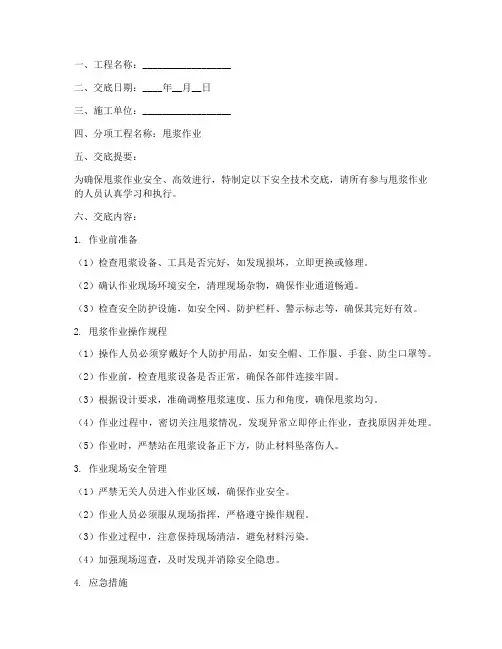

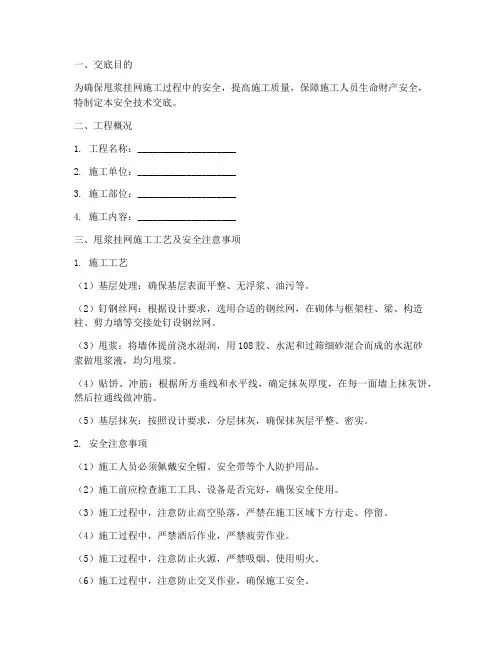

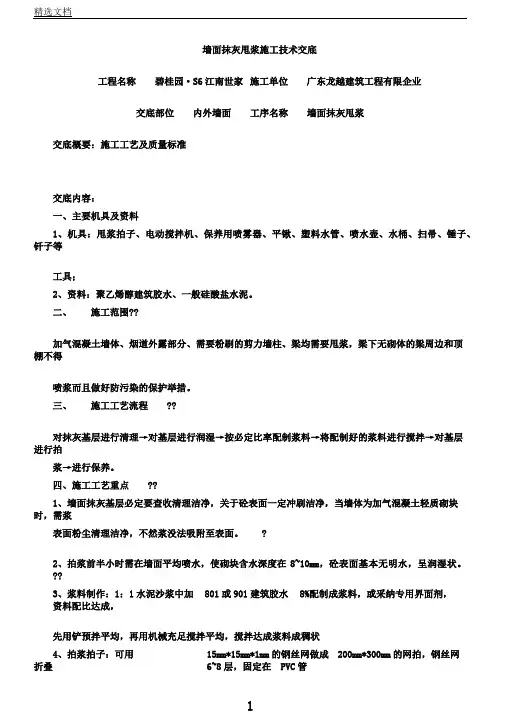

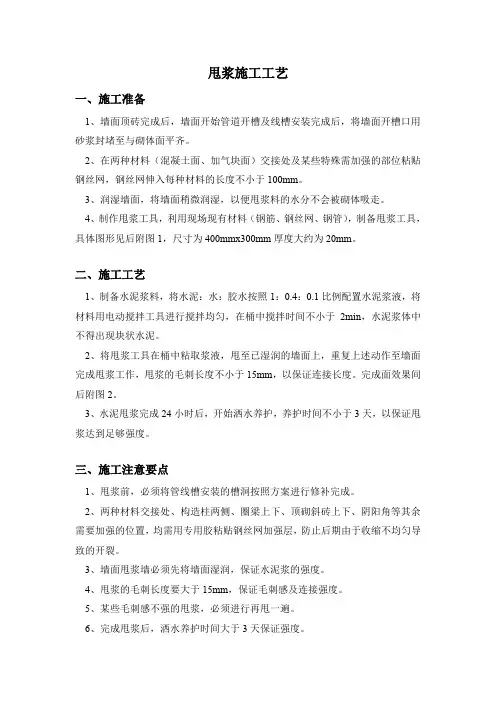

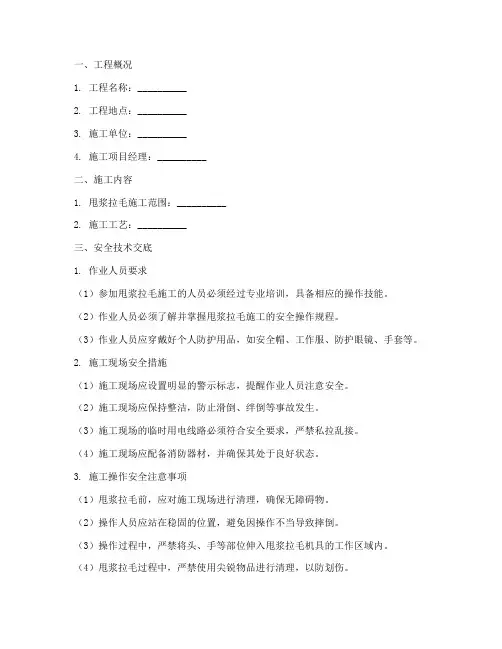

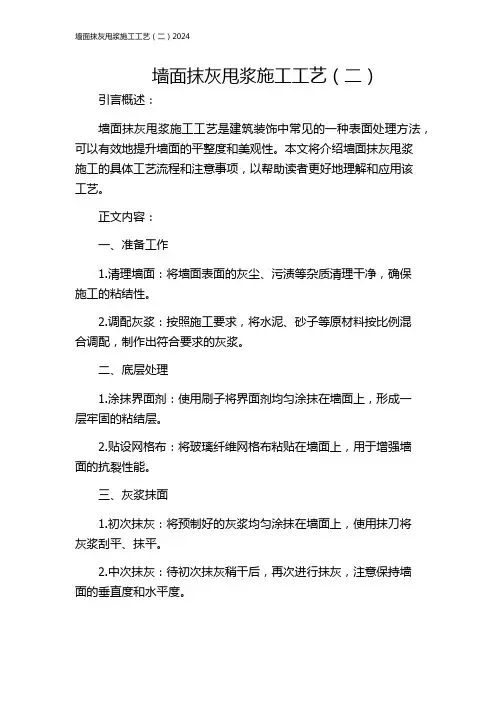

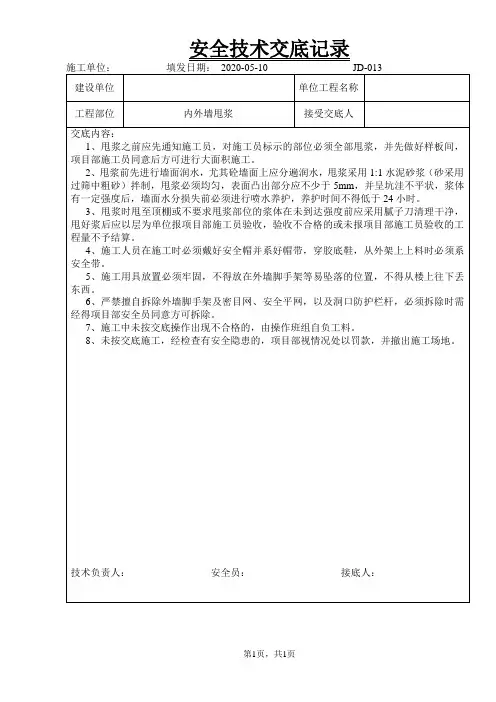

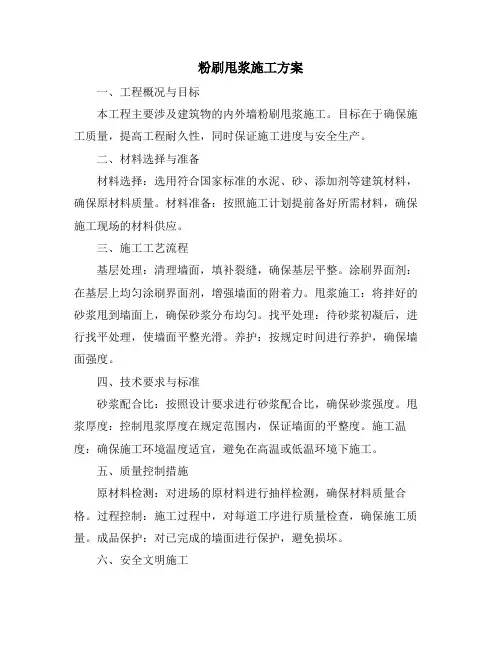

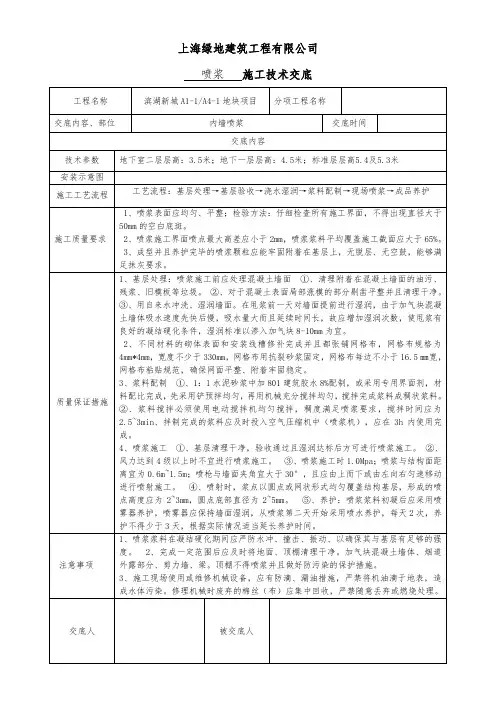

墙面抹灰甩浆施工技术交底
桩基后压浆施工协议 甲方： 乙方： 依照《中华人民共和国合同法》、《中华人民共和国建筑法》、《中华人民共和国劳动法》及其他有关法律、行政法规的规定，遵循平等、自愿、公平和诚实信用的原则，就甲方工程桩基后压浆工程施工作业事宜，经甲、乙双方协商一致，达成如下协议条款：第一条工程概况承包内容 1、工程名称： 2、工程地点： 3、承包范围及其内容： 1）后压浆注浆管制作。 2）后压浆注浆。 第二条施工工期 1、进场计划日期：； 2、施工计划退场完工日期：年月日； 第三条承包方式： 包人工、包机械、包材料；不含水泥、不含水、电、税费。 第四条工程价款及支付 单桩： .00 元； 1、乙方设备人员进出后预付 .00 元作为乙方购买材料费用。 2、甲方依乙方实际完成工作量按月支付80%。 3、后压浆工程施工完毕，甲方一次性支付完毕剩余工程款。
第五条双方责、权、利 一、甲方工作 甲方代表 甲方施工人员对工程进度、工程质量进行监督，检查验收隐蔽工程、办理中间交工工程验收签证手续，按规定做好试件、材料试验和各项技术资料及报表整理；负责签证并解决应由甲方解决的问题，以及其它事宜。 甲方的要求、请求和通知，以书面形式由甲方代表签字后送交乙方代表。 1、确保场地三通一平。 2、后压浆设备在施工现场移动时，甲方吊机免费配合。 3、确保后压浆管在注浆前完好无损。 4、协调施工现场各施工单位之间关系，保护后压浆管管头，承担因各方配合不到位致乙方产生的二次费用。 5、根据乙方实际履约合同的情况，按本合同约定支付劳务费用。 6、承担以上相关条款的责、权、利。 二、乙方工作 乙方代表： 乙方的要求、请求和通知，以书面形式由乙方代表签字后送交甲方代表。 严格按照施工图及施工技术规范和操作规程进行施工，确保工程质量，按期完工。 1、必须保证进入现场的机械的安全使用及性能完好； 2、配合甲方对现场操作技术、安全措施、现场文明施工等各方面的
桥梁灌注桩后压浆技术操作规程 1 总则 1.1为适应公路桥梁建设需要，确保桥梁灌注桩后压浆施工质量，特制定本规程。 1.2本规程适用范围为公路桥梁灌注桩后压浆施工。 1.3本规程所适用的灌注桩是指严格按照《公路桥涵施工技术规范》施工且检测合格的灌注桩。 1.4灌注桩后压浆施工必须做好施工前的准备工作和施工中的技术交底、施工组织、技术培训、施工管理工作，应严格执行本规程及相关技术规程。 1.5灌注桩后压浆施工必须按照有关国家基本建设程序进行，施工单位应对工程质量进行自检，在工程完工后应配合监理工程师检查验收。 1.6灌注桩后压浆施工必须文明施工，安全生产，严格遵守安全操作规程，加强安全教育，建立健全安全生产管理制度。 1.7灌注桩后压浆施工除执行本规程外，尚应符合国家及行业现行的有关标准和规范。 1.8灌注桩后压浆技术提高单桩承载力的机理：在钢筋笼上预埋压浆导管和压浆阀，在成桩5～30天内实施桩侧和桩端后压浆，一是加固桩底沉渣（虚土）和桩侧泥皮，二是对桩底和桩侧一定范围的土体通过渗入（粗粒土）、劈裂（细粒土）和压密（非饱和和松散土）注浆起到加固作用，从而增强桩侧和桩端阻力，提高单桩承载力。 1.9灌注桩后压浆的效果取决于土层性质、注浆工艺流程、参数的控制标准等因素。工艺
控制和差异参数的调整是该技术的质量关键。 1.10灌注桩后压浆技术是专利技术，目前正处于技术推广阶段，宜选择专业队伍进行施工。 1.11灌注桩后压浆施工属隐蔽工程，要求必须如实、准确地记录施工情况，并对资料进行整理分析，以便为工程验收做好准备。 2 施工准备 2.1设计单位（或有关单位）应向施工单位提供灌注桩后压浆设计文件并负责技术交底，设计文件一般应包括以下资料： （1）灌注桩后压浆设计和设计说明书； （2）施工区的工程地质水文资料； （3）质量要求及检验标准。 2.2施工单位应根据招投标文件，施工合同，设计文件及有关规范编报实施性施工组织设计。 实施性施工组织设计应包括以下内容：施工组织机构、施工方法、进度计划、质量管理、安全生产管理、环境保护等。 2.3施工单位应做好施工现场准备，修建施工临时设施，安装调试施工机具及标定相关仪器仪表，并做好材料的进场和检验工作。 2.4施工单位必须建立健全质量保证体系。其主要内容为：质量方针、质量目标、质量保证机构、质量保证程序、质量保证措施等。
沧州市人防应急救援指挥中心通信大楼 灌注桩后压浆工程 施工组织设计 审核： 校对： 编写： 中国建筑技术集团有限公司 二00九年五月十四日 页脚内容1
目录 一、工程概况 .................................. 错误!未指定书签。 二、编制依据 .................................. 错误!未指定书签。 三、后压浆设计方案 ............................ 错误!未指定书签。 1.单桩注浆量的计算.............................. 错误!未指定书签。 2.注浆压力的计算................................ 错误!未指定书签。 3.其它参数及后压浆装置的设置.................... 错误!未指定书签。 四、施工技术参数及施工方案..................... 错误!未指定书签。 1.施工技术参数.................................. 错误!未指定书签。 2.施工方案...................................... 错误!未指定书签。 3.质量保证措施.................................. 错误!未指定书签。 五、施工组织 .................................. 错误!未指定书签。 1.人员配置...................................... 错误!未指定书签。 2.施工机具配置.................................. 错误!未指定书签。 六、施工安全措施 .............................. 错误!未指定书签。 1.安全管理机构.................................. 错误!未指定书签。 2.安全管理措施.................................. 错误!未指定书签。 七、工期...................................... 错误!未指定书签。 1.工期.......................................... 错误!未指定书签。 2.工期保证措施.................................. 错误!未指定书签。 页脚内容2
后注浆施工技术交底 施工企业：电力公司№：(津建安表22) 工程名称邵公庄110kV变电站工种班组 施工部位后注浆施工交底时间2019年月日 一、准备浇灌混凝土待成桩1d 后，以约2MPa 压力的清水冲开管底封口。7d 后，压力注浆约2h。 二、注浆浆液由水泥搅拌机(300L)、滤网、储浆桶(500L)、注浆泵(设最大压力10MPa 的压力表)、桩孔口压力表、注浆管而达到桩底。注浆时将水灰比3∶1 的水泥量120kg、0.8∶1 的360kg 及0.5∶1 的1020kg 依次注入。当注浆压力达到5MPa 并稳压3～5min 后或注完设计要求注浆量后，即可终止注浆。 三、施工中考虑到注浆路程远造成的压力损失，用桩孔口压力表测得实际注浆压力(实际压力损失值约1.2～1.5MPa)，从而避免了注浆压力值失实。 四、本工程各桩均达到设计要求的注浆量，平均注浆压力3MPa(开塞压力 2.2MPa)，注入速度10～20L／min。 五、浆液浓度对注浆效果的影响：先灌注稀浆的目的在于稀浆的流动性好，裂隙无论宽窄，均易进浆，先将细缝填灌充实，而后浆液再逐级变浓，使中等或较大的裂隙也得到充实。本工程取其中的 3 个级别用于钻孔灌注桩注浆。 六、注入压力对注浆效果的影响：注浆压力与岩层地质的渗透性、浆液浓度有关。目前主要有“一次升压法”和“分级分压法”。当正常压力下注入速度缓慢时，可提高压力尽量使一些细小的裂隙不致在低压下提前被封堵，可较多地灌入一些浆液，即所谓“”一次升压法“。但较高的压力也会使浆液在较宽的裂隙中流窜过远，造成浪费。当在正常压力下就很容易可将浆液较轻松地压入时，说明岩层吸浆量大，这时可改用较低一级的压力进行注浆，于吸浆量逐渐减少时，再加一级压力，如此
安全技术交底 施工单位：中铁十八局集团第二工程有限公司工程名称：海口东海岸如意岛跨海大桥项目
交底内容 注浆机械选型： 本工程注浆压力要到达2~8Mpa，且注浆量较多，选用型号为SGB6-10型注浆泵，其具体参数如下： 型号参数单位NSB100-30A 型式三缸单作用活塞泵 排量r/min 100 最高压力MPa 10 活塞直径mm 60 活塞行程mm 85 活塞往复次数min-1152 排水口直径mm 50 吸水管内径mm 50 电动机Y180M-4 18.5kW YB180M-4(KB) 380/660V 18.5kW 1470r/min 重量(不包括动力机) kg 750 外形尺寸(长*宽*高) mm 1890*860*620 产品图 主要机械设备投入： SGB-10三缸注浆泵（额度注浆压力10Mpa、排浆量100L/min）：1台 D2W60双缸注浆泵（额度注浆压力8-14Mpa、排浆量60-110L/min）：1台； HJB-200灰浆搅拌机：2台； 储浆桶（含二次搅拌）：2个； 储水罐：2个； 水泵：4个； 电焊机：2台； 25t汽车吊：1台； 运输汽车：1台。 拟投入到桩基后压浆施工的主要人员 就本工程桩基后压浆施工我项目部部已做如下施工安排和部署：压浆采用专业压浆队伍投入下管工4人，压浆泵手4人，压浆操作人员12人，辅助杂工6人，专业负责人三名。 后压浆施工工艺 施工工艺流程 桩基后压浆施工工艺流程见图5-5-1。
图5-5-1 桩基后压浆施工工艺流程图 施工准备 根据后压浆技术设计要求，采取有力的技术措施，加强技术管理，质量管理，保证压浆质量。 压浆前的调查准备 (1)注浆区的地质构造及浆液可能流失的通道和空洞； (2)地质分层及需要注浆处理地层的土质或岩性特征； (3)调查需要处理地层的强度或渗透程度； (4)调查构筑物的损害程度和注浆会对周围构筑物的影响； (5)调查注浆过程中，废浆排放对环境的影响、注浆后地下水位的变化对环境的
压浆技术交底书
技术交底书 JL—CX—7—05—05 交底单位：中铁十三局集团有限公司阜盘高速公路北延伸线四标项目经理部编号：013
压浆技术交底 一、适用范围： 本技术交底书适用于阜盘高速公路北延伸线第四合同段，施工里程为K6+717.5至K8+765.281之间。 1．施工准备 1）．锚头封闭 (1)预应力外露头切割 压力表的读数、每束预应力筋伸长量的记录得到监理工程师认可后方可切断端部多余的预应力筋。 对于钢绞线，使用砂轮锯从锚板后30mm处切割。 (2)封锚 图1 密封罩示意图 对于纵向束：采用专用的密封罩封锚。安装前将锚垫板表面清理干净，无砂浆杂屑，保证平整，然后在密封罩底面和橡胶密封圈表面均匀涂上一层玻璃胶，装上橡胶密封圈，将密封罩与锚垫板上的安装孔对正，用螺栓拧紧，注意将排气口朝向上方。在压浆后一定时间拆除，拆除时间根据试验确定。 对于横向束：张拉端锚具夹片采用无收缩水泥砂浆封锚，砂浆必须将锚板及夹片、外露钢绞线全部包裹，覆盖层厚度大于15mm。 编制者：审核者：第1页共9页 技术交底书 JL—CX—7—05—05 交底单位：中铁十三局集团有限公司阜盘高速公路北延伸线四标 项目经理部编号：013 工程名称阜盘延伸线第四合同段受控编号FPGSJSJD-013
编制者：审核者：第2页共9页 技术交底书 JL—CX—7—05—05 交底单位：中铁十三局集团有限公司阜盘高速公路北延伸线四标
项目经理部 编号：013 工程名称 阜盘延伸线第四合同段 受控编号 FPGSJSJD-013 主送单位 各桥梁施工队 日 期 8月18日 接受单位 各桥梁施工队 接 受 人 从进浆口压浆时，水泥浆从出浆口排出，至出浆口与进浆口的浆体稠度相同，封闭出浆口，压浆泵压力达到0.5～0.7Mpa ，持荷2分钟，无漏水、漏浆，压浆泵停机，同时关闭压浆端阀门。 孔道压浆完毕后，等待一定时间，至水泥浆流动性消失，拆除两端阀门，冲洗干净，倒用下一孔。 拌好的水泥浆经过1.2mm 的筛网过滤后存于储浆桶内。 压浆中发现浆流不动时，应立即拆下压浆阀，清洗待用。 夏季气温超过35℃时，应采取降温措施（降水温等），同时尽量安排在早晚压浆。冬季气温低于5℃，不宜对孔道进行压浆，必须压浆时，应采取防寒保温措施，防止孔道冻裂。 因故不能及时进行压浆的孔道，应适当遮盖，防止养护水和雨水进入孔道，锈蚀钢绞线。 3．真空辅助压浆工艺 纵向预应力孔道采用真空辅助压浆工艺。 1）．工作原理 首先在预留孔道的一端采用真空泵抽吸孔道中的空气，使孔道内达到-0.08Mpa 左右的真空度；然后在孔道的另一端再用压浆泵以0.7Mpa 的正压力将水泥浆压入孔道，由于孔道内只有极少的空气， 图2 真空辅助压浆示意图 很难形成气泡；同时，由于孔道与压浆机之间的正负压力差，大大提高了孔道压浆的饱满度。在水泥浆中，减小了水灰比，添加了专用的添加剂，提高了水泥浆 的流动度，减小了水泥浆的收缩。 编制者： 审核者： 第3页 共9页 技 术 交 底 书 压浆泵 真空泵 普通压浆 真空辅助压浆
长临高速古县连接线K14+145旧县高架桥后张法预应力混凝 土简支T梁压浆作业指导书 1．适用范围 适用于预制后张法预应力混凝土桥简支T梁的管道压浆施工。 2．作业准备 2.1内业准备 作业指导书编制后，在开工前组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。操作人员应熟悉本岗位操作流程，作业要求，质量标准。 2.2外业准备 梁体张拉在24小时后确认梁体无滑断丝发生、并在张拉后48小时内进行管道压浆。 确认压浆时的环境温度，保证压浆质量。 检查压浆机、灰浆搅拌机等设备是否正常，计量设备是否在有效期内，保证计量准确和压浆的顺利进行。 配备足够的压浆材料，压浆剂、水泥、水必须经过检验合格后方可使用。 3．技术要求 3.1水泥浆的拌和在梁场灰浆搅拌机拌和。 3.2管道压浆前，应对采用的压浆剂或压浆料按照产品说明书进行试配，水胶比不应超过0.33，经试验室验证试验，浆体性能各项指标符合《公路桥涵施工技术规范》（JTG/T F50-2011）的要求方可使用。 3.3每次施工按配合比进行，施工过程中按规定制作、养护试件，以保证检验灰浆的各项技术指标。 4．施工程序与工艺流程 4.1施工程序
施工程序为：领配比单→清除管道内杂物→搅拌→压浆→关闭压浆阀门 4.2 工艺流程 5．施工要求 5.1搅拌 5.1.1搅拌前，应先清洗施工设备。清洗后的设备内不应有残渣、积水，并检查搅拌机的过滤网。在压浆料由搅拌机进入储料罐时，应经过过滤网，过滤网空格不应大于3mm×3mm。 5.1.2称量精度：在配置浆体拌和物时，水泥、压浆剂（料）、水的称量应准确到±1%（均以质量计）；计量器具均应经法定计量检定合格，且在有效期内使用。 5.1.3浆体搅拌操作顺序为：首先在搅拌机中先加入实际拌和水用量的80%，
注浆技术交底内容 Revised at 2 pm on December 25, 2020.
路基涵背注浆加固施工方案 一、工程概况 ZK214+255~+350段路基为整体式路基，单线宽度12.25m，加上中间环岛区域路基总宽度59.5m。下设单孔6x4通道一座，双孔6x4涵洞一座。路基填料主要为隧道弃渣等透水性材料。 尽管在施工过程中采取了一定措施，但由于施工工期短，工后沉降时间几乎没有，不能满足《陕西省公路建设工程质量工作要点》（2009版）的有关路基填筑及“三背回填”的要求。为确保工程质量，彻底杜绝通车后台背跳车现象，我标段积极响应管理处、总监办的号召，并借鉴省内其他项目的成功经验的同时，结合本项目工程实际情况，经十堰至天水高速公路陕西段安康西管理处研究决定，对 ZK214+255~+350段路基涵背进行加固处理。 二、施工准备 1、了解施工场地的工程地质条件和环境情况，收集如下资料： （1）施工钻探资料，地基土或其他填料的试验资料。 （2）场地构造物平面定位图。 （3）施工场地内外、地面上下有无影响施工的障碍物，如施工区域的净空要求、地下管线的布设情况等。 （4）主要施工机械及配套设备的技术性能情况和目前的状态。 （5）工程的施工技术要求等，避免盲目进场后无法施工或施工难度大。必要时可进行简易的施工勘察或向有关方面提出合理对策，为施工创造条件。 2、编制好施工技术方案及相应的技术措施。主要有： （1）绘制施工平面图，标明孔位位置及编号、施工顺序即施工机械运行路线、临时设施和材料堆放位置，确定成孔和注浆机械及施工工艺等相关技术参数。确定施工质量检验工具和方法。 （2）编制施工作业计划、材料供应计划、劳动组织计划、施工进度安排等有关施工方法事宜。
建筑B-12技术质量交底记录
详细交底内容 1、施工概况 本次注浆施工内容为三组15根抗压试锚桩，每组设置一根抗压试桩、四根抗压锚桩，桩径1000mm，有效桩长48m，入土深度，进入持力层第⑨1 层（粉砂层）9m，桩身混凝土为水下C45。 15根桩均为桩底后注浆，每根桩水泥用量5t，每根桩布设三根注浆管（兼声测管），两用一备。 2、后注浆工艺流程 注浆管加工制作——注浆器安装——注浆管随钢筋笼分节吊放入孔——每节注浆管注满水查漏——注浆管节间套丝连接——桩顶注浆管闷头密封——浇注灌注桩砼——7-8小时内注浆管劈水通畅——桩帽制作（注浆管接高）——超声波检测——桩身砼强度达70%后注浆——注浆量达到设计要求后（或衡压4MPa，注浆量80%）转移至下根桩——抗压静载试验 3、注浆前施工准备 a、水泥筒仓进场，； b、现场水、电接通； c、注浆前做好压力容器的标定，计量装置（压力表、流量计等）应精准；输浆管接头绑扎牢固防爆管。 d、正式压浆施工前，应认真检查输浆软管、每根压浆管是否畅通、压力表以及压浆泵的完好性、有效性，检查系统运转情况及各参数指标是否达到设计要求。 4、泥浆配制 1、水泥采用级普通硅酸盐水泥，同时要求水泥新鲜、不结块。 2、水灰比：；水泥浆比重：，注浆压力～。 2、每根桩5T水泥。 4、水泥浆搅拌桶一次拌浆。 5、每桶水泥浆放入500Kg水泥，放入清水高度42cm，水泥浆液面高度为64cm。 6、每根桩配置10桶水泥浆。 7、水泥浆搅拌时间不小于3分钟，搅拌好的水泥浆液用孔径不大于3×3mm的滤
网过滤后注入储浆桶待压浆。 5、压浆 注浆压力控制在3Mpa以内，一般情况下取～，流速控制在30～40升/分钟以内，每根注浆管均注入均等量的水泥浆。 本工程抗压试锚桩单桩水泥用量5T，分两次压浆完成，第一次压入80%的水泥浆量（4T水泥），第二次压入剩余的20%水泥浆量（1T水泥），两次间隔1-2小时。每组5根试锚桩，先压4根锚桩，再压中间试桩，采取跳桩压注的形式。 注浆终止标准应采用注浆量和注浆压力双控原则，以注浆量（水泥用量）控制为主，以注浆压力标准为辅，当注浆量达到要求时可终止注浆；当注浆压力>4Mpa并持荷3分钟，且注浆量到要求量的80%，也可终止注浆，否则需要采取补救措施。 注浆过程要控制好注浆压力、浆液水灰比、注浆水泥量这三个指标。 压浆时要做好压力、压浆量、冒浆量的测量工作, 并做好注浆作业记录( 包括压浆日期、桩端水泥浆压入量、水泥浆泵送终止压力)及特殊情况处理记录。 另采取针对措施防止接头滑脱、输浆管爆管。 6、注浆压力控制 注浆终止标准应采用注浆量和注浆压力双控原则，以注浆量（水泥用量）控制为主，以注浆压力标准为辅。 当注浆量达到要求时（5000kg），可终止注浆； 当注浆压力>4Mpa并持荷3分钟，且注浆量到要求量的80%，也可终止注浆。 7、注浆管堵塞或注浆失败的补救措施 ①、喷头打不开： 若压力达到6Mpa仍然打不开注浆喷头，说明喷头部位已经损坏或堵塞，不要强行增加压力，可在另两根管中补足注浆量。若三根管都无法开塞，钻机重新引孔注浆或进行桩侧劈裂注浆。 ②、出现冒浆或逆喷 若从本桩侧壁冒浆且注浆量较少，可将该注浆管用清水或压力水冲洗干净，等已经注入的水泥浆液固化、堵塞冒浆的毛细孔道后再重新注浆（间歇注浆），也可视情况适当调低水灰比。 ③、压力过小： 当注浆压力长时间低于正常值或地面出现冒浆或周围桩孔串浆，宜改为间歇注浆，
灌注桩后压浆施工标准工艺 一、适用范围 本工艺使用于公路桥梁钻孔灌注桩后压浆施工，所适用的桩基是指严格按照《公路桥涵施工技术规范》（JTJ041-2000）施工且检测合格的钻孔灌注桩。另外，后压浆钻孔灌注桩施工中与普通钻孔灌注桩相同的部分本标准工艺未赘述，若需要请参考相关工艺。 二、施工工艺流程及操作要点 1、施工工艺流程：后压浆钻孔灌注桩施工工艺流程见下图.
2、操作要点 1）、施工准备 （1）后压浆灌注桩施工宜选择专业队伍进行施工。施工队伍应进行技术交底培训，培训合格后方可开始施工。 （2）后压浆施工机具进场时必须进行调试和检查，仪器、仪表等必须进行检查和标定。 （3）钢筋笼制作宜采用加劲箍成型法，保证钢筋位置准确无误，以便压浆管道（声测管）精确定位。混凝土灌注
过程中应注意防止钢筋笼上浮。 （4）寒冷季节施工时应做好压浆管路的防寒保暖工作。2）、后压浆系统安装 （1）压浆导管利用检测管，但必须在检测管底部设置与桩端压浆阀想匹配的接头以便连接。 （2）压浆导管与钢筋笼采用铅丝绑扎固定，应牢固、均匀。桩端压浆管绑扎在加强筋箍内侧，并靠近钢筋笼主筋，固定绑扎点为每道加强筋箍处，伸出钢筋笼部分必须另延伸出3根主筋与声测管同步至桩底，以保护声测管伸出部分，如大于2m在中部加一道加强筋。压浆导管的连接要求同灌注桩检测管连接要求，必须满足《公路桥涵施工规范》的规定。 （3）钢筋笼制作的同时绑扎压浆导管，首节钢筋笼起吊后入孔前安装桩端压浆阀。钢筋笼主筋如有接头，采用搭接焊时，整个焊接过程必须防护，确保压浆导管和压浆阀的安全。 （4）钢筋笼保护层钢筋在满足相关规范的基础上，每节钢筋笼不少于3组，每组不少于4个，以利于保护压浆导管。 （5）钢筋笼入孔时，应对准孔位，缓慢轻放，避免碰撞孔壁，下笼过程中如遇阻力，不得强行下放，应查明原因后继续下笼并再次检查压浆系统，必须保证压浆系统安全可靠。
后注浆施工方案 ************工程有限责任公司2016年9月29日
目录一、注浆技术要求 二、注浆终止条件： 三、后注浆施工要求 四、后注浆质量保证措施 五、后注浆施工机械设备 六、其他 七、后注浆施工图
一、注浆技术要求 1、注浆施工参数 A、本工程后注浆采用桩侧、桩端复式注浆施工。桩侧注浆根据地勘报告以及场地砂层分布和深度，桩侧注浆阀统一设置，在桩顶下12.0-14.0m处。桩端注浆阀设置在桩底。 B、注浆应在桩身混凝土达到初期强度后（5-7d）进行,采用高压注浆泵注浆。 C、注浆管直接绑扎或直接焊接于钢筋笼上，注浆管套丝连接，钢筋笼分段连接处采用管箍连接。 D、注浆浆液采用水泥浆，水灰比0.5-0.6；机械搅拌，每次浆液搅拌时间不少于5分钟。 E、注浆水泥采用P.o32.5R。 2、注浆管的构造 A、注浆管采用GB3091-93低压流体输送用焊接钢管，桩端注浆管采用Φ25，壁厚2.0，桩侧注浆管采用Φ25，壁厚2.0。 B、注浆管上端设管箍，并用堵头封住，在安装联结阀时取下管堵。 C、注浆弯管与钢筋笼采用绑扎连接。 D、在制作前对施工人员进行技术交底。 3、注浆管的设置要求 A、每根桩设置2根桩端注浆管（一根备用），1根桩侧注浆管。 B、后注浆管的长度、在钢筋笼中的安装位置见附图。 C、上下管连接时丝扣拧紧，防止渗漏。 D、注浆管位置要求准确，在钢筋笼中要求牢固竖直，管间连接不得错位。 E、注浆管伸出施工地面以上15-30cm（具体长度可根据现场施工需要定）。 F、桩侧注浆管采用焊管和塑料管（带钢丝软管），焊管和塑料管连接处环绕钢筋笼一圈，塑料管头和三通连接，三通头用胶布密封。
T 梁张拉、压浆技术交底 张拉、压浆是后张法预力砼构件的重要环节，为了更好地控制其质量，根据设计要求和施工规范，特制定本作业指导书。 1. 原材的进料与保存 1.1 预应力钢绞线采用公称直径 d=15.2mm 的高强度低松弛钢绞线，抗拉强度标准值 fpk=1860Mpa ，Ep=1.95x10 5Mpa 。 1.2锚具采用 15-8 型、15-9 型及 15-10 型系列锚具及其配件预应力管道采用圆形金属波纹管；预制梁在墩顶处的负弯矩钢束采用BM15-5 型扁锚及其配件，管道采用扁形金属波纹管。 1.3 购买的钢绞线应具有生产厂家出具的质量证明书，并在现场监理旁站下按规定取样做强度和松弛试验，并具有相应的试验委托单和试验报告，检验合格后方准投入使用。 1.4 运抵到现场的锚具，使用前应对工作锚、夹片、锚垫板逐个进行检验。并按规定取样，对锚环、锚塞的硬度，锚环内部缺陷电磁损伤，做抽检试验，并具有相应的试验委托单和试验报告，检验合格后方准投入使用。 1.5 对金属波纹管做外观检查，不得出现裂缝，并做密封性能试验。 1.6 运抵到现场的锚具应存放在室内货架上，钢绞线放置平坦，并
垫离地面，加以覆盖，确保钢铰线置于干燥环境中。使用前不得沾染杂物、油污、产生铁锈等。 2．张拉前准备工作 2. 1 钢绞线检测：主要检测破坏负荷、屈服负荷、伸长率和弹性模量及 72h 松弛试验。 2. 2 预应力锚夹具及配套设备按设计要求选用，并检查其合格证。张拉用的油泵性能必须良好，供油足，压力稳定，无渗漏现象，张拉缸，回程缸运行平稳。张拉机械经鉴定后方可使用，油顶与压力表配套校验，确定张拉力与油表读数之间的关系曲线，检验用的试验机或测力计的精度等级不低于 +2% 。使用超过 200 次及使用中有不正常现象的应重新校验。张拉机具长期不使用时，应在试用前全面检验。 2. 3 钢绞线的下料：钢绞线经试验合格后，按设计图纸进行下料，下料采用高速磨割或氧乙炔进行切割，采用氧乙炔焰割，必须高氧以保证切割而不是熔割，并用适当的方法予以降温，并要注意避免切割火焰或火接触锚具或其他预应力筋。对最终外露部分，预应力钢筋应切割至锚外不短于一倍直径的长度，而且不得用焰割。 2. 4 孔道检查：由于浇筑砼前将塑料胶管穿入波纹管内，因此砼浇筑结束后，应用手拉动胶管，以防堵孔。 3. 张拉 3.1 张拉时砼强度不得小于设计强度的 90% ，以同体养护试块试
施工技术交底记录 编号：JSJD-[2016]-002工程名称××工程 交底项目名称桩基后注浆施工技术交底交底日期 交底摘要：主要对桩基后注浆技术、施工流程、施工机械、注浆水泥用量等进行了详细交底。 一、工程概况 ××工程，全长约1.5km，标准段红线宽80米，全线采用高架形式，高架标准段采用地面双向八车道+高架双向八车道。其中高架双向八车道，设计速度为80km/h；地面双向八车道，设计速度为50km/h。本标段钻孔灌注桩共有648根，桩径1.2m共618根，1.5m共30根，水下C30砼约39113m 3。适用范围××工程范围内桩基后压浆。 二、主要机械设备 序号设备名称型号规格单位数量备注 1 注浆泵YHB50/50 台 2 2 搅拌机TTJ-500 台 2 200L 3 制浆机ZL400 台 2 4 水泥运输车台 2 各机械设备入场前工作状况良好。 三、施工工艺流程及压浆机理 1、施工工艺流程图 压力注浆工艺流程图见图3-1 2、灌注桩复合后注浆的作用及其机理： （1）桩端注浆对桩端沉渣、桩端持力层进行加固，提高了桩端阻力的发挥系数值； （2）桩侧注浆固化了装侧泥皮，提高了桩侧土体抗剪强度，从而提高桩侧阻力； （3）桩端承载力的提高减少了同荷载条件下桩端沉降量，在一定程度上可提高桩侧阻力发挥度，从而大幅提高整个单桩承载力。 （4）后注浆桩身压缩量相对较小，可以减少桩顶沉降量。 （5）灌注桩后注浆由于对桩端和桩侧都进行了固化，从而提高了桩基础抵抗动荷载作用和长期荷载作用的能力。
（6）桩端桩侧后注浆还可以对有缺陷的工程桩客观上起到加固助理的作用，从而提高工程桩质量。 成孔 制作柔性钢丝软管 预埋注浆管下钢筋笼 清孔 浇筑混凝土成桩 注浆管开塞 拌制浆液 压力注浆 观测注浆压力和注 浆量（双控） 记录最大压力和单 （双）管注浆 清理机具 图3-1 压力注浆工艺流程图 四、后注浆灌注桩施工与注浆设计要点 1、灌注桩清孔要求： （1）试桩应严格按照相关规范进行二次清孔，二次清孔在下完导管后进行，二次清孔后的孔底沉渣厚度不大于10cm，二次清孔完成后，立即灌注水下混凝土。 （2）对二次清孔后沉渣厚度仍大于10cm小于20cm的桩，应做好记录，并在随后的桩底注浆时适当增加注浆量。 2、注浆装置制作及安装 （1）注浆装置应该按照设计要求制作，加工时一定要逐根检查，防止管内有杂物及管子破损裂缝。 （2）注浆装置管路的所有焊接作业不得焊透，以防渗漏。 （3）利用声测管作底注浆管，声测管布置3根，成等边三角形，声测管管径57mm，壁厚3.5mm，
**高速铁路工程 技术交底 编号：铁施监- 0* 工程项目** 高速铁路工程合同号土建第*合同段 单位工程名称** 特大桥DK*+*～DK*+* 施工单位中铁* 里程DK*～DK* 交底日期*年* 月* 日交底地点* 交底内容： * 连续梁压浆安全技交底 1. 浆体搅拌及性能指标 压浆泵应选用转速不低于1000r/min ，浆叶最高线速度限制在15m/s 以内。 采用威胜利公司生产的搅拌压浆一体机，其转速为1200r/min ，可同时作业， 连续进行。 压浆应在穿入钢绞线后48 小时内和张拉完成后24 小时内进行，以保证钢 绞线在压浆完成前不出现锈迹，水泥浆自搅拌至压入管道的时间间隔不应超过 40min。 压浆采用故城山水P.042.5 水泥、饮用水、北京铁锋TK-G- Ⅲ型压浆剂， 配合比经试验确定。一般为水泥：水：灌浆剂=1：0.378:0.111 ，每次压浆前 要计算好压浆体积及重量，其中浆液密度为1982kg/m 3，每立方浆液中含水泥 1341kg，水泥及灌浆剂密度按3150kg/m 3 计。搅拌顺序如下： 加入水的90%并开动搅拌机→加入灌浆剂→加入水泥→搅拌（慢搅60 秒、 快搅60 秒）→加入剩余水→搅拌（快搅120 秒）→测流动度，计量时各种材 料称量偏差不得超过 1 %。 浆体性能指标（TB/T3192-2008） 序号检验项目指标试验方法/ 标准 1 流动度s 出机流动度18± 4 附录A
2 30min 流动度 ≤ 30 10 6.5 抗折 ≥ 7d MPa 强度 11 抗压≥ 35 12 抗折 ≥ 10 28d 强度 MPa 13 抗压≥ 50 GB/T17671-1999 搅拌前需清理设备内的残渣、积水，现场需控制搅拌时间不低于 4min ，每 10盘抽取浆体进行一次出机流动度试验。合格后浆体即可由搅拌罐经过 滤网（空格不大于 3mm ×3mm ）进入储料罐，浆体在储料罐中应继续搅拌。 2.压浆工艺 预应力管道压浆采用真空辅助压浆工艺，同一管道压浆应连续进行，一次 完成。压浆机采用连续式压浆泵，所用压力表需提前进行检定，其最小分度值 不应大于 0.1MPa 。 压浆前，应清除梁体孔道内杂物和积水。浆体压入梁体孔道前，应首先开 启压浆泵，使浆体从压浆嘴排出少许，以排除压浆管路中的空气、水和稀浆。 当排出的浆体流动度和搅拌罐中的流动度一致时，方可开始压入浆体孔道。 为保证管道中充满灰浆， 关闭出浆口后，应保持不小于 0.50 ～0.60MPa 的 一个稳压期方可关闭进浆口，该稳压期不宜少于 3min ，使出浆孔及三通管排出 的浆体流动度满足上表规定要求，压浆最大压力不宜超过0.60MPa 。连续梁长 管道稳压期不宜小于 5min 。 采用真空压浆工艺，压浆前管道真空度应抽至 -0.06 ～-0.10MPa 之间。真 空度稳定后，应立即开启管道压浆端阀门，同时开启压浆泵进行连续压浆 。 压浆过程及压浆后 3 天之内，结构混凝土的温度不得低于 5℃，否则应 采 取保温措施使结构混凝土温度不低于 5℃。冬季压浆时采取保温及高压风冲洗 措施，防止波纹管内集有水珠，造成水泥浆离析。 3.浆体检验
新建铁路郑西客运专线工程连续梁注浆及封端技术交底 （第二版） 编制： 审核： 审批： 单位：中铁二十三局郑西线二项目部 时间：2007年12月8日
工程概况 客运专线铁路与我国既有铁路相比，具有速度高、对线路平顺性要求高等特点，要求其下部结构物具有较大的抗弯和抗扭刚度，整孔简支箱梁具有受力简单、明确、形式简洁、外形美观、抗弯和抗扭刚度大，建成后的桥梁养护工作量以及噪音小等优点，在许多国家的高速铁路建设中得到了广泛应用。 时速350公里客运专线整孔箱梁设计，在总结秦沈客运专线简支箱梁设计与施工经验的基础上，主要优化了简支箱梁梁端的支撑长度、进入孔的方案和顶落梁的措施等，并通过了部科技司组织的审查，为时速350公里客运专线铁路简直箱梁的设计奠定了基础。 新建铁路郑州至西安客运专线设计速度：最高运行速350Km/h。环境类别及作用等级：一般大气条件下无防护措施的地面结构，环境类别为碳化环境；设计使用年限：正常使用条件下梁体结构设计使用寿命为100年；地震烈度：设防烈度八度。 我项目承建客运专线标段位于陕西省境内渭南渭河特大桥DK3 72+600～DK391+500范围内整孔箱梁预制及桥面系附属工程，总计544孔箱梁（其中32米箱梁512孔、24米箱梁32孔）。梁场设计生产能力为45榀/月；整个生产工期为2006年9月至2008年5月，生产高峰期2007年7月至2008年4月。
一、目的 理解设计意图；明确预制箱梁施工工艺、操作要点和质量标准、规范。 二、设计特点编制依据 1、由于客运专线列车运行速度较高，要求线下结构提供的刚度较大，因此客运专线桥梁设计特点是：在保证桥梁结构强度和抗裂性能满足安全的前提下，重点在桥梁的动力性能分析、线性控制和耐久性设计三方面进行设计研究。箱梁预制施工工艺重点注重耐久性方面的质量控制保证。 提高对管道灌浆材料性能要求，加强对预应力筋及锚头的保护措施以提高耐久性；高性能无收缩防腐灌浆剂的技术指标应满足抗压强度7天大于35Mpa,28天大于50 Mpa，抗折强度大于10 Mpa。为提高结构的耐久性，梁体封锚采用锚穴方式，以减小封锚混凝土体积。 2、编制依据和有效图纸 铁科技[2004]120号《客运专线预应力混凝土预制梁暂行技术条件》；铁建设［2005］160号《客运专线铁路桥涵工程施工质量验收暂行标准》；铁建设［2005］160号《铁路混凝土工程施工质量验收补充标准》；TB10415-2003《铁路桥涵工程质量验收标准》TB10424-2003《铁路混凝土与砌体工程施工质量验收标准》；TZ214-2005 铁路混凝土结构耐久性设计暂行规定；通桥（2005）2322－Ⅴ； 通桥（2005）2322－Ⅱ－（01－03）、12、13、17、18、23－27 专桥郑西（2006）2322－Ⅱ－01、02、04、05Z/Q、06Z/Q、07 －16。
灌浆施工技术交底 淮北大堤淮南段毛集17+400~34+471加固工程 （合同编号：HBDD-HN-01） 工程编号：2000101 锥探灌浆技术交底 二OO 五年九月二十二日 锥探灌浆技术交底 1锥探灌浆设计特性 锥探灌浆设计孔深依据《工程地质纵剖面施工图》确定, 每段具体设计特性值见下表： 2灌浆材料指标要求 依据技术指标对灌浆土料的要求，灌浆土料应具有以下物理性能： ～ 3料场选择 根据工程所需土料的技术指标并结合《工程地质横剖面施工图》，料场选在外侧沿堤 滩地, 沿堤每500米设一个料场，共设置13个取土料场。料场距堤脚线向外50米, 长、 宽均为20米。 4土料开采 根据施工图纸的要求和监理的指示，按取土区的开挖线采用人工挖土拖拉机运输。采 用面层式取土，每个料场计划取土深1.5米。取土前清除表层杂质、耕种土、苇根、稀软淤泥等。料场取料结束后，根据监理人的指示，进行必要的环境恢复与保护工作。 5制浆用水 制浆用水选用不含过量杂质的淡水，计划从沿堤附近深塘中取水。 6 土料及浆液试 验 （1）依据技术要求对灌浆的土料，提出其主要物理力学性能及颗粒组成如下：砂粒 含量小于20%，粉粒含量大于50%，粘粒含量大于20%～45%，塑性指数30%，有机质含量 小于2%，可溶盐含量小于8%，渗透系数10-5～10-8cm/see。
（2）对浆液性能作如下要求：容重13-16KN/m3，粘度20～60秒，胶体率大于80%， 稳定性小于0.1g/cm3，失水量10～30cm3/30min,凝聚力C 值0.3～0.4kg/m2。 7 灌浆试验 在开工前，每公里选取一个具有代表性的堤段进行布孔、造孔、制浆、灌浆。试验时 应记录造孔深度，泥浆各种指标：灌浆吃浆量、复灌次数、灌浆压力以及监理工程师指定 的测验项目。及时整理试验结果，报告监理工程师批准，作为该段施工的依据。 通过试验，确定施工工艺，将《灌浆操作规程》具体化、程序化。同时使泥浆性能适 合堤身土质条件，灌浆孔口压力要适度，一般以堤身不出现裂纹和隆起为度。 8施工工艺 8．1造孔 用单臂卡式锥探机造孔，依次进行，造孔必须按序进行，钻孔深入堤基不少于1米， 对堤身填筑质量差，空隙大，吃浆量大的堤段孔距应加密，造孔应保证铅直，偏斜不得大 于孔深的2%，并作好孔记录和描述，如发现异常，提出处理意见报监理工程师批准后实施，造孔应用干法造孔，不得用清水循环钻进。 8.2 制浆 制浆采用单桶卧式拌浆机制浆，制浆前应将土料先在泥浆池内浸泡数小时后搅拌成浆，再通过35孔/cm2，过滤筛清除大颗粒和杂物。浆液的稳定性和自由析水率10 天测一次。 8.3灌浆 灌浆顺序为：应先上游排孔，再下游排孔，最后灌中间排。每孔灌浆开始用流动性稍 大的稀浆，经过3~5min后再逐步加大到规定的泥浆浓度。在灌浆过程中，一孔一次灌浆，再进行复灌，复灌的泥浆浓度应加大，每孔复灌3次。 8.4封孔 复灌结束后，固结的泥浆距孔口深度应小于0.5m 。待周围泥浆不再流动时，将孔内 浆液取出，扫孔到底，用直径2~3cm、含水量适中的粘土球分层回填捣实，锥孔应当天锥，当天灌完。 9 灌浆出现问题的处理 9.1裂缝处理 9.1.1当堤面出现纵向裂缝后，应分析发生原因，如果是湿陷缝，可以继续灌浆，如 果是劈裂缝，应加强观测，当裂缝发展到控制宽度时，应立即停灌，待裂缝基本闭合后再灌。
目录 一、施工准备 (2) 1、技术准备 (2) 2、材料准备 (2) 3、设备、机具准备 (2) 二、施工工艺流程 (3) 1、施工流程 (3) 2、施工工艺 (4) 三、质量控制措施 (6) 四、安全注意事项 (7)
为了提高地下连续墙墙体的承载力和稳定性，根据设计要求，在地下连续墙混凝土浇筑完成后须进行槽底后压浆施工，目的是提高地下连续墙墙底的沉渣、虚土等一定范围的土体强度，减小地连墙的沉降。为确保后压浆施工的安全和质量，特编制本方案指导现场施工。 一、施工准备 1、技术准备 （1）施工前须对施工管理人员、施工人员进行技术交底，要求严格按照方案的要求进行施工。 （2）正式压浆施工前，须先试压浆一个槽段，并在施工过程中详细记录相关的施工过程及施工参数等内容，主要包括：地下连续墙的形成时间、清水的劈裂时间以及压浆时间，后压浆施工过程中浆液的流量、流速，全过程的压力（初始压力、平均压力和终止压力）。 2、材料准备 水泥：采用P.042.5新鲜普通硅酸盐水泥，要求不得受潮或结块。 压浆管用材料：DN40钢管（壁厚3.5mm）、DN50钢管（壁厚3.5mm）、管箍、堵头、三通接头、墙底压浆阀和铁丝等。 3、设备、机具准备 主要设备、机具用表
4、人员准备 二、施工工艺流程 1、施工流程 （1）后压浆施工总体流程 制作压浆管（包括注浆器安装固定）→用铁丝将压浆管绑扎在钢筋笼上→钢筋笼下放→压浆管顶管头用堵头拧上→浇筑完混凝土72h后进行清水劈裂注浆→混凝土强度须达到设计强度的70%正式注浆。 具体施工流程参见下图：后压浆施工流程图。 后压浆施工流程图 （2）注浆工序流程 按设计水灰比搅拌水泥浆→水泥浆经过滤至储浆罐，准备灌浆→将高压泵浆管与墙身压浆管连接→打开排气阀并开泵放气→关闭排气阀并开始压浆（终止标准由压浆
路基涵背注浆加固施工方案 一、工程概况 ZK214+255~+350段路基为整体式路基，单线宽度12.25m，加上中间环岛区域路基总宽度59.5m。下设单孔6x4通道一座，双孔6x4涵洞一座。路基填料主要为隧道弃渣等透水性材料。 尽管在施工过程中采取了一定措施，但由于施工工期短，工后沉降时间几乎没有，不能满足《陕西省公路建设工程质量工作要点》（2009版）的有关路基填筑及“三背回填”的要求。为确保工程质量，彻底杜绝通车后台背跳车现象，我标段积极响应管理处、总监办的号召，并借鉴省内其他项目的成功经验的同时，结合本项目工程实际情况，经十堰至天水高速公路陕西段安康西管理处研究决定，对ZK214+255~+350段路基涵背进行加固处理。 二、施工准备 1、了解施工场地的工程地质条件和环境情况，收集如下资料： （1）施工钻探资料，地基土或其他填料的试验资料。 （2）场地构造物平面定位图。 （3）施工场地内外、地面上下有无影响施工的障碍物，如施工区域的净空要求、地下管线的布设情况等。 （4）主要施工机械及配套设备的技术性能情况和目前的状态。 （5）工程的施工技术要求等，避免盲目进场后无法施工或施工难度大。必要时可进行简易的施工勘察或向有关方面提出合理对策，为施工创造条件。 2、编制好施工技术方案及相应的技术措施。主要有： （1）绘制施工平面图，标明孔位位置及编号、施工顺序即施工机械运行路线、临时设施和材料堆放位置，确定成孔和注浆机械及施工工艺等相关技术参数。确定施工质量检验工具和方法。 （2）编制施工作业计划、材料供应计划、劳动组织计划、施工进度安排等有关施工方法事宜。 3、按设计做好场地平整工作。施工结束后，将注浆孔口用水泥砂浆密封；
