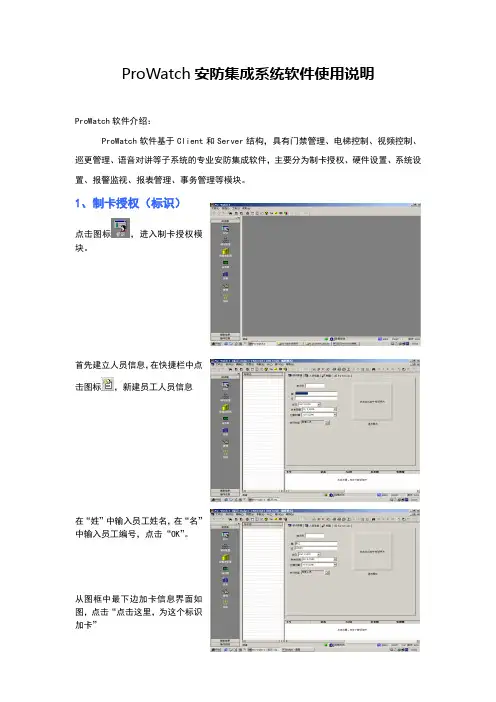

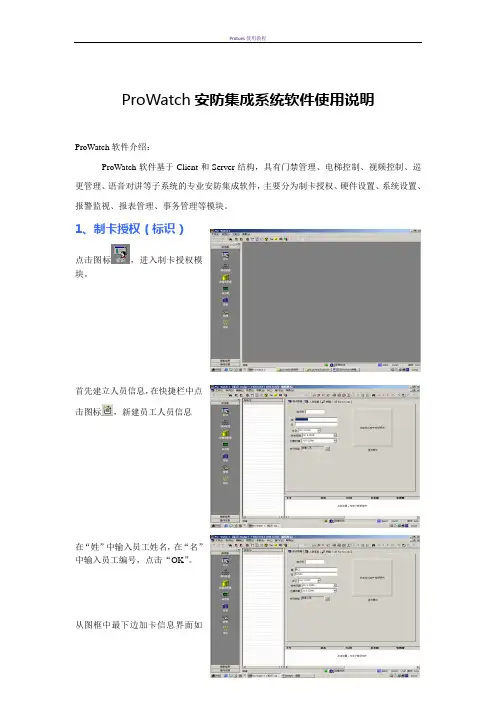

ProWatch安防集成系统软件使用说明
ProWatch软件介绍：
ProWatch软件基于Client和Server结构，具有门禁管理、电梯控制、视频控制、巡更管理、语音对讲等子系统的专业安防集成软件，主要分为制卡授权、硬件设置、系统设置、报警监视、报表管理、事务管理等模块。
1、制卡授权（标识）
点击图标，进入制卡授权模
块。
首先建立人员信息，在快捷栏中点
击图标，新建员工人员信息
在“姓”中输入员工姓名，在“名”
中输入员工编号，点击“OK”。
从图框中最下边加卡信息界面如
图，点击“点击这里，为这个标识
加卡”
如右图所示，会弹出卡属性界面
在“卡号”内输入卡号，点击“公司”栏图标如图所示，在弹出的菜单中选择“定义”。
之后，为该持卡人选择出入的权限。
选择一个通过权限例如“红石_临时卡”，点击“确定”。
系统提示是否确认为该通过权限，点击“是”。
在“有效日期”选择卡的有效截至日期。（注：如该员工卡一直有效，选择“永不过期”）
可为卡选择状态码（注：默认时是“激活状态”，当卡丢失或损坏时，可为卡选择其它状态码）
点击卡属性TAB页“访问代码”来查看是否是所要选的门
点击图标存储数据，点击图标退出。
点击下载，下载卡信息到控制器
（注：编辑完卡属性后，一定要下
载卡信息）
在退出设置后，如果需更改人员信
息，点击图标可更改上述内容。
在退出设置后，如果需删除人员信
息，点击图标可删除人员。
2、硬件配置
点击快捷键进入硬件配置模
块。
1）建立读卡器模板
在左侧“ProWatch NT 硬件配置”
例表中点击“硬件模板”项。
双击“DoorTypical ACR”项，编
辑典型数字读卡门模板。
在“编辑Hardware Template ”页，“描述”项更改该描述内容，例如读卡门。
任意点击等图标，可以更改相关读卡器状态的图标。
例如：系统默认为为门正常时图标，为门打开时图标，为门通过软件手动开锁图标等等。
选择TAB页“设备类型”，选择“读卡器”项，点击“编辑”，编辑读卡器参数。
在读卡器硬件配置中，根据控制器的类型，选择相关页面，配置读卡器参数。“SEEP读卡器”为“SEEP 协议”的读卡器，例如4100系列和STAR1控制器。“CHIP 读卡器”为“CHIP协议”的读卡器，例如STAR2控制器。“PW5000 读卡器”为“PW5000协议”的读卡器，例如PW5000控制器。
以STAR1控制器的数字读卡器为例，做如下设定。
在“SEEP 读卡器数字键”页：
设置“有效主蜂鸣器”项“连续开”为10；“连续关”项为10；“组合界限”项为20。设置“读范围”为255；“读校验”为0；“验证时间窗口”为32等参数。
在“SEEP 读卡器”页：设置“解锁时间”项为10；设置门开时可以读卡，选择“打开时读键盘”项。设置读卡器类型，例如数字读卡器，选择“SNET读卡器使能”为DKR。启用出门按钮，选择“Rex 解锁”项。点击“有效的Rex 时区”图标，选择有效的出门按钮时间段，默认选择“System ALL Times”,
之后点击确定
以STAR2控制器的数字读卡器为例，做如下设定。
在“CHIP键区/数字”页：设置“读范围”为255，“读校验”为0，“验证时间”为32，设置“打开蜂鸣”为10，“关闭蜂鸣”项为10，“组合蜂鸣器”项为20。
在“CHIP SNET/LED”页中的SNET 设置区域中，读卡器使能：选择：“DKR”
在“CHIP 读卡器”页中，设置Rex 有效时区为“System ALL Times”，第一读卡时区为“System ALL Times”，解锁时间默认为“5”秒（可更改），开门时间默认为“5”秒（可更改），预警时间默认为“0”秒（可以根据据体情况设置读卡器的报警时间），在右侧，选择“开门时读”和“Rex解锁”之后点击确定
在“设备类型”页双击“Rex Device （出门按钮）”或是“Door Position(门位置)”设置相关参数。
如为STAR2控制器，在“CHIP 输入”页选择门磁开关的电阻状态。例如回路内不接电阻，则门磁开关开路正常短路激活。即先选择“两态”，然后选择“打开”和“短路”。如果回路内接电阻，则门磁1K为
“正常”，出门按钮2K为“正常”点击“确定”，返回。
3、建立门禁系统
新建门禁系统:在右侧的例表框中，点击右键“新增”选择“站点”新建一个门禁站点。
在“站点 Id”内输入站点Id（只能用英文）。
在“描述”内输入系统名称例如“西单局门禁系统”。
在“工作站”选择图标，定义门禁系统计算机名称。
选择门禁系统的工作站计算机名称。点击“OK”。
注意：该计算机名称必须是与门禁设备物理连接的计算机名称。
点击“确定”。
新建通讯通道：用右键点击站点“西单局门禁系统”选择“新增”、“通道”，新建一个门禁通讯通道。（注：“通道”是计算机软件通过串口或是网络端口等方连接方式，与硬件通讯的通道）
选择该通道的设备类型。注意：该类型为系统控制器的类型。“WSE SEEP”为“SEEP协议”的控制器，例如4100系列和STAR1控制器。“WSE 芯片（WSE CHIP）”为“CHIP协议”的控制器，例如STAR2控制器。“PW-5000”为“PW5000协议”的控制器，例如PW5000控制器。以STAR1控制器为例，选择“WSE SEEP”，点击“OK”。
在“描述”内输入通道名称例如“COM1”。在“时区”选择系统时区“（GMT+08:00 Beijing,Chongqing,Urumqi）”。点击“下一步”。
选择通道的来连接方式。例如通过硬件连接选择“Hardwared”。
选择通讯端口和波特率。点击“下一步”。(注：波特率默认值9600)
如通过拨号传输，输入电话号码，否则点击“下一步”
如使用分区管理，可选择分区，否则点击“下一步”。
2、数据库配置(人员权限设置)
人员权限设置包括“访问代码”和“公司”项。
点击快捷键，进入系统设置。
在图4-1 “ProWatch NT 数据库
配置”中点击“访问代码”，在右
侧的空白处点击右键，选择“新建
访问代码”（访问代码用于表示一
个权限组，即表示持卡人在那个时
间段内可以通过的那些读卡门的
集合。
）
在打开的“访问代码”页中，在“描
述”中输入访问码名称。（可根据
所选区域或使用者来确定描述内
容）
可以选择（永不过期）
也可选择“临时访问”，来选择时
间范围
选择TAB页“逻辑设备”，点击右侧“增加”按钮，在弹出的窗口中选择要访问的门，之后，点击确定
选择访问码权限内读卡门的相应的有效时间组。
如图所示，所选门就会自动添加到列表中
选择“Partitions”TAB页，点击“增加”按钮，增加分区选项（红石选择“HS”）
在左侧选择“公司”，之后，在右侧的空白处点击右键，选择“新建公司”（公司：在制卡授权时，系统会指定持卡人相应的公司访问码，用于定义持卡人进出的权限。公司是由一个或多个访问代码组成。）
在“公司名称”中，添加描述内容
选择“访问代码”TAB页，点击右侧“增加”按钮，选择“访问代码”（注：选择该公司访问码包含的通过码。公司可以由一个或多个访问代码组成。）
加完后如图所示
选择“Partitions”TAB页，点击
“增加”按钮，增加分区选项（红
石选择“HS”）
3、硬件配置（状态监测）
点击快捷键，进入系统设置。点击状态组（HS），如图所示：
等图标，是显示门状态的图标。例如：系统默认为为门正常时图标，为门
打开时图标，为门通过软件手动开锁图标等等。也可下边的设备状态栏中查看硬件当时状态
4、手动开门
选择要手动开的门，点击右键，选择“动作”之后，选择“解锁”
选择已经手动开门的门，点击右键，选择“动作”之后，选择“再使能”
在动作说明中录入关门原因（注：也可随意录入）
5、事件监视器
点击图标，打开事件监视器
在事件监视器中可以，查看到所有硬件设备反映上来的信息。
在打开“事件监视器”和“硬件配置（状态监测）”后，点击菜单栏中的“窗口”，选择“平铺”
平铺后如图所示（注：这样的排列窗口的方式有助于监测）
