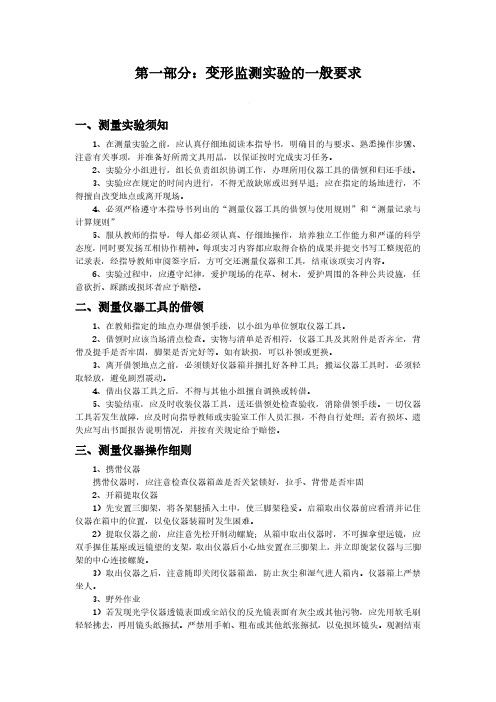

实验一建筑物的沉降观测
一、实验目的：掌握精密水准测量的方法进行建筑物沉降观测的方法。
二、实验仪器：DS1精密水准仪1台，铟钢尺一对，尺垫一对。
三、实验方法：
1、在1、2号教学楼周围布设观测点和基准点，观测点布设：根据建筑物的大小、荷重、基础形式和地质条件等选定观测点。在建筑物基础压力和震动影响范围以外，选择土质坚固、稳定的地方，埋设3个以上水准点。
2、用精密水准测量方法，先对基准点进行观测，然后通过观测布设在建筑物上的沉降观测点与水准基点之间的高差变化值，来计算建筑物的高程。
1) 本次实验基准点采用一等水准测量，变形点的观测采用二等水准测量方法。一、二等水准测量各项限差规定如下：
2) 每个测段都要布设成偶数站，且采用往返观测；往测对奇数测站采用“后—前—前—后”、对偶数测站采用“前—后—后—前”的观测顺序。返测时的观测顺序与往测相反。
3）每个小组观测一个测段，所有小组的成果进行平差，利用平差后的基准点的高程计算变形点的高程
四、上交资料
个人交实习报告一份。各小组上交观测原始数据一份。平差成果一份，变形点的高程成果一份。
附表：
水准测量观测记录簿
测自至200 年月日时间始时分末时分成像
温度云量风向风速
天气土质太阳方向
实验二建筑物的水平位移观测
一、实验目的：了解视准线的布设方法和观测原理，利用视准线观测点的位移。
二、仪器设备：经纬仪仪等。
三、实验方法：
在1、2号教学楼周围选用已知点作为基准点，并在变形体上布设观测点。用前方交会法观测建筑物的坐标。
实验三视准线测量
一、实验目的：了解视准线的布设方法和观测原理，利用视准线观测点的位移。
二、仪器设备：经纬仪，钢尺等。
三、实验方法：
在地面上选择两基准点，并选择1变形点，写出其实验过程，数据整理，精度分析的过程。
实验四高层建筑物倾斜观测
一、实验目的：了解高层建筑物倾斜观测原理、方法及位移计算过程。
二、仪器设备：经纬仪等等。
三、实验方法：
实验五变形观测的方案设计
一、实验目的：了解以教学楼为例作一个变形观测的方案设计（包括仪器选取、特征点的安置等）。
二、仪器设备：钢钉、铁锤、毛笔、记录本。
三、实验方法
以1号教学楼为例，对其进行监测，时写出变形监测的方案。方案设计的内
容参考如下：
1、工程概况；
2、监测依据；
3、监测目的；
4、监测内容；
5、监测方法和测试仪器；
6、监测工作实施步骤；
7、监测与测试的报警值确定原则及报警值；
8、监测成果资料及提交
四、上交资料:每人写方案设计一份。
项目部制梁场沉降变形观测作业指导书 1.适用范围 适用于制梁场生产期间制梁台座、存梁期间存梁台座的沉降观测，预制箱梁梁体徐变变形观测。 2.作业准备 2.1内业技术准备 开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。 2.2外业技术准备 电子准仪、两米条码尺均经过相关检测部门鉴定合格。 3.技术要求 梁场建立独立的水准网，共布设6个工作基点，定期对水准网进行复测，若高差值之差在1mm以内，则认为工作基点稳定。 制存梁台座各设置4个沉降观测点： 制梁台座：如连续观测的当次沉降量小于2mm时，可判定其沉降稳定。以后每台座每生产10片梁进行一次观测。 存梁台座：有相邻两次的沉降量均小于0.5mm，并且不均匀沉降量小于2mm，则判定沉降已稳定。 4.施工程序和工艺流程 4.1梁场水准监测网的建立； 4.2制、存梁台座沉降观测标的埋设； 4.3预制箱梁梁体徐变变形观测标的埋设； 4.4生产期间制梁台座的沉降观测； 4.5存梁期间存梁台座的沉降观测； 4.6预制箱梁梁体徐变变形观测。 5.施工要求
5.1施工准备 检查工作基点完好情况，定期对水准网进行复测。 5.2施工工艺 5.2.1水准点、工作基点和沉降观测点的布设 梁场建立独立的水准网，共布设6个工作基点,定期对水准网进行复测，假如高差值之差在1mm 以内，则认为工作基点是稳定的。 5.2.2存梁台座观沉降观测 (1)观测点布设 在存梁台座设置4个观测点，台座浇筑前预埋直径18钢筋，钢筋外露混凝土面2cm 。观测点位于横桥向台座中心线，距离存梁台座地基端部10cm 处，见图5-1。 图5-1 存梁台座沉降观测点布设示意图 (2)观测周期 每个存梁台座在首次存梁前进行观测并记录标高，落梁后立即观测，1h 、2h 各观测一次、第2天观测两次，第3天、第4天、第5天、第6天、第7天各观测一次；之后3天观测一次直至沉降稳定为止。汇总整理沉降观测记录。 (3)沉降评定 相邻两次的沉降量均小于0.5mm ，并且不均匀沉降量小于2mm ，满足设计及施工规范的要求，则判定沉降已稳定，可停止连续观测。每30天观测一次并做好记录。 5.2.3制梁台座观沉降观测 在制梁台座设置 4个观测点，台座浇筑前预埋直径18钢筋，钢筋外露混凝土面2cm 。观测点位于横桥向台座中心线，距离制梁梁台座肋墙端部30cm ，顺桥向中心线左右各2.1M 处，见图5-2。 存梁台座沉降观测点布设示意图
环境监测实验
环境分析实验教案任课教师：赵艳琴 河北联合大学 化学工程学院
实验五. 差值紫外吸收光谱法测定废水中微量苯酚 一、实验目的及要求 1. 学会使用紫外－可见分光光度计； 2. 掌握差值吸收光谱法测定废水中微量苯酚的方法。 二、实验原理 酚类化合物在酸、碱溶液中发生不同的离解，其吸收光谱也发生变化。 λ为210nm 例如，苯酚在紫外光区有两个吸收峰，在酸性或中性溶液中， max λ位移至235nm和288nm： 和272nm，在碱性溶液中， max 图1为苯酚在两种溶液中的吸收光谱。在紫外分析中，有时利用不同的酸、碱条件下光谱变化的规律直接对有机化合物进行测定。 图1 苯酚的紫外吸收光谱 曲线A:在0.1mol/L KOH溶液中苯酚的吸收光谱； 曲线B: 在中性溶液中苯酚的吸收光谱； 曲线A－B：苯酚的差值光谱
废水中含有多种有机杂质，干扰苯酚在紫外区的直接测定。如果将苯酚的中性溶液作为参比溶液，测定苯酚碱性溶液的吸收光谱，利用两种光谱的差值光谱，就有可能消除杂质的干扰，实现废水中苯酚含量的直接测定。这种利用两种溶液中吸收光谱的差异进行测定的方法，称为差值吸收光谱法。 三、仪器与试剂 仪器：紫外—可见分光光度计；容量瓶（50mL 10个）；吸量管(10mL,5mL)。 试剂：苯酚标准溶液：称取苯酚0.004 mol·L -1；KOH 溶液：0.1mol·L -1。 四、实验步骤 1. 配制苯酚的标准系列溶液 将10个50 mL 容量瓶分成两组，各自编号。按表1所示加入各种溶液，再用水稀释至刻度，摇匀，作为苯酚的标准系列溶液。 表1 配制溶液数据表 2. 绘制苯酚的吸收光谱 取上述第3号的一对溶液，用1cm 吸收池，以水作参比溶液，分别绘制苯酚在中性溶液和碱性溶液中的吸收光谱(250nm-320nm)。然后用苯酚的中性溶液作参比溶液，绘制苯酚在碱性溶液中的差值光谱，将数据填入表2，找差值光谱中的最大吸收波长。 3. 测定苯酚两种溶液的光谱差值 从上述绘制的差值光谱中，选择288nm 附近最大吸收波长作为测定波长 max λ，在紫外可见分光光度计上固定测定波长为max λ， 然后以中性溶液为参
xxxx（北京） 工程检测有限责任公司 作业指导书 钢构件垂直度变形检测 作业指导书 ZZHXJC-ZY-005-2017 编制 版本：1 修改码：0 页码: 1/2 审核 实施日期：2017年03月01日 批准 钢构件垂直度变形检测作业指导书 1 编制依据 《钢结构工程施工质量验收规范》（GB 50205-2001）。 2 适用范围 本方法适用于钢结构中构件垂直度变形的检测，并规定了钢构件垂直度变形检测的检测方法。 3 作业程序 执行程序 形成的记录 3.1 接受任务编制检测方案。 3.2 根据检测方案的技术要求准备仪器设备。 3.3 进行现场检测做好相关数据的记录填写完成表JSJL-02-07-2017-A 《垂直度变形检测记录》。 3.4分析检测数据，编制检测报告。 4 检测方法 4.1 一般规定 4.1.1垂直度指的是在规定的高度范围内，构件表面偏离重力线的程度，使用全 检测方案 接受任务 准备全站仪 《垂直度变形检测记录》 现场检测 检测报告提交报告
站仪测量垂直度的方法为投点法，观测时，应在柱底观测点位置安置水平读数尺等量测仪器，在每测站安置全站仪投影时，应按正倒镜法测出每对上下观测点标志间的水平位移分量，再按矢量加法求得水平位移值（倾斜量）和位移方向（倾斜方向）。 4.1.2在用全站仪对钢柱进行测量的过程中有以下几点注意事项： a．在用全站仪对柱进行测量时，全站仪与被测柱所在轴线的夹角应小于10°。 b．单节柱的垂直度应在H/1000的允许范围之内，H表示柱长度，当H ≥10m时，应在10mm的范围内。 c．在用全站仪进行垂直度测量时，视线要从柱顶中心线向柱底中心线测量，在水平读数尺上读出其具体偏差。 4.1.3各钢构件允许偏差 5 测量记录 检测记录应按规定格式填写，具体要求执行《记录管理程序》（ZZHXJC-CX-21-2017）。 6 记录表格 1) 表JSJL-02-07-2017 垂直度变形检测记录
附录2: 实验指导材料 实验指导 实验1 水的物理性质检验 实验2 水中碱度的测定 实验3 水中总硬度的测定 实验4 水中阴阳离子的测定 实验5 水中溶解氧的测定 实验6 高锰酸钾指数的测定 实验7 化学需氧量的测定 实验8 生化需要量的测定 实验9 大气中氮氧化物的测定 实验10 固体中有害物质的测定 实验一、水的物理性质检验 一、色度 ( 一) 铂-钴标准比色法 仪器: 1.50mL成套具塞比色管, 2.离心机。 试剂 : 1．铂-钴标准溶液: 称取1．246g氯铂酸钾K2PtCl6, 再用称量瓶称取1．000g 干燥的氯化钴CoCl2·6H2O, 共溶于100mL去离子水中加入100mL HCl , 将此溶液转移至1000mL容量瓶中, 再稀释至标线, 此标准溶液的色度为500度。 步骤: 1．标准色列的配制: 取50mL比色管11支, 分别加入铂-钴标准溶液0, 0．50、 1．00、 1．50、 2．00、 2．50, 3．00, 3．50, 4．00, 4．50、 5．00mL,
加去离子水至标线, 摇匀。即配制成色度为0, 5, 10, 15, 20, 25, 30, 35, 40, 45, 50度的标准色列, 密封保存, 可长期使用。 2.．水样的测定取50ml透明的水样于比色管中, 如水样色度过高, 可取适量水样, 用去离子水稀释至50mL与标准色列进行比色( 观察时, 可将比色管置于白磁板上, 使光线从管底部向上透过柱液, 目光自管口垂直向下观察) , 将结果乘以稀释倍数。 计算 C =M V ×500 式中, C—水样的色度, 度; M—相当于铂钴标准溶液用量, mL; V—水样体积, mL 问题: 用铂钴标准法测定水的色度有何适用范围? ( 二) 稀释倍数法 仪器 50mL具塞比色管, 其标线高度要一致。 步骤 1．取100－150mL澄清水样置烧杯中, 以白色瓷板为背景, 观测并描述其颜色种类。 2．分取澄清的水样, 用水稀释成不同倍数, 分取50mL置于50mL比色管中, 管底部衬一白瓷板, 由上向下观察稀释后水样的颜色, 并与蒸馏水相比较, 直至刚好看不出颜色, 记录此时的稀释倍数。 ( 三) 分光光度法 仪器 1．分光光度计 2．离心装置。 步骤
第一章建筑外门窗物理三性 1.1适用范围 本作业指导书适用于建筑外门窗气密、水密、抗风压性能分级及检测方法。检测对象只限于门窗试件本身，不涉及窗与其他结构之间的连接部位。 1.2依据标准 《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-2008 1.3检测方法 1.3.1试件及其安装 （1）试件应按所提供图样生产的合格产品或研制的试件，不得附有任何多余的零配件或采用特殊的组装工艺或改善措施。测量试件的外形尺寸、分清被测试件的户内、户外面，选用适当的系列竖隔板搭配使用。 （2）将加力梁移至静压箱左端。 （3）将被测试件安放于静主箱前方，使其边框与静压箱右侧的固定隔板、底板升降珩隔板及选好的竖隔板共同组成静压箱室。 （4）将使用的加力梁移至试件边框处，利用加力梁上的夹具将被
测试件均匀夹紧。 （5）观察试件的支梁结构形式，参照国家标准，确定主要受力杆件及挠度测试点位置。将位移传感器夹具固定于测试挠度处的加力梁上，并将位移传感器的出点对准试验点，调整好距离后，固定与位移夹具上。在采集数据过程中，不允许有任何外力使其产生位移变形。（6）试件要求垂直，下框要求水平，下部安装框不应高于试件室外侧排水孔，不应因安装而出现变形。试件安装完成后，符合试件安装情况，可开启部分功能正常，表面不可沾有有无等不洁物。试件安装完毕后，将试件可开启部分开关5次，最后关紧。 1.3.2蓄水池及水管路准备 （1）蓄水池内贮藏至少4/5的水量，并要求水质清洁无杂物。（2）蓄水池注水后，水路无渗漏。 （3）水调节阀应处于关闭状态。 （4）喷淋控制柜面板上的喷淋控制阀应处于关闭状态。 1.4将控制柜上的电气按键置于关闭状态。 1.5检查管路系统连接处应牢固、可靠，无渗漏现象。 1. 6开机 按电源按钮，接通电源。此时，电源指示灯亮。
目录 摘要.............................................................................................................................................. I Abtract.............................................................................................................................................. I I 1 工程概况 (1) 2 监测目的 (2) 3 编制依据 (3) 4 控制点和监测点的布设 (4) 4.1 变形监测基准网的建立 (4) 4.2 监测点的建立 (4) 4.3 监测级别及频率 (5) 5 监测方法及精度论证 (6) 5.1水平位移观测方法 (6) 5.2沉降观测方法 (8) 5.3基坑周围建筑物的倾斜观测 (9) 6 成果提交 (10) 7 人员安排及施工现场注意事项 (11) 8 报警制度 (13) 9 参考文献 (13) 附录1 基准点布设示意图 (15) 附录2 水准观测线路设示意图 (16) 附录3 水平位移和沉降观测监测报表 (17) 附录4 巡视监测报表样表 (18) 附录5 二等水准测量观测记录手薄 (19) 附录6 水平位移记录表 (20)
1 工程概况 黄金广场6#楼基坑支护工程位于合肥市金寨路和黄山路交口西南角，基坑开挖深度为12.4m~13.3m，为临时性工程,为一级基坑，重要性系数1.1，基坑使用期为六个月。 由于多栋建筑物与基坑侧壁距离较近，均在基坑影响范围内。按照国家现行有关规范强制性条文，“开挖深度大于或等于5m或开挖深度小于5m但现场地质情况和周围环境较复杂的基坑工程以及其他需要监测的基坑工程应实施基坑工程监测。”为了及时和准确地掌握基坑在使用期间的变形情况以及基坑相邻建筑物主体结构的沉降变化，需对基坑进行水平位移(或沉降)变形监测，并对相邻建筑物进行沉降监测。为此，编制以下检测方案。
以下所附签名者代表已审阅并确认此份标准作业程序书所明列的细则且了解所有职责归属。
1.目的 1.1.为车间（配料间）空气、人员、器具、纯水、包材消毒提供微生物控制检测依据，最终保 证产品质量。 2.适用范围 2.1.适用于车间（配料间）空气、人员、器具、纯水、包材消毒的微生物控制和检测。 3.职责 3.1.品管部：负责本标准的制定、修改、解释，对规定内容进行检测。 3.2.生产部：负责车间空气、人员、器具、纯水、包材消毒的微生物控制。 3.3.储运部：负责配料间的微生物控制。 4.作业内容 4.1.车间（配料间）空气菌落总数内控标准 4.1.1.制作间＜1200cfu/m3，即＜8cfu/平皿。 4.1.2.预处理间、配料间（配料中转间）＜1000cfu/m3，即＜7cfu/平皿。 4.1.3.半成品中转间、半成品库（含液洗库）、分装走廊、分装间、冷配间、净瓶储存室 ＜800cfu/m3，即＜5cfu/平皿。 4.1.4.抽检频率：制作间、预处理间、半成品中转间、半成品库、分装间走廊、分装间、 冷配间、净瓶储存室、配料间（配料中转间）每周至少抽检一次。 4.1. 5.包装间每周抽检一次，不作为判定依据，只作为空气质量跟踪和检查的参考依据。 4.1.6.取样数量：制作间6个，冷配间3个，包装间5个，预处理间3个，净瓶储存室3个， 膏霜半成品库3个，液洗半成品库3个，半成品中转间2个，分装走廊3个、分装间5个，配
料间4个，配料中转间2个。 4.1.7.取样方式:取样皿按取样区域面积均衡放置（不得放于风口处或进出口处），暴露 时间5分钟，离地面不得低于40cm，不得高于1.5m。 4.1.8.检测方法:按照《车间洁净度检测作业指导书》进行检测。 4.1.9.结果判定：根据检测结果取平均值，如不符合上述标准则判定为不合格。 4.2.车间（配料间）空气霉菌内控标准 4.2.1.分装间、分装走廊、净瓶储存间、冷配间、半成品中转间、半成品库＜500 cfu/m3 ， 即＜3cfu/平皿。 4.2.2.制作间＜1000cfu/m3 ，即＜7cfu/平皿。 4.2.3.预处理间、配料间（配料中转间）＜800cfu/m3，即＜5cfu/平皿。 4.2.4.每月至少抽检一次。 4.2. 5.取样数量同4.1.6；取样方式同4.1.7；检测方法:同4.1.8。 4.2.6.结果判定：根据检测结果取平均值，如不符合上述标准则判定为不合格。 4.3.纯水菌检内控标准。 4.3.1.纯水每天生产前抽检一次，内控标准＜100cfu/ml。 4.3.2.取样:每天生产第一料加水前从出水口取样，分成两份作平行样，取平均值。 4.3.3.检测方法：同4.1.8。 4.3.4.判定: 根据检测结果取平均值，如不符合上述标准则判定为不合格。 4.4.器具菌检内控标准 4.4.1.准灌装机料斗、输料管道、勺子（或铲子）、半成品桶内壁、导流槽等与膏体接触

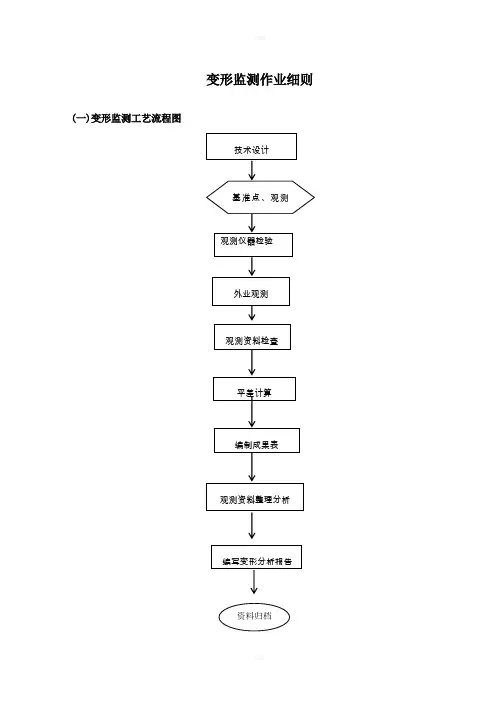

变形监测作业指导书(一)大坝变形监测施工与观测工艺流程图
