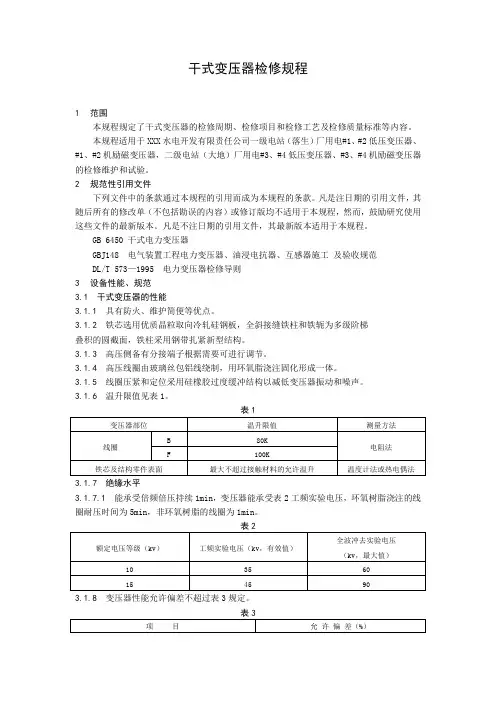

干式变压器检修规程
、范围
本规程规定了公司各低压配电室干式变压器的检修、维护周期、项目与质量要求。
本规程适用于公司各低压配电室干式变压器的维护及检修工作。
二、规范性引用文件
GB/T 10228-2008《干式电力变压器技术参数和要求》
GB 1094.1-1996《电力变压器》第 1 部分：总则》
GB 1094.2-1996《电力变压器》第 2 部分：温升》
GB 1094.3-2003《电力变压器》第 3 部分：绝缘水平和绝缘试验》
GB/T1094.4-2005《电力变压器第 4 部分：电力变压器和电抗器的雷电冲击和
操作冲击试验导则》
GB 1094.5-2003《电力变压器第5部分：承受短路的能力》
GB/T 1094.10-2003《电力变压器第10 部分：声级测定》
GB 1094.11-2007《电力变压器第11 部分：干式变压器》
GB 311.1-1997《高压输变电设备的绝缘配合》
GB 5273-85《变压器、高压电器和套管的接线端子》
GB 4208-2008《外壳防护等级》
GB/T 7354-2003《局部放电测量》
JB/T 10088-2004《6kV?500kV级电力变压器声级》
GB 6450 干式电力变压器
GB 147 高压电气施工及验收规范
DL 408 电业安全工作规程
DL/T 573 电力变压器检修导则
DL/T 596 电力设备预防性试验规程
JB/T 7631 变压器用电阻温度计
ZBK 4103三相树脂绝缘干式电力变压器技术条件
三、设备技术参数
1）各分厂（车间）变压器技术参数
（2）115#开闭所站变技术参数
四、检修周期
日常维护：每天进行干式变压器的巡查。
小修周期：消除设备运行中发现的缺陷。
大修周期：每年进行一次大修。
五、检修项目
1、日常维护项目：
(1)观察变压器高压侧运行的电压为10± 5%KV，电流不超过额定电流值，三相电流不平衡度不超过土5%。
(2)观察变压器各部位应无局部过热迹象，温控器显示变压器温度不超过80 C 变压器在三相负载平衡的情况下，三相温度应相差不大(通常B相稍高，与其它两相差不大于10°C)。
(3)注意变压器运行的声音，变压器正常运行时，一般有均匀的“嗡嗡”电磁声，声音不应过大，不应有异声。
(4)检查变压器固定平稳牢固，无歪斜、局部变形和振动，各处螺栓应无松动现象。
(5)检查变压器外箱应完整，各处连接无松动，外箱无碰坏。
(6)检查变压器的环境应清洁，无积水和妨碍安全运行的物品。
(7)变压器通风条件必须良好。
(8)检查干式变压器风机无剧烈振动、异常声音和不转到等现象。
(10)变压器温度超过80C时，确认风机启动，若风机启动后，温度逐渐上升，此时必须检查负载大小及三相平衡度，做出相应的应急措施。
(11)遇到天气剧变时，应对室内变压器进行特殊检查：
a雷雨后：各部位有无放电声及放电痕迹。
b、天气剧冷或剧热时：检查变压器本体温度变化情况。
（12）变压器在过负荷情况下，每半小时检查一次，并将过负荷数值和时间、温度等记录在运行记录本内。
（13）各项检查内容应详细记录，缺陷及时消除。
2、小修项目：
（1）检查变压器接地装置应完好；观察变压器引线位置应正常，支持应牢固, 引线绝缘良好。
（3）检查接线，紧固松动螺栓。
（4）检查通风散热系统，清洁灰尘，
（5）修复变压器变形的外罩和铭牌。
（6）检查中性点接地系统，紧固松动螺栓。
（7）紧固电压调节连接片的固定螺栓。
3、大修项目：
（1）变压器清灰。
（2）检查铁芯。
（3）检查线圈。
（4）检查绝缘子。
（5）检查进出引线。
（6）检查各绝缘件，检查紧固件、连接件。
（7）变压器高温保护测试。
（8）干式变压器的预防性试验。
（9）检查通风散热系统。
六、检修工艺流程及质量标准
变压器大修后的试验项目及标准
（1）测量高低压线圈的绝缘电阻和吸收比。（2）测量高低压线圈的直流电阻。1600KVA 以上（以下）变压器，各相线圈相 互间的差别不应大于三相平均值的2%（4%。阻值与以前（出厂或交接时）测试 值相比变化不大于2%
（3）。大修时1min 工频耐压试验电压为出厂试验电压的 85%更换线圈时试验 电压为出厂电压。干式变压器出厂试验电压标准见 表
七、运行前的准备工作 1、运行前的检查
（1）检查变压器相序与电网相序是否一致。
（2）检查所有紧固件、连接件是否松动，并重新紧固一次。
（3）检查运输时拆下的零部件是否重新安装妥当，并检查变压器是否有遗物存 在，如有过多的灰尘，需按11.2条清理。
4）检查风机，温控设备以及其它辅助器件能否正常运行。对三相电源风机, 应注意其转向，风机正常转向时，风从线圈底部向上吹入线圈，否则就为反转， 参照其说明书及时变更电源的相序。对温控、温显等其他辅助设备，参照其使用 说明书正确可靠地接线。
额定电压 （KV 绝缘电阻
1.1KV
3.3 10
6.6 20
11 30
22 50
电压等级 （KV ）
设备的最高电压Um （有效值）/KV
额定短时工频耐受 电压（有效值）
10 15 20
35
3.5 6.9
11.5 17.5 23
40.5 10 20 28 38 50 70
2、运行前的试验
变压器运行前应作如下试验：
1）测量线圈在所有分接位置上的直流电阻。
2）按GB50150 规定进行极性的判定和测量线圈在所有分接位置上的电压比，并进行联结组标号的判定。
3）检查变压器箱体和铁心是否永久性接地。
4）线圈绝缘电阻的测试，一般情况下（温度：20~30C，湿度w 90%）:
高压一低压及地》300M Q 仪表：2500V兆欧表
低压一地> 100M Q 仪表：2500V兆欧表
在比较潮湿的环境条件下，变压器的绝缘电阻值会有所下降。一般地，若每1000V额定电压，其绝缘电阻值不小于2Q（一分钟25C时的读数），就能满足运行要求。
当不满足上述条件或变压器遭受异常发生凝露现象（不论其绝缘电阻如何），在其进行耐压试验或投入运行前，必须进行干燥处理。处理方法视现场条件而定，最常用的方法用电炉或红外线灯（或其他加热工具）烘烤，加热体距线圈半米左右并保持变压器周围的环境温度在60C ~80C，直至满足上述条件。
5）铁芯绝缘电阻的测试，一般情况下（温度：20~30C，湿度小于等于90%）铁心一夹件及地> 5M Q 仪表：2500V兆欧表
穿心螺杆一铁心及地》5M Q 仪表：2500V兆欧表
同样，在比较潮湿的环境条件下，此值会下降，只要其阻值》0.1M Q即可运行。一般可通过干燥处理，使其达到要求。
6）对于有载调压变压器，应根据有载调压分接开关使用说明作投入运行前的必要的检查和试验。
7）外施工频耐压试验，试验电压为出厂试验电压的85%。变压器必须在温控仪表背面的传感插头与温控仪分离后方可进行耐压试验。
3、变压器投入运行
（1）无载调压时，应根据电网电压把调压分接头的连接片按铭牌和分接指示牌上的标志接到相应的位置上。
例如：对电压为10000± 2x2.5%V变压器，其铭牌电压如下:
6—5 10500V
5—7 10250V
7—4 10000V
4—8 9750V
8—3 9500V
若当地系统电压为10KV则分接片应接7—4档，见图一；
若系统电压偏高（如10500"时，在确保高压断电情况下，将分接头的连接片
往上接，见图四；
若系统电压偏低（如9500V）时，在确保高压断电情况下，将分接头的连接片往下接，见图三；
⑤⑥（⑤⑥!⑤⑥
⑦④⑦④
③⑧③⑧＜③⑧
图一图二图三
八、常见问题及处理方法
1、干式变压器故障处理
九、安全措施及注意事项
1）设备检修前须参照有关的安全操作规程，对施工现场的安全措施进行全面的检查。
2）带电设备应切断电源并挂好接地线。
3）工作现场应备有足够的消防器材。
4）工作人员必须穿工作服，戴好安全帽。
5）进行设备清扫工作时，应小心工作，防止树脂绝缘件、易碎件损伤
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 干式变压器日常检查维护作业 规定(新版) Safety management is an important part of production management. Safety and production are in the implementation process
干式变压器日常检查维护作业规定(新版) 1适用范围 1.1本规定适用于容量为6300KVA及以下，电压为35KV及以下的干式变压器日常检查维护作业及安全操作规范。 1.2适用人员：已经过培训并取得有效电工证操作手、修理工和专业维修保养作业人员。 2规范性引用文件 GB1094.11-2007干式电力变压器 GB/T10228-1997干式电力变压器技术参数和要求 3现场责任 3.1电工（修理工）是执行本规定的第一责任人。 3.2电工（修理工）对设备安全操作及日常检查维护的全面性、故障或故障隐患报告的及时性以及发现与处理故障或故障隐患后所采取措施的及时有效性负有责任。在日常检查维护、操作过程中发
现设备存在故障或故障隐患，应及时报分公司设备主管。 3.3分公司设备主管对故障处理、故障信息及时上报负有责任。在接到电工（修理工）上报的故障或故障隐患后，分公司设备主管应根据故障性质及时采取有效防范和修复措施，防止故障进一步扩大，对不能处理的故障或故障隐患，应及时上报分公司主管领导。 3.4分公司主管领导对设备主管上报的故障或故障隐患处理的组织和最终结果负有责任。在接到设备主管报告的设备故障信息后，应根据故障性质采取及时有效的防范措施，并积极组织故障修复，不得强令设备带病运转。 3.5分公司电工（修理工）应对故障维修的质量、二级保养作业的全面性、对号率负责。否则，因维修质量或保养不到位造成设备非正常损坏、磨损或机械事故的，电工（修理工）应承担相应的责任。 3.6分公司设备主管应至少每周对整个分公司设备进行一次巡检，对电工（修理工）依据本规定进行的安全使用及日常检查维护作业情况进行检查并在《日常检查维护记录表》上签字确认。
SCB10-630/10/0.4kV干式电力变压器 技术规格书 陕西延长石油集团横山魏墙煤业有限公司 2013年5月
1．总则 1.1本规范书适用于10kV干式电力变压器，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。 1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。 1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。本技术规范出版时，所示版本均为有效。所有标准都会被修订，供需双方
应探讨使用下列标准最新版本的可能性。有矛盾时，按现行的技术要求较高的标准执行（有关的电气设备应遵循但不限于以下规范及标准）GB500-53-94 10kV及以下变电所设计规范 GB50052-95 供配电系统设计规范 GB50150-91 电气装置安装工程、安装设备交接试验规程GB/T4109-1999 高压套管技术条件 GB/T16927.1-2-1997 高电压试验技术 GB311.1-1997 高压输送电设备的绝缘配合 GB11022-89 高压开关设备通用技术条件 GB763-90 交流高压电器在长期工作时的发热 GB3906-91-35kV 交流金属封闭式高压开关设备 GBJ149-1990 母线装置 GB6450-86 干式电力变压器 GB/T10228-1997 干式电力变压器技术参数和要求 IEC726-11 干式电力变压器
干式变压器检修规程 、范围 本规程规定了公司各低压配电室干式变压器的检修、维护周期、项目与质量要求。 本规程适用于公司各低压配电室干式变压器的维护及检修工作。 二、规范性引用文件 GB/T 10228-2008《干式电力变压器技术参数和要求》 GB 1094.1-1996《电力变压器》第 1 部分：总则》 GB 1094.2-1996《电力变压器》第 2 部分：温升》 GB 1094.3-2003《电力变压器》第 3 部分：绝缘水平和绝缘试验》 GB/T1094.4-2005《电力变压器第 4 部分：电力变压器和电抗器的雷电冲击和 操作冲击试验导则》 GB 1094.5-2003《电力变压器第5部分：承受短路的能力》 GB/T 1094.10-2003《电力变压器第10 部分：声级测定》 GB 1094.11-2007《电力变压器第11 部分：干式变压器》 GB 311.1-1997《高压输变电设备的绝缘配合》 GB 5273-85《变压器、高压电器和套管的接线端子》 GB 4208-2008《外壳防护等级》 GB/T 7354-2003《局部放电测量》 JB/T 10088-2004《6kV?500kV级电力变压器声级》 GB 6450 干式电力变压器 GB 147 高压电气施工及验收规范 DL 408 电业安全工作规程 DL/T 573 电力变压器检修导则 DL/T 596 电力设备预防性试验规程 JB/T 7631 变压器用电阻温度计 ZBK 4103三相树脂绝缘干式电力变压器技术条件 三、设备技术参数 1）各分厂（车间）变压器技术参数
（2）115#开闭所站变技术参数
. 10KV/0.4KV干式变压器 技术规范书 2016年10月12日
1．范围 1.1总则 1.l.1本规范书适用于低压干式变压器的设计、结构、性能、安装和试验等方面的技术要求。 1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。 1.1.3如供方没有以书面形式对本规范书的条文提出异议，那么需方就可以认为供方提供的产品完全满足本规范书的要求。 1.1.4本规范书为订货合同的附件，与合同正文具有同等法律效力。 1.1.5本规范书未尽事宜，双方协商解决。 1.2供方的工作范围 1.2.1 供方至少必须按下列项目提供干式变压器、附属设备和服务。 （1）设计 （2）制造 （3）装配 （4）工厂清洗和涂层 （5）材料试验 （6）设计试验 （7）生产试验 （8）包装 （9）检验 （10）运输及现场交货 （11）现场服务 2．技术标准 2.1变压器引用下列标准
《高压输变电设备的绝缘配合和高压试验技术》GB311．1-6-83 《干式电力变压器》GB6450-86 《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88 《外壳防护等级》GB4208 《电力变压器》GB1094．1-5-85 2.2.如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。 2.3.若指定的标准、法规或本规范书之间发生任何明显差异时，供方必须以书面的形式向需方提出这些差异的解决办法。 3．技术规范和性能参数 3..1使用环境要求： 极端最高温度：40.7℃ 极端最低温度：-20℃ 最热月平均气温：31.6℃ 最冷月平均气温：4.2℃ 年平均温度日较差：10.6℃ 年平均温度日较差：27.9℃ 年平均大气压：1011.0hPa 年平均风速：2.2m/s 最大瞬时风速：21.1m/s 一般风力：2级 3.2 技术规范 （1）额定容量： SC(B)10-1000/10kV 1000kVA 1台 （2）额定电压：10±2×2.5%/0.4kV （3）相数：三相 （4）频率：50HZ
干式变压的维护保养 环氧浇注干式变压器具有难燃、自熄、耐潮、机械强度高、体积小、重量轻、承受短路能力强等多种优点，得到了广泛应用。但是干式变压器也存在一些缺点，比如在通风不畅的情况下，其散热性能不如油浸式变压器好等。根据我公司使用干式变压器多年的实践经验，对干式变压器的运行维护总结几点心得，供参考。 1、定期做好清扫工作 如发现有过多的灰尘聚集，则必须立即清除，以保证空气流通。在积尘较大的场所，干式变压器至少每半年在清扫一次。对于通风道里的灰尘。应使用吸尘器或压缩空气来进行清除。如果不及时清除将影响变压器的散热，还将导致变压器绝缘降低甚至造成绝缘击穿。例如我公司220kV位庄变压站35kV站用变在一次停电试验中。使用2500V光欧表测量干式变压器铁心绝缘电阻，其铁心绝缘电阻降低至3MΩ，比上次试验数据100MΩ降低很多，其主要原因就是变压器通风道中的灰尘没有清扫干净，清扫处理后铁心绝缘电阻上升至100M Ω。2、加强通风设备的运行维护，保证变压器通风流畅 确保通风设备正常，主要是确保风机的正常运转。如所带负荷很小，并证明变压器确实没有特别过热点（这可用红外线测温仪和本身自配的温控器检测），可以减少运转的风机，但必须保证有风机正常运行，因为干式变压器一旦发生热损坏，将严重损坏内部绕组，其后果不堪设想。一般散发1kW损耗的热量，应该的4 m3/min的通风量。对无外壳的变压器应在周围安装隔离遮拦。变压器室的门、通风孔都要有防止雨雪和飞鸟、蛇等小动物进入的措施。 3、加强温度的监控 平常要加强对温控器的观察，看显示的三相温度是否平衡，某一相的温度显示值是否有突变现象。目前温控器与变压器内部热敏电阻（测温度）之间的接头采用的是针式插头，一旦接触不良，就会导致温控器误判断。但如果加强监视，就会发现温控器的不正常工作状态，提前采取措施，避免故障的发生。对于大容量变压器和重要场所的变压器，在订货时可以要求变压器生产厂家每相多安装一只热敏电阻，实现对温控器的双重化配置，这样就可以很好在避免此类故障的发生。 4、积极开展去潮去湿工作，保证其干燥程度 在某些比较潮湿的地方（如雨水较多、阴暗地方），若启用已停运的干式变压器，则要检查是否有异常潮湿。如有，要启动热风对其表面进行干燥处理，以防绝缘击穿。对氧浇注干式变压器而言，这种表面潮湿并不影响绕组内部的绝缘，因此，处理后就可投入运行。一旦变压器投入运行，其损耗产生的热量，将会使绝缘电阻恢复正常。 5、认真检查紧固件、连接件是否松动，保障干式变压器的机械强度 变压器在长期运行过程中，由于外界知路等原因，不可避免地出现端头受力、振动引起的紧固件、连接件松动现象。发生上述现象，就有可能产生过热点。为此，在高低压端头及所有可能产生过热的地方都要设置示温蜡片，定期观察，并结合清扫、预防性试验，紧固端头和连接件。 6、积极开展除锈工作，防止铁心锈蚀 干式变压器的铁心都是暴露在空气中，极易锈蚀。如果发生大面积铁心锈蚀，就会使变压器的损耗增加、效率下降，甚至直接影响变压器的寿命。所以要定期除锈防锈，避免铁心锈蚀。 另外，目前生产的干式变压器耐压水平较油浸式变压器低，因此要加强对避雷器的配置和维护检测。避雷器以选氧化锌避雷器为佳。高压侧应由电缆进线，不宜直接与架空线路相连接。
生产培训教案 主讲人：刘文伟
部门：设备部电气一次 生产培训教案 培训题目：干式变压器结构原理及检修维护 培训目的： 京玉电厂厂用电系统全部采用广东顺特等厂家生产的干式变压器，干式变压器台数多，在配电设备系统中占的比例较大，在系统中起着举足轻重的作用，通过培训使班组人员熟悉干式变压器的检修维护知识。 内容摘要： 1、干式变压器的分类与特点； 2、变压器试验； 3、干式变压器运行维护及故障处理； 4、变压器大修工序要求。 培训内容： 第一篇干式变压器的分类与特点
干变是防灾型变压器用量最大的一种。目前制造技术已成熟，国内外许多工厂能大批量生产。国内外产量最大的工厂干式变压器年生产量已分别超过3 000MVA（国外）和2 000MVA（国内）。它适应高污秽、高温、潮湿的环境，具有阻燃、难燃、无公害、免维护等的优点，因而用量很大。目前，干式变压器最高电压等级已达35kV，最大容量为20MVA。 一、干式变压器的分类 1 浸渍式干式变压器 该种变压器生产历史最长，制造工艺也比较简单。导线采用玻璃丝包，垫块用相应的绝缘等级材料热压成型。随浸渍漆的不同，变压器绝缘等级分为B、F、H、C级，主纵绝缘的空道全部以空气为绝缘物质。由于此种变压器受外界环境的影响比树脂大，在国内外产量均趋于减少。 2 树脂干式变压器 树脂干式变压器分为4种结构：树脂加填料浇注、树脂浇注、树脂绕包、树脂真空压力浸渍。虽然采用的设备投资大，但安装、维护费用低。 ２.１.树脂浇注与树脂加填料浇注结构 这两种结构基本一样，其低压绕组用箔板（铜或铝）或线绕制（浸漆加端封），高压绕组用箔带（铜或铝）在环氧玻璃筒上绕成分段式
技 术 规 范 书 干式变压器技术规范书 1．总则 1.1本技术规范书适用于干式变压器设备采购。它提出了变压器的功能设计、结构、性能安装和 试验等方面的技术规范。 1.2本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用标准。我方保 证提供满足招标文件和所列标准要求的高质量产品及其相应服务。 1.3本规范书中未尽事项均满足相应国家及行业标准规定。 1.4未尽事宜由双方交流确定。 2．供货范围及数量
3.应遵循的标准(有关标准包括但不限于以下最新版本的标准) GB1094.11 GB/T10228 IEC 60076-11 4. 正常使用条件 4.1环境条件 4.1.1 海拔高度不超过1000 m。 4.1.2 环境温度: 最高气温： +45℃ 最热月平均气温： +30℃ 最高年平均气温： +20℃ 最低气温： -10℃（户外）/ -5℃（户内） 最大日温差： 25K 4.1.3 月平均最高相对湿度（25℃）： 90% 4.1.4 污秽等级:Ⅲ级 4.1.5 安装地点: 户内 4.2 系统运行条件 4.2.1 系统额定频率：50Hz 4.2.2 系统最高运行电压（Um）：10.5kV 5.设备规范 5.1名称：干式变压器SCB11 5.2型式：环氧树脂浇注干式。 5.3系统主要参数 5.3.1 系统额定电压(Kv)：10KV 5.3.2 系统最高工作电压：10.5kV 5.3.3 系统额定频率：50Hz 5.3.4 系统中性点接地方式：高压侧不接地、低压侧中性点直接接地系统。 5.3.5 安装地点：户内 6.技术要求及参数 6.1要求
6.1.1额定变比及外形要求： b:1000kVA: 10±2×2.5％/0.4 c:1250kVA: 10±2×2.5％/0.4 6.1.2额定容量： 1000kVA 2台； 12500 kVA 2台 6.1.3阻抗电压： 1000KVA: 6% 1250KVA: 6% 6.1.4变压器外罩的防护等级：IP20 6.1.5中性点接地方式：直接接地 6.1.6冷却方式： AN/AF 6.1.7连接组别： 1000KVA: D,y11 1250KVA: D,y11 6.1.8变压器损耗按国家标准执行，卖方应提供空载损耗、负载损耗、空载电流保证值。 6.1.10温升限制 注：持续2sec.短路耐热能力的电流作用下，线圈平均温度不高于350℃。 6.2技术要求 6.2.1干式变压器接至10kV高压开关柜馈线，在正常运行时向机组的低压厂用电系统供电。变压 器低压侧与厂用动力中心连接，变压器应是3相，50Hz，自然风冷。带温控器，风机及铝合金外壳。 6.2.2 10kV变压器的出线连接方式为：10kV侧与10kV交联聚乙烯电缆连接， 0.4kV侧为铜排引
部分检 查 维护和保养检查铁心及夹件等表面及缝隙间是否有积灰及异物。 用清洁的压缩空气或氧气吹扫铁芯、夹件表面和各缝隙；并除去异物。检查变压器铁芯表面涂层是否损坏。 铁芯和夹件表面涂层如有破损，采用同色油漆（丙烯酸油漆）修补。检查变压器铁芯是否接地良好，是否一点接地。如发现铁心接地螺栓松动，需用扳手拧紧；铁心不得多点接地。 检查夹件紧固程度，检查拉板螺栓、夹件螺栓、穿芯螺杆是否松动。 对夹件螺栓，拉板螺栓、车架连接螺栓进行复紧。绕组清洁，表面无灰尘杂质；绕组无变形、倾斜、位移，绝缘无破损、变色及放电痕迹，表面凝露后干燥处理试验合格。干式变压器日常运行维护建议须知 一：干式变压器定期检查 铁心（变压器长期运行后，线圈表面容易积累灰尘，正常情况下这些灰尘不会影 响变压器的正常运行。但较大的污秽度将降低变压器抗过电压能力，建议每年进行一次灰尘清理工作。）用清洁的压缩空气或氧气吹扫线圈表面、线圈高、低压绕组间风道无被杂物堵塞现象，高、低压绕组风道畅通，无杂物积存。 检查引线绝缘完好，无变形、变脆，引线无断股情况，接头表面平整、清洁、光滑无毛刺，并不得有其它杂质;引线及接头处无过热现象，引线固定牢靠。绝缘子固定应牢靠,表面清洁,无爬电和碳化现象；如发现绝缘变形变脆等现象需及时更换。检查浇注型绕组和相间连接线有无积尘，有无龟裂、变色、放电等现象，绝缘电阻是否正常。 如发现放电现象及绝缘异常等现象需由专业人员进行进一步检测及处理。检查各绝缘件，检查紧固件、连接件。 表面有无爬电痕迹和炭化现象，绝缘无损坏。紧固件、连接件不松动，螺栓齐全紧固，松动螺栓进行紧固。检查变压器线圈支撑（上下垫块）是否有位移、松动现象。用扳手锁紧线圈垫块上的顶紧螺栓。 电气联接电气联接处应保证一定的接触压力方可保证导电良好，用户应定 期检查：低压引出线与联接母排，高压端子与高压电缆接线鼻的联接。检查调压分接开关触点有无过热变色、接触不良或锈蚀等现象。 对于电气联接处的紧固螺栓，推荐使用扭距扳手进行复紧。 温控器在可能的情况下应经常监视温控仪工作情况，如发现无显示、显 示缺字、闪烁、字符错乱，用户首先应关闭温控仪，然后重新开 机，一般情况下故障可消除，如故障仍然存在，请立即通知厂方。 擦拭温控仪灰尘，重新紧固温控仪控制回路的连接螺丝。 线圈内部、线圈与铁芯之间的灰尘和异物（注意：不可用潮湿的物体擦拭变压器本体，以免降低绝缘水平）。发现线圈表面凝露，需干燥处理。风机检查所有配备的风机是否同时开启或停止。如有部分风机不运 转，首先检查风机电源连线是否断路，如连接线正常，请通知厂家。风机运转状态下，应无异响、异常震动、异味。如有异常响声，请首先排除风机出风口有无异物落下。排除异物后，仍存在 上述情况，请与厂家联系。 紧固风机电源联接螺丝，紧固风机固定螺栓。用清洁的压缩空气或氧气吹扫风机各部分。 外壳 检查变压器外罩、铭牌是否完好。完毕后检查变压器内有无遗留工具，关上变压器外罩门并琐好。序号 1 2.干式变压器从制造到投入运行的时间不能相隔太长，以免绝缘受潮，更不能遭受雨淋，否则需重新干燥处理； 检 查 有无异常声音、振动。3.变压器在维护过程中绝对禁止脚踩风机攀升； 4.变压器维护必须由专业人员进行操作。 注意事项二：干式变压器投入运行后的检查 1.维护是必须断开变压器高低压两侧电网； 2 3GB 1094.2 电力变压器 第2部分：温升GB 1094.5 电力变压器 第5部分：承受短路的能力GB T 10228 干式电力变压器技术参数和要求DLT 1102-2009 配电变压器运行规程 注意：以上建议仅供贵方参考；干式变压器具体日常维护及定期维护须按国家标 准及供电局所规定的规程进行。引 用 规 范 GB 1094.1 电力变压器 第1部分：总则 GB 1094.3 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB 1094.11 电力变压器 第11部分：干式电力变压器 DL T 572 电力变压器运行规程有无由于局部过热、有害气体腐蚀等使绝缘表面出现爬电痕迹和炭化现象等造成的变色。变压器所在房屋或柜内的温度是否特别高，其通风、换气是否正常，变压器的风冷装置是否正常运转。
中广核太阳能光伏电站干式变压器 检修维护手册 一、干式变压器的作用及意义 干式变压器是光伏电站中重要的电气设备，光伏方阵中的干式变压器在电站发电期间，它将逆变器所发交流电升压为一定电压等级的交流电，送至电站汇集升压站；而在逆变器待机状态下，它将电网与逆变器进行有效的电气连接，为逆变器检测电网信号（部分干变作为逆变器电源）,提供有效介质途径。 此外，电站站用变压器绝大多数也采用干式变压器，为电站生产、生活用电提供可靠的电源保障，因此保障干式变压器安全、稳定、可靠运行是光伏电站运维的一项重要任务。 二、干式变压器的结构及技术参数 公司大多投产及新建电站的干式变压器多为明珠电气及特变电工生产，具体结构可参考如下结构图。
以青铜峡光伏电站为例，干变主要技术参数如下表所示。 该型号干变过负荷能力如下表所示：
环境温度为20℃时过负荷能力曲线如下： 三、干式变压器投运前的运维 1、干变投运前的本体检查 检查所有紧固件、连接件是否松动，并重新紧固一边。 检查运输时拆下的零部件是否重新安装妥当（对照干变安装手册及施工图），并检查变压器是否有异物存在，特别是变压器底部冷却器及下垫块。 检查风机、温度控制器、温度显示仪及其他附件能否正常运行工作（特别是温控器接线勿在干变本体缠绕）。 检查干变本机、附件及箱体清洁无杂物。 2、干变投运前的试验 测量所有分接下的电压比，连接组别。最大电压比误差应小于0.5%。 线圈绝缘电阻的测试：一般情况下（温度20～40℃，湿度90％），高压对低压及地≥300MΩ，低压对高压及地≥100MΩ（2500V兆欧表测量）。但是如果变压器遭受异常潮湿发生凝露现象，则无论其绝缘电阻如何，在其进行耐压试验
2×15MW燃气发电 项目干式变压器设备订货 技 术 协 议
一、总则 依据双方意向, 发电项目2×15MW煤气发电项目干式变压器设备及附属设备订货事宜, 经买卖双方友好协商, 买受方同意出卖方承担该整套设备的制造供货、运输、卸货、指导安装调试及技术服务和培训事项。除合同有关条款外, 经双方授权代表进一步协商及明确, 对设备技术方面确定如下协议: 1) .本技术协议适用于发电工程2×15MW煤气发电项目干式变压器设备及附属设备。对设备的功能、设计、结构、性能、安装和试验等方面提出技术要求。 2) 买受方在本技术协议提出了最低限度的技术要求, 并未规定所有的技术要求和适用的标准, 出卖方将提供满足本技术协议和标准要求的高质量产品及其服务。对国家有关安全、环保等强制性标准, 均满足其要求。 3) ．出卖方将执行本技术协议所列标准及相应的国家和行业相关技术要求和适用的标准。有矛盾时, 按较高标准执行。 4) ．合同签定后按本技术协议的要求, 出卖方将提出设备的设计、制造、检验/试验、装配、安装、调试、试运、试验、运行和维护等标准清单给买受方, 由买受方确认。二.气象、地质条件 河北省唐山迁安市
三、依据的主要标准 ( 1) GB1094.11- 《电力变压器第11部分干式变压器》 ( 2) IEC726-82《干式电力变压器》 ( 3) DIN42523《浇注树脂干式变压器》》 ( 4) GB311.1~6-97《高压输变电设备的绝缘配合》 ( 5) GB1094-96《电力变压器》 ( 6) GB/T1094.10- 《电力变压器第10部分声级测定》 ( 7) GB4208《外壳防护等级( IP代码) 》 ( 8) JB/T10088-1999《6~220kV级变压器声级》 ( 9) GB/T10228-1997 《干式电力变压器技术参数和要求》 (10)GB7354 《局部放电测试》 四、技术参数( 型号SCB10) 具体容量和参数待设计院正式出图为依据, 电抗器台数及数量待设计院正式出图为依据4.1

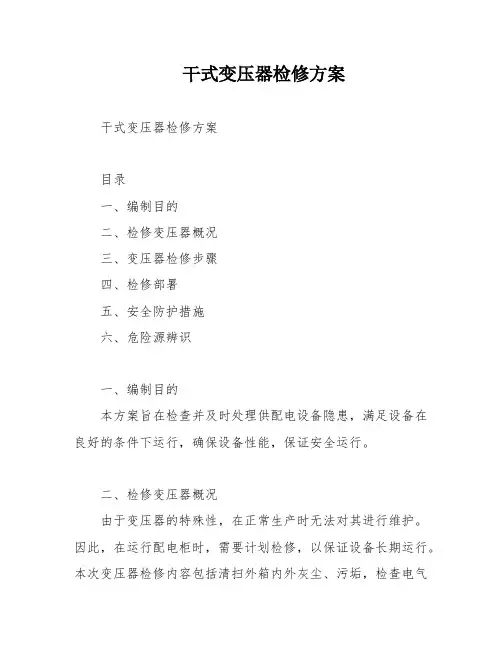

干式变压器检修方案 电仪车间 2013年5月16日
