常用石油地质及相关软件简介
谈到油田上游软件不得不先说一下上游有名的两家外企哈里伯顿（Halliburton）和斯伦贝谢（Schlumberger），前者是从事油田钻井的外企，后者是从事测井的外企，哈里伯顿的非工程类主打产品是Landmark软件包，斯伦贝谢是Geoframe软件包与peotrel建模软件，两者在勘探研究领域的软件几乎是均分天下，包括从地震解释到反演、建模、油藏模拟等多种类型的模块。以下我们按照类型简单介绍一下油田常用的石油地质软件，从类型上大体可以分为地震处理、地震解释、油藏描述、油藏模拟、地质绘图、油藏工程、工艺工程等几大类：
1、地震处理
包括ProMax、Focus、CGG、Omega、TomoxPro 井间地震处理软件、Univers VSP 垂直地震处理、GreenMountain绿山Mesa、Omni Workshop、Vista Window 2D/3D、GeoCT-I 二维野外小折射自动层析成像软件、克浪KeLang、TestifiLand for Windows、SPS_QC 地震辅助数据生成与质控系统。
常用的为前4种。
2、地震解释
包括有LandMark R2003、Discovery、SMT、GeoFrame、Recon for Sun、Recon for linux、GeoProbe、EPOS、VoxelGeo、GeoSec 3D、StratiMagic、GeoDepth、Probe、Explorer、iMap、Reservoir Navigator、SeisEarth、SolidGeo、Vanguard、GeoModeling VisualVoxat、EarthWave、3d Move、2Dmove
3DStress、EPS reservior、EPS Image、EPS frs、Fraca 裂缝油藏描述软件、TRIANGLE断层封闭性评价、并置分析、ToModel、Proni吸收滤波、OpendTect、双狐微机解释系统、Tesseral 2d全波场模型正演、GXII、Rokdoc、SeislogPlus、HRS（Hampson Russell ）Strara、ISIS、Jason
克浪油气检测与反演软件KLInversion、metalink、SeisMod 粘弹性波波动方程正演模拟软件Landmark 5000。
其中地层解释类以Landmark与GeoFrame应用最多，反演jason应用较多，另SMT、Discovery、3d Move、Strara等也应用较广泛。
3、油藏描述
包括有EarthVision、FAPS、Direct、RockWork、Geo-office 油藏地球物理办公软件、ISATIS、WinGSlib、S-GeMS、Forward .net、Forward、Wellcad、Geolog、Logplot、LESA 测井评估分析系统
GAEA WinLog、Petrel、RMS（Reservoir Modeling System）、RC2工作站版、RC2 微机版、Gocad、GPTModel、IES PetroMod、PRA BasinMod、Basin2 Fluid Modling、FaultX、Geoscope、CycloLog、Petrolog、FastTracker。
4、油藏数值模拟
包括有Sim-Office 油藏数值模拟办公软件、Eclips、VIP、CMG、Sure、Streamline 3DSL、GRAND 化学驱数值模拟软件、ZetaWare Genesis and Trinity
5、地质绘图

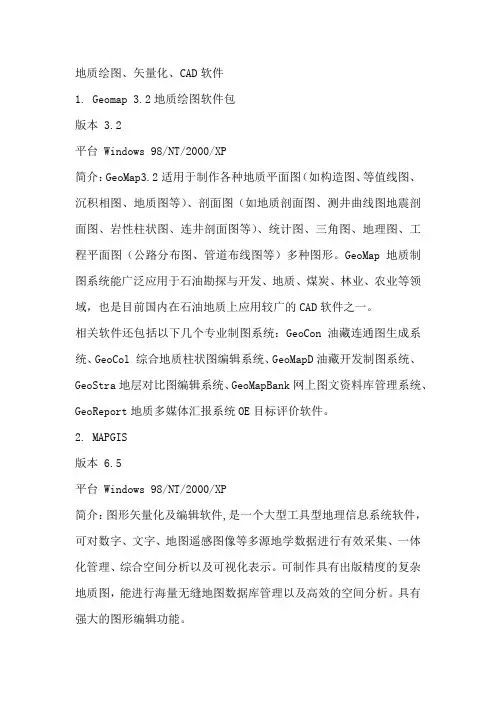

Geomap、MapGIS、NDSLog 测井曲线矢量化、SDI CGM Editor、SDI CGM Office、SDI Convert、SDI Dgn、Larson CGM Studio、Larson CGM Import Filter、Larson WebView CGM Pro、CARBON Surfer、AVS/EXPRESS、GeoFence地质解释与制图系统、GAEA WinFence、MicroStation、Zeh PlotExpress、GPTMap 油藏自动绘图软件、GPTLog 精细地质解释与对比软件、Geocap、MapViewer、JustCGM、Larson CGM LiveEdit。
其中Geomap为中石油推广格式，是侏罗纪公司产品，CARBON是青海油田研究院产品，在井的综合对比描述方面应用较好，SDI系列是CGM格式应用最广的产品。
6、油藏工程
OFM、DSS 储层动态管理(Dynamic Surveillance System)、Petra、PE_MI 增产探索者、Resbalance RRS、油藏开发效果评价及动态分析系统、Odwis 动态配水、QUE$TOR、PEOffice
7、钻井工艺井下作业采油工艺垂直提升油气集输
FracproPT 中文版、StimPT、StimPlan 中文版、Gopher、FracCADE、StimCADE、SandCADE、STIMPRO、Olga、PC-Pump、Pipeline Studio 管道设计工作室、ROD Pumping Software Suite、Saphir 试井解释软件、Ecrin、Emeraude、Topaze、Diamant、Pansystem、PipeSim、Compass、Sysdrill IDEAS 钻井设计软件中文版、Landmark desicion Space、CEMPRO、CEMVIEW 固井作业软件、TADPRO、PowerLog、Vcpk 压井系统、Sandpro、WellComp、P_EOR。
8、非地震
非地震是物探类除了地震外其他的集中勘探工程模式，包括重力、磁力、电法、化探等，主要软件有LCT、Ark Field、Geotools MT、RES2DINV 高密度电法处理、Geotools GravModeler。
9、系统环境
Exceed X Window/Exceed 3D仿真终端、X Manager 仿真终端、SUN WorkShop、BXPro (Builder Xcessory)、INT Widget Library，这些是在勘探开发领域的工作者常用的集中系统环境类软件，尤其是X Manager 仿真终端，几乎大部分解释处理人员都在用这个软件进行微机连接工作站工作。
10、其它
OpenSprit、PVTSim、ModelSim、vtflinc
由于各种软件厂家不同，软件不同，数据格式繁多，好多数据都依赖OpenSprit进行互通转换。
