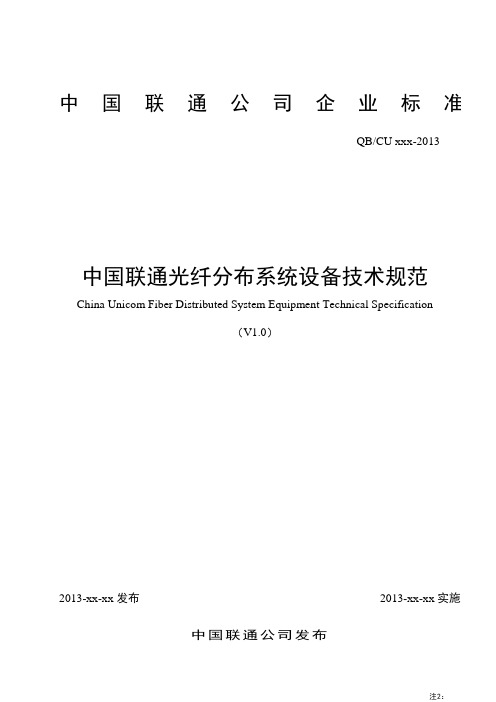

中国联通光纤分布系统设备技术规范范本
Unicom Fiber Distributed System Equipment Technical Specification（V
1、0）QB/CU全文结束》》x-xx中国联通公司企业标准注2：
目录目录I前言V中国联通室内分布系统技术规范11 范围12 规范性引用文件13 缩略语14 系统定义
24、1 多系统接入单元
34、2 扩展单元
34、3 远端单元35 设备功能要求
35、1 系统制式
35、2 载频要求
45、3 业务要求
45、4 双通道能力要求
45、5 固网和WLAN能力要求
45、6 远程供电
45、6、1 光纤直流远供
45、6、2 PoE供电
45、7 网管功能要求
45、8 组网要求
45、8、1 组网能力
55、8、2 传输方式
55、9 设备升级能力
55、9、12G&3G系统
55、9、23G&4G系统56 设备形态
56、1 多系统接入单元
56、1、1 功耗
56、1、2 设备尺寸
56、1、3 接口需求
66、2 扩展单元
66、2、1 功耗
66、2、2 设备尺寸
66、2、3 接口需求
76、3 远端单元
76、3、1 室内型
76、3、2 室外型87 无线射频指标107、1 工作频段107、1、1 定义107、1、2 指标要求107、2 标称最大线性输出功率及误差1
17、2、1 定义1
17、2、2 指标要求1
17、3 自动电平控制（ALC）1
17、3、1 定义1
17、3、2 指标要求1
27、4 最大增益及误差1
27、4、1 定义1
27、4、2 指标要求1
27、5 增益调节范围1
37、5、1 定义1
37、5、2 指标要求1
37、6 增益调节步长及误差1 37、6、1 定义1
37、6、2 指标要求1
37、7 频率误差1
47、7、1 定义1
47、7、2 指标要求1
47、8 矢量幅度误差（EVM）1 57、8、1 定义1
57、8、2 指标要求1
57、9 峰值码域误差（PCDE）1 57、9、1 定义1
57、9、2 指标要求1
57、10 带内波动1
67、
10、1 定义1
67、
10、2 指标要求1
67、11 射频输入动态范围1
67、
11、1 定义1
67、
11、2 指标要求1
67、12 输入互调1
77、
12、1 定义1
77、
12、2 指标要求1
77、13 输出互调1
87、
13、1 定义1
87、
13、2 指标要求1
87、14 噪声系数1
97、
14、1 定义1
97、
14、2 指标要求1
97、15 杂散发射（非期望辐射）1 97、
15、1 频谱发射模板1
97、
15、2 杂散辐射207、16 阻塞2
67、
16、1 定义2
67、
16、2 指标要求2
67、17 带外增益和带外抑制2
87、
17、1 定义2
87、
17、2 指标要求2
87、18 带内载波泄露抑制2
97、
18、1 定义307、
18、2 指标要求307、19 传输时延307、
19、1 系统时延及最小系统时延307、19、2 时延校正补偿精度和范围3
17、20 输入、输出电压驻波比3
17、
20、1 定义3
17、
20、2 指标要求3
17、21 邻道抑制比（ACRR）3
27、
21、1 定义3
27、
21、2 指标要求3
27、22 最大允许输入电平3
27、
22、1 定义3
27、
22、2 指标要求3
27、23 收发隔离度3
37、24 FDD-LTE系统特有指标要求。3 37、
24、1 下行信道不同通道的功率误差。3 37、
24、2 下行信道不同通道的增益误差。3 47、
24、3 双通道的时延误差。3
47、25 GSM系统特有指标要求3
47、
25、1 GMSK调制时调制准确度3
47、
25、2 上行噪声抑制比及抑制门限348 电源适应性要求3
58、1 多系统接入单元的电源适应性要求3
58、2 扩展单元的电源适应性要求3
58、2、1 输入电源适应性要求3
58、2、2 输出电源适应性要求3
58、3 远端单元的电源适应性要求369 环境要求3
69、1 室内型3
69、1、1 温度3
69、1、2 湿度3
69、2 室外型3
69、2、1 温度3
69、2、2 湿度3
69、2、3 特殊环境要求3
69、3 指标要求3610 安全要求37
10、1 接地导体电阻和连接电阻37
10、2 抗电强度37
10、3 接触电流37
10、4 电磁兼容要求3811 防雷要求38前言光纤分布系统是移动网络在建筑物室内和室外覆盖的延伸，是提升网络覆盖广度和深度、吸收室内外话务、提升网络质量和业务质量的重要手段。同时为了适应未来多系统融合发展需要，提高中国联通网络
建设效率，规划编制了以下系列企业标准：（1）《中国联通光纤分布系统设备技术规范v
1、0》（2）《中国联通光纤分布系统设备测试规范v
1、0》（3）《中国联通光纤分布系统网管技术规范v
1、0》（4）《中国联通光纤分布系统网管测试规范v
1、0》（5）《中国联通光纤分布系统设计规范v
1、0》（6）《中国联通光纤分布系统施工规范v
1、0》本标准是其中的《中国联通光纤分布系统设备技术规范v
1、0》。本标准是在充分了解中国联通移动相关规划、建设和测试情况，参考电磁辐射、室内信号分布系统天线、移动基站工程规划等相关国家标准和行业标准的基础上，编制而成。本标准由中国联通公司XX部提出并归口。本标准起草单位：本标准主要起草人：本标准的修改和解释权属中国联通公司。38中国联通光纤分布系统技术规范1 范围本规范规定了中国联通光纤分布系统的功能要求、网管功能要求，组网要求、设备形态、无线性能射频指标要求等内容。本规范适用于支持GSM、WCDM
A、FDD LTE、WLAN、固网宽带等多系统的微功率的光纤分布系统的建网需求，设备的检验和验收，确保工程建设质量，同时为网络优化和选型提出技术依据。2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均
不适用于本规范。凡是不注日期的引用文件，其最新版本适用于本规范。1）3GPP国际标准规范2）2GHz WCDMA数字蜂窝移动通信网无线接入子系统设备规范3）中华人民共和国通信行业标准YD/T1337-xx《900MHz/1800MHz TDMA数字蜂窝移动通信网直放站技术要求和测试方法》；4）中华人民共和国通信行业标准
YD/T1554-xx《2GHZ WCDMA数字蜂窝移动通信网直放站技术要求和测试方法》；5）中华人民共和国通信行业标准YD/T-2355-xx 《900MHz/1800MHz TDMA数字蜂窝移动通信网数字直放站技术要求和测试方法》（报批稿）。6）中华人民共和国通信行业标准
YD/T2225-xx《900/1800MHz TDMA数字蜂窝移动通信网模拟直放站设备网管接口技术要求》7）xx至xx年度中国联通直放站设备集中采购公开招标招标文件第三卷技术规范书（GSM数字直放站）8）xx至xx年度中国联通直放站设备集中采购公开招标招标文件第三卷技术规范书（WCDMA数字直放站）9）中华人民共和国国家标准GBT176
26、5-xx 《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》3 缩略语英文缩写英文名称中文名称ACRRAdjacent Channel Rejection Ratio邻道抑制比ALCAutomatic Level Control自动电平控制CWContinuous Wave连续波EVMError Vector Magnitude矢量幅度误差EUExtended Unit扩展单元HSDPAHigh Speed Downlink Packet Access高速下行分组接入HSUPAHigh Speed Uplink Packet Access高速上行分组接入
GSMGlobal System for Mobile Communication全球移动通信系统LTE3Gpp Long Term Evolution3Gpp长期演进技术MAUMulti-system Access Unit多系统接入单元MIMOMultiple-Input Multiple-Out-put多输入多输出PCDE Peak Code Domain Error 峰值码域误差POEPower over EthernetPOE供电RURemote Unit 远端单元UTRAUniversal Terrestrial Radio Access通用陆地无线接入WCDMAWideband Code Division Multiple Access宽带码分多址接入4 系统定义光纤分布系统是一种支持多系统、多业务接入，采用数字化技术，基于光纤、网线承载无线信号传输和分布的室内外覆盖解决方案。该系统由多系统接入控制单元（MAU，Multi-system Access Unit）、近端扩展单元(EU，Extend unit)、远端单元(RU，Remote Unit)三部分组成，用于
2G、3G、LTE FD
D、WLAN无线通信信号深度覆盖以及固网宽带信号的接入与透传。光纤分布系统组网结构如图1所示。图1 光纤分布系统组网图
4、1 多系统接入单元同时从多基站耦合GSM、WCDM
A、LTE无线系统射频信号，并转成数字射频信号，通过光纤传至扩展单元。
4、2 扩展单元根据扩展单元和远端单元之间的传输介质区别，扩展单元可分为“超五类线型”和“光纤型”。近端扩展单元可实现以太网接口（RJ45）设备的扩展，以太网接口(RJ45)设
备可以是WLAN交换机、ONU（Optical Network Unit，光网络单元）等，并将系统射频信号和以太网数字信号一同传至远端单元。
4、3 远端单元实现系统射频信号的覆盖和WLAN、固网宽带信号的透传。根据扩展单元和远端单元之间的传输介质区别，远端单元分为“五类线型”和“光纤型”，根据远端单元的适用场景，分为“室外型”和“室内型”。5 设备功能要求
5、1 系统制式光纤分布系统支持GSM/DCS、WCDM
A、FDD LTE频段。GSM频段：上行909MHz-915MHz，下行
954MHz-960MHz (可选)DCS频段：上行1735MHz-1755MHz，下行1830MHz-1850MHzWCDMA频段：上行1940MHz-1970MHz，下行
2130MHz-2160MHzFDD LTE频段：上行1755MHz-1785MHz，下行1850MHz-1880MHz（频段暂定，待牌照颁发后明确）
5、2 载频要求光纤分布系统GSM/DCS频段至少支持8载频，WCDMA至少支持4载频，LTE至少支持上行20MHz，下行
20MHz，并支持多种带宽分配：
1、4MHz、3MHz、5MHz、10MHz、15MHz、20M。GSM/DCS、WCDMA支持选频或宽带， LTE支持宽带。
5、3 业务要求光纤分布系统对移动网络业务的支持：GSM：支持GSM网络各种业务，包括GPRS、EDGE；WCDMA：支持WCDMA网络各种业务，包括HSDP
A、HSUPA；LTE：支持LTE网络各种业务。
5、4 双通道能力要求光纤分布系统支持FDD LTE双通路2*2MIMO技术。
5、5 固网和WLAN能力要求光纤分布系统具有接入固网宽带和WLAN功能，为固网宽带和WLAN提供透明的传输通道。系统与驻地网融合时提供最大接入带宽能力为1000Mbps，WLAN提供最大接入能力为100M/1000Mbps。
射频远端支持WLAN远程供电功能（支持WLAN功能的设备）。
5、6 远程供电
5、6、1 光纤直流远供光纤型光纤分布系统支持光纤低压直流远供（DC48V），扩展单元与远端单元之间的拉远距离不超过500米。
5、6、2 PoE供电五类线型光纤分布系统支持PoE远程供电，扩展单元与远端单元之间的拉远距离不超过100米。
5、7 网管功能要求设备的接入单元、扩展单元、远端单元均纳入中国联通光纤分布系统网管平台进行监控，且通过多系统接入单元进行数据回传至网管平台。网管平台应具备基本的状态查询、告警上报和处理、资源信息录入、设备运行状态等功能，同时支持能够接入中国联通监控网管平台。光纤分布系统监控方式同时支持以太网监控（Ethernet、ADSL）和无线监控（MODEM）两种远程监控方式。通过多系统接入单元实时监控每个扩展单元、远端单元的工作状态，并能通过OMC远程对每个扩展单元、
远端单元进行查询和设置。同时支持本地查询，多系统接入单元和扩展单元可利用便携电脑进行本地或对端参数设置与状态查询。网管功能的具体要求见《中国联通光纤分布系统网管技术规范》。
5、8 组网要求
5、8、1 组网能力光纤分布系统支持链型组网、星型组网、菊花链组网。光纤分布系统需满足如下组网方式：接入控制单元与近端扩展单元之间支持一点对多点的星型组网，一台接入控制单元可以星形连接至少4路扩展单元。扩展单元之间支持菊花链级联组网，一路至少支持8级菊花链级联。扩展单元与远端单元之间支持一点对多点的星型组网，1个扩展单元至少能连接8个远端单元。1个接入控制单元至少支持256个远端射频单元。系统组网时，EU间支持环路保护。
5、8、2 传输方式光纤分布系统根据扩展单元与远端单元传输介质的不同，分为光纤型和五类线型。· 光纤型光纤型光纤分布系统指多系统接入单元和扩展单元之间采用光纤传输，扩展单元和远端单元之间也采用光纤传输。· 五类线型五类线型光纤分布系统是指多系统接入单元和扩展单元之间采用光纤传输，扩展单元和远端单元之间采用超五类线(CAT5e)或六类线(CAT6)进行传输。五类线型光纤分布系统扩展单元与远端单元之间的拉远距离不超过100米。
5、9 设备升级能力
5、9、1 2G&3G系统已在现网中使用的2G&3G系统必须具备软件升级和硬件升级到4G系统的能力。
5、9、2 3G&4G系统设备要求至少支持3G、4G系统，2G系统作为可选。
5、10 远端单元模块化(建议取消)建议各系统的RU设备模块化，未来可支持热插拔。
5、11 光模块系统使用单纤光模块。6 设备形态
6、1 多系统接入单元接入单元主要放置于信源处（基站、非标机房等），将基站/RRU的信号接入到系统然后将信号进行数字处理打包，通过光纤传输至扩展单元，同时将扩展单元传输过来的上行数据进行处理后，发送给基站。
6、1、1 功耗不大于80W（共站址，不共站址）。待定，望给出建议
6、1、2 设备尺寸MAU设备尺寸要求如表1所示：表
1、多系统接入单元尺寸要求类型尺寸指标备注MAU满足标准的19″机柜安装---
6、1、3 接口需求设备射频和对外接口如表2所示：表
2、多系统接入单元接口要求编号端口名称丝印标识端口描述端口数备注1射频接口TX1/RX1N-F或SMA1GSM/DSC2TX2/RX2N-F 或SMA1WCDMA3TX3/RX3N-F或SMA1LTE通道14TX4/RX4N-F或
SMA1LTE通道25本地调测OMTRJ45或R232（或UBS）1设备调试6-9光接口OP1-OP4标准光接口4连接EU10本地适配器供电口
DC3光接口OP2-OP3标准光接口2连接EU4~11光接口OP4-11标准光接口8光纤型RU级联12-20光电复合缆接口待定？光电复合缆端口8光纤型RU供电21WLAN接口WLANRJ45或标准光接口1WLAN 业务接入22固网宽带接口WANRJ451固网宽带业务接入23-30POE 供电接口POERJ458五类线连接RU及POE供电31本地调测OMTRJ45或R2321设备调试32本地适配器供电DC30可选，对于五类线型系统，端口4-20可选。
6、3 远端单元
6、3、1 室内型
6、3、1、1 发射功率设备最大输出功率不大于200mw
（23dBm）。建议两种形态。室分型放装型
6、3、1、2 天线形态远端与天线一体化或外接天线，可根据场景需求选择定向或全向天线。
6、3、1、3 设备尺寸室内型远端单元尺寸如表5所示：表
5、室内型远端尺寸要求类型尺寸指标备注RU放装型≤3室分≤10（L）---
6、3、1、4 接口需求室内型远端单元尺寸如表6所示：表
6、室内型远端接口要求编号端口名称丝印标识端口描述端口数备注1光接口OPT1标准光接口1连接EU2固网宽带接口WANRJ451固网宽带业务3WLAN接口WLANRJ451外接AP设备4POE 供电接口POERJ451五类线型RU供电5光电复合缆供电接口待
定？光电复合缆供电接口1光纤型RU供电6本地适配器供电PWR 本地供电端口1RU本地供电7射频口ANT1N-F1外接天线8射频口ANT2N-F1外接天线表6中定义的接口为设备的基本接口要求，对室内WLAN与固网宽带业务无需求的场景端口
2、3为可选，对于天线一体化设备，端口7-8可选。
6、3、2 室外型
6、3、2、1 发射功率设备最大输出功率不大于500mW
（27dBm）。对于室外特殊场景可采用大功率设备，建议不大于2W （33dBm）（体积30L）。
6、3、2、2 天线形态远端一体化天线，可根据场景需求选择定向或全向天线。建议：两种类型外接天线一体化
6、3、2、3 设备尺寸室外型远端单元尺寸如表7所示：表
7、室外型远端尺寸要求类型尺寸指标备注RU≤15（L）待定
6、3、2、4 接口需求表
8、室外型远端接口要求编号端口名称丝印标识端口描述端口数备注1WLAN接口APRJ451外接AP设备2光接口OP标准光接口1连接EU3本地适配器供电AC220V本地供电端口1RU本地供电4POE供电接口POERJ451五类线型RU供电5光电复合缆供电接口待定？光电复合缆供电接口1光纤型RU供电6固网宽带接口WANRJ451固网宽带业务表8中定义的接口为设备的基本接口要求，对室外固网宽带业务无需求的场景端口6为可选。
3、4、5可选。7 无线射频指标
7、1 工作频段
7、1、1 定义工作频段是指光纤分布系统在线性输出状态下的实际工作频率范围，系统可根据实际需求使用工作频段的全部和部分。
7、1、2 指标要求
7、1、2、1 GSM900MHz及1800MHzGSM900MHz频段：下行：954MHz～960MHz；上行：909MHz～915MHz；GSM1800MHz频段：下行：1830MHz～1850MHz；上行：1735MHz～1755MHz；
7、1、2、2 WCDMA下行：1940MHz～1970MHz；上行：2130MHz～2160MHz；
7、1、2、3 FDD-LTE按FDD-LTE联通试点频率（暂定）上行：1755MHz～1785MHz下行：1850MHz～1880MHz
7、2 标称最大线性输出功率及误差
7、2、1 定义标称最大线性输出功率是指光纤分布系统在线性工作区内所能达到的最大输出功率，此最大输出功率应满足以下条件：（1）输入信号为调制信号；（2）增益为最大增益；（3）满足本技术报告中所有指标要求；（4）在网络应用中不应超过此功率。
7、2、2 指标要求设备最大输出功率分为2个量级：l 室内型：最大输出功率≤0、2W(23dBm)；l 室外型：0、2W(23dBm)＜最大输出功率≤0、5W(27dBm)。
7、2、2、1 GSM900MHz及1800MHz常温时，下行、上行信道标称（最大）输出功率误差应在±
1、5dB范围内。
7、2、2、2 WCDMA常温时，下行、上行信道标称（最大）输出功率误差应在±
1、5dB范围内。
7、2、2、3 FDD-LTE常温时，下行、上行信道标称（最大）输出功率误差应在±
1、5dB范围内。
7、3 自动电平控制（ALC）
7、3、1 定义自动电平控制是指当光纤分布系统工作在最大增益下输出为最大功率时，增加输入信号电平，光纤分布系统对输出信号电平控制的能力。
7、3、2 指标要求
7、3、2、1 GSM900MHz及1800MHz当光纤分布系统输入信号电平提高达到最大输出功率电平ALC启动，继续增加输入信号电平10dB(含10dB)，输出功率应保持在最大输出功率的±
1、5dB之内；当输入信号电平提高超过10dB时，输出功率应保持在最大输出功率的±
1、5dB之内或关闭输出。
7、3、2、2 WCDMA当光纤分布系统输入信号电平提高达到最大输出功率电平ALC启动，继续增加输入信号电平10dB(含
10dB)，输出功率应保持在最大输出功率的±
1、5dB之内；当输入信号电平提高超过10dB时，输出功率应保持在最大输出功率的±
1、5dB之内或关闭输出。
7、3、2、3 FDD-LTE当光纤分布系统输入信号电平提高达到最大输出功率电平ALC启动，继续增加输入信号电平10dB(含10dB)，输出功率应保持在最大输出功率的±
1、5dB之内；当输入信号电平提高超过10dB时，输出功率应保持在最大输出功率的±
1、5dB之内或关闭输出。
7、4 最大增益及误差
7、4、1 定义最大增益是指光纤分布系统在线性工作范围内对输入信号的最大放大能力。最大增益误差是指最大增益的实测值与厂家声明值之间的差值。
7、4、2 指标要求
7、4、2、1 GSM900MHz及1800MHz具体增益值由厂家规定；最大增益（40dB）误差不超过±2dB。增益不足40dB时误差相应调整。
7、4、2、2 WCDMA具体增益值由厂家规定；最大增益
（40dB）误差不超过±2dB。增益不足40dB时误差相应调整。
7、4、2、3 FDD-LTE具体增益值由厂家规定；最大增益（40dB）误差不超过±2dB。增益不足40dB时误差相应调整。增益改50dB,增益不足40dB时误差相应调整去除。
7、5 增益调节范围
7、5、1 定义增益调节范围是指当光纤分布系统增益可调时，其最大增益和最小增益的差值。
7、5、2 指标要求
7、5、2、1 GSM900MHz及1800MHz增益调节范围≥15 dB，≤40dB，为厂家声明值。
7、5、2、2 WCDMA增益调节范围≥15 dB，≤40dB，为厂家声明值。
7、5、2、3 FDD-LTE增益调节范围≥15 dB，≤40dB，为厂家声明值。≤40dB，为厂家声明值去除。
7、6 增益调节步长及误差
7、6、1 定义增益调节步长是指光纤分布系统最小的增益调节量。增益调节步长误差是指实际增益步长与标称增益步长的差值。
7、6、2 指标要求
7、6、2、1 GSM900MHz及1800MHz增益调节步长≤2dB；增益调节步长误差应不超过±1dB/步长，在0-20dB范围内每步进的累积误差应在±1dB范围内；在20-30dB范围内的每步进的累积误差应在±
