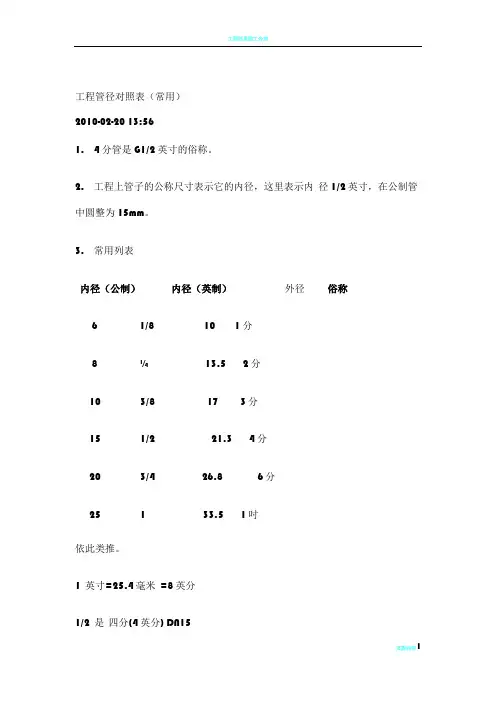

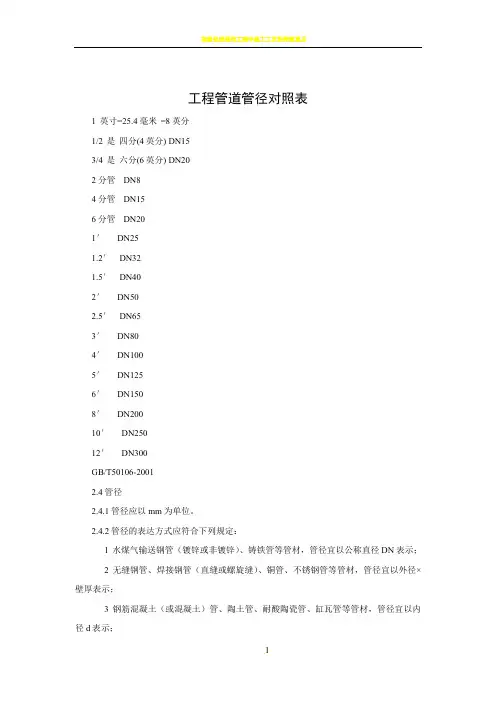

工程管道管径对照表
1 英寸=25.4 毫米=8 英分
1/2 是四分（4 英分） DN15
3/4 是六分（6 英分） DN20
2 分管DN8
4 分管DN15
6 分管DN20
1 ' DN25
1.2 ' DN32
1.5 ' DN40
2' DN50
2.5 ' DN65
3' DN80
4' DN100
5' DN125
6' DN150
8' DN200
10' DN250
12' DN300
GB/T50106-2001
2.4管径
2.4.1 管径应以mm 为单位。
2.4.2 管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN 表示；
2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径濯厚
表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；
4 塑料管材，管径宜按产品标准的方法表示；
5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de （公称外径）疋（公称壁厚）表示（GB 5836.1-92 ）给水用聚丙烯（PP）管材规格用de >6表示（公称外径X壁厚）.
关于DN 与De 的区别：
1 、DN 是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：
4 分管：4/8 英寸：DN15；
6 分管：6/8 英寸：DN20；
1 寸管：1 英寸：DN25；
寸二管： 1 又1/4 英寸：DN32 ；
寸半管： 1 又1/2 英寸：DN40 ；
两寸管： 2 英寸：DN50；
三寸管：3英寸：DN80 （很多地方也标为DN75 ）;
四寸管：4英寸：DN100；
De 主要是指管道外径，一般采用 De 标注的，均需要标注成外径 X 壁厚的形式； 主要用于描述：无缝钢管、 PVC 等塑料管道、和其他需要明确壁厚的管材。 拿镀锌焊接钢管为例，用 DN 、De 两种标注方法如下：
DN20 De25X2.5mm
DN25 De32X3mm
DN32 De40X4mm
DN40 De50X4mm
等等。。。。。。我们习惯于使用 DN 来标注焊接钢管，在不涉及到壁厚的情况下很少使用 De 来标注管道；
但是标注塑料管就又是另外一回事了； 还是跟行业习惯有关， 实际施工过程中我们简略称呼 的20、25、32等管道均是指De ，而不是指DN ，这里相差一个规格呢。不搞清楚很容易在 采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。
镀锌钢管、PPR 管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用 法兰比较可靠。
注意： 如果是两种不同材质的金属管道相连， 要考虑是否会产生原电池反应， 否则会加速活
跃金属材料管道的腐蚀速度， 最好要用法兰连接， 并用橡胶垫片类的绝缘材质将两种金属分 隔开，包括螺栓都要用垫片分隔，避免接触 工程管径对照表（常用） 压力管道标准
压力管道标准
压力管道标准 规格
DN- 公称直径
①—外径
大外径系列
DN15- ? 22mm DN20- ? 27mm
DN25- ? 34mm DN32- ? 42mm
DN40- ? 48mm ，DN50- ? 60mm
DN65- ? 76(73)mm ， DN80- ? 89mm
DN150- ? 159mm ， DN200- ? 219mm
DN250- ? 273mm ， DN300- ? 325mm
DN350- ? 377mm ，
工程管径对照表（常用） 管道外径与公称直径的关系
DN100- ? 114mm ， DN150- ?
168mm ，
DN250- ?
273mm ，
DN350- ?
360mm ，
DN450- ?
457mm ，
DN600- ?
610mm ，
小外径系列 DN125- ? 140mm
DN200-? 219mm
DN300- ? 324mm DN400- ? 406mm DN500- ? 508mm DN20- ? 25mm DN32- ? 38mm DN50- ? 57mm DN80- ? 89mm DN100- ? 108mm ， D N125-? 133mm
管道外径与公称直径的关系
一般来说， 管子的直径可分为外径、 内径、公称直径。管材为无缝钢管的管子的外径用字母 D 来表示，其后附加外直径的尺寸和壁厚，例如外径为
108 的无缝钢管，壁厚为 5MM ，用 D108*5表示，塑料管也用外径表示，如 De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等
采用 DN 表示， 在设计图纸中一般采用公称直径来表示， 公称直径是为了设计制造和维修的 方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称 直径和其内径、外径都不相等，例如：公称直径为 100MM 的无缝钢管有 102*5、 108*5 等 好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5 ） = 98MM , 但是它不完全等于钢管外径减两倍壁厚之差， 也可以说， 公称直径是接近于内径， 但是又不 等于内径的一种管子直径的规格名称， 在设计图纸中所以要用公称直径， 目的是为了根据公 称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号
DN 表示，如果在设计图纸中采用外径表示，也应该做出管道规格对照表，表明某种管道的 公称直径，壁厚。
规格
DN-公称直径
①—外径
DN65-
? 76(73)mm ， DN80-? 89mm DN100- ? 114mm ，
DN125-? 140mm
DN150- ? 168mm ， DN250-?
273mm ，
DN350- ?
360mm ， DN450- ?
457mm ，
DN200- ? 219mm DN300- ? 324mm DN400- ? 406mm DN500- ? 508mm
DN600- ? 610mm ，
DN20- ? 25mm
DN32- ? 38mm
DN50- ? 57mm
DN80- ? 89mm
DN125-? 133mm
DN200- ? 219mm
DN300- ? 325mm
DN400- ? 426mm
DN500- ? 530mm DN15- ? 22mm DN25- ? 34mm , DN40-? DN20- ? 27mm
DN32- ? 42mm DN50- ? 60mm
DN15-? 18mm ， DN25-? 32mm ， DN40-? DN100- ? 108mm ， DN150- ? 159mm ， DN250-?
273mm ，
DN350-?
