第三章磁路与变压器模拟考题
一、填空
1 、铁磁材料的磁性能主要表现为：____、_____ 和_____ 。
2 、铁磁材料按其磁性能可分为:_____ 、____ 和_____ 。
3 、在交流铁心线圈电路中，线圈上损耗的功率称为____ ；铁心中损耗的功率称为____ ，该损耗包括____ 损耗和_____ 损耗两部分。
4 、交流铁心线圈电源电压不变，若频率减少一半则线圈电流增至____倍，铜损增至____倍
5 、在直流铁心线圈中磁通不仅与_____有关而且还与磁路的_____有关。而在
交流铁心线圈中，磁通仅与______有关
二、判断题：
1 、变压器的额定容量等于变压器的实际输出功率。（）
2 、变压器的二次侧额定电压 U 2N 在电力系统中是指变压器一次侧施加额定电压时的二次侧空载电压有效值。（）
3 、当变压器一次绕组电压 U 1 一定时，感性负载的功率因素越低，二次绕组电压 U 2 增加的越快。（）
4 、小型变压器的电压变化率一般可达 20% 。（）
5 、将铁心线圈接在直流电源上，若铁心截面积增大，其它条件不变，则铁心磁通将减小。（）
三、选择题：
1 、电力变压器的电压变化率一般在（）
A 、 10 %
B 、 5 %
C 、 20 %
D 、 15 %
2 、将交流铁心线圈的铁心截面积增大时，其它条件不变则线圈中电流和磁通（）
A 、不变Φ增大
B 、 I 增大Φ不变
C 、 I 减小Φ减小
D 、 I 减小Φ不变
3 、在额定负载时大型电力变压器的效率可达（）
A 、 96 % ～ 99 %
B 、 90 % ～ 96 %
C 、 60 % ～ 90 %
D 、
70 % ～ 85 %
4 、变压器二次侧额定电压 220V 空载时电压 230V ，实际运行电压 215V 则其电压变化率为 ( )
A 、 6.5 %
B 、 4.3 %
C 、 2.3 %
D 、 6.8 %
5 、变压器一次侧的等效阻抗为 110Ω、二次侧的电阻性负载为 27.5Ω，则变压器变比是（）
A 、 1
B 、 2
C 、 3
D 、 4
四、问答：
1 、为什么各交流电机、电器和变压器铁心普遍采用硅钢片叠成？
2 、、有一台变压器在修理后铁心出现气隙，这时铁心的磁阻、工作磁通以及励磁电流有何影响？
3 、试述变压器的基本组成和作用。
五、计算：
1 、已知信号源的交流电动势 E=2.4V ，内阻 R 0 =600Ω，通过变压器使信号源与负载完全匹配，若这时负载电阻的电流 I L =4mA ，则
(1) 负载电阻应为多大？
(2) 负载的最大功率为多大？
2 、有一交流铁心线圈接在 220V 、 50HZ 的正弦交流电源上，线圈的匝数为 73
3 匝，铁心截面积为 13cm 2 , 求：
(1) 铁心中的磁通最大值和磁感应强度最大值是多少？
(2) 若在铁心上再套一个匝数为 60 的线圈，则此线圈开路电压为多少
1.1高导磁性、磁滞性、磁饱和性
1.2软磁材料、硬磁材料、矩磁材料
1.3铜损、铁损、磁滞、涡流
1.4二、四
1.5励磁电流、磁阻、电源
2×√×√×
3BDAAB
4.1答：为了减小涡流，可采用硅钢片叠成铁心。它不仅有较高的磁导率，还有较大的电
阻率，可使铁心的电阻增大、涡流减小。同时，硅钢片的两面涂有绝缘漆，各片之间相互绝缘可把涡流限制在一些狭长的截面上，从而减小了涡流损失。
4.2答：铁心中出现气隙，铁心磁路的总磁阻会增大很多。由于电源电压不变，铁心中的
主磁通Φm将保持基本不变。根据磁路的欧姆定律可知，磁阻增大，励磁电流也随之增大，从而影响变压器的使用寿命和增加电能损耗。
4.3答：变压器由闭合铁心和绕在其上的一、二次绕组组成，具有变压、变流、变阻抗和
隔离的作用。
5.1 解：(1)I 1 =2.4 ÷ (600+600)=2mA
(2) 负载的最大功率P L =(2 × 10 -3 ) 2 × 150=0.6mw
K=4 ÷ 2=2 负载电阻R L =600 ÷ 2 2 =150Ω
5.2 解： (1)Φ m =220 ÷ (4.44 × 50 × 733)=1.35 × 10 -3 (wb)
B m =(1.35 × 10 -3 ) ÷ (13 × 10 -4 )=1.04(T)
(2)U 20 =(60 ÷ 733) × 220=18V
第二章 变压器 2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因 素？ 答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。 由感应电动势公式Φ=1144.4fN E 可知，空载或负载情况下11E U ≈，主磁通的大小取决于外加电压1U 、频率f 和绕组匝数1N 。 2-2 一台50Hz 的变压器接到60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、 漏抗会怎样变化 答：（1）额定电压不变，则' 1'11144.444.4Φ=Φ=≈N f fN E U N 又5060'=f f ?60 50'=ΦΦ， 即Φ=Φ5' 磁通降低，此时可认为磁路为线性的，磁阻s l R m μ= 不变，励磁磁势m m R N I Φ=?1，∴m m I I 65' =； （2）铁耗：β αf B p m Fe ∝，βα> 铁耗稍有减小； （3）σσσπ11' '1562x L f x = ?=， σσσπ22''25 62x L f x =?= 2-3 在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的？ 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路； 归算原则：保持归算前后副边的磁动势不变。 2-4 利用T 型等效电路进行实际问题计算时，算出的一次和二次侧电压、电流和损耗、功率 是否为实际值，为什么？ 答：一次侧没有经过归算，所以为实际值； 二次侧电压、电流不是实际值，因为归算前后绕组匝数不同，但损耗、功率为实际 值。 2-5 变压器的激磁阻抗和等效漏阻抗如何测定？ 答：激磁阻抗由空载试验测量；等效漏阻抗由短路试验测量。 （具体测量方法略） 2-14 有一台三相变压器，额定容量kKA S N 5000=，额定电压kV kV U U N N 3.61021=， Y ,d 联结，试求：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相电压和相电流。 解：（1）A A U S I N N N 68.28810 35000 311=?==
第三章磁路与变压器模拟考题 一、填空 1 、铁磁材料的磁性能主要表现为：____、_____ 和_____ 。 2 、铁磁材料按其磁性能可分为:_____ 、____ 和_____ 。 3 、在交流铁心线圈电路中，线圈上损耗的功率称为____ ；铁心中损耗的功率称为____ ，该损耗包括____ 损耗和_____ 损耗两部分。 4 、交流铁心线圈电源电压不变，若频率减少一半则线圈电流增至____倍，铜损增至____倍 5 、在直流铁心线圈中磁通不仅与_____有关而且还与磁路的_____有关。而在 交流铁心线圈中，磁通仅与______有关 二、判断题： 1 、变压器的额定容量等于变压器的实际输出功率。（） 2 、变压器的二次侧额定电压 U 2N 在电力系统中是指变压器一次侧施加额定电压时的二次侧空载电压有效值。（） 3 、当变压器一次绕组电压 U 1 一定时，感性负载的功率因素越低，二次绕组电压 U 2 增加的越快。（） 4 、小型变压器的电压变化率一般可达 20% 。（） 5 、将铁心线圈接在直流电源上，若铁心截面积增大，其它条件不变，则铁心磁通将减小。（） 三、选择题： 1 、电力变压器的电压变化率一般在（） A 、 10 % B 、 5 % C 、 20 % D 、 15 % 2 、将交流铁心线圈的铁心截面积增大时，其它条件不变则线圈中电流和磁通（） A 、不变Φ增大 B 、 I 增大Φ不变 C 、 I 减小Φ减小 D 、 I 减小Φ不变
3 、在额定负载时大型电力变压器的效率可达（） A 、 96 % ～ 99 % B 、 90 % ～ 96 % C 、 60 % ～ 90 % D 、 70 % ～ 85 % 4 、变压器二次侧额定电压 220V 空载时电压 230V ，实际运行电压 215V 则其电压变化率为 ( ) A 、 6.5 % B 、 4.3 % C 、 2.3 % D 、 6.8 % 5 、变压器一次侧的等效阻抗为 110Ω、二次侧的电阻性负载为 27.5Ω，则变压器变比是（） A 、 1 B 、 2 C 、 3 D 、 4 四、问答： 1 、为什么各交流电机、电器和变压器铁心普遍采用硅钢片叠成？ 2 、、有一台变压器在修理后铁心出现气隙，这时铁心的磁阻、工作磁通以及励磁电流有何影响？ 3 、试述变压器的基本组成和作用。 五、计算： 1 、已知信号源的交流电动势 E=2.4V ，内阻 R 0 =600Ω，通过变压器使信号源与负载完全匹配，若这时负载电阻的电流 I L =4mA ，则 (1) 负载电阻应为多大？ (2) 负载的最大功率为多大？ 2 、有一交流铁心线圈接在 220V 、 50HZ 的正弦交流电源上，线圈的匝数为 73 3 匝，铁心截面积为 13cm 2 , 求： (1) 铁心中的磁通最大值和磁感应强度最大值是多少？ (2) 若在铁心上再套一个匝数为 60 的线圈，则此线圈开路电压为多少
磁路与变压器 一、选择题： 1、一台Y，d11连接的三相变压器，额定容量S N＝630kVA，额定电压U N1／U N2 ＝10／0.4kV，二次侧的额定电流是：（正确答案是:C） A、 21A B、 36.4A C、 525A D 、909A 2、变压器的额定容量是指： （正确答案是:C） A、一、二次侧容量之和 B、二次绕组的额定电压和额定电流的乘积所决定的有功功率 C、二次绕组的额定电压和额定电流的乘积所决定的视在功率 D 一、二次侧容量之和的平均值 3、变压器铁芯中的主磁通Φ按正弦规律变化，绕组中的感应电动势： （正确答案是:C） A、正弦变化、相位一致 B、正弦变化、相位相反 C、正弦变化、相位滞后900 D 正弦变化、相位与规定的正方向无关 4、一台变压器，当铁芯中的饱和程度增加时，励磁电抗Xm： （正确答案是:B） A、不变 B、变小 C、变大 D 都有可能 5、一台原设计为50Hz的电力变压器，运行在60Hz的电网上，若额定电压值不变，则空载电流： （正确答案是:A） A、减小 B、增大 C、不变 D 减小或增大 6、变压器在( )时，效率最高。： （正确答案是:A） A、额定负载下运行
B、空载运行 C、轻载运行 D 超过额定负载下运行 7、额定电压为10／0.4kV的配电变压器，连接组别一般采用( )接线方式。： （正确答案是:C） A、 Y，y0 B、 D，y11 C、 Y，yn0 D Y，d11 8、多台变压器在并联运行时： （正确答案是:D） A、容量较大的变压器首先满载 B、容量较小的变压器首先满载 C、短路阻抗百分数大的变压器首先满载 D 短路阻抗百分数小的变压器首先满载 9、一台双绕组变压器改接成自耦变压器，变比之间的关系可表示为： （正确答案是:A） A、 Ka＝1＋K B、 Ka＝K－1 C、 K＝Ka＋1 D K＝Ka 10、自耦变压器的变比Ka一般： （正确答案是:B） A、≥2 B、≤2 C、≥10 D ≤10 11、变比k=2的变压器，空载损耗250W(从低压侧测得)，短路损耗1000W(从高压侧测得)，则变压器效率最大时，负载系数βm=( )： （正确答案是:C ） A、 1 B、 2 C、 0.5 D 0.25 12、若将变压器一次侧接到电压大小与铭牌相同的直流电源上，变压器的电流比额定电流( )： （正确答案是:D）
第1章磁路 一、填空： 1.磁通恒定的磁路称为，磁通随时间变化的磁路称为。 答：直流磁路，交流磁路。 2.电机和变压器常用的铁心材料为。 答：软磁材料。 3.铁磁材料的磁导率非铁磁材料的磁导率。 答：远大于。 4.在磁路中与电路中的电势源作用相同的物理量是。 答：磁动势。 5.★★当外加电压大小不变而铁心磁路中的气隙增大时，对直流磁路，则磁通，电 感，电流；对交流磁路，则磁通，电感，电流。 答：减小，减小，不变；不变，减小，增大。 二、选择填空 1.★★恒压直流铁心磁路中，如果增大空气气隙。则磁通；电感；电流；如 果是恒压交流铁心磁路，则空气气隙增大时，磁通；电感；电流。 A：增加 B：减小 C：基本不变 答：B，B，C，C，B，A 2.★若硅钢片的叠片接缝增大，则其磁阻。 A：增加 B：减小 C：基本不变 答：A 3.★在电机和变压器铁心材料周围的气隙中磁场。 A：存在 B：不存在 C：不好确定 答：A 4.磁路计算时如果存在多个磁动势，则对磁路可应用叠加原理。 A：线形 B：非线性 C：所有的 答：A 5.★铁心叠片越厚，其损耗。 A：越大 B：越小 C：不变 答：A 三、判断 1.电机和变压器常用的铁心材料为软磁材料。（）答：对。 2.铁磁材料的磁导率小于非铁磁材料的磁导率。（）答：错。 3.在磁路中与电路中的电流作用相同的物理量是磁通密度。（）答：对。
4. ★若硅钢片的接缝增大，则其磁阻增加。 （ ） 答：对。 5. 在电机和变压器铁心材料周围的气隙中存在少量磁场。 （ ） 答：对。 6. ★恒压交流铁心磁路，则空气气隙增大时磁通不变。 （ ） 答：对。 7. 磁通磁路计算时如果存在多个磁动势，可应用叠加原理。 （ ） 答：错。 8. ★铁心叠片越厚，其损耗越大。 （ ） 答：对。 四、简答 1. 电机和变压器的磁路常采用什么材料制成，这种材料有那些主要特性？ 答：电机和变压器的磁路常采用硅钢片制成，它的导磁率高，损耗小，有饱和现象存在。 2. ★磁滞损耗和涡流损耗是什幺原因引起的？它们的大小与那些因素有关？ 答：磁滞损耗由于B 交变时铁磁物质磁化不可逆，磁畴之间反复摩擦，消耗能量而产生的。它与交变频率f 成正比，与磁密幅值 B m 的α次方成正比。V fB C p n m h h = 涡流损耗是由于通过铁心的磁通ф发生变化时，在铁心中产生感应电势，再由于这个感应电势引起电流（涡流）而产生的电损耗。它与交变频率f 的平方和 B m 的平方成正比。 V B f C p m e e 2 22?= 3. 什么是软磁材料？什么是硬磁材料？ 答：铁磁材料按其磁滞回线的宽窄可分为两大类:软磁材料和硬磁材料。磁滞回线较宽，即矫顽力大、剩磁也大的铁磁材料称为硬磁材料，也称为永磁材料。这类材料一经磁化就很难退磁，能长期保持磁性。常用的硬磁材料有铁氧体、钕铁硼等，这些材料可用来制造永磁电机。磁滞回线较窄，即矫顽力小、剩磁也小的铁磁材料称为软磁材料。电机铁心常用的硅钢片、铸钢、铸铁等都是软磁材料。 4. 磁路的磁阻如何计算？磁阻的单位是什么？ 答：m R A μ= l ，其中：μ为材料的磁导率；l 为材料的导磁长度；A 为材料的导磁面积。磁阻的单位为A/Wb 。 5. ★说明磁路和电路的不同点。 答：1）电流通过电阻时有功率损耗，磁通通过磁阻时无功率损耗； 2）自然界中无对磁通绝缘的材料； 3）空气也是导磁的，磁路中存在漏磁现象； 4）含有铁磁材料的磁路几乎都是非线性的。 6．★说明直流磁路和交流磁路的不同点。 答：1）直流磁路中磁通恒定，而交流磁路中磁通随时间交变进而会在激磁线圈内产生感应电动势； 2）直流磁路中无铁心损耗，而交流磁路中有铁心损耗；
变压器习题43198
第一篇 变压器 一、填空题： 1. 变压器工作原理的基础是 电磁感应 定律。 2. 变压器二次绕组的额定电压是指变压器一次绕组加 额定电压 ，二次绕组的 空载线 电压。 3. 在变压器中，同时和一次绕组、二次绕组相交链的磁通称为 主磁通 ，仅和一侧绕组交 链的磁通称为 漏磁通 。 4. 变压器磁场中的磁通按照性质和作用的不同，分为 主磁通 和 漏磁通 ，主磁通 的作用是 传递能量 ，漏磁通的作用是 产生漏电抗压降 。 5. 一台变压器的额定频率为60Hz ，现将它接到50Hz 的电网上运行，若电压和线圈匝数均 不变，则铁心中的磁通大约为原值的 1.2 倍。 6. ★一台额定频率为50Hz 的电力变压器接于60Hz 、电压为变压器6/5倍额定电压的电网 上运行，此时变压器磁路饱和程度__不变_，励磁电流_不变_，励磁电抗_增大_，漏电抗__增大_。 7. 当变压器主磁通按正弦规律变化时，（考虑磁路的饱和）其空载电流波形为__尖顶波 ___。 8. 变压器的变比为k ，如果将二次绕组折合到一次绕组，则2 I '= _221I I k '=___，2E ' =__22E kE '= ，2Z '=_222Z k Z '=_。 9. 变压器等效电路中的X m 是对应于__主磁通__的电抗，R m 是表示_____铁耗___的等效电 阻。 10. 变压器额定电压下负载运行时，当负载电流增大时，铜耗将_ 增大 ；铁耗将 不变 。 11. 三相变压器的联结组标号反映的是变压器高、低压侧对应 线电动势 之间的相位关系。 12. 两台变压器并联运行，第一台短路电压U K I =5%U N ，第二台短路电压U K II =7%U N ，负载时，第___一 ____台变压器先达到满载。 13. 三相变压器理想并联运行的条件为___各变压器的变压比相等__，__联结组标号相同__， __短路阻抗的标幺值相等____，其中必须满足的条件是____联结组标号相同____。 14. 通过 空载 和 短路 实验可求取变压器的参数。 二、单项选择题： 1. 一台三相电力变压器S N =560KVA ，U 1N /U 2N =10000/400V ，Dy 接法，负载时忽略励磁电流，低压侧相电流为808.3A 时，则高压侧的相电流为 3 。 （1）808.3A ； （2）56A ； （3）18.67A 2. 三相变压器一次侧的额定电流为 1 。
第六章 磁路与变压器 一、内容提要 变压器是一种静止的电磁装置，原绕组（一次绕组）和副绕组（二次绕组）没有电的直接联系，通过交变磁场，利用电磁感应关系实现能量变换。在变压器中既有磁路问题，又有电路问题，变压器是磁路的具体应用，学习磁路是了解变压器的基础。因此本章在学习变压器理论之前讲述了磁路的基本概念及构成磁路的铁磁材料的性能；介绍了变压器理论、电机理论中常用的电磁定律及交流磁路的特点。简单地讲述了变压器的结构、工作原理、铭牌数据及变压器的外特性、效率性和变压器绕组的同极性端；并重点讲述了变压器电压、电流、阻抗的变换功能。 二、基本要求 1、了解磁路的概念和磁路中几个基本物理量 2、了解交流磁路和直流磁路的异同； 3、重点掌握分析磁路的基本定律，理解铁心线圈电路中的电磁关系、电压电流关系及功率与能量问题； 4、掌握变压器的基本结构、工作原理、铭牌数据、绕组的同极性端、外特性、损耗和效率特性； 5、掌握变压器的电压、电流、阻抗变换。 三、学习指导 磁路部分是学习变压器以及后面学习电动机内容的基础，学习磁路时可以与电路中的内容联系对比来加深理解和记忆。 1、磁场的基本物理量 1）磁感应强度B ：表示磁场内某点的磁场强弱和方向的物理量。它是一个矢量，与电流之间的方向用右手螺旋定则确定。单位：特【斯拉】（T ）。 2）磁通Ф：磁感应强度B 与垂直于磁场方向的面积S 的乘积，即Ф=BS 。单位：韦【伯】（Wb ）。 3）磁场强度H ：计算磁场时所引用的一个物理量，也是矢量，通过它来确定磁场与电流之间的关系。单位：安【培】每米（A/m ）。 4）磁导率μ：用来表示磁场媒质磁性的一个物理量，也是用来衡量物质导磁能力的物理量。H B =μ，单位：亨【利】每米（H/m ）。真空导磁率为H/m 10470-?=πμ。 2、磁性材料与磁性能 1）、磁路 由于磁性物质（铁磁材料）具有高的导磁性。可用来构成磁通绝大部分通过的路径，这种磁路径称为磁路。 2）、磁通 磁通包括：主磁通和漏磁通 主磁通是磁通的绝大部分，沿铁心闭合起能量传递媒介作用，所经磁路是非线性的。
第三章 变压器 一、填空： 1. 变压器空载运行时功率因数很低，其原因为 。 答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。 2. 变压器的副端是通过 对原端进行作用的。 答：磁动势平衡和电磁感应作用。 3. 引起变压器电压变化率变化的原因是 。 答：负载电流的变化。 4. 联接组号不同的变压器不能并联运行，是因为 。 答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。 5. 变压器副边的额定电压指 。 答：原边为额定电压时副边的空载电压。 6. 通过 和 实验可求取变压器的参数。 答：空载和短路。 7. 变压器的结构参数包括 ， ， ， ， 。 答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。 8. 在采用标幺制计算时，额定值的标幺值为 。 答：1。 9. 既和原边绕组交链又和副边绕组交链的磁通为 ，仅和一侧绕组交链的磁通为 。 答：主磁通，漏磁通。 10. 变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。 答：自耦变压器。 11. 并联运行的变压器应满足（1） ，（2） ， （3） 的要求。 答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。 12. 变压器运行时基本铜耗可视为 ，基本铁耗可视为 。 答：可变损耗，不变损耗。 二、选择填空 1. 三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下， cos 越高，则 。 A ：副边电压变化率Δu 越大，效率η越高， B ：副边电压变化率Δu 越大，效率η越低， C ：副边电压变化率Δu 越大，效率η越低， D ：副边电压变化率Δu 越小，效率η越高。 答：D 2. 一台三相电力变压器N S =560kVA ，N N U U 21 =10000/400(v), D,y 接法，负载时忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 。 A ： 808.3A ， B: 56A ， C: 18.67A ， D: 32.33A 。 答：C 3. 一台变比为k ＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那末原边的励磁阻抗标幺值是 。 Ａ：１６, Ｂ：１６００,

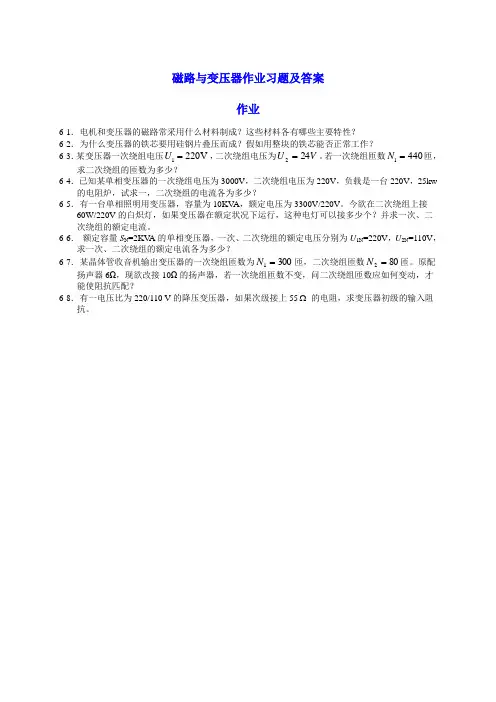

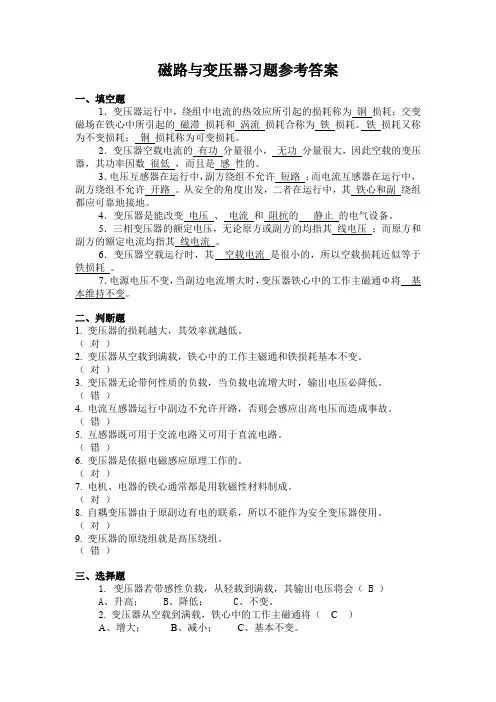

第五章磁路与变压器习题参考答案 一、填空题： 1．变压器运行中，绕组中电流的热效应所引起的损耗称为损耗；交变磁场在铁心中所引起的损耗和损耗合称为损耗。损耗又称为不变损耗；损耗称为可变损耗。 2．变压器空载电流的分量很小，分量很大，因此空载的变压器，其功率因数，而且性的。 3．电压互感器在运行中，副方绕组不允；而电流互感器在运行中，副方绕组不允许。从安全的角度出发，二者在运行中，绕组都应可靠地接地。 4．变压器是能改变、和的的电气设备。 5．三相变压器的额定电压，无论原方或副方的均指其；而原方和副方的额定电流均指其。 6．变压器空载运行时，其是很小的，所以空载损耗近似等于。 7．电源电压不变，当副边电流增大时，变压器铁心中的工作主磁通Φ将基本维持不变。 二、判断题： 1. 变压器的损耗越大，其效率就越低。（） 2. 变压器从空载到满载，铁心中的工作主磁通和铁损耗基本不变。（） 3. 变压器无论带何性质的负载，当负载电流增大时，输出电压必降低。（） 4. 电流互感器运行中副边不允许开路，否则会感应出高电压而造成事故。（） 5. 互感器既可用于交流电路又可用于直流电路。（） 6. 变压器是依据电磁感应原理工作的。（） 7. 电机、电器的铁心通常都是用软磁性材料制成。（） 8. 自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。） 9. 变压器的原绕组就是高压绕组。（） 三、选择题： 1. 变压器若带感性负载，从轻载到满载，其输出电压将会（） A、升高； B、降低； C、不变。 2. 变压器从空载到满载，铁心中的工作主磁通将） A、增大； B、减小； C、基本不变。 3. 电压互感器实际上是降压变压器，其原、副方匝数及导线截面情况是（）
第6章 磁路与铁心线圈电路 62、某单相变压器如图所示，两个原绕组的额定电压均为110V ，副绕组额定电压为，若电源电压为220V ，则应将原绕组的( a )端相连接，其余两端接电源。 (a)2和3； (b)1和3； (c)2和4。 63、变压器的铁损耗包含( b )，它们与电源的电压和频率有关。 (a)磁滞损耗和磁阻损耗 ； (b)磁滞损耗和涡流损耗； (c)涡流损耗和磁化饱和损耗。 64、变压器的铜损耗与负载的关系是( a )。 (a)与负载电流的平方成正比例； (b)与负载电流成正比例； (c)与负载无关。 65、变压器副边的额定电压是指当原绕组接额定电压时副绕组( b )。 (a)满载时的端电压； (b)开路时的端电压； (c)满载和空载时端电压的平均值。 66、一个R L =8的负载，经理想变压器接到信号源上，信号源的内阻R 0=800，变压器原绕组的匝数N 1=1000，若要通过阻抗匹配使负载得到最大功率，则变压器副绕组的匝数N 2应为( a )。 (a)100； (b)1000； (c)500。 67、一个负载R L 经理想变压器接到信号源上，已知信号源的内阻R 0=800，变压器的变比K=10。若该负载折算到原边的阻值R L 正好与R 0达到阻抗匹配，则可知负载R L 为 ( c )。 (a)80 ； (b)； (c)8。 68、一个信号源的电压U S =40V ，内阻R 0=200，通过理想变压器接R L =8 的负载。为使负载电阻换算到原边的阻值'=R L 200 Ω，以达到阻抗匹配，则变压器的变比K 应为( c )。 (a)25； (b)10； (c)5。 69、某理想变压器的变比K=10，其副边负载的电阻R L =8 。若将此负载 电阻折算到原边，其阻值'R L 为( b )。 (a)80； (b)800； (c)。 70、输出变压器原边匝数为N 1，副边绕组有匝数为N 2和N 3的两个抽头。将16的负载接N 2抽头，或将4的负载接N 3抽头，它们换算到原边的阻抗相等，均能达到阻抗匹配，则N 2:N 3应为( c )。 (a)4:1； (b)1:1； (c)2:1。
1. 下列说法中正确的是（ ） a ． 硅钢片具有高导磁率，可制造永久磁铁； b ． 调压器（自耦变压器）既可调节交流电压，也可调节直流电压； c ． 交流继电器铁心上有短路铜环，是为了防震； d ． 直流电磁铁消耗的功率有铜损和铁损。 2. 变压器的容量S N 一定，其输出有功功率不仅取决于负载的______大小，还取决于负载 的______高低。 3. 某信号源内阻为512Ω，若要使它向8Ω的喇叭输出最大功率，则输出变压器的变比K 应为多大？ 4. 将直流继电器接在同样电压的交流电源上使用，结果（ ） a ． 没有影响，照常工作； b ． 电流过小，吸力不足，铁心发热； c ． 电流过大，烧坏线圈。 5. 某变压器额定电压为220V/110V ，今电源电压为220V ，欲将其升高到440V ，可采用（ ） a ． 将副绕组接到电源上，由原绕组输出； b ． 将副绕组匝数增加到4倍； c ． 将原绕组匝数减少为1/4。 6. 某电源变压器的容量为100V A ，额定电压为380V/220V 。（1）若接一只220V ，40W 的 白炽灯，则消耗铜损R Cu ＝2W ，铁损R Fe ＝3W ，试求副边电流和效率，输出视在功率占容量百分之几？（2）若接一只220V ，40W ，功率因数5.0cos =?的日光灯（不计镇流器的功率损失），试求副边电流，铜损，和效率（铁损正比于电压），输出视在功率占容量百分之几？ 7. 有一空载变压器，原边加额定电压220V ，并测得原绕组电阻R 1＝10Ω，试问原边电流 是否等于22A ？ 8. 如果变压器原绕组的匝数增加一倍，而所加电压不变，试问励磁电流将有何变化？ 9. 有一台电压为220V/110V 的变压器，N 1＝2000，N 2＝1000。有人想省些铜线，将匝数减 为400和200，是否也可以？ 10. 变压器的额定电压为220V/110V ，如果不慎将低压绕组接到220V 电源上，试问励磁电 流有何变化？后果如何？ 11. 交流电磁铁在吸合过程中气隙减小，试问磁路磁组、线圈电感、线圈电流以及铁中心磁 通的最大值将作何变化（增大、减小、不变或近于不变）？ 12. 有一线圈，其匝数N ＝1000，绕在由铸钢制成的闭合铁心上，铁心的截面积S Fe ＝20cm 2， 铁心的平均长度l Fe ＝50cm 。如要在铁心中产生磁通φ＝0.002Wb ，试问线圈中应通入多大直流电流？ 13. 如果上题的铁心中含有一长度为δ＝0.2cm 的空气隙（与铁心柱垂直），由于空气隙较短， 磁通的边缘扩散可忽略不计，试问线圈中的电流必须多大才可使铁心中的磁感应强度保持上题中的数值？ 14. 在题12中，如将线圈中的电流调到2.5A ，试求铁心中的磁通。 15. 为了求出铁心线圈的铁损，先将它接在直流电源上，从而测得线圈的电阻为1.75Ω；然 后接在交流电源上，测得电压U ＝120V ，功率P ＝70W ，电流I ＝2A ，试求铁损和线圈的功率因数。 16. 有一交流铁心线圈，接在f ＝50Hz 的正弦电源上，在铁心中得到磁通的最大值φm ＝2.25 ×10－3Wb 。现在在此铁心上再绕一个线圈，其匝数为200。当此线圈开路时，求其两端
第一章 变压器基本工作原理和结构 1-1从物理意义上说明变压器为什么能变压，而不能变频率？ 答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dt d N e 01 1φ-=, dt d N e 0 22φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈ E 1, U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。 1-2 (试)从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？ 答：由dt d N e 01 1φ-=, dt d N e 0 22φ-=, 可知 , 2211N e N e =，所以变压器原、副两边每匝感应电动势 相等。又U 1≈ E 1, U 2≈E 2 , 因此， 2 2 11N U N U ≈， 当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以 1 1 2 2N U N U =将增大。或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大， 又m fN U Φ=2244.4，故U 2增大。 1-3 (试)变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？ 答：不会。因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组 中产生感应电动势。 1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？ 答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。 1-5变压器有哪些主要部件，它们的主要作用是什么？ 答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。 绕组: 构成变压器的电路,它是变压器输入和输出电能的电气回路。 分接开关: 变压器为了调压而在高压绕组引出分接头,分接开关用以切换分接头,从而实现变压器调压。 油箱和冷却装置: 油箱容纳器身,盛变压器油,兼有散热冷却作用。 绝缘套管: 变压器绕组引线需借助于绝缘套管与外电路连接，使带电的绕组引线与接地的油箱绝缘。 1-6变压器原、副方和额定电压的含义是什么？ 答：变压器二次额定电压U 1N 是指规定加到一次侧的电压，二次额定电压U 2N 是指变压器一次侧加额定电压，二次侧空载时的端电压。 1-7 有一台D-50/10单相变压器，V U U kVA S N N N 230/10500/,5021==，试求变压器原、副线圈的
第三章 三相变压器及运行 目录 第一节 三相变压器的磁路 (1) 第二节 三相变压器的连接组 (2) 第三节 三相变压器绕组连接法及其磁路系统对电动势波形的影响 (5) 第四节 变压器的并联运行 (7) 小结 (11) 思考题 (12) 第一节 三相变压器的磁路 三相变压器的磁路系统可分为各相磁路彼此独立和各相磁路彼此相关两类。 一、各相磁路彼此独立 如把三个完全相同的单相变压器的绕组按一定方式作三相连接便构成为三相变压器，常称为三相变压器组，如图3-1所示。这种变压器的各相磁路是彼此独立的，各相主磁通以各自铁芯作为磁路。因为各相磁路的磁阻相同，当三相绕组接对称的三相电压时，各相的励磁电流也相等。 图3-1 三相变压器组的磁路系统 二、各相磁路彼此相关 如果把图3-1的三个单相铁芯合并成如图3-2(a)所示的结构，图中，通过中间三个芯柱的 磁通便等于三相磁通的总和。当外施电压为对称三相电压，三相磁通也对称，其总和 ，即在任意瞬间，中间芯柱磁通为零。因此，在结构上可省去中间的芯 柱，如图3-2(b)所示。这时，三相磁通的流通情形和星形接法的电路相似，在任一瞬间各相磁通均以其它两相为回路，仍满足了对称要求。为生产工艺简便，在实际制作时常把三个芯柱排列在同一平面上，如图3-2(c)所示。人们称这种变压器为三相三铁芯柱变压器，或简称为三相铁芯式变压器。三芯柱变压器中间相的磁路较短，即使外施电压为对称三相电压，
三相励磁电流也不完全对称，其中间相励磁电流较其余两相为小。但是与负载电流相比励磁电流很小，如负载对称，仍然可以认为三相电流对称。 图3-2 三相铁芯式变压器的磁路系统 第二节三相变压器的连接组 一、三相变压器绕组的接法 在三相变压器中，我们用大写字母A、B、C表示高压绕组的首端，用X、Y、Z表示 高压绕组的末端，用小写字母a、b、c表示低压绕组的首端，用x、y、z表示低压绕组的末端。 对于电力变压器，不论是高压绕组或是低压绕组，我国电力变压器标准规定只采用星形接法或三角形接法。兹以高压绕组为例，把三相绕组的三个末端连在一起，而把它们的首端引出，便是星形接法，以字母Y表示。如图3-3(a)所示。如把一相的末端和另一相的首端连接起来，顺序连接成一闭合电路，便是三角形接法，以字母D表示。三角形接法有两种连接顺序，一种按AX-CZ-BY顺序，如图3-3(b)所示; 一种按AX-BY-CZ顺序，如图3-3(c)所示。 因此，三相变压器可以连结成如下几种形式：①Y y或YN y或Y yn; ②Y d或YN d; ③D y 或D yn; ④D d。其中大写表示高压绕组接法，小写表示低压绕组接法，字母N、n是星形接法的中点引出标志。 图3-3 三相绕组连接法 (a)Y连接法； (b) D连接法AX-CZ-BY; (c) D连接法AX-BY-CZ 二、连接组别及标准连接组

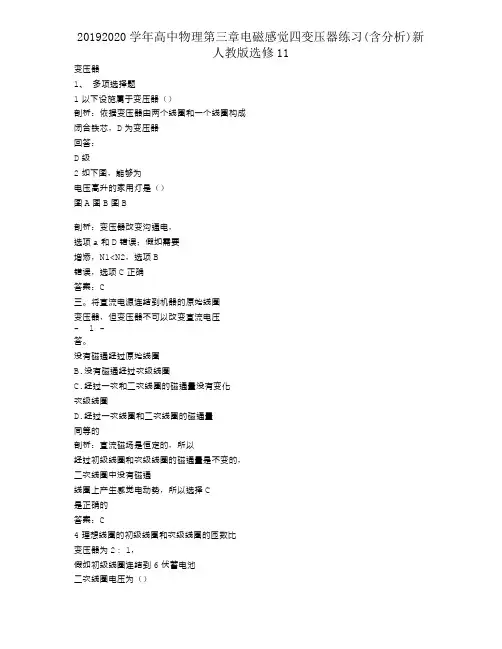

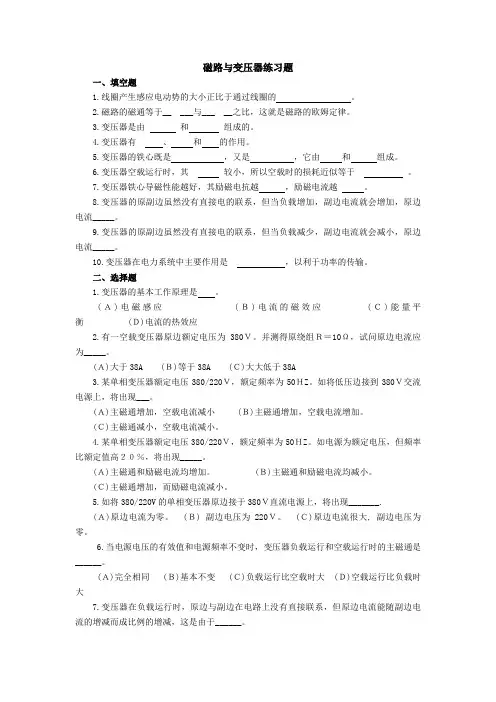

第4章磁路与变压器复习练习题 一、填空题 1.线圈产生感应电动势的大小正比于通过线圈的磁通量的变化率。 2.磁路的磁通等于__磁势___与___磁阻__之比，这就是磁路的欧姆定律。 3.变压器是由原、副线圈和闭合铁心组成的。 4.变压器有变电压、变电流和变阻抗的作用。 5.变压器的铁心既是变压器的磁路，又是器身的骨架，它由铁柱和铁轭组成。 6.变压器空载运行时，其铜耗较小，所以空载时的损耗近似等于铁耗。 7.变压器铁心导磁性能越好，其励磁电抗越大，励磁电流越小。 8.变压器的原副边虽然没有直接电的联系，但当负载增加，副边电流就会增加，原边电流 __增加___。 9.变压器的原副边虽然没有直接电的联系，但当负载减少，副边电流就会减小，原边电流 __减少___。 10.变压器在电力系统中主要作用是更换电压，以利于功率的传输。 二、选择题 1.变压器的基本工作原理是 C 。 (Ａ)电磁感应 (Ｂ)电流的磁效应 (Ｃ)能量平衡 (Ｄ)电流的热效应 2.有一空载变压器原边额定电压为380Ｖ。并测得原绕组Ｒ＝10Ω，试问原边电流应为__C____。 (Ａ)大于38A (Ｂ)等于38A (Ｃ)大大低于38A 3.某单相变压器额定电压380/220Ｖ，额定频率为50ＨZ。如将低压边接到380Ｖ交流电源上，将出现___B___。 (Ａ)主磁通增加，空载电流减小 (Ｂ)主磁通增加，空载电流增加。 (Ｃ)主磁通减小，空载电流减小。 4.某单相变压器额定电压380/220Ｖ，额定频率为50ＨZ。如电源为额定电压，但频率比额定值高２０％，将出现___B___。 (Ａ)主磁通和励磁电流均增加。 (Ｂ)主磁通和励磁电流均减小。 (Ｃ)主磁通增加，而励磁电流减小。 5.如将380/220V的单相变压器原边接于380Ｖ直流电源上，将出现__C_____. (Ａ)原边电流为零。 (Ｂ) 副边电压为220Ｖ。 (Ｃ)原边电流很大, 副边电压为零。 6.当电源电压的有效值和电源频率不变时，变压器负载运行和空载运行时的主磁通是___B____。 (Ａ)完全相同 (Ｂ)基本不变 (Ｃ)负载运行比空载时大 (Ｄ)空载运行比负载时大7.变压器在负载运行时，原边与副边在电路上没有直接联系，但原边电流能随副边电流的增减而成比例的增减，这是由于____C___。 (Ａ)原绕组和副绕组电路中都具有电动势平衡关系；(Ｂ)原绕组和副绕组的匝数是固定的; (Ｃ)原绕组和副绕组电流所产生的磁动势在磁路中具有磁动势平衡关系。 8.今有变压器实现阻抗匹配，要求从原边看等效电阻是50Ω，今有2Ω电阻一支，则变压器的变比Ｋ＝___D_____。 (Ａ) 100；(Ｂ) 25；(Ｃ) 0.25；(Ｄ) 5。 9.变压器原边加220Ｖ电压，测得副边开路电压为22Ｖ，副边接负载Ｒ2＝11Ω，原边等效负载阻抗为__A___Ω。 (Ａ) 1100；(Ｂ) 110；(Ｃ) 220；(Ｄ) 1000。
