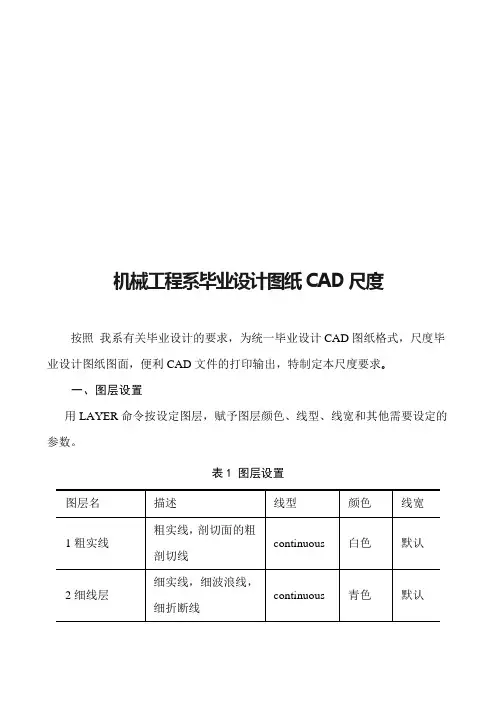

机械工程系毕业设计图纸CAD规范
根据我系有关毕业设计的要求，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，方便CAD文件的打印输出，特制定本规范要求。
一、图层设置
用LAYER命令按设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。
表1 图层设置
说明：
a. 0层一般不允许放任何东西，是做块用的；
b 不要在“定义点”（DEFPOINTS）层上画图，因为该层默认不打印；
c 每个CAD文件中对层的定义应该一致，否则出图时多张图纸拼接到一个文件里会有干扰；
d 打印出图时线宽的实现一般有两种方法：按颜色、按线宽。若图层中线宽的设置为“默认”（如表1）则打印时按照图形对象的颜色设置不同线宽出图；若图层中设置了具体的线宽则可按线宽出图。
习惯在图层上设置线宽的可按照下述方法设置：
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，对应的细线宽度采用0.25或0.35 mm。
机械工程的CAD制图所使用的字体，应按GB/T13362.4~13362.5中的要求：字体的号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；汉字的高度h不应小于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，汉字在输出时一般采用正体。
字体高度与图纸幅面之间的选用关系参见表2，以避免出现打印后图面字体过大或者过小的情况。
表2 字高与图幅的关系
表3 文字样式的设置
说明：
a 每个CAD文件中对文字样式的定义和使用应该一致，否则多张图纸拼接到一个文件里出图时会有干扰；
b 以A0图纸为例，尺寸文字和表格文字高度为5，相关文字如：标题栏中图名高度为10，“技术要求”和标题栏中单位名称高度为7；
c 文字样式中的字体文件应选用矢量字体（见表3），避免使用“仿宋
_GB2312”这样的填充字体。
建立一个名为“机械1”的标注样式，具体设置如表4。
表4 标注样式的设置
说明：
a 以“机械1”为基础样式建立“角度”子样式，设置内容为：“文字对齐”—“水平”，以保证标注角度时，角度数字是水平的；
b “机械1”标注样式适用于A2、A3、A4图幅，参照表4另建立“机械2”标注样式（适用于A0、A1图幅），将其中“箭头大小”改为3.5，“文字高度”改为5即可；
c 标注样式中的“使用全局比例”，默认为1，适合于标注图纸比例为1：1的情况，若图纸比例不为1：1，设置方法参考后面的说明。
四、图框的绘制和CAD作图顺序
1 图纸幅面和格式
图纸幅面指的是图纸宽度与长度组成的图面。绘图时应优先采用表5所规定的基本幅面。必要时也允许加长幅面。
表5 图纸幅面及图框格式尺寸
每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。参考标题栏和明细表表头如下：
图1 标题栏
图2 明细表
2CAD作图顺序和图纸比例
CAD作图顺序一般为：准备绘图环境、绘制投影视图、套入图框、标注尺寸、注写文字、填充剖面线、检查，出图。
机械图纸常用比例见表6.
表6 常用比例
说明：
a CAD作图时机件和装配体的投影视图一定按照1：1的比例绘制，若图纸比例不为1：1，则在CAD中调整图框的大小。例如某零件图决定用A4图幅1：2的图纸比例，则在CAD中插入放大了2倍的A4图框；反之若是2：
1的图纸比例，则在CAD中插入缩小0.5倍的A4图框。这样在输出的时候打印成标准A4（297X210）的大小，即实现了对图形的缩小或是放大。
b 在上述过程中还牵连到相应的尺寸标注样式，文字高度等。例如A4图幅1：2的图纸比例，CAD中插入放大了2倍的A4图框后进行尺寸标注时，标注样式的“使用全局比例”一项也应设为2，文字命令写文字时，高度也应乘以2，这一切都缘于打印过程中所有对象会缩小0.5倍。反之亦然。
五、图纸打印和其他问题的说明
1 一般情况下，只要CAD图纸符合上述规范，打印时会很顺利，为了提高出图速度和质量，减少差错，建议事先将多个CAD图形文件拼接到一个文件里面。一般A0滚筒绘图仪整卷图纸宽910mm，两个夹纸器间的距离为860mm，A0宽为841mm，所以出图时须将多张图纸拼接成宽度为841的长方形（长度方向不变），图框之间留5mm的间隙即可。
2 为了提高绘图效率，可根据本规范要求定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。
有关样板图可到中下载。
3 AutoCAD图形在保存的时应存成2004及以下版本，以方便CAD文件交流、打印。
4 推荐在AutoCAD上安装使用天河CAD软件，以进一步提高作图效率。
问题
何种病毒能够感染AutoCAD? 及如何避免。
解决方法
嵌入图形文件的VBA 宏病毒和打开图形文件时就自动运行的AutoLISP 是能够感染AutoCAD? 的两种主要病毒。
VBA 宏病毒
自AutoCAD 2000 起AutoCAD 就含有VBA ，从而使得VBA 对象嵌入图形文件成为可能。一旦VBA 宏成为图形文件的组成部分，则当图形文件加载时它就处于活跃状态。如果该图形文件被共享，宏就有可能感染任意一台宏处于活跃状态的计算机。VBA 宏病毒能够更改图形文件的数据，进入硬盘和注册表，甚至能够访问Windows API。
基于AutoLISP 的病毒
基于AutoLISP 的病毒通常通过在打开图形文件时就自动运行的AutoLISP 文件发作。这类启动项AutoLISP 文件包括
acad2009doc.lsp : 它是欧特克公司提供的打开图形文件时就运行的文件。
acad2009.lsp : 它是欧特克公司提供的启动AutoCAD 程序时就运行的文件。
acaddoc.lsp : 它是用户建立的打开图形文件时就运行的文件。
acad.lsp : 它是启动AutoCAD 程序时就运行的原始文件。
通常感染AutoLISP 宏病毒是通过以下这些基本途径。典型情况是，收到包含图形文件和其中一种启动项AutoLISP 文件的 .zip 文件或文档，而当解压到文件夹并运行其中的图形文件时，文件中所包含的AutoLISP 文件也同时被加载，这就足以激活病毒。一旦病毒文件加载，病毒文件就会执行。
不要低估AutoLISP 文件的能量。它不但是极强的AutoCAD ?编程语言，而且能够
执行AutoCAD 命令
VBA 宏 运行
startapp 方式执行Windows 用apps
生成、修改、删除所在计算机中的文件
对Windows注册表有完全访问权限
如何避免感染病毒
AutoLISP 大多数主流杀毒软件都能检测出基本的病毒并将它们加以隔离。与此同时可通过养成以下习惯减少感染这类病毒的可能：
不要盲目解压未经检查的压缩文档
AutoLISP 基于的病毒通常随同其他文件侵入系统。在解压收到压缩文档(.zip, .rar 等等)至网络或本机硬盘之前务必要检测其内容。要特别留意含有可执
行文件(.exe) 或VBA AutoLISP 文件和 AutoLISP 、ObjectARX文件(.arx)、文件的压缩文档。
禁止在未检测前运行未知的AutoLISP 文件或VBA 宏
目前有许多有用的VBA和AutoLISP文件可供用户和程序员下载和共享。其中的大多数也许是好的，但如果不了解文件来源，则不能假定它是安全的。VBA和AutoLISP文件是强有力的可运行语言，它们不仅仅能够影响当前图形文件。除非完全了解文件出处和作者，在使用文件前花时间对其加以检测是值得的。
允许AutoCAD执行宏病毒保护
预估到宏所导致的潜在问题，AutoCAD软件很早就包含了在打开图形文件或项目文件时对嵌入宏的警告。在警告对话框中，可在宏运行之前对其禁用。警告对话框默认情况下是嵌入在AutoCAD 中的。如果该对话框因其他原因被禁用，可这样恢复：运行VBARUN命令，选择Options 按钮，选中“Enable macro virus protection”。此设置将保存于当前配置文件中。
采取这些方法加上勤奋和常识，就可以轻松避免病毒侵入AutoCAD 工作环境中。
