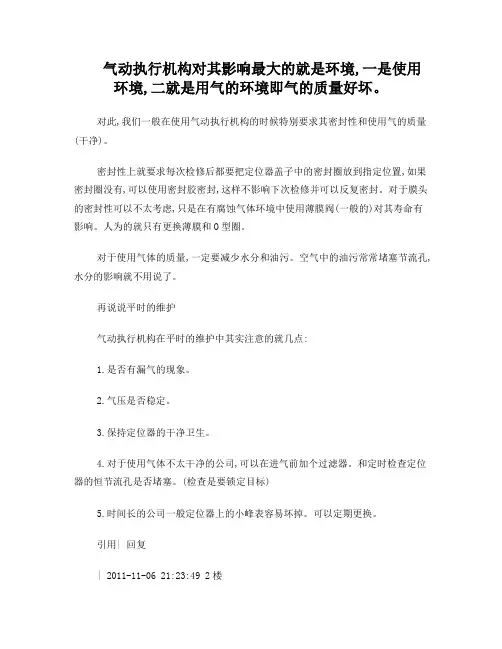

气动执行机构对其影响最大的就是环境，一是使用环境，二就是用气的环境即气的质量好坏。
对此，我们一般在使用气动执行机构的时候特别要求其密封性和使用气的质量（干净）。
密封性上就要求每次检修后都要把定位器盖子中的密封圈放到指定位置，如果密封圈没有，可以使用密封胶密封，这样不影响下次检修并可以反复密封。对于膜头的密封性可以不太考虑，只是在有腐蚀气体环境中使用薄膜阀（一般的）对其寿命有影响。人为的就只有更换薄膜和O型圈。
对于使用气体的质量，一定要减少水分和油污。空气中的油污常常堵塞节流孔，水分的影响就不用说了。
再说说平时的维护
气动执行机构在平时的维护中其实注意的就几点：
1.是否有漏气的现象。
2.气压是否稳定。
3.保持定位器的干净卫生。
4.对于使用气体不太干净的公司，可以在进气前加个过滤器。和定时检查定位器的恒节流孔是否堵塞。（检查是要锁定目标）
5.时间长的公司一般定位器上的小峰表容易坏掉。可以定期更换。
引用| 回复
| 2011-11-06 21:23:49 2楼
bhdxzgp
1.要经常检查反馈连杆连接是否完好，有紧固螺钉的要检查是否松动。
2.定位器中反馈连杆的轴要做好润滑，防止动作迟滞，使反馈滞后。
3.要经常检查定位器中是否有不该漏气的地方漏气，发现这种情况应在工艺允许的时候更换密封垫。
4.要保证仪表风清洁，即要保证过滤减压阀好用，防止堵塞定位器中的气路。
引用| 回复
| 2011-11-07 07:47:38 3楼
勇者
气动阀门定位器接收来自控制器或控制系统中4～20mA等弱电信号，并向气动执行机构输送空气信号来控制阀门位置的装置。其与气动调节阀配套使用，构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号，控制调节阀的动作。同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确定位。
（1）调节阀不动作。故障现象及原因如下：
a.无信号、无气源：①气源未开。②由于气源含水在冬季结冰，导致风管堵塞或过滤器、减压阀堵塞失灵。③压缩机故障。④气源总管泄漏。
b.有气源，无信号：①调节器故障。②信号管泄漏。③定位器波纹管漏气。④调节网膜片损坏。
c.定位器无气源：①过滤器堵塞。②减压阀故障。③管道泄漏或堵塞。
d.定位器有气源，无输出：定位器的节流孔堵塞。
e.有信号、无动作：①阀芯脱落，②阀芯与阀座卡死。③阀杆弯曲或折断。④阀座阀芯冻结或焦块污物。⑤执行机构弹簧因长期不用而锈死。
（2）调节阀的动作不稳定，故障现象和原因如下：
a.气源压力不稳定：①压缩机容量太小。②减压阀故障。
b.信号压力不稳定：①控制系统的时间常数（T=RC）不适当。②调节器输出不稳定。
c.气源压力稳定，信号压力也稳定，但调节阀的动作仍不稳定：①定位器中放大器的球阀受脏物磨损关不严，耗气量特别增大时会产生输出震荡。②定位器中放大器的喷咀挡板不平行，挡板盖不住喷咀。③输出管、线漏气。④执行机构刚性太小。⑤阀杆运动中摩擦阻力大，与相接触部位有阻滞现象。
引用| 回复
| 2011-11-07 11:50:42 4楼
天行健
阀门定位器(又称：气动阀门定位器）是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。
1 、阀门定位器不能完成自动校准
通常校准阀门定位器时，我们直接使用手操器中的自动校准功能即可完成调节阀的校准工作，但有时会出现自动校准不能通过的情况，这时可以使用手操器中的手动校准功能，当手动校准通过后，再进行自动校准一般就没有问题了。
2 、阀门定位器不能完成自动和手动校准
当定位器的自动和手动校准都不能通过时，主要应该按以下步骤检查处理：
(1)确认气路没有问题，阀门定位器的气路没有被堵塞；
(2)检查是否由于安装等问题使阀门在开关过程中有卡涩现象；
(3)检查智能定位器中设置的阀门的参数是否正确无误，如阀门的型号和尺寸等参数应和实际相一致，特别需要注意的是阀门的型号应与实际使用的相一致，因为阀门的型号中包含了厂家对该阀门的许多隐含设置参数，如果在手操器的设置中选错了阀门的型号，就会造成一些不可预见的错误；
(4)阀门定位器反馈杆安装位置不合适也会造成智能定位器不能完成自动和手动校准。通常由于运输或其他的原因，使智能定位器反馈杆上的锁紧螺母松动，造成阀门定位器反馈杆偏离了原先的安装位置，这时需要重新调整反馈杆安装位置。一般智能调节阀上都有专门的反馈杆定位孔，关闭调节阀的气源，直接通过反馈杆定位孔来确定反馈杆的位置就可以了。由于智能阀门定位器具有很强的适应性，一般反馈杆安装位置偏移一些并不会造成智能定位器故障，但如果偏差太大就会造成阀门定位器不能完成自动和手动校准；
3 、调节阀漏量大，调校后问题依旧存在
调节阀在出厂前都经过了厂家严格的调校和测试过程，在现场安装完后，在确认工艺管道比较干净，阀内件没有被卡住或损伤的情况下，再经过一次智能定位器的自动校准后，一般不会出现漏量较大的情况。如果阀门在自动校准后问题依旧存在，可以采用如下的方法：(1)对于气关阀可以先输人20mA的信号，使阀门处于完全关闭状态，然后用阀杆上的两个锁紧螺母来调整阀杆，使阀杆向下移动，直至不能使阀杆向下移动为止。然后输人12mA左右的信号，用阀杆上的两个锁紧螺母调整阀杆向下移动四分之一圈。
(2)对于气开阀可以先输人4mA的信号，使阀门处于完全关闭状态，然后用阀杆上的两个锁紧螺母来调整阀杆，使阀杆向下移动，直至不能使阀杆向下移动为止。然后输人12mA左右的信号，用阀杆上的两个锁紧螺母调整阀杆向下移动四分之一圈。以上方法已在多个场合得到良好的应用，解决了由于调节阀漏量大造成控制回路无法投用的问题，并且该调校方法在使用非智能阀门定位器的调节阀上同样可以使用。
阀门定位器具有维护量小、使用方便、控制精度高和结构合理等优点。
引用| 回复
| 2011-11-08 11:59:26 5楼
孜然
阀门定位器是控制信号连接部分，防爆区域应达到防爆要求
也是气路通过的地方，防护等级应达到要求
与阀门执行结构连接部位应连接可靠，运动无卡涩
引用| 回复
| 2011-11-08 17:25:54 6楼
jiaoanpeng
气动阀门定位器只是阀门定位器中的一种，现在应用逐渐减少，现在更多的是电器阀门定位器而且向着电子化、傻瓜化方向发展，减少了定位器零点、量程与调节阀相匹配的整定程序，缩短了整定时间，其需要的专业技术要求越来越低，但是出现故障的维修难度越来越大，例如日本山武的阀门定位器就是一键式的整定操作，但是出现故障的维修难度远远大于普通机械式的故障排除。
气动阀门定位器输入的控制信号是20—100KPa的气源信号，这个在现阶段的电动控制系统中需要电气转换器先把电信号转换为气信号，然后气信号在作用于气动阀门定位器，之所以使用启动定位器不使用电器阀门定位器主要考虑的是使用环境限制，比如偶厂先前的催化裂化烟道中的双动滑阀的控制，由于其环境温度在100度左右，现场噪音大，振动大使电器阀门定位器受到严重考验，所以改为气动阀门定位器，这个阀门定位器主要通过各种精密的气路来实现小气动信号控制大气动流量的控制。
由于气动阀门定位器是小气动信号控制大气源流通，所以其内部结构主要是机械的精密气路和各种弹簧的预紧力保持的平衡。由于气路部分很多是通过精密钻头在预制件里钻孔还有各种密封垫片的密封措施，所以这个气源的洁净度非常重要，有时哪怕一个小小的杂质颗粒都会造成气路被堵现象，比如阀门定位器中的节流孔上的小孔，在被杂质堵死后很难处理，有时甚至需要从头上拽下头发用来疏通，甚至用嘴吸，吹才能够判断是否处理完好，所以平常维护定位器最主要的工作就是保证气源的干净程度，所以定位器前方的过滤器要定期清洗，除尘，此外要保证冬季时气源风的干燥程度，防止压缩风受冷后凝析出水造成管壁中的铁锈等杂质堵塞风线及定位器气路。
除了保证气源的干净性就是要保证阀门定位器中的各种弹簧紧固螺丝的紧固度，防止其受现场振动及环境温差变化造成弹簧预紧度的变化，此外要保证阀门定位器的干净性，防止灰尘及各种杂物阻碍阀门定位器中各个可动部件的活动。
各个连接气路管线的密闭性，要经常检查各个连接风管是否松动有无漏风现象，比如阀门定位器输出到调节阀的铜管有无松动，阀门定位器的给定风压是否正常，给定气动信号的正确性，此外还有反馈干连接是否牢固。
如果怀疑气动阀门定位器输出不准，造成调节阀活动不好，要在现场进行整定，整定时要用标准的设备产生标准的20—100KPa的信号，然后调整阀门定位器的零点喷嘴、或者量程反馈干弹簧的预紧力进行调校使其调节阀的开度与标准气源信号相符，这样过程要反复调整几次，直到满意为止。
引用| 回复
| 2011-11-09 18:25:28 7楼
2002125
阀门定位器在实际应用中与其他仪表比较，属于故障率不太高的设备（我们用的HEP，YT1000，调节阀容易出现卡，堵，压兰泄露等），我们曾组织人员对损坏的阀门定位器进行修旧利废，时候参加人员得出结论，阀门定位器怎么会损坏呢？总结故障原因，弹簧变形，放大器脏，堵、喷嘴挡板脏，恒节流孔脏等，大部分是由于外部因素造成的，主要是气源，所以我们做的就是定期清理过滤器，别的开车期间不能做，
引用| 回复
| 2011-11-13 10:11:23 8楼
zhxl198808
1.如果要将定位器从阀门上拆除, 首先切断气源和电源。拆信号线时应将正、负端用胶布缠好, 防止短路和接地。信号线短路、接地会造成DCS 系统的重大事故, 应特别注意。
2.定位器在经过多次调校和检修后, 会造成电缆接头和垫圈密封性能下降。雨水和腐蚀气体的侵入使智能定位器坏, 因此要定期检查定位器的密封状态, 发现密封问题的部位应用密封胶封好。
3. 压缩空气必须是经过过滤器的清洁空气, 并保持气源压力稳定。
4.定时检查定位器的运行情况, 及时消除隐患。
5.装置停车时应对调节阀阀体进行检修和维护, 以保证阀门的性能。
6.注意定位器对调节信号带负载能力有较高要求。
7.应合理设置定位器动作死区。
8.故障处理
定位器不动作, 应先检查安装高度位置是否符合要求, 其次检查气路是否堵塞、输入的电流信号是否正常(电流4～20 mA , 电压24 V) 。如果以上正常则拆卸定位器检查相应模块和电子部件。
引用| 回复
| 2011-11-14 18:00:05 9楼
彩云之滇东北
收藏
引用| 回复
| 2011-11-17 14:35:21 10楼
pengqihai
气动执行机构是控制系统的关键环节，是控制系统指标的核心要素，往往决定着控制系统的质量。定位器是执行器的关键附件，是控制信号和气信号的转换环节，其决定着执行机构的品质指标。
我公司在2005年以前，大多使用电气转换器或气动定位器，气动定位器机械结构复杂，故障率较高，维护保养困难。随着技术的进步，现大多使用智能定位器或数字定位器，主要品牌有西门子、ABB、山武等进口品牌，智能定位器调试方便，控制精度高，故障率低，但一定要进行定期的维护和保养，智能定位器的维护主要有一下几点：
1、定位器的输入信号一般为4-20mA的模拟信号，因此信号线的屏蔽要单端接地，防止干扰，要进行定期测试；
2、接线一定要牢固，不要松动，要定期检查；
3、接线端子不要有毛刺，毛刺如果接地，会出现信号衰减，要定期检查；
4、气源要干燥、洁净，如果有凝结水，在冬季会因结冰而堵塞气路。因此要定期对过滤器进行清洗，避免气源堵塞；
5、定位器反馈部分为机械式结构，由于长期波动，会造成机械部分松动或脱落，因此应定期进行检查和紧固；
6、智能定位器内部一般为整体结构模块，不要随意进行拆卸，有问题后应由专业技术人员进行维修和保养。
气动执行机构结构简单，维护保养工作量较小，一般有一下几点：
1、对于排气孔在上部的执行机构，排气口一定要注意防水，如果有水进入执行机构，会使膜片寿命缩短，同时使弹簧锈蚀速度加快，缩短执行机构使用寿命，因此要定期对排气口进行防水检查和维护；
2、整定控制回路的PID参数，使执行机构平稳运行，不要出现大的波动或在某一位置波动，这样会使膜片出现裂纹而导致漏气；
3、要定期对膜头进行拆卸清洗、润滑，保持膜头内部清洁、润滑。
总之，定位器和执行机构是紧密的一个整体，要进行综合调试和保养，使他们运行在最佳状态。
引用| 回复
| 2011-11-18 00:30:53 11楼
top258
气动阀门定位器与气动执行机构共同构成气动调节阀的控制机构，在仪表系统中起着重要的作用。因而其日常维护直接关系着设备运行的可靠性，请分享你的经验，谢谢！
工控仪表擂台每周一期，本期下周末（2011年11月18日）结贴。奖项设置：一等奖1名：50MP，二等奖5名：10MP，三等奖10名：30积分。
MP介绍：gongkongMP即工控币，是中国工控网的用户积分与回馈系统的一个网络虚拟计价单位，类似于大家熟悉的QB，1个MP=1元人民币。
MP有什么用？兑换服务：以1个MP=1元来置换中国工控网的相关服务。兑换现金：非积分获得的MP可兑换等值现金（满100MP 后、用户可通过用户管理后台申请兑换）。
引用| 回复
| 2011-11-18 21:42:43 12楼
彩云之滇东北
主要是注意调节波动
引用| 回复
| 2011-11-19 08:50:38 13楼
谦虚上进
我接触多年阀门定位器谈谈自己想法，错误之处请同行明言指出：
1.气动阀门定位器作为阀门调节重要零部件之一站为首要位置，安装连接部件合理无卡滞阻塞不顺畅现象为最佳，针对不同形式定位器有着不一样层面的要求，机械式定位器主要原理机械气动转化过程相对较为简单对气体、动力源要求相对松散一些0.1UM可以满足日常使用，但是绝对不可以有水或锈蚀物出现，否则极易堵塞喷嘴造成阀门卡滞不动，需要解体各个零部件才能够解决，智能定位器相对精密要求气源稳定性很高质量要求很严格，我的现场出现过多次高压空气含水带锈，造成10几个定位死机不动（提出一点我用的最多艾默生6010、20、30)损失惨重十几万元啊，更换IP、rely重要零部件后得以起死回生，我也设想解体看看无非用些清洗计等进行清洁即可，前端过减0.01UM也不能解决问题建装了水滴分离器稍微好了一点，我不敢保证不会发生这个事情，主要想说气源要绝对满足要求。
2.物尽其用选用好的产品就是要体现它好的价值，我用的定位器要求厂家提供响应曲线，为什么呢？有这个功能我需要它出色的满足现场那个条件微调响应弹簧阻力盘根阻力膜片这些数据一一放出来想精密调节吗？需要这些东西拿在手里才有说服力。
引用| 回复
| 2011-11-19 12:50:52 14楼
AQD008
气动阀门定位器是一种现场仪表。长期使用过程中不可避免的出现一些问题，日常维护是非常重要的。1 对定位性进行定期维护与保养。保持定位器的起源干燥；清洁。2定期对于定位器相配合使用的压力调节器（空气过滤器；减压阀）进行防水与排污，以免脏物进入定位器的放大器影响定位器正常工作。3定期检查定位器连接反馈附件因长期工作而引起的螺丝松动现象。拧紧后必须进行灵位的调整，以免
影响正常工作。4为了便于观察定位器的正常工作。应试压力表始终保持清洁；只是清楚醒目。5定位的防爆性能应安有关规定经维护，6 气动放大器长期工作；起源中可能存在杂质，如果进入放大器就会影响放大器的工作。要经常清理。7定位器分解组装后必须进行性能试验以保证定位器的精度要求。
引用| 回复
| 2011-11-21 20:56:31 15楼
零下一度
1 如果要将定位器从阀门上拆除, 首先切断气源和电源。拆信号线时应将正、负端用胶布缠好,防止短路和接地。信号线短路、接地会造成DCS系统的重大事故, 应特别注意。
2 定位器在经过多次调校和检修后, 会造成电缆接头和垫圈密封性能下降。雨水和腐蚀气体的侵入使智能定位器坏, 因此要定期检查定位器的密封状态, 发现密封问题的部位应用密封胶封好。
3 压缩空气必须是经过过滤器的清洁空气, 并保持气源压力稳定。
4 定时检查定位器的运行情况, 及时消除隐患。
5 装置停车时应对调节阀阀体进行检修和维护,以保证阀门的性能。
6 注意定位器对调节信号带负载能力有较高要求。
7 应合理设置定位器动作死区。
