运行规程
39.3保安系统运行方式及切换原则
39.3.1保安系统正常运行方式
39.3.1.1正常情况下，各机400V保安PC段由本机组400V工作PC A段供电，由400V 工作PC B段供电的备用电源进线一次开关在合闸状态、二次开关在分闸连锁备用状态；柴油发电机为应急保安电源，其出口刀闸在合，400V保安PC段柴油机组进线开关和柴油机组出口开关处于热备用状态。
39.3.1.2各进线开关控制方式选择“远方”位置，“联锁”开关投入，低电压联锁开关在联锁位置。
39.3.1.3柴油发电机组运行方式选择开关在“自动”启动状态，就地电气控制柜在“自动”状态，“自动”模式指示灯点亮。
39.3.1.4脱硫保安MCC A段正常由脱硫PC A段供电，#9机保安段电源备用；脱硫保安MCC B段由脱硫PC B段供电，#10机保安段电源备用。
39.3.2保安系统切换原则
39.3.2.1柴油发电机的出口开关控制电源采用自身机组电源。

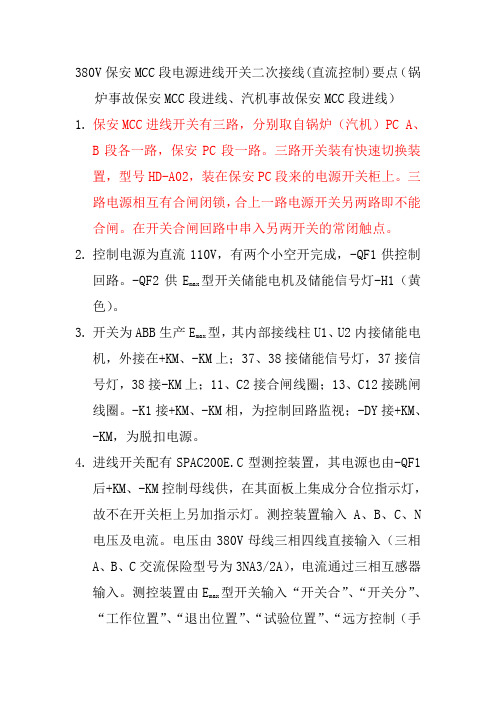

39.3.2.2控制逻辑说明：
当保安MCC段母线TV失压（带延时？输出）（DCS判还是PT保护判，PT有母线欠压信号至DCS）时，启动柴油发电机组，同时进行以下操作（DCS实现）：
1) 如果工作PC A段无电压（DCS判,PT保护无母线欠压），工作PC B段有电压（DCS
判,PT保护无母线欠压）；则：
a. 跳开开关QF3，如果此时QF2保护未动作，投入开关QF4，若保安MCC段电
压恢复，则向柴油发电机组发出停机指令，停柴油发电机。
b. 跳开开关QF3，如果此时QF2保护未动作，当QF4投入后，保护动作跳开
QF4，则向柴油发电机组发出停机指令，停柴油发电机。
2) 如果工作PC A段及工作PC B段均无电压，则：
跳开保安MCC段开关QF3，由柴油发电机控制屏判断QF3、QF4均跳闸后，合QF，投入柴油发电机。
3) 如果工作PC A段有电压，QF1保护动作且QF3跳开；则：
a. 若QF2保护未动作，投入开关QF4，如果保安MCC电压恢复，则由DCS向
柴油发电机发出停机指令，停柴油发电机。
b. 若QF2保护未动作，当QF4投入后，QF2保护动作跳开QF2、QF4，则由DCS
向柴油发电机发出停机指令，停柴油发电机。
4) 当工作电源恢复正常后，应先合上开关QF1，投入开关QF3，（并列倒换）保安
MCC段的负荷由柴油发电机组供电切换到正常电源上，柴油发电机组停机。
39.3.2.3柴油发电机带载同期试验方式
在该方式下，QF3、QF4、QF三个开关的三选一逻辑由DCS或就地手动解除。解除三选一逻辑后，手动启动柴油发电机。电压建立后，手动启动QF开关的同期装置，当捕捉到同期点时，自动合QF。
39.3.2.4在集控室紧急停机台设有“紧急启动”按钮，不经DCS直接由手动进行启动请求。并向柴油发电机组发出紧急启动指令。
39.3.2.5保安电源切换成功后，通过DCS分批投入保安负荷
1)第一批投入负荷（0s）：火检冷却风机、送风机润滑油泵、稀油站双速电机、密封
油备用油泵
2)第二批投入负荷（15s）：空预器辅助电机、空预器导向轴承稀油站电机、空预器支
承轴承稀油站电机、汽机顶轴油泵、润滑油泵电机、抗燃油泵、小机主油泵电机、
小机顶轴油泵、小机盘车、空侧密封交流油泵
3)第三批投入负荷（30s）：高压油泵站电机、汽机盘车
设计院说明书
15 注意事项
15.2 保安负荷按其投入时间可分为瞬时投入负荷和延时
投入负荷，瞬时投入负荷即在全厂发生停电事故时立即投入的负荷，如事故照明、自动化阀门、重要辅机的交流润滑油泵。延时投入负荷是指全厂发生停电事故时，按主机停机过程依一定的时序投入的负荷，如顶轴油泵、盘车电机等。业主、施工单位、调试单位、制造厂应高度重视保安电源、保安负荷的自动投切工作。
保安电源、保安负荷自动投切由DCS逻辑实现。DLT 5153-2002 火力发电厂厂用电设计技术规定
GB 50660-2011 大中型火力发电厂设计规范
电源管理系统及故障诊断 现代汽车的电气装置及电控单元的增加，对电源系统提出了更严格的要求，越来越多的车辆上出现 了专门的电源管理系统。如凌志430、宝马、奥迪A6L、皇冠、通用林荫大道等多种车型均配备了监测 蓄电池和控制发电机的电源管理系统，下面以通用林荫道轿车和凌志430轿车为例，说明电源管理系统 的组成、工作原理及常见故障的排除。 1、电源管理系统的功能 电源管理系统一般是利用车上原有的电控网络装置，如发动机控制模块（ECM）、车身控制模块 （BCM）、仪表控制模块等，通过车载局域网，形成一个闭环控制系统。电源管理系统的主要功能如下。 （1）全面监测蓄电池各项参数——充电与放电的电流、端电压、电容量、电解液温度等。 （2）保证蓄电池至少具备能起动发动机的电容量，对用电负荷采取分级放电管理方式。 （3）实现最佳充电，提高整车的燃油经济性，如当蓄电池电压较低时调节发动机怠速转速，高效 控制发电机的输出电压。 （4）在延长蓄电池寿命的前提下，根据蓄电池充电状态和电解液的温度，控制合理的充电电流， 实现蓄电池的快速充电。 及时提醒驾驶人。 2、通用林荫大道轿车电源管理系统电路的分析 图1是简化了的通用林荫大道轿车电源管理系统的基本 电路原理图，配套的蓄电池电容量为80AH，冷起动时能提供 720A的强大电流，起动储备容量RC为133min。RC的概念 是在蓄电池充足状况下以25A的电流放电，到端电压下降为 10.5V时能持续的时间。 2.1发电机特点及其输出电压的调节 图1 通用“林荫大道”轿车电源管理系统的基本电路通用林荫大道车配装硅整流发电机，其三相交流发电机 采用三角形绕组，与传统发电机的星形绕组形式相比，相电压提升1.73倍，发电机的功率得以增大， 输出电流可高达155A，完全可满足电控装置及蓄电池的需要。采取专门的电源管理系统，最高发电机 电压可增至15.9V，极大地提高了电容量和蓄电池的充电效率。 发电机输出电压的调节，亦是通过磁场线圈的电流大小来控制的，电源管理系统根据蓄电池电容 量、蓄电池端电压等多项参数，合理调节充电电流的大小。其遵循下列状况进行电压调节。 （1）BCM测量蓄电池端电压、电解液温度、蓄电池现有容量及放电电流等信息，以确定蓄电池 充电电流的大小。BCM是多路传输局域网的一个装置，它检测出的数据与ECM通过Class-2串行数据 线进行通讯。 （2）发动机ECM控制一个5V的128Hz固定脉冲，进行脉宽调制信号的调制，即实现0—100% 磁场电流占空比调节，来实现对发电机磁场电流的调节，以实现对其输出电压的控制。 （3）正常情况下，维持对蓄电池的充电及向汽车整个电路系统供电，发电机的磁场电流占空比应 在5%—95%变化。而占空比的0—5%用95—100%，只用于对发电机及网络系统的检测使用。发电机 的输出电压与磁场电流占空比间的对应关系，如表1所示。 2.2电流传感器及其工作原理 电流传感器安装在蓄电池负极或正极上。 电流传感器完全与蓄电池的粗搭铁电缆装置于一体，紧贴在蓄电池的负极上，它是一个霍尔式传
屏南县供电有限公司双电源（自备电源）管理办法 （试行） 第一条本办法对双回路供电、客户自备电源的安装以及投入运行的管理进行规定，适用于营业、用电检查受理客户申请双回路供电、安装自备电源以及投入运行的管理。 第二条供电所营业窗口负责受理客户双回路供电、安装自备电源的申请，营销部负责客户双回路供电、安装自备电源投入运行的管理。 第三条供电营业窗口按客户负荷重要性、用电容量和供电可能性，受理下列客户的双回路供电申请： （一）中断供电将会造成人身伤亡；造成环境严重污染；造成重要设备损坏，连续性生产企业长期不能恢复；造成重大的政治和社会影响的单位。 （二）重要科研单位、军工企业、医疗单位，电气化生活小区。 第四条因受电网供电条件限制，暂不可能向上列客户提供双回路供电，客户可以自备发电机组作为备用电源。 第五条营业窗口受理双回路供电或者自备发电机组 申请后，应在规定时限内通知勘测人员或用电检查人员现场勘测，双回路供电应由营销部会同生技、调度共同审查，经公司领导审批后方可实施。 第六条客户的保安电源由客户自行解决。
第七条公司应就双回路供电、自备发电机组投入运行的安全事项与用电客户签订双电源（自备电源）协议书，明确责任。协议书、副本由供电企业和用电客户各执一份。 第八条双电源（自备电源）的切换装置和接线要求。 （一）常、备用电源切换操作装置，原则上应安装于同一变电室内； （二）高压双电源供电的，电源侧的刀闸应尽量采用机械联锁装置。 （三）供电可靠性有特殊要求的，可采用电气闭锁，保证在任何情况下，只有一路电源投放运行而无误并列的可能。 （四）低压双电源供电的，应在双电源进线端（包括零线），装设四极双投刀闸，由此转换电源。如双电源的进户点距离过远，四极双投刀闸前的电源进线，应采用电缆，防止误接用电设备而造成电源倒送。 （五）自备发电机作为备用电源的，不得同时使用电网电源和自备发电机电源。如发电机装设地点较远，应采用电缆布线，严禁在双投刀闸前接用任何电器设备。如是高压供电客户，因受发电机容量限制，只能供给一部分车间或保安设备的，其线路应与由电网供电的线路严格分开架设，不得同杆架设或混接。两电源间应装设双投刀闸，由此转换电源。 第九条双电源（自备电源）的运行要求
电源管理系统要求： 一、运行环境： 海上石油钻井平台或母船 进线侧电源：3*380VAC 50Hz 出线侧电源：3*1000VAC 50Hz 二、系统需要实现的基本功能： 1、对进线侧输入电源进行冗余保护，可实现一路电源故障时，自动或手动切换到另一路电源；自动切换时间尽可能短； 2、出线侧电源由进线侧电源通过变压器升压获得，同时该变压器可用于对负载电机（约100KW）进行自耦降压启动，启动过程全程监控； 3、对出线侧负载进行正常的启动/停止、紧急停车等常规功能； 4、对进线侧和出线侧电源进行实时监控，监控内容包括：电压、电流、功耗、功率、相序、温度、计时、绝缘等； 5、电源管理系统在监测到第4条中的电压、电流等参数超过额定值时需要进行相应的声光报警或跳闸等执行动作； 6、关于整个电源管理系统的绝缘，由于负载设备通过出线侧电缆连接至海底工作，对绝缘的监测和安全控制是电源管理系统的重要环节，故要求： a、对上述绝缘参数进行实时、严密的监控和记录； b、依据相关海底电气绝缘标准，设置报警值、跳闸值，且监测到整个 电源管理系统及负载侧绝缘降低至相应的设定值时进行报警或跳闸 动作；
c、电源管理系统应有对上述绝缘的测试功能，可在电源管理系统、海 底设备和连接电缆合闸工作前进行绝缘测试，测试值低于报警值或 跳闸值时，整个电源管理系统不得启动； 7、人机界面采用触摸屏或其他数字仪表进行监测、操作及数据记录等； 8、整个系统设有相应的通讯端口，以便于对其进行远程监测和操作； 三、其他要求： 1、上述功能的实现必需达到稳定可靠，故障率低； 2、所有元器件的必须用进口国际知名品牌； 3、电源管理系统的其他设计参照符合使用环境的相关技术规范，上述内容中如有与相关国家和行业规范冲突之处，请及时沟通； 4、上述内容为基本要求，贵公司如有更优化、合理的建议，请及时沟通；
凯宏矿业二选厂备用电源管理办法 负责人：刘立刚张亚年日常负责人：李童 一、概述 我公司二选厂装备了400V事故发电机二台，发电机额定功率为1200KW,由康明斯发动机（北京）有限公司出品，机组型号：DY1340A。输入/输出：10000V/400V。经升压变压器升压至10KV后接入高压供电系统。在市电中断供电的情况下，保证全厂及生活区用电。 二、管理规定 1、发电机房严禁非工作人员入内，严禁堆放杂物。应在机组和配电装置周围装设围栏并悬挂显著的标示牌。 2、管理人员和值班人员必须熟悉发电机的基本性能及操作，应由日常负责人进行例行性检查。 3、平时应检查电瓶电压，发电机的机油油位及冷却水水位是否正常，储备的柴油油量是否足够运行八小时。 4、发电机应每周空载试运行一次，每次10-15分钟。 5、柴油发电机组不可以低于25%的负荷运行超过30分钟，否则对柴油机的使用会造成不利的影响。 6、由电气负责人监督确定执行发电机保养工作，并保存完整的运行记录及保养记录。 7、保持发电机房的清洁，如有漏水、漏油现象应立即处理。 三、发电机启动的原则和流程 1、原则：当市电供电中断后，为保证车间生产系统安全、顺利停车，检修以及生活区用电，应立即启动发电机。 2、流程： ●接到上级通知停电或事故停电后，立刻检查电瓶电压、水温、机油 是否满足启动要求（电瓶电压一般在27-30V，水温15℃左右）并对发电机进行盘车不少于两圈，满足要求后启动发电机，但不可送电。 ●与35KV变电所联系停电后，记录高压总电量，分断所有负荷，包括 高压进线柜，并对高压进线柜电源侧进行验电、放电、装设接地线等安全技术措施。 ●做完安全技术措施后，确认无任何安全隐患时，对发电机变压器一 次侧与高压进线柜电源侧连接（电缆不可带力）。 ●连接完成后，检查进线柜内是否有遗漏工具或其它东西，确认无任 何异常时，通知35KV变电所人员做送电准备。 ●在35KV工作人员允许的情况下，发电机并机送电。待车间一切正常 后。通知35KV工作人员并合上35KV联络电源，方可对生活区送电。 四、发电机启动前应注意事项和规定 1、机组外观检查,查看机组有无漏油、漏水。周围有没有影响发电机组安全运行的杂物。
电源招聘专家 我国是一个煤矿事故多发的国家，为进一步提高煤矿安全防护能力和应急救援水平，借鉴美国、澳大利亚、南非等国家成功的经验和做法，2010年，国家把建设煤矿井下避难硐室应用试点列入了煤矿安全改造项目重点支持方向。 为了满足井下复杂的运行环境及井下避难硐室对电池电源运行稳定、安全可靠、大电流输出等关键要求，研发了基于MAX17830的矿用电池电源管理系统。 1 总体技术方案 根据煤矿井下的环境及井下避难硐室对电池电源运行稳定、安全可靠、大电流输出等关键要求，结合磷酸铁锂电池的特性，采用MAX17830作为矿用电池管理系统的采集与保护芯片。 本矿用电池电源管理系统由五部分组成，分别为显示模块、管理模块、执行机构、电池组、防爆壳。整个电池电源管理系统共设有4对接线口：24 V直流输出端口、24 V直流充电端口、485通信端口和CAN通信端口[1-2]。 本矿用电池电源管理系统的工作流程如图1所示。 2 电池电源管理系统硬件设计 2.1 器件选择及布局 本矿用电池电源管理系统设计所采用的主要器件如表1所示。 按照器件的功能及电池管理系统的特点，对器件进行布局设计，器件布局情况如图2所示。 2.2 核心电路解析 2.2.1 MAX17830介绍 MAX17830芯片由美国的美信半导体公司生产，包含12路电压检测通道、12路平衡电路控制引脚及2路NTC温度传感器。在本电池电源管理系统中使用了8路电压检测通道、8路平衡电路控制引脚和2路NTC温度传感器。MAX17830采集8个单体电池的电压并使用IIC通信协议与CPU通信，将采集的数据发送给CPU，接受CPU的控制[3-4]。 2.2.2 电池电压采集与过充保护电路 此电路围绕着MAX17830而设计，负责整个电池组单体电池的电压采集、过充保护、平衡管理等，其电路设计的原理图如3所示。 3 电池电源管理系统软件设计 3.1 软件基本功能 为了保证电池电源系统的稳定，设计电池电源管理系统软件的基本功能如下[5]： （1）动态信息的采样，对单体电压、单体温度、电池组电流、电池组电压进行采样；（2）电管理，根据系统动态参数对充电过程、放电过程、短路情况进行报警、主动保护多级管理措施； （3）热管理，电池单体高于或低于指定界限时电池电源管理系统将采取保护措施并报警；（4）均衡管理，充、放电过程中可对单体电池持续有效地提供高达70 mA的均衡电流，每块单体电池设有一路均衡电路； （5）数据管理，使用CAN/485通信协议可实时读取、调用系统存储的数据及管理系统工作状态。详实记录过流、过压、过温等报警信息，作为系统诊断的依据； （6）电量评估，长时间精准剩余电量估计，实验室SoC估计精度在97%以上（-40 ℃～
很多用过和正在使用Windows Vista系统的朋友都知道，相比此前微软的操作系统，这一版本的电源管理功能更加强大，用户可根据实际需要，设置电源使用模式，让移动计算机用户在使用电池续航的情况下，依然能最大限度发挥功效。延长使用时间，保护电池寿命。而相比Vista版本，Windows 7操作系统的电源管理功能同样强大，不但继承了Vista系统的特色，还在细节上更加贴近用户的使用需求。并方便用户更快、更好的设置和调整电源属性。 本文基于Windows 7 beta版 + 中文语言包，翻译内容可能和英文原版略有差异，但步骤和选项相同。 1.全新设计的电池使用方案 为给使用电池续航的笔记本用户进一步节约能耗，在Windows 7系统中，为用户提供了包括已平衡、节能程序等多个电源使用计划和方案，同时，相比Windows Vista系统，还可快速通过电源查看选项，调整当前屏幕亮度和查看电池状态(如电源连接状态、充电状态、续航状态等)。 在默认情况下，Windows 7系统为用户提供的是已平衡使用方案。这一方案可使系统在使用电池续航的情况下，2分钟内自动灰阶显示器(通过降低亮度解决耗电)、5分钟后自动关闭显示、并在15分钟后自动将计算机进入休眠状态。同时，用户还可直接在电源选项中，对在使用电池模式和接通电源模式下，默认的屏幕亮度进行调整。 同时，节能程序计划和高性能计划的灰阶显示器、关闭显示器、进入睡眠状态设置，则分别会为用户提供如如下使用方案。 此外，用户若希望对电源使用方案，和相应功能进行详细设置，还可在Windows 7操作系统的控制面板选项中，进入电源设置选项，并通过自定义电源设置，对相应功能详细进行调整。 2.自定电源使用方案。 考虑到不同环境下，用户的实际使用需求，在Windows 7操作系统中，用户还可通过控制面板中电源选项，创建新的电源使用方案。在详细的功能设置列表中，过呢据实际需求对其进行调整。 在功能列表中，用户可分别对电池使用模式、硬盘耗电模式、无线适配器设置、睡眠时间、电源按钮和笔记本合盖后的状态进行调整。同时在创建过程中若出现失误，还可通过还原计划默认值选项进行恢复。 同时，在电源选项中。，用户也可对电源按钮进行定制，例如关机按钮、休眠按钮和关闭笔记本盖子后的状态。还可设置唤醒密码，为系统提供安全保护(唤醒密码默认为系统帐户密码)。
电源管理模块功能及原理-----------------------作者：
-----------------------日期：
复合线路滤波器及其应用 摘要：在分析了锂离子电池的充电过程和bqTINY-II系列电源管理芯片功能特点的基础上，设计出了一种以bq24020芯片为核心的电源管理模块，并详细介绍了该模块的功能和工作原理。 关键词：锂电池；USB电源；恒流充电；恒压充电 0 引言 便携式电子产品以电池作为电源。随着便携式产品的迅猛发展，各种电池的用量大增，并且开发出许多新型电池。近年来开发的高能量密度的锂离子电池具有体积小、容量大、待机时间长等特性，非常适合便携式系统的应用。 在便携式电子产品的设计过程中，其电源管理模块的设计是十分重要的，因为这关系到整个系统工作的稳定性、持续性及快速恢复的能力问题。尤其是在使用锂电池作为系统电源时，其电源管理模块的作用更加突现。本文针对锂电池充电的特点，介绍了一种基于bqTINY-II的便携式电子心音检测仪电源管理模块解决方案。 1 锂离子电池充电过程 锂系列（锂离子或锂聚合物）电池的充电过程分为3个阶段，如图1所示。
图1 三阶段充电流程图 第一阶段为检验和预充电阶段。该阶段主要的任务是：验证电池的温度并将其调整到适合快速充电的范围内；检测电池电压并将其提高到一个安全水平。温度检验和预充电提高了电池的安全性和使用寿命。 第二阶段将以“1C”或略低的电流进行恒流充电。一旦电池达到它的电压限幅4.1V 或4.2V，则已完成对大约70％的容量的充电，并进入第三阶段充电。 第三阶段是对电池进行恒压充电，为了使安全性和电量达到最大化，需要将充电电压稳定在±1％的精度内。在恒压充电阶段，充电电流逐渐变小，并且在大多数情况下，当这个充电电流接近快速充电电流的10％，即C/10时，充电过程就结束了。 2 基于bqTINY-II的电源管理模块 bqTINY-II是TI推出的电池充电管理芯片，它为电源系统设计人员带来一套集成解决方案。该芯片将自动电源选择、功率FET和电流传感器、高精准度的稳流和稳压能力、充电状态显示和充电中止等功能集为一体。它的一个重要特点是其可以选择两种充电模式，支持目前流行的USB接口充电。
ACPI电源管理模式详解 1、ACPI的概念 ACPI:AdvancedConfigurationandPowerInterface ACPI有以下几种模式：S0正常。S1CPU停止工作。S2CPU关闭。S3除了内存外的部件都停止工作。S4内存信息写入硬盘，所有部件停止工作。S5关闭。 怎样才能使用ACPI的电源管理模式呢？简单地说是要求软硬件都可以完全支持ACPI功能。 Windows98是最常用的理想平台，如果还没有安装Win98，在安装时输入Setup/PJ。如果已经安装了Win98，可以到Win98"系统"中的"设备管理器"然后再找到"系统设备"里的"高级电源管理"这一项，双击它选择"升级驱动程序"，显示所有设备，选择ACPI，再按提示安装驱动程序，重新启动计算机就可以在Windows98使用ACPI了。 如果在使用中遇到问题，可以试着升级版本最新的Acpi.sys文件。 注意，FAT32格式的硬盘无法实现硬盘的挂起功能（STD），而FAT16格式是可以的。 此外，硬件对ACPI的支持是必需的。机箱电源提供5伏电压给主板的同时，必须使电流稳定在720毫安以上，才能够使电脑在短时间里从"睡眠"状态醒来。同时，像显卡等外设也必须完全支持ACPI和STR。 通过选择电源方案可以实现电源管理，电源方案就是计算机管理电源使用情况的一组设置。Windows98提供了下列三种预置的电源管理方案（见下表），用户也可以自己设置计算机进入等待状态或关闭硬盘和监视器所需的等待时间。电源使用方案插上电源使用电池系统等待关闭监视器关闭硬盘系统等待关闭显示器始终打开从不15分钟后1个小时后10分钟后10分钟后便携型/膝上型从不3个小时后15分钟后15分钟后从不家庭/办公室桌面20分钟后15分钟后30分钟后------2、ACPI与APM比较 APM1.0&1.1：由BIOS执行电源管理； APM1.2：操作系统定义电源管理时间，由BIOS负责执行； ACPI：BIOS收集硬件信息，定义电源管理方案；由操作系统负责执行。 APM是一种软件解决方案，因此是与操作系统有关的，而ACPI是工业标准，包括了软件和硬件方面的规范。3、一些常见问题 1）如何判断系统处于S1还是S3模式？ 答：在ACPI的S1休眠模式下，只有CPU停止工作，其他设备仍处于加电状态。在ACPI的S3模式(BIOS->电源管理->SuspendtoRAM设为Enable，除内存外
Android电源管理系统调研报告-（1） 2011-02-17 09:18 转载自carvencao 最终编辑carvencao 如今手持设备中出现的一对不可调和的矛盾就是越来越大的能量消耗与电池容量瓶颈之间的矛盾，就算没有这个瓶颈，相对更持久的续航能力也是众向所归。Android系统一般应用于高端智能设备，能源消耗尤其突出，因此对Android 的电源管理系统的调研有很必要。 Android系统是基于标准Linux内核之上的，在Linux内核在原有的power manager系统之上增加了相应了文件，为Android系统的power manager提供底层服务支持。因此，调研工作在两个层面展开：Linux内核层、Android系统层。 Linux内核层： 针对Android系统而增添的power manager文件有如下五个： /Linux-2.6.29/kernel/power/ |-consoleearlysuspend.c |-earlysuspend.c |-fbearlysuspend.c |-userwakelock.c |-wakelock.c 这五个文件配合Linux层的power manager柜架和与功耗相关的设备驱动，向Android层提供了power manager的底层支持。与功耗相关的设备主要包括LCD屏和键盘及其它设备的LED灯。因些，在这类设备的驱动中应该增加相应的power manager功能。 在该调研报告中，仅简单地罗出列出各文件中定义的功能函数以及向上提供的接口，其具体的功能调用及整个power manager柜架地实现在后期的调研报告中阐述。
高级电源管理设置(APM Configuration) power management／apm[enabled] 本项目让您开启或关闭高级电源管理(apm)功能。设置值有：[disbaled][enabled]。 video power down mode [suspend] 本项目让您决定在显示功能停止时，系统进入节电模式或待机模式。设置值有：[disbaled] [standby] [suspend]。 hard disk power down mode[suspend] 本项目让您决定在硬盘停止运转时，系统进入节电模式或待机模式。设置值有：[disbaled][standby] [suspend]。 suspend time out [disabled] 本项目用于设置系统进入节电(suspend)模式的时间。设置值有： [disabled][1—2min] [2-3min] [4-5 min] [8-9 min] [10 min] [20 min][30 min] [40min] [50min] [60min]。 throttle slow clock ratio[50%] 本项目为系统进入节电模式时的运行速度调节项目，本项目以百分比来表示系统的运行速度。设置值有：[87.5%] [75．0%] [62．5%] [50%][37．5%] [25%][12.5%]。 power button mode[on/off] 本项目让您设置在按下atx 开关时，是将系统关机或是进入睡眠状态。 设置值有：[on／off][suspend]。 restore on ac power loss |power off| 本项目让您设置系统在电源中断之后是否重新开启或是关闭。设置为[power off]，在重新启动电源时系统维持关闭状态；设置为[powef on]，在重新启动电源时系统维持开机状态；设置为[last state]，会将系统设置恢复到电源未中断之前的状态。设置值有：[power off] [power on][last state]。 power on by rtc alarm[disabled] 本项目让您开启或关闭实时时钟(rtc)唤醒功能，当您设为[enabled]时，将出现rtc alarm date、rt c alarm hour、rtc alarm minute与rtc alarm second子项目，您可自行设置时间让系统自动开机。设置值有：[disabled][enabled]。 power on by external modem [disabled] 当电脑在软关机状态下，调制解调器接收到信号时，设置为[enabled]则系统重新开启；设置为[disa bled]则是关闭这项功能。设置值有：[disabled][enabled]。 要注意的是，电脑及应用软件必须在全动力状态下才能接收跟传递信号，因此，接收到第一个信号而刚启动电脑时可能无法成功传递信息。当电脑软关机时关闭外接调制解调器再打开也可能会引起一串启始动作导致系统电源启动。 power on by pci device |disabled| 当本项目设置为[enabled]时，您可以使用pci接口的网卡或调制解调器扩充卡来开机。要使用本功能，atx电源必须可以提供至少2安培的电流及＋5vsb的电压。设置值有：[disabled][enabled]。 power on by ps／2 keyboard [disabled] 您可以指定要使用键盘上的哪一个功能键来开机。要使用本功能，atx电源必须可以提供至少 2 安培的电流及 +5vsb 的电压。设置值有：[disabled][space bar] [ctrl-esc][powerkey]。 power on by ps／2 mouse[disabled] 当您将本选项设置成[enabled]时，您可以利用ps2鼠标来开机。要使用本功能，atx电源必须可以提供至少2安培的电流及+5vsb的电压。设置值有：[disabled][enabled]。
系统芯片电源管理模块的设计 摘要：超深亚微米系统芯片具有规模大，复杂度高，系统时钟频率快的特点。 传统的由外部电源直接给芯片供电的方式，由于稳定性等问题往往不能保证芯片 正常工作，一些系统设计者采取的电源管理设计方法是采用外加电压转换电路芯片，以及低电压检测电路芯片。基于FC接口实现电源管理模块通信，实现较多 数据文件的传输。采用应用系统集成于SOC技术，尽可能减少系统体积重量，提 高系统的性能、可靠性，并能降低系统的制造成本。 关键词：智能手机；电源模块；设计 随着人类社会向智能化的方向发展，嵌入式的应用也逐渐迎来了新的发展前景。各种各样的电子娱乐设备不断进入人们的生活中，其中以便携式设备的使用 最为广泛，如手机，笔记本电脑，数码相机等。而嵌入式便携设备大多都有功耗 约束，降低功耗，延长待机时间是其追求的目标。目前很多智能手机在密集使用 下只能维持半天，多数摄像机和数码相机在一次充电后都只有一个小时左右的累 积工作时间。这些便携设备的待机时间相对较短，不能很好的满足用户的使用需求。 一、智能电源管理模块的系统结构 智能电源管理模块是以片上系统SOC为控制中心，实现对数据的采集。模块 由电压电流调理电路、开关阵列电路、AD 选通转换电路、控制器、存储器、FC 接口等构成，主要负责电源模块的检测和控制。当上电BIT 测试正确，则电源管 理模块以一组固定的动作序列去控制开关阵列PSA 向外供电；若流经PSA 电流超 出范围Is≥IsMAX，控制PSA 并对其进行状态转换；在应急供电下，停止对通用模 块供电，只对关键模块供电；电源管理模块通过FC 接口与系统管理者进行传输 开关动作状态、报警信息、数据各支路电流，记录电源自测试BIT 结果、故障信息。 二、电源管理模块电路设计 1、复位电路。复位类型包括上电复位、手动复位、调试口复位、软件复位 和看门狗复位。上电或手动复位有效时产生200ms 的低电平复位信号，提供给SOC芯片作为系统复位触发源之一。调试口复位由外部调试工具产生，用于复位ARM922T 处理器的调试接口。软件复位指系统根据软件运行要求生成的复位触发源。而当系统在规定时间内，没有得到响应时产生看门狗复位。当SOC芯片接收 到上述复位类型中任意一种触发复位机制，由SOC芯片输出系统复位信号对电源 管理模块进行复位。 2、时钟电路。电源管理模块中需要使用时钟的电路有：SOC芯片、FC 接口。其中，SOC芯片选择53.125MHz 运行时钟，内部进行4 倍频提供ARM922T 处理 器使用。FC 接口收、发数据时钟频率为106.25MHz。 3、存储器电路。电源管理模块中的存储器是SDRAM 存储器。该存储器工作 电压为3.3V，封装为54 引脚的TSOP，容量为32M*16。在设计时使用2 片 K4S511632E 实现32 位操作。SOC芯片内置SDRAM 存储器控制器，提供SDRAM 的时序控制逻辑，并且提供SDRAM 访问时钟，时钟频率为56.125MHz，同存储 器时钟的时钟频率和相位在EDA 设计时保持一致。 4、逻辑控制电路。它是电源管理模块的控制部分，由重写电路、状态控制 电路、模拟控制电路、低电压逻辑电路、重启控制电路五部分组成。重启控制电 路接收电源启动信号和由低电压逻辑控制电路产生的低电压重启信号，产生控制
系统芯片电源管理模块的设计 发表时间：2019-11-26T14:54:15.313Z 来源：《中国西部科技》2019年第22期作者：林杰 [导读] 超深亚微米系统芯片具有规模大，复杂度高，系统时钟频率快的特点。传统的由外部电源直接给芯片供电的方式，由于稳定性等问题往往不能保证芯片正常工作，一些系统设计者采取的电源管理设计方法是采用外加电压转换电路芯片，以及低电压检测电路芯片。基于FC接口实现电源管理模块通信，实现较多数据文件的传输。采用应用系统集成于SOC技术，尽可能减少系统体积重量，提高系统的性能、可靠性，并能降低系统的制造成本。 林杰 中芯国际集成电路制造(天津)有限公司 摘要：超深亚微米系统芯片具有规模大，复杂度高，系统时钟频率快的特点。传统的由外部电源直接给芯片供电的方式，由于稳定性等问题往往不能保证芯片正常工作，一些系统设计者采取的电源管理设计方法是采用外加电压转换电路芯片，以及低电压检测电路芯片。基于FC接口实现电源管理模块通信，实现较多数据文件的传输。采用应用系统集成于SOC技术，尽可能减少系统体积重量，提高系统的性能、可靠性，并能降低系统的制造成本。 关键词：智能手机；电源模块；设计 随着人类社会向智能化的方向发展，嵌入式的应用也逐渐迎来了新的发展前景。各种各样的电子娱乐设备不断进入人们的生活中，其中以便携式设备的使用最为广泛，如手机，笔记本电脑，数码相机等。而嵌入式便携设备大多都有功耗约束，降低功耗，延长待机时间是其追求的目标。目前很多智能手机在密集使用下只能维持半天，多数摄像机和数码相机在一次充电后都只有一个小时左右的累积工作时间。这些便携设备的待机时间相对较短，不能很好的满足用户的使用需求。 一、智能电源管理模块的系统结构 智能电源管理模块是以片上系统SOC为控制中心，实现对数据的采集。模块由电压电流调理电路、开关阵列电路、AD 选通转换电路、控制器、存储器、FC 接口等构成，主要负责电源模块的检测和控制。当上电BIT 测试正确，则电源管理模块以一组固定的动作序列去控制开关阵列PSA 向外供电；若流经PSA 电流超出范围Is≥IsMAX，控制PSA 并对其进行状态转换；在应急供电下，停止对通用模块供电，只对关键模块供电；电源管理模块通过FC 接口与系统管理者进行传输开关动作状态、报警信息、数据各支路电流，记录电源自测试BIT 结果、故障信息。 二、电源管理模块电路设计 1、复位电路。复位类型包括上电复位、手动复位、调试口复位、软件复位和看门狗复位。上电或手动复位有效时产生200ms 的低电平复位信号，提供给SOC芯片作为系统复位触发源之一。调试口复位由外部调试工具产生，用于复位ARM922T 处理器的调试接口。软件复位指系统根据软件运行要求生成的复位触发源。而当系统在规定时间内，没有得到响应时产生看门狗复位。当SOC芯片接收到上述复位类型中任意一种触发复位机制，由SOC芯片输出系统复位信号对电源管理模块进行复位。 2、时钟电路。电源管理模块中需要使用时钟的电路有：SOC芯片、FC 接口。其中，SOC芯片选择53.125MHz 运行时钟，内部进行4倍频提供ARM922T 处理器使用。FC 接口收、发数据时钟频率为106.25MHz。 3、存储器电路。电源管理模块中的存储器是SDRAM 存储器。该存储器工作电压为3.3V，封装为54 引脚的TSOP，容量为32M*16。在设计时使用2 片K4S511632E 实现32 位操作。SOC芯片内置SDRAM 存储器控制器，提供SDRAM 的时序控制逻辑，并且提供SDRAM 访问时钟，时钟频率为56.125MHz，同存储器时钟的时钟频率和相位在EDA 设计时保持一致。 4、逻辑控制电路。它是电源管理模块的控制部分，由重写电路、状态控制电路、模拟控制电路、低电压逻辑电路、重启控制电路五部分组成。重启控制电路接收电源启动信号和由低电压逻辑控制电路产生的低电压重启信号，产生控制信号给重写电路。由重写电路完成系统启动时各个状态控制位的初值设定。如果是电源启动，重写完成后，重写电路接收到系统的电源启动完成信号，产生电源启动释放信号给电源启动电路，释放掉电源启动信号。低电压逻辑控制电路接收低电压事件信号，并根据MCU提供的状态控制信号，决定系统是进行低电压重启，还是进行低电压中断。状态控制电路产生控制信号给模拟控制电路和电压转换电路，进行状态控制。模拟控制电路接收控制信号，进行逻辑转换，产生电源管理模块中的模拟部分的使能信号。 5、电压转换电路。它是在逻辑控制电路的控制下，动态地对外部电源电压进行转换，提供稳定的电压给驱动电路。它主要有三个为泵电路提供输入的振荡器，三个泵电路和三个反馈控制电路，分别负责产生驱动电路。电压转换电路是一个负反馈系统。振荡器根据外部电压信号和由电源管理模块产生的参考电压产生方波，提供给泵电路。此处的振荡器为压控振荡器，不同的电压产生不同的频率的方波，低压高频。泵电路从振荡器接受方波，输出比较稳定的电压。要获得稳定的Vnominal，就要求振荡器电路与泵电路相互补充，以至最终输出稳定的电压。三个反馈控制电路，分别对三个驱动电路的输出电压进行监测，并将控制信号输送给振荡器，调整振荡器的工作状态，进而达到调整电压的目的。这部分电路和低电压检测电路一样，通过电阻对电压参考电路的输出的电压Vref 进行分压来设定各个控制参考电压值。此处，电压转换电路还包括辅助的控制模块，如电压参考电路的选择模块，为此，也要相应的增加一个电压参考电路。因为在MCU 的某些低功耗工作模式下，需要的电压会比正常工作的电压小，这样可以通过电压参考电路的选择模块选择一个比较小的参考电压，进而减小功耗。电压转换电路设计图如图所示。 6、模拟量输入电路。系统的模拟量信号是由多路模拟开关进行选通。多路开关是采用2 片16通道模拟开关和1 片8 通道模拟开关，通过4 位通道地址选取相应通道，其中最高位为片选位。因此，最多可选通38 路模拟信号，满足本模块所需的24 路模拟量信号的要求。模拟开关用于选通被测试信号，包括4 路电压检测信号、16 路电流模拟量信号和4 路应急模拟量信号，通过对GPIO0-5 配置进行通道选择。A/D 转换器件控制端直接与EBI 接口连接，CS 信号接EBI_CS2，读写信号则与EBI 读写信号相连。A/D 转换的操作为中断方式或查询方式，转换结束标志EOC 信号作为外部中断连接到SOC芯片，当转换结束后产生中断，由SOC芯片读取转换结果并作出相应处理。EOC 信号在设计时也连接到SOC芯片的GPIO 端，可作为输入信号，当转换开始后查询该信号状态判断是否转换结束。 7、离散量输出电路。离散量输出主要用于控制开关阵列的工作状态，当状态一旦置出，在没有检测到错误或是在没有接受到系统管理者更新指令时，该状态是不能变更的。在设计时，利用EBI 数据作为开关阵列的控制信号。首先，对EBI数据通过锁存器进行锁存，然后
