轻触开关电气符号
这是什么电路符号
答：这是常开开关，用力按压时开关接通，力轻触开关电气符号撤去后自动断开。像抢答器上就使用这种功能的开关。
请问轻触开关在电路板上怎么连接？
问：原理图上开关符号是SW-PB，只有两个触电，而实际元器件上有4个引脚，请
答：四个引脚分两组连通的，实际上只相当于两个引脚。很容易看得出来的，引脚的宽面正对着的两个脚是连通的，是同一个引脚。用万用表也量得出来埃
求一个5v控制12v开关的电路
问：5v数字信号控制12v20A的轻触开关电气符号开关，求电路图表明所用到的元件和参数，谢谢
答：用一支功率MOS管就可以。
这个电路图中，kk是什么意思
答：KK表示控制开关，这个一般是用在断路器的控制回路中，它是一个组合开关，有多副触点，如何动作需看接点表；
你好！请问下6*6的轻触开关，电流电压可以做多大？？
答：轻触开关电气符号f8d.html可以参考这个，欧姆龙的，电气额定值那有规定，DC5～24V，1～50mA
6*6贴片防水轻触开关，哪家有生产？
答：机械性能:操作力:1N、1.6N、2.5N;弹力;(内控);开关寿命:30万次、50万次、100万次。电气性能:接触电阻:100mΩ(实际

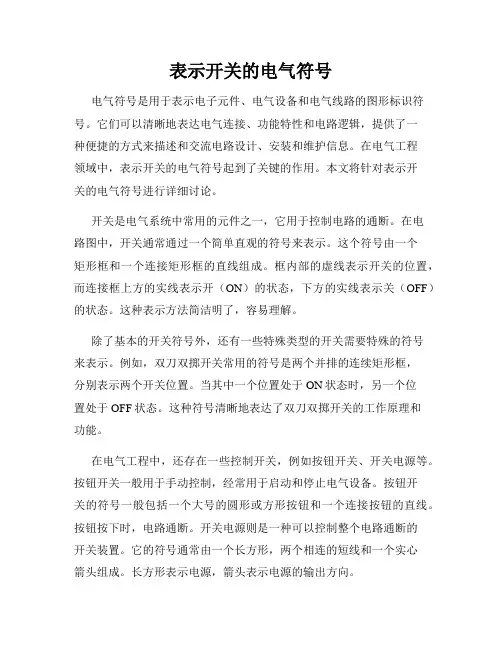

都有哪些电气开关
问：都有哪些电气开关
答：问题不是很明确，你是想问断路器还是控制小开关轻触开关电气符号？小开关有带灯轻触开关，船型开关，按键开关，微动开关等
如何把一直给继电器加的直流电改成轻触开关那种通
问：或者是把输出地电压改成那种通电时只触发一次（相当于按一次轻触开关）
答：RS触发器，驱动一个三极管就可以了，RS触发器接法有两种，低电平触发和高电平触发。基本RS触发器1基本RS触发器的工作原理基本RS触发器的电路如图1（a）所示。它是由两个与非门，按正反馈方式闭合而成，也可以用两个或非门按正反馈方式闭合而
轻触开关怎么使用？
答：轻触开关靠按键向下移动，使接触簧片或导电橡胶块接触焊片，形成通路。简介：轻触开关又叫按键开关，使用时以满轻触开关电气符号足操作力的条件向开关操作方向施压开关功能闭合接通，当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。轻
4脚轻触开关的PCB封装怎么做
问：用PADS怎么制作4脚轻触开关的原理图符号和PCB封装？回答请附上图片，谢谢
答：按SPEC做
买轻触开关电气符号就要买真品，轻触开关电气符号-这是什么电路符号请问轻触开关在电路板上怎么连接？求一个5v控制12v开关的电路。
常用电气、仪表文字符号大全仪表类 电流表 PA 电压表 PV 有功电度表PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯类 指示灯 HL 红色灯 HR 黄色灯 HY 蓝色灯 HB 绿色灯 HG 白色灯 HW RD 红色 YE 黄 BL 蓝 GN 绿 WH 白 BK 黑 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP
速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA sA 转换开关 SQ行程开关 QF断电器 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电容器 C 电力电容器 CE 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器,变阻器 R
电气元件符号大全 2009-08-14 22:53 序号元件名称新符号旧符号 1 继电器K J 2 电流继电器KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器KAI XMJ 14 继电器KC ZJ 15 热继电器KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR 或KON HJ 20 跳闸继电器KTR TJ 21 合闸继电器KCP HWJ 22 跳闸继电器KTP TWJ 23 电源监视继电器KVS JJ 24 压力监视继电器KVP YJJ 25 电压继电器KVM YZJ 26 事故信号继电器KCA SXJ 27 继电保护跳闸出口继电器KOU BCJ 28 手动合闸继电器KCRM SHJ 29 手动跳闸继电器KTPM STJ 30加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32闭锁继电器KLA或KCB BSJ 33 同期检查继电器KSY TJJ 34 自动准同期装置ASA ZZQ 35 自动重合闸装置ARE ZCJ 36自动励磁调节装置AVR或AAVR ZTL 37备用电源自动投入装置AATS或RSAD BZT 38 按扭SB AN 39 合闸按扭SBC HA 40 跳闸按扭SBT TA 41 复归按扭SBre 或SBR FA
01，电气施工图中配电箱AL/PL是什么意思，为什么？ 我知道AL代表照明配电箱。PL代表动力配电箱。但为什么这么标志。而有的还标志为XM等。有没有文字符号对照表 在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。 GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件， L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。X表示端子、插头、插座等。XM的含义要看图纸才能确定。 动力配电箱一般不用PL表示。 AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱. 02，电气施工图配电箱名字 ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下 一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动； 像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。 03,电路施工图符号意思含义 配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FC L123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢 C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极; 20ALC1-D25：新型交流接触器 LR2-D13:热继电器 YC-4*6 P32-FC：电缆规格型号及敷设方式 L123/WP1：电力线路 注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路1 04,ALE在电气图中指什么设备？图形符号是什么？ 指应急照明配电箱（有双电源）。 A表示配电设备（箱、柜）； L表示用于照明类； E表示用于应急（照明）。 如AL--正常照明配电箱。
电流表 PA三维网技术论坛" F' a: s1 k??f; a* W 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF三维,cad,机械,技术,汽车, 相位表 PPA三维,cad,机械,g+ P2 a- F4 P! F) `6 {# M 最大需量表(负荷监控仪) PM三维网技术论坛) V$ F" Y0 a" j: G) g: y3 u5 v 功率因数表 PPF 有功功率表 PW 无功功率表 PR三维网技术论坛4 ?6 ]( g: Y% M( k 无功电流表 PAR三维,cad,机械,技p& r+ W8 ], E 声信号 HA 光信号 HS 指示灯 HL三维,cad,机械,技术,汽B5 O5 p 红色灯 HR三维|cad|机械| $ q 绿色灯 HG三维,cad,机械,技术,汽h, I( Z3 \' l 黄色灯 HY三维网技术论坛" e7 o7 k8 x4 f3 Z 蓝色灯 HB 白色灯 HW 连接片 XB三维,cad,机械W! c 插头 XP三维网技术论坛2 Z: y0 Z. S; j4 Q& I8 _+ {1 l 插座 XS三维|cad|机械|汽车| + h7 f1 D1 G+ Y* I 端子板 XT三维|cad|机械|汽/ g3 F 电线,电缆,母线 W三维网技术论坛' j& t6 L3 o( J2 p; L/ v* o9 y) p 直流母线 WB
插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE三维,cad,机械,技F- h??{' Q" { 电力干线 WPM三维网技术论坛7 I5 Y/ h( [1 h. W- u. W 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC三维p 信号小母线 WS, H/. t6 E0 ~ 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS三维 电压小母线 WV 事故照明小母线 WELM 避雷器 F三维网技术论坛! Z1 K3 {9 [+ F) o 熔断器 FU 快速熔断器 FTF三维网技术论坛- t' L- Z2 ?3 b) w3 G 跌落式熔断器 FF 限压保护器件 FV三维|cad|机械|汽车|技术 |catia|pro/e|ug|inventor|solidedge|solidworks|caxa4 ?( n电容器 C 电力电容器 CE 正转按钮 SBF三维,cad,机械,技R' b 反转按钮 SBR
电气符号大全 电气图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 电气方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 2、电气图形符号分类： 电气限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 电气导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 电气无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。 二进制逻辑单元图形符号包括：与输入输出和其他连接有关的限定符号，内部连接组合单元和时序单元等。 模拟单元图的符号包括：模拟和数字信号识别用的限定符号，放大器，函数器，信号转换器，电子开关等。 3、电气设备常用文字符号 １、基本文字符号 符号描述 符 号 描述 符 号 描述 符 号 描述 符 号 描述 C 电容 器 EH 发热器 件 EL 照明 电 EV 空气 调节 器 FA 带瞬时动作的限流 保护器件 FU 熔断FV 限压保GS 同步GA 异步FR 带延时动作的限流
文字符 仪表P 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表PAR 信号灯H 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接X 连接片 XB 插头 XP 插座 XS 端子板 XT 母线W 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 熔断F 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容C 电容器 C 电力电容器 CE 接触开关S 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流U 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电机M 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机MW鼠笼型电动机 MC 执行器Y 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 电阻R 电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 电感L 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电热E

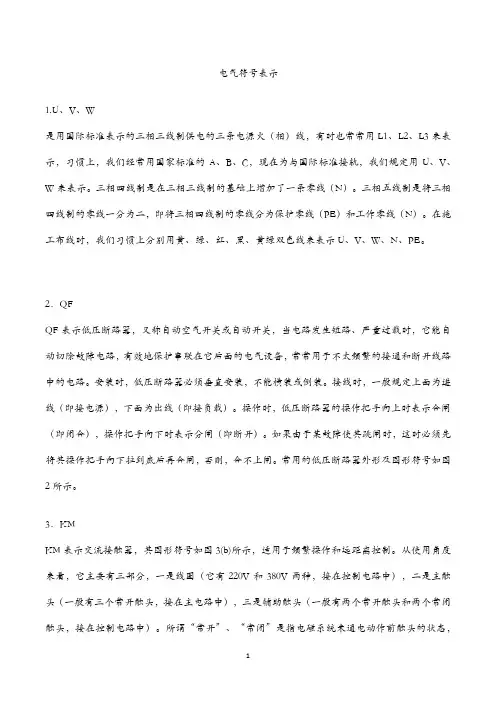

电气设计图纸字符电路图符号大全 ?电路图 ?电气设计图纸 AAT 电源自动投入装置 AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈
YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM——接触器 KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器 SB——按钮开关 SA 转换开关 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT
电线电缆母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP
电气图形符号大全 时间：2012/8/10 11:44:44 电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。 图形符号的种类和组成 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 图形符号分类： 限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关性，辐射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。
电流表 PA三维网技术论坛" F' a: s1 k f; a* W 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF三维,cad,机械,技术,汽车, 相位表 PPA三维,cad,机械,g+ P2 a- F4 P! F) `6 {# M 最大需量表(负荷监控仪) PM三维网技术论坛) V$ F" Y0 a" j: G) g: y3 u5 v 功率因数表 PPF 有功功率表 PW https://www.doczj.com/doc/14171993.html,5 Z: E1 ~1 V5 U6 g+ R8 D 无功功率表 PR三维网技术论坛4 ?6 ]( g: Y% M( k 无功电流表 PAR三维,cad,机械,技p& r+ W8 ], E 声信号 HA 光信号 HS 指示灯 HL三维,cad,机械,技术,汽B5 O5 p 红色灯 HR三维|cad|机械| $ q 绿色灯 HG三维,cad,机械,技术,汽h, I( Z3 \' l 黄色灯 HY三维网技术论坛" e7 o7 k8 x4 f3 Z
蓝色灯 HB https://www.doczj.com/doc/14171993.html,9 A6 ^$ t6 `8 @, s 白色灯 HW 连接片 XB三维,cad,机械W! c 插头 XP三维网技术论坛2 Z: y0 Z. S; j4 Q& I8 _+ {1 l 插座 XS三维|cad|机械|汽车| + h7 f1 D1 G+ Y* I 端子板 XT三维|cad|机械|汽/ g3 F 电线,电缆,母线 W三维网技术论坛' j& t6 L3 o( J2 p; L/ v* o9 y) p 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE三维,cad,机械,技F- h {' Q" { 电力干线 WPM三维网技术论坛7 I5 Y/ h( [1 h. W- u. W 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC三维p 信号小母线 WS, H/. t6 E0 ~ 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS三维 电压小母线 WV 事故照明小母线 WELM 避雷器 F三维网技术论坛! Z1 K3 {9 [+ F) o
开关设备用电气图形符号和文字符号 1范围 本标准规定了开关设备用电气图形符号和相应的文字符号。 本标准适用于高、低压开关设备电气图的绘制。 2 规范性引用文件 GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则 GB 4728 电气图用图形符号 GB 5465 电气设备用图形符号 GB 7159 电气技术中的文字符号制订通则 3 术语 3.1 图形符号 通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。 3.2符号要素 一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。 3.3 一般符号 用以表示一类产品和此类产品特征的一种通常很简单的符号。 3.4 限定符号 用以提供附加信息的一种加在其他符号上的符号。 注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。 3.5 方框符号 用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。 注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。 3.6 项目 在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。 3.7 项目代号 用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。 4 基本要求 4.1 图形符号的绘制 4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。
配电箱符号
配电箱符号

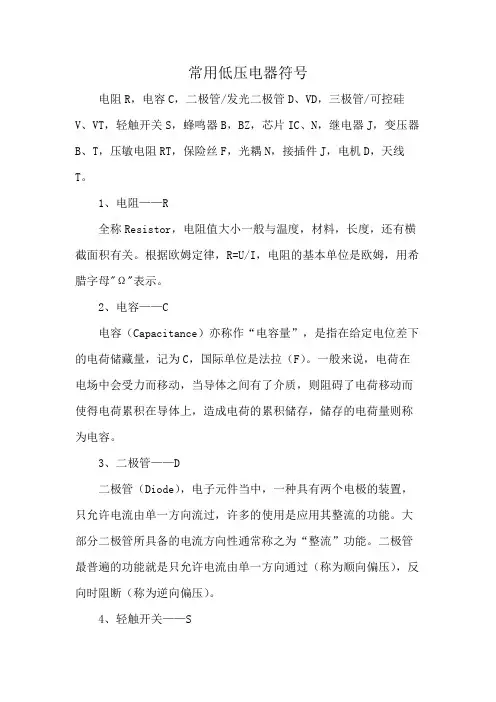

常用电气元件文字符号表
电缆型号 NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。 你学习一下下面的电缆基础知识就知道了！ 一、电缆型号由下面字母属性组成 （1）类别： H——市内通信电缆 HP——配线电缆 HJ——局用电缆 （2）绝缘： Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：
A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征： T——石油膏填充 G——高频隔离 C——自承式 （5）外护层： 23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 常用电缆规格型号 一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线) BV -铜芯聚氯乙烯绝缘电缆（电线） BLV-铝芯聚氯乙烯绝缘电缆（电线） BVR-铜芯聚氯乙烯绝缘电缆（电线） BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线） BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线） BV-90-铜芯耐热90℃聚乙烯绝缘电线 本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线） 二、低烟无卤系列产品 低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F
熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT
电气图纸符号表示大全 在电气图纸中我们经常看到一些用英文符号表示方式，下面给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。 一、导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二、导线敷设方式表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内
SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三、灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC DTQ30-32/2P 这两个是两种塑壳断路器的型号 HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 1、型号的含义 R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘V－聚氯乙烯护套
电器符号大全 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC
沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下 ************************************************** 型号含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编 75：75欧姆5：线径为5MM 1：代表单芯 SYWV 75-5-1 S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套 75：75欧姆5：线缆外径为5MM 1：代表单芯 例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线VV:双层护套线P屏蔽 2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR: 阻燃R: 软线S:双绞线 2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 型号、名称 RV 铜芯氯乙烯绝缘连接电缆（电线） A VR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB 铜芯聚氯乙烯平型连接电线 RVS 铜芯聚氯乙烯绞型连接电线 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义 规格采用芯数、标称截面和电压等级表示 ①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV， 如：4*(1*185)+1*95 0.6/1KV
电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB
白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP
速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE 光电池,热电传感器 B 压力变换器BP 温度变换器BT 速度变换器BV 时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA
FV--流量控制阀 HV—手动控制阀 LV—液位控制阀 PV—压力控制阀 TV—温度控制阀 XV—开关控制阀 ZV—位置控制阀 YV—用户自定义 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM
应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA
电缆敷设方式与代号 线管的代号及敷设方式 一、线管的代号 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定： 1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方 x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。一般电气设计都在电气说明书上一穿管表供参考。其它电工书或电线电缆产品介绍的册子也有表供查阅。 2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米 的导线，用1平方毫米管内径的穿管。 3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？ ①、电缆引入引出建筑物，隧道处，楼板及主要墙壁； ②、引出地面两米高，地下 250mm 深； ③、电缆与地下管道交叉或接近时距离不合规定者；
④、电缆与道路，电车轨道和铁路交叉时； ⑤、厂区可能受到机械损伤及行人易接近的地点。 4、选择管径时，内径要比外径大 50 ％。 四、线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 五、线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 六、线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 七、配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 1表示2根导线 2表示3根导线
电气安装符号表示方法 一、电线穿线管一般有： PVC管：PC20 焊接钢管：SC20 扣压式镀锌薄壁电线管：KBG20 紧定式镀锌薄壁电线管：JDG20 二、电气设计施工图中常用线路敷设方式： SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内 CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管 CT-桥架MR-金属线槽M-钢索CP-金属软管 PR-塑料线槽RC-镀锌钢管
二，导线敷设方式的表示 DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊DS-管吊W-墙壁安装C-吸顶 R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱CLE穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 直接埋设：DB电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：
AC暗敷设在柱内：CLC 沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC ZCN-BV-2*2.5 PC20 CC 两根2.5平方阻燃耐火铜芯电线穿直径为20mm的硬塑料管，沿顶棚暗敷。WDZC-BYJ-2*2.5+E2.5-MT20 3根2.5平方(辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆, 穿直径为20mm的电线管沿顶棚暗敷。 WDZB-YJY-4*6=E6-SC40-CT 5根6平方铜芯(辐照)交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套耐火电力电缆穿直径为40mm的钢管或桥架敷设。 WDZB-BYJ-2*4+4PE-MR/KBG20-SCE 3根4平方辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆金属线槽或直径为20mm的金属薄壁管吊顶内敷设常用电缆、电线表示方法及符号 1、电力电缆、控制电缆 型号含义〔1〕-〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕〔8〕-〔9〕 〔1〕ZR-阻燃，NH-耐火，ZA(IA)-本安 〔2〕用途。电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆 〔3〕绝缘层。V-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙烯，X-橡皮，Z-纸 〔4〕导体。T-铜芯缺省表示，L-铝芯
1.常用电气、仪表文字符号大全电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE
正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R
电气元器件符号大全 文字符 仪表P 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 信号灯H 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接X 连接片XB 插头XP 插座XS 端子板XT 母线W 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 熔断F 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容C 电容器C 电力电容器CE 接触开关S 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流U
整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电机M 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW鼠笼型电动机MC 执行器Y 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE 电阻R 电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC 电感L 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电热E 发热器件(电加热) EH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 转换器B 光电池,热电传感器B 压力变换器BP 温度变换器BT 速度变换器BV 时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM 图文符
