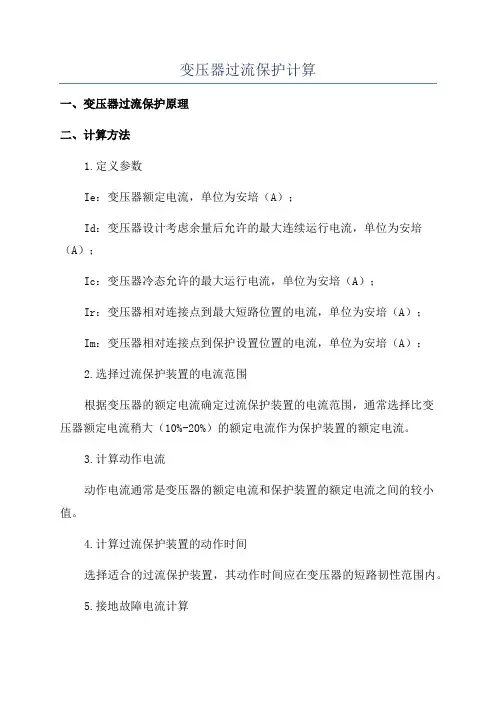

变压器过流保护计算

电力变压器继电保护计算书

工程名:

计算者:

计算时间:

参考规范：《工业与民用配电设计手册》(水利电力出版社第三版)进行计算。 电力变压器过电流保护已知条件：

可靠系数-- =1re K 1.2

接线系数-- =jx K 1

继电器返回系数--

=r K 0.85 过负荷系数-- =gh K 1.1

电流互感器变比-- =TA n 20

变压器高压侧额定电流--

=rT I 136.4 变压器高压侧稳态电流-- =min 22k I 1000

电力变压器过电流保护计算过程和公式： 保护装置的动作电流（应躲过可能出现的过负荷电流） TA r rT gh jx re k op n K I K K K I 11= A

I op ·K = 1.2*1*1.1*36.4/(0.85*20) = 3.85 A

保护装置一次动作电流

jx TA

k op op K n I I A

I op = 3.85*20/1 = 77.08 A

保护装置灵敏系数

5.1≥min 22op

k sen I I K = K sen = 1000/77.08 = 12.97

保护装置的地动作时限，一般取0.5~0.7S 。

计算结果：

电力变压器过电流保护计算，灵敏系数到达继电保护的要求。

变压器一二次侧电流计算

变压器一、二次额定电流计算 容量处电流，系数相乘求。 六千零点一，十千点零六。 低压流好算，容量一倍半。 说明：通常我们说变压器多大，是指额定容量而言，如何通过容量很快算出变压器一、二次额定电流?口诀说明了只要用变压器容量数(千伏安数)乘以系数，便可得出额定电流。 “6 千乘零点1，10千乘点零6”是指一次电压为6千伏的三相变压器，它的一次额定电流为容量数乘0.1，即千伏安数乘0.1。一次电压为10千伏的三相变压器，一次额定电流为容量数乘0.06，即千伏安数乘0.06。以上两种变压的二次侧(低压侧)额定电流皆为千伏安数乘1.5，这就是“低压流好算，容量一倍半”的意思。 已知变压器容量，求其各电压等级侧额定电流 口诀 a ： 容量除以电压值，其商乘六除以十。 说明：适用于任何电压等级。 在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀： 容量系数相乘求。 已知变压器容量，速算其一、二次保护熔断体(俗称保险丝)的电流值。 口诀 b ： 配变高压熔断体，容量电压相比求。 配变低压熔断体，容量乘9除以5。 说明： 正确选用熔断体对变压器的安全运行关系极大。当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流 口诀(c)：容量除以千伏数，商乘系数点七六。 说明： (1)口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。若把以上口诀叫做通用口诀，则可推导出计算220、 380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 (2)口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。 (3)口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的 10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。 (4)运用口诀计算技巧。用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量(kW)数。若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。 (5)误差。由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9

变压器差动保护整定计算

变压器差动保护整定计算 1. 比率差动 装置中的平衡系数的计算 1）．计算变压器各侧一次额定电流： n n n U S I 113= 式中n S 为变压器最大额定容量，n U 1为变压器计算侧额定电压。 2）．计算变压器各侧二次额定电流： LH n n n I I 12= 式中n I 1为变压器计算侧一次额定电流，LH n 为变压器计算侧TA 变比。 3）．计算变压器各侧平衡系数： b n n PH K I I K ?= -2min 2，其中)4,min(min 2max 2--=n n b I I K 式中n I 2为变压器计算侧二次额定电流，min 2-n I 为变压器各侧二次额定电流值中最小值，max 2-n I 为变压器各侧二次额定电流值中最大值。

平衡系数的计算方法即以变压器各侧中二次额定电流为最小的一侧为基准，其它侧依次放大。若最大二次额定电流与最小二次额定电流的比值大于4，则取放大倍数最大的一侧倍数为4，其它侧依次减小；若最大二次额定电流与最小二次额定电流的比值小于4，则取放大倍数最小的一侧倍数为1，其它侧依次放大。装置为了保证精度，所能接受的最小系数ph K 为，因此差动保护各侧电流平衡系数调整范围最大可达16倍。 差动各侧电流相位差的补偿 变压器各侧电流互感器采用星形接线，二次电流直接接入本装置。电流互感器各侧的极性都以母线侧为极性端。 变压器各侧TA 二次电流相位由软件调整，装置采用Δ->Y 变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。对于Yo/Δ-11的接线，其校正方法如下： Yo 侧： )0('I I I A A ? ??-= )0(' I I I B B ? ? ? -= )0('I I I C C ? ??-= Δ侧： 3/ )('c a a I I I ? ??-=

变压器保护定值整定

变压器定值整定说明 注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。 差动保护 （1）、平衡系数的计算 1 2 3 4 5 侧的二次电流。如果按上述的基准电流计算的平衡系数大于4，那么要更换基准电流I b，直到平衡系数满足 0.1

I n 为变压器的二次额定电流， K rel 为可靠系数，K rel =1.3—1.5； f i(n)为电流互感器在额定电流下的比值误差。f i(n)=±0.03（10P ），f i(n)=±0.01（5P ） ΔU 为变压器分接头调节引起的误差（相对额定电压）； Δm 为TA 和TAA 变比未完全匹配产生的误差，Δm 一般取0.05。 一般情况下可取： I op.0=（0.2—0.5）I n 。 （3） I res.0（4） a I Δm 2=0.05； b 、 式中的符号与三圈变压器一样。 最大制动系数为： K res.max =res unb.max rel I I K Ires 为差动的制动电流，它与差动保护原理、制动回路的接线方式有关，对对于两圈变压器I res = I s.max 。 比率制动系数：

K= res.max res.0res.max op.0res.max /I I -1/I I -K 一般取K=0.5。 （5）、灵敏度的计算 在系统最小运行方式下，计算变压器出口金属性短路的最小短路电流I s.min ,同时计算相应的制动电流I res ；在动作特性曲线上查出相应的动作电流I op ；则灵敏系数K sen 为： K sen = op I I 要求K sen ≥（6）（7 式中：I K I e （81、低电压的整定和灵敏度系数校验 躲过电动机自起动时的电压整定： 当低电压继电器由变压器低压侧电压互感器供电时， U op=(0.5～0.6)U n 当低电压继电器由变压器高压侧电压互感器供电时， U op=0.7U n 灵敏系数校验

变压器微机差动保护的整定计算

变压器微机差动保护的整定计算 作者：程秀娟 (扬子石油化工设计公司南京210048) 摘要：本文首先对变压器差动保护误动的原因作了初步分析,然后介绍了三段折线式比率制动特性的变压器差动保护的基本原理，并对各种参数的整定值设置进行了详细论述。 关键词：变压器差动保护三折线参数整定 1 前言 电力变压器是电力系统中十分重要的供电设备，它出现故障将对供电可靠性和系统的正常运行带来严重的影响。纵联差动保护是大容量变压器的主保护之一，然而，相对于线路保护和发电机保护来说，变压器保护的正确动作率显得较低，据各大电网的不完全统计，正确动作率尚不足70%。究其原因，就在于变压器结构及其内部独特的电磁关系。要提高变压器差动保护的动作正确率，首先必须找出误动的原因，从而在整定计算时充分考虑这些因素，才能有效地避免误动的出现。 2 变压器差动保护误动原因分析 2.1 空载投入时误动 变压器空载投入时瞬间的励磁电流可能很大，其值可达额定电流的10倍以上，该电流称为励磁涌流。其产生的根本原因是铁心中磁通在合闸瞬间不能突变，在合闸瞬间产生了非周期性分量磁通。 励磁涌流波形特征是：含有很大成分的非周期分量；含有大量的谐波分量，并以二次谐波为主；出现间断。励磁涌流的影响因素有：电源电压值和合闸初相角；合闸前铁芯磁通值和剩磁方向；系统等值阻抗值和相角；变压器绕组的接线方式和中心点接地方式；铁芯材质的磁化特性、磁滞特性等，铁芯结构型式、工艺组装水平。 为防止变压器空投时保护误动，其差动保护通常利用二次谐波作制动。原理是通过计算差动电流中的二次谐波电流分量来判断是否发生励磁涌流。当出现励磁涌流时应有：Id2 > K I d1。其中，Id1、Id2分别为差动电流中的基波和二次谐波电流的幅值；K为二次谐波制动比。但是，由于变压器磁特性的变化，某些工况下励磁涌流的二次谐波含量低，容易导致误动；而大容量变压器、远距离输电的发展，使得内部故障时暂态电流可能产生较大二次谐波，容易导致拒动。这时，就必须选用其它制动方式，如偶次谐波电流制动、判断电流间断角识别励磁涌流、半波叠加制动等。 2.2 区外短路时误动

变压器差动保护计算要领

变压器比率制动纵差保护 整定计算步骤及要领 1.计算制动电流启动值 正常运行中变压器负荷电流通常在额定电流I e 以下，不平衡I bp 电流很小， 无需比率制动，差动动作电流I cd 为恒定，不随制动电流的增大而增大。 所以制动电流启动值：I Zd qd =（0.8～1.0）I e /n L 式中：n L －电流互感器变比 制动电流启动值也就是一折线的拐点电流值。 2.计算差动保护启动电流值 差动保护启动电流(门槛值)现场一般取：I cd qd =（0.4～0.7）I e /n L 如果有条件，最好在现场实测变压器的不平衡电流I bph ,作为差动启动电流 整定计算的依据。 3.计算差动保护速断电流值 差动速断电流值：I cd sd =（6～8）I e /n L 4.计算比率制动系数 比率制动系数K zd 与变压器外部三相最大短路电流、制动电流启动值相关， 与差动电流启动值、速断值相关。 计算比率制动系数：K zd ＝ e I .max )3(I e I 23.0.max )3(I 5.40--外外 5.计算制动电流 制动电流：I Zd ＝(I cd sd - I cd qd )/ K zd ＋I Zd qd 举 例 一、已知参数： 主变容量＝10000KVA ；额定电压＝35/10.5KV ；

计算变压器一次侧额定电流=35 310000?=165（A ）； 一次侧CT 变比=300/5、CT 二次额定电流=60 165=2.75（A ） 主变阻抗电压百分比=7.33% 通过短路电流计算已知主变外部三相最大短路电流=2095（A ） 二、计算定值 1.计算制动电流启动定值：I Zd qd =1.0I e /n L =60 165＝2.75（A ） 2.计算差动启动电流定值：I cd qd =0.7I 2e =0.7×2.75=1.925 取I cd qd =2.0 3.计算差动速断电流定值：I cd sd =8I e /n L =60 1658?= 22（A ） 4. 计算比率制动系数：K zd ＝e max )3(e .max )3(I .I I 23.0I 5.40--外外 =165 209516523.02095I 5.40-?-? =0.468 取K zd ＝0.5 5.计算制动电流：I Zd =(I cd sd - I cd qd )/ K zd ＋I Zd qd =（22-2）/0.5＋2.75 =42.75A 取I Zd =43A 说明：本计算公式中的代表符号与说明书不一致，在使用时应注意。

变压器短路容量-短路电流计算公式-短路冲击电流的计算

变压器短路容量-短路电流计算公式-短路冲击电流的计算 供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。 二.计算条件 1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。 具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。只要计算35KV及以下网络元件的阻抗。 2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。 3. 短路电流计算公式或计算图表,都以三相短路为计算条件。因为单相短路或二相短路时的短路电流都小于三相短路电流。能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。 三.简化计算法 即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。 在介绍简化计算法之前必须先了解一些基本概念。 1.主要参数 Sd三相短路容量(MV A)简称短路容量校核开关分断容量 Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定 IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定 ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定 x电抗(W) 其中系统短路容量Sd和计算点电抗x 是关键.

变压器差动保护的功能及定值计算

差动保护的功能及定值计算 1 微机变压器差动保护功能 1.1比率制动式差动保护 比率制动式差动保护作为变压器的主保护，能反映变压器内部相间短路故障，高压侧单相接地短路及匝间层间短路故障。当突变量大于0.25倍差动定值时投入，动作判据为; ｛Icd≥Icdset 当Izd≤Izdset时， Icd≥Icdset+K1(Izd-Izdset) 当Izd〉Izdset时, 电流方向以实际的功率方向为准。其中Icd为差电流: Icdset为差动保护整定计算值; Icdset为差动保护门槛计算值； Izd为保护制动电流 K1为比率制动系数（0.4～0.7）可选; H为变压器35kV侧流进差动保护实际电流; L为变压器10kV侧流进差动保护实际电流; １. 2二次谐波闭锁功能 变压器投入时，励磁涌值为变压器额定电流的5~8倍，励磁涌中含有63％比率的二次谐波电流Im2。微机差动保护设置了二次谐波闭锁差动保护功能，来防止变压器空载投入时励磁涌流导致差动保护误动作。二次谐波制动功能的判据如下: Icd2≥K2Icd 式中，Icd为差动电流的基波分量; Icd2为差动电流中的二次谐波分量; K2为二次谐波制动系数（０.１～０.４）可选; １.３差动速断保护 当变压器内部发生严重短路时，短路电流很大，由于铁芯饱和输出电压波形将发生畸变，为提高保护的可靠性和动作速度，差速断保护不受二次谐波闭锁条件限制直接动作，此功能由软件控制投入或退出。 １.４差流过大告警 动作判据为: Icd≥Icdset/2 式中，Icd为任一相的差动电流; Icdset为差动保护最小定值; 任一相差动电流大于差动电流定值一半时，运行超过３Ｓ后，发出差流过大告警信号。此功能由软件控制投入或退出。 １.５电流互感器二次回路断线监视功能 微机差动保护与传统常规差动保护在接线不同之处是: 为了判断电流互感器ＴＡ二次断线，差保高压侧ＴＡ必须接成星形接线，保护装置给出以下判据为: | a+ b+ c|>0.5A时,保护会发出断线警告信号，并由微机软件控制是否闭锁差动保护。此项功能均由自适应的门槛值控制，无需整定定值。 1.6变压器高压侧相位差与平衡补偿 Y，d——11组双绕组变压器，Y侧电流相位需要校正相位，常规接线高压侧TA的二次侧接成d型接线，而微机差动保护具有软件校正功能，只要投入Y/d功能即可，就校正了相位，相当于把二次接成了d型接线，TA二次输出线电流。 1.7变压器低压侧电流平衡系数 差保接线，变压器低压侧TA与高压侧TA二次电流平衡补偿，常规差保接线靠适当选择变压器两侧TA变比来实现，而微机差动保护是靠软件功能来完成，以高压侧二次电流为基

变压器保护 定值计算 算法

电力变压器保护--低电压起动的带时限过电流保护整定计算(1) 保护装置的动作电流(应躲过变压器额定电流) 输入参数: 参数名I1rT 参数值36.4 单位 A 描述变压器高压侧额定电流 参数名Kh 参数值 1.15 单位 描述继电器返回系数 参数名Kjx 参数值 1 单位 描述接线系数 参数名Kk 参数值 1.3 单位 描述可靠系数 参数名nl 参数值20 单位 描述电流互感器变比 计算公式及结果: Idz.j=Kk*Kjx*(I1rT/(Kh*nl)) =1.3*1*(36.4/(1.15*20)) =2.057391 (2) 保护装置动作电压 输入参数: 参数名Kh 参数值 1.15 单位

描述继电器返回系数 参数名Kk 参数值 1.3 单位 描述可靠系数 参数名Umin 参数值18.2 单位V 描述运行中可能出现的最低工作电压 参数名ny 参数值20 单位 描述电压互感器变比 计算公式及结果: Udz.j=Umin/(Kk*Kh*ny) =18.2/(1.3*1.15*20) =0.608696 (3) 保护装置一次动作电流 输入参数: 参数名Kjx 参数值 1 单位 描述接线系数 参数名nl 参数值20 单位 描述电流互感器变比 计算公式及结果: Idz=Idz.j*nl/Kjx =2.057391*20/1 =41.147826 (4)保护装置的灵敏系数(电流部分)与过电流保护相同

输入参数: 参数名I2k2.min 参数值659 单位 A 描述最小运行方式变压器低压侧两相短路，流过高压侧稳态电流 计算公式及结果: Klm=I2k2.min/Idz =659/41.147826 =16.015427 (5) 保护装置的灵敏系数(电压部分) 输入参数: 参数名Ush.max 参数值20 单位V 描述保护安装处的最大剩余电压 参数名ny 参数值20 单位 描述电压互感器变比 计算公式及结果: Klm=Udz.j*ny/Ush.max =0.608696*20/20 =0.608696 保护装置动作时限与过电流保护相同 电力变压器保护--低压侧单相接地保护(用高压侧三相式过电流保护)整定计算(1) 保护装置的动作电流和动作时限与过电流保护相同 输入参数: 参数名I1rT

变压器计算公式

变压器计算公式 已知变压器容量，求其各电压等级侧额定电流 口诀a ： 容量除以电压值，其商乘六除以十。 说明：适用于任何电压等级。 在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀： 容量系数相乘求。 已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。 口诀b ： 配变高压熔断体，容量电压相比求。 配变低压熔断体，容量乘9除以5。 说明： 正确选用熔断体对变压器的安全运行关系极大。当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。 这是电工经常碰到和要解决的问题。 已知三相电动机容量，求其额定电流 口诀（c）：容量除以千伏数，商乘系数点七六。 说明： （1）口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化， 省去了容量除以千伏数，商数再乘系数0.76。 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 （2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。 （3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。 （4）运用口诀计算技巧。用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。若遇容量较大的6kV 电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。（5）误差。由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。由口诀c 推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去0.76系数的商。专用口诀简便易心算，但应注意其误差会增大。一般千瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则比铭牌上的略小些。对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。可以四舍而五不入，只取整数，这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。 *测知电流求容量 测知无铭牌电动机的空载电流，估算其额定容量 口诀： 无牌电机的容量，测得空载电流值， 乘十除以八求算，近靠等级千瓦数。 说明：口诀是对无铭牌的三相异步电动机，不知其容量千瓦数是多少，可按通过测量电动机空载电流值，估算电动机容量千瓦数的方法。 测知电力变压器二次侧电流，求算其所载负荷容量 口诀： 已知配变二次压，测得电流求千瓦。

变压器差动保护的基本原理及逻辑图

变压器差动保护的基本原理及逻辑图 1、变压器差动保护的工作原理 与线路纵差保护的原理相同，都是比较被保护设备各侧电流的相位和数值的大小。 2、变压器差动保护与线路差动保护的区别： 由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。例如图8-5所示的双绕组变压器 8.3.2变压器纵差动保护的特点 1 、励磁涌流的特点及克服励磁涌流的方法 （1）励磁涌流： 在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8倍变压器励磁电流通常称为励磁涌流。 （2）产生励磁涌流的原因 因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0瞬间合闸，铁芯中的磁通应为-Φm。但由于铁心中的磁通不能突变，因此将出现一个非周期分量的磁通+Φm，如果考虑剩磁Φr，这样经过半过周期后铁心中的磁通将达到2Φm+Φr，其幅值为如图8-6所示。此时变压器铁芯将严重饱和，通过图8-7可知此时变压器的励磁电流的数值将变得很大，达到额定电流的6～8倍，形成励磁涌流。

（3）励磁涌流的特点： ①励磁电流数值很大，并含有明显的非周期分量，使励磁电流波形明显偏于时间轴的一侧。

②励磁涌流中含有明显的高次谐波，其中励磁涌流以2次谐波为主。 ③励磁涌流的波形出现间断角。 表8-1 励磁涌流实验数据举例 （4）克服励磁涌流对变压器纵差保护影响的措施： ①采用带有速饱和变流器的差动继电器构成差动保护； ②利用二次谐波制动原理构成的差动保护； ③利用间断角原理构成的变压器差动保护； ④采用模糊识别闭锁原理构成的变压器差动保护。 2、不平衡电流产生的原因 （1）稳态情况下的不平衡电流 ①变压器两侧电流相位不同 电力系统中变压器常采用Y，d11接线方式，因此，变压器两侧电流的相位差为30°，如下图所示，Y侧电流滞后△侧电流30°，若两侧的电流互感器采用相同的接线方式，则两侧对应相的二次电流也相差30°左右，从而产生很大的不平衡电流。 ②电流互感器计算变比与实际变比不同 由于变比的标准化使得其实际变比与计算变比不一致，从而产生不平衡电流。

变压器保护定值计算书

脱硫变保护定值计算书 批准： 审核： 初审： 计算：

脱硫73B 、74B 保护采用南京东大金智电气有限公司生产的WDZ-400系列综合保护。 一、脱硫变73B 保护定值计算书 1.脱硫变73B 基本参数 1.1额定容量：Se=2500KV A 1.2额定电压：Ue=6300/400V 1.3额定电流：Ie=229.1/3608.4A 1.4阻抗电压：Ud=6.17% 1.5连接组别：DYn11 1.6高压侧CT 变比：300/5 1.7低压侧CT 变比：5000/1 1.8低压侧零序CT 变比：5000/5 2、脱硫变73B 保护定值计算 2.1、WDZ －440EX 低压变压器综合保护测控装置定值计算 1）高压侧速断保护定值： 73B 折算至100MV A 的阻抗为：3X ＝ 5 .2100 10017.6?＝2.468 a ：变压器低压母线三相短路电流max .)3(K I 计算： 由#2厂高变供电时短路电流最大，故： max .)3(K I ＝ 03334.0468.272527.029410.09160+++＝0.03334 2.774669160 ＋＝3262A b ：变压器高压侧出口三相短路电流计算： max .)3(K I ＝ 0.0333472527.029410.09160＋+＝34 .09160 ＝26941A c ：变压器低压母线单相接地短路电流计算： K I ）（1＝ ∑ ∑+?0123X X I bs =468.292.808291603???＋＝27.82827480 ＝987A 高压侧短路保护定值整定原则；

a ：按躲过低压母线三相短路电流计算： op I ＝rel K max .)3(K I ＝1.3×3262＝4240.6A b ：按躲过励磁涌流计算： op I ＝K TN K =12×229.1＝2749.2A c ：高压侧短路保护二次动作电流计算。一次动作电流取4240.6A ，则二次动作电流为： op I ＝4240.6/60＝70.67A ，取71A 。 灵敏度检验：变压器高压侧入口短路时灵敏度为： ） （2sen K ＝0.866× 60 7126941 ?＝6.32＞2，满足要求。： 高压侧短路保护时间op t ，取装置最低值0.04S 。 2）高压侧过流保护定值： 按躲过最大负荷电流整定，Idz ＝ a f K n K Ifh K max . a ：对并列运行变压器，应考虑切除一台时所出现的过负荷 max .Ifh ＝1*-n Ie n ＝1 21 .229*2-＝458.2A Idz ＝ a f K n K Ifh K max .＝60*9.02 .458*2.1＝10.2A 灵敏度检验：按低压母线上发生两相短路时产生的最小短路电流来校验 K lm =op I I ) 2(min = 5.173.460 2.10)468.227725.09160 866.0≥=??+?（ 式中 )2(op I ------低压母线两相短路电流。 满足要求。 高压侧过流保护时间：1S 3）高压侧过负荷保护定值： 高压侧定时限过负荷保护定值： a ：按躲过变压器额定电流整定：

变压器高低压侧过流保护

实验四变压器高压侧过流保护 一、实验目的 1.了解变压器后备保护过流保护原理； 2. 熟悉过流保护的逻辑组态方法。 二、实验原理及逻辑框图 变压器的高、低压侧发生区外故障时，由于后备保护装置直流电源故障可能造成保护拒动，严重地威胁变压器的安全运行和电网的稳定，为了避免这种情况的发生，变压器的高、低压侧各自设置过流保护，作为变压器的后备保护，该保护动作后作用于变压器各侧断路器。逻辑图如4-1所示： 图4-1 过流保护的逻辑图 图4-2 高压侧过流I段保护逻辑框图

图4-3 高压侧过流II段保护逻辑框图 三、实验内容 1.高压侧过流保护实验 1）首先用导线将端子“合闸断线＋”与端子“合闸断线-”短接，将端子“跳闸断线＋”与端子“跳闸断线-”短接，并将端子“UA＋”与端子“UA-”短接, 将端子“Ia＋”与端子“Ia-”短接。装置接线检查无误后，合上单相漏电断路器，保护装置得电，控制回路可操作。再合上三相漏电断路器使整个实验装置上电。 2）修改保护定值：进入微机变压器保护装置菜单“定值”→“定值”，输入密码，按确认键后，分别进行“高压侧过流Ⅰ”，“高压侧过流Ⅱ”的定值整定界面，整定完成后，按 3）投入保护压板。将过流保护的硬压板(用导线将端子“A相电压+”接到端子“A相电压-”，用导线将端子“开入＋”接到端子“高压侧过流压板”)和软压板投入（进入“定值”→“压板”，确认后输入密码，分别进入→“高压侧过流Ⅰ”，“高压侧过流Ⅱ”，分别将其保护软压板投入后→按“确认”后显示压板固化成功）。其他所有保护的硬压板和软压板均退出：

4）参考“变压器实验系统的故障模拟”中的高压侧过流保护的实验模拟方法模拟变压器的高压侧过流故障。 5 记录WBH-820系列微机变压器保护装置中记录的过流故障的故障相电流、正常相电流及保护的整定值，并制作相应的表格。 表4-1A：变压器高压侧过流保护实验数据表 四、心得体会

变压器额定电流

变压器额定电流计算

变压器额定电流I1N/I2N,单位为A、kA。是变压器正常运行时所能承担的电流，在三相变压器中均代表线电流。 变压器额定电流计算公式 对单相变压器： I1N = SN / U1N I2N = SN / U2N 对三相变压器： I1N=SN/[sqrt(3)U1N] I2N=SN/[sqrt(3)U2N] U1N为正常运行时一次侧应加的电压。U2N为一次侧加额定电压、二次侧处于空载时的电压。单位为V。相变压器中，额定电压指的是线电压。 SN为变压器额定容量,单位为VA、kVA、MVA,N为变压器的视在功率。通常把变压器一、二次侧的额定容量设计为。 I1N为正常运行时一次侧变压器额定电流。I2N为一次侧变压器额定电流。单位为A。 250KVA有效使用功率等于百分之八十，250KVA等于200KW 变压器二次侧电流=变压器额定容量* 例如：100KVA变压器二次侧电流 I=100*=144（A） 各种容量变压器高低压侧额定电流的数据（包括20、30、50、80、100、160、200、250、315、400KVA 等） 变压器容量20、30、50、80、100、160、200、250、315、400KVA 高压侧电流、、、、、、、、、 低压侧电流、、72、、144、、288、360、、576 已知变压器容量，求其各电压等级侧额定电流口诀a ： 容量除以电压值，其商乘六除以十。 说明：适用于任何电压等级。 在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。将 以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。 已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。口诀b ： 配变高压熔断体，容量电压相比求。 配变低压熔断体，容量乘9除以5。 说明：正确选用熔断体对变压器的安全运行关系极大。当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。这是电工经常碰到和要解决的问题。

变压器差动保护的平衡系数

变压器微机差动保护平衡系数说明 1、影响变压器差动保护差流计算的因素 1）、变压器高低压侧电流幅值不同造成的不平衡。由于变压器高低压侧电压等级不同，所以变压器高低压侧的电流幅值不同。 2）、变压器高低压侧电流相位不同造成的不平衡。由于变压器接线方式导致高低压侧电压的相位不同，所以变压器高低压侧的电流相位也不同。 3）、变压器高低压侧电流互感器的不匹配造成的不平衡。由于电流互感器的变比是一个标准的数值，而变压器虽然容量是一个标准值，但其额定电流是一个不规则的数，所以，电流互感器的选择并不考虑其对差流的影响。 2、消除电流不平衡的方法 1）、通过引入平衡系数消除高低压侧电流幅值不同及高低压侧电流互感器不匹配造成的不平衡。 2）、根据变压器高低压侧电流的相位关系，通过数学公式的计算，消除变压器高低压侧电流相位不同造成的不平衡。 3、平衡系数概念和计算方法 1）、概念：两个不同单位或相同单位而基准不同的物量归算到同一单位或同一基准时所用到的比例系数就是平衡系数。举例如下： a、一斤大米3元，一斤白面2元，归算到大米侧，白面的平衡系数为2/3。 b、一斤大米3元，一斤白面2元，归算到白面侧，大米的平衡系数为3/2。 c、一斤大米3元，一斤白面2元，一斤鸡蛋4元，归算到鸡蛋侧，大米的平衡系数为3/4，白面的平衡系数为1/2。 2）、计算方法

主变的型号为100000kVA-110kV/35kV，高压侧一次额定电流：Ieg1=524.9A，低压侧一次额定电流：Ie d1=1649.6A，高压侧电流互感器变比：800/5，低压侧电流互感器变比：2000/1。 a、以高压侧电流互感器为基准，把高压侧电流互感器折算到低压侧。 I12=800*110/35=2514.3A，K ph2=2000/ I12=2000/2514.3=0.80。 b、以低压侧电流互感器为基准，把低压侧电流互感器折算到高压侧。 I21=2000*35/110=636.4A，K ph1=800/ I21=800/636.4=1.26。 c、以变压器额定电流为基准，把高低压侧电流互感器折算到额定电流侧。 K ph1=800/Ieg1=800/524.9=1.52, K ph2=2000/Ie d1=2000/1649.6=1.21。 举例验证： 高压侧一次电流Ig1=450A，低压侧一次电流Id2=1414.3A。 高压侧二次电流实际采样为：Ig2=Ig1/800=450/800=0.5625； 低压侧二次电流实际采样为：I d2=I d1/2000=1414.3/2000=0.7072； a、以高压侧电流互感器为基准，把高压侧电流互感器折算到低压侧，K ph2=0.80。 I12=800*110/35=2514.3A，K ph1=2000/ I12=2000/2514.3=0.80 差流I d= Ig2*1-I d1* K ph2=0.5625*1-0.7072*0.80=0.00326≈0。 b、以低压侧电流互感器为基准，把低压侧电流互感器折算到高压侧，K ph1=1.26。 I21=2000*35/110=636.4A，K ph1=800/ I21=800/636.4=1.26 差流I d= Ig2* K ph1-I d1*1 =0.5625*1.26-0.7072*1=0.00326≈0。 c、以变压器额定电流为基准，把高低压侧电流互感器折算到额定电流侧。 差流I d= Ig2*K ph1-I d2*K ph2=0.5625*1.52-0.7072*1.21=0.000712≈0。 4、数学公式的计算方法

电力变压器的继电保护整定值计算

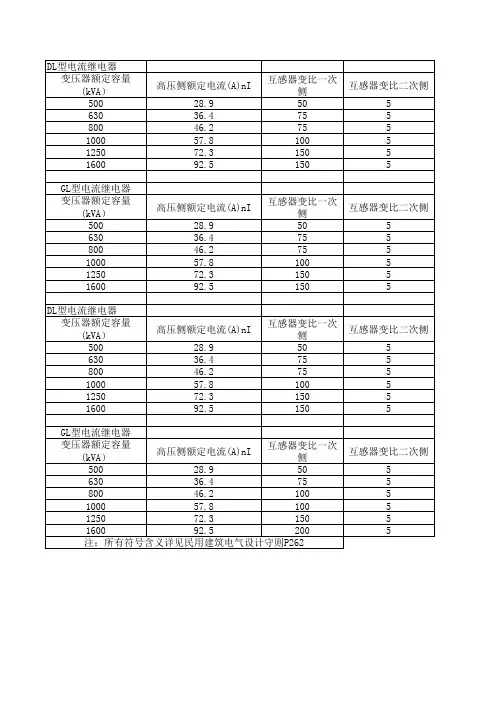

电力变压器的继电保护整定值计算一．电力变压器的继电保护配置

注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。 ②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装 设变压器中性线上的零序过电流保护。 ③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装 设专用的过负荷保护。 ④密闭油浸变压器装设压力保护。 ⑤干式变压器均应装设温度保护。 注2：电力变压器配置保护的说明 （1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。 （2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。 （3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。 （4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。 （5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。 （6）对于110kV级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作 作用于跳闸。 注3：过流保护和速断保护的作用及范围 ①过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备

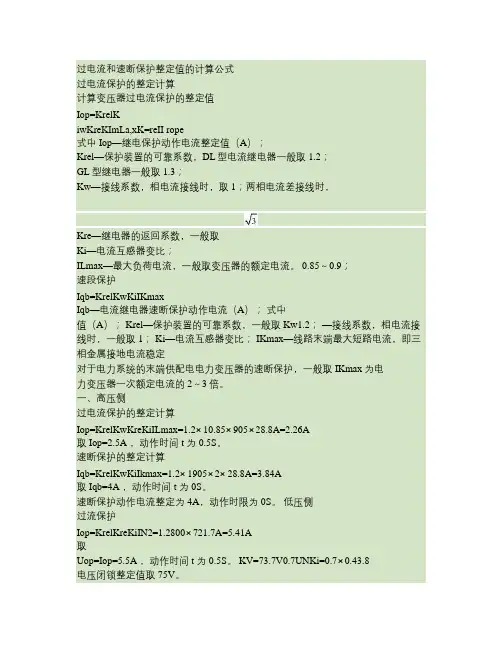

保护。它是按照躲过最大负荷电流整定，动作时限按阶段原则选择。 ② 速断保护：分为无时限和带时限两种。 a. 无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护范围不能超出本线路末端，因此只能保护线路的一部分。 b. 带时限电流速断保护装置，当线路采用无时限保护没有保护范围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护范围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。 二．电力变压器的继电保护整定值计算 ■ 计算公式中所涉及到的符号说明 在继电保护整定计算中，一般要考虑电力系统的最大与最小运行方式。 最大运行方式—是指在被保护对象末端短路时，系统等值阻抗最小，通过保护装置的 短路电流为最大的运行方式。 最小运行方式—是指在上述同样短路情况下， 系统等值阻抗最大，通过保护装置的 短路电流为最小的运行方式。 （1）T r S ?——变压器的额定容量，kVA （2）T r U ?1——变压器的高压侧额定电压，kV （3）T r U ?2——变压器的低压侧额定电压，kV （4）T r I ?1——变压器的高压侧额定电流，A （5）T r I ?2——变压器的低压侧额定电流，A （6）0 0k u —— 变压器的短路电压（即阻抗电压）百分值 （7）rel K ——可靠系数，用于过电流保护时，DL 型继电器取1.2和GL 型继电器取1.3 ； 用于电流速断保护时，DL 型继电器取1.3和GL 型继电器取1.5.用于低压侧单相接

变压器和发电机的保护

对于发电机可能发生的故障和不正常工作状态,应根据发电机的容量有选择地装设以下保护。 (1)纵联差动保护:为定子绕组及其引出线的相间短路保护。 (2)横联差动保护:为定子绕组一相匝间短路保护。只有当一相定子绕组有两个及以上并联分支而构成两个或三个中性点引出端时,才装设该种保护。 (3)单相接地保护:为发电机定子绕组的单相接地保护。 (4)励磁回路接地保护:为励磁回路的接地故障保护。 (5)低励、失磁保护:为防止大型发电机低励(励磁电流低于静稳极限所对应的励磁电流)或失去励磁(励磁电流为零)后,从系统中吸收大量无功功率而对系统产生不利影响,100MW及以上容量的发电机都装设这种保护。 (6)过负荷保护:发电机长时间超过额定负荷运行时作用于信号的保护。中小型发电机只装设定子过负荷保护;大型发电机应分别装设定子过负荷和励磁绕组过负荷保护。 (7)定子绕组过电流保护:当发电机纵差保护范围外发生短路,而短路元件的保护或断路器拒绝动作,这种保护作为外部短路的后备,也兼作纵差保护的后备保护。 (8)定子绕组过电压保护:用于防止突然甩去全部负荷后引起定子绕组过电压,水轮发电机和大型汽轮发电机都装设过电压保护,中小型汽轮发电机通常不装设过电压保护。 (9)负序电流保护:电力系统发生不对称短路或者三相负荷不对称(如电气机车、电弧炉等单相负荷的比重太大)时,会使转子端部、护环内表面等电流密度很大的部位过热,造成转子的局部灼伤,因此应装设负序电流保护。 (10)失步保护:反应大型发电机与系统振荡过程的失步保护。 (11)逆功率保护:当汽轮机主汽门误关闭,或机炉保护动作关闭主汽门而发电机出口断路器未跳闸时,从电力系统吸收有功功率而造成汽轮机事故,故大型机组要装设用逆功率继电器构成的逆功率保护,用于保护汽轮机。 变压器保护配备一般根据变压器的容量和电压等级。小型变压器配过流和速断保护就够了，甚至可以用熔断器保护；中型变压器（1250kVA以上）可以再加上瓦斯保护；更大的变压器（如6300kVA以上）一般应再配备差动保护。 变压器保护配置的基本原则 1、瓦斯保护: 800KVA及以上的油浸式变压器和400KVA以上的车间内油浸式变压器，均应装设瓦斯保护。瓦斯保护用来反应变压器油箱内部的短路故障以及油面降低，其中重瓦斯保护动作于跳开变 压器各电源侧断路器，轻瓦斯保护动作于发出信号。 2、纵差保护或电流速断保护: 6300KVA及以上并列运行的变压器，10000KVA及以上单独运行的变压器，发电厂厂用或工业企业中自用6300KVA及以上重要的变压器，应装设纵差保护。其他电力变压器，应装设电流速断保护，其过电流保护的动作时限应大于0.5S。对于2000KVA以上的变压器，当电流速断保护灵敏度不能满足要求时，也应装设纵差保护。纵差保护用于反应电力变压器绕组、套管及引出线发生的短路故障，其保护动作于跳开变压器各电源侧断路器并发相应信号。 3、相间短路的后备保护: 相间短路的后备保护用于反应外部相间短路引起的变压器过电流，同时作为瓦斯保护和纵差保护（或电流速断保护）的后备保护，其动作时限按电流保护的阶梯形原则来整定，延时动作于跳开变压器各电源侧断路器，并发相应信号。一般采用过流保护、复合电压起动过电流保护或负序电流单相低电压保护等。

35kv变压器差动保护分析
