适配器12V/1A测试报告方案基本参数一览 修订更新版本
注： 在原板上进行了以下修改： 1、变压器参数更新（进行成本优化） 2、输入电容修改为15uF/400V 3、输出二极管修改为SR3100 4、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀） 一.说明 此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。适合12W以内的适配器电源及小家电产品的应用。
二.测试主要项目 1）电气参数测试 2）电性能参数测试 3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试 三.测试使用的仪器 1．输入交流调压器：AC POWER SOURCE APS-9501 2．输出电子负载：FT6301A 3．示波器：DSO-X-2022A （Agilent Technologies） 4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A 6．红外热成像仪Fluke Ti200 四.方案的实物图 五.主要项目测试记录 基本参数测试数据
：%（线末端测试）：%（线末端测试） 小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。 FD9020D 12V/1A适配器在空载~满载切换时，< VDD <，符合要求。 注：该方案VDD电压综合考虑系统的过功率保护及VDD过压保护功能，VDD电压受变压器的绕制工艺及漏感等参数影响较大，因此，若有更换变压器供应商时，请注意二次评测VDD 电压范围，以更完美匹配方案参数。 福大海矽可随时全方位协助该方案各项参数测试。 3）纹波噪声测试 测试条件：输入电压为220V，满载输出。

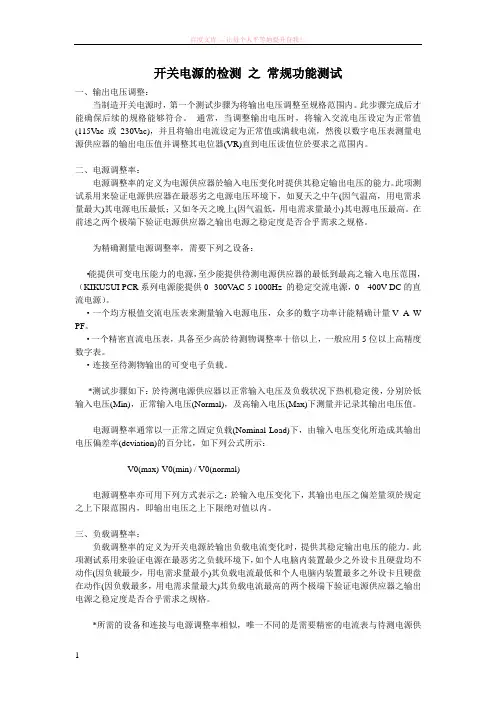

开关电源测试详细解说当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下：一、功能(Functions)测试： ?输出电压调整(Hold-on Voltage Adjust) ?电源调整率(Line Regulation) ?负载调整率(Load Regulation) ?综合调整率(Conmine Regulation) ?输出涟波及杂讯(Output Ripple & Noise, RARD) ?输入功率及效率(Input Power, Efficiency) ?动态负载或暂态负载(Dynamic or Transient Response) ?电源良好/失效(Power Good/Fail)时间 ?起动(Set-Up)及保持(Hold-Up)时间 常规功能(Functions)测试 A. 输出电压调整： 当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。此步骤完成后才能确保后续的规格能够符合。通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)，并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求之范围内。 B. 电源调整率： 电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低；又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。 为精确测量电源调整率，需要下列之设备： ?能提供可变电压能力的电源，至少能提供待测电源供应器的最低到最高之输入电压范围，（KIKUSUIPCR 系列电源能提供0--300VAC 5-1000Hz 的稳定交流电源，0---400V DC的直流电源）。 ?一个均方根值交流电压表来测量输入电源电压，众多的数字功率计能精确计量V A WPF。 ?一个精密直流电压表，具备至少高于待测物调整率十倍以上，一般应用5位以上高精度数字表。 ?连接至待测物输出的可变电子负载。 *测试步骤如下：于待测电源供应器以正常输入电压及负载状况下热机稳定后，分别于低输入电压(Min)，正常输入电压(Normal)，及高输入电压(Max)下测量并记录其输出电压值。 电源调整率通常以一正常之固定负载(NominalLoad)下，由输入电压变化所造成其输出电压偏差率
开关电源的测试项目及检验规范 开关电源的测试： 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试 当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： *功能(Functions)测试： ·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波及杂讯(Output Ripple & Noise, RARD) ·输入功率及效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)及保持(Hold-Up)时间 *保护动作(Protections)测试： ·过电压保护(OVP, Over Voltage Protection) ·短路保护(Short) ·过电流保护(OCP, Over Current Protection) ·过功率保护(OPP, Over Power Protection) *安全(Safety)规格测试： ·输入电流、漏电电流等 ·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。 ·温度抗燃：零组件需具备抗燃之安全规格，工作温度须於安全规格内。 ·机壳接地：需於0.1欧姆以下，以避免漏电触电之危险。 ·变压输出特性：开路、短路及最大伏安(VA)输出 ·异常测试：散热风扇停转、电压选择开关设定错误 *电磁兼容(Electromagnetic Compliance)测试： 电源供应器需符合CISPR 22、CLASS B之传导与幅射的4dB馀裕度，电源供应器需在以下三种负载状况下测试：
开关电源测试方法 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试 当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： *功能(Functions)测试： ·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波及杂讯(Output Ripple & Noise, RARD) ·输入功率及效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)及保持(Hold-Up)时间 *保护动作(Protections)测试：
·过电压保护(OVP, Over Voltage Protection) ·短路保护(Short) ·过电流保护(OCP, Over Current Protection) ·过功率保护(OPP, Over Power Protection) *安全(Safety)规格测试： ·输入电流、漏电电流等 ·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。 ·温度抗燃：零组件需具备抗燃之安全规格，工作温度须於安全规格内。 ·机壳接地：需於欧姆以下，以避免漏电触电之危险。 ·变压输出特性：开路、短路及最大伏安(VA)输出 ·异常测试：散热风扇停转、电压选择开关设定错误 *电磁兼容(Electromagnetic Compliance)测试： 电源供应器需符合CISPR 22、CLASS B之传导与幅射的4dB馀裕度，电源供应器需在以下三种负载状况下测试：每个输出为空载、每个输出为50%负载、每个输出为100%负载。 ·传导干扰/免疫：经由电源线之传导性干扰/免疫 ·幅射干扰/免疫：经由磁场之幅射性干扰/免疫
电源测试大全（二）：可靠性测试- 全文 来源：互联网作者：秩名2014年03月04日 14:06 1 分享 [导读]以下将详解电源测试中的可靠性测试。 关键词：电源测试 1 反复短路测试 测试说明 在各种输入和输出状态下将模块输出短路，模块应能实现保护或回缩，反复多次短路，故障排除后，模块应该能自动恢复正常运行。 测试方法： A、空载到短路：在输入电压全范围内，将模块从空载到短路，模块应能正常实现输出限流或回缩，短路排除后，模块应能恢复正常工作。让模块反复从空载到短路不断的工作，短路时间为1s，放开时间为1s，持续时间为2小时。这以后，短路放开，判断模块是否能够正常工作。 B、满载到短路：在输入电压全范围内，将模块从满载到短路，模块应能正常实现输出限流或回缩，短路排除后，模块应能恢复正常工作。让模块从满载到短路然后保持短路状态2小时。然后短路放开，判断模块是否能够正常工作。 C、短路开机：将模块的输出先短路，再上市电，再模块的输入电压范围内上电，模块应能实现正常的限流或回缩，短路故障排除后，模块应能恢复正常工作，重复上述试验10次后，让短路放开，判断模块是否能够正常工作。 判定标准： 上述试验后，电源模块开机能正常工作；开机壳检查，电路板及其他部分无异常现象（如输入继电器在短路的过程中触电是否粘住了等），合格；否则不合格。 2反复开关机测试 测试说明： 电源模块输出带最大负载情况下，输入电压分别为220V，（输入过压点-5V）和（输入欠压点+5V）条件下，输入反复开关，测试电源模块反复开关机的性能。 测试方法：
A、输入电压为220V，电源模块快带最大负载，用接触器控制电压输入，合15s，断开5s（或者可以用AC SOURCE进行模拟），连续运行2小时，电源模块应能正常工作； B、输入电压为过压点-5V，电源模块带最大负载，用接触器控制电压输入，合15s，断开5s（或者可以用AC SOURCE进行模拟），连续运行2小时，电源模块应能正常工作； C、输入电压为欠压点-5V，电源模块带最大负载，用接触器控制电压输入，合15s，断开5s（或者可以用AC SOURCE进行模拟），连续运行2小时，电源模块应能正常工作。 判断标准： 以上试验中，电源模块工作正常，试验后电源模块能正常工作，性能无明显变化，合格；否则不合格。 3 输入低压点循环测试 测试说明： 一次电源模块的输入欠压点保护的设置回差，往往发生以下情况：输入电压较低，接近一次电源模块欠压点关断，带载时欠压，断后，由于电源内阻原因，负载卸掉后电压将上升，可能造成一次电源模块处于在低压时反复开发的状态。 测试方法： 电源模块带满载运行，输入电压从（输入欠压点－3V）到（输入欠压点＋3V）缓慢变化，时间设置为5～8分钟，反复循环运行，电源模块应能正常稳定工作，连续运行最少0.5小时，电源模块性能无明显变化。 判定标准： 一次电源模块正常连续运行，最少0.5小时后性能无明显变化，合格；否则不合格。 4 输入瞬态高压测试 测试说明： PFC电路采用平均值电路进行过欠压保护，因此在输入瞬态高压时，PFC电路可能会很快实现保护，从而造成损坏，测试一次电源模块在瞬态情况下的稳定运行能力以评估可靠性。 测试方法： A、额定电压输入，用双踪示波器测试输入电压波形合过压保护信号，输入电压从限功率点加5V跳变为300V，从示波器上读出过压保护前300V的周期数n，作为以下试验的依据。
电子器件的电源测量通常情况是指开关电源的测量（当然还有线性电源）。讲述开关电源的资料非常多，本文讨论的内容为PWM开关电源，而且仅仅是作为测试经验的总结，为大家简述容易引起系统失效的一些因素。因此，在阅读本文之前，已经假定您对于开关电源有一定的了解。 1 开关电源简述 开关电源（Switching Mode Power Supply，常常简化为SMPS），是一种高频电能转换装置。其功能是将电压透过不同形式的架构转换为用户端所需求的电压或电流。 开关电源的拓扑指开关电源电路的构成形式。一般是根据输出地线与输入地线有无电气隔离，分为隔离及非隔离变换器。非隔离即输入端与输出端相通，没有隔离措施，常见的DC/DC变换器大多是这种类型。所谓隔离是指输入端与输出端在电路上不是直接联通的，使用隔离变压器通过电磁变换方式进行能量传递，输入端和输出端之间是完全电气隔离的。 对于开关变换器来说，只有三种基本拓扑形式，即： ● Buck（降压） ● Boost（升压） ● Buck-Boost（升降压） 三种基本拓扑形式，是电感的连接方式决定。若电感放置于输出端，则为Buck 拓扑；电感放置于输入端，则是Boost拓扑。当电感连接到地时，就是Buck-Boost拓扑。 2 容易引发系统失效的关键参数测试 以下的测试项目除了是指在静态负载的情况下测试的结果，只有噪声(noise)测试需要用到动态负载。
2.1 Phase点的jitter 图一 对于典型的PWM开关电源，如果phase点jitter太大，通常系统会不稳定（和后面提到的相位裕量相关），对于200~500K的PWM开关电源，典型的jitter 值应该在1ns以下。 2.2 Phase点的塌陷 有时候工程师测量到下面的波形，这是典型的电感饱和的现象。对于经验不够丰富的工程师，往往会忽略掉。电感饱和会让电感值急剧下降，类似于短路了，这样会造成电流的急剧增加，MOS管往往会因为温度的急剧增加而烧毁。这时需要更换饱和电流更大的电感。 图二 2.3 Shoot through测试
开关电源测试规范及报告一、电源基本情况 项目名称________________________, PCB板号__________________________ 使用温度范围：____________℃（若没有特殊要求，按照-15~55℃，） 输入电压范围：____________Vac（若没有特殊要求按照90-264Vac） 最大输出功率______W 二、电源原理图
三、带载能力与纹波测试 1. 测试方法 分别在不同输入电压下（额定电压、最小电压、最大电压），不同的环境温度（室温、最低温度、最高温度），测试各输出支路的负载电流为空载/半载/满载时的电压值与纹波，保存典型波形图。若实际电路中某支路不会出现空载情况，可不测空载。满载时的负载电流取实际最大工作电流的1.2倍。 2. 测试记录 输出1：反馈主路设计输出___V, 最大负载____A,电压允许范围_____，纹波允许范围______ 输出２：设计输出___V, 最大负载____A,电压允许范围_____，纹波允许范围_______ 输出3：设计输出___V, 最大负载____A,电压允许范围_____，纹波允许范围________
四、整流二极管反向耐压测试 1. 测试方法 分别在不同输入电压下（额定电压、最小电压、最大电压），不同的环境温度（室温、最低温度、最高温度），测试各输出支路在满载时整流二极管的反向峰值电压，保存典型波形图。 2. 测试记录 五、VDS电压测试 1. 测试方法 分别在不同输入电压下（额定电压、最大电压），测试电源芯片的MOSFET的VDS在变压器为空载/半载/满载时的峰值电压，保存典型波形图。分别测试5次启动过程和稳态过程。

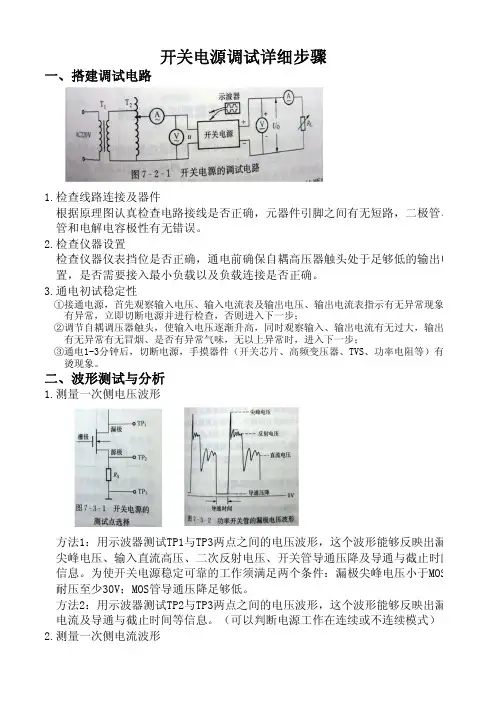

开关电源测试步骤(图文解说) 一、开关电源工作原理 1、开关电源是一种高频开关式的能量变换电子电路，常作为设备的电源供应器，常见变换分类有：AC-DC、DC-DC、DC-AC 等。 2、开关电源原理框图 (1) 市电进入电源后，首先经过是最前级的EMI 滤波电路部份，EMI 滤波的主要作用是滤除外界电网的高频脉冲对电源的干扰，同时还有减少开关电源本身对外界的电磁干扰。实际上它是利电感和电容的特性，使频率为50Hz 左右的交流电可以顺利通过滤波器，而高于50Hz 以上的高频干扰杂波将被滤波器滤除。 (2) 经过EMI 滤波，所得到较为平整的正弦波交流电被送入前级整流电路进行整流，整流工作都由全桥式整流二极管来担任。经过全桥式整流二级管整流后，电压全部变成正相电压。不过此时得到的电压仍 然存在较大的起伏，这就必须使用高压滤波电容进行初步稳压，将波形修正为起伏较小的波形。 (3) 把直流电转化为高频率的脉动直流电，这一步由控制电路来完成。输出部分通过一定的电路反馈 给控制电路，控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。控制电路目 前已集成化，制成了各种开关电源用集成电路。 (4) 把得到的脉动直流电，送到高频开关变压器进行降压。再由二极管和滤波电容组成的低压滤波电 路进行整流和滤波就得到了设备上使用的纯静的低压直流电。 3、开关电源特点：
(1) 开关电源是一种非线性电源，体积和重量轻。 (2) 功率晶体管工作在开关状态，晶体管上的功耗小，转化效率高 二、开关电源测试方法 1、测试项目：环路增益、输出阻抗、输出纹波、开关噪声等 2、环路增益测试： 开关电源电路可以看作是一个简单的反馈控制系统 一个负反馈回路，当GH=-1 的时候会产生自激(GH 称为开环增 益)。分解为:幅度条件：|GH|=1、相位条件：GH 的相位Φ=-180o 开环特性是一个很重要的参数，表征反馈系统的稳定性。通常用增益裕量和相位裕量来表示：增益裕量：Φ=-180o时，0-Gain(dB) 相位裕量：Gain=0 时，Φ-(-180o) 通常用波特图来表示
主题：为方便做电源的朋友测试，特奉献此开关电源测试规范。[转] 为方便做电源的朋友测试，特奉献此开关电源测试规范。[转] wwxc： 开关电源测试规范 第一部分：电源指标的概念、定义 一．描述输入电压影响输出电压的几个指标形式。 1．绝对稳压系数。 A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。既：K=△U0/△Ui。 B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。急： S=△Uo/Uo / △Ui/Ui 2. 电网调整率。 它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。3. 电压稳定度。 负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo （百分值），称为稳压器的电压稳定度。 二．负载对输出电压影响的几种指标形式。 1．负载调整率（也称电流调整率）。 在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。 2．输出电阻（也称等效内阻或内阻）。 在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为 Ro=|△Uo/△IL| 欧。 三．纹波电压的几个指标形式。 1．最大纹波电压。 在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。 2．纹波系数Y（%）。 在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既 y=Umrs/Uo x100% 3．纹波电压抑制比。 在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。 这里声明一下：噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。 四．冲击电流。冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。一般是20A——30A。 五．过流保护。是一种电源负载保护功能，以避免发生包括输出端子上的短路在内的过负载输出电流对
适配器12V/1A测试报告 方案基本参数一览 输入电压90~264Vac （恒压<±1%）输出规格12V/1A 输出纹波29mV@220Vac满载转换效率85.11% @220Vac，满载 待机功耗<110mW 拓扑结构反激式 VDD电压15.48V~26.48V（正常范围）CS波形正常 VDS峰值519V@264Vac<600V FB纹波237mV（正常范围） 其他说明：本测试报告针对XXX12V1A适配器成本优化方案（变压器资料如下图），福大海矽竭诚为客户提供完善到位的服务。 变压器版本：V2（20150831） 1、各绕组绕制参数见下表所示EE19立式骨架 绕序绕 组 线径*根数 脚位圈数套管（L） 绝缘胶带 9.0mm/Ts 绕线方式 进 脚 出 脚 Ts 进出 1 N1 ￠0.19mm*1（2UEW） 2 3 68 加套管 2 N2 ￠0.35mm*2(TEX-E) 三层绝缘线 10 8 21 加套 管 加套 管 3 N3 ￠0.19mm*1（2UEW） 3 1 68 5 N4 ￠0.19mm*1（2UEW） 5 4 28 制作说明： 1. 骨架EE19立式脚距4mm 排距10.3mm PC40磁芯Ae为23mm2 2. 电感量Lp(1→2)=2mH，漏感为Lp的5%以下 3. 初级对次级打3000V AC漏电流<2mA/60s 4. 初级对磁芯打15000V AC漏电流<2mA/60s 5. 次级对磁性打15000V AC漏电流<2mA/60s 6. DC500V绕组与磁芯之间1min大于100mΩ 7. DC500V绕组与绕组之间1min大于100mΩ 注：PIN3、PIN6、PIN7、PIN9需剪脚 版本更新说明： 1、初始版本V1（20150721） 2、版本V2（20150831）调整初次级匝数，次级由飞线改为插脚，去掉铜带屏蔽，去掉磁芯接地（进行成本优化）
(3).功率因素=PIN/(Vin*Iin),效率=Pout/Pin*100%； 五.测试回路图: 2.ENERGYEFFICIENCY TEST/能效测试 一、目的: 测试S.M.P.S.能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义). 二.使用仪器设备: (1).AC SOURCE/交流电源; (2).ELECTRONIC LOAD/电子负载; (3).AC POWER METER/功率表; 三.测试条件: (1).输入电压条件为115Vac/60Hz和230Vac/50Hz与220Vac/50Hz/60Hz条件.
(2).输出负载条件为空载、1/4max.load、2/4max.load、3/4max.load、max.load五种负载条件. 四、测试方法: (1).在测试前将产品在在其标称输出负载条件下预热30分钟. (2).按负载由大到小顺序分别记录115Vac/60Hz与230Vac/50Hz输入时的输入功率(Pin),输入电流(Iin),输出电压(Vo),功率因素(PF)， 然后计算各条件负载的效率. (3).在空载时仅需记录输入功率(Pin)与输入电流(Iin). (4).计算115Vac/60Hz与230Vac/50Hz时的四种负载的平均效率,该值为能效的效率值 五、标准定义: CEC/美国EPA/澳大利亚及新西兰的能效规格值标准(IV等级)； (1).IV等级效率的规格是:1).Po<1W,Average Eff.≥0.5*Po;2).1≤Po≤51W, Average Eff.≥0.09*Ln(Po)+0.5;3).Po>51,Average Eff.≥0.85. (2).输入空载功率的规格是:1).0 (3).Po为铭牌标示的额定输出电压与额定输出电流的乘积; (4).实际测试的平均效率值和输入空载功率值需同时满足规格要求才可符合标准要求.
电源测试报告 一、功率因数与效率测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃； 3、测试方法： 1）、依规格设定测试条件；输入电压、输入频率、最大负载； 2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout; 3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪; 4、测试数据 二、能效测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A; 3、测试方法： 1）、在测试前将产品在标称负载条件下预热1分钟; 2)、按负载大小由大到小分别记录220V ac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率； 3）、在空载时记录输入功率与输入电流。 4、测试数据 三、纹波与噪声测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃； 3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声； 4、测试数据及最大幅值的波形。 四、上升/下降时间测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A；
开关电源的测试步骤 良好的开关电源必须符合所有功能规格、保护特性、安全规范（如UL、CSA、VDE、DEMKO、SEMKO，长城等等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容能力（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他之特定需求等。 开关电源包括下列之型式： AC-DC：如个人用、家用、办公室用、工业用(电脑、周边、传真机、充电器) · DC-DC：如可携带式产品(移动电话、笔计本电脑、摄影机，通信交换机二次电源) · DC-AC：如车用转换器(12V～115/230V) 、通信交换机振铃信号电源· AC-AC：如交流电源变压器、变频器、UPS不间断电源开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： 一、功能(Functions)测试： 输出电压调整(Hold-on Voltage Adjust) 电源调整率(Line Regulation) 负载调整率(Load Regulation) 综合调整率(Conmine Regulation) 输出涟波及杂讯(Output Ripple & Noise, RARD) 输入功率及效率(Input Power, Efficiency) 动态负载或暂态负载(Dynamic or Transient Response) 电源良好/失效(Power Good/Fail)时间 起动(Set-Up)及保持(Hold-Up)时间
开关电源测试规范 By ZGQ 一、概述 本文主要阐述了开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。 测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。下面是开关电源一些测试项目： 1.功能(Functions)测试： ·电压调整率测试(Line Regulation Test) ·负载调整率测试(Load Regulation Test) ·输出纹波及噪声测试(Output Ripple & Noise Test) ·功率因数和效率测试(Power Faction & Efficiency Test) ·能效测试（Energy Efficiency Test） ·上升时间测试（Rise Time Test） ·下降时间测试（Fall Time Test） ·开机延迟时间测试（Turn On Delay Time Test） ·关机保持时间测试（Hold Up Time Test） ·输出过冲幅度测试(Output Overshoot Test) ·输出暂态响应测试（Output Transient Response Test） 2.保护动作(Protections)测试： ·过电压保护(OVP, Over Voltage Protection) ·短路保护(Short Circuit Protection) ·过电流保护(OCP, Over Current Protection) 3.安全(Safety)规格测试： ·输入电流、漏电电流等 ·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。 ·温度抗燃：零组件需具备抗燃之安全规格，工作温度须於安全规格内。 ·机壳接地：需於0.1欧姆以下，以避免漏电触电之危险。 ·变压输出特性：开路、短路及最大伏安(VA)输出 ·异常测试：散热风扇停转、电压选择开关设定错误 4.电磁兼容(Electromagnetic Compliance)测试： 5.可靠性(Reliability)测试： 6.其他测试： 二、电气特性(Electrical Specifications)测试
开关电源的性能指标和测试规范 第一部分：电源指标的概念、定义 一．描述输入电压影响输出电压的几个指标形式。 1．绝对稳压系数。 A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。既：K=△U0/△Ui。 B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。急： S=△Uo/Uo / △Ui/Ui 2. 电网调整率。 它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。3. 电压稳定度。 负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo （百分值），称为稳压器的电压稳定度。 二．负载对输出电压影响的几种指标形式。 1．负载调整率（也称电流调整率）。 在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。 2．输出电阻（也称等效内阻或内阻）。 在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为 Ro=|△Uo/△IL| 欧。 三．纹波电压的几个指标形式。 1．最大纹波电压。 在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。 2．纹波系数Y（%）。 在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既 y=Umrs/Uo x100% 3．纹波电压抑制比。 在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。 这里声明一下：噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。 四．冲击电流。冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。一般是20A——30A。 五．过流保护。是一种电源负载保护功能，以避免发生包括输出端子上的短路在内的过负载输出电流对电源和负载的损坏。过流的给定值一般是额定电流的110%——130%。
开关电源测试规范 (2007-12-22 17:15) 分类：电源技术类文章 开关电源测试规范 一、安全标准检查工作指导 5 1、高压测试 5 2、低输入电压产品使用1800VAC作高压测试 5 3、绝缘测试 5 4、漏电流测试 5 5、接地测试 5 6、输入电流测试 5 7、输入端的剩余电压 5 8、各输出端的最大VA 5 9、异常操作测试 6 9.2、特低输入电压测试 6 9.3、特高电压测试 6 9.4、过载测试 6 9.5、长时间的过压保护测试 6 9.6、适配器内可熔断电阻的安全测试 7 10、异常处理测试 7 10.1、严格的跌落测试(对于AC适配器) 7 10.2、严格的震动测试(对于AC适配器) 7 11、可见的潜在安全问题检查 7 11.1、输贴片电容的检查 7 11.2、AC输入线的检查 7 11.3、DC输出线的检查 7 11.4、热组件 8 12、可燃性检查 8 13、各种检查 8 13.1、组件检查 8 13.2、标贴检查 8 13.3、空间及爬电距离 8 二、环境条件测试 8 1、高温测试 8 2、低温操作测试 8 3、高湿操作测试 8 4、高低温储存循环测试 8 5、高湿储存测试 8 6、振动测试 9 6.1、非工作状态测试 9 6.2 工作状态振动测试 9 7、跌落测试 9 三、静态工作特性测试 9 1、输出电压与电流调整范围 (需在高、低、常温下进行测试) 9 2、效率测试 (高、低、常温三种条件下进行) 10
3、起机输入电压测试 (高、低、常温三种条件下进行) 10 4、输入电压临界电测试(高、低、常温三种条件下进行) 10 5、输出电压电流特性曲线测试 (高,低,常温三种条件下进行) 10 6、输出共模噪音电压测试 (在规格中有要求才做) 10 7、可听噪音测试 10 四、动态性能测试 10 1、浪涌电流测试 10 1.1、室温冷起机 10 1.2、室温热起机 11 2、开关机时输出电压过冲与欠冲测试 11 3、开机延时及输及电压间跟从测试 11 4、开机维持时间 12 5、阶跃负载响应测试 (此测试项须进行低温、常温、高温三种条件的测试) 12 6、POWER GOOD /FAIL TEST 12 五、开短路测试 12 1、测试范围 12 2、测试标准 13 3、测试方法(TEST METHOD) 13 3.1、开短路测试(Open short method) 14 3.2、在测试过程中和测试后要观察的项目(Utems to observe doing or after open short) 14 六、可靠性测试 15 1、电解电容寿命的检测 15 2、RUBYCON公司的电容寿命计算公式 16 3、温升测试 16 3.1、外壳温升 16 3.2、零件温升 16 3.3、火牛温升 17 3.4、电容温升测试 17 3.5、高温开关机测试 17 3.6、MTBF(平均无故障时间计算) 17 3.7、组件失效率的计算 17 七、组件使用率测试工作指导 18 1、测试范围 18 2、测试条件 18 3、用率要求 18 4、测试方法 18 4.1、电阻 19 4.2、电解电容使用率测试 19 4.3、电容 20 4.4、陶瓷电容 20 4.5、晶体三极管和场效应管 20 4.6、二极管 20 4.7、稳压二极管 20
开关电源电性能测试标准和方 法 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
开关电源电气性能测试标准和方法 I.测试标准 一.电性能标准 1.输入电压100-240VAC 2.输入频率47-63Hz 3.总谐波失真小于20% 4.功率因数大于90% 5.效率大于90% 6.电压调整率小于2% 7.负载调整率小于2% 二.耐用性标准 1.开路保护 2.短路保护 3.过功率保护 4.抗雷击大于4KV 5.环境温度-40℃~70℃ 6.电源电压开关次数大约于1000次 7.寿命大于50000Hr 三.防护等级标准 1.IP67: II.测试方法 一.电性能测试方法 1.设备：数字电参数测量仪，万用表，调压器，可调负 载。 2.测试方法：电源接标称功率的80%-90%的负载。串于数 字电参数测量仪后，开灯测量。调压器先将电源电压调 至AC100V,60Hz。测量开关电源的输出电压并记录。再将 电源调至AC240V,50Hz。测量开关电源的输出电压并记 录。计算出输出电压相对变化量。输入电压标称值 220VAC，50Hz时，可调负载在标称值的10%-100%范围
变化，测量开关电源的输出电压并记录。计算出输出电 压相对变化量。 二耐用性测试方法: 1.设备：雷击测试仪,万用表, 可调负载,恒温箱，计数 器，时钟，老化台。 2.开路保护：电源输出端不接入负载，接通额定电压并 持续1Hr后，再接入标称负载，电源应能正常工作。 3.短路保护：电源输出端正负极直接短路，接通额定电 压并持续1Hr后，再断开正负极短路装置，接入标称 负载，电源应能正常工作。 4.过功率保护：当输出端接入超出标称值负载时，电源 应自动降低功率输出。 5.抗雷击保护：雷击测试仪 6.环境温度测试：恒温箱温度调至60℃，开关电源置于 恒温箱内，外接正常负载。开灯并持续1Hr。然后将 开关电源移至-25℃的恒温箱内，开灯并持续1Hr。如 此循环5次。 7.电源电压开关测试：在额定电源电压下，电源开启和 关闭各30s。无负载情况下循环200次。最大负载情 况下循环800次。 8.寿命测试:路灯置于老化台上，持续工作。直至开关电 源无法工作。记录时间。 三防护等级测试方法： 1.设备：水箱，时钟。 2.测试方法：在标准大气压下，开关电源置于水箱 中，样品底部距水底至少1米，样品顶部距水面至 少0.15米。时间30分钟。
开关电源测试规范 第一部分：电源指标的概念、定义 一．描述输入电压影响输出电压的几个指标形式。 1．绝对稳压系数。 A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。既： K=△U0/△Ui。 B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo 与输出电网Ui的相对变化量△Ui之比。急： S=△Uo/Uo/ △Ui/Ui 2. 电网调整率。 它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。 3. 电压稳定度。 负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。 二．负载对输出电压影响的几种指标形式。 1．负载调整率（也称电流调整率）。 在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。 2．输出电阻（也称等效内阻或内阻）。 在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL|欧。 三．纹波电压的几个指标形式。 1．最大纹波电压。 在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。 2．纹波系数Y（%）。 在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既 y=Umrs/Uo x100% 3．纹波电压抑制比。 在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即： 纹波电压抑制比=Ui~/Uo~ 。 这里声明一下：噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。 四．冲击电流。冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。一般是20A——30A。
开关电源电气性能测试标准和方法 I. 测试标准 一.电性能标准 1. 输入电压100-240VAC 2. 输入频率47-63Hz 3. 总谐波失真小于20% 4. 功率因数大于90% 5. 效率大于90% 6. 电压调整率小于2% 7. 负载调整率小于2% 二.耐用性标准 1. 开路保护 2. 短路保护 3. 过功率保护 4. 抗雷击大于4KV 5. 环境温度-40C?70C 6. 电源电压开关次数大约于1000 次 7. 寿命大于50000Hr 三.防护等级标准 1. IP67: II. 测试方法 一. 电性能测试方法 1. 设备：数字电参数测量仪，万用表，调压器，可调负载。 2. 测试方法：电源接标称功率的80%-90%的负载。串于数字 电参数测量仪后，开灯测量。调压器先将电源电压调至 AC100V,60Hz。测量开关电源的输出电压并记录。再将电源调至 AC240V,50Hz。测量开关电源的输出电压并记录。 计算出输出电压相对变化量。输入电压标称值220VAC ，50Hz 时，可调负载在标称值的10%-100%范围变化，测量开关电源 的输出电压并记录。计算出输出电压相对变化量。
二耐用性测试方法: 1. 设备：雷击测试仪,万用表, 可调负载, 恒温箱，计数器，时 钟，老化台。 2. 开路保护：电源输出端不接入负载，接通额定电压并持续1Hr 后，再接入标称负载，电源应能正常工作。 3. 短路保护：电源输出端正负极直接短路，接通额定电压并持续 1Hr 后，再断开正负极短路装置，接入标称负载，电源应能正 常工作。 4. 过功率保护：当输出端接入超出标称值负载时，电源应自动降 低功率输出。 5. 抗雷击保护：雷击测试仪 6. 环境温度测试：恒温箱温度调至60C，开关电源置于 恒温箱内，外接正常负载。开灯并持续1Hr 。然后将开关 电源移至-25 C的恒温箱内，开灯并持续1Hr。如此 循环5 次。 7. 电源电压开关测试：在额定电源电压下，电源开启和关闭各 30s。无负载情况下循环200次。最大负载情况下循环800 次。 8. 寿命测试:路灯置于老化台上，持续工作。直至开关电源无法 工作。记录时间。 三防护等级测试方法： 1. 设备：水箱，时钟。 2. 测试方法：在标准大气压下，开关电源置于水箱中，样 品底部距水底至少1 米，样品顶部距水面至少0.15 米。时 间30 分钟。
