实验二 典型二阶系统的时域响应与性能分析
一、实验目的
1、研究二阶系统的特征参量（ζ, ωn ）对过渡过程的影响。
2、研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。
二、实验设备
PC 机一台，TD-ACS 教学实验系统一套。
三、实验原理
典型二阶系统开环传递函数为：)
1()1()(101101
+=
+=
s T s T K s T s T K s G ；其中，开环放大系数01K K = 。系统方块图与模拟电路如图2-1与图2-2所示。
图2-1典型二阶系统方块图
图2-2模拟电路图
先算出临界阻尼、欠阻尼、过阻尼时电电阻R 的理论值，再将理论值应用于模拟电路
中，观察二阶系统的动态性能及稳定性。
设R T K K s T T s T 200,2.0,10
1
10==
===，
系统闭环传递函数为：
2
222
221)()(n n n s s T
K s T s T K
K s Ts K s R s C ωζωω++=+
+=++= 其中，自然振荡频率：R
T K n 10
10
==
ω 阻尼比：4
102521R
T
K
T
n
=
=
=
ωζ 典型二阶系统的瞬态性能指标：
超调量：2
1%ζζπ
δ--=e
峰值时间：2
1ζ
ωπ-=
n p t
峰值时间的输出值：2
11)(ζζπ
-=+=e t C p
调节时间：
1）欠阻尼10<<ζ，???????=?=?≈5324
，，t n n s ζωζω
2）临界阻尼1=ζ，???????=?=?≈575.4284
.5，，t n
n s ωω
3）过阻尼1>ζ，?
??=?=?≈532
411，p ，p t s ，1p -与2p -为二阶系统两个互异的
负实根12
2,1-±-=-ζ
ωζωn n p ，21p p ->>-，过阻尼系统可由距离虚轴较近的极点
1p -的一阶系统来近似表示。
四、实验内容与要求
1、实验前预先计算出典型二阶系统性能指标的理论值并填入实验对照表2-1中。
2、按模拟电路图接线，将信号源单元的“ST”端插针与“S”端插针用“短路块”短接，使每个运放单元均设置锁零场效应管，此时运放具有锁零功能。将开关设在“方波”档，分别调节调幅和调频电位器，使得“OUT”端输出为幅值为1V、周期为10s左右的方波，将1V的方波信号接至输入端。若10s周期的方波不能显示完整的波形变化，可适当调整周期。
表2-1实验对照表
3、分别取R=10K，50K，80K，100K，160K，200K改变系统开环增益，观察记录典型二阶系统在欠阻尼、临界阻尼、过阻尼系情况下的阶跃响应曲线C(t)，测量记录超调量δ%、峰值时间t p和调节时间t s ，判断系统的稳定性。将实验结果填入实验对照表2-1中，将测量值和计算出的理论值进行对比分析。
4、若令ζ=0，修改模拟电路，观察记录阶跃响应曲线。
五、思考题
1、分析二阶系统的特征参量（ζ, ωn）对系统动态性能的影响。
2、时间常数T改变，超调量δ%，调节时间t s如何变化？
实验三 线性系统的稳定性分析
一、实验目的
1、熟悉Routh 判据，用Routh 判据对三阶系统进行稳定性分析。
2、研究线性系统的开环比例系数K 对稳定性的影响。
二、实验设备
PC 机一台，TD-ACS 教学实验系统一套。
三、实验内容
典型三阶系统方块图如图3-1所示，
图3-1 典型三阶系统方块图
系统的开环传递函数为：)
15.0)(11.0(500)()(++=
S S S R
S H S G （其中R K 500=）
图3-2模拟电路图
利用Routh 判据，判别开环比例系数K 的选取对系统稳定性有何影响，并选取3组不同K 值观测分析三阶系统稳定性。
四、实验要求
1、利用Routh判据判别系统稳定性，分析开环比例系数K对系统稳定性有何影响。
2、按模拟电路图接线，将幅值为1V、周期为10s的方波信号接至输入端。
3、选取3组R分别为30K，41.7K，100K，观察记录响应曲线，并将实验结果填入实验记录表中，分析实验结果。
表3-1实验记录表
五、思考题
1、分析线性系统的时间常数T对稳定性的影响，三阶系统的各时间常数怎样组合时，系统的稳定性最好或最差？
2、总结开环比例系统K和时间常数T影响系统稳定性的规律。
武汉工程大学 实验报告 专业 班号 组别 指导教师 姓名 学号 实验名称 线性系统时域响应分析 一、实验目的 1．熟练掌握step( )函数和impulse( )函数的使用方法，研究线性系统在单位阶跃、单位脉冲及单位斜坡函数作用下的响应。 2．通过响应曲线观测特征参量ζ和n ω对二阶系统性能的影响。 3．熟练掌握系统的稳定性的判断方法。 二、实验内容 1．观察函数step( )和impulse( )的调用格式，假设系统的传递函数模型为 1 4647 3)(2 342++++++=s s s s s s s G 可以用几种方法绘制出系统的阶跃响应曲线试分别绘制。 2．对典型二阶系统 2 22 2)(n n n s s s G ωζωω++= 1）分别绘出)/(2s rad n =ω，ζ分别取0,,,和时的单位阶跃响应曲线，分析参数ζ对系统的影响，并计算ζ=时的时域性能指标ss s p r p e t t t ,,,,σ。 2）绘制出当ζ=, n ω分别取1,2,4,6时单位阶跃响应曲线，分析参数n ω对系统的影响。 3．系统的特征方程式为010532234=++++s s s s ，试用两种判稳方式判别该系统的稳定性。 4．单位负反馈系统的开环模型为 ) 256)(4)(2()(2++++= s s s s K s G
试用劳斯稳定判据判断系统的稳定性，并求出使得闭环系统稳定的K 值范围。 三、实验结果及分析 1．观察函数step( )和impulse( )的调用格式，假设系统的传递函数模型为 14647 3)(2342++++++=s s s s s s s G 可以用几种方法绘制出系统的阶跃响应曲线试分别绘制。 方法一：用step( )函数绘制系统阶跃响应曲线。 程序如下： num=[0 0 1 3 7]; den=[1 4 6 4 1]; t=0::10; step(num,den) grid xlabel('t/s'),ylabel('c(t)') title('Unit-step Response of G(s)=s^2+3s+7/(s^4+4s^3+6s^2+4s+1)') Unit-step Response of G(s)=s 2+3s+7/(s 4+4s 3+6s 2+4s+1) t/s (sec) c (t ) 方法二：用impulse( )函数绘制系统阶跃响应曲线。 程序如下： num=[0 0 0 1 3 7 ]; den=[1 4 6 4 1 0]; t=0::10; impulse(num,den) grid xlabel('t/s'),ylabel('c(t)') title('Unit-impulse Response of G(s)/s=s^2+3s+7/(s^5+4s^4+6s^3+4s^2+s)')
成绩 北京航空航天大学 自动控制原理实验报告 学院机械工程及自动化学院 专业方向机械工程及自动化 班级 学号 学生姓名刘帆 自动控制与测试教学实验中心
实验一 一、二阶系统的电子模拟及时域响应的动态测试 实验时间2014年11月15日 实验编号 同组同学 一、实验目的 1、 了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系。 2、 学习在电子模拟机上建立典型环节系统模型的方法。 3、 学习阶跃响应的测试方法。 二、实验内容 1、 建立一阶系统的电子模型,观测并记录在不同时间常数T 时的跃响应曲线,并测定其过渡过程时间T s 。 2、 建立二阶系统的电子模型,观测并记录在不同阻尼比ζ时的跃响应曲线,并测定其超调量σ%及过渡过程时间T s 。 三、实验原理 1、一阶系统阶跃响应性能指标的测试 系统的传递函数为:()s ()1 C s K R s Ts φ=+（）= 模拟运算电路如下图 : 其中2 1 R K R = ,2T R C =;在实验中，始终保持21,R R =即1K =，通过调节2R 和C 的不同取值，使得T 的值分别为0.2,0.51,1.0。记录实验数据，测量过度过程的性能指标，其中取正负5%误差带，按照经验公式取3s t T =
2、二阶系统阶跃响应性能指标的测试 系 统 传递函数为： 令ωn=1弧度/秒，则系统结构如下图： 二阶系统的 模拟电路图如下： 在实验过程中，取22321,1R C R C ==，则 442312R R C R ζ==，即42 12R C ζ=；在实验当中取123121,1R R R M C C F μ===Ω==，通过调整4R 取不同的值，使得ζ分别为0.25,0.5,0.707,1；记录所测得的实验数据以及其性能指标，取正负5%误差 带，其中当ζ<1时经验公式为2 1 3.5 %100%,s n e t ζσζω- -=?= ，当ζ=1时经验公式 为n 4.75 ts ω= 四、试验设备： 1、HHMN-1型电子模拟机一台。 2、PC 机一台。 3、数字万用表一块。 4、导线若干。
电子科技大学中山学院学生实验报告系别：机电工程学院专业：课程名称：自动控制原理实验
一、目的要求 1．研究二阶系统的特征参量 (ξ、ωn) 对过渡过程的影响。 2．研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。 3．熟悉 Routh 判据，用 Routh 判据对三阶系统进行稳定性分析。 二、实验设备 PC机一台，TD—ACC教学实验系统一套 三、实验原理及内容 1．典型的二阶系统稳定性分析 (1) 结构框图：如图所示。 图 (2) 对应的模拟电路图：如图所示。 图 电子科技大学中山学院学生实验报告 系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别： 实验名称：实验时间： 学生成绩：教师签名：批改时间：
(3) 理论分析 系统开环传递函数为： ；开环增益： (4) 实验内容 先算出临界阻尼、欠阻尼、过阻尼时电阻 R 的理论值，再将理论值应用于模拟电路中， 观察二阶系统的动态性能及稳定性，应与理论分析基本吻合。在此实验中(图， 系统闭环传递函数为： 其中自然振荡角频率： 2．典型的三阶系统稳定性分析 (1) 结构框图：如图所示。 电子科技大学中山学院学生实验报告 系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别： 实验名称：实验时间： 学生成绩：教师签名：批改时间：
电子科技大学中山学院学生实验报告 系别：机电工程学院专业：课程名称：自动控制原理实验
电子科技大学中山学院学生实验报告 系别：机电工程学院专业：课程名称：自动控制原理实验
电子科技大学中山学院学生实验报告 系别：机电工程学院专业：课程名称：自动控制原理实验
实验二二阶系统阶跃响应 一、实验目的 1.研究二阶系统的特征参数，阻尼比Z和无阻尼自然频率3 n对系统动态性能的影响，定量分析Z和3 n 与最大超调量(T p和调节时间ts之间的关系。 2.进一步学习实验系统的使用。 3.学会根据系统的阶跃响应曲线确定传递函数。 4.学习用MATLAB仿真软件对实验内容中的电路进行仿真。 二、实验原理 典型二阶闭环系统的单位阶跃响应分为四种情况： 1)欠阻尼二阶系统 如图1所示，由稳态和瞬态两部分组成：稳态部分等于1,瞬态部分是振荡衰减的过程，振荡角频率为阻尼振荡角频率，其值由阻尼比Z和自然振荡角频率3D决定。 (1)性能指标： 调节时间t s：单位阶跃响应C(t)进人土5%(有时也取土2%)误差带，并且不再超出该误差带的最小时间。 超调量(7 % ;单位阶跃响应中最大超出量与稳态值之比。 峰值时间t P :单位阶跃响应C(t)超过稳态值达到第一个峰值所需要的时间。 结构参数E :直接影响单位阶跃响应性能。 (2)平稳性：阻尼比E越小，平稳性越差 (3)快速性：E过小时因振荡强烈，衰减缓慢，调节时间t S长，过大时，系统响应迟钝，调节时间t s也长，快速性差。E = 0.7调节时间最短，快速性最好。 E = 0.7时超调量7 %<% , 平稳性也好，故称0.7为最佳阻尼比。 2)临界阻尼二阶系统(即E 1) 系统有两个相同的负实根，临界阻尼二阶系统单位阶跃响应是无超调的，无振荡单调上升的，不存在
稳态误差。
3）无阻尼二阶系统（0时）此时系统有两个纯虚根。 4）过阻尼二阶系统（E >1）时 此时系统有两个不相等的负实根，过阻尼二阶系统的单位阶跃响应无振荡无超调无稳态误差，上升速度由小加大有一拐点。 三、实验内容 1.搭建模拟电路 典型二阶系统的闭环传递函数为: 2 W n s2 2 W n S Wn 其中，Z和?n对系统的动态品质有决定的影响 搭建典型二阶系统的模拟电路，并测量其阶跃响应: 二阶系统模拟电路图其结构图为: 系统闭环传递函数为：.「. ..d . ■-'
实验报告 实验名称典型系统的时域响应和稳定性分析系信息院专业班 姓名学号授课老师预定时间实验时间实验台号 一、目的要求 1．研究二阶系统的特征参量(ξ、ωn) 对过渡过程的影响。 2．研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。 3．熟悉Routh 判据，用Routh 判据对三阶系统进行稳定性分析。 二、原理简述 1．典型的二阶系统稳定性分析 (1) 结构框图：如图所示。 (2) 理论分析 系统开环传递函数为：
开环增益 2．典型的三阶系统稳定性分析 (1) 结构框图：如图所示。 (2) 理论分析 系统开环传递函数为： 系统的特征方程为: 三、仪器设备 PC 机一台，TD-ACC+(或TD-ACS)教学实验系统一套。 四、线路示图 1．典型的二阶系统稳定性分析 2．典型的三阶系统稳定性分析
五、内容步骤 1．典型的二阶系统稳定性分析 实验内容： 先算出临界阻尼、欠阻尼、过阻尼时电阻R 的理论值，再将理论值应用于模拟电路中，观察二阶系统的动态性能及稳定性，应与理论分析基本吻合。 系统闭环传递函数为： 其中自然振荡角频率： 阻尼比： 2．典型的三阶系统稳定性分析 实验内容 实验前由Routh 判断得Routh 行列式为：
为了保证系统稳定，第一列各值应为正数，所以有 实验步骤： 1．将信号源单元的“ST”端插针与“S”端插针用“短路块”短接。由于每个运放单元均设置了锁零场效应管，所以运放具有锁零功能。将开关设在“方波”档，分别调节调幅和调频电位器，使得“OUT”端输出的方波幅值为1V，周期为10s 左右。 2. 典型二阶系统瞬态性能指标的测试 (1) 按模拟电路图1.2-2 接线，将1 中的方波信号接至输入端，取R = 10K。 (2) 用示波器观察系统响应曲线C(t)，测量并记录超调MP、峰值时间tp 和调节时间tS。 (3) 分别按R = 50K；160K；200K；改变系统开环增益，观察响应曲线C(t)，测量并记录性能指标MP、tp 和tS，及系统的稳定性。并将测量值和计算值进行比较(实验前必须按公式计算出)。将实验结果填入表1.2-1 中。表1.2-2 中已填入了一组参考测量值，供参照。3．典型三阶系统的性能 (1) 按图1.2-4 接线，将1 中的方波信号接至输入端，取R = 30K。 (2) 观察系统的响应曲线，并记录波形。 (3) 减小开环增益(R = 41.7K；100K)，观察响应曲线，并将实验结果填入表1.2-3 中。表1.2-4 中已填入了一组参考测量值，供参照。 六、数据处理 典型的二阶系统稳定性分析波形
--二阶系统的阶跃响应实验报告
实验二 二阶系统的阶跃响应实验报告 1．实验的目的和要求 1）掌握二阶控制系统的电路模拟方法及其动态性能指标的测试技术； 2）定量分析二阶控制系统的阻尼比ξ和无阻尼自然频率n ω对系统动态性能的影响； 3）加深理解“线性系统的稳定性只与其结构和参数有关，而与外作用无关”的性质； 4）了解与学习二阶控制系统及其阶跃响应的MATLAB 仿真。 2．实验内容 1）分析典型二阶系统2 2 2 2)(n n n s s s G ωξωω ++=的ξ（ξ 取值为0、0.25、0.5、1、1.2……）和n ω(n ω取值 10、100……)变化时，对系统阶跃响应的影响。 2）典型二阶系统，若0.707ξ=，1 10n s ω-=，确定系统单位阶跃响应的特征量%σ、r t 和s t 。 3．需用的仪器 计算机、Matlab6.5编程软件 4．实验步骤 1）利用MATLAB 分析n ω=10时ξ变化对系统单位阶跃响应的影响。 观察并记录响应曲线，根据实验结果分析ξ 变化对系统单位阶跃响应的影响。 2）利用MATLAB 分析ξ=0时n ω变化对系统单位阶跃响应的影响。 观察并记录响应曲线，根据实验结果分析n ω 变化对系统单位阶跃响应的影响。 3）利用MATLAB 计算特征量%σ、r t 和s t 。 5．教学方式 讲授与指导相结合 6．考核要求 以实验报告和实际操作能力为依据 7．实验记录及分析 1）程序：
》t=[0:0.01:10]; y1=step([100],[1 0 100],t); y2=step([100],[1 5 100],t); y3=step([100],[1 10 100],t); y4=step([100],[1 20 100],t); y5=step([100],[1 80 100],t); subplot(3,2,1); plot(t,y1,'-'); grid xlabel('time t');ylabel('y1'); title('李山 1206074118'); legend('\xi=0 单位阶跃响应曲线'); subplot(3,2,2); plot(t,y2,'-'); grid xlabel('time t');ylabel('y2'); title('李山 1206074118'); legend('\xi=0.25 单位阶跃响应曲线'); subplot(3,2,3); plot(t,y3,'-'); grid xlabel('time t');ylabel('y3'); title('李山 1206074118'); legend('\xi=0.5 单位阶跃响应曲线'); subplot(3,2,4); plot(t,y4,'-'); grid xlabel('time t');ylabel('y4'); title('李山 1206074118'); legend('\xi=1 单位阶跃响应曲线'); subplot(3,2,5); plot(t,y5,'-'); grid xlabel('time t');ylabel('y5'); title('李山 1206074118'); legend('\xi=4 单位阶跃响应曲线');
实验二 典型二阶系统的时域响应与性能分析 一、实验目的 1、研究二阶系统的特征参量（ζ, ωn ）对过渡过程的影响。 2、研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。 二、实验设备 PC 机一台，TD-ACS 教学实验系统一套。 三、实验原理 典型二阶系统开环传递函数为：) 1()1()(101101 += += s T s T K s T s T K s G ；其中，开环放大系数01K K = 。系统方块图与模拟电路如图2-1与图2-2所示。 图2-1典型二阶系统方块图 图2-2模拟电路图 先算出临界阻尼、欠阻尼、过阻尼时电电阻R 的理论值，再将理论值应用于模拟电路
中，观察二阶系统的动态性能及稳定性。 设R T K K s T T s T 200,2.0,10 1 10== ===， 系统闭环传递函数为： 2 222 221)()(n n n s s T K s T s T K K s Ts K s R s C ωζωω++=+ +=++= 其中，自然振荡频率：R T K n 10 10 == ω 阻尼比：4 102521R T K T n = = = ωζ 典型二阶系统的瞬态性能指标： 超调量：2 1%ζζπ δ--=e 峰值时间：2 1ζ ωπ-= n p t 峰值时间的输出值：2 11)(ζζπ -=+=e t C p 调节时间： 1）欠阻尼10<<ζ，???????=?=?≈5324 ，，t n n s ζωζω 2）临界阻尼1=ζ，???????=?=?≈575.4284 .5，，t n n s ωω 3）过阻尼1>ζ，? ??=?=?≈532 411，p ，p t s ，1p -与2p -为二阶系统两个互异的 负实根12 2,1-±-=-ζ ωζωn n p ，21p p ->>-，过阻尼系统可由距离虚轴较近的极点 1p -的一阶系统来近似表示。
实验二--典型系统的时域响应分析实验仿真报告答案
实验二典型系统的时域响应分析 1. 实验目的 1) 通过用MATLAB 及SIMULINK 对控制系统的时域分析有感性认识。 2) 明确对于一阶系统，单位阶跃信号、单位斜坡信号以及单位脉冲信号的响应曲线图。 3) 对于二阶系统阶跃信号的响应曲线图以及不同阻尼比、不同自然角频率取值范围的二阶系统曲线比较图。 4) 利用MATLAB 软件来绘制高阶控制系统的零极点分布图，判断此系统是否有主导极点，能否用低阶系统来近似，并将高阶系统与低阶系统的阶跃响应特性进行比较 5）编制简单的M文件程序。 2. 实验仪器 PC计算机一台，MATLAB软件1套 3. 实验内容 1）一阶系统的响应 （1) 一阶系统的单位阶跃响应 在SIMULINK 环境下搭建图1的模型，进行仿
真，得出仿真曲线图。 理论分析：C（s）=1/[s(0.8s+1)]由拉氏反变换得h(t)=1-e^(-t/0.8) (t>=0) 由此得知，图形是一条单调上升的指数曲线，与理论分析相符。 （2) 一阶系统的单位斜坡响应 在SIMULINK环境下搭建图2的模型，将示波器横轴终值修改为12进行仿真，得出仿真曲线图。
理论分析：C（s）=1/[s^2(4s+1)]可求的一阶系统的单位斜坡响应为c(t)=(t-4)+4e^(-t/4) e(t)=r(t)-c(t)=4-4e^(-t/4) 当t=0时，e(t)=0,当趋于无穷时，误差趋于常值4. 3）一阶系统的单位脉冲响应 在medit 环境下，编译一个.m 文件，利用impulse（）函数可以得出仿真曲线图。此处注意分析在SIMULINK 环境中可否得到该曲线图。
自动控制原理课程实验报告 实验题目： 典型系统的时域响应和稳定性分析 1 实验目的 1．研究二阶系统的特征参量 (ξ、ωn) 对过渡过程的影响。 2．研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。 3．熟悉 Routh 判据，用 Routh 判据对三阶系统进行稳定性分析 2 实验设备 PC 机一台，TD-ACC+实验系统一套。 3 基本原理、内容、结果及分析： 3.1 基本原理 1．典型的二阶系统稳定性分析 (1) 结构框图：如图1.2-1 所示。 (2) 理论分析 系统开环传递函数为： 开环增益 2．典型的三阶系统稳定性分析 (1) 结构框图：如图1.2-3 所示。
系统开环传递函数为： 系统的特征方程为: 3.2内容 1．典型的二阶系统稳定性分析 2．典型的三阶系统稳定性分析 3.3步骤 1．典型的二阶系统稳定性分析 实验内容： 先算出临界阻尼、欠阻尼、过阻尼时电阻 R 的理论值，再将理论值应用于模拟电路中， 观察二阶系统的动态性能及稳定性，应与理论分析基本吻合。在此实验中(图 1.2-2)，
其中自然振荡角频率： 阻尼比： 2．典型的三阶系统稳定性分析 实验内容 实验前由Routh 判断得Routh 行列式为： 为了保证系统稳定，第一列各值应为正数，所以有 实验步骤 1． 将信号源单元的“ST ”端插针与“S ”端插针用“短路块”短接。由于每个运放单元均设置了锁 零场效应管，所以运放具有锁零功能。将开关设在“方波”档，分别调节调幅和调频电位器，使得 “OUT ”端输出的方波幅值为1V ，周期为10s 左右。 2. 典型二阶系统瞬态性能指标的测试 (1) 按模拟电路图1.2-2 接线，将1 中的方波信号接至输入端，取R = 10K 。 (2) 用示波器观察系统响应曲线C(t)，测量并记录超调MP 、峰值时间tp 和调节时间tS 。 (3) 分别按R = 50K ；160K ；200K ；改变系统开环增益，观察响应曲线C(t)，测量并记录性能指标MP 、 tp 和tS ，及系统的稳定性。并将测量值和计算值进行比较 (实验前必须按公式计算出)。将实验结果 填入表1.2-1 中。表1.2-2 中已填入了一组参考测量值，供参照。 3．典型三阶系统的性能

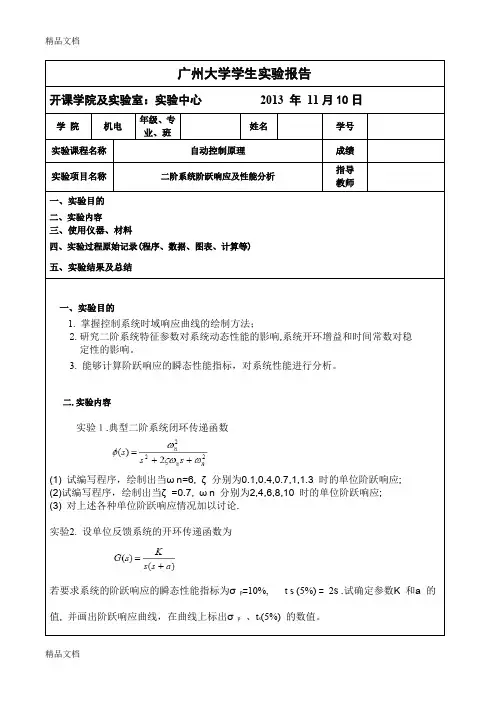

广州大学学生实验报告 开课学院及实验室：工程北531 2014年 11 月 30日 学院机械与电气 工程学院 年级、专 业、班 电气123姓名陈海兵学号45 实验课程名称自动控制原理实验成绩 实验项目名称实验二二阶系统阶跃响应及性能分析指导 老师 姚菁 一、实验目的 1. 掌握控制系统时域响应曲线的绘制方法； 2. 研究二阶系统特征参数对系统动态性能的影响,系统开环增益和时间常数对稳定性的影响。 3. 能够计算阶跃响应的瞬态性能指标，对系统性能进行分析。 二、实验内容 实验１.典型二阶系统闭环传递函数 (1) 试编写程序，绘制出当ωn=6, ζ分别为,,,1, 时的单位阶跃响应; (2)试编写程序，绘制出当ζ=, ωn 分别为2,4,6,8,10 时的单位阶跃响应; (3) 对上述各种单位阶跃响应情况加以讨论. 实验2. 设单位反馈系统的开环传递函数为 若要求系统的阶跃响应的瞬态性能指标为σp=10%,t s (5%) = 2s .试确定参数K 和a 的值, 并画出阶跃响应曲线，在曲线上标出σp、t s(5%)的数值。 实验3. 设控制系统如图2-1 所示。其中（a）为无速度反馈系统，（b）为带速度反馈系统，试(1)确定系统阻尼比为时的K 1 值;(2) 计算并比较系统（a）和(b)的阶跃响应的瞬态性能指标;(3)画出系统（a）和(b)阶跃响应曲线，在曲线上标出σp、t s(5%)的数值，以验证计算结果。 图2-1 三、使用仪器、材料 计算机、MATLAB 软件 四、实验过程原始记录（程序、数据、图表、计算等） 1、运行Matlab 软件； 2、在其命令窗口中输入有关函数命令或程序。涉及的主要命令有：step() 实验1：为便于比较，可用hold on 指令将多条曲线放在一个图中。进一步，为清楚起见，用legend 指令在图中加注释。部分结果如图2-2所示。 图2-2 实验2：首先与二阶系统闭环传递函数的标准形式比较，求出参数K 1 、a 与阻尼系数、自然频率的关系，再由对系统的阶跃响应的瞬态性能指标 要求，求出参数K 1 、a，再用step()画出即可。 实验3：首先与二阶系统闭环传递函 数的标准形式比较，求出阻尼系数、自然频率，再求出瞬态性能指标。 1、观察并记录、总结。 五、实验结果及分析 实验１.典型二阶系统闭环传递函数 (1) =;b=[36];c=[1?12*a?36];? sys=tf(b,c);? p=roots(c);? s=0::15;? step(sys,s);grid? hold?on? a=;b=[36];c=[1?12*a?36];?
系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别： 实验名称：典型系统的时域响应和稳定性分析实验时间： 学生成绩：教师签名：批改时间： 一、目的要求 1．研究二阶系统的特征参量 (ξ、ωn) 对过渡过程的影响。 2．研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。 3．熟悉 Routh 判据，用 Routh 判据对三阶系统进行稳定性分析。 二、实验设备 PC机一台，TD—ACC教学实验系统一套 三、实验原理及内容 1．典型的二阶系统稳定性分析 (1) 结构框图：如图 1.2-1 所示。 图1.2-2 (2) 对应的模拟电路图：如图 1.2-2 所示。 图1.2-2
系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别： 实验名称：实验时间： 学生成绩：教师签名：批改时间： (3) 理论分析 系统开环传递函数为： ；开环增益： (4) 实验内容 先算出临界阻尼、欠阻尼、过阻尼时电阻 R 的理论值，再将理论值应用于模拟电路中， 观察二阶系统的动态性能及稳定性，应与理论分析基本吻合。在此实验中(图 1.2-2)， 系统闭环传递函数为： 其中自然振荡角频率： 2．典型的三阶系统稳定性分析 (1) 结构框图：如图 1.2-3 所示。
系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别： 实验名称：实验时间： 学生成绩：教师签名：批改时间： 图 1.2-3 (2)模拟电路图：如图1.2-4 所示。 图 1.2-4 (3)理论分析： 系统的特征方程为: (4)实验内容： 实验前由Routh 判断得Routh 行列式为：
自动控制理论实验报告 姓名 焦皓阳 学号 201423010319 班级 电气F1402 同组人 周宗耀 赵博 刘景瑜 张凯 实验一 典型系统的阶跃响应分析 一、实验目的 1. 熟悉一阶系统、二阶系统的阶跃响应特性及模拟电路； 2. 测量一阶系统、二阶系统的阶跃响应曲线，并了解参数变化对其动态特性的影响； 3. 掌握二阶系统动态性能的测试方法。 二、实验内容 1. 设计并搭建一阶系统、二阶系统的模拟电路； 2. 测量一阶系统的阶跃响应，并研究参数变化对其输出响应的影响； 3. 观测二阶系统的阻尼比分别在0<ξ<1，ξ>1两种情况下的单位阶跃响应曲线；测量二阶系统的阻尼比为2 1=ξ时系统的超调量%σ、调节时间t s (Δ= ±0.05)； 4. 观测系统在ξ为定值n ω不同时的响应曲线。 三、实验结果【】 1、一阶系统 电路：
传递函数 2o(s) 1()21 R U R Ui s R CS =+ T=1结果：
T=0.1结果： 当T=1时：可以看出此时的稳态值为ΔY=4.4293，到达稳态的时间为ΔX=5.2664，调节时间为图二的ΔX=ts=2.757 当T=0.1时：由于此时的波形的起点没有在零点，所以存在着误差，此时的误差Δ=0-Y2=0.085，此时到达稳态时间为ΔX*13/21=0.5556，调节时间为X2在ΔY*0.95-Δ时的X2-X1=ts=0.375
结论：（参数变化对系统动态特性的影响分析） 参数的变化对系统动态性能的影响：T(周期)决定系统达到稳态时间的长短。在其他变量保持不变的情况下，当T 越小，该系统到达稳定状态所需时间就越少，系统对信号的响应也就越快。 2、二阶系统 电路： 传递函数 2 22221 ()1 ()Uo s C R S Ui s S RxC C R =++ (1)10n ω=，2.0=ξ结果：
实验二典型系统的时域响应分析 1. 实验目的 1) 通过用MATLAB 及SIMULINK 对控制系统的时域分析有感性认识。 2) 明确对于一阶系统，单位阶跃信号、单位斜坡信号以及单位脉冲信号的响应曲线图。 3) 对于二阶系统阶跃信号的响应曲线图以及不同阻尼比、不同自然角频率取值范围的二阶系统曲线比较图。 4) 利用MATLAB 软件来绘制高阶控制系统的零极点分布图，判断此系统是否有主导极点，能否用低阶系统来近似，并将高阶系统与低阶系统的阶跃响应特性进行比较5）编制简单的M文件程序。 2. 实验仪器 PC计算机一台，MATLAB软件1套 3. 实验内容 1）一阶系统的响应 （1) 一阶系统的单位阶跃响应 在SIMULINK 环境下搭建图1的模型，进行仿真，得出仿真曲线图。 理论分析：C（s）=1/[s(0.8s+1)]由拉氏反变换得h(t)=1-e^(-t/0.8) (t>=0) 由此得知，图形是一条单调上升的指数曲线，与理论分析相符。
（2) 一阶系统的单位斜坡响应 在SIMULINK环境下搭建图2的模型，将示波器横轴终值修改为12进行仿真，得出仿真曲线图。 理论分析：C（s）=1/[s^2(4s+1)]可求的一阶系统的单位斜坡响应为c(t)=(t-4)+4e^(-t/4) e(t)=r(t)-c(t)=4-4e^(-t/4) 当t=0时，e(t)=0,当趋于无穷时，误差趋于常值4. 3）一阶系统的单位脉冲响应 在medit 环境下，编译一个.m 文件，利用impulse（）函数可以得出仿真曲线图。此处注意分析在SIMULINK 环境中可否得到该曲线图。
《工程控制基础》课程基础实验指导书 电子科技大学
目录 实验一典型环节动态特性分析 (3) 实验二二阶系统阶跃响应分析 (7) 实验三系统频率特性分析 (10) 实验四控制系统校正 (14)
实验一 典型环节动态特性分析 一、实验目的 本实验的目的是运用电子模拟线路构成比例、惯性、积分等典型环节，并研究这些环节及电路的动态特性。即： 1、掌握运用运算放大器构成各种典型环节的方法，观察比例、惯性、积分 环节的阶跃响应，并分析其动态性能。 2、了解参数变化对典型环节动态特性的影响。 二、实验原理 1、比例环节 比例环节也称为放大环节，其方框图如图1-1(a)所示。 传递函数为： G(S) = ) () (S Ur S Uc = K 比例环节模拟线路如图1-1(b)所示。这种线路也称作比例或P 调节器。其中：K = 1 R R = 2 () (b ) 图1-1 比例环节的模拟图 U r t t (a)输入波形 (b)输出波形 图1-2 比例环节波形图 改变R 1的值（U r 一定），观察其阶跃响应曲线。若按图 (b)接线，设U r 为-5V ,则图(b)的输入U r 和输出U c 实验波形如图1-2所示。 2、一阶惯性环节 一阶惯性环节的方框图如图1-3(a)所示。 传递函数为： G(S) = )()(S Ur S U c = 1 TS K
一阶惯性环节含有弹性或容性储能元件和阻性耗能元件，其输出落后于输入，与比例环节相比，此环节具有“惯性”，在阶跃输入时，输出不能立即（需经历一段时间）接近所要求的阶跃输出值，因此其输出不可能显现线形，而是一指数函数图象。惯性大小由时间常数T 衡量。 一阶惯性环节模拟线路图如图1-3（b ）所示。这种线路也称作惯性或T 调节器。其中： K = 0 1 R R T = R 1C 分别改变R 1、C 的值（U r 一定），观察其阶跃响应曲线。 一阶惯性环节的模拟图 (a)输入波形 (b)输出波形 图1-4 一阶惯性环节波形图 若按图 (b)接线，设U r 为-5V ,则图(b)的输入U r 和输出U c 实验波形如图1-4所示。 3、积分环节 积分环节的方框图如图1-5(a)所示。 传递函数为： G(S) = )()(S Ur S U c = S K 积分环节模拟线路如图1-5（b ）所示。这种线路也称作积分或I 调节器。其中 K = 1 01 C R 若按图 (b)接线，设U r 为-5V ,则图(b)的输入U r 和输出U c 实验波形如图1-6所示。改变C 1的值（U r 一定），观察其阶跃响应曲线。
闭环零点对二阶系统单位阶跃响应的影响作者： 单位： 邮编： 摘要 在工程上电路中出现两个储能元件时便构成了二阶系统。由于欠阻尼二阶系统最具有实际意义，并且二阶系统往往需要满足工程最佳参数的要求，然而仅仅通过改变开环放大系数从而满足工程要求则可能会出现系统稳态误差增大的现象，设置具有闭环零点的二阶系统既可以达到满足工程所需的阻尼比，又可保证系统稳态精度。 在全面的分析了二阶系统之后，得出二阶系统的动态变化，由此引入带有零点的二阶系统，并分析了在欠阻尼状态下二阶系统的单位阶跃响应，并分析了其上升时间、峰值时间、调节时间、最大超调量，与没有零点的二阶系统进行了动态特性的对比。在此基础上分析了零点位置变化对二阶系统的影响。得到了重要结论。 关键字：二阶系统上升时间峰值时间调节时间最大超调量
0 引言 在已经知道了二阶系统的动态特性的基础之上，进一步研究具有闭环零点的二阶系统。并通过对比二阶系统和具有闭环零点的二阶系统，得出一定的结论。讨论当零点移动时对动态特性的影响。对满足工程所需的阻尼比，保证系统稳态精度具有重要作用。 1 二阶系统 用二阶微分方程描述的系统成为二阶系统。 等效开环传递函数方框图： 其闭环传递函数方框图： 其中n ω无阻尼自然振荡角频率，ξ为阻尼比。 W B （s ）=2n 22n 2n s s ＋ωξω＋ω （1-1） 二阶系统的特征方程为： 2n 22n s s ＋ωξω＋=0 两根为S 1,2=12n n －ξω－ξω 二阶系统极点分布图：
1、当ξ>1时，（过阻尼） 2、当0<ξ<1时，（欠阻尼） 3、当ξ=1时，（临界阻尼） 4、当ξ=0时，（无阻尼） 5、当ξ<0时，（发散振荡） 在不同的阻尼比时，二阶系统的动态响应有很大的差别，因此阻尼比ξ是二阶系统的重要参数，当ξ<0时系统不可以正常工作，而在ξ>1时，系统动态响应进行得太慢，所以对二阶系统来说欠阻尼是最有实际意义的。
实验名称：一二阶系统的电子模拟及时域响 应测试 课程名称：自动控制原理实验
目录 （一）实验目的 (3) （二）实验内容 (3) （三）实验设备 (3) （四）实验原理 (3) （五）一阶系统实验结果 (3) （六）一阶系统实验数据记录及分析 (7) （七）二阶系统实验结果记录 (8) （八）二阶系统实验数据记录及分析 (11) （九）实验总结及感想............................................................................错误!未定义书签。 图片目录 图片1 一阶模拟运算电路 (3) 图片2 二阶模拟运算电路 (3) 图片3 T=0.25仿真图形 (4) 图片4 T=0.25测试图形 (4) 图片5 T=0.5仿真图形 (5) 图片6 T=0.5测试图形 (5) 图片7 T=1仿真图形 (6) 图片8 T=1测试图形 (6) 图片9 ζ=0.25s仿真图形 (8) 图片10 ζ=0.25s测试图形 (8) 图片11 ζ=0.5s仿真图形 (9) 图片12 ζ=0.5s测试图形 (9) 图片13 ζ=0.8s仿真图形 (10) 图片14 ζ=0.8s测试图形 (10) 图片15 ζ=1s仿真图形 (11) 图片16 ζ=1s测试图形 (11) 表格目录 表格1 一阶系统实验结果 (7) 表格2 二阶系统实验结果 (11) 一二阶系统的电子模拟及时域响应测试
（一）实验目的 1.了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系。 2.学习在电子模拟机上建立典型环节系统模型的方法。 3.学习阶跃响应的测试方法。 （二）实验内容 1.建立一阶系统的电子模型,观测并记录在不同时间常数T时的跃响应曲线,并测定其过渡过程时间TS。 2.建立二阶系统的电子模型,观测并记录在不同阻尼比ζ时的跃响应曲线,并测定其 超调量σ%及过渡过程时间TS。 （三）实验设备 HHMN电子模拟机，实验用电脑，数字万用表 （四）实验原理 一阶系统：在实验中取不同的时间常数T，由模拟运算电路，可得到不同时间常数下阶跃响应曲线及不同的过渡时间。一阶系统结果预期：时间常数T越小，调节时间t越小，响应曲线很快就接近稳态值，一阶系统无超调量。模拟运算电路原理图如下： 图片 1 一阶模拟运算电路 二阶系统：δ取不同的值，将会形成不同的阶跃响应曲线及不同的超调量δ%、过渡时间及其它参数指标。二阶系统结果预期：δ为阻尼比，当0<δ<1时，系统时间响应具有振荡特性，为欠阻尼状态；当δ=1时，为临界阻尼，无振荡；当δ>1时，为过阻尼状态，无振荡。模拟运算电路图如下： 图片 2 二阶模拟运算电路 （五）一阶系统实验结果
实验二典型系统的时域响应分析实验仿真报告 答案修订版 IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】
实验二典型系统的时域响应分析 1. 实验目的 1) 通过用MATLAB 及SIMULINK 对控制系统的时域分析有感性认识。 2) 明确对于一阶系统，单位阶跃信号、单位斜坡信号以及单位脉冲信号的响应曲线图。 3) 对于二阶系统阶跃信号的响应曲线图以及不同阻尼比、不同自然角频率取值范围的二阶系统曲线比较图。 4) 利用MATLAB 软件来绘制高阶控制系统的零极点分布图，判断此系统是否有主导极点，能否用低阶系统来近似，并将高阶系统与低阶系统的阶跃响应特性进行比较5）编制简单的M文件程序。 2. 实验仪器 PC计算机一台，MATLAB软件1套 3. 实验内容 1）一阶系统的响应 （1) 一阶系统的单位阶跃响应 在SIMULINK 环境下搭建图1的模型，进行仿真，得出仿真曲线图。 理论分析：C（s）=1/[s(0.8s+1)]由拉氏反变换得h(t)=1-e^(-t/0.8) (t>=0)
由此得知，图形是一条单调上升的指数曲线，与理论分析相符。 （2) 一阶系统的单位斜坡响应 在SIMULINK 环境下搭建图2的模型，将示波器横轴终值修改为12进行仿真，得出仿真曲线图。 理论分析：C （s ）=1/[s^2(4s+1)]可求的一阶系统的单位斜坡响应为c(t)=(t-4)+4e^(-t/4) e(t)=r(t)-c(t)=4-4e^(-t/4) 当t=0时，e(t)=0,当趋于无穷时，误差趋于常值4. 3） 一阶系统的单位脉冲响应 在medit 环境下，编译一个.m 文件，利用impulse （）函数可以得出仿真曲线图。此处注意分析在SIMULINK 环境中可否得到该曲线图。 理论分析：C （s ）=5/(0.8s+2)=(5/2)/(0.4s+1)可求的g(t)=6.25e^(-t/0.4),是一个单调递减的函数。 两种环境下得到的曲线图不一致。 2）二阶系统的单位阶跃响应 二阶系统的闭环传递函数标准形式为 其阶跃响应可以分以下情况解出 ①当0=ζ时，系统阶跃响应为 )cos(1)(t t c n ω-=
精 品 资 料 利用MATLAB 绘制二阶控制系统的单位阶跃响应曲线 作者：张宇涛 张怀超 陈佳伟 一：课设目的和意义 （1） 学习控制系统的单位阶跃响应。 （2） 记录单位阶跃响应曲线。 （3） 比较阻尼比zeta 为不同值时曲线的变化趋势。 （4） 掌握二阶系统时间响应分析的一般方法。 二：理论分析 （1）典型二阶系统的结构图如图1所示。 不难求得其闭环传递函数为 2 222)()()(n n n B s s R s Y s G ωζωω++== 其特征根方程为222n n s ωζω++=0 方程的特征根: 222n n s ωζω++=0))(()1)(1(212 1=--=++s s s s T s T s 式中, ζ称为阻尼比; n ω称为无阻尼自然振荡角频率(一般为固有的)。当ζ为不同值时，所对应的单位阶跃响应有不同的形式。 （2）二阶系统单位阶跃响应的三种不同情况 a.过阻尼二阶系统的单位阶跃响应（ζ>1） 在阻尼比ζ>1的条件下，系统的特征方程有两个不相等的实数极点。
222n n s ωζω++=0))(()1)(1(212 1=--=++s s s s T s T s 式中1T =;)1(1 2--ζζωn =2T ) 1(1 2-+ζζωn 。 此时，由于ζ>1，所以1T 和2T 均为实数，2 121T T n =ω。 当输入信号为单位阶跃输入时，系统的输出响应如下： ) /1)(1/(1)/1)(1/(11)()()(221112T s T T T s T T s s R s G s Y B +-++-+== 对上式进行拉普拉斯反变换，可得 t T t T e T T e T T t y 211 211121/11/11)(---+-+= b ．临界阻尼时的单位阶跃响应（ζ=1） 此时闭环系统的极点为n n s s ωζω-=-==21 此时系统的单位阶跃响应为)1(1)(t e t y n t n ωω+-=- c ．欠阻尼时的单位阶跃响应(0<ζ<1) 当0<ζ<1时,系统处于欠阻尼状态。其闭环极点为： S=n ζω-d j ω± 21ζωω-=n d 求得单位阶跃响应： Y(s)= )()(s R s G B =()()22221d n n d n n s s s s ωζωζωωζωζω++-+++- 设21sin ,cos ζβζβ-== 对上式进行拉普拉斯反变换,可得其时间响应为 )1arctan sin(112 2ζζωζω-+---t e d t n 特别地,当ζ=0时,有 t t t y n n ωωcos -1)90sin(1)(=?+-= 这是一条平均值为1的正.余弦形式的等幅振荡。
11级自动控制原理实验二 姓名：陈泉 学号：1104130103 班级：楼宇自动化01班 2013年11月26日星期二
1、标准二阶系统的阶跃响应及性能分析 考虑图2.2所示的标准二阶系统，假设ωn=1（这等价于ωn t为自变量），利用程序lab.3_1.m观察ζ=0.1,0.2,0.4,0.7,1.0,2.0时的系统单位阶跃响应，估计各自对应的性能水平，并将其与理论值进行比较。 解：Lab.3_1.m程序如下 t=[0:0.1:12]; num=[1]; zeta1=0.1; den1=[1 2*zeta1 1]; sys1=tf(num,den1); zeta2=0.2; den2=[1 2*zeta2 1]; sys2=tf(num,den2); zeta3=0.4; den3=[1 2*zeta3 1]; sys3=tf(num,den3); zeta4=0.7; den4=[1 2*zeta4 1]; sys4=tf(num,den4); zeta5=1.0; den5=[1 2*zeta5 1]; sys5=tf(num,den5); zeta6=2.0; den6=[1 2*zeta6 1]; sys6=tf(num,den6); [y1,T1]=step(sys1,t); [y2,T2]=step(sys2,t); [y3,T3]=step(sys3,t); [y4,T4]=step(sys4,t); [y5,T5]=step(sys5,t); [y6,T6]=step(sys6,t); plot(T1,y1,T2,y2,T3,y3,T4,y4,T5,y5,T6,y6)
