Wn=0.4; t=0:0.1:80; num=[Wn^2]; zeta1=0;dem1=[1 2*zeta1*Wn Wn^2]; zeta2=0.5;dem2=[1 2*zeta2*Wn Wn^2]; zeta3=1.0;dem3=[1 2*zeta3*Wn Wn^2]; zeta4=1.5;dem4=[1 2*zeta4*Wn Wn^2]; zeta5=2.0;dem5=[1 2*zeta5*Wn Wn^2]; [y1,x,t]=impulse(num,[dem1,0],t); [y2,x,t]=impulse(num,[dem2,0],t); [y3,x,t]=impulse(num,[dem3,0],t); [y4,x,t]=impulse(num,[dem4,0],t); [y5,x,t]=impulse(num,[dem5,0],t); plot(t,y1,t,y2,t,y3,t,y4,t,y5) grid on;
t=0:0.1:80; num=[Wn^2]; zeta1=0;dem1=[1 2*zeta1*Wn Wn^2]; zeta2=0.5;dem2=[1 2*zeta2*Wn Wn^2]; zeta3=1.0;dem3=[1 2*zeta3*Wn Wn^2]; zeta4=1.5;dem4=[1 2*zeta4*Wn Wn^2]; zeta5=2.0;dem5=[1 2*zeta5*Wn Wn^2]; [y1,x,t]=step(num,dem1,t); [y2,x,t]=step(num,dem2,t); [y3,x,t]=step(num,dem3,t); [y4,x,t]=step(num,dem4,t); [y5,x,t]=step(num,dem5,t); plot(t,y1,t,y2,t,y3,t,y4,t,y5) grid on; Wn=0.4; t=0:0.1:80; num=[Wn^2]; zeta1=0;dem1=[1 2*zeta1*Wn Wn^2]; zeta2=0.5;dem2=[1 2*zeta2*Wn Wn^2];
改变动叶安装角是通过动叶调节机构来执行的，它包括液压调节装置和传动机 构。液压缸内的活塞由轴套及活塞轴的凸肩被轴向定位的，液压缸可以在活塞 上左右移动，但活塞不能产生轴向移动。为了防止液压缸在左、右移动时通过 活塞与液压缸间隙的泄漏，活塞上还装置有两列带槽密封圈。当叶轮旋转时， 液压 缸与叶轮同步旋转，而活塞由于护罩与活塞轴的旋转亦作旋转运动。所以 风机稳定在某工况下工作时，活塞与液压缸无相对运动。活塞轴的另一端装有 控制轴，叶轮旋转时控制轴静止不动，但当液压缸左右移动时会带动控制轴一 起移动。控制头等零件是静止并不作旋转运动的。叶片装在叶柄的外端，每个 叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一规定 的角度装设，二者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为 可调。动叶调节机构被叶轮及护罩所包围，这样工作安全，避免脏物落入调节 动叶可调式轴流风机动叶调节原理图 W 片 13.21 | 18.14 | U. SI j ? * 1 / %J3L At -— 23. IQ 18.? 1 \ 23.S0 i \ ----
机构，使之动作灵活或不卡涩。当轴流送风机在某工况下稳定工作时，动叶片也在相应某一安装角下运转，那么伺服阀将油道①与②的油孔堵住，活塞左右两侧的工作油压不变，动叶安装角自然固定不变。当锅炉工况变化需要减小调节风量时，电信号传至伺服马达使控制轴发生旋转，控制轴的旋转带动拉杆向右移动。此时由于液压缸只随叶轮作旋转运动，而调节杆（定位轴）及与之相连的齿条是静止不动的。于是齿套是以 B 点为支点，带动与伺服阀相连的齿条往右移动，使压力油口与油道②接通，回油口与油道①接通。压力油从油道②不断进入活塞右侧的液压缸容积内，使液压缸不断向右移动。与此同时活塞左侧的液压缸容积内的工作油从油道①通过回油孔返回油箱。由于液压缸与叶轮上每个动叶片的调节杆相连，当液压缸向右移动时，动叶的安装角减小，轴流送风机输送风量和压头也随之降低。当液压缸向右移动时，调节杆（定位轴）亦一起往右移动，但由于控制轴拉杆不动，所以齿套以 A 为支点，使伺服阀上齿条往左移动，从而使伺服阀将油道①与②的油孔堵住，则液压缸处在新工作位置下（即调节后动叶角度）不再移动，动叶片处在关小的新状态下工作。这就是反馈过程。在反馈过程中，定位轴带动指示轴旋转，使它将动叶关小的角度显示出来。若锅炉的负荷增大，需要增大动叶角度，伺服马达使控制轴发生旋转，于是控制轴上拉杆以定位轴上齿条为支点，将齿套向左移动，与之啮合齿条（伺服阀上齿条）也向左移动，使压力油口与油道①接通，回油口与油道②接通。压力油从油道①进入活塞的左侧的液压缸容积内，使液压缸不断向左移动，而与此同时活塞右侧的液压缸容积内的工作油从油道②通过回油孔返回油箱。此时动叶片安装角增大、锅炉通风量和压头也随之增大。当液压缸向左移动时，定位轴也一起往左移动。以齿套中A 为支点，使伺服阀的齿条往右移动，直至伺服阀将油道①与②的油孔堵住为止，动叶在新的安装角下稳定工作。
动叶可调式轴流风机动叶调节原理图 改变动叶安装角是通过动叶调节机构来执行的，它包括液压调节装置和传动机构。液压缸内的活塞由轴套及活塞轴的凸肩被轴向定位的，液压缸可以在活塞上左右移动，但活塞不能产生轴向移动。为了防止液压缸在左、右移动时通过活塞与液压缸间隙的泄漏，活塞上还装置有两列带槽密封圈。当叶轮旋转时，液压缸与叶轮同步旋转，而活塞由于护罩与活塞轴的旋转亦作旋转运动。所以风机稳定在某工况下工作时，活塞与液压缸无相对运动。活塞轴的另一端装有控制轴，叶轮旋转时控制轴静止不动，但当液压缸左右移动时会带动控制轴一起移动。控制头等零件是静止并不作旋转运动的。叶片装在叶柄的外端，每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一规定的角度装设，二者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为
机构，使之动作灵活或不卡涩。当轴流送风机在某工况下稳定工作时，动叶片也在相应某一安装角下运转，那么伺服阀将油道①与②的油孔堵住，活塞左右两侧的工作油压不变，动叶安装角自然固定不变。当锅炉工况变化需要减小调节风量时，电信号传至伺服马达使控制轴发生旋转，控制轴的旋转带动拉杆向右移动。此时由于液压缸只随叶轮作旋转运动，而调节杆(定位轴)及与之相连的齿条是静止不动的。于是齿套是以B点为支点，带动与伺服阀相连的齿条往右移动，使压力油口与油道②接通，回油口与油道①接通。压力油从油道②不断进入活塞右侧的液压缸容积内，使液压缸不断向右移动。与此同时活塞左侧的液压缸容积内的工作油从油道①通过回油孔返回油箱。由于液压缸与叶轮上每个动叶片的调节杆相连，当液压缸向右移动时，动叶的安装角减小，轴流送风机输送风量和压头也随之降低。当液压缸向右移动时，调节杆(定位轴)亦一起往右移动，但由于控制轴拉杆不动，所以齿套以A为支点，使伺服阀上齿条往左移动，从而使伺服阀将油道①与②的油孔堵住，则液压缸处在新工作位置下(即调节后动叶角度)不再移动，动叶片处在关小的新状态下工作。这就是反馈过程。在反馈过程中，定位轴带动指示轴旋转，使它将动叶关小的角度显示出来。若锅炉的负荷增大，需要增大动叶角度，伺服马达使控制轴发生旋转，于是控制轴上拉杆以定位轴上齿条为支点，将齿套向左移动，与之啮合齿条(伺服阀上齿条)也向左移动，使压力油口与油道①接通，回油口与油道②接通。压力油从油道①进入活塞的左侧的液压缸容积内，使液压缸不断向左移动，而与此同时活塞右侧的液压缸容积内的工作油从油道②通过回油孔返回油箱。此时动叶片安装角增大、锅炉通风量和压头也随之增大。当液压缸向左移动时，定位轴也一起往左移动。以齿套中A为支点，使伺服阀的齿条往右移动，直至伺服阀将油道①与②的油孔堵住为止，动叶在新的安装角下稳定工作。
一、消防联动系统中所包括的主要设备、元件及其技术要求 1探测器 1.1 所有烟感探测器、温感探测器应置于同一类底座上，当有需要更换地址码或探头类型时，底座不需更换，当探测器拆离底座时，控制机会报故障。 1.2 探测器上应有原装LED，当此探测器收到报警讯号时，LED必须启亮、显示火警，并有供连接遥远指示灯之接口。 1.3在潮湿场所应配置防水底座，确保探测器能正常工作。 1.4在易爆场所应配置防爆探测器。 1.5要求二总线制连接，所有探测器的地址编码采用消防报警控制机编码方式。功耗低，可靠性高，环境适应性强，结构合理，对火灾早期的阴燃和明火都有很好响应的自带CPU 智能型探测器，能够独立自检测环境状态并与探测器内置的火灾特性曲线参数进行比较，准确地判断如下状态：火灾报警（非误报）、干扰〔例如：污染）、探测器完好或断线、脱落（内置短路隔离器）、诊断方式中的趋势判定（火警趋势、自身污染度和灰化程度）。 2手动报警器要求 2.1手动报警器应为具有独立地址码的“易碎玻璃”类型，当玻璃被敲碎后即可自动触动报警器内之电气触点，每个报警器按钮均具有地址码，直接接入探测回路使管理者能迅速而准确地确定报警位置。盖面应以特制的键锁紧，玻璃则需牢固地夹在报警器内，按钮应由不燃烧及抗腐蚀材料制成，并以红色外壳正面有中英文样。 2.2手动报警器的设置位置须符合有关设计规范的规定，在潮湿区域应设置防潮型手动报警器，在易燃易爆区域应设置防爆型的手动报警器。安装方法应与建筑师配合确定。 3警铃及电路 3.1警铃工作电压应为直流 24 伏，铃盖应由冷压钢制成并烤上红瓷漆，盖身直径至少为150 毫米，底座应由耐蚀性材料制造，并可装于直径 50 毫米之圆形接线盒上。 3.2安装在室外之警铃的构造应为可防风雨性的，警报电路上的警铃应以由类比控制模块分区分别控制从主控盘接出，而每组电路由报警按钮内以独立熔丝
正反转控制电路图及其原理分析 要实现电动机的正反转，只要将接至电动机三相电源进线中的任意两相对调接线，即可达到反转的目的。下面是接触器联锁的正反转控制线路，如图所示
图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器
KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁或互锁触头。 正向启动过程：按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。 停止过程：按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。 反向起动过程：按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。 对于这种控制线路，当要改变电动机的转向时，就必须先按停止按钮SB1，再按反转按钮SB3，才能使电机反转。如果不先按SB1，而是直接按SB3，电动机是不会反转的。
轴流式风机原理及运行 一．轴流式风机的结构特点 轴流送风机为单级风机，转子由叶轮和叶片组成，带有一个整体的滚动轴承箱和一个液压叶片调节装置。主轴承和滚动轴承同置于一球铁箱体内，此箱体同心地安装在风机下半机壳中并用螺栓固定。在主轴的两端各装一只支承轴承，为承受轴向力。主轴承箱的油位由一油位指示器在风机壳体外示出。轴承的润滑和冷却借助于外置的供油装置，周围的空气通过机壳和轴承箱之间的空隙的自然通风，以增加了它的冷却。 叶轮为焊接结构，因为叶轮重量较轻，惯性矩也小。叶片和叶柄等组装件的离心力通过推力轴承传递至较小的承载环上，叶轮组装件在出厂前进行叶轮整套静、动平衡的校验。 风机运行时，通过叶片液压调节装置，可调节叶片的安装角并保持这一角度。叶片装在叶柄的外端，叶片的安装角可以通过装在叶柄内的调节杆和滑块进行调节，并使其保持在一定位置上。调节杆和滑块由调节盘推动，而调节盘由推盘和调节环所组成，并和叶片液压调节装置的液压缸相连接。 风机转子通过风机侧的半联轴器、电动机侧的半联轴器和中间轴与电机连接。 风机液压润滑供油装置由组合式的润滑供油装置和液压供油装置组成。此系统有2台油泵，并联安装在油箱上，当主油泵发生故障时，备用油泵即通过压力开关自动启动，2个油泵的电动机通过压力开关联锁。在不进行叶片调节时，油流经恒压调节阀而至溢流阀，借助该阀建立润滑压力，多余的润滑油经溢流阀回油箱。 风机的机壳是钢板焊接结构，风机机壳具有水平中分面，上半可以拆卸，便于叶轮的装拆和维修。叶轮装在主轴的轴端上，主轴承箱用螺钉同风机机壳下半相连接，并通过法兰的内孔保证对中，此法兰为一加厚的刚性环，它将力(由叶轮产生的径向力和轴向力)通过风机底脚可靠地传递至基础，在机壳出口部分为整流导叶环，固定式的整流导叶焊接在它的通道内。整流导叶环和机壳以垂直法兰用螺钉连接。 进气箱为钢板焊接结构，它装置在风机机壳的进气侧。在进气箱中的中间轴放置于中间轴罩内。电动机一侧的半联轴器用联轴器罩壳防护。带整流体的扩压器为钢板焊接结构，它布置在风机机壳的排气侧。为防止风机机壳的振动和噪声传递至进气箱和扩压器以至管道，因此进气箱和扩压器通过挠性连接(围带)同风机机壳相连接。 为了防止过热，在风机壳体内部围绕主轴承的四周，借助风机壳体下半部的空心支承使其同周围空气相通，形成风机的冷却通风。 主轴承箱的所有滚动轴承均装有轴承温度计，温度计的接线由空心导叶内腔引出。为了避免风机在喘振状态下工作，风机装有喘振报警装置。在运行工况超过喘振极限时，通过一个预先装在机壳上位于动叶片之前的皮托管和差压开关，利用声或光向控制台发出报警信号，要求运行人员及时处理，使风机返回到正常工况运行。 轴流风机如下图所示
第一章防排烟系统的联动控制 一、防烟系统的联动控制 对采用总线控制的系统，当某一防火分区发生火灾时，将该防火分区内的感烟、感 温探测器探测的火灾信号发送至消防控制主机，主机发出开启与探测器对应的该防火分区内前室及合用前室的常闭加压送风口的信号，至相应送风口的火警联动模块，由它开启送风口，消防控制中心收到送风口动作信号，就发出指令给装在加压送风机附近的火警联动模块，启动前室及合用前室的加压送风机，同时启动该防火分区内所有楼梯间的加压送风机。当防火分区跨越楼层时，应开启该防火分区内全部楼层的前室及合用前室的常闭加压送风口及其加压送风机。当火灾确认后，火灾自动报警系统应能在 15s 内联动开启常闭加压送风口和加压送风机。除火警信号联动外，还可以通过联动模块在消防中心直接点动控制，或在消防控制室通过多线控制盘直接手动启动加压送风机，也可手动开启常闭型加压送风口，由送风口开启信号联动加压送风机。另外设置就地启停控制按钮，以供调试及维修用。系统中任一常闭加压送风口开启时，相应加压风机应能联动启动。火警撤销由消防控制中心通过火警联动模块停加压送风机，送风口通常由手动复位。消防控制设备应显示防烟系统的送风机和阀门等设施的启闭状态。防烟楼梯间及前室、消防电梯间前室和合用前室加压送风控制程序如图 3-10-22 所示
图1^10-22防烟楼梯间反前室、消防电棉间前室和合用前室加压送风E制程厚 二、排烟系统的联动控制 机械排烟系统中的常闭排烟阀（口）应设置火灾自动报警系统联动开启功能和就地 开启的手动装置，并与排烟风机联动。火警时，与排烟阀（口）相对应的火灾探测器探得火 灾信号发送至消防控制主机，主机发出开启排烟阀（口）信号至相应排烟阀的火警联动模块，由它开启排烟阀（口），排烟阀的电源是直流 24V。消防控制主机收到排烟阀（口）动作信号，就发出指令给装在排烟风机、补风机附近的火警联动模块，启动排烟风机、补风机。除火警信号联动外，还可以通过联动模块在消防中心直接点动控制，或在消防控制室通过多线 控制盘直接手动启动，也可现场手动启动排烟风机、补风机。另外，设置就地启停控制按钮，以供调试及维修用。当火灾确认后，火灾自动报警系统应在15s内联动开启同一排烟区域 的全部排烟阀（口）、排烟风机和补风设施，并应在 30s内自动关闭与排烟无关的通风、空
管理制度编号：YTO-FS-PD109 轴流风机安全管理制度通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
轴流风机安全管理制度通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 （一）轴流风机操作维护人员的安全管理 进入机房内的管理或维护作业人员必须经专业培训并经上级许可的专职管理人员，机房管理人员需每天执行安全管理记录。 有关风机内置电机、接线盒、电控柜等电气系统的安装调试操作、检修人员必须具备合格电工上岗证的资格。 委外检修人员进入机房工作须经管理部门许可，听从专职人员的安全管理指令，必须遵守安全作业管理规章制度，外来人员进出机房必须有登记。 未经许可非机房管理人员不得进入机房现场，不得接触或操控设备机组。 在机房内工作时，应注意观察行走路线顶部、脚下及两侧的突出物；躬身作业或行进中，不要猛然起身；禁止急行、快走，静止嬉戏打闹；作业完毕，要及时撤离，非工作需要，不得滞留。 在机房操作作业人员应配置有效的安全防护帽、工作服、绝缘工作鞋，进入机房检查维护保养人员，需穿戴安
电机基本控制原理图简介 一、星三角启动原理图简介 L1/L2/L3分别表示三根相线； QS表示空气开关； Fu1表示主回路上的保险； Fu2表示控制回路上的保险； SP表示停止按钮； ST表示启动按钮； KT表示时间继电器的线圈，后缀的数字表示它不同的触点； KMy表示星接触器的线圈，后缀的数字表示它不同的触点； KM△表示三角接触器的线圈，后缀的数字表示它不同的触点； KM表示主接触器的线圈，后缀的数字表示它不同的触点； U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端； 为了叙述方便，将图纸整理了一下，添加了触点的编号。整理后的图纸见附图。 合上QS，按下ST，KT、KMy得电动作。 KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作； KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。 时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合； KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。 电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。
接线图：
二、电机直接启动原理图 图l中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。QS的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。FU 是一次回路的保护用熔断器。准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。接触器触点闭合与否．则受二次电路控制。 图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。按下SB2。交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。同时，接触器的辅助触点KMl-1也闭合。它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。习惯上将辅助触点KMl一1称做自保(持)触点。 电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图2)动作断开，致使接触器线圈失电，接触器主触点断开，电动机停止运行，保护电动机不被过电流烧坏。保护动作后，接触器的辅助触点KMl-1断开，电动机保持在停运状态。 电动机运行中如果按下SBl．电动机同样会停止运行，其动作过程与热保护的动作过程相同。 停止指示绿灯HG和运行指示红灯HR分别受接触器的常『利(动断)或常开(动合)辅助触点KMl-2、KMl一3控制，用作信号指示。电流互感器TA的二次线圈串接电流表PA，电压表PV则直接接在电源线上.
轴流风机技术说明 8.1采用规范与标准 设备及施工技术所涉及的产品标准规范、工程标准规范、验收标准规范等应遵照（但不限于）下列技术标准和规范。出现两个标准不一致，或本技术规格书所使用的标准与供货商所使用的标准不一致时，除非特别说明，应按较高标准执行，并且所有标准采用合同生效时的最新版本。 《通风机基本型式尺寸参数及性能曲线》（GB/T 3235） 《工业通风机尺寸》（GB/T 17774） 《消防排烟风机耐高温试验方法》（GA 211） 《工业通风机用标准化风道进行性能试验》（GB 1236） 《声学、风机和其它通风设备辐射入管道的声功率测定、管道法》（GB/T 17697） 《空调风机噪声声功率级测定—混响室法》（JB/T 10504） 《工业通风机现场性能试验》（GB/T 10178） 《一般用途轴流通风机技术条件》(JB/T 10562)； 《通风机转子平衡》（JB/T 91014） 《工业通风机叶轮超速试验》( JB/T 6445) 《风机包装通用技术条件》(JB/T 6444) 《工业通风机噪声限值》( JB/T 8690) 《通风机振动检测及其限值》（JB/T 8689） 《空调用通风机安全要求》（GB 10080） 《风机和罗茨鼓风机噪声测量方法》（GB/T 2888） 8.2技术要求 整体技术要求 （1）风机表面应清洁、平整、无碰伤、划痕及锈斑；漆层牢固、色泽均匀一致，无起泡、缩皱和剥落现象。 （2）电机为内置式。
（3）风机由机壳、叶轮、电机、软接头、电源接线盒等组成，吸风端无接管的风机需设置集流器和入口网罩。 （4）风机应为高效、低噪声设备。 （5）排风机（兼排烟风机）、排烟风机具有耐高温280℃、持续运行1h的功能要求。 （6）风机出口最大风速不超过17m/s。 （7）风机电机的底座及支架应有特别的锁紧及固定以保证安全可靠。 （8）在额定转速的工作区域内，风机的实测空气动力性能曲线与提供的性能曲线偏差应满足一下要求：（9）在额定流量、压力下，风机的流量、压力最大偏差不大于±5%，风机效率最大偏差不大于3%，噪声达到《工业通风机噪声限值》JB/T8690要求。 （10）风机使用寿命年限不小于15年，第一次大修前安全运转时间≥24000h。 （11）风机配用电机采用380V / 50Hz电源，电源接线盒须考虑合乎规定的进线要求并设于机壳外便于操作处（根据各车站设计要求确定）。 （12）由于风机设置在地下机房内，要求风机结构紧凑，且风机整体设计应考虑风机的拆卸维修，连接风机的软接、基础固定螺栓均可灵活拆卸。 （13）耐高温风机配套的软接需耐高温280℃/1h。 （14）风机叶轮的动、静平衡应满足G2.5级振动要求。所有风机在装配后应做整机动平衡，其标准应基于ISO 1940及AMCA 204/3标准G 2.5 级，出厂前并在每台风机上附有由计算机打印出的振动频谱分析图表。 8.3主要部件和材料性能 （1）叶片 1）风机动叶片采用高强度铝合金材料钢模压力铸造或高强度钢板叶片； 2）叶片与筒身间的运转间隙，普通风机应不大于叶轮直径的1%；排烟风机由于机械膨胀系数与常温不同，其间隙应不大于2%； 3）叶片应靠键与键槽牢固地固定在驱动轴上。轴向应通过锥套式连接结构将叶片缩紧在驱动轴相应的位置。便于拆装维护。 （2）电机 1）电机机轴承采用优质轴承，累计运行时间不小于7.5x104h，第一次维护
排烟风机电气控制原理图的优化 上海铠绎建筑设计有限公司的研究人员刘海波，在2015年第5期《电气技术》杂志上撰文，排烟风机入口处总管上设置的280℃排烟防火阀在关闭后应直接联动控制风机停止，但图集10D303-2《常用风机控制电路图》中此部分控制原理图，在应用于室外安装的风机时可能存在一定的不安全因素，本文对此不安全因素进行分析，并对《图集》此部分控制原理图进行优化设计。《建筑设计防火规范》 GB50016-2006 第9.4.8条第四款规定：“在排烟风机入口处的总管上应设置当烟气温度超过280℃时能自行关闭的排烟防火阀，该阀应与排烟风机连锁，当该阀关闭时，排烟风机应能停止运转”。《高层建筑设计防火规范》GB50045-95（2005年版）第8.4.7条也有类似的规定。为了满足规范要求，电气专业在设计排烟风机控制箱系统图时需要设计这个连锁 控制。然而大多数设计人员设计控制电路原理图时均会引用图集10D303-2《常用风机控制电路图》（以下简称《图集》），但这种不加修改的引用《图集》做法，可能会给设计人员带来一定的麻烦。笔者有次在现场处理风机运行问题时，手无意碰触到了风阀，竟然发生了电击事故（还好不严重），经过检查发现防火阀接线端子被雨水淋湿，整个防火阀带电。这台风机的控制原理图正是按《图集》照搬而来的。经
过分析发现问题出在两个方面：①安装于室外的防火阀信号接线端子缺少必要的防水及防护措施；②风机控制箱“风阀连锁”信号线缆引出了AC220V电源。问题①为暖通专业产品选择问题，问题②为电气设计安全问题。笔者认真研读《图集》，发现此部分控制原理图，在应用于室外安装的风机时存在一定的电气安全隐患。为减少安全隐患，避免触电事故，本文就问题②对《图集》此部分控制原理图提出自己的修改优化意见，并望能起到抛砖引玉的作用。1 问题分析及优化1.1消防兼平时两用双速风机的控制原理图图1为《图集》P28页中消防兼平时两用双速风机的控制原理图（图中省略了主要设备及材料表、接线端子的表示，下同），图中KH为280℃防火阀现场联锁常闭触点（或称微动开关），由接线端子X1：5、X1：6引出两根线缆接至现场280℃防火阀常闭触点接线桩上。大家是否注意到，引出的线缆带有AC220V 电源，这样阀门接线桩也就带有AC220V电源，并且不管风机是否运行还是停止的状态均带电。试想想，如果本阀长期位于室外，而又没有必要的防护措施，就会存在安全隐患，甚至发生严重的触电伤亡事故。众所周知，消防风机经常露天放置在屋面上，并且少有防护措施，其入口总管处的280℃防火阀也少有防水及防触电措施。可想而知没有必要的防护措施，下雨接线端子进水后就会造成整个金属阀门带电（AC220V），这时只要有人员碰触到阀门就会带来触电危

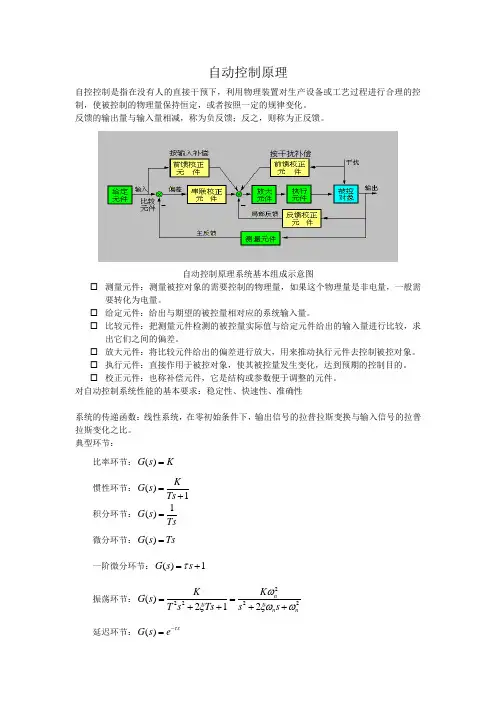

自动控制原理知识点总结 第一章 1?什么是自动控制？（填空） 自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。 2. 自动控制系统的两种常用控制方式是什么？（填空） 开环控制和闭环控制 3. 开环控制和闭环控制的概念？ 开环控制：控制装置与受控对象之间只有顺向作用而无反向联系 特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。 闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。 主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。 掌握典型闭环控制系统的结构。开环控制和闭环控制各自的优缺点？ （分析题：对一个实际的控制系统，能够参照下图画出其闭环控制方框图。） 给定偵 反馈星 典型团环控制系统方框图 4. 控制系统的性能指标主要表现在哪三个方面？各自的定义？（填空或判断） （1）、稳定性：系统受到外作用后，其动态过程的振荡倾向和系统恢复平衡的能力 （2）、快速性：通过动态过程时间长短来表征的 （3）、准确性：有输入给定值与输入响应的终值之间的差值e ss来表征的 第二章 1. 控制系统的数学模型有什么？（填空） 微分方程、传递函数、动态结构图、频率特性 2. 了解微分方程的建立？ （1）、确定系统的输入变量和输入变量 （2）、建立初始微分方程组。即根据各环节所遵循的基本物理规律，分别列写出相应的微分方程，并建立微分方程组 （3）、消除中间变量，将式子标准化。将与输入量有关的项写在方程式等号的右边，与输出量有关的项写在等号的左边 3. 传递函数定义和性质？认真理解。（填空或选择） 传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变
1、定时自动循环控制电路 说明： 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器K A吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并 联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合 触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时 开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电 延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电 。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止 。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动 合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触 点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此
时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮 SB2串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次 起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断 开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理： 图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2， KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机 的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2 电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件 ，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制 KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路 只有满足M1电动机先起动的条件，才能起动M2电动机。 3、电动机顺序控制电路
风机控制系统结构
一、风力发电机组控制系统的概述 风力发电机组是实现由风能到机械能和由机械能到电能两个能量转换过程的装置，风轮系统实现了从风能到机械能的能量转换，发电机和控制系统则实现了从机械能到电能的能量转换过程，在考虑风力发电机组控制系统的控制目标时，应结合它们的运行方式重点实现以下控制目标： 1. 控制系统保持风力发电机组安全可靠运行，同时高质量地将不断变化的风能转化为频率、电压恒定的交流电送入电网。 2. 控制系统采用计算机控制技术实现对风力发电机组的运行参数、状态监控显示及故障处理，完成机组的最佳运行状态管理和控制。 3. 利用计算机智能控制实现机组的功率优化控制，定桨距恒速机组主要进行软切入、软切出及功率因数补偿控制，对变桨距风力发电机组主要进行最佳尖速比和额定风速以上的恒功率控制。 4. 大于开机风速并且转速达到并网转速的条件下，风力发电机组能软切入自动并网，保证电流冲击小于额定电流。对于恒速恒频的风机，当风速在4-7 m/s之间，切入小发电机组（小于300KW）并网运行，当风速在7-30 m/s之间，切人大发电机组（大于500KW）并网运行。 主要完成下列自动控制功能： 1）大风情况下，当风速达到停机风速时，风力发电机组应叶尖限速、脱网、抱液压机械闸停机，而且在脱网同时，风力发电机组偏航90°。停机后待风速降低到大风开机风速时，风力发电机组又可自动并入电网运行。 2）为了避免小风时发生频繁开、停机现象，在并网后10min内不能按风速自动停机。同样，在小风自动脱网停机后，5min内不能软切并网。 3）当风速小于停机风速时，为了避免风力发电机组长期逆功率运行，造成电网损耗，应自动脱网，使风力发电机组处于自由转动的待风状态。 4）当风速大于开机风速，要求风力发电机组的偏航机构始终能自动跟风,跟风精度范围 ±15°。 5）风力发电机组的液压机械闸在并网运行、开机和待风状态下，应该松开机械闸，其余状态下（大风停机、断电和故障等）均应抱闸。 6）风力发电机组的叶尖闸除非在脱网瞬间、超速和断电时释放，起平稳刹车作用。其余时间（运行期间、正常和故障停机期间）均处于归位状态。 7）在大风停机和超速停机的情况下，风力发电机组除了应该脱网、抱闸和甩叶尖闸停机外，
轴流风机动叶调节原理（TLT结构） 轴流送风机利用动叶安装角的变化，使风机的性能曲线移位。性能曲线与不同的动叶安装角与风道性能曲线，可以得出一系列的工作点。若需要流量及压头增大，只需增大动叶安装角；反之只需减少动叶安装角 轴流送风机的动叶调节，调节效率高，而且又能使调节后的风机处于高效率区内工作。采用动叶调节的轴流送风机还可以避免在小流量工况下落在不稳定工况区内。轴流送风机动叶调节使风机结构复杂，调节装置要求较高，制造精度要求亦高。 动叶安装角是通过动叶调节机构来执行的，它包括液压调节装置和传动机构。液压缸内的活塞由轴套及活塞轴的凸肩被轴向定位的，液压缸可以在活塞上左右移动，但活塞不能产生轴向移动。为了防止液压缸在左、右移动时通过活塞与液压缸间隙的泄漏，活塞上还装置有两列带槽密封圈。当叶轮旋转时，液压缸与叶轮同步旋转，而活塞由于护罩与活塞轴的旋转亦作旋转运动。所以风机稳定在某工况下工作时，活塞与液压缸无相对运动。 活塞轴的另一端装有控制轴，叶轮旋转时控制轴静止不动，但当液压缸左右移动时会带动控制轴一起移动。控制头等零件是静止并不作旋转运动的。 叶片装在叶柄的外端，每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一规定的角度装设，二者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为可调。 动叶调节机构被叶轮及护罩所包围，这样工作安全，避免脏物落入调节机构，使之动作灵活或不卡涩。 当轴流送风机在某工况下稳定工作时，动叶片也在相应某一安装角下运转，那么伺服阀将油道①与②的油孔堵住，活塞左右两侧的工作油压不变，动叶安装角自然固定不变。5 `" r# D) 当锅炉工况变化需要减小调节风量时，电信号传至伺服马达使控制轴发生旋转，控制轴的旋转带动拉杆向右移动。此时由于液压缸只随叶轮作旋转运动，而调节杆(定位轴)及与之相连的齿条是静止不动的。于是齿套是以B点为支点，带动与伺服阀相连的齿条往右移动，使压力油口与油道②接通，回油口与油道①接通。压力油从油道②不断进入活塞右侧的液压缸容积内，使液压缸不断向右移动。与此同时活塞左侧的液压缸容积内的工作油从油道①通过回油孔返回油箱。 由于液压缸与叶轮上每个动叶片的调节杆相连，当液压缸向右移动时，动叶的安装角减小，轴流送风机输送风量和压头也随之降低。 当液压缸向右移动时，调节杆(定位轴)亦一起往右移动，但由于控制轴拉杆不动，所以齿套以A为支点，使伺服阀上齿条往左移动，从而使伺服阀将油道①与②的油孔堵住，则液压缸处在新工作位置下(即调节后动叶角度)不再移动，
大型轴流风机各类振动原因分析及处理措施 轴流风机以其流量大、启动力矩小、对风道系统变化适应性强的优势逐步取 代离心风机成为主流。轴流风机有动叶和静叶2种调节方式。动叶可调轴流风机通过改变做功叶片的角度来改变工况，没有截流损失，效率高，还可以避免在小流量工况下出现不稳定现象，但其结构复杂，对调节装置稳定性及可靠性要求较高，对制造精度要求也较高，易出现故障，所以一般只用于送风机及一次风机。静叶可调轴流风机通过改变流通面积和入口气流导向的方式来改变工况，有截流损失，但其结构简单，调节机构故障率很低，所以一般用于工作环境恶劣的引风机。 随着轴流风机的广泛应用，与其结构特点相对应的振动问题也逐步暴露，这些问题在离心式风机上则不存在或不常见。本文通过总结各种轴流风机异常振动故障案例，对其中一些有特点的振动及其产生的原因进行汇总分析。 一、动叶调节结构导致振动 动叶可调轴流风机通过在线调节动叶开度来改变风机运行工况，这主要依赖轮毂里的液压调节控制机构来实现，各个叶片角度的调节涉及到一系列的调节部件，因而对各部件的安装、配合及部件本身的变形、磨损要求较高，液压动叶调节系统结构如图1所示。动叶调节结构对振动的影响主要分单级叶轮的部分叶片开度不同步、两级叶轮的叶片开度不同步及调节部件本身偏心3个方面。 （一）单级叶轮部分叶片开度不同步 单级叶轮部分叶片开度不同步主要是由于滑块磨损、调节杆与曲柄配合松动、叶柄导向轴承及推力轴承转动不畅引起的。这些部件均为液压缸到动叶片之间的传动配合部件，会导致部分风机叶片开度不到位，而风机叶片重量及安装半径均较大，部分风机叶片开度不一致会产生质量严重不平衡，导致风机在高转速下出现明显振动。 单级叶轮部分叶片开度不同步引起的振动主要特点如下： 1)振动频谱和普通质量均不平衡，振动故障频谱中主要为工频成分，同时部分叶片不同步会产生一定的气流脉动，使振动频谱中出现叶片通过频率及其谐波，部分部件的磨损及松动则会产生一定的非线性冲击，使振动频谱中出现工频高
三相异步电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控 制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2
串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
轴流动叶调节原理（TLT结构） 轴流送利用动叶安装角的变化，使的性能曲线移位。性能曲线与不同的动叶安装角与风道性能曲线，可以得出一系列的工作点。若需要流量及压头增大，只需增大动叶安装角；反之只需减少动叶安装角 轴流送的动叶调节，调节效率高，而且又能使调节后的处于高效率区内工作。采用动叶调节的轴流送还可以避免在小流量工况下落在不稳定工况区内。轴流送动叶调节使结构复杂，调节装置要求较高，制造精度要求亦高。 动叶安装角是通过动叶调节机构来执行的，它包括液压调节装置和传动机构。液压缸内的活塞由轴套及活塞轴的凸肩被轴向定位的，液压缸可以在活塞上左右移动，但活塞不能产生轴向移动。为了防止液压缸在左、右移动时通过活塞与液压缸间隙的泄漏，活塞上还装置有两列带槽密封圈。当叶轮旋转时，液压缸与叶轮同步旋转，而活塞由于护罩与活塞轴的旋转亦作旋转运动。所以稳定在某工况下工作时，活塞与液压缸无相对运动。 活塞轴的另一端装有控制轴，叶轮旋转时控制轴静止不动，但当液压缸左右移动时会带动控制轴一起移动。控制头等零件是静止并不作旋转运动的。 叶片装在叶柄的外端，每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一规定的角度装设，二者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为可调。 动叶调节机构被叶轮及护罩所包围，这样工作安全，避免脏物落入调节机构，使之动作灵活或不卡涩。 当轴流送在某工况下稳定工作时，动叶片也在相应某一安装角下运转，那么伺服阀将油道①与②的油孔堵住，活塞左右两侧的工作油压不变，动叶安装角自然固定不变。5 `" r# D) 当锅炉工况变化需要减小调节风量时，电信号传至伺服马达使控制轴发生旋转，控制轴的旋转带动拉杆向右移动。此时由于液压缸只随叶轮作旋转运动，而调节杆(定位轴)及与之相连的齿条是静止不动的。于是齿套是以B点为支点，带动与伺服阀相连的齿条往右移动，使压力油口与油道②接通，回油口与油道①接通。压力油从油道②不断进入活塞右侧的液压缸容积内，使液压缸不断向右移动。与此同时活塞左侧的液压缸容积内的工作油从油道①通过回油孔返回油箱。 由于液压缸与叶轮上每个动叶片的调节杆相连，当液压缸向右移动时，动叶的安装角减小，轴流送输送风量和压头也随之降低。 当液压缸向右移动时，调节杆(定位轴)亦一起往右移动，但由于控制轴拉杆不动，所以齿套以A为支点，使伺服阀上齿条往左移动，从而使伺服阀将油道①与②的油孔堵住，则液压缸处在新工作位置下(即调节后动叶角度)不再移动，动叶片处在关
