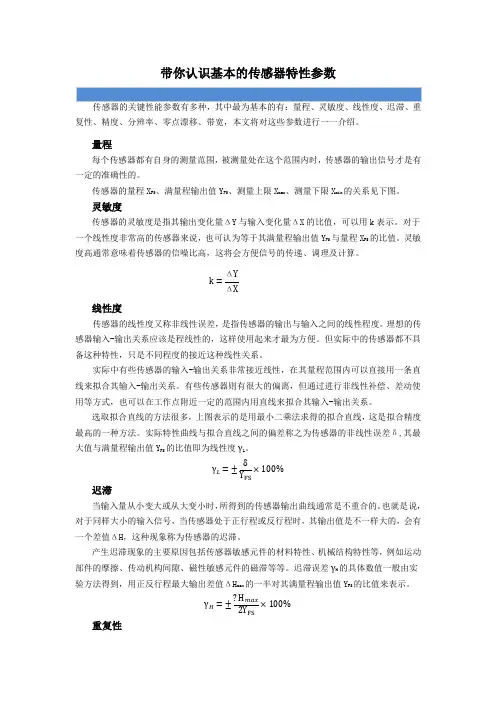

带你认识基本的传感器特性参数
复性、精度、分辨率、零点漂移、带宽，本文将对这些参数进行一一介绍。
量程
每个传感器都有自身的测量范围，被测量处在这个范围内时，传感器的输出信号才是有一定的准确性的。
传感器的量程X FS、满量程输出值Y FS、测量上限X max、测量下限X min的关系见下图。
灵敏度
传感器的灵敏度是指其输出变化量ΔY与输入变化量ΔX的比值，可以用k表示。对于一个线性度非常高的传感器来说，也可认为等于其满量程输出值Y FS与量程X FS的比值。灵敏度高通常意味着传感器的信噪比高，这将会方便信号的传递、调理及计算。
k=ΔY ΔX
线性度
传感器的线性度又称非线性误差，是指传感器的输出与输入之间的线性程度。理想的传感器输入-输出关系应该是程线性的，这样使用起来才最为方便。但实际中的传感器都不具备这种特性，只是不同程度的接近这种线性关系。
实际中有些传感器的输入-输出关系非常接近线性，在其量程范围内可以直接用一条直线来拟合其输入-输出关系。有些传感器则有很大的偏离，但通过进行非线性补偿、差动使用等方式，也可以在工作点附近一定的范围内用直线来拟合其输入-输出关系。
选取拟合直线的方法很多，上图表示的是用最小二乘法求得的拟合直线，这是拟合精度最高的一种方法。实际特性曲线与拟合直线之间的偏差称之为传感器的非线性误差δ,其最大值与满量程输出值Y FS的比值即为线性度γL。
γL=±
δ
Y FS
×100%
迟滞
当输入量从小变大或从大变小时，所得到的传感器输出曲线通常是不重合的。也就是说，对于同样大小的输入信号，当传感器处于正行程或反行程时，其输出值是不一样大的，会有一个差值ΔH，这种现象称为传感器的迟滞。
产生迟滞现象的主要原因包括传感器敏感元件的材料特性、机械结构特性等，例如运动部件的摩擦、传动机构间隙、磁性敏感元件的磁滞等等。迟滞误差γH的具体数值一般由实验方法得到，用正反行程最大输出差值ΔH max的一半对其满量程输出值Y FS的比值来表示。
γH=±?H max
FS
×100%
重复性
一个传感器即便是在工作条件不变的情况下，若其输入量连续多次地按同一方向（从小到大或从大到小）做满量程变化，所得到的输出曲线也是会有不同的，可以用重复性误差γR 来表示。
重复性误差是一种随机误差，常用正行程或反行程中的最大偏差ΔY max的一半对其满量程输出值Y FS的比值来表示。
γR=±?Y max
FS
×100%
精度
在测试测量过程中，出现误差是不可避免的。误差主要有系统误差和随机误差这两种。
引起系统误差的原因诸如测量原理及算法固有的误差、仪表标定不准确、环境温度影响、材料缺陷等，可以用准确度来反映系统误差的影响程度。
引起随机误差的原因有：传动部件间隙、电子元件老化等，可以用精密度来反映随机误差的影响程度。
精度则是一种反应系统误差和随机误差的综合指标，精度高意味着准确度和精密度都高。
一种较为常用的评定传感器精度方法是用线性度、迟滞和重复性这三项误差值得方和根来表示。
γ=γL2+γH2+γR2
分辨率
传感器的分辨率代表它能探测到的输入量变化的最小值。比如一把直尺，它的最小刻度为1mm，那么它是无法分辨出两个长度相差小于1mm的物体的区别的。
有些采用离散计数方式工作的传感器，例如光栅尺、旋转编码器等，它们的工作原理就决定了其分辨率的大小。有些采用模拟量变化原理工作的传感器，例如热电偶、倾角传感器等，它们在内部集成了A/D功能，可以直接输出数字信号，因此其A/D的分辨率也就限制了传感器的分辨率。
有些采用模拟量变化原理工作的传感器，例如电流传感器、电涡流位移传感器等，其输出为模拟信号，从理论上来讲它们的分辨率为无限小。但实际上，当被测量的变化值小到一定程度时，其输出量的变化值和噪声是处于同一水平的，已没有意义了，这也相当于限制了传感器的分辨率。
零点漂移
在传感器的输入量恒为零的情况下，传感器的输出值仍然会有一定程度的小幅变化，这就是零点漂移。引起零点漂移的原因有很多，比如传感器内敏感元件的特性随时间而变化、应力释放、元件老化、电荷泄露、环境温度变化等。其中，环境温度变化引起的零点漂移是最为常见的现象。
带宽
在实际应用中，大量的被测量是时间变化的动态信号，比如电流值的变化、物体位移的变化、加速度的变化等。这就要求传感器的输出量不仅要能够精确地反映被测量的大小，还要能跟得上被测量变化的快慢，这就是指传感器的动态特性。
从传递函数的角度来看，大多数传感器都可以简化为一个一阶或二阶环节，因此，通常可以用带宽来大概反映出其动态特性。
如下图所示，在传感器的带宽范围内，其输出量的幅值在一定范围内有个小幅变化（最大衰减为0.707）。因此，当输入值做正弦变化时，通常认为输出值是可以正确反映输入值的，但是当输入值变化的频率更高时，输出值将会产生明显的衰减，导致较大的测量失真。

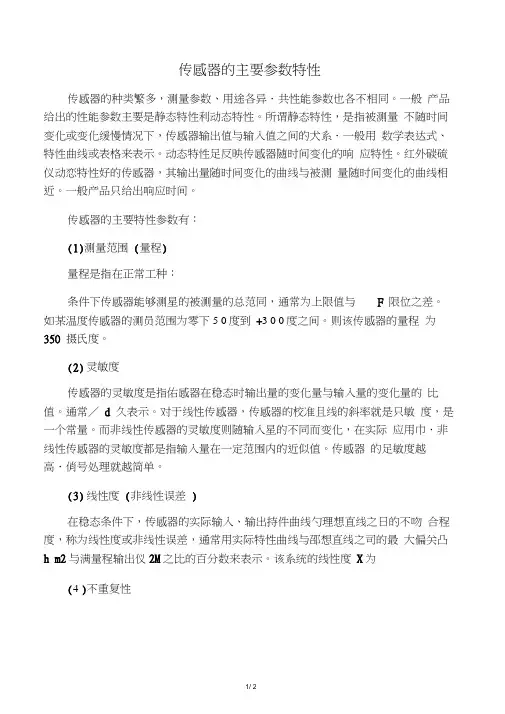

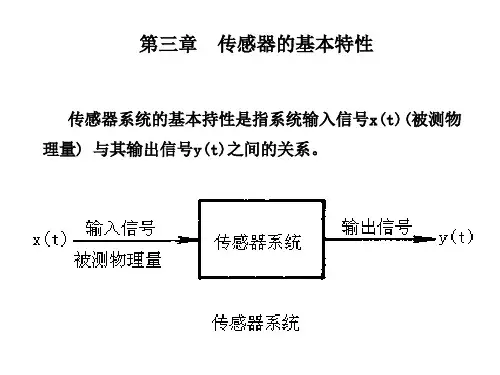

传感器的主要参数特性 传感器的种类繁多，测量参数、用途各异．共性能参数也各不相同。一般产品给出的性能参数主要是静态特性利动态特性。所谓静态特性，是指被测量不随时间变化或变化缓慢情况下，传感器输出值与输入值之间的犬系．一般用数学表达式、特性曲线或表格来表示。动态特性足反映传感器随时间变化的响应特性。红外碳硫仪动恋特性好的传感器，其输出量随时间变化的曲线与被测量随时间变化的曲线相近。一般产品只给出响应时间。 传感器的主要特性参数有： (1)测量范围(量程) 量程是指在正常工种：条件下传感器能够测星的被测量的总范同，通常为上限值与F 限位之差。如某温度传感器的测员范围为零下５０度到+３００度之间。则该传感器的量程为350摄氏度。 (2)灵敏度 传感器的灵敏度是指佑感器在稳态时输出量的变化量与输入量的变化量的比值。通常／d久表示。对于线性传感器，传感器的校准且线的斜率就是只敏度，是一个常量。而非线性传感器的灵敏度则随输入星的不同而变化，在实际应用巾．非线性传感器的灵敏度都是指输入量在一定范围内的近似值。传感器的足敏度越高．俏号处理就越简单。 (3)线性度(非线性误差) 在稳态条件下，传感器的实际输入、输出持件曲线勺理想直线之日的不吻合程度，称为线性度或非线性误差，通常用实际特性曲线与邵想直线之司的最大偏关凸h m2与满量程输出仪2M之比的百分数来表示。该系统的线性度X为 (４)不重复性 z；重复性是指在相同条件下。传感器的输人员技同——方向作全量程多次重复测量，输出曲线的不一致程度。通常用红外碳硫仪3次测量输11j的线之间的最大偏差丛m x与满量程输出值ym之比的百分数表示，1、2、3分别表示3次所得到的输出曲线．它是传感器总误差中的——项。 (5)滞后(迟滞误差) 迟滞现象是传感器正向特性曲线(输入量增大)和反向特性曲线(输入量减小)的不重合程度，通常用yH表示。
