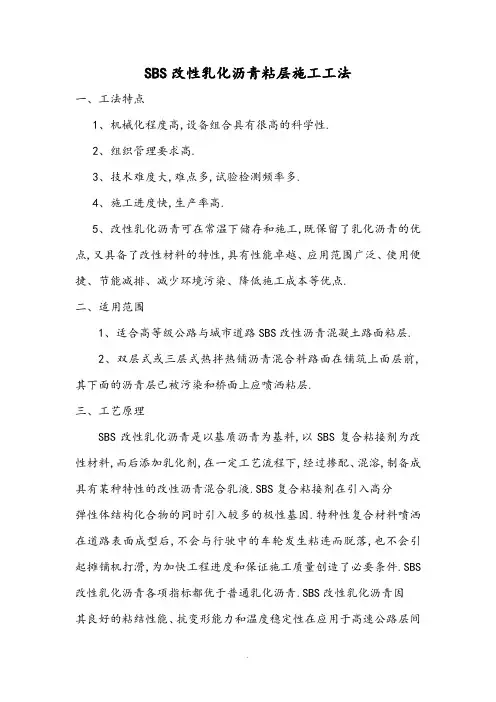

SBS改性乳化沥青粘层施工工法
一、工法特点
1、机械化程度高，设备组合具有很高的科学性。
2、组织管理要求高。
3、技术难度大，难点多，试验检测频率多。
4、施工进度快，生产率高。
5、改性乳化沥青可在常温下储存和施工，既保留了乳化沥青的优点，又具备了改性材料的特性，具有性能卓越、应用范围广泛、使用便捷、节能减排、减少环境污染、降低施工成本等优点。
二、适用范围
1、适合高等级公路与城市道路SBS改性沥青混凝土路面粘层。
2、双层式或三层式热拌热铺沥青混合料路面在铺筑上面层前，其下面的沥青层已被污染和桥面上应喷洒粘层。
三、工艺原理
SBS改性乳化沥青是以基质沥青为基料，以SBS复合粘接剂为改性材料，而后添加乳化剂，在一定工艺流程下，经过掺配、混溶，制备成具有某种特性的改性沥青混合乳液。SBS复合粘接剂在引入高分弹性体结构化合物的同时引入较多的极性基因。特种性复合材料喷洒在道路表面成型后，不会与行驶中的车轮发生粘连而脱落，也不会引起摊铺机打滑，为加快工程进度和保证施工质量创造了必要条件。SBS 改性乳化沥青各项指标都优于普通乳化沥青。SBS改性乳化沥
青因其良好的粘结性能、抗变形能力和温度稳定性在应用于高速公路层间
处理时取得良好的效果，更能适应当前高速公路交通量大的要求
四、工艺流程及操作要点
（一）工艺流程
施工流程图
（二）操作要点
1、施工前准备
（1）技术准备
粘层油施工前组织相关技术和管理人员制定详细施工方案，按照规范要求和工程试验结果，确定粘层油洒布量。并进行技术交底。
（2）现场准备
①当沥青中、下面层受到污染时，应进行彻底清扫。里面下承层清扫不彻底会造成粘层脱落。
②喷洒区附近的结构物应加以保护，以免受到污染。
③在洒布粘层油前，应预热并疏通油罐，保证透层油洒布的均匀性。
④成立专业作业队分别承担路面清扫和粘层油施工任务。
2、测量放样
根据设计的洒布宽度，对路面两侧边线进行施工放样，根据宽度与洒布量，计算出所用的原材料数量。
3、下承层离析处理对下承层进行全面检查，凡局部离析、透水明显的，喷
洒一层粘
层油，洒布量为0.2kg/m 2。
4、洒布粘层沥青
采用全自动沥青洒布车洒布SBS改性乳化沥青。一般用量为
0.4-0.6kg/m 2，具体用量可根据乳化沥青的浓度（沥青含量）进行调整，调整原则是确保在整个层面提供不大于0.2kg/m 2的残留沥青连续封面。洒布是延路面纵匀速喷洒乳化沥青，从横向来看每侧分两幅喷洒。正常喷洒时，由内到外，先洒布靠中央分隔带的一幅，一幅接一幅喷洒，下一幅与前一幅原则上不重叠或少重叠。具体操作过程如下：
（1）洒布前先调整好洒布车的后控制机柜，使洒布车系统能正常运行。
（2）设定各项参数，开始喷洒并在根据实际情况逐步调整。
（3）在沥青洒布参数设定后，控制系统计算出推荐的车速，提示司机兼操作者按照推荐的速度驾驶。并且在洒布过程中控制器不断测量车速和沥青泵转速。
（4）根据他们的变化实时调整沥青泵的转速，以确保沥青撒布密度的均匀性。
（5）喷洒粘层油要做到洒布均匀，起步、终止、纵向和横向搭接处采取铁皮遮挡，避免沥青喷洒量过多。相邻车道原则不重叠或少重叠，局部喷洒过量时立即用干净拖把吸油并清除。
5、人工步洒
对下承层进行全面检查，对于漏洒的地方利用人工进行补洒一层
、 . __ . . 2
粘层油，洒布量为0.2kg/m。
6、封闭交通
喷洒粘层油后，应立即封闭交通。为了充分破乳，必须提前12h 以上洒布粘层油。为防止粘层沥青发生脱落、粘轮现象，成型后必须进行早期养护，在此期间封闭交通，禁止任何车浪行驶。封闭交通一般为1-2天。初开放交通时，车速不得超过20km/h,严禁刹车或掉头。未稳定成型的路段，严禁车辆通过。发现局部损坏，及时进行修补。
五、人员、材料与设备
（一）施工主要人员
施工人员配置见下表（以2个班组设置）
（二）材料
SBS改性乳化沥青试验项目及技术指标如下表:
（三）施工的主要机械设备
SBS改性乳化沥青粘层施工机械配备如下（以2个班组配置）
强力清扫车特点是采用滚式钢刷，配置强力吹扫功能，不仅可清楚顽固泥块、浮浆，还可彻底清除浮尘。经清扫后的路面干净、清洁, 沥青洒布后粘附性更高，粘结效果更好。
六、质量控制
(一)引用规范标准
1、《公路沥青路面施工技术规范》(JTG F40-2004)
2、《公路路面基层施工技术规范》(JTTG/F20-2015)
3、《公路工程沥青及沥青混合料试验规程》(JTG E20-2011)
4、《公路工程质量检验评定标准》(JTG F801-2012)
5、《公路工程集料试验规程》(JTGE42-2005
(二)质量检查
1、洒布量检验
米取纸板法进行检测
2、渗水试验
粘层油洒布后12h后应进行渗水试验。
3、破乳时间要求
为了充分破乳，必须提前12h以上洒布粘层油，为防止粘层沥青发生脱
落、粘轮现象，应在此期间封闭交通，禁止任何车辆行驶
（三）施工要点
1、清扫是保证粘层油渗透、保证面层间粘结效果的关键环节，在好的结合料，若不能作用在洁净的界面上也不可能达到预期效果。首先提前对工作面进行全面清扫，清除堆积余料，凿除粘结物，必要时用高压水冲洗。施工前用森林灭火机沿纵向斜线将浮尘吹出路面，再检查路面情况，重复清扫、吹灰直到工作面洁净度达到要求为止。
2、施工前，检查沥青洒布车的油泵系统、输油管道、油量表、保温设施等，保持干净、完好。每次完成沥青洒布后，将剩余残留物清除，一定要保持管道及喷头畅通。
3、粘层施工必须保证粘层油充分渗透、水分完全蒸发。改性沥青到最佳温度时进行洒布。根据当时温度、风况等因素及时调整碎石撒布量，以达到预期的效果。
4、纵向接缝必须顺直，搭接宽度为10-15mm对纵向边缘与构造物连接处，进行喷洒时，喷油管外端设遮护档板，或用塑料薄摸对结构物进行遮挡，不得污染防护设施。
5、横向接缝处均匀一致。每天喷洒的开头处，用油毛毡等不渗油材料铺满，压紧固定，车辆从覆盖物上起步后迅速打开阀门并能行驶到档位和速度；终点处铺2-3m,车辆到达后迅速换挡降速，确保开头、终点均匀一致。
6、成型后的粘层必须进行早期养护，封闭交通。任何车辆、行人不得在完成的粘层上通行。粘层沥青洒布后应在乳化沥青破乳且水分蒸发完全后立即进行铺筑沥青层，以确保最佳粘结质量
高渗透乳化沥青透层施工工艺 1，应配备清刷机、,鼓风机等清理设备，确保施工前下承层洁净。2，透层沥青洒布应采用配有电脑控制洒布量和导热油保温装置的沥青洒布车喷洒。洒布车应能准确控制沥青洒布量，保证沥青洒布均匀，并能根据路面宽度调节洒布的宽度。沥青洒布必须呈雾状。 3，施工工序 （1）机具的准备。检查沥青喷洒车的使用状况，标定喷洒量。（2）下承层的清理。先用强力清刷机将基层表面进行全面清扫，并将浮尘吹净，必要时用水冲洗。 （3）喷洒。根据透层油类型确定喷洒工艺，当采用高渗透乳化沥青时，应在碾压成型后表面稍变干燥但尚未硬化的情况下喷洒；透层油洒布后的养生时间根据透层油品种和气候条件确定，确保稀释沥青中稀释剂全部挥发，乳化沥青渗透且水分蒸发，然后尽早施作下封层。透层油用量应按设计的沥青用量采用专用沥青洒布车一次浇洒均匀，当有遗漏时，应用人工补洒。 （4）喷洒同时还应注意保护桥头、涵顶及路面两侧的结构物不受污染。 4、交通管制喷洒透层沥青后，应严格封闭交通，防止层间污染。 5、施工质量 1、表面透层沥青不应流淌并不得形成沥青油膜。 2、当局部地方有多余的透层沥青未渗入基层时应予清除。
6、质量要求 （1）透层按《公路路基路面现场测试规程》中有关要求和方法检测洒布量，每次检测不少于3处。
高渗透乳化沥青透层施工工艺 1，应配备清刷机、,鼓风机等清理设备，确保施工前下承层洁净。2，透层沥青洒布应采用配有电脑控制洒布量和导热油保温装置的沥青洒布车喷洒。洒布车应能准确控制沥青洒布量，保证沥青洒布均匀，并能根据路面宽度调节洒布的宽度。沥青洒布必须呈雾状。 3，施工工序 （1）机具的准备。检查沥青喷洒车的使用状况，标定喷洒量。 （2）下承层的清理。先用强力清刷机将基层表面进行全面清扫， 并将浮尘吹净，必要时用水冲洗。 （3）喷洒 根据透层油类型确定喷洒工艺，当采用高渗透乳化沥青时，应在碾压成型后表面稍变干燥但尚未硬化的情况下喷洒；透层油洒布后的养生时间根据透层油品种和气候条件确定，确保稀释沥青中稀释剂全部挥发，乳化沥青渗透且水分蒸发，然后尽早施作下封层。透层油用量应按设计的沥青用量采用专用沥青洒布车一次浇洒均匀，当有遗漏时，应用人工补洒。4，乳化沥青黏层油应提前准备，待乳化沥青破乳、水分蒸发完成后，紧跟着铺筑沥青层，确保黏层不受污染。 5）喷洒的黏层油必须成均匀雾状，在路面全宽度内均匀分布成一薄层，不得有洒花漏空或成条状，也不得有堆积。喷洒不足的要补洒，喷洒过量处应予刮除。 6）黏层油喷洒完后为防止粘轮，宜洒布少量4.75 9.5mm预拌碎石。 7）凡结构物与沥青层接触部位必须均匀涂刷黏层油。同时还应注意保护桥头、涵顶及路面两侧的结构物不受污染。 4、交通管制喷洒透层、黏层沥青后，应严格封闭交通，防止层间污染。 5、施工质量 1、煤油稀释沥青的制作要均匀，稀释要彻底，并无小块未稀释的沥青存在。 2、表面透层沥青不应流淌并不得形成沥青油膜。 3、当局部地方有多余的透层沥青未渗入基层时应予清除。 4、黏层沥青应洒布均匀、适量。 三、封层 一般规定 1、气温低于10℃或遇大风或即将降雨时不得施工。 2、下封层宜采用层铺法单层表面处治或稀浆封层法施工。稀浆封层可采用乳化沥青或改性乳化沥青作结合料。 3、下封层的厚度应满足设计要求，当厚度不足时由上一层补齐。 4、下封层应紧跟上道工序及时施作。 材料及设备要求 1、材料 洒透层油后 （1）层铺法下封层应采用与面层所使用的种类、标号相同的重交石油沥青，沥青的规格和质量应符合《公路沥青路面施工技术规范》要求。道路石油沥青洒布量应控制在
改性乳化沥青下封层施工指导意见 一、原材料地选择、试验及验收 1、沥青材料 沥青路面下封层宜采用优质改性乳化沥青,其技术要求见表1. 下封层用改性乳化沥青地技术要求表1 各施工单位与驻地监理组应对乳化沥青检验蒸发残留物含量及残留物针入度、延度 (5℃)、软化点,按重量（沥青乳液）每车（或以下）检验一次；乳化沥青每批到货重量500T（或以下）至少检验全套指标一次. 2 、集料
采用坚硬、清洁、干燥、无风化、无杂质、并有适当级配地颗粒组成地人工轧制地米砂,岩性宜为石灰岩,不得采用山场地下脚料,小于0.6mm地粉料含量不超过5%,采用公称粒径3～5mm地集料.下封层集料加工规格地级配要求见表2. 单层式下封层集料加工规格地级配要求表2 二、主要施工机械及检测仪器 1、主要施工机械 （1）沥青洒布车（智能） （2）洒水车； （3）森林灭火鼓风机3～4台； （4）压路机：8～10吨轮胎压路机1台 （5）集料洒布机； （6）自行式强力清刷机. 2、主要检测仪器 （1）沥青针入度仪； （2）沥青延度仪； （3）沥青软化点仪； （4）标准筛（方筛孔）； （5）路面渗水仪.
三、沥青路面下封层地施工工艺 1、半刚性基层需保湿养生,经验收合格地半刚性基层一般在正常养生7天后施工下封层. 2、彻底清除基层表面浮灰和泥浆,确保下封层与基层粘结牢固.用自行式强力清刷机将基层表面进行全面清扫,再用2～3台森林灭火鼓风机沿纵向排成斜线将浮灰吹净,若不能达到“除净”地要求,则用水冲洗,清除基层表面浮灰和泥浆,尽量使基层顶面集料颗粒能部分外露. 3、下封层按以下步骤实施： （1）喷洒乳化沥青.用沥青洒布车（智能）在晾干地基层表面上喷洒乳化沥青,喷洒数量按沥青含量1±0.2kg/m2控制. （2）撒布集料.用集料撒布机或人工撒布集料,规格3～5mm,数量6～8 m3/1000 m2,以碾压时不粘轮为度. （3）碾压.用轮胎压路机碾压两至四遍.
SBR改性乳化沥青粘层施工方案宝汉高速公路路面工程LM4合同段，主线起讫里程K92+500～K113+790，全长21.29km（包括有:千河互通立交、宝鸡北服务区、凤翔收费站广场、凤翔互通立交），凤翔连接线起点里程K0+000，终点里程K15+310，全长15.31km。目前我标段粘层施工管理、技术和施工人员以及各种机械设备已全部进场到位，沥青加热设备已安装调试完毕，各种原材料备料充足、检验合格，下面层（中面层）各项检测指标合格，达到粘层施工的开工条件。现将粘层施工的准备情况、施工方法、技术要求、安全文明生产等方面进行说明。 一、施工准备情况： 1、施工人员准备 为了保证粘层顺利展开施工，达到快速、优质、高效完成既定施工生产任务这一目的，我们选派了具有丰富路面施工经验的技术、行政管理人员全面负责粘层的施工组织和管理工作，具体见下表。 主要管理、技术人员分工和责任表
根据粘层施工计划安排，我部计划安排1个施工队伍，下设3个施工班组，人员30人，具体见下表。 粘层施工人员配备表 2、原材料准备 粘层沥青经试验室检验合格后，方可用于施工，严禁不合格材料进场。SBR改性乳化沥青应符合下列技术要求，具体见下表 SBR改性乳化沥青技术指标及要求
3、机械设备组织安排： 为了满足施工需要，已准备为粘层施工安排机械设备见下表。 粘层施工安排机械设备 二、施工工艺和施工方法： 粘层施工工艺流程为： 施工准备→粘层油加工→粘层油洒布→交通管制 1.施工准备 A、先人工用扫帚清扫，最后用森林吹风机彻底清除下面层表面杂物及灰尘，保证表面无杂物，无活动松散粒料，检测空洞要清除松散料；对表面的泥土、砂浆等局部污染物拟采用清刷机清洁、人工以及水车冲洗配合，待表面完全干燥后再进行粘层施工。 B、对桥涵、通道的护拦等构造物进行遮挡防护，避免污染。 C、检查施工机械状态，对沥青洒布车油管、喷嘴进行检查疏通。 2、粘层油加工 本合同段采用SBR改性乳化沥青已经过试验室检测合格，并经监
SBS改性乳化沥青粘层施工工法 一、工法特点 1、机械化程度高，设备组合具有很高的科学性。 2、组织管理要求高。 3、技术难度大，难点多，试验检测频率多。 4、施工进度快，生产率高。 5、改性乳化沥青可在常温下储存和施工，既保留了乳化沥青的优点，又具备了改性材料的特性，具有性能卓越、应用范围广泛、使用便捷、节能减排、减少环境污染、降低施工成本等优点。 二、适用范围 1、适合高等级公路与城市道路SBS改性沥青混凝土路面粘层。 2、双层式或三层式热拌热铺沥青混合料路面在铺筑上面层前，其下面的沥青层已被污染和桥面上应喷洒粘层。 三、工艺原理 SBS改性乳化沥青是以基质沥青为基料，以SBS复合粘接剂为改性材料，而后添加乳化剂，在一定工艺流程下，经过掺配、混溶，制备成具有某种特性的改性沥青混合乳液。SBS复合粘接剂在引入高分弹性体结构化合物的同时引入较多的极性基因。特种性复合材料喷洒在道路表面成型后，不会与行驶中的车轮发生粘连而脱落，也不会引起摊铺机打滑，为加快工程进度和保证施工质量创造了必要条件。SBS 改性乳化沥青各项指标都优于普通乳化沥青。SBS改性乳化沥 青因其良好的粘结性能、抗变形能力和温度稳定性在应用于高速公路层间 处理时取得良好的效果，更能适应当前高速公路交通量大的要求 四、工艺流程及操作要点
（一）工艺流程 施工流程图 （二）操作要点 1、施工前准备 （1）技术准备 粘层油施工前组织相关技术和管理人员制定详细施工方案，按照规范要求和工程试验结果，确定粘层油洒布量。并进行技术交底。 （2）现场准备 ①当沥青中、下面层受到污染时，应进行彻底清扫。里面下承层清扫不彻底会造成粘层脱落。 ②喷洒区附近的结构物应加以保护，以免受到污染。 ③在洒布粘层油前，应预热并疏通油罐，保证透层油洒布的均匀性。 ④成立专业作业队分别承担路面清扫和粘层油施工任务。 2、测量放样 根据设计的洒布宽度，对路面两侧边线进行施工放样，根据宽度与洒布量，计算出所用的原材料数量。 3、下承层离析处理对下承层进行全面检查，凡局部离析、透水明显的，喷
一、透层、黏层 一般规定 1、先将下承层表面进行全面清扫，吹净浮尘，必要时用水冲洗。 2、气温低于10℃或遇大风或即将降雨时不得喷洒透层与黏层沥青。 3、黏层、封层中所用的预拌碎石油石比为0.3%~0.5%。 材料及设备要求 1、材料 （1）透层和粘层使用之前应按照《公路工程沥青及沥青混合料试验规程》的方法进行试验，且满足规范的要求。 （2）透层材料主要为高渗透乳化沥青和煤油稀释沥青，其质量应符合《公路沥青路面施工技术规范》的要求。采用其它材料时，应报监理工程师批准。透层油的粘度宜通过调节稀释剂的用量或乳化沥青的浓度并经试验确定，水稳层透层油渗透深度应不小于5mm，级配碎石层透层油渗透深度应不小于10mm。 （3）透层油的洒布量应通过试洒确定，不宜超出《公路沥青路面施工技术规范》要求的范围。 （4）黏层沥青材料采用快裂或中裂乳化沥青、改性乳化沥青，也可采用快、中凝液体石油沥青，所使用的基质沥青的种类、标号应采用与面层相同的道路石油沥青。 （5）黏层油品种和用量，应根据下卧层的类型通过试洒确定，并
符合《公路沥青路面施工技术规范》的要求。 2、设备 （1）应配备清刷机、鼓风机等清理设备，确保施工前下承层洁净。（2）透层与黏层沥青洒布应采用配有电脑控制洒布量和导热油保温装置的沥青洒布车喷洒。洒布车应能准确控制沥青洒布量，保证沥青洒布均匀，并能根据路面宽度调节洒布的宽度。沥青洒布必须呈雾状。 3、施工工序 （1）机具的准备。检查沥青喷洒车的使用状况，标定喷洒量。（2）下承层的清理。先用强力清刷机将基层表面进行全面清扫，并将浮尘吹净，必要时用水冲洗。 （3）喷洒 1）根据透层油类型确定喷洒工艺，当采用高渗透乳化沥青时，应在碾压成型后表面稍变干燥但尚未硬化的情况下喷洒；当采用煤油稀释沥青时，应在水稳层用土工布覆盖养生7天后及时喷洒。 2）透层油洒布后的养生时间根据透层油品种和气候条件确定，确保稀释沥青中稀释剂全部挥发，乳化沥青渗透且水分蒸发，然后尽早施作黏层或下封层。 3）透层油用量应按设计的沥青用量采用专用沥青洒布车一次浇洒均匀，当有遗漏时，应用人工补洒。 4）乳化沥青黏层油应提前准备，待乳化沥青破乳、水分蒸发完成后，紧跟着铺筑沥青层，确保黏层不受污染。
乳化沥青稀浆封层工艺 乳化沥青稀浆混合料是指用适当级配的石料或砂为骨科，以乳化沥青为结合料，必要时加入一定量的粉料（水泥、粉煤灰、矿粉）、添加剂后和水按一定比例拌和而成的，具有流动状态的沥青混合料。该混合料通过稀浆封层车连续、均匀地摊铺在路面上形成的沥青表面处理薄层，用来作为原路面的保护层或磨耗层。稀浆封层混合料在水分蒸发干燥硬化成型后，其外观与细料式沥青混凝土相似，均有耐磨、抗滑、防水、平整等技术性能，是一种沥青路面养护用新材料、新工艺、新结构。 一、稀浆封层特点： 用阳离子乳化沥青拌制稀浆混合料时，沥青乳液中的沥青微粒表面带有正电荷，湿矿料表面带有负电荷。由于异性电荷相吸的原因，沥青微粒可透过矿料水膜，牢固地吸附在矿料表面。若采用阴离子乳化沥青，在拌和稀浆混合料时，在矿料中若加入水泥或石灰粉。矿料表面附有钙、镁离子，带正电荷，沥青与矿料的粘结力同样得到提高。摊铺稀浆封层混合料时，只要原路面清扫湿润，稀浆中沥青微粒能与原路面上露出的矿料很好地粘结，稀浆能透到路面缝隙中去，加强与原路面的结合。在拌和稀浆混合料时，加入的水对沥青乳液起到了稀释的作用，降低了沥青乳液的粘度，使之有着更好的流动分散性，使沥青微粒完全地均匀裹覆在所有矿料的表面上，形成一定厚度的沥青薄膜，既有足够的结构沥青粘附矿料，又无过多的自由沥青降低混合料热稳定性和强度。
稀浆封层主要特点如下： （1）防水：稀浆混合料的骨料粒径较细，并且具有一定的级配，乳化沥青稀浆混合料成型后，它能与路面牢固地粘附在一起，形成一层密实的表层，防止雨水或雪水渗入基层。 （2）防滑：由于乳化沥青稀浆混合料摊铺层较薄，并且其级配中的粗料分布均匀，如果沥青用量合适，不会产生泛油现象，路面具有良好的粗糙度，磨擦系数明显增加，抗滑性能好。 （3）耐磨耗：由于阳离子乳化沥青对酸、碱性骨料都有具有良好的粘附性，因此稀浆混合料可选用坚硬耐磨的优质矿料，因而可得到很好的耐磨性，延长路面的使用寿命。 （4）填充作用：乳化沥青稀浆混合料中有较多的水份，拌合后呈稀浆状态，具有良好的流动性，这种稀浆有填充和调平作用。对路面的细小裂缝和路面松散脱落造成的路面不平，可用稀浆封层处治，改善路面的平整度。 （5）施工成本低：相对于热料摊铺方法而言，由于是常温施工，无需加热，而且施工速度快，节省人力、物力、财力，经济性好。 （6）不足：稀浆封层不能补救由于路基强度和稳定性不佳而引起的路面开裂和变形，也不能改善沥青路面因用油过多而起的泛油，稀浆封层还需要早期养护，对原材料的适配性要求较高，对于不能封闭交通的路段，不能提供原材料的情况，不宜采用稀浆封层施工。 二、稀浆封层结构分类及选择 在道路工程中常用的乳化沥青有阳离子型和阴离子型，而根据
最新资料，word文档，可以自由编辑！！ 精 品 文 档 下 载
【本页是封面，下载后可以删除!】 一、施工依据 1.《省道217朱诸路莱州界至国道309段(K45+040～ K70+134)大修工程招标文件》青岛市公路管理局 2011年10月 2.《省道217朱诸路莱州界至国道309段大修工程两 阶段施工图设计》山东省交通规划设计院 2011年 10月 3.《公路沥青路面设计规范》JTG D50-2006 4.《公路沥青路面施工技术规范》JTG F40-2004 5.《公路工程质量检验评定标准》JTG F80/1-2004等 有关现行规定规范。 二、工程概况 1.工程简介 本工程青岛公路2011年度基建项目省道S217朱诸路莱州界至国道309段（K45+040—K70+134.014）大修工程，全长25.094公里。本标段为第一合同段工程，桩号为（K45+040—K57+600）公里，全长12.560公里，位于青岛平度市省道S217朱诸路莱州界至国道309段，经过旧店、祝沟镇，现路面为沥青路面，1999年拓宽改建，道路等级为
二级公路，设计行车速度为60公里每小时，路基宽13.5米，路面宽12米，路面结构为16㎝水泥稳定风化砂+16㎝水泥稳定风化砂+（4+3）㎝沥青混凝土。道路大修建成后路面结构为16㎝水泥稳定风化砂底基层+ 18㎝水泥稳定碎石基层+（5+4）㎝沥青混凝土面层，为标准二级公路，双向两车道，其中路面宽度为12米，路肩宽度为1.5米。路面横坡为双向横坡，横坡度为2%，路肩横坡度为3%。路基边坡为1：1.5。沥青混凝土面层间须喷洒粘层沥青，粘层沥青采用快裂的洒布型乳化沥青PC-3，用量为0.5L/m。现下面层AC-16中粒式沥青混凝土已施工完毕，申请粘层乳化沥青的开工，计划开工日期2012年10月18日。 2.气候条件 本工程项目所处区域的气候属季风大陆性气候，同时又具有海洋性气候特点。冬暖夏凉，气候宜人，年平均气温12.2℃，极端最高气温38.6℃，极端最低气温-18.3℃。最热月份为7月，平均气温25.5℃，最冷月份1月平均气温-2.6℃。全年初霜一般始于10月22日。年日照时数2643小时。年平均降水量800mm。夏无酷暑、冬无严寒，热害与冻害出现机率极少，光照充足，四季分明，无霜期长。 3.工程特点 此工程工期较紧，途径村镇较多，道路两侧路口通行较强，挖方换填段较多，需进行统筹安排，合理计划。 4.工期
透层、下封层及粘层施工技术交底一、前言 为使沥青面层与非沥青材料基层结合良好，在基层上喷洒高渗透性乳化沥青，乳化沥青透入基层表面的薄层称为透层。采用沥青洒布车一次喷洒均匀，喷洒用量m2。 为保证路面结构层的强度、稳定性与防水能力，根据两阶段施工图的设计要求，本项目的下封层采用单层式层铺法表面处治施工，厚度不小于6mm，且要求做到完成密水。下封层采用热融沥青，并在表面撒布碎石。下封层矿料时用量为5~6m3/1000m2，沥青用量采用的中高限。 加强在路面的沥青层与沥青层两层之间路面的粘结，在摊铺上层沥青面层时在下承层上洒布一层沥青粘层。 并撒布粒径为~或~的预拌碎石或碎石，碎石撒布数量以撒布沥青面积的60~70%、不满铺、不重叠。 二、施工前的准备情况 透层沥青采用稀释沥青，渗透深度要求达至上基层表面5mm以上深度。基质量应满足下表沥青技术要求 三、施工工艺和施工方法 （一）、透层的施工 1、透层沥青宜紧接着基层施工完毕后浇洒。洒布透层前，路面应清扫干净，应采取防止污染路缘石及人工构造物的措施。 2、洒布的透层沥青应渗透入基层5mm以上，不应在表面流淌，并不得形成油膜，渗透深度应通过试洒确认。
3、如遇大风或即将降雨时不得浇洒透层沥青。 ４、气温低于10℃时，不宜浇洒透层沥青。 ５、应按设计的沥青用量一次浇洒均匀，当有遗漏时，应用人工补洒。 ６、浇洒透层沥青后，严禁车辆、行人通过。 ７、在铺筑下封层前，当局部地方有多余的透层沥青未渗入基层时，应予清除。 ８、透层洒布后应尽早铺筑沥青面层。当用稀释沥青作透层时，洒布后应待其充分渗透后方可铺筑下封层，其时间间隔不宜少于24小时以上。 9、浇洒透层沥青应首先选择试验段进行试洒，确定稀释沥青质量、稠度、用量、渗透性满足技术要求，确认沥青洒布车行走速度、喷型号、喷洒高度、喷雾工艺工况适宜后方可正式开工。 （二）、封层的施工。 1、如果是洒布完沥青透层后就进行封层的施工应该待基层养护期完成后进行；如基层养护期过后没有及时封闭交通和污染，须对透层表面进行清扫，必要时应用水清洗，待水干后才可洒布热沥青。 2、瓜米石撒布车紧跟撒布，要求撒布车后倒撒布，撒布角与速度成反比，如果按规范要求的5~6m3/1000m2（即为m2）的撒布量则撒布角控制在35 。速度控制在5km/h，撒布结果的要求必须撒布均匀颗粒与颗粒间不重叠面防止产生夹层，撒布成为矿料的面积约占沥青表面的60%左右。对局部不均匀的地方进行人工补撒。 5、压路机的碾压，由于热沥青有很强的粘附性，压路机碾压时必须有 洒水功能或待沥青温度降到100。 C左右时才进行碾压，碾压效果以瓜米石锵
乳化沥青透层、粘层、封层施工 一、透层、黏层一般规定 1、先将下承层表面进行全面清扫，吹净浮尘，必要时用水冲洗。 2、气温低于10℃或遇大风或即将降雨时不得喷洒透层与黏层沥青。 3、黏层、封层中所用的预拌碎石油石比为0.3%~0.5%。材料及设备要求 1、材料 （1）透层和粘层使用之前应按照《公路工程沥青及沥青混合料试验规程》的方法进行试验，且满足规范的要求。 （2）透层材料主要为高渗透乳化沥青和煤油稀释沥青，其质量应符合《公路沥青路面施工技术规范》的要求。采用其它材料时，应报监理工程师批准。透层油的粘度宜通过调节稀释剂的用量或乳化沥青的浓度并经试验确定，水稳层透层油渗透深度应不小于5mm，级配碎石层透层油渗透深度应不小于10mm。 （3）透层油的洒布量应通过试洒确定，不宜超出《公路沥青路面施工技术规范》要求的范围。 （4）黏层沥青材料采用快裂或中裂乳化沥青、改性乳化沥青，也可采用快、中凝液体石油沥青，所使用的基质沥青的种类、标号应采用与面层相同的道路石油沥青。 （5）黏层油品种和用量，应根据下卧层的类型通过试洒确定，并符合《公路沥青路面施工技术规范》的要求。 2、设备 1）应配备清刷机、鼓风机等清理设备，确保施工前下承层洁净。（2）透层与黏层沥青洒布应采用配有电脑控制洒布量和
导热油保温装置的沥青洒布车喷洒。洒布车应能准确控制沥青洒布量，保证沥青洒布均匀，并能根据路面宽度调节洒布的宽度。沥青洒布必须呈雾状。 3、施工工序 （1）机具的准备。检查沥青喷洒车的使用状况，标定喷洒量。（2）下承层的清理。先用强力清刷机将基层表面进行全面清扫，并将浮尘吹净，必要时用水冲洗。（3）喷洒 1）根据透层油类型确定喷洒工艺，当采用高渗透乳化沥青时，应在碾压成型后表面稍变干燥但尚未硬化的情况下喷洒；当采用煤油稀释沥青时，应在水稳层用土工布覆盖养生7天后及时喷洒。 2）透层油洒布后的养生时间根据透层油品种和气候条件确定，确保稀释沥青中稀释剂全部挥发，乳化沥青渗透且水分蒸发，然后尽早施作黏层或下封层。 3）透层油用量应按设计的沥青用量采用专用沥青洒布车一次浇洒均匀，当有遗漏时，应用人工补洒。 4）乳化沥青黏层油应提前准备，待乳化沥青破乳、水分蒸发完成后，紧跟着铺筑沥青层，确保黏层不受污染。 5）喷洒的黏层油必须成均匀雾状，在路面全宽度内均匀分布成一薄层，不得有洒花漏空或成条状，也不得有堆积。喷洒不足的要补洒，喷洒过量处应予刮除。 6）黏层油喷洒完后为防止粘轮，宜洒布少量4.759.5mm预拌碎石。 7）凡结构物与沥青层接触部位必须均匀涂刷黏层油。同时还
沥青混凝土路面下封层施工工艺 一、首件工程施工要决定的主要内容 1、乳化沥青的喷洒方法及用量的掌握，起步、终止及横向、纵向喷洒幅间的搭接工艺等。 2、集料撒布方法及用量的控制。 3、碾压工艺。 4、确定施工产量及作业段落长度。 5、全面检查材料质量及试铺层的施工质量是否符合要求。 6、确定施工组织及管理体系、质保体系、人员、机械设备、检测设备、通讯及指挥方式等。 二、原材料的准备及验收 1、乳化沥青：采用优质乳化沥青，蒸发残留物含量不小于53%，蒸发残留物的针入度、延度、软化点等三大指标符合规范要求。 2、集料：采用坚硬、清洁、干燥、无风化、无杂质、并有适当级配的颗粒组成的米砂，粒径为3~5mm，小于0.6mm的粉料含量不超过5%。 三、主要施工机械及检测仪器 我部沥青下封层施工所需的施工机械及检测仪器均已进场。 见进场设备报验单附件 四、施工工艺 下封层施工 1、水稳基层需经检查与验收。经验收合格的水稳基层应在7天正常
保湿养生后才可施工下封层。 2、彻底清除基层表面的浮灰和泥浆，确保透油层与基层粘结牢固。先人工用扫帚将基层表面进行全面清扫，然后用4台森林灭火鼓风机沿纵向排成斜线吹净浮灰，如仍不能达到“除净”的目的则用水冲洗，使基层顶面集料颗粒部分外露。透油层撒布2-3小时后即可进行下封层施工。 3、喷洒乳化沥青。用沥青洒布车喷洒乳化沥青，喷洒均匀。用油量控制：每单幅100延米，乳化沥青用量控制在2100公斤左右（蒸发残留物含量按59%计算，每平方米乳化沥青用量为1.69公斤），试验段施工时，每100米后称乳化沥青用量。根据现场喷洒面积与所用乳化沥青数量调整用油量，最后，使现场操作人员熟练掌握乳化沥青的用量。 4、撒布集料。人工用铁锹均匀撒布集料，集料用量为6~8m3/km2，采用总量控制的方法，每辆车按5吨左右计算，则每车可撒布40米左右，撒完后用扫帚扫匀。 5、碾压。撒完集料100米左右，轮胎压路机开始碾压，遍数为三遍。 五、施工中应特别注意事项 1、水稳碎石基层表面一定要清扫干净，使基层顶面的集料颗粒表面部分外露。 2、根据实测的沥青含量决定乳化沥青的喷洒数量。 3、乳化沥青要做到喷洒均匀，数量符合规定。起步、终止、纵向及横向搭接处做到喷量不过多也不漏洒，对于局部喷量过多的沥青予以
郑石高速公路沥青路面下封层施工作业指导书 1 总则 1.1为贯彻“精心施工、质量第一”的方针，保证郑石高速公路沥青路面下封层施工质量，规范承包人作业行为，为监理工程师提供符合郑石高速公路建设实际的沥青路面下封层施工质量控制依据，特编写本作业指导书。 1.2郑石高速公路沥青路面下封层施工，由透层油施工和改性乳化沥青稀浆封层施工组成。下封层要求坚实，平整，耐久，与半刚性基层粘接牢固，有良好的封水效果。 1.3郑石高速公路沥青路面下封层的施工应确保安全，有良好的劳动保护； 1.4本作业指导书依据交通部相关技术规范,根据郑石高速公路建设实际情况,结合有关专家咨询意见进行编写,阐述了本工程沥青路面下封层施工的作业方法,关键技术和基本要求。本作业指导书所述内容若与现行部颁技术规范和省厅规定不一致者，以现行部颁技术规范和省厅规定为准；未涉及内容依照《公路沥青路面施工技术规范》JTGF40-2004执行。 2 下封层的作用 下封层设在养生后的基层上面，完整意义上的下封层不应该把透层和封层分开。因为透层乳化沥青在基层中的渗透，基层材料中的毛细空隙可能全部或部分被封闭，透层有一定的防水封闭作用，但这种防水作用不如上封层油膜的防水功能有效。同时，表面无石屑和油膜封层的基层表面，仅仅依靠透层，是不能抵抗交通对基层表面的损坏。目前普遍的作法是在透层工艺完成后，再进行封层的施工，以满足防水和通车的要求。
下封层的作用主要有以下几个方面： （1）层间联结的作用，增设上封层后，与透层配合，能使面层与基层有效的连成一体，这点符合设计理论。 （2）增加层间的连续性，可以更有效的传递荷载。 （3）沥青面层下设置封层，增强了路面的防水能力。 （4）增设下封层后，层间就产生了阻止移动的摩阻力粘结力，承担着刚柔之间的粘结、过渡任务，使面层与基层一起抵抗荷载作用，从而达到提高路面整体强度的目的。 （5）承担临时交通，保护基层及对基层有养生的作用。 3透层 3.1 透层乳化沥青的选择 郑石高速公路用于透层施工的乳化沥青产品为慢裂慢凝阳离子乳化沥青，见表1。 表1 用于透层的乳化沥青技术标准 郑石高速公路采用半刚性基层，基层强度普遍在6～8Mpa左右，基层
一、施工依据 1.《省道217朱诸路莱州界至国道309段(K45+040～K70+134)大修工程招标 文件》青岛市公路管理局2011年10月 2.《省道217朱诸路莱州界至国道309段大修工程两阶段施工图设计》山 东省交通规划设计院2011年10月 3.《公路沥青路面设计规范》JTG D50-2006 4.《公路沥青路面施工技术规范》JTG F40-2004 5.《公路工程质量检验评定标准》JTG F80/1-2004等有关现行规定规范。 二、工程概况 1.工程简介 本工程青岛公路2011年度基建项目省道S217朱诸路莱州界至国道309段（K45+040—K70+134.014）大修工程，全长25.094公里。本标段为第一合同段工程，桩号为（K45+040—K57+600）公里，全长12.560公里，位于青岛平度市省道S217朱诸路莱州界至国道309段，经过旧店、祝沟镇，现路面为沥青路面，1999年拓宽改建，道路等级为二级公路，设计行车速度为60公里每小时，路基宽13.5米，路面宽12米，路面结构为16㎝水泥稳定风化砂+16㎝水泥稳定风化砂+（4+3）㎝沥青混凝土。道路大修建成后路面结构为16㎝水泥稳定风化砂底基层+ 18㎝水泥稳定碎石
基层+（5+4）㎝沥青混凝土面层，为标准二级公路，双向两车道，其中路面宽度为12米，路肩宽度为1.5米。路面横坡为双向横坡，横坡度为2%，路肩横坡度为3%。路基边坡为1：1.5。沥青混凝土面层间须喷洒粘层沥青，粘层沥青采用快裂的洒布型乳化沥青PC-3，用量为0.5L/m。现下面层AC-16中粒式沥青混凝土已施工完毕，申请粘层乳化沥青的开工，计划开工日期2012年10月18日。 2.气候条件 本工程项目所处区域的气候属季风大陆性气候，同时又具有海洋性气候特点。冬暖夏凉，气候宜人，年平均气温12.2℃，极端最高气温38.6℃，极端最低气温-18.3℃。最热月份为7月，平均气温25.5℃，最冷月份1月平均气温-2.6℃。全年初霜一般始于10月22日。年日照时数2643小时。年平均降水量800mm。夏无酷暑、冬无严寒，热害与冻害出现机率极少，光照充足，四季分明，无霜期长。 3.工程特点 此工程工期较紧，途径村镇较多，道路两侧路口通行较强，挖方换填段较多，需进行统筹安排，合理计划。 4.工期 项目总工期为招标文件要求的210日历天，开工时间为2012年4月1日，竣工时间2012年10月底。根据现场的种种约束条件，粘层乳化沥青洒布工期计划于2012年10月18日到2012年10月28日。
sbr改性乳化沥青下封层施工作业指导书
中铁四局一公司临海高等级公路如东段路面工程LM2标项目经理部 SBR改性乳化沥青下封层施工作业指导书 交底部门：工程部被交底部门：封层队 交底内容：下封层施工作业指导书交底时间：2013年3月5日队伍名称：交底内容：下封层洒布 交底内容： 为了提高路面下封层的质量，规范路面下封层施工作业程序，在江苏省交通运输厅临海高等级公路建设管理办公室2013年1月下发的《临海高等级公路工程沥青路面下封层及面层施工指导意见》的基础上，结合本项目的实际情况，特制定路面下封层施工作业指导书。 本作业指导书适用于临海高等级公路如东段路面二标下封层施工项目。附件：《SBR改性乳化沥青下封层施工作业指导书》。 交底人：复核：接收人：日期：
SBR改性乳化沥青下封层施工作业指导书 1、编制目的 明确临海公路路面工程下封层施工工艺、操作要点和相应的工艺标准，指导、规范下封层施工。 2、编制依据 1、《临海高等级公路工程沥青路面下封层及面层施工指导意见》 2、《公路沥青路面施工技术规范》 JTG F40-2004 3、《公路工程质量检验评定标准》 JTG F80/1-2004 4、《临海高等级公路施工图设计文件》第三（一）册 3、适用范围 适用于临海高等级公路如东段路面二标下封层施工。 4、施工作业准备 施工前进行现场踏勘，内外业结合，在现场、市场调查收集资料完成后，形成调查报告作为组织施工的重要资料。在开工前组织技术人员认真学习阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对作业人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。 5、下封层施工工艺及技术要求 路面下封层的施工工艺流程为：清扫基层→水泥稳定碎石基层裂缝处理→喷洒乳化沥青→洒布粒径3~5mm碎石→碾压→封闭交通→质量检查。 （1）、水泥稳定碎石基层的清扫
路面透层、封层及粘层施工方案 2.1 透层施工 为减少养生用水,有利于透层下渗,防止在养生期间施工车辆通行导致基层表面出现松散、坑槽等损坏。在基层碾压成型后表面稍变干燥,但尚未硬化的情况下喷洒透层油,透层油采用固化物含量50%乳化沥青,用量为1.2~1.4kg/m2(经过试验确定),喷洒后渗透入基层的深度宜不小于3mm,并能与基层联结成为一体。喷洒后均匀撒布0~5mm石屑,用量2~ 3m3/1000m2,并宜采用轮胎压路机碾压1~2遍,然后尽早铺筑沥青面层,防止工程车辆损坏基层。 2.2 封层施工 为了及时封闭表面,防止半刚性基层产生水损坏,减少或预防产生反射裂纹,在喷洒透层油并充分渗透后,在基层表面铺筑下封层。下封层采用固化物含量的50%乳化沥青稀浆封层法施工,厚度1厘米。稀浆封层所用集料矿料级配符合要求。 2.3 粘层施工 在每一沥青层之间,水泥混凝土路面、沥青稳定碎石基层,路缘石、雨水口等构造物与新铺沥青混合料接触的侧面必须喷洒粘层油。粘层油选用快裂或中裂SBS 改性乳化沥青(固化物含量50%),其用量为0.3~0.5L/m2,桥面、隧道砼路面层上洒布量为0.6~0.8L/m2。其施工程序为:下层表面清扫→洒布粘层沥青→养护。 粘层沥青应在铺筑覆盖层之前24h内洒布或涂刷。 将路面尘土及杂物清扫干净,必要时辅以铁锹铲除清扫不掉的硬块,并用空压机沿纵向向前将浮尘吹扫一遍。如有沾粘的泥土,应用水冲洗干净。在风干状态或含水量不影响沥青的均匀洒布和渗透的范围,气温大于10℃,风速小于4级时,进行沥青的洒布。
粘层乳化沥青在进行大面积施工前做好一段试验路,确定油车行驶速度、油泵转数等参数;半幅路面宽度分两幅洒布,洒布时严格控制车速、油泵及汽车排档。 用沥青洒布车均匀洒布粘层沥青,不产生滑移和流淌。每车沥青开始洒布时和纵、横搭接处采用铺塑料薄膜防止沥青洒布过多或过少,对洒布车没洒布到位的地方用人工进行补洒。在路缘石、雨水进水口等局部应人工涂刷。 浇洒粘层沥青后,严禁除沥青混合料运输车以外的其他车辆、行人通过。
沥青路面透层、粘层、封层施工 一、透层施工技术 (一)作用和适用条件 1.作用： ●使沥青面层与基础结合良好 ●在基层上浇洒乳化沥青、煤沥青或液体沥青形成透入基层表 面的薄层 2.适用条件： ●沥青路面各类基层都必须喷洒透层油 ●沥青层必须在透层油完全渗透入基层后方可铺筑 ●基层上设置下封层时，透层油也不宜省略 (二)一般要求 1.透层油选择： ●根据基层类型选择渗透性好的液体沥青、煤沥青、乳化沥青 做透层油 ●喷洒后通过钻孔或挖掘确认透层油渗透深度 ●渗透深度＞5-10mm，并能与基层联结成一体 2.粘度： ●通过调节稀释剂用量或乳化沥青浓度调节粘层油的粘度 ●基质沥青的针入度宜＞100
●透层用乳化沥青的蒸发残留物含量允许根据渗透情况适当 调整，使用成品乳化沥青可通过稀释得到要求的粘度 ●透层用液体沥青的粘度通过调节煤油或轻柴油等稀释剂的 品种和掺量经试验确定 3.用量： ●透层油的用量通过试洒确定 4.喷洒： ○1半刚性基层： ●紧接在基层碾压成型后 ●表面稍变干燥、但尚未硬化的情况下喷洒 ○2无机结合料粒料基层： ●铺筑沥青层前1-2天洒布 ○3喷洒设备： ●采用沥青洒布车一次喷洒均匀 ●喷嘴根据透层油的种类和粘度选择并保证喷洒均匀 ●喷洒不均时，改用手工沥青洒布机喷洒 ○4喷洒质量要求： ●喷洒透层油之前应清扫路面 ●遮挡防护路缘石及人工构造物避免污染 ●透层油必须撒布均匀，有花白必须人工补洒 ●喷洒过量应立即撒布石屑或砂吸油 ●必要时作适当碾压
●透层油洒布后不得在表面形成能被运料车和摊铺机粘起的 油皮 ●透层油渗透深度达不到要求时，应更换透层油的品种或稠度 5.养生： ●透层油洒布后养生时间随透层油的品种和气候条件由试验 确定 ●确保液体沥青中的稀释剂全部挥发，乳化沥青渗透且水分蒸 发 ●应尽早摊铺沥青面层 ●防止工程车辆损坏透层 (三)注意事项 1.用量： ●透层油撒布后不流淌 ●渗入基层一定深度 ●不得在表面形成油膜 2.洒布条件： ●气温＜10℃或大风、即将下雨时，不得喷洒透层油 3.喷洒要求： ●应按设计喷油量一次均匀洒布 ●当漏洒时，应人工补洒 4.养护： ●喷洒透层油后一定要严格禁止人和车辆通行
改性乳化沥青稀浆封层施工工法 关键词：改性乳化沥青稀浆封层 1 前言 改性乳化沥青稀浆封层施工技术，是在一般稀浆封层施工技术的基础上发展起来的一种高温抗变形、低温抗缩裂、耐磨、防水等性能优良的新材料、新工艺、新设备、新技术的创新。它是在制备乳化沥青时加入聚合物弹性体和添加剂、制备成改性慢裂快凝的乳化沥青，再用专用设备———改性稀浆封层车，在常温状态下、按设计的原材料配合比要求，在现场进行改性稀浆混合料的拌合与摊铺、待乳化沥青完全破乳后即可开放交通。而且这种改性稀浆封层可以满足交通量大、重载负荷交通行车的要求。 改性乳化沥青稀浆封层由聚合物改性乳化沥青，100%轧碎集料，矿物填料，水和必要的填加剂组成。施工时，使用专用的摊铺设备进行摊铺。改性乳化沥青稀浆封层一般设计厚度为0.6~1.0cm。 2 特点 改性稀浆封层混合料，具有良好的流动性、渗透性、粘附性；有利于填充和治愈路面的裂缝；有利于旧路面的结合；有利于气候的变化（低温不裂高温不软）；能提高路面的密实性和防水性；能提高路面的防滑和耐磨。 3 选择依据 为了全面的掌握改性稀浆封层施工技术，必须经济合理选择封层的类型，保证封层的顺利施工，从而使完成的改性稀浆封层达到预期的使用寿命，应详细了解和调查一下因素： 3.1 详尽了解原路面的结构、性能及病害； 3.2 了解该路段的交通量、行车类型和数量； 3.3 调查该区域的气候条件及施工季节的气候情况； 3.4 了解该地区的可用骨料质量、规格、价格、数量； 3.5 了解改性乳化沥青的性能、质量、单价及供应保证； 3.6 可能保证的过程资金及机械设备。 4 稀浆封层的用途 稀浆封层既可以用于新建路面，也可以用于路面养护。 4.1 用于新建路面 稀浆封层用于新建路面的上封层、下封层。由于稀浆流动性好，可以很好的渗入基层材料空隙中去，与基层牢固的结合，用于上封层时使路面更密实，具有良好的防水和耐磨性能。用于下封层时，可以替代洒透层油镶砂工艺，并在使用性能上提高一个档次。铺设于半刚性基层上可以起到以下作用：
乳化沥青粘层施工 方案 1
一、施工依据 1.《省道217朱诸路莱州界至国道309段(K45+040～ K70+134)大修工程招标文件》青岛市公路管理局 10月 2.《省道217朱诸路莱州界至国道309段大修工程两阶段 施工图设计》山东省交通规划设计院 10月 3.《公路沥青路面设计规范》JTG D50- 4.《公路沥青路面施工技术规范》JTG F40- 5.《公路工程质量检验评定标准》JTG F80/1- 等有关现行 规定规范。 二、工程概况 1.工程简介 本工程青岛公路基建项目省道S217朱诸路莱州界至国道309段（K45+040—K70+134.014）大修工程，全长25.094公里。本标段为第一合同段工程，桩号为（K45+040—K57+600）公里，全长12.560公里，位于青岛平度市省道S217朱诸路莱州界至国道309段，经过旧店、祝沟镇，现路面为沥青路面，1999年拓宽改建，道路等级为二级公路，设计行车速度为60公里每小时，路基宽13.5米，路面宽12米，路面结构为16㎝水泥稳定风化砂+16㎝水泥稳定风化砂+（4+3）㎝沥青混凝土。道路大修建成后路面结构为16㎝水泥稳定风化砂底基层+ 18㎝水泥稳定碎石基层+（5+4）㎝沥青混凝土面层，为标准二级公路，双向两车道，其中路面宽度为12米，路肩宽度为1.5米。路面横坡为双向横坡，
横坡度为2%，路肩横坡度为3%。路基边坡为1：1.5。沥青混凝土面层间须喷洒粘层沥青，粘层沥青采用快裂的洒布型乳化沥青PC-3，用量为0.5L/m。现下面层AC-16中粒式沥青混凝土已施工完毕，申请粘层乳化沥青的开工，计划开工日期 10月18日。 2.气候条件 本工程项目所处区域的气候属季风大陆性气候，同时又具有海洋性气候特点。冬暖夏凉，气候宜人，年平均气温12.2℃，极端最高气温38.6℃，极端最低气温-18.3℃。最热月份为7月，平均气温25.5℃，最冷月份1月平均气温-2.6℃。全年初霜一般始于10月22日。年日照时数2643小时。年平均降水量800mm。夏无酷暑、冬无严寒，热害与冻害出现机率极少，光照充分，四季分明，无霜期长。 3.工程特点 此工程工期较紧，途径村镇较多，道路两侧路口通行较强，挖方换填段较多，需进行统筹安排，合理计划。 4.工期 项目总工期为招标文件要求的210日历天，开工时间为4月1日，竣工时间10月底。根据现场的种种约束条件，粘层乳化沥青洒布工期计划于 10月18日到 10月28日。 三、施工前准备工作 1.试验段施工主要人员
沥青下封层试验段施工方案 （K13+204.3~ K13+600） 一、一般规定 1.干线公路沥青路面必须铺设下封层。下封层采用乳化道路石油沥青单层表面处置结构，按层铺法施工（简称沥青表处下封层）。 2. 沥青表处下封层宜选择干燥和较热的季节施工，并在雨季前及最高气温低于15℃时期到来前半个月结束。 二、材料要求 1.沥青材料 沥青表处下封层用乳化道路石油沥青应符合表一的技术要求。 表一乳化道路石油沥青技术要求 2.集料 集料应采用石灰岩碎石，规格为S14，公称粒径3mm~5mm。水洗
法筛分级配范围应符合表二的规定。 表二集料级配范围 三、施工机械和检测仪器 1．施工机械 详见《进场设备报验单》。 2.主要检测仪器 （1）沥青针入度仪 （2）沥青延度仪 （3）沥青软化点仪 （4）标准筛（方孔筛） （5）沥青粘度仪 （6）路面渗水仪 四、组织与分工 项目经理单建国、技术负责人钱岚、测量员顾飞龙、质检工程师金国兵、试验工程师顾晓光、现场负责黄飞飞、机务负责曹金华、安全负责人张云新，民工10人配合撒布集料。 五、下封层施工 1.基层表面的清扫与冲洗 半刚性基层正常养生7天后才可施工下封层。先人工用竹扫帚将基
层表面进行全面清扫，再用2~3台森林灭火鼓风机沿纵向排成斜线将浮灰吹净，若不能达到“除净”的要求，则用水冲洗，清除基层表面浮灰和泥浆，尽量使基层顶面集料颗粒能部分外露。 2.喷洒乳化沥青 基层表面冲洗的水份晾晒干燥后，可用沥青洒布车喷洒乳化沥青，数量按纯沥青计为0.6~0.8kg/m2。 3.撒布集料 每段乳化沥青喷洒后，用集料撒布车撒布集料，数量按5~6m3/1000m2计。 4.碾压 集料撒布后即用轮胎压路机均匀碾压3遍，每次碾压重叠1/3轮宽，碾压要求两侧到边，确保有效压实宽度。碾压顺序由路肩侧到中分带侧依次碾压。 5.养生 碾压完毕后封闭交通，自然养生24小时后方可允许工程车通行。 六、注意事项 1.乳化沥青和集料的质量必须符合规定。根据实测沥青含量觉得乳化沥青喷洒数量；特别注意集料中小于0.6mm部分含量不得超过规定。 2.乳化沥青应做到喷洒均匀，数量符合规定。起步、终止应采取措施，避免喷量过多；纵向和横向搭接处做到乳化沥青既不喷洒过多也不漏洒。对于局部喷洒过多的乳化沥青应刮除，对于漏喷的地方应用手工补洒。
