目录
1自动控制系统的基本概念
1.1内容提要
1.2习题与解答
2自动控制系统的数学模型
2.1内容提要
2.2习题与解答
3自动控制系统的时域分析
3.1内容提要
3.2习颗与他答
4根轨迹法
4.1内容提要
4.2习题与解答
5频率法
5.1内容提要
5.2习题与解答
6控制系统的校正及综合
6.1内容提要
6.2习题与解答
7非线性系统分析
7.1内容提要
7.2习题与解答
8线性离散系统的理论基础
8.1内容提要
8.2习题与解答
9状态空间法
9.1内容提要
9.2习题与解答
附录拉普拉斯变换
参考文献
1自动控制系统的基本概念
1. 1内容提要
基本术语：反馈量，扰动量，输人量，输出量，被控对象；
基本结构：开环，闭环，复合；
基本类型：线性和非线性，连续和离散，程序控制与随动；
基本要求：暂态，稳态，稳定性。
本章要解决的问题，是在自动控制系统的基本概念基础上，能够针对一个实际的控制系统，找出其被控对象、输人量、输出量，并分析其结构、类型和工作原理。
1.2习题与解答
题1-1图P1-1所示，为一直
流发电机电压白动控制系统示
意图。图中，1为发电机；2为减速器；
3为执行电机；4为比例放大器；
5为可调电位器。
(1)该系统有哪些环节组成，
各起什么作用” (2)绘出系统的框图，说明当 负载电流变化时，系统如何保持发 电机的电压恒定 (3)该系统是有差系统还是无 差系统。 (4)系统中有哪些可能的扰动， 答
(1)该系统由给定环节、比较环节、中间环节、执行结构、检测环节、 发电机等环节组成。
给定环节:电压源0U 。用来设定直流发电机电压的给定值。
比较环节:本系统所实现的被控量与给定量进行比较，是通过给定电 压与反馈电压反极性相接加到比例放大器上实现的
中间环节:比例放大器。它的作用是将偏差信号放大，使其足以带动 执行机构工作。该环节又称为放大环节
执行机构:该环节由执行电机、减速器和可调电位器构成。该环节的 作用是通过改变发电机励磁回路的电阻值，改变发电机的磁场，调节发 电机的输出电压
被控对象:发电机。其作用是供给负载恒定不变的电压.
检测环节跨接在发电机电枢两端、且与电压源0U 反极性相接到比 例放大器输人端的导线。它的作用是将系统的输出量直接反馈到系统的 输人端。
(2)系统结构框图如图1-5所示。当负载电流变化如增大时，发电
机电压下降，电压偏差增大，偏差电压经过运算放大器放大后，控制可逆 伺服电动机，带动可调电阻器的滑动端使励磁电流增大，使发电机的电压 增大直至恢复到给定电压的数值上，实现电压的恒定控制。
图P1-7电压自动控制系统示意图
负载电流减小的情况与此同理。
(3)假设在系统稳定运行状态下，发电机输出的电压与给定的电压0U 相等，也就是我们所称谓的无差系统。此时，比例放大器输出电压为零，执 行电机不转动，可调电位器的滑动端不动，发电机磁场不变化，从而保持发 电机输出电压U 等于给定电压0U 。假设成立，故该系统为无差系统。
(4)系统中可能出现的外部扰动负载电流的变化(增加或减少)。
可能出现的内部扰动：系统长时间工作使电源电压0U 降低，执行机构、 减速器等的机械性能的改变等。
题1-2图1-6所示为闭环调速系统示意图，如果将反馈电压f U 的 极性接反，成为正反馈系统，对系统工作有什么影响?此时各环节工作于 什么状态，电动机的转速能否按照给定值运行，
答正反馈系统的比较环节是使反馈电压f U 与给定电压g U 相加。
加给控制器的信号f g u U U ?=+必然总在给定电压基础上增大，系统将 不具备调节能力，各环节的输出量将处于饱和状态，电动机转速不能按给 定的值运行
题1-3图Pl-2为仓库大门自动控制系统示意图。试说明自动控制大 门开启和关闭的工作原理。如果大门不能全开或全关，应怎样进行调整?
答系统中，“开门”和“关门”两个开关是互锁的，即在任意时刻，只 有开门(或关门)一个状态，这一状态对应的电压和与大门连接的滑动端 对应的电压接成反极性(即形成偏差信号)送入放大器。放大器的输出电 压送给直流电动机M ，直流电动机与卷筒同轴相连，大门的开启和关闭 是通过电动机的正、反转来控制的。与大门连接的滑动端对应的电压与 “开门”滑动端对应的电压相等时，大门停止开启;与大门连接的滑动端对 应的电压与“关门”滑动端对应的电压相等时大门停止关闭。
设“开门”滑动端对应的电压为gk u ，“关门”滑动端对应的电压为 gg u ，与大门连接的滑动端对应的电压为f u 。
开门时，将“开门”开关闭合、‘关门”开关断开，此时，f gk u u <， gg f 0u u u ?=->。此偏差信号经过放大器放大后带动可逆直流电动机M 转动， 并带动可调电位计滑动端上移，直至0u ?=时.直流电动机M 停止、大 门开启。
关门时，将“开门”开关断开、“关门”开关闭合，此时有f gk u u <，gk f 0u u u ?=-> ，此偏差信号经放大后使直流电机M 向相反方向转动，并带动
可调电位计滑动端下移，直至0u ?=时，直流电机M 停止、大门关闭。 若大门不能全开(或全关)可将价gk u 调大（或将gg u 调小)，这可通过将 “开门”滑动端上移直至大门全开(或将“关门”滑动端下移直至大门全 关)实现。
从下作原理上分析，系统稳定运行(大门“全开”或“全关”)时，系统的 输出量完全等于系统的输入量(大门“全开”时，gk f u u =；大门“全关”时，
gg f u u )。故该系统属于恒值、无差系统。
2自动控制系统的数学模型
2.1内容提要
(l)数学模刑
自动控制系统的分析与设计是建立在数学模型基础上的。数学模型 是描述系统内部各物理量之间动态关系的数学表达式。数学模型的形式 可以有多种，在经典控制理论中常甩的是微分方程和差分方程，在现代控 制理论中常用的是状态空间表达式
数学模型的求取可以采用解析法和统计法。本章主要以解析法为
主。用解析法建立系统的数学模型时，应根据元件及系统的特点和连接
关系，按照它们所遵循的物理规律，抓住主要矛盾，忽略次要因素，列写各 物理量之间关系的数学表达式、使得所建的数学模邢既正确又简草
(2)传递函数
传递函数是为方便进行系统分析所引出的数学模型的另外一种形
式。由它的定义可知，传递函数只适合于线性连续系统。
(3)传递函数的求取
传递函数的求取方法有三种:
1）利用传递函数的定义；
2)利用结构图等效变换；
3）利用信号流图
利用传递函数的定义求解传递函数，主要适合于求典型环节传递函 数的情况。
结构图是系统传递函数的图形化表示。它最大的优点是可以形象直 观地表小出动态过程中系统各环节的数学模型及其相互关系。通过结构 图的等效变换可以求出系统的传递函数由结构图等效变换求解传递函
数，主要是调整相加点和分支点的位置，将其化为三种典型的连接形式， 即串联、井联和反馈连接，从而求得系统或环节的传递函数。应注意的 是，变换过程中相加点和分支点之间一般不宜相互变换位置
信号流图也是一种用图形表示线性系统方程组的方法。信号流图与 结构图在本质上是一样的，只是形式上不同。其中需要重点掌握的术语 有前向通路、回环、不接触回环等。它的最大优点是通过梅逊增益公式可 以很方便快捷地求出系统的传递函数。使用这种方法的关键在于对系统 回环的判断是否正确
(4)非线性数学模型的线性化
本章介绍的是利用小偏差线性化方法对非线性系统进行线性化处
理。这种方法就是将一个非线性函数在其工作点处展开成泰勒级数，然 后略去二次以上的高阶项，得到线性化方程，用来代替原来的非线性函 数。此种方法适合于非本质非线性系统。
2.2
习题与解答
题2-1试求出图P2-1中各电路的传递函数W(S) =U,(s)/U.(s)
(1)由图2-la 所示电路可得
21()1()1()1
c r U s Cs
W s U s LCs CRs R Ls Cs ===++++ (2)根据Y/△变换，将图P2-1b 电路变换为如图2-1所示电路，其中，
111112
2
R R Cs Z CR R Cs ==++ 222221111
1122(2)C s Z C R s Cs Cs CR s R Cs ===+++ 由图2-1所示的电路可得
2222122221221212()21()()(2)1
c r U s Z R R R C s R W s U s Z Z R R R C s C R R s +++===+++++ (3)由△→Y 变换得到如图2-2所示电路
其中，
1
1
1
1
121
2
R
C s R
Z
RC s
R
C s
==
+
+
2
2
1
2
1
1
121
2
C R s
R
Z
RC s
R
C s
==
+
+
由图示可得
222
2121
22
1221
12
2
1
()21
()
1
()(2)1
c
r
Z
U s C s C C R s RC
W s
U s C C R s C C Rs
Z Z
C s
+
++
===
+++
++
题2-2试求出图P2-2中各有源网路的传递函数()()/()
c r
W s U s U s
=。
解
(1)根据运放电路的“虚地”概念可得
11
1
1100
11
001
00
1
1
(1)(1)
()
1
1
c
r
R C s
R
U R C s R C s
C s C s
W s
R
U R C s
R
C s C s
R
C s
+
+
++
==-=-=-
+
∥

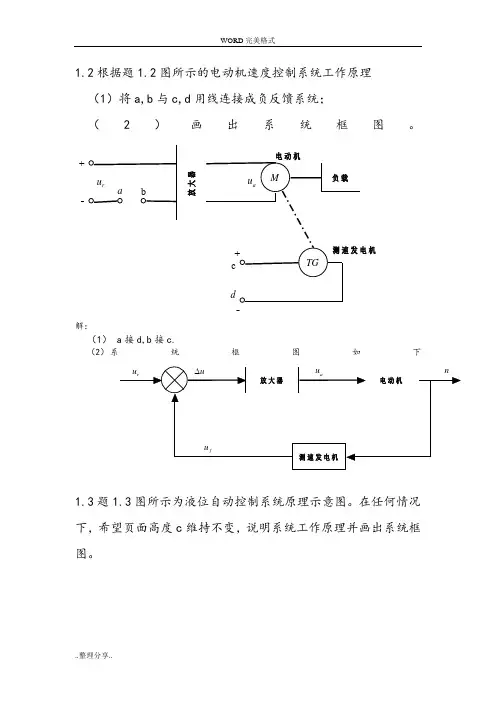

1.2根据题1.2图所示的电动机速度控制系统工作原理 （1）将a,b 与c,d 用线连接成负反馈系统； （ 2）画出系统 框图。 c d + - 发电机 解： （1） a 接d,b 接c. （2） 系 统 框 图 如下 1.3题1.3图所示为液位自动控制系统原理示意图。在任何情况下，希望页面高度c 维持不变，说明系统工作原理并画出系统框图。
解： 工作原理：当打开用水开关时，液面下降，浮子下降，从而通过电位器分压，使得电动机两端出现正向电压，电动机正转带动减速器旋转，开大控制阀，使得进水量增加，液面上升。同理，当液面上升时，浮子上升，通过电位器，使得电动机两端出现负向电压，从而带动减速器反向转动控制阀，减小进水量，从而达到稳定液面的目的。 系统框图如下： 2.1试求下列函数的拉式变换，设t<0时，x(t)=0: (1) x(t)=2+3t+4t 2 解： X(S)= s 2 +23s +38 s
(2) x(t)=5sin2t-2cos2t 解：X(S)=5 422+S -242+S S =4 2102+-S S (3) x(t)=1-e t T 1- 解：X(S)=S 1- T S 11+ = S 1-1 +ST T = ) 1(1 +ST S (4) x(t)=e t 4.0-cos12t 解：X(S)=2 212 )4.0(4 .0+++S S 2.2试求下列象函数X(S)的拉式反变换x(t)： (1) X(S)= ) 2)(1(++s s s 解：= )(S X )2)(1(++s s s =1 122+-+S S t t e e t x ---=∴22)( (2) X(S)=) 1(1 522 2++-s s s s 解：=)(S X ) 1(1522 2++-s s s s =15 12+-+S S S
作业一： 第一章 1-2【P7】 (1)在结构上，系统必须具有反馈装置，并按负反馈的原则组成系 统。 (2)由偏差产生控制作用。 (3)控制的目的是力图减小或消除偏差，使被控制量尽量接近期望 值。 1-3【P8】 1-7 优点缺点 开环控制系统结构简单、造价低控制精度低、适应性不强闭环控制系统适应性强、控制精度高结构复杂、稳定性有时难 保证 补充1：自动控制系统有什么基本要求？【P14】 1-8 开( 2-1. （a）
1121 1112211 i o o R i i dt C u R i u i i i R i idt u C ?=?? -=?? +=??+=?? ??L L L L L L L L ① ② ③④ 化简得： 212121 211212121211 ()(1)i o i i o o du du R C R C R C u u dt R C u u dt dt R C R C dt R C R C +++=++++?? 2-1(d)
2-2 (a) 011020()()i i i d x x x f k x x f kx dt dt -+-=+ 化简 01212011()()i i dx dx f f k k x f k x dt dt +++=+ （b ） 处于静止时刻（平衡的时候），质量块m 的重力mg 已经被弹簧跟阻尼器所平 衡掉，所以列方程的时候不应该出现重力mg 。 以质量块m 为研究对象，由牛顿第二定律得： 22()()()d y t dz t m kz t f dt dt =--L L L ① 结合： ()()()z t y t x t =-L L L ② 消去()y t 得：
可编辑word,供参考版！ 一、填空（每空1分，共18分） 1．自动控制系统的数学模型有 、 、 、 共4种。 2．连续控制系统稳定的充分必要条件是 。 离散控制系统稳定的充分必要条件是 。 3．某统控制系统的微分方程为： dt t dc ) (+0.5C(t)=2r(t)。则该系统的闭环传递函数 Φ(s)= ；该系统超调σ%= ；调节时间t s (Δ=2%)= 。 4．某单位反馈系统G(s)= ) 402.0)(21.0() 5(1002 +++s s s s ，则该系统是 阶 型系统；其开环放大系数K= 。 5．已知自动控制系统L(ω)曲线为： 则该系统开环传递函数G(s)= ； ωC = 。 6．相位滞后校正装置又称为 调节器，其校正作用是 。 7．采样器的作用是 ，某离散控制系统 ) ()1() 1()(10210T T e Z Z e Z G -----= （单位反馈T=0.1）当输入r(t)=t 时.该系统稳态误差为 。 二. 1. 求：) () (S R S C （10分） R(s)
2.求图示系统输出C（Z）的表达式。（4分） 四．反馈校正系统如图所示（12分） 求：（1）K f=0时，系统的ξ，ωn和在单位斜坡输入下的稳态误差e ss. （2）若使系统ξ=0.707，k f应取何值？单位斜坡输入下e ss.=？ 可编辑word,供参考版！
五.已知某系统L（ω）曲线，（12分） （1）写出系统开环传递函数G（s） （2）求其相位裕度γ （3）欲使该系统成为三阶最佳系统.求其K=？，γmax=? 六、已知控制系统开环频率特性曲线如图示。P为开环右极点个数。г为积分环节个数。判别系统闭环后的稳定性。 （1）（2）（3）
5.1 （1）)(20)(20)(20)(12)(t r t r t c t c t c +=++ （2）21)10)(2()1(20)(s s s s s C ?+++= = s s s s 4 .0110275.02125.02+++-++- 所以 c(t)=4.0275.0125.0102++----t e e t t c(0)=0;c(∞)=∞; （3）单位斜坡响应，则r(t)=t 所以t t c t c t c 2020)(20)(12)(+=++ ，解微分方程加初始条件 解的： 4.04.02)(102++-+=--t e e t c t t c(0)=2, c(∞)=∞; 5.2 (1)t t e e t x 35.06.06.3)(---= (2)t e t x 2)(-= (3) t w n n n t w n n n n n n n e w b w a e w b w a t x )1(22)1(22221 2)1(1 2)1()(----+----+-+ -+----= ξξωξξωξξξωξξξω(4)t a A t a Aa e a a b t x at ωωωωωωωcos sin )()(2 22222+-++++=- 5.3 (1)y(kT)=)4(16 19 )3(45)2(T t T t T t -+-+-δδδ+…… (2) 由y(-2T)=y(-T)=0;可求得y(0)=0,y(T)=1; 则差分方程可改写为y[kT]-y[(k-1)T]+0.5y[(k-2) T]=0;,k=2,3,4…. 则有0))0()()((5.0))()(()(121=++++----y T y z z Y z T y z Y z z Y 2 11 5.015.01)(---+--=z z z z Y =.....125.025.025.05.015431----++++z z z 则y *(t)=0+)5(25.0)4(25.0)3(5.0)2()(T t T t T t T t T t -+-+-+-+-δδδδδ+… (3)y(kT)=k k k k k T T k T T )1(4 )1(4)1(4)1(4++---- 5.4
自动控制原理试题与答 案解析 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
课程名称: 自动控制理论 （A/B 卷 闭卷） 一、填空题（每空 1 分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过 给定值 与反馈量的差值进行的。 2、复合控制有两种基本形式：即按 输入 的前馈复合控制和按 扰动 的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为 G 1(s)+G 2(s)（用G 1(s)与G 2(s) 表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω ， 阻尼比=ξ ， 该系统的特征方程为 ， 该系统的单位阶跃响应曲线为 。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为 。 6、根轨迹起始于 极点 ，终止于 零点或无穷远 。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为 。 8、PI 控制器的输入－输出关系的时域表达式是 ， 其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。
二、选择题（每题 2 分，共20分） 1、采用负反馈形式连接后，则 ( ) A 、一定能使闭环系统稳定； B 、系统动态性能一定会提高； C 、一定能使干扰引起的误差逐渐减小，最后完全消除； D 、需要调整系统的结构参数，才能改善系统性能。 2、下列哪种措施对提高系统的稳定性没有效果 ( )。 A 、增加开环极点； B 、在积分环节外加单位负反馈； C 、增加开环零点； D 、引入串联超前校正装置。 3、系统特征方程为 0632)(23=+++=s s s s D ，则系统 ( ) A 、稳定； B 、单位阶跃响应曲线为单调指数上升； C 、临界稳定； D 、右半平面闭环极点数2=Z 。 4、系统在2)(t t r =作用下的稳态误差∞=ss e ，说明 ( ) A 、 型别2 一、填空题（每空1分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。 2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为 ()G s ，则G(s)为G 1(s)+G 2(s)（用G 1(s)与G 2(s)表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω 1.414， 阻尼比=ξ0.707， 该系统的特征方程为2220s s ++=， 该系统的单位阶跃响应曲线为衰减振荡。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为 105 0.20.5s s s s + ++。 6、根轨迹起始于开环极点，终止于开环零点。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为 (1) (1) K s s Ts τ++。 1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。 2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。 3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 4、传递函数是指在 零初始条件下、线性定常控制系统的 输出拉氏变换与 输入拉氏变换之比。 5、设系统的开环传递函数为2(1)(1)K s s Ts τ++，则其开环幅频特性为222221 1 K T τωωω++； 相频特性为arctan 180arctan T τωω--(或：2 180arctan 1T T τωω τω---+)。 6、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标调整时间s t ，它们反映了系统动态过程的快速性 . 第 一 章 1-1 图1-2是液位自动控制系统原理示意图。在任意情况下，希望液面高度c 维持不变，试说明系统工作原理并画出系统方块图。 图1-2 液位自动控制系统 解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位r u （表征液 位的希望值r c ）；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度 不变。 工作原理：当电位电刷位于中点（对应 r u ）时，电动机静止不动，控制阀门有一定的 开度，流入水量与流出水量相等，从而使液面保持给定高度r c ，一旦流入水量或流出水量 发生变化时，液面高度就会偏离给定高度 r c 。 当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度 r c 。 反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度 r c 。 系统方块图如图所示： 1-10 下列各式是描述系统的微分方程，其中c(t)为输出量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统 （１） 222 )()(5)(dt t r d t t r t c ++=； （２）)()(8) (6)(3)(2 233t r t c dt t dc dt t c d dt t c d =+++； （３） dt t dr t r t c dt t dc t ) (3)()()(+=+； （４）5cos )()(+=t t r t c ω； （５）?∞-++=t d r dt t dr t r t c τ τ)(5)(6)(3)(； （６）)()(2 t r t c =； （７）???? ?≥<=.6),(6,0)(t t r t t c 解：（1）因为c(t)的表达式中包含变量的二次项2 ()r t ，所以该系统为非线性系统。 （2）因为该微分方程不含变量及其导数的高次幂或乘积项，且各项系数均为常数，所以该系统为线性定常系统。 （3）该微分方程不含变量及其导数的高次幂或乘积项，所以该系统为线性系统，但第一项 () dc t t dt 的系数为t ，是随时间变化的变量，因此该系统为线性时变系统。 （4）因为c(t)的表达式中r(t)的系数为非线性函数cos t ω，所以该系统为非线性系统。 （5）因为该微分方程不含变量及其导数的高次幂或乘积项，且各项系数均为常数，所以该系统为线性定常系统。 （6）因为c(t)的表达式中包含变量的二次项2()r t ，表示二次曲线关系，所以该系统为非 红色为重点（2016年考题） 第一章 1-2仓库大门自动控制系统原理示意图。试说明系统自动控制大门开闭的工作原理，并画出系统方框图。 解当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。反之，当合上关门开关时，电动机反转带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。系统方框图如下图所示。 1-4 题1-4图为水温控制系统示意图。冷水在热交换器中由通入的蒸汽加热，从而得到一定温度的热水。冷水流量变化用流量计测量。试绘制系统方块图，并说明为了保持热水温度为期望值，系统是如何工作的？系统的被控对象和控制装置各是什么？ 解工作原理：温度传感器不断测量交换器出口处的实际水温，并在温度控制器中与给定温度相比较，若低于给定温度，其偏差值使蒸汽阀门开大，进入热交换器的蒸汽量加大，热水温度升高，直至偏差为零。如果由于某种原因，冷水流量加大，则流量值由流量计测得，通过温度控制器，开大阀门，使蒸汽量增加，提前进行控制，实现按冷水 流量进行顺馈补偿，保证热交换器出口的水温不发生大的波动。 其中，热交换器是被控对象，实际热水温度为被控量，给定量（希望温度）在控制器中设定；冷水流量是干扰量。 系统方块图如下图所示。这是一个按干扰补偿的复合控制系统。 1-5图为工业炉温自动控制系统的工作原理图。分析系统的工作原理，指出被控对象、被控量及各部件的作用，画出系统方框图。 解加热炉采用电加热方式运行，加热器所产生的热量与调压器电压Uc的平方成正比，Uc增高，炉温就上升，Uc 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。炉子的实际温度用热电偶测量，输出电压Uf。Uf作为系统的反馈电压与给定电压Ur进行比较，得出偏差电压Ue，经电压放大器、功率放大器放大成au后，作为控制电动机的电枢电压。 在正常情况下，炉温等于某个期望值T°C，热电偶的输出电压Uf正好等于给定电压Ur。此时，Ue=Ur-Uf=0，故U1=Ua=0，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使Uc保持一定的数值。这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。 当炉膛温度T°C由于某种原因突然下降(例如炉门打开造成的热量流失)，则出现以下的控制过程,控制的结果是使炉膛温度回升，直至T°C的实际值等于期望值为止。 系统中，加热炉是被控对象，炉温是被控量，给定量是由给定电位器设定的电压ru（表征炉温的希望值）。系统方框图见下图。 一、填空题（每空 1 分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。 2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为G1(s)+G2(s)（用G 1(s)与G 2(s) 表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω2， 阻尼比=ξ，20.7072 = 该系统的特征方程为2220s s ++= ， 该系统的单位阶跃响应曲线为衰减振荡。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为1050.20.5s s s s +++。 6、根轨迹起始于开环极点，终止于开环零点。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为(1) (1)K s s Ts τ++。 8、PI 控制器的输入－输出关系的时域表达式是 1()[()()]p u t K e t e t dt T =+?， 其相应的传递函数为1[1]p K Ts +，由于积分环节的引入，可以改善系统的稳态性 能。 1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。 2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。 3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 4、传递函数是指在零初始条件下、线性定常控制系统的输出拉氏变换与输入拉 第一章绪论 1-1试比较开环控制系统和闭环控制系统的优缺点. 解答：1开环系统 (1)优点:结构简单，成本低，工作稳定。用于系统输入信号及扰动作 用能预先知道时，可得到满意的效果。 (2)缺点：不能自动调节被控量的偏差。因此系统元器件参数变化， 外来未知扰动存在时，控制精度差。 2 闭环系统 ⑴优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量 偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。 它是一种按偏差调节的控制系统。在实际中应用广泛。 ⑵缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。 1-2 什么叫反馈？为什么闭环控制系统常采用负反馈？试举例说明之。 解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。 闭环控制系统常采用负反馈。由1-1中的描述的闭环系统的优点所证 明。例如，一个温度控制系统通过热电阻（或热电偶）检测出当前炉 子的温度，再与温度值相比较，去控制加热系统，以达到设定值。 1-3 试判断下列微分方程所描述的系统属于何种类型（线性，非线性，定常，时变）？ （1） （2） （3） （4） （5） （6） （7） 解答：（1）线性定常（2）非线性定常（3）线性时变 （4）线性时变（5）非线性定常（6）非线性定常 （7）线性定常 1-4如图1-4是水位自动控制系统的示意图，图中Q1，Q2分别为进水流量和出水流量。控制的目的是保持水位为一定的高度。 试说明该系统的工作原理并画出其方框图。 题1-4图水位自动控制系统 解答： (1) 方框图如下： ⑵工作原理：系统的控制是保持水箱水位高度不变。水箱是被控对象，水箱的水位是被控量，出水流量Q2的大小对应的水位高度是给定量。当水箱水位高于给定水位，通过浮子连杆机构使阀门关小，进入流量减小，水位降低，当水箱水位低于给定水位时，通过浮子连杆机构使流入管道中的阀门开大，进入流量增加，水位升高到给定水位。 1-5图1-5是液位系统的控制任务是保持液位高度不变。水箱是被控对象，水箱液位是被控量，电位器设定电压时（表征液位的希望值Cr）是给定量。 . 第一章引论 1-1 试描述自动控制系统基本组成，并比较开环控制系统和闭环控制系统的特点。答： 自动控制系统一般都是反馈控制系统，主要由控制装置、被控部分、测量元件组成。控制装置是由具有一定职能的各种基本元件组成的，按其职能分，主要有给定元件、比较元件、校正元件和放大元件。如下图所示为自动控制系统的基本组成。 开环控制系统是指控制器与被控对象之间只有顺向作用，而没有反向联系的控制过程。此时，系统构成没有传感器对输出信号的检测部分。开环控制的特点是：输出不影响输入，结构简单，通常容易实现；系统的精度与组成的元器件精度密切相关；系统的稳定性不是主要问题；系统的控制精度取决于系统事先的调整精度，对于工作过程中受到的扰动或特性参数的变化无法自动补偿。 闭环控制的特点是：输出影响输入，即通过传感器检测输出信号，然后将此信号与输入信号比较，再将其偏差送入控制器，所以能削弱或抑制干扰；可由低精度元件组成高精度系统。 闭环系统与开环系统比较的关键，是在于其结构有无反馈环节。 < 1-2 请说明自动控制系统的基本性能要求。 答： 自动控制系统的基本要求概括来讲，就是要求系统具有稳定性、快速性和准确性。 稳定性是对系统的基本要求，不稳定的系统不能实现预定任务。稳定性通常由系统的结构决定与外界因素无关。对恒值系统，要求当系统受到扰动后，经过一定时间的调整能够回到原来的期望值（例如恒温控制系统）。对随动系统，被控制量始终跟踪参量的变化（例如炮轰飞机装置）。 快速性是对过渡过程的形式和快慢提出要求，因此快速性一般也称为动态特性。在系统稳定的前提下，希望过渡过程进行得越快越好，但如果要求过渡过程时间很短，可能使动态误差过大，合理的设计应该兼顾这两方面的要求。 准确性用稳态误差来衡量。在给定输入信号作用下，当系统达到稳态后，其实际输出与所期望的输出之差叫做给定稳态误差。显然，这种误差越小，表示系统的精度 一：关于液位控制的，有浮子，阀门，电动机，减速器，让画出结构图，再分析是什么类型的系统。。。。貌似经常见得题目。 知识点：系统建模，自动控制系统的概念及其基本要求，负反馈原理，系统分类 1. 对自控系统的要求 对自控系统的要求用语言叙述就是两句话： 要求输出等于给定输入所要求的期望输出值； 要求输出尽量不受扰动的影响。 恒量一个系统是否完成上述任务，把要求转化成三大性能指标来评价： 稳定——系统的工作基础； 快速、平稳——动态过程时间要短，振荡要轻。 准确——稳定精度要高，误差要小。 2、自动控制系统的概念及其基本要求 自动控制 在没有人直接参与的情况下，利用控制器使被控对象的被控量自动地按预先给定的规律去运行。 自动控制系统 指被控对象和控制装置的总体。这里控制装置是一个广义的名词，主要是指以控制器为核心的一系列附加装置的总和。共同构成控制系统，对被控对象的状态实行自动控制，有时又泛称为控制器或调节器。 自动控制系统?? ? ? ? ? ?? ? ? ? ?????????????校正元件执行元件放大元件比较元件测量元件给定元件控制装置（控制器）被控对象 3、负反馈原理 把被控量反送到系统的输入端与给定量进行比较，利用偏差引起控制器产生控制量，以减小或消除偏差。 实现自动控制的基本途径有二：开环和闭环。 实现自动控制的主要原则有三： 主反馈原则——按被控量偏差实行控制。 补偿原则——按给定或扰动实行硬调或补偿控制。 复合控制原则——闭环为主开环为辅的组合控制。 4、重点掌握线性与非线性系统的分类，特别对线性系统的定义、性质、 判别方法要准确理解。 线性系统??→?描述 ???? ? ???????????→????????? ????→???????????????状态空间法时域法状态方程变系数微分方程时变状态方程频率法根轨迹法时域法状态方程频率特性传递函数常系数微分方程定常分析法分析法 非线性系统? ?? ? ? ?????????→???→???→??????→?状态空间法相平面法 描述函数法本质线性化法 非本质状态方程非线性微分方程分析法 分析法分类描述 仿真题：图为液位控制系统的示意图，试说明其工作原理并绘制系统的方框图。 说明 液位控制系统是一典型的过程 控制系统。控制的任务是：在各种扰动的 作用下尽可能保持液面高度在期望的位置 上。故它属于恒值调节系统。现以水位控 制系统为例分析如下。 解 分析图可以看到：被控量为水位 高度h （而不是水流量Q 2或进水流量Q 1）； 受控对象为水箱；使水位发生变化的主要 图1-3 液位控制系统示意图 自动控制原理 一、简答题：（合计20分, 共4个小题，每题5分） 1. 如果一个控制系统的阻尼比比较小，请从时域指标和频域指标两方面 说明该系统会有什么样的表现？并解释原因。 2. 大多数情况下，为保证系统的稳定性，通常要求开环对数幅频特性曲 线在穿越频率处的斜率为多少？为什么？ 3. 简要画出二阶系统特征根的位置与响应曲线之间的关系。 4. 用根轨迹分别说明，对于典型的二阶系统增加一个开环零点和增加一 个开环极点对系统根轨迹走向的影响。 二、已知质量-弹簧-阻尼器系统如图(a)所示，其中质量为m 公斤，弹簧系数为k 牛顿/米，阻尼器系数为μ牛顿秒/米，当物体受F = 10牛顿的恒力作用时，其位移y (t )的的变化如图(b)所示。求m 、k 和μ的值。(合计20分) F ) t 图(a) 图(b) 三、已知一控制系统的结构图如下，（合计20分, 共2个小题，每题10分） 1） 确定该系统在输入信号()1()r t t =下的时域性能指标：超调量%σ，调 节时间s t 和峰值时间p t ； 2） 当()21(),()4sin3r t t n t t =?=时，求系统的稳态误差。 四、已知最小相位系统的开环对数幅频特性渐近线如图所示，c ω位于两个交接频率的几何中心。 1） 计算系统对阶跃信号、斜坡信号和加速度信号的稳态精度。 2） 计算超调量%σ和调节时间s t 。（合计20分, 共2个小题，每题10分） [ 1 %0.160.4( 1)sin σγ =+-, s t = 五、某火炮指挥系统结构如下图所示，()(0.21)(0.51) K G s s s s = ++系统最 大输出速度为2 r/min ，输出位置的容许误差小于2，求： 1） 确定满足上述指标的最小K 值，计算该K 值下的相位裕量和幅值裕量； 2） 前向通路中串联超前校正网络0.41 ()0.081 c s G s s +=+，试计算相位裕量。 （合计20分, 共2个小题，每题10分） (rad/s) 第一章 习题答案 1-1 根据题1-1图所示的电动机速度控制系统工作原理图 (1) 将a ，b 与c ，d 用线连接成负反馈状态； (2) 画出系统方框图。 解 （1）负反馈连接方式为：d a ?，c b ?； （2）系统方框图如图解1-1 所示。 1-2 题1-2图是仓库大门自动控制系统原理示意图。试说明系统自动控制大门开闭的工作原理，并画出系统方框图。 题1-2图 仓库大门自动开闭控制系统 解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。系统方框图如图解1-2所示。 1-3 题1-3图为工业炉温自动控制系统的工作原理图。分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。 题1-3图 炉温自动控制系统原理图 解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流 电动机驱动。炉子的实际温度用热电偶测量，输出电压f u 。f u 作为系统的反馈电压与给定 电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。 在正常情况下，炉温等于某个期望值T °C ，热电偶的输出电压f u 正好等于给定电压r u 。此时，0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。 当炉膛温度T °C 由于某种原因突然下降(例如炉门打开造成的热量流失)，则出现以下的控制过程： 控制的结果是使炉膛温度回升，直至T °C 的实际值等于期望值为止。 ?→T C ?→↑→↑→↑→↑→↑→↓→↓T u u u u u c a e f θ1C ↑ 系统中，加热炉是被控对象，炉温是被控量，给定量是由给定电位器设定的电压r u （表征炉温的希望值）。系统方框图见图解1-3。 课程教学 大纲编号： 100102 课程名称： 自动控制原理 学分 4.5 试卷编号：100102021 考试方式： 闭卷考试 考试时间： 120 分钟 满分分值： 100 组卷年月： 2000/5 组卷教师： 向峥嵘 审定教师； 陈庆伟 一．（10分）是非题： 1． 闭环控制系统是自动控制系统，开环控制系统不是自动控制系统（ ）。 2．闭环控制系统的稳定性，与构成他的开环传递函数无关（ ），与闭环传递函数有关（ ）；以及与输入信号有关（ ）。 3．控制系统的稳态误差与系统的阶数有关（ ）；与系统的类型有关；（ ） 与系统的输入信号有关；（ ），以及与系统的放大倍数有关。（ ） 4．前向通道传递函数为)k (s k 02>的单位负反馈系统能无差的跟踪斜波信号 （ ）。 5．最小相位系统是稳定的控制系统（ ）。 二．（10分）填空题 图示系统的开环放大倍数为 ，静态位置误差为 ，静态速度误差为 ，误差传递函数) s (R )s (E 为 ，当输入信号4=)t (r 时，系统的稳态误差ss e 。 三．（10分）填空题 在频率校正法中，串联超前校正是利用串联矫正装置在系统的 频区产生相角 ，以提高系统的 ，且使幅值穿越频率c ω ，从而系统的响应速度 。串联滞后校正是利用校正装 在 频区产生的特性，以使c ω ，达到提高 的目的，校正后的系统响应速度 。 四．（10分）计算作图题 化简如图所示的结构图，并求闭环传递函数) s (R )s (C 。 五．（10分） 一个开环传递函数为 ) s (s k )s (G 1+= τ的单位负反馈系统，其单位阶跃响应曲线如图所示，试确定参数k 及τ。 六．（8分） 设单位负反馈系统的开环传递函数为) s .(s )s (G 110100+= ，试计算系统的响应控制信号t sin )t (r 5=时的稳态误差。 七．（10分） 设某系统的开环传递函数为)Ts (s k )s (H )s (G 1+=，现希望系统特征方程的所有根都 在a s -=这条线的左边区域内，试确定满足此要求k 的值和T 值的范围)a (0>。 1.1解: (1)机器人踢足球:开环系统输入量:足球位置输出量:机器人的位置 (2)人的体温控制系统:闭环系统输入量:正常的体温输出量:经调节后的体温 (3)微波炉做饭:开环系统:输入量:设定的加热时间输出量:实际加热的时间 (4)空调制冷:闭环系统输入量:设定的温度输出量:实际的温度 1.2解: 开环系统: 优点:结构简单,成本低廉;增益较大;对输入信号的变化响应灵敏;只要被控对象稳定,系统就能稳定工作。 缺点:控制精度低,抗扰动能力弱 闭环控制优点:控制精度高,有效抑制了被反馈包围的前向通道的扰动对系统输出量的影响;利用负反馈减小系统误差,减小被控对象参数对输出量的影响。 缺点:结构复杂,降低了开环系统的增益,且需考虑稳定性问题。 1、3 解:自动控制系统分两种类型:开环控制系统与闭环控制系统。 开环控制系统的特点就是:控制器与被控对象之间只有顺向作用而无反向联系,系统的被控变量对控制作用没有任何影响。系统的控制精度完全取决于所用元器件的精度与特性调整的准确度。只要被控对象稳定,系统就能稳定地工作。 闭环控制系统的特点: （1）闭环控制系统就是利用负反馈的作用来减小系统误差的 （2）闭环控制系统能够有效地抑制被反馈通道保卫的前向通道中各种扰动对系统输出量的影响。 （3）闭环控制系统可以减小被控对象的参数变化对输出量的影响。 1.4解 输入量:给定毫伏信号 被控量:炉温 被控对象:加热器(电炉) 控制器:电压放大器与功率放大器 系统原理方块图如下所示: 工作原理:在正常情况下,炉温等于期望值时,热电偶的输出电压等于给定电压,此时偏差信 号为零,电动机不动,调压器的滑动触点停留在某个合适的位置上。此时,炉子散失的热量正好等于从加热器获取的热量,形成稳定的热平衡状态,温度保持恒定。 当炉温由于某种原因突然下降时,热电偶的输出电压下降,与给定电压比较后形成正偏差信号,该偏差信号经过电压放大器、功率放大器放大后,作为电动机的控制电压加到电动机上,电动机带动滑线变阻器的触头使输出电压升高,则炉温回升,直至达到期望值。当炉温高于期望值时,调节过程相反。 1.5 解 不正确。引入反馈后,形成闭环控制系统,输出信号被反馈到系统输入端,与参考输入比较后形成偏差信号,控制器再按照偏差信号的大小对被控对象进行控制。在这个过程中,由于控制系统的惯性,可能引起超调,造成系统的等幅振荡或增幅振荡,使系统变得不稳定。所以引入反馈之后回带来系统稳定性的问题。 1、6 解: 对自动控制系统的基本要求就是:稳定性、快速性与准确性。 增大系统增益使得闭环控制系统的调整时间减小,提高系统的快速性。 2、1 解 对质量m 的受力分析如下图所示: 由牛顿第二定律得: ()22 ()() dz t d y t kz t f m dt dt --= 同时()()()z t y t x t =- 综合上述两式得其微分方程为 2222 ()()() ()d z t dz t d x t m f kz t m dt dt dt ++=- 设输入量输出量及其各阶导数的初始值均为零,对上式进行拉氏变换得式 2 2 ()()()()ms Z s fsZ s kZ s ms X s ++=- 故其传递函数为2 2()()()Z s ms G s X s ms fs k ==-++ 2、2解 受力分析得: 对于M 有: Mgsin θ=ML 22dt d θ F=Mgcos θ 对于m 有: 第一章 绪论 1-1 试比较开环控制系统和闭环控制系统的优缺点. 解答：1开环系统 (1) 优点:结构简单，成本低，工作稳定。用于系统输入信号及扰动作用能预先知道时，可得到满意的效果。 (2) 缺点：不能自动调节被控量的偏差。因此系统元器件参数变化，外来未知扰动存在时，控制精度差。 2 闭环系统 ⑴优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量 偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。它是一种按偏差调节的控制系统。在实际中应用广泛。 ⑵缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。 1-2 什么叫反馈？为什么闭环控制系统常采用负反馈？试举例说 明之。 解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。 闭环控制系统常采用负反馈。由1-1中的描述的闭环系统的优点所证明。例如，一个温度控制系统通过热电阻（或热电偶）检测出当前炉子的温度，再与温度值相比较，去控制加热系统，以达到设定值。 1-3 试判断下列微分方程所描述的系统属于何种类型（线性，非 线性，定常，时变）？ （1）22 ()()() 234()56()d y t dy t du t y t u t dt dt dt ++=+ （2）()2()y t u t =+ （3）()()2()4()dy t du t t y t u t dt dt +=+ （4）() 2()()sin dy t y t u t t dt ω+= （5）22 ()() ()2()3()d y t dy t y t y t u t dt dt ++= （6）2() ()2() dy t y t u t dt += 自动控制原理习题详解（上册） 第一章 习题解答 1-2日常生活中反馈无处不在。人的眼、耳、鼻和各种感觉、触觉器官都是起反馈作用的器官。试以驾车行驶和伸手取物过程为例，说明人的眼、脑在其中所起的反馈和控制作用。 答：在驾车行驶和伸手取物过程的过程中，人眼和人脑的作用分别如同控制系统中的测量反馈装置和控制器。在车辆在行驶过程中，司机需要观察道路和行人情况的变化，经大脑处理后，不断对驾驶动作进行调整，才能安全地到达目的地。同样，人在取物的过程中，需要根据观察到的人手和所取物体间相对位置的变化，调整手的动作姿势，最终拿到物体。可以想象蒙上双眼取物的困难程度，即使物体的方位已知。 1-3 水箱水位控制系统的原理图如图1-12所示，图中浮子杠杆机构的设计使得水位达到设定高度时，电位器中间抽头的电压输出为零。描述图1-12所示水位调节系统的工作原理，指出系统中的被控对象、输出量、执行机构、测量装置、给定装置等。 图1-12 水箱水位控制系统原理图 答：当实际水位和设定水位不相等时，电位器滑动端的电压不为零，假设实际水位比设定水位低，则电位器滑动端的电压大于零，误差信号大于零（0e >），经功率放大器放大后驱动电动机M 旋转，使进水阀门开度加大，当进水量大于出水量时（12Q Q >），水位开始上升，误差信号逐渐减小，直至实际水位与设定水位相等时，误差信号等于零，电机停止转动，此时，因为阀门开度仍较大，进水量大于出水量，水位会继续上升，导致实际水位比设定水位高，误差信号小于零，使电机反方向旋转，减小进水阀开度。这样，经反复几次调整后，进水阀开度将被调整在一适当的位置，进水量等于出水量，水位维持在设定值上。 在图1-12所示水位控制系统中，被控对象是水箱，系统输出量水位高，执行机构是功率放大装置、电机和进水阀门，测量装置浮子杠杆机构，给定和比较装置由电位器来完成。 1-4 工作台位置液压控制系统如图1-13所示，该系统可以使工作台按照给定电位器设定的规律运动。描述图1-13所示工作台位置液压控制系统的工作原理，指出系统中的被控对象、被控量、执行机构、给定装置、测量装置等。 图1-13 工作台位置液压控制系统 答：当给定电位器的角度（电压）和反馈电位器的角度（电压）不同时，误差电压经过放大器放大去驱动电磁阀，并带动滑阀移动。以给定电位器的电压大于反馈电位器的电压为例，设在正的误差电压作用下，电磁阀带动滑阀相对图1-13所示的平衡位置向右移动，高压油进入到动力油缸的左面，动力油缸活塞右面的油液从回油管路流出，动力油缸活塞在两边压力差的作用下向右运动，误差逐渐减小到零直至出现负的误差，滑阀开始向左移动至平衡位置的左侧。这样，经反复几次调整后，滑阀回到平衡位置，动力油缸活塞静止在设定的位置上。 1-5 图1-14的电加热炉温度控制系统与图1-10所示的有所不同，试描述系统的温度调节过程，它能做到加热炉温度的无差调节吗，为什么？ 图1-14 电加热炉温度控制系统 答：在图1-14所示电加热炉温度控制系统中，误差信号经过功率放大器放大后，电炉丝放出的热量与加热炉散出去的热量平衡，去维持炉温不变。当某种原因引起炉温下降时，误差信号增大，电炉丝上的电压升高，电炉丝放出的热量增加，炉温误差向减小的方向变化。与图1-10所示的电加热炉温度控制系统不同，图1-14所示温度控制系统不能做到加热炉温度的无差调节。因为，加热炉总要散出部分热量，而功率放大器的放大倍数是有限的，所以在炉温稳定后，误差信号总是大于零的。 1-6 图1-15（a ）和（b ）都是自动调压控制系统，图中发电机G 由一原动机带着恒速旋转， 第一章 1-1 图1-2是液位自动控制系统原理示意图。在任意情况下，希望液面高度c维持不变，试说明系统工作原理并画出系统方块图。 图1-2 液位自动控制系统 解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位（表征液位的希望值）；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度不变。 工作原理：当电位电刷位于中点（对应）时，电动机静止不动，控制阀门有一定的开度，流入水量与流出水量相等，从而使液面保持给定高度，一旦流入水量或流出水量发生变化时，液面高度就会偏离给定高度。 当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度。 反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度。 系统方块图如图所示： 1-10 下列各式是描述系统的微分方程，其中c(t)为输出量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统 （１）； （２）； （３）； （４）； （５）； （６）； （７） 解：（1）因为c(t)的表达式中包含变量的二次项，所以该系统为非线性系统。 （2）因为该微分方程不含变量及其导数的高次幂或乘积项，且各项系数均为常数，所以该系统为线性定常系统。 （3）该微分方程不含变量及其导数的高次幂或乘积项，所以该系统为线性系统，但第一项的系数为t，是随时间变化的变量，因此该系统为线性时变系统。 （4）因为c(t)的表达式中r(t)的系数为非线性函数，所以该系统为非线性系统。 （5）因为该微分方程不含变量及其导数的高次幂或乘积项，且各项系数均为常数，所以该系统为线性定常系统。 （6）因为c(t)的表达式中包含变量的二次项，表示二次曲线关系，所以该系统为非线性系统。 （7）因为c(t)的表达式可写为，其中，所以该系统可看作是线性时变系统。自动控制原理试卷有参考答案
