DIY四轴飞行器制作过程，超清晰多图！！！本人是航模菜鸟，大概是去年11月份，迷上了四轴飞行器，经常上MK的网站看飞行录相，四轴飞行起来稳定性真好，简直是酷毙了。最终没能抵制住诱惑，冲动之下决定自已也做个来玩玩。从网上收集资料，一切从0起步。经历了几个月的走走停停，现在已陆续完成了无刷电调、四轴机架、遥控器多通道改造、IMU 模块、飞控板设计制作。现小有成果，公布出来和大家交流交流，以资进步由于水平所限，本人只熟悉和使用51架构的MCU，系统的所有模块都是架构在C8051F 的基础上。但四轴所涉及的原理、控制理论都是一样的原理，希望各位同好网友不吝赐教，多多指导，谢谢！！！
先贴两个图试试能否成功，下面接着来。机架打算用现有的电直尾管和管座配上硬盘片构成，电机用新西达2212 KV930，两正两反的桨用口碑不错的德国EPP1045 。
5.和到手的电机、尾管合张照.JPG (9
6.75 KB) 2009-7-13 00:10
好了，机架完成了。接下来是遥控器的改造时间
，买了个又便宜又大块的FT06-C，准备先把6通改到8通，增加两个比例通道，并且配上LCD液晶屏，用来显示控的相关参数。控的高频头还留用，PPM编码板整个换掉它。
四轴飞行器运动分析 一、飞行原理 四轴飞行器的结构形如图所示，其中同一对角线上的电机转向应该相同，不同对角线上的电机转向应该相反。这样，当飞行器平衡飞行时，陀螺效应和空气动力扭矩效应均被抵消。 与传统的直升机相比，四旋翼飞行器有下列优势：各个旋翼对机身所施加的反扭矩与旋翼的旋转方向相反，因此当电机1和电机3逆时针旋转的同时，电机2和电机4顺时针旋转，可以平衡旋翼对机身的反扭矩。四旋翼飞行器在空间共有6个自由度（分别沿3个坐标轴作平移和旋转动作），这6个自由度的控制都可以通过调节不同电机的转速来实现。其基本运动状态可分为： （1）垂直运动； （2）俯仰运动； （3）滚转运动； （4）偏航运动； （5）前后运动； （6）侧向运动；
下面将逐个说明飞行器的各种飞行姿态： 垂直运动——在图中，因有两对电机转向相反，可以平衡其对机身的反扭矩，当同时增加四个电机的输出功率，旋翼转速增加使得总的拉力增大，当总拉力足以克服整机的重量时，四旋翼飞行器便离地垂直上升；反之，同时减小四个电机的输出功率，四旋翼飞行器则垂直下降，直至平衡落地，实现了沿z轴的垂直运动。当外界扰动量为零时，在旋翼产生的升力等于飞行器的自重时，飞行器便保持悬停状态。保证四个旋翼转速同步增加或减小是垂直运动的关键。 俯仰运动——在图（b）中，电机1的转速上升，电机3的转速下降，电机2、电机4的转速保持不变。为了不因为旋翼转速的改变引起四旋翼飞行器整体扭矩及总拉力改变，旋翼1与旋翼3转速该变量的大小应相等。由于旋翼1的升力上升，旋翼3的升力下降，产生的不平衡力矩使机身绕y轴旋转（方向如图所示），同理，当电机1的转速下降，电机3的转速上升，机身便绕y轴向另一个方向旋转，实现飞行器的俯仰运动。

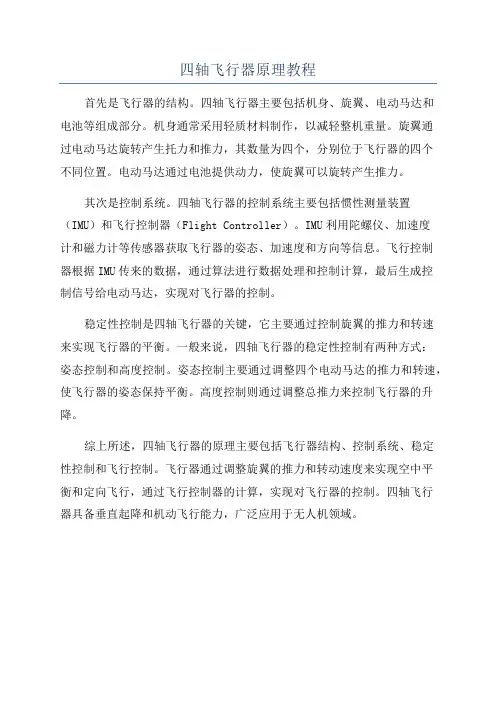

四轴（1）-飞行原理 总算能抽出时间写下四轴文章，算算接触四轴也两年多了，从当初的模仿到现在的自主创作经历了不少收获了也不少。朋友们也经常问我四轴怎么入门，今天就简单写下四轴入门的基本知识。尽量避开专业术语和数学公式。 1、首先先了解下四轴的飞行原理。 四轴的一般结构都是十字架型，当然也有其他奇葩结构，比如工字型。两种的力学模型稍微有些不一样，建议先从常规结构入手（其实是其他结构我不懂）。 常规十字型结构其他结构 常规结构的力学模型如图。 力学模型 对四轴进行受力分析，其受重力、螺旋桨的升力，螺旋桨旋转给机体的反扭矩力。反扭矩影响主要是使机体自旋，可以想象一下直升机没有尾桨的情况。螺旋桨旋转时产生的力很复杂，
这里将其简化成只受一个升力和反扭矩力。其它力暂时先不管，对于目前建模精度还不需要分析其他力，顶多在需要时将其他力设为干扰就可以了。如需对螺旋桨受力进行详细研究可以看些空气动力学的书，推荐两本， 空气螺旋桨理论及其应用（刘沛清，北航出版社） 空气动力学基础上下册（徐华舫，国防科技大学） 网易公开课：这个比麻省理工的那个飞行器构造更对口一些。 荷兰代尔夫特理工大学公开课：空气动力学概论 以上这些我是没看下去，太难太多了，如想刨根问底可以看看。 解释下反扭矩的产生： 电机带动螺旋桨旋转，比如使螺旋桨顺时针旋转，那么电机就要给螺旋桨一个顺时针方向的扭矩（数学上扭矩的方向不是这样定义的，可以根据右手定则来确定方向）。根据作用力与反作用力关系，螺旋桨必然会给电机一个反扭矩。 在转速恒定，真空，无能量损耗时，螺旋桨不需要外力也能保持恒定转速，这样也就不存在扭矩了，当然没有空气也飞不起来了。反扭矩的大小主要与介质密度有关，同样转速在水中的反扭矩肯定比空气中大。 因为存在反扭矩，所以四轴设计成正反桨模式，两个正桨顺时针旋转，两个反桨逆时针旋转，对角桨类型一样，产生的反扭矩刚好相互抵消。并且还能保持升力向上。六轴、八轴…类似。 我们控制四轴就是通过控制4个升力和4个反扭矩来控制四轴姿态。 如力学模型图，如需向X轴正方向前进，只需增加桨3的转速，减少桨1的转速，1、3桨的反扭矩方向是一样的，一个加一个减总体上来说反扭矩没变。此时飞机已经有向X轴方向的分力，即可前行。 如需向X轴偏Y轴45°飞行，那么增加桨2、3的转速，减少桨1、4的转速，即可实现。 如果将X正作为正前方，那么就是”十”模式，如果将X轴偏Y45°作为正前方向，那就是”×”模式。理论上这两种都可以飞行，”十”模式稍微比”×”模式好计算，但是”十”模式不如”×”模式灵敏。 四轴如需向任意方向飞行只需改变电机的转速，至于电机转速改变的量是多少，增量之比是多少就需要算法了。对于遥控航模，不需要知道具体到度级别的方向精度，飞行时手动实时调节方向即可。 四轴除了能前后左右上下飞行，还能自旋，自旋靠的就是反扭矩，如需顺时针旋转，只需增加桨1、3转速，减少2、4转速，注意不能只增加桨1、3而不减少2、4，这样会造成总体升力增加，飞机会向上飞的。 理想情况下，四轴结构完全对称，电机转速一样，飞机就可以直上直下飞行。但事实和理想还是有差距的，不存在完全对称的结构，也没有完全一样的电机螺旋桨。所以需要飞控模块进行实时转速调节，这样才能飞起来，不像直升机，螺旋桨加速就能飞。 2、分析完飞行原理，接下来分析四轴飞行器系统的主要部件。
DIY四轴飞行器制作过程，超清晰多图！！！本人是航模菜鸟，大概是去年11月份，迷上了四轴飞行器，经常上MK的网站看飞行录相，四轴飞行起来稳定性真好，简直是酷毙了。最终没能抵制住诱惑，冲动之下决定自已也做个来玩玩。从网上收集资料，一切从0起步。经历了几个月的走走停停，现在已陆续完成了无刷电调、四轴机架、遥控器多通道改造、IMU 模块、飞控板设计制作。现小有成果，公布出来和大家交流交流，以资进步由于水平所限，本人只熟悉和使用51架构的MCU，系统的所有模块都是架构在C8051F 的基础上。但四轴所涉及的原理、控制理论都是一样的原理，希望各位同好网友不吝赐教，多多指导，谢谢！！！ 1.从旧货摊买的两个硬盘.JPG (94.34 KB) 2009-7-13 00:06
2.费了九牛二虎之力，最后改造一个拆手机用的起子，搞定了.JPG (91.37 KB) 2009-7-13 00:06 先贴两个图试试能否成功，下面接着来。机架打算用现有的电直尾管和管座配上硬盘片构成，电机用新西达2212 KV930，两正两反的桨用口碑不错的德国EPP1045 。
学校名称： 队长姓名： 队员姓名： 指导教师姓名：2013年9月6日
摘要 本次比赛我们需要很好地控制飞行器，让它自主完成比赛应该完成的任务。 本文的工作主要针对微型四旋翼无人飞行器控制系统的设计与实现问题展开。首先制作微型四旋翼无人飞行器实验平台，其次设计姿态检测算法，然后建立数学模型并设计姿态控制器和位置控制器，最后通过实验对本文设计的姿态控制器进行验证。设计机型设计全部由小组成员设计并制作，部分元件从网上购得，运用RL78/G13作为主控芯片，自行设计算法对飞行器进行，升降，俯仰，横滚，偏航等姿态控制。并可以自行起飞实现无人控制的自主四轴飞行器。 关键字：四旋翼无人飞行器、姿态控制、位置控制
目录 第1章设计任务.................................................................................... 错误！未定义书签。 1.1 研究背景与目的........................................................................ 错误！未定义书签。 1.2 .................................................................................................... 错误！未定义书签。 1.3...................................................................................................... 错误！未定义书签。第2章方案论证.................................................................................... 错误！未定义书签。 2.1...................................................................................................... 错误！未定义书签。 .................................................................................................... 错误！未定义书签。 .................................................................................................... 错误！未定义书签。 2.2 ........................................................................................................... 错误！未定义书签。第3章理论分析与计算........................................................................ 错误！未定义书签。 ........................................................................................................... 错误！未定义书签。第4章测试结果与误差分析................................................................ 错误！未定义书签。 4.1...................................................................................................... 错误！未定义书签。 4.2...................................................................................................... 错误！未定义书签。 4.3...................................................................................................... 错误！未定义书签。 4.4 .................................................................................................... 错误！未定义书签。 ........................................................................................................... 错误！未定义书签。第5章结论心得体会............................................................................ 错误！未定义书签。 5.1 .................................................................................................................. 错误！未定义书签。.................................................................................................................. 错误！未定义书签。 2设计任务： 基本要求 （1）四旋翼自主飞行器（下简称飞行器摆放在图1所示的A区，一键式
四轴飞行器 作品说明书 摘要 四轴飞行器在各个领域应用广泛。相比其他类型的飞行器，四轴飞行器硬件结构简单紧凑，而软件复杂。本文介绍四轴飞行器的一个实现方案，软件算法，包括加速度计校正、姿态计算和姿态控制三部分。校正加速度计采用最小二乘法。计算姿态采用姿态插值法、需要对比这三种方法然后选出一种来应用。控制姿态采用欧拉角控制或四元数控制。 关键词：四轴飞行器；姿态；控制
目录 1.引言 (1) 2.飞行器的构成? (1) .硬件构成..............................................1? 机械构成 (1) 电气构成 (3) .软件构成 (3) 上位机 (3) 下位机........... . (4) 3.飞行原理........... ................................ (4) . 坐标系统 (4) .姿态的表示 (5) .动力学原理 (5) 4.姿态测量........... ................................ (6) .传感器校正 (6) 加速度计和电子罗盘 (6) 5.姿态控制 (6) .欧拉角控制 (6) .四元数控制 (7) 6.姿态计算 (7) 7.总结 (8) 参考文献 (9)
四轴飞行器最开始是由军方研发的一种新式飞行器。随着MEMS?传感器、单片机、电机和电池技术的发展和普及，四轴飞行器成为航模界的新锐力量。到今天，四轴飞行器已经应用到各个领域，如军事打击、公安追捕、灾害搜救、农林业调查、输电线巡查、广告宣传航拍、航模玩具等。 目前应用广泛的飞行器有：固定翼飞行器和单轴的直升机。与固定翼飞行器相比，四轴飞行器机动性好，动作灵活，可以垂直起飞降落和悬停，缺点是续航时间短得多、飞行速度不快；而与单轴直升机比，四轴飞行器的机械简单，无需尾桨抵消反力矩，成本低?。 本文就小型电动四轴飞行器，介绍四轴飞行器的一种实现方案，讲解四轴飞行器的原理和用到的算法，并对几种姿态算法进行比较。 2.飞行器的构成 四轴飞行器的实现可以分为硬件和软件两部分。比起其他类型的飞行器，四轴飞行器的硬件比较简单，而把系统的复杂性转移到软件上，所以本文的主要内容是软件的实现。? .硬件构成? 飞行器由机架、电机、螺旋桨和控制电路构成。 机械构成? 机架呈十字状，是固定其他部件的平台，本项目采用的是碳纤维材料的机架。电机采用无刷直流电机，固定在机架的四个端点上，而螺旋桨固定在电机转子上，迎风面垂直向下。螺旋桨按旋转方向分正桨和反桨，从迎风面看逆时针转的为正桨，四个桨的中心连成的正方形，正桨反桨交错安装。 CA D设计机架如图： 整体如图2-1： 电气构成 电气部分包括：控制电路板、电子调速器、电池，和一些外接的通讯、传感器模块。控制电路板是电气部分的核心，上面包含MCU、陀螺仪、加速度计、电子罗盘、气压计等芯片，负责计算姿态、处理通信命令和输出控制信号到电子调速器。电子调速器简称电调，用于控制无刷直流电机。 电气连接如图2-2所示。 .软件构成
用户名 UID Email 请登录后使用快捷导航 没有帐号？注册 窗体顶端 找回密码 密码注册 窗体底端 快捷导航 首页迟些门户开放时，指向门户首页 全部贴汇总 技术贴汇总所有技术性的帖子汇总，方便阅读 非技术汇总所有非技术性的帖子汇总，方便阅读 帮助Help 无图快速版 阿莫电子邮购本论坛由阿莫电子邮购独家赞助 窗体顶端 搜索热搜: 雕刻机阿莫淘金春风电源 窗体底端 本版 用户 amoBBS 阿莫电子论坛?论坛首页? 机械电子? 四轴飞行? 多旋翼直升机(四轴飞行器)之开源整合平台[电路模组原理... / 4 页下一页 返回列表 查看: 15733|回复: 126 多旋翼直升机(四轴飞行器)之开源整合平台[电路模组原理图] [复制链接] 电梯直达
1楼 发表于2011-1-20 12:12:02|只看该作者|倒序浏览 一、相关技术文件: 1. 程式控制基底ATmega 8 ATmega8 技术文件点击此处下载ourdev_611065Q176XE.PDF(文件大小:2.45M) (原文件名: ATmega8_cn.PDF) 2. 无线模组 CC2500 (2.4G Hz 无线IC) 技术文件点击此处下载ourdev_611064KBBYJG.pdf(文件大小:1.26M) (原文件名: cc2500_cn.pdf) RDA T212 (PA+LNA) 技术文件点击此处下载ourdev_611063XH619C.pdf(文件大小:229K) (原文件名: RDA_T212.pdf) RDA ES02 (SP2T Switch )技术文件点击此处下载ourdev_611062ACP4OA.pdf(文件大小:29K) (原文件名: RDA_ES02.pdf) 3. 无刷马达电子调速模组 FDS7764A (N-Channel) 技术文件点击此处下载ourdev_612408FW8MGC.pdf(文件大小:273K) (原文件名:FDS7764A.pdf) TPC810 (P-Channel) 技术文件点击此处下载ourdev_612409Y3Y2UA.pdf(文件大小:293K) (原文件名:TPC8103.pdf) 4. 液晶萤幕显示模组 16x02 (液晶萤幕) 技术文件点击此处下载ourdev_612410MVKKXZ.zip(文件大小:365K) (原文件名:LCD_1602.zip) 5. MAG 9 FOD 飞行姿态感测模组(3轴磁力计＋3轴线性加速计＋3轴陀螺仪) LSM303DLH (磁力计＋线性加速计) 技术文件点击此处下载ourdev_612411H66HEH.zip(文件大小:2.02M) (原文件名:LSM303DLH.zip) IMU-3000 (陀螺仪) 技术文件点击此处下载ourdev_612412ORGL5T.zip(文件大小:1.93M) (原文件名:IMU_3000.zip) 6. GPS模组 U-BLOX NEO-5Q (GPS) 技术文件点击此处下载ourdev_612413K5MRZI.zip(文件大小:3.03M) (原文件名:NEO_5.zip) 7. 超音波测距模组 HIN-232 (RS-232 5V至10V升压IC) 技术文件点击此处下载ourdev_612414E8JL5V.pdf(文件大小:564K) (原文件名:HIN232.pdf) LM-324 (OP) 技术文件点击此处下载ourdev_612415WGYN7Y.pdf(文件大小:599K) (原文件名:LM324.pdf) 二、TWI(I2C) 通讯规划(用于各个电路模组通讯) M8 TWI(I2C) 规划(PDF档) 电路图档(Eagle档) 点击此处下载ourdev_611067JVY9ZR.zip(文
四旋翼无人机制作飞行（小学组） 技术要求： （1）四旋翼无人机模型现场制作，散件组装。参与现场制作并用现场制作四旋翼飞行的成绩系数1.5，非现场制作商品机系数1。 （2）飞行控制器组委会统一提供，旋翼数量为四旋翼，四轴机架对角电机轴距≤350MM，动力电池电压≤11.1V，无GPS装置加装，螺旋桨直径尺寸≤9寸。遥控器选用2.4G设备。 竞赛方法： 1.一人一机，自行准备安装调试的工具、接线板等设备设施。 2.选手在比赛前将飞行器拆散，拆散后必须等待裁判确认。飞行器拆散要求：通电部分之间互不连接,机架拆散。 3.选手在准备区搭建、调试四轴飞行器（时间120分钟），准备比赛器材。搭建调试过程中，选手应注意人身和财产安全，文明有序。 4.搭建结束后，选手在规定时间内上交四轴飞行器至指定地点，按比赛顺序号（赛前随机设置）准备比赛。第一轮比赛结束后选手可领回四轴飞行器进行调试，准备第二轮比赛。 5.根据比赛顺序，选手在指定赛场的等候区等待进场比赛，不得影响其他选手比赛。 6、裁判宣布“比赛开始”的同时，计时开始。 7、飞行过程中飞行器不得飞跃安全线，飞跃安全线立即终止该
学员比赛并判定0分。 8、计时停止代表比赛结束。以下情况计时停止：a）选手完成任务；b）飞行器有零件脱落；c）裁判认为出现其他应该停止计时的情况。 成绩评定： 比赛任务分值：总分120分 在起飞框架内垂直起飞至目视水平高度（20分），悬停5秒（10分）。正向穿越龙门（20）。拍摄并读出围栏数据（50）。返航着陆，分值区域现场抽签（20、10、5），着陆支架跨界按低分计，着陆区域外为0分。比赛标准时间为100秒，正负时间差以秒为单位，每差1秒总分扣1分。读出围栏数据（不计入飞行时间） 以飞机飞行实际分值计算成绩，如成绩相同以所用时间作为评定成绩。 场地：
四旋翼飞行器无刷直流电机调速系统的设计 孟磊，蒋宏，罗俊，钟疏桐 武汉理工大学自动化学院、武汉理工大学信息工程学院 摘要，关键字：略 近年来，无人机的研究和应用广泛受到各个方面的重视。四旋翼飞行器作为无人机的一种，能够垂直起落、空中悬停、可适用于各种飞行速度与飞行剖面，具有灵活度高、安全性好的特点，适用于警务监控、新闻摄影、火场指挥、交通管理、地质灾害调查、管线巡航等领域实现空中时时移动监控。 四旋翼飞行器的动力来源是无刷直流电机，因此针对该型无刷直流电机的调速系统对飞行器的性能起着决定性的作用。为了提高四旋翼飞行器的性能，本文设计制作了飞行试验平台，完成了直流无刷电机无感调速系统的硬件、软件设计。通过实验证明该系统的设计是可行的。 四旋翼飞行器平台结构 四旋翼平台呈十字形交叉，有四个独立电机驱动螺旋桨组成。当飞行器工作时，平台中心对角的螺旋桨转向相同，相邻的螺旋桨转向相反同时增加减少四个螺旋桨的速度，飞行器就垂直上下运动；相反的改变中心对角的螺旋桨速度，可以产生滚动、俯仰等运动。结构图如下： 四旋翼飞行器的控制系统分为两个部分：飞行控制系统和无刷直流电机调速系统。飞行控制系统通过IMU惯性测量单位（由陀螺传感器和加速度传感器组成）检测飞行姿态，通过无线通讯模块与地面遥控器通信。4个无刷直流电机调速系统通过I2C总线与飞行控制器通信，通过改变4个无刷直流电机的转速来改变飞行姿态，系统采用12V电池供电。控制系统结构图如下：
无刷直流电机调速系统 无刷直流电动机既具有运行效率高、调速性能好，同时又具有交流电动机结构简单、运行可靠、维护方便的优点，是电机主要发展方向之一，现已成功运用与军事、航空、计算机数控机床、机器人、电动自行车等多个领域。在该四旋翼飞行器上使用了新西达2217外转子式无刷直流电机，其结构为12绕组7对磁极，典型KV值为1400. 通常无刷直流电机的控制方式分为有位置传感器控制方式和无位置传感器控制方式。有位置传感器控制方式通过再定子上安装电磁式、光电式或者磁敏式位置传感器来检测转子的位置，为驱动电路提供转向信息。无位置传感器的控制方式有很多，包括磁链计算法‘反电动势法、状态观测器法、电感法等。在各种无位置传感器控制方法中，反电动势法是目前技术最为成熟的、应用最为广泛的一种位置检测方法。本系统采用的饭店董事过零检测法是反电动势法中的一种，通过检测各相绕组反电动势的过零点来判断转子的位置。根据无刷直流电机的特性，电机的最佳转向时刻是想反电动势过零点延迟30电角度的时刻，而该延迟的电角度对应的时间可以有两次过零点时间间隔计算得到。 无刷直流电机调速系统硬件设计 该无刷直流电机调速系统有三相全桥驱动电路、反电势过零电路、电流电压检测电路组成电机驱动器。使用一片ATmega8单片机作为控制器，该单片机内部集成了8kB的flash，最多具有23个可编程的I/O口，输出时为推挽结构输出，驱动能力较强。片上集成了AD 转换器、模拟比较器、通用定时器、可编程计数器等资源。 三相全桥驱动电路利用功率型MOS管作为开关器件，选用P型MOS管FD6637与N型MOS管FD6635搭配使用，设计容量为允许通过的最大电流为30A。FD6637的开关利用三极管9013进行驱动、FD6635的开关直接用单片机的I/O口进行驱动。电路如图3所示。通过R17、R19、R25来减少下管FDD6635的栅极充电电流峰值，防止震荡并保护MOS管；R16、R23、R24作为下拉电阻，保证下关的正常导通与关断；R2、R5、R8作为上管栅极上拉电阻，阻值选择470Ω，既保证了MOS管的开关速率不降低，同时也防止三极管Ic电流过大。A+、B+、C+提供驱动桥的上桥臂的栅极导通信号，分别通过ATmega8的三个硬件PWM通道驱动，通过改变PWM信号的占空比来实现电机调速；A-、B-、C-提供下桥臂栅极驱动信号，由单片机的I/O口控制，只有导通和关闭两种状态。
四轴飞行器制作应用实例大全 玩四轴这个东西，不是发明创造，人家懂只是知道得比你早一点，新手们入手四轴飞行器总是抱怨苦于无人可以指导，可是莫怪我等无言呀，往往一种问题有好几种原因，有时我是这么解决就好了，到你那边就不行了，所以玩四轴还是需要有扎实的基础，下面这些四轴设计实例是玩四轴总结出来的，有些是老前辈传授的，这些都是飞行模友的智慧。玩四轴不要怕当新鸟，老鸟也是新鸟飞出来的。 1. 微型四旋翼航拍器 本四旋翼航拍器采用OV7725C彩色摄像头，飞控板主控芯片为STM32，遥控器主控芯片为STM32，本系统在正常飞行过程中，通过按下遥控器，右键即可拍下此刻的照片，并实时存储到SD卡中，四轴和遥控器均已集成锂电池智能充电功能，通过USB数据线直接插入电脑即可充电。飞行器稳定，算法成熟，适合有一定基础的人开发。 2. mini小型四轴飞行器 网络上的小型四轴飞行器的PCB板都是要打烊的，打样的价格非常昂贵，我们学生党要怎么吧这么复杂的电路自己做出来呢，本人在集成飞小飞机上进行有效的更改，自己用普通做板的方式自己做出来了亲测成功哦。 3. STM32F103T8U6 +MPU6050微型四轴飞行器开源程序和PCB图有上位机 这个微型四轴飞行器使用的是STM32F103T8U6（STM 32F103T8U6数据手册）+MPU6050（MPU6050数据手册）等，开源程序和PCB图、有上位机，分享给大家学习。附件提供了飞行器原理图和PCB、飞行源码、测试程序、上位机软件、相关芯片资料。 4. 基于WiFi通信的四旋翼无人飞行控制器 目标是使用STM32开发板并配合由Altium Designer电路板设计软件绘制的扩展板设计实现一套四旋翼无人飞行器控制器系统，同时完成一套PC端和手机端APP地面站控制软件的编写，并加入GPS进行惯性导航，使飞行器能够在地面站或遥控器的控制下完成平稳高速飞行，并能够实现空中自稳。飞行器能够按地面站规划的路径实现自主巡航，并可携带摄像设备完成空中拍摄任务。四旋翼无人飞行控制器已经经过验证，可以飞起来了，放心使用。 5. STM32 WIFI 四轴飞行器全部资料 采用WIFI技术控制飞行器，简单又方便，只要你有安卓手机就可以了，有做好的安卓AP，直接安装即可，附件有1.有原理图，pcb文件99和AD都可以打开；2.源代码,有STM32源码，有测试程序和主程序，焊接好后方便大家测试用的。采用了RT_THREAD操作系统3.芯片资料；4.wifi开发手册和使用指南；5.有安卓上位机软件，有2.3版本和4.0版本。 6. 匿名迷你四轴飞行器，飞行器里的行家 资源包含主板PCB源码，遥控器源码， CPU: STM32F103CB（STM32F103CB数据手册） 2.4G: NRF24L01（NRF24L01数据手册） 电子罗盘：HMC5883（HMC5883数据手册） 陀螺仪+加速度计：MPU-6050 （MPU-6050数据手册） 电机:7*16
四轴飞行器实践教程 （内部资料） 大学霸 https://www.doczj.com/doc/1412870872.html,
·2· 四轴飞行器实践教程（内部资料）——https://www.doczj.com/doc/1412870872.html,版权所有 四轴飞行器实践教程（内部资料）——https://www.doczj.com/doc/1412870872.html,版权所有
四轴飞行器实践教程（内部资料）——https://www.doczj.com/doc/1412870872.html,版权所有四轴飞行器实践教程（内部资料）——https://www.doczj.com/doc/1412870872.html,版权所有·3· 第1章什么是飞行器 四轴飞行器是飞行器的一个类别。我们现在先来了解一下飞行器的历史、分类和原理等常识性内容，再开始进入真正的四轴飞行器的制作。 1.1 飞行器的历史 人类自古到今，无时无刻不在想着怎么能让自己翱翔在广阔的天空中。从古代会飞的神仙，一直到现在的飞机、航天飞机和人造卫星，人类一直在追求飞得更高、更快！在本书开始我们四轴飞行器的制作之前，我们先观摩一下关于飞行的历史和定义。 1.1.1 飞行器的定义 飞行器，字面意思理解为可以飞行的机器或者器械。而这里飞行可以认为是在人类生存的大气环境中飞行。不过，同样可以广义的认为在大气外的环境中飞行。所以可这样定义：在大气层内、外飞行的器械即为飞行器（英文名称可以为：flight vehicle，aerospace vehicle，flying machine）。一些常见的飞行器（如图1.1）有飞机、滑翔翼、热气球、航天飞机和人造地球卫星等。 图1.1 飞行器举例 1.1.2 飞行器的发展 在人类历史的长河中飞行的梦想又来已久。有图1.2为证，不管是长了翅膀的天使，还是可以腾云驾雾的神仙，这都表明古时候人类已经十分渴望像鸟儿一样飞翔在天空中。在这飞翔渴望的驱使下，人
四轴飞行器名词解释 网上找的，自己稍微整理的一下： 1、遥控器篇 什么是通道？ 通道就是可以遥控器控制的动作路数，比如遥控器只能控制四轴上下飞，那么就是1个通道。但四轴在控制过程中需要控制的动作路数有：上下、左右、前后、旋转 所以最低得4通道遥控器。如果想以后玩航拍这些就需要更多通道的遥控器了。 什么是日本手、美国手？ 遥控器上油门的位置在右边是日本手、在左边是美国手，所谓遥控器油门，在四轴飞行器当中控制供电电流大小，电流大，电动机转得快，飞得高、力量大。反之同理。判断遥控器的油门很简单，遥控器2个摇杆当中，上下板动后不自动回到中间的那个就是油门摇杆。 2、飞行控制板篇 飞控的用途？ 四轴飞行器相对于常规航模来说，最最复杂的就是电子部分了。之所以能飞行得很稳定，全靠电子控制部分对四轴飞行状态进行快速调整。在常规固定翼飞机上，陀螺仪并非常用器件，在相对操控难度大点的直机上，如果不做自动稳定系统，也只是锁尾才用到陀螺仪。四轴飞行器与其不同的地方是必须配备陀螺仪，这是最基本要求，不然无法飞行，更谈不上飞稳了。不但要有，还得是3轴向(X、Y、Z)都得有，这是四轴飞行器的机械结构、动力组成特性决定的。在此基础上再辅以3轴加速度传感器，这6个自由度，就组成了飞行姿态稳定的基本部分，也是关键核心部分---惯性导航模块，简称IMU。飞行中的姿态感测全靠这个IMU了，可见它是整架模型的核心部件。 什么是x模式和+模式？说白了就是飞行器正对着你本人的时候是呈现X形状还是+形状，之前有介绍过四轴原理的，前进的时候后面加速前面减速两侧不变那个是针对+模式的，而如果是X模式的话，前进就需要后面两个同时加速，前面两个同时减速了。据说X模式的稳定性比+模式的稳定性要高点。 注意：考虑到飞控板上的陀螺仪安装的是固定的，所以，模式不同的话飞控板的安装方向也是不同的。 3、电调篇 为什么需要电调？ 电调的作用就是将飞控板的控制信号，转变为电流的大小，以控制电机的转速。 四轴飞行器四个桨转动时的离心力是分散的。不象直机的桨，只有一个能产生集中的离心力形成陀螺性质的惯性离心力，保持机身不容易很快的侧翻掉。所以通常用到的舵机控制信号更新频率很低。四轴为了能够快速反应，以应对姿态变化引起的飘移，需要高反应速度的电调，常规PPM电调的更新速度只有50Hz左右，满足不了这种控制所需要的速度，且PPM电调MCU内置PID稳速控制，能对常规航模提供顺滑的转速变化特性，用在四轴上就
四轴飞行器DIY入门篇二：部件组装及试飞 前一篇介绍了四轴飞行器的主要部件，大家对四轴也有了一个大概的认识，本篇就请大家一起来动手组装、调试四轴。 正式开工前先列一个配件清单，每个配件都有价位不等的商品可供选购，根据大家的预算可以自由组合，最低大约900块可以组装一架能飞起来的四轴~ 在“其他配件”栏，楼主没有列出具体价格，因为这些配件有些朋友可能已经有了，比如电烙铁，绑带，还有就是一些零件可以在买主要配件时找卖家附送，比如桨保护器，香蕉头等。 下面正式开工： 第一步，连接电机和电调：
电机和电调各有三根线，现在连接时无需考虑对应关系，后续调试时根据电机选择方向再做调整：

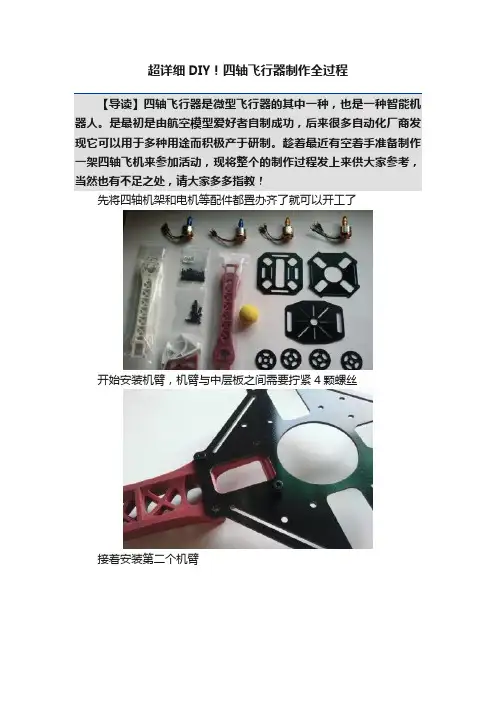

注意：香蕉头和T插的焊接一定要牢固，不能有虚焊，否则后续飞行会有很大的炸机隐患！！！ 焊接教程可参看此视频，如果手艺不到家可请卖家代劳。 接好的四个电机电调，楼主没有用桨夹，用的是桨保护器，方便试飞，正式飞行时还是建议用桨夹比较安全： 第二步，组装机架 商品机架都有说明书，大家照说明书组装即可，楼主之前用的铝合金600机架好旧了，为了这篇经验，楼主做了个“日”字机架，成本大约30块钱，如果这个机架好飞，后续再考虑用碳纤管。简单描述下制作过程： 材料：两根1米长的16mm玻纤管，16mmPVC三通6个，轻木一根，绑带若干,502胶水； 1.将玻纤管切为四根330mm长的短管，轻木也切为330mm长，用PVC三通连接玻纤管和轻木，连接处点上502；红色PVC三通为头位标示，蓝色PVC三通为尾部标示；
2.在连接轻木的三通上钻一个孔，不要钻透，在小孔里面插一小段碳杆，滴上502固定，防止轻木移位；对了，做这一步之前最好找个水平仪矫正轻木到水平位置；
四轴飞行器DIY入门篇一：主要部件介绍及选购 为啥要玩四轴呢？第一是四轴DIY的门槛近些年一路走低，各式各样的飞控层出不穷（这里要感谢那些Do飞控的大神们！），不必花费太多就能拥有一架四轴飞行器；第二就是咱能飞的空间越来越萎缩，想方便的在市内去飞固定翼实在是难找地方，四轴无需太大的场地就能爽飞。 什么是四轴飞行器？ 通俗点说就是拥有四个独立动力旋翼的飞行器，四轴飞行器是多轴飞行器其中的一种，常见的多轴飞行器有两轴，三轴，四轴，六轴，八轴。 四轴飞行原理 为什么四轴能飞起来？没有机翼，升降舵，方向舵，他怎么控制升降/方向？ 飞行器的主要飞行动作有垂直（升降）运动，俯仰运动，前后运动，横滚运动，侧向运动，偏航运动： 垂直（升降）运动最好理解，就是油门控制，推油门上升，拉油门降低，所有升力来自旋翼。 仰俯运动，在固定翼中是靠推拉升降舵来实现，四轴则是通过控制其中2个（或4个）轴线上的电机转速来实现，如下图所示：1号电机提速，3号电机降速，四轴延X轴方向仰起。并且，仰俯运动的同时，四轴也会做前后运动，四轴发生一定程度的倾斜，从而使旋翼拉力产生水平分量，因此可以实现飞行器的前飞运动。向后飞行与向前飞行正好相反而已。
横滚运动，在固定翼中是靠控制副翼来实现，四轴则也是通过控制其中2个（或4个）轴线上的电机转速来实现，和仰俯运动控制方式一样，只是作用的电机不同而已，如下图所示：4号电机提速，2号电机降速，四轴延Y轴方向翻滚。并且，小幅度的横滚运动，会导致四轴做侧向运动。 偏航运动，在固定翼中是靠控制方向舵来实现，四轴则是通过反扭力来实现。旋翼转动过程中由于空气阻力作用会形成与转动方向相反的反扭力，为了克服反扭力影响，四个旋翼，两个正转，两个反转，且对角线上的来自4各个旋翼转动方向相同；反扭力的大小与旋翼转速有关，当四个电机转速相同时，四个旋翼产生的反扭力相互平衡，四旋翼飞行器不发生转动；当四个电机转速不完全相同时，不平衡的反扭力会引起四旋翼飞行器水平转动，从而实现偏航运动，入下图所示：1,3号电机转速提高，2,4号电机转速降低，四轴就会水平旋转起来，由于总体的升力不变，所以不会导致四轴上升/下降。 四轴飞行器的类型 根据电机分布的位置，常见的四轴飞行器类型有以下几种：
1、互补滤波算法 互补滤波器作为一种频域滤波器，常用于融合来自不同传感器测量得到的数据。一般地，互补滤波器包含至少两种频率特性互补的输入信号。例如，对于陀螺仪和加速度计解算姿态这一双输入系统，两个输入量都能分别对姿态角进行解算，其中加速度计输入量包含高频，应通过低通滤波器来滤除；陀螺仪则包含低频噪声（积分漂移），应采用高频滤波器滤队。两者的频率特性互补，可用互补滤波思想进行姿态解算，最终输出较准确信号。 2、四元数表示姿态角 运用互补滤波与卡尔曼滤波思想进行姿态整合的过程归根结底都是利用加速度计解算出的姿态角去修正陀螺仪积分的漂移误差. 这两种方法在姿态融合过程中姿态角的表示形式都是欧拉角表示.但是用欧拉角进行姿态解算在大角度计算时会出现万向节锁(角度为90度时加速度计进行姿态解算的反三解函数无解),为了避免该问题,可采用四元数来解算姿态. 四元数的优点： ·四元数不会存在欧拉角的万向节死锁的问题 ·四元数由4个数组成2个四元数之间更容易插值 ·对四元数规范化正交化计算更加容易 3、MPU6050 DMP内部四元数解算功能 运动控制传感器MPU6050提供了DMP内部四元数解算功能，可以直接输出四元数数据。它除了提供三轴陀螺仪和三轴加速度计传感器的16位ADC信号采集功能之外，还集成了数字低通滤波器和数字运动处理DMP，可以直接输出经低通滤波处理和四元数姿态解算后的四元数数据。将该四元数转换为欧拉角，可以得到准确的俯仰角和橫滚角。 4、PID 控制
由自动控制原理可知，采用角速度反馈闭环控制可有效增加系统稳定性，因此，在进行状态角控制之前需设计姿态角速度增稳内环控制。同时，系统最终控制量为空间位置，因此需要增加外环位置控制。由此得到四轴飞行器俯仰角方向整体控制结构： 4.1、PID 控制 比例控制指的是使用一个比例系数对输入量与期望量的差进行放大或缩小。不过单纯的比例控制会产生静态误差（误差不会收敛于0），所以这时要加入积分控制，对误差进行积分再乘以积分系数，误差累计越大积分控制的比重越大。其优点是可以消除静态误差；其缺点是不稳定，会使系统产生振荡。微分控制是预测系统的变化趋势。当输入的数据缓慢变化时微分项不起作用，当产生一个阶跃响应瞬间发生变化时，微分项发挥作用，做“超前控制”。 4.2串级PID 当将两个PID串联起来,用第一个PID的输出量作为第二个PID的输入量,第一个PID的期望量为期望达到的角度,第二个PID的期望量为此时该轴的角速度,角度环为1级PID为外环,角速度环为2级PID为内环 串级PID较单级PID的优点是,作为内环的角速度由陀螺仪采集数据输出,采集值一般不存在受外界影响的情况,抗干扰能力强,并且角速度变化灵敏,当受外界干扰时,回复迅速,这样使四轴在飞行时抗干扰能力强,飞行更稳定. 4.3PID调试过程详解--P64
四轴飞行器作品说明书
四轴飞行器在各个领域应用广泛。相比其他类型的飞行器，四轴飞行器硬件结构简单紧凑，而软件复杂。本文介绍四轴飞行器的一个实现方案，软件算法，包括加速度计校正、姿态计算和姿态控制三部分。校正加速度计采用最小二乘法。计算姿态采用姿态插值法、需要对比这三种方法然后选出一种来应用。控制姿态采用欧拉角控制或四元数控制。 关键词：四轴飞行器；姿态；控制
1.引言 (1) 2.飞行器的构成 (1) 2.1.硬件构成 (1) 2.1.1.机械构成 (1) 2.1.2.电气构成 (3) 2.2.软件构成 (3) 2.2.1.上位机 (3) 2.2.2.下位机........... . (4) 3.飞行原理........... ................................ (4) 3.1. 坐标系统 (4) 3.2.姿态的表示 (5) 3.3.动力学原理 (5) 4.姿态测量........... ................................ (6) 4.1.传感器校正 (6) 4.1.1.加速度计和电子罗盘 (6) 5.姿态控制 (6) 5.1.欧拉角控制 (6) 5.2.四元数控制 (7) 6.姿态计算 (7) 7.总结 (8) 参考文献 (9)
1.引言 四轴飞行器最开始是由军方研发的一种新式飞行器。随着MEMS传感器、单片机、电机和电池技术的发展和普及，四轴飞行器成为航模界的新锐力量。到今天，四轴飞行器已经应用到各个领域，如军事打击、公安追捕、灾害搜救、农林业调查、输电线巡查、广告宣传航拍、航模玩具等。 目前应用广泛的飞行器有：固定翼飞行器和单轴的直升机。与固定翼飞行器相比，四轴飞行器机动性好，动作灵活，可以垂直起飞降落和悬停，缺点是续航时间短得多、飞行速度不快；而与单轴直升机比，四轴飞行器的机械简单，无需尾桨抵消反力矩，成本低。 本文就小型电动四轴飞行器，介绍四轴飞行器的一种实现方案，讲解四轴飞行器的原理和用到的算法，并对几种姿态算法进行比较。 2.飞行器的构成 四轴飞行器的实现可以分为硬件和软件两部分。比起其他类型的飞行器，四轴飞行器的硬件比较简单，而把系统的复杂性转移到软件上，所以本文的主要内容是软件的实现。 2.1.硬件构成 飞行器由机架、电机、螺旋桨和控制电路构成。 2.1.1.机械构成 机架呈十字状，是固定其他部件的平台，本项目采用的是碳纤维材料的机架。电机采用无刷直流电机，固定在机架的四个端点上，而螺旋桨固定在电机转子上，迎风面垂直向下。螺旋桨按旋转方向分正桨和反桨，从迎风面看逆时针转的为正桨，四个桨的中心连成的正方形，正桨反桨交错安装。 CA D设计机架如图：
四轴飞行器的基本相关知识： 四轴，顾名思义就是有四根轴的飞行器，它可以垂直起降，但与直升机又大不相同，是这几年来迅速兴起的一种飞行器 本教程制作的是轴距550mm的1kg级别四轴飞行器，可以满足航拍（平民级别）等一系列需求，载重余量较大，扩展性也高。 组成部分： 无刷电机*4 无刷电调*4 飞控板*1 电池 遥控器 四轴机架 名词解释： 无刷电机： 指航模用的三相交流无刷电机，低端品牌有新西达，好一点的有朗宇等； 在这里我们选择2212级别kv850-1050之间的无刷电机 （想知道具体是什么样的电机？TB一下“2212 kv1000”） 很多人会问为什么不用直流电机？ 第一马力不够；第二自重太大；第三寿命太短；第四转速太高；第五效率低下；第六实践证明直流电机不适合做四轴动力。 不要和我说空心杯，那是玩具四轴用的。 无刷电调： 即输出三相交变电流的电子调速器因为我们用电池供电，输出的是直流，需要经电子调速器（简称电调）转换成三相交流电。同时电子调速器可以接受遥控信号从而调整电机转速。 这里我们选用20A ~30A 的电调，同样也有低端电调比如新西达，建议入门的话采用好盈20A电调。（想了解更多有关电调？TB一下“无刷电调20A”） 飞控板：即飞行控制板，是飞行器的灵魂！！
飞控板的基本功能就是协调四个电机的转速，比如要悬停，它就不停修正各个电机转速达到悬停，此时你不需要手动修正就可以问问地悬停了（我们称为自稳模式）；要前进，则四轴后方的电机转速增加，四轴被“顶”向前；后退，左移，右移同理；要旋转，则通过调整对角两个电机转速实现，这个以后再说。 一般飞控板除了自稳之外，还各自支持不同功能，如航拍云台控制、led夜航灯、gps模块等。 入门可以选择玉兔飞控、mmc10(FF)飞控等，价格便宜，也相对容易调试。友情提醒：千万不要贪便宜去买KK飞控，你会后悔死的；也不要买MWC！！ 图为玉兔飞控 接下来讲讲电池。 我们用锂聚合物电池，而且是大容量锂聚合物，而且是20倍放电电池，而且是三片电芯串联，也就是3.7*3=11.1V电压！ 哪里去买到这样的电池，还要自己串联？ 淘宝已经给你准备好了。。。。直接搜“2200mah 11.1V 20C”吧，这就是我们需要的电池了 这个型号的电池，放电能力可达到44A（也就是2.2A*20C=44A），而我们四轴的悬停功率大概在100多瓦，足够了
