中厚板的控制轧制与控制冷却工艺
孙洪亮
（材料成型及控制工程，1233010149）
【摘要】近三十年以来，控制轧制和控制冷却技术在国外得到了迅速的发展，各国先后开展了多方面的理论研究和应用技术研究，并在轧钢生产中加以利用，明显的改善和提高了钢材的强韧性和使用性能，为了节约能耗、简化生产工艺和开发钢材新品种创造了有力条件。目前国内外大多数宽厚板厂均采用控制轧制和控制冷却工艺,生产具有高强度、高韧性、良好焊接性的优质钢板。控制轧制和控制冷却工艺的开发与理论研究进一步揭示了热变形过程中变形和冷却工艺参数与钢材的组织变化、相关规律以及钢材性能之间的内在关系，充实和形成了钢材热变形条件下的物理冶金工程理论，为制定合理的热轧生产工艺提供理论依据。关键词:宽厚板厂，控制轧制，控制冷却
【关键词】控制轧制；控制冷却；冷却段长度
In the controlled rolling and controlled cooling technology of plate Abstract：For nearly 30 years, controlled rolling and controlled cooling technology obtained the rapid development in foreign countries, and countries successively carried out various theoretical research and applied technology research, and tries to use in the production of steel rolling, the obvious improve and enhance the tenacity of steel and the use of performance, in order to save energy consumption, simplify production process and development of new steel varieties created favourable conditions. Most lenient plate factory at home and abroad adopt controlled rolling and controlled cooling technology, production has high strength, high toughness and good weldability of high qualified steel plate. Controlled rolling and controlled
cooling technology development and theory research of further reveals that the thermal deformation in the process of deformation and cooling process parameters and the change of the organization of the steel, the relevant laws and the internal relations between steel performance, enrich and formed steel thermal deformation under the condition of physical metallurgy engineering theory, to provide theoretical basis for reasonable hot-rolling process. Keywords: generous plate factory, controlled rolling and controlled cooling
Key Words:Control rolling; Controlled cooling; Cooling length
1引言
近代工业发展对热轧非调质钢板的性能要求越来越高，除了具有高强度外，还要有良好的韧性、焊接性能及低的冷脆性。目前世界上许多国家都利用控轧和控冷工艺生产高寒地区使用的输油、输气管道用钢板、低碳含铌的低合金高强度钢板、高韧性钢板，以及造船板、桥
梁钢板、压力容器用钢板等。
控制轧制工艺的机理和特点：控制轧制工艺是指钢坯在稳定的奥氏体区域（Ar3）或在亚稳定区域（Ar3～Ar1）内进行轧制，然后空冷或控制冷却速度，以获得铁素体与珠光体组织，某些情况下可获得贝氏体组织。现代控制轧制工艺应用了奥氏体的再结晶和未再结晶两方面的理论，通过降低板坯的加热温度、控制变形量和终轧温度，充分利用固溶强化、沉淀强化、位错强化和晶粒细化机理，使钢板内部晶粒达到最大细化从而改变低温韧性，增加强度，提高焊接性能和成型性能。所以说，控制轧制工艺实际上是将形变与相变结合起来的一种综合强化工艺。
2文献综述

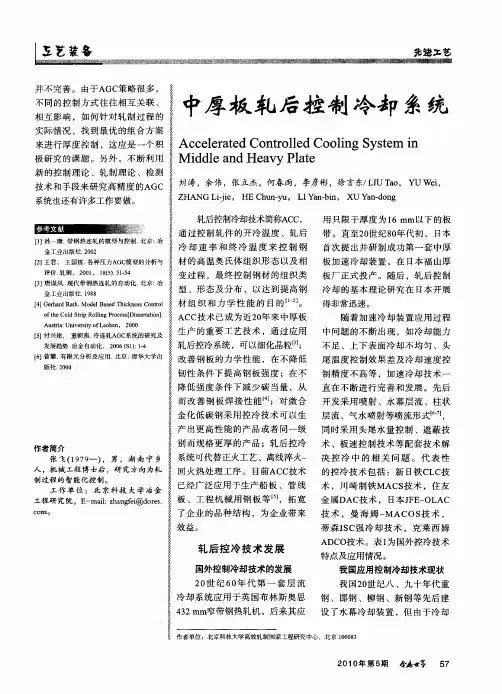

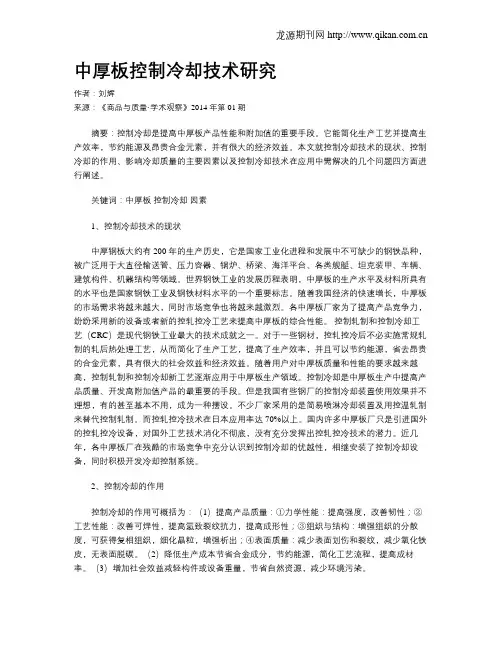

2.1控制冷却系统的分类
2.1.1冷却方式
按冷却方式的不同,加速冷却可以归纳为三种类型。
（1）同时冷却方式。即钢板进入冷却装置后，同时向钢板全长喷水使钢板达到规定的温度。为了避免因辊道与钢板下表面的长时间接触造成冷却不均，冷却装置所在辊道具有摆动功能。冷却装置的长度比最大的控冷轧件长度略长。同时冷却方式可减少钢板头尾温差。（2）连续冷却方式。即钢板在通过控制冷却装置的过程中，边前进，边冷却，使之从头至尾渐次达到规定的终冷温度。这是目前世界上采用最多的冷却方式。
（3）兼容冷却方式。当钢板较厚较短时，可采用同时冷却方式；当钢板较长时，可采用连续冷却方式。
2.1.2冷却状态
冷却状态是指钢板在控制冷却是否处于压力结束状态。钢板在辊压状态下称为约束型冷却，反之，称为非约束型冷却。约束型冷却装置主要用于直接淬火处理。
通过改善冷却均匀性，一些新建的控制冷却装置实现了在非约束型冷却方式下对钢板的直接淬火处理。
2.1.3喷水方式
按喷水方式主要可以将冷却系统分为：层流、水幕、高压喷嘴、气水冷却等方式。主要特点比较如下：
高压喷嘴（MLPIC）特点：高密度、高压力的冷却水可连续到达钢板表面并形成紊流，水压可高达5bar，冷却水渗透性高，适合汽膜较厚的情况；冷却速度调节范围较宽，可用于加
速冷却和直接淬火。耗水量大，对水质要求高，喷嘴易堵塞。
集管层流冷却特点：水流为层流状，钢板冷却均匀，可冷却厚度20～50mm厚的钢板；需要的冷却区长，不易实现高冷速，不适合直接淬火冷却，对水质要求较高。
水幕冷却特点：水流为层流状，没有相邻水柱在冲击钢板时形成的干扰；冷却效率最高，对水质要求不严，冷却速度调节范围小，对需低速冷却的厚钢板不适用。
气水冷却（ADCO）特点：采用压缩空气使水雾化，钢板冷却均匀，冷却速度调节范围最宽。设备管线复杂，噪声大。
2.2冷却装置与矫直机的关系
（1）紧凑式。控制冷却装置与热矫直机紧靠布置，同步操作，适合于厂房受限制的旧厂改造。
（2）分离式。控制冷却的钢板完全离开控制冷却设备后再进入矫直
机。
矫直速度和冷却装置内钢板移动速度一般均为0~2.5m/s。两者工艺速度存在同步的条件，但也存在不利的影响。冷却段钢板的速度根据钢种和规格确定。而矫直速度还应参照板形情况。薄规格钢板冷却时移动速度一般较快。如果钢板强度高，钢板与矫直辊间的接触面减小，摩擦力小，矫直速度高时可能出现打滑。
2.3确定冷却装置位置的因素
（1）冷却装置应靠近轧机。轧件在轧机中结束变形后，将产生晶粒组织的回复和静态再结晶。以C含量（质量分数）0.2%，变形量30%的钢为例，950℃时变形完成后的第10s，60%的奥氏体晶粒发生了再结晶。钢板终轧至冷却开始的时间不宜超过20s。
（2）避开易受到冷却水及蒸汽的干扰工艺仪表。为测厚仪、测宽仪、板形仪、钢板平面形状测量仪、镰刀弯测量仪留出安装位置。
（3）控制轧制中交叉轧制必要的辊道长度。
（4）应考虑矫直机对控制冷却装置位置的影响。有少部分厂将矫直机设置在控制冷却装置前。还有一些在控制冷却装置前设预矫直机，在控制冷却装置后再设矫直机。其目的是保证钢板进入控制冷却段时具有平直的板形，也因为高强度钢板在冷却后很难再进行矫直。在冷却装置前设置（预）矫直机将拉大了主轧线的设备间距，同时增加了钢板终轧至开始控制冷却的时间，会降低了控轧控冷的效果。
（5）采取同时冷却方式时，钢板完全进入冷却段后才开始喷水冷却，冷却装置更易于靠近轧机布置；采取连续冷却方式时，钢板应以冷却速度进入冷却段，冷却装置和轧机之间应留出钢板减速需要的辊道长度。
2.4 控轧控冷工艺对宽厚板工厂设备的要求
控制轧制的显著特点是超低温轧制和高的轧制负荷，因而对轧机设备提出了极高的要求。对于5m级宽厚板轧机，最大轧制压力应达100MN。为了确保成品钢板的厚度精度、低平凸度、良好的平直度，轧机的刚性系数应达10kN/mm，支承辊直径达2000～2400mm，同时应采用工作辊弯辊等平直度控制手段。为了确保控制轧制所需的大轧制力矩,轧机主传动电机功率应达2×10000 kW (上、下单独传动),允许最大过载力矩达2×4000kNm，电机转速0～60/120 r/min,最大轧制速度达6.5～7m/s。经控制冷却后的钢板温度低于600℃，高牌号管线钢低于500℃，因而对加速冷却装置、热矫直机的能力及钢板平直度确保功能提出了很高的要求。为了使冷却后的钢板在长度、宽度方向上温度均匀，国外加速冷却装置及相关计算机控制系统均有特殊控制功能。为了保证钢板热矫直后具有良好平直度,国外出现了最大矫直力达40000kN等级的强力热矫直机，矫直辊辊缝调节采用全液压方式且具有动态调整功能，上辊组具有整体前后、左右倾斜功能及整体正弯、负弯功能，以消除钢板的单边浪、双边浪及中浪。随着控轧控冷技术的发展，经控轧控冷工艺生产的钢板强度将进一步提高。国外许多宽厚板厂已完成X100管线钢制造技术的开发及焊管试验，现具备小批量供货能力。这对剪切线设备提出了新的要求。国外出现了可剪切钢板强度达1200MPa(厚度≤40mm)的强力三曲轴(或二曲轴)滚切式剪切机，此类设备适应了控轧控冷技术的发展。控轧控冷工艺复杂，各类工艺参数控制精度要求极高。从加热至热矫直机(即:轧制线)，至少必须由两级计算机(L1、L2)实施生产工艺过程全自动控制，同时必须设置大量的钢板位置检测仪表及测温仪表。国外大多数宽厚板厂均采
用四级计算机控制。
2.5控制轧制的优点如下：
2.5.1可以在提高钢材强度的同时提高钢材的低温韧性。
采用普通热轧生产工艺轧制16Mn钢中板，以18mm厚中板为例，其屈服强度σs≤330MPa，-40℃的冲击韧性Ak≤431J，断口为95%纤维状断口。当钢中加入微量铌后，仍然采用普通热轧工艺生产时，当采用控制轧制工艺生产时，-40℃的Ak值会降低到78J以下，然而采用控制轧制工艺生产时。然而采用控制轧制工艺生产时-40℃的Ak值可以达到728J以上。在通常热轧工艺下生产的低碳钢α晶粒只达到7~8级，经过控制轧制工艺生产的低碳钢α晶粒可以达到12级以上（按ASTM标准），通过细化晶粒同时达到提高强度和低温韧性是控轧工艺的最大优点。
2.5.2．可以充分发挥铌、钒、钛等微量元素的作用。
在普通热轧生产中，钢中加入铌或钒后主要起沉淀强化作用，其结果使热轧钢材强度提高、韧性变差，因此不少钢材不得不进行正火处理后交货。当采用控制轧制工艺生产时，铌将产生显著的晶粒细化和一定程度的沉淀强化，使轧后的钢材的强度和韧性都得到了很大提高，铌含量至万分之几就很有效，钢中加入的钒，由于具有一定程度的沉淀强化的同时还具有较弱的晶粒细化作用，因此在提高钢材强度的同时没有降低韧性的现象。加入钢种的钛虽然具有细化加热时原始γ晶粒的作用，但在普通轧制条件下钢中的钛不能发挥细化轧制变形过程中γ晶粒的作用，仍然得不到同时提高钢的强度和韧性的效果，当采用控制轧制工艺生产含钛钢时，才能使钢种的Ti（C,N）起沉淀强化和晶粒细化的双重作用，如有的文献中报导控制轧制生产的含钛钢的
强度75%来自沉淀强化，25%来自晶粒细化。由于有中等程度的晶粒细化效果，钢的低温韧性提高。
2.6控制冷却的优点：
2.6.1. 节约能源、降低生产成本。利用轧后钢材余热，给予一定的冷却速度控制其相变过程，从而可以取代轧后正火处理和淬火加回火处理，节省了二次加热的能耗，减少了工序，缩短了生产周期，从而减低了成本。
2.6.2. 可以降低奥氏体相变温度，细化室温组织。轧后控制冷却能够降低奥氏体相变温度，对同一晶粒级别的奥氏体，低温相变后会使α晶粒明显细化，使珠光体片层间隔明显变薄。例如，在800℃终轧的16Mn钢材，当轧后冷却温度从0.5℃/s提高到9.5℃/s时α晶粒平均直径从12μm细化到7.5μm，σs从360Pa增加到420Pa。
2.6.3 可以降低钢的碳当量。采用轧后控制冷却工艺有可能减少钢中碳含量及合金元素加入量，达到降低碳当量的效果。低的碳当量有利于焊接性能、低温韧性和冷成型性能，这是当前各国所追求的大规模生产工业用钢材的最经济工艺路线。
3 结语
实践证明，采用控轧控冷工艺技术是生产强度高、韧性好、可焊性优良且成本低的钢板的最好办法，将应变诱导轧制技术与常规控轧工艺相结合可获得更为理想的超细晶组织。可以借鉴国内外先进的轧制工艺控制方法，消化、吸收这些新技术，充分发挥控制轧制工艺的优势，在我国现有资源的条件下，研制开发出高强、高韧性钢板，特别是低温韧性好的钢板
参考文献
[1] 日本钢金失协会共同研究会.[M]わが国における最近の厚板制造技术の进步. 第2版,东京:日本钢金失协会,1984:209.
[2] 孙本荣,王有铭,陈瑛.中厚板生产.[M]北京:冶金工业出版社,1993:317,341～343,348.
[3]《控轧控冷工艺在2 500 mm中厚板生产线上的应用》黄远
坚王学志
[4]《单机架中厚板轧机的控轧控冷生产》钱振声(鞍钢设计研究院)
[5] 《中厚钢板控轧控冷技术综述》陈瑛
[6]《控轧控冷工艺对低碳贝氏体钢组织性能的影响》李国
彬
中厚板的控制轧制与控制冷却工艺 孙洪亮 （材料成型及控制工程，1233010149） 【摘要】近三十年以来，控制轧制和控制冷却技术在国外得到了迅速的发展，各国先后开展了多方面的理论研究和应用技术研究，并在轧钢生产中加以利用，明显的改善和提高了钢材的强韧性和使用性能，为了节约能耗、简化生产工艺和开发钢材新品种创造了有力条件。目前国内外大多数宽厚板厂均采用控制轧制和控制冷却工艺,生产具有高强度、高韧性、良好焊接性的优质钢板。控制轧制和控制冷却工艺的开发与理论研究进一步揭示了热变形过程中变形和冷却工艺参数与钢材的组织变化、相关规律以及钢材性能之间的内在关系，充实和形成了钢材热变形条件下的物理冶金工程理论，为制定合理的热轧生产工艺提供理论依据。关键词:宽厚板厂，控制轧制，控制冷却 【关键词】控制轧制；控制冷却；冷却段长度 In the controlled rolling and controlled cooling technology of plate Abstract：For nearly 30 years, controlled rolling and controlled cooling technology obtained the rapid development in foreign countries, and countries successively carried out various theoretical research and applied technology research, and tries to use in the production of steel rolling, the obvious improve and enhance the tenacity of steel and the use of performance, in order to save energy consumption, simplify production process and development of new steel varieties created favourable conditions. Most lenient plate factory at home and abroad adopt controlled rolling and controlled cooling technology, production has high strength, high toughness and good weldability of high qualified steel plate. Controlled rolling and controlled cooling technology development and theory research of further reveals that the thermal deformation in the process of deformation and cooling process parameters and the change of the organization of the steel, the relevant laws and the internal relations between steel performance, enrich and formed steel thermal deformation under the condition of physical metallurgy engineering theory, to provide theoretical basis for reasonable hot-rolling process. Keywords: generous plate factory, controlled rolling and controlled cooling Key Words:Control rolling; Controlled cooling; Cooling length 1引言 近代工业发展对热轧非调质钢板的性能要求越来越高，除了具有高强度外，还要有良好的韧性、焊接性能及低的冷脆性。目前世界上许多国家都利用控轧和控冷工艺生产高寒地区使用的输油、输气管道用钢板、低碳含铌的低合金高强度钢板、高韧性钢板，以及造船板、桥
控制轧制与控制冷却 穆安水 （材料成型及控制工程12级） [摘要]：控轧与控冷工艺是一项节约合金，简化工序，节约能源的先进轧钢技术，通过对控轧与控冷工艺的具体分析提出，控轧与控冷工艺能充分挖掘钢材的潜力，大幅度提高钢材的综合性能，通过对控轧控冷工艺在中厚板及带钢生产中应用的分析，说明控轧控冷工艺能给冶金工业及社会带来的巨大的经济效益针对传统控制轧制控制冷却(TMCP)技术存在的问题,提出了以超快冷为核心的新一代的TMCP技术,并详述了作为实现新一代TMCP技术核心手段的超快冷技术的科学内涵和工业装备开发情况。指出新一代TMCP技术综合采用细晶强化、析出强化、相变强化等多种强化机制,可以充分挖掘钢铁材料的潜力,节省资源和能源,优化现有的轧制过程,有利于钢铁工业的可持续发展。最后给出了以新一代TMCP为特征的创新轧制过程的案例。展示了该技术的广阔的应用前景。 [关键词]：控制轧制；控制冷却；超快冷技术 Abstract:controlled rolling and controlled cooling technology is a saving alloy, simplify the process, energy saving advanced rolling technology, based on the analysis of controlled rolling and controlled cooling technology, controlled rolling and controlled cooling technology can fully tap the potential of steel, greatly improve the comprehensive performance of steel, by means of controlled rolling process of controlled cooling in the applications of plate and strip production analysis, shows that controlled rolling process of controlled cooling can give huge economic benefits of metallurgical industry and the society in view of the traditional control rolling control problems of cooling (TMCP) technology, proposed the ultra fast cooling as the core of the new generation of TMCP technology, and described as a new generation of TMCP technology core means of scientific connotation of ultra fast cooling technology and industrial equipment development.Pointed out that a new generation of TMCP technology integrated with fine grain strengthening, precipitation strengthening, phase transformation strengthening and so on the many kinds of strengthening mechanism, can fully exert the potential of steel materials, save resources and energy, to optimize the existing rolling process, is conducive to the sustainable development of iron and steel industry.Characterized by a new generation of TMCP shows the case of the innovation of the rolling process.Shows a broad prospect of application of the technology. Keyword：Controlled rolling；Controlled cooling;Super fast cooling technology 1引言 近三十年以来，控制轧制和控制冷却技术在国外得到了迅速的发
第34卷第7期1999年7月 钢铁 I RON AND ST EEL V o l.34.N o.7 Ju ly1999酒钢中厚板轧机的控制轧制 与控制冷却 马占华董世文 (酒泉钢铁(集团有限责任公司 摘要依据酒钢中厚板轧机引进的ADCO加速冷却技术,对国内外控轧控冷技术进行了述评和比较,并分析了生产高性能钢板的主要环节。 关键词中厚板控轧控冷高性能钢板分析α CONTROLL ED-ROLL ING&CONTROLL ED-COOL ING PERFOR M ED ON J ISCO PLATE M I LL M A Zhanhua DON G Sh i w en (J iuquan Iron and Steel(GroupCo1,L td. ABSTRACT T h is article is m ain ly focu sed on the analysis&com p arison fo r the con tro lled2 ro lling&con tro lled2coo ling techno logy sup lem en ted bo th at hom e and ab road on the basis of the i m po rted ADCO accelerated coo ling techno logy fo r J ISCO P late M ill.T he p roducti on of p late is also discu ssed b riefly.
KEY WORD S m edium2heavy p late,con tro lled2ro lling and coo ling,quality p late,analysis. 1前言 由控制轧制与控制冷却技术所组成的形变热处理工艺是当前控轧控冷技术发展的最高阶段。与普通控轧板相比,控轧+控冷钢板的抗拉强度和屈服强度平均提高约40~60M Pa,在低温韧性、焊接性能、节能、降低碳当量、节省合金元素以及冷却均匀性、保持良好板形方面都有无可比拟的优越性。 因而,近年来日本、美国、欧共体等工业强国广泛应用控轧+控冷技术生产各种高强结构板、船用钢板、压力容器钢板等。 酒泉钢铁公司2800mm中厚钢板轧机现已投产,这套轧机采用了90年代世界先进的控轧控冷技术,为生产高性能品种钢板奠定了坚实的设备技术基础。本文对这套中厚钢板轧机的控轧控冷技术进行了述评,分析了生产高性能品种钢板的主要环节。1控制轧制的工艺特点 中厚钢板轧机一般是由单机架或双机架轧机组成,其控轧工艺制度基本上是相同的,只是具体操作略有差异。 111控制轧制工艺制度 板坯加热温度、终轧温度和最终变形程度是控轧中最重要的三个工艺参数,直接影响相变、再结晶、沉淀强化等冶金过程。板坯在加热炉内加热温度一般为1050~1150℃,基本上不超过碳氮化物的溶解温度。如果加热温度较高,除了恶化韧性、强度外,还增加了燃料消耗。 对含微合金元素的控轧板,加热时间不宜过长,一般为8~10m in c m。否则将导致氧化铁皮增加,奥氏体晶粒增大。 由于控轧是在一定的温度和变形范围内完成的,轧制过程的中间停歇必不可少。一般分2~3个阶段轧制。对二阶段轧制来说,由板坯轧至中间坯为粗轧阶段,中

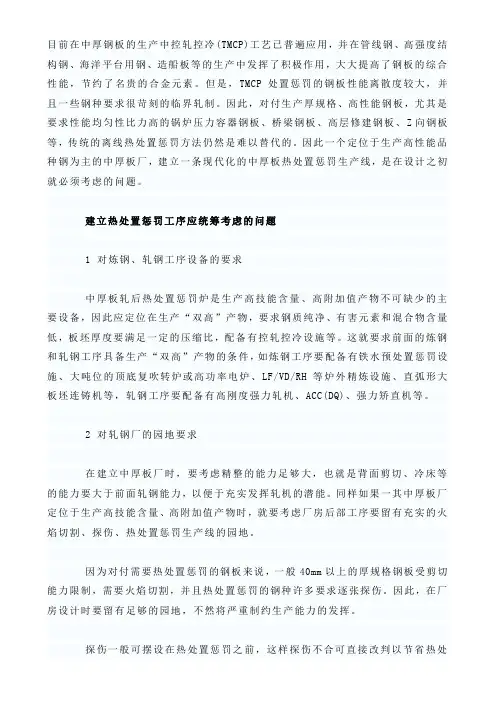

控制冷却技术在中厚板生产中的应用 发表时间：2019-07-17T16:20:35.447Z 来源：《基层建设》2019年第12期作者：吕斌 [导读] 摘要：中厚板生产的控制轧制、控制冷却及其相结合的TMCP技术是改善组织和力学性能的重要手段。 新疆八一钢铁股份有限公司 摘要：中厚板生产的控制轧制、控制冷却及其相结合的TMCP技术是改善组织和力学性能的重要手段。控制轧制用于控制奥氏体晶粒大小和形态，新发展了中间冷却（IC）、驰豫-析出控制（RPC）和高温终轧（HTP）等奥氏体晶粒控制方法；控制冷却用于控制相变组织类型，促进了细化晶粒和相变强化，先后开发了直接淬火（DQ）、间断直接淬火（IDQ）、在线热处理（HOP）和直接淬火-分配（DQP）等新技术。介绍了其基本原理、特点和对钢板组织和力学性能的控制效果。分析了各种TMCP新技术的发展路径，以及通过TMCP降低生产成本、提高企业经济效率中的优势及存在的问题。 关键词：中厚板；控制轧制；控制冷却；组织；力学性能；成本 1、前言 近儿年来，由于国内中厚板生产能力的不断扩大，受国际金融危机和后金融危机影响导致钢材消费市场滞涨，原料成本不断增加，中厚板生产厂的利润空问不断被压缩。冶金企业如何在这一轮经济调整中，实现产品转型、技术升级和成本控制成了决定企业经营效益的关键。 2、控制轧制技术 经过多年的建设，国内很多中厚板生产厂具备了一定技术装备优势、产品和技术的研发能力，根据市场需求和技术装备特点，确立白己的产品战略定位。但是，由于技术和产品的趋同日益明显，现在已经很难找到大批量的、独家生产的短线、高附加值的产品。中厚板生产企业开始在不断挖掘成本潜力、精细化生产上投入力量，力求提高效益，摆脱目前企业的困境。这种经营思维的转变是从粗放管理向精细化管理迈出的重要步伐。本文就控制轧制和控制冷却技术的发展轨迹做出简单的阐述，认识新材料、新工艺、新装备在提高产品性能、降低生产成本中的作用，给国内中厚板技术开发进步提供参考。 研究表明：在奥氏体再结晶温度区问，增加变形量可以细化再结晶奥氏体晶粒，过渡增加变形量，再结晶奥氏体晶粒细化趋势减弱，如图1所示[fll。微合金元素对再结晶温度的影响规律在没有被发现之前，碳钢或碳一锰钢控制轧制的基本手段是“低温大压下”，即是在接近奥氏体向铁素体相变温度上进行变形，主要原因是没有微合金元素的影响，钢的奥氏体再结晶温度和相变温度接近，低温大变形可以保证奥氏体的再结晶细小，阻止奥氏体晶粒的长大。如果实现未再结晶控轧和两相区控轧，就需要更低的温度。而在未再结晶区变形不需要“低温大压下”，通过多道次的累积变形可以达到同样的效果，同样可以增加奥氏体内部储存的变形能，提高奥氏体“硬化”程度。 微合金元素（如Ti，Nb，Al，Zr、V）可以提高奥氏体的再结晶温度，使奥氏体在比较高的温度仍处于未再结晶区，因而可以实现在奥氏体未再结晶区的多道次的累积大变形量。添加更多Nb实现控制轧制的HTP工艺，就是利用高Nb对未再结晶区温度的进一步提高，达到提高终轧温度，降低轧制负荷的控轧工艺。当然，HTP工艺中添加的高Nb，其高温析出对未再结晶控轧产生影响的只占添加量的极少部分，大部分Nb是起到固溶强化作用。另外，微合金元素的析出物还可以阻止再结晶奥氏体晶粒的长大，加强控制轧制细化晶粒的效果如图2所示。中厚板的控制轧制技术除了HTP技术以外，新技术还包括：中问坯冷却技术（IC[#]和驰豫一析出一控制技术（RPC）技术，为奥氏体组织控制、析出控制、冷却相变组织创造了条件。 3、控制冷却技术 板带钢轧后冷却技术的发展经历了不断的技术更新。从控制冷却技术的发展来看，主要集中在提高冷却速度（冷却效率）、温度均匀性、设备可靠性、提高组织均匀性、控冷板形平直度等儿个方面做出努力，如图3所示。按照冷却技术特点可以将板带的冷却技术划分为3代 第1代1980's：以喷淋冷却为代表的冷却技术，冷却水流密度小（小于300 L/（mimmz）喷水压力在0.20^-0.50 MPa为主，倾斜喷射或垂直喷射。 第2代（1980's}：以1980's年代以后出现的层流喷射（Laminar jet）冷却技术，如日本住友金属DAC（Dynamic Accelerated Cooling）采用水幕冷却，日本JFE的OLAC（On-LineAccelerated Cooling）采用柱状层流。其冷却水流密度在380-700 L/（mimmz），冷却水压力不高，但是动量较大，可以击破钢板表面残水膜，获得较强的冷却效果。1990's年代后，以改进型层流喷射（Modified laminar jet）冷却技术为主。气一水混合冷却（气雾冷却）也是这一时代的产物，如CLECIM公司的ADCO C Adjustable DynamicCooling）技术。 第3代（2000's}：白2000's年代以来，强化冷却（Intensive Cooling）技术逐步得到开发与应用。代表性的是欧洲开发的UFC C Ultra FastCooling、V AI的MULPIC技术，JFE公司的Super-OLAC} NSC开发的IC（Intensive Cooling）技术，POSCO开发的HDC C High DensityCooling。特征是：提高供水压力、流速、水流密度来，抑制冷却过程中的过渡沸腾和膜沸腾，尽可能实现核沸腾，提高换热效率，水流密度多在1800-3400 L/（mimmz）。这种冷却方式多用在加速冷却装置的前部（或称DQ段），很少单独使用。对照国内外儿种DQ设备，发现冷却速度相近，接近冷却速度物理极限。 钢板的冷却效率可以通过上述多种方法实现，但是理论研究表明：中厚板的冷却速率不完全取决于外界的冷却条件，更重要的是材料的导热特性一导热系数决定，如图5 Cb）所示。因此，应根据产品的厚度规格来在选择采用何种冷却方4 TMCP技术及其发展 TMCP技术是在控制轧制技术或热机械处理工艺（TMP-Thermo-Mechanical Processing）技术基础上开发出来的。1977年在美国举行的“微合金化”大会上，日本的研究者Kozasu提出了TMCP理论至1988年陆续得以完善。TMCP就是将控制轧制和轧后加速冷却技术结合的工艺，也是日本的专利技术。这种工艺极把奥氏体晶粒细化、加工硬化和相变结合，极大加强细化晶粒的效果，并把铁素体一珠光体相变扩展到铁素体一贝氏体相变，提高钢材的性能。 1979年川崎制钢公司开发出在中厚板线加速冷却工艺（On-line accelerated cooling process）作为TMCP技术标志性的应用。日本和欧洲的钢铁企业在同期也纷纷开发了不同形式的冷却装置，用TMCP生产晶粒细化钢板，以降低生产成本、降低钢的碳含量、改善钢的焊接性能。新的冷却装置由于冷却速度很高，使直接淬火（DQ）成为可能，DQ工艺将TMCP进一步延仲因此，因此TMCP工艺也包括了DQ工艺。 近年来，有学者提出以超快速冷却为核心的新一代TMCP技术（NG-TMCP或UFC-TMCP技术），其要点是：在现代的高温轧制提供加
钢材的控制轧制和控制冷却 一、名词解释： 1、控制轧制：在热轧过程中通过对金属的加热制度、变形制度、温度制度的合理控制，使热塑性变形与固态相变结合，以获得细小晶粒组织，使钢材具有优异的综合力学性能。。 2、控制冷却：控制轧后钢材的冷却速度、冷却温度，可采用不同的冷却路径对钢材组织及性能进行调控。 3、形变诱导相变：由于热轧变形的作用，使奥氏体向铁素体转变温度Ar3上升，促进了奥氏体向铁索体的转变。在奥氏体未再结晶区变形后造成变形带的产生和畸变能的增加，从而影响Ar3温度。 4、形变诱导析出：在变形过程中，由于产生大量位错和畸变能增加，使微量元素析出速度增大。 两相区轧制后的组织中既有由变形未再结晶奥氏体转变的等轴细小铁素体晶粒，还有被变形的细长的铁素体晶粒。同时在低温区变形促进了含铌、钒、钛等微量合金化钢中碳化物的析出。 5、再结晶临界变形量: 在一定的变形速率和变形温度下，发生动态再结晶所必需的最低变形量。 6、二次冷却：相变开始温度到相变结束温度范围内的冷却控制。 二、填空： 1、再结晶的驱动力是储存能，影响其因素可以分为：一类是工艺条件，主要有变形量、变形温度、变形速度。另一类是材料的内在因素，主要是材料的化学成分和冶金状态。 2、控制冷却主要控制轧后钢材冷却过程的（冷却温度）、（冷却速度）等工艺条件，达到改善钢材组织和性能的目的。 3、固溶体的类型有（间隙式固溶）和（置换式固溶），形成（间隙式）固溶体的溶质元素固溶强化作用更大。 4、根据热轧过程中变形奥氏体的组织状态和相变机制不同，将控制轧制划分为三个阶段，即奥氏体再结晶型控制轧制、奥氏体未再结晶型控制轧制、在A+F两相区控制轧制。 5、以珠光体为主的中高碳钢，为达到珠光体团直径减小，则要细化奥氏体晶粒，必须采用（奥氏体再结晶）型控制轧制。 6、控制轧制是在热轧过程中通过对金属的（加热制度）、（变形制度）、（温度制度）的合理控制，使热塑性变形与固态相变结合使钢材具有优异的综合力学性能。 7、钢的强化机制主要包括（固溶强化）、（位错强化）、（沉淀强化）、（细晶强化）、（亚晶强化）、（相变强化）等，其中（绕过）机制既能使钢强化又使钢的韧性得到提高。
9中厚板的控制轧制与控制冷却 9．1中厚板的主要性能指标 中厚板轧制过程是钢坯在承受巨大外力作用下产生塑性变形的过程，在整个变形过程中不仅可使钢板获得所必须的尺寸和形状，而且也使之获得所必须的组织和性能。借助装备水平和自动化程度的提高保证中厚板形状和尺寸精度的相关内容在本书的以上各章已有详细论述，本章将着重介绍在特定的设备条件下，如何通过钢板生产工艺参数的合理控制来获得理想的组织和性能。 中厚板的主要性能指标包括力学性能(屈服强度、抗拉强度、伸长率、冲击功等)、工艺性能(冷弯、冲压、焊接性能等)和理化性能(如耐蚀、耐火性能)等。根据钢板用途的不同在相关标准中对所要求的各种性能指标都有明确的规定。如GB／T 1591—94标准对Q345中厚板拉伸、冲击和冷弯性能的规定如表9-1所示。本节仅就结构钢中厚板中常接触到的几种性能指标介绍如下。 9．1．1强度指标 对于结构钢中厚板，在工程中常用的强度指标有： (1)比例极限σP。拉伸试样中的弹性变形阶段，应力和应变的关系符合虎克定律，当试样被拉至具有一定的应力时，应力．应变曲线偏离了直线关系。当该曲线与应力轴夹角的正切值已较直线部分增加50％时，此应力即为该材料的比例极限。 (2)弹性极限σe。弹性极限是指完全卸载后不出现任何明显残余应变的最大应力。弹性极限的高低除受材料本身性质、材料的加工条件和试验条件等各种因素的影响外，还取决于测量应变时所用仪器的灵敏度。仪器越灵敏，越能在早期检测出塑性变形的出现，则弹性极限的数值就越低。为了便于比较，技术上规定一个基准的应变量，弹性极限就是产生该基准永久应变量的应力值。基准量的大小通常确定为10－2％。为了更早期发现材料的弹性一塑性过渡，就要用更灵敏的测量仪器。产生2×10－4％残余应变量的应力值称为“真弹性极限”。这个应力值相当于驱使几百个位错运动的应力，很接近于“临界”的形变应力。 (3)屈服强度σs。有屈服效应的材料，在拉伸过程中负荷不增加或有所降低而试样能继续变形的最小负荷所对应的应力称为屈服应力。这个应力是应力一应变曲线上的下屈服强度。不使用上屈服强度作为强度指标的原因在于上屈服强度的波动性很大，它的数值对试验条件的变化很敏感，其中最重要的影响因素是应力集中。拉伸试样的过渡圆半径太小、试样安装时力轴和试样不同心、试样表面粗糙等都有可能在加载时使试样上产生宏观的应力集中。材料内部弹性各向异性和组织的不均匀性是造成微量应力集中的根源。这些集中应力会使拉伸试验时上屈服强度提前出现。相反，在正常试验条件下，下屈服强度的再现性比较好，加上屈服应变比较大，对下屈服强度的观测也方便一些，所以常常用它来作为强度指标之一。 (4)屈服强度σ0.2。对于变形时不呈现明显屈服效应的材料，以拉伸时试样的残余应变量达到0．2％时的应力值作为屈服强度。但对应力一应变曲线上不具备线性的弹性阶段的材料不以规定的残余应变量来决定屈服强度，通常以达到某一给定总应变量(例如ε=0．5％)
控制轧制于控制冷却
1、控制轧制：在热轧过程中，通过对金属加热制度、变形制度和温度制度的合理控制， 使热塑性形变与固态相变相结合，以获得细小的晶粒组织，使钢材具有优异的综合力学性能的轧制技术2、控制冷却：通过对控制轧后的钢材的冷却速度来改善钢材的组织性能。 3、金属的强化：通过合金化，塑性变形和热处理等手段来提高金属的强度。 4、固溶强化：添加溶质元素使固溶体强度提高的方法。 5、韧性：材料在塑性变形和断裂所吸收能量的能力。 6、微合金钢：钢种的合金含量小于0.1%。 7、IF钢：无间隙原子钢 8、不锈钢：具有良好的抗腐蚀性能和抗氧化性的钢。 9、变形抗力：在一定条件下材料变形单位面积的抵抗变形的力。10、在线常化工艺：在热轧无缝钢管中在轧管延伸工序后将钢管按常化热处理要求冷却到某一温度后在进加热炉然后就行减径轧制按照一定的速度冷却到常温。11、变形温度贝氏体处理化工艺：在钢管轧制过程中不直接加热到马氏体温度一下，而是快速冷却带中温以后再置于静止的空气中冷却、以变形奥氏体转变为贝氏体省去回火工序。12、高温变形淬火：钢管在稳定的奥氏体区域变形，而且一般温度在再结晶温度以上然后进行淬火，已获得马氏体组织。13、低温相变淬火：将钢管加热到奥氏体状态，经一段保温冷却到Ac1高于M的某一中间温度进行变形后淬火的工艺。14、非调质钢：将调质钢的化学成分进行调解并对轧制过程进行控制不进行调制其性能达到调制的水平。1、控制轧制是指在热轧过程中通过对金属加热制度，温度制度，保险制度的控制而获得细小的晶粒2、控制冷却是控制轧后钢材的冷却速度来改善组织性能。3、钢材的强化方法有固溶强化，变形强化，沉淀强化，弥散强化，亚晶强化，细晶强化，相变强化。4、影响材料韧性有，化学成分，气体和夹杂物，晶粒细化，形变的影响，形变细化5、动态结晶是晶粒细化提高扩孔性的手段6、控制轧制的目标是为了获得较小的铁素体组织7、加快冷却速度可以获得细小的铁素体晶粒所以不产生奥氏体组织为界限8、贝氏体是结构性能钢有校坏的塑形焊接性能强韧性微合金钢是指钢中的合金元素总量小于0.1%的钢在控制轧制中使用最多的微合金元素有银，钛，钒9、钢通常是指含碳量在0.28-2.1的铁碳合金10、温度小，压下量打，有利于细化晶粒 1、提高金属强度的措施？（1）固溶强化（2）形变强化（3）沉淀强化与弥散强化（4）结晶强化（5）亚晶强化（6）粗变强化。 2、提高教师材料韧性的措施？（1）化学成分（2）气体和夹杂物的影响（3）细晶强化（4）形变的影响（5）相变组织的影响3.、微合金钢的作用？提高材料的强度，韧性降低生产成本4、控制轧制与一般轧制的区别？（1）控制轧制的温度在950-1050温度降低了（2)加入了3V,Nb,Ti等合金元素，使金属的强度和韧性都大大提高（3）控制轧制生产出来的钢材组织性能号成本低5、控制冷却分为哪几个阶段。分别有何作用？三个，第一阶段，控制相变奥氏体组织状态为相变做组织上的准备，第二阶段，通过控制冷却速度和冷却终止温度来控制相变过程以保证冷却得到钢材所需要的组织，第三阶段，对于低碳钢没有什么影响对冷却钢来说在冷却过程中会发生硫物析出，对生成的贝氏体产生轻微的同化效果，对高碳钢来说在冷却过程中会阻止硫化物的析出从而达到保持固溶强化的目的。6、中厚板控制冷却的目的/?(1)控制钢材冷却过程增大过冷度，降低变形奥氏体向铁素体珠光体转变，以得到细状的铁素体晶粒。（2）在奥氏体未再结晶区终轧后快冷，可以将变形奥氏体中的亚结构，强压机制保持相变Tbm组织中进行保持钢的强度。（3）在保持综合力学性能不变的前提下采用控制冷却工艺可以降低钢中的含碳量，提高钢板的焊接性能，低温韧性和冷塑性。（4）在钢核成分不变条件下采用不同的轧后冷却工艺，可以生产不同强度级别的钢板（5）轧后利用在线淬火工艺可以简化工艺节约能耗降低成本。7、中碳钢控制轧制的特点？（10）以铁素体为主的钢以细化铁素体晶粒来提高强度和韧性不论采用哪种控制轧制方法都可以达到目的。（2）以珠光体为主的钢通过控制轧制会使强度降低韧性提高，其强度降低的原因是由于珠光体
钢材控制轧制与控制冷却 姓名:蔡翔 班级:材控12 学号: 钢材控制轧制与控制冷却 摘要:控轧控冷就是对热轧钢材进行组织性能控制得技术手段,目前已经广泛应用于热轧带钢、中厚板、型钢、棒线材与钢管等钢材生产得各个领域。控轧控冷技术能够通过袭警抢话、相变强化等方式,使钢材得强度韧度得以提高。 Aｂstract: cｏntrolled rolling is cｏntrｏlleｄcooｌｉｎg of hot ｒoｌlｅd sｔeel orgaｎｉzaｔｉon ｐerｆoｒmanｃe ｃontrol tecｈnology, has been ｗideｌy useｄｉｎthe hot ｒｏlled ｓtrip steeｌ,plaｔe,ｓｔeｅl,wｉre rod aｎd stｅeｌｐｉpｅaｎd oｔhｅr ｓｔeel products pｒoｄuction fiｅｌdｓ。Ｃontroｌｌｅｄrollinｇtechｎology of contｒｏllｅd coolｉng cａn pas ｓover ａssaｕltｉng a police officer, phasｅtransｆｏｒmａtiｏｎsｔｒengthening and so oｎ,to iｍproｖe the ｓtｒengｔｈoｆtｈe steelｔoｕg ｈnｅss、 关键词:宽厚板厂,控制轧制,控制冷却 1。引言: 控轧控冷技术得发展历史: 20世纪之前,人们对金属显微组织已经有了一些早期研究与正确认识,已经观察到钢中得铁素体、渗碳体、珠光体、马氏体等组织。2０世纪20年代起开始有学者研究轧制温度与变形对材料组织性能得影响,这就是人们对钢材组织性能控制得最初尝试,当时人们不仅已经能够
控制轧制、控制冷却工艺技术 1.1 控制轧制工艺 控制轧制工艺包括把钢坯加热到适宜的温度，在轧制时控制变形量和变形温度以及轧后按工艺要求来冷却钢材。通常将控制轧制工艺分为三个阶段，如图 1.1所示[2]：(1>变形和奥氏体再结晶同时进行阶段，即钢坯加热后粗大化了的γ呈现加工硬化状态，这种加工硬化了得奥氏体具有促使铁素体相变形变形核作用，使相变后的α晶粒细小；(2> (γ+α>两相区变形阶段，当轧制温度继续降低到Ar3温度以下时，不但γ晶粒，部分相变后的α晶粒也要被轧制变形，从而在α晶粒内形成亚晶，促使α晶粒的进一步细化。 图1.1控制轧制的三个阶段 (1>—变形和奥氏体再结晶同时进行阶段；(2>—低温奥氏体变形不发生再结晶阶段；(3>—<γ+α）两相区变形阶段。
1.2 控制轧制工艺的优点和缺点 控制轧制的优点如下： 1．可以在提高钢材强度的同时提高钢材的低温韧性。 采用普通热轧生产工艺轧制16Mn钢中板，以18mm厚中板为例，其屈服强度σs≤330MPa，-40℃的冲击韧性A k≤431J，断口为95%纤维状断口。 当钢中加入微量铌后，仍然采用普通热轧工艺生产时，当采用控制轧制工艺生产时，-40℃的A k值会降低到78J以下，然而采用控制轧制工艺生产时。然而采用控制轧制工艺生产时-40℃的A k值可以达到728J以上。在通常热轧工艺下生产的低碳钢α晶粒只达到7~8级，经过控制轧制工艺生产的低碳钢α晶粒可以达到12级以上<按ASTM标准），通过细化晶粒同时达到提高强度和低温韧性是控轧工艺的最大优点。 2．可以充分发挥铌、钒、钛等微量元素的作用。 在普通热轧生产中，钢中加入铌或钒后主要起沉淀强化作用，其结果使热轧钢材强度提高、韧性变差，因此不少钢材不得不进行正火处理后交货。当采用控制轧制工艺生产时，铌将产生显著的晶粒细化和一定程度的沉淀强化，使轧后的钢材的强度和韧性都得到了很大提高，铌含量至万分之几就很有效，钢中加入的钒，因为具有一定程度的沉淀强化的同时还具有较弱的晶粒细化作用，因此在提高钢材强度的同时没有降低韧性的现象。加入钢种的钛虽然具有细化加热时原始γ晶粒的作用，但在普通轧制条件下钢中的钛不能发挥细化轧制变形过程中γ晶粒的作用，仍然得不到同时提高钢的强度和韧性的效果，当采用控制轧制工艺生产含钛钢时，才能使钢种的Ti 对控制冷却的认识及其应用 李子鹏 (冶金学院10轧2班07) 摘要：轧钢过程中除了控制轧制外，控制冷却也是非常重要的环节。尤其在中厚板的生产过程中，控制冷却技术充分发挥了不可替代的作用。控制冷却也应用到了实际生产的诸多方面。 关键词：控制冷却；中厚板；性能 1 引言 控冷技术已在我国的生产线上得到成功应用，宝钢2050mm(德国引进)和1580 mm(日本引进)轧制生产线上采用柱状层流冷却方式后,设备运行稳定,卷取温度控制精度提高;武汉钢铁集团公司(简称武钢)1700mm轧机的层流冷却装置是80年代从日本引进的,武钢将控冷模型改进移植到新一代计算机中,不仅得到了本厂的实践验证,而且在太原钢铁(集团)有限公司(简称太钢)和梅山钢铁公司得到推广。 2 控制冷却的特点 冷却方式概括起来主要有压力喷射冷却、层流冷却、水幕冷却、雾化冷却、喷淋冷却、板湍流冷却、水-气喷雾加速冷却以及直接淬火等几种。各种冷却方式有其各自的优点和缺点。采用哪种冷却方式应根据具体工艺环境和限定条件来确定[1]。 3 中厚板生产中的控制冷却 3.1我国中厚板控制冷却的现状 随着欧洲和日本80年代研制应用水幕的热潮，我国也紧随其后。1985年,在鞍山钢铁集团有限公司(简称鞍钢)半连轧厂建成了国内第1套水幕冷却装置。但由于此套装置的冷却区长度不足,冷却能力不够,冷却不均匀,达不到产品质量的要求,因此,该厂在1995年的改造过程中将水幕装置改为柱状层流装置。90年代,重庆钢铁公司第五钢铁厂(简称重钢五厂)的中厚板生产线采用了控制轧制+可控的水幕冷却装置,邯郸钢铁集团有限公司(简称邯钢)、柳州钢铁厂(简称柳钢)和新余钢铁有限责任公司(简称新余钢厂)等也装备了水幕冷却装置,但都未能正常使用。近几年,酒泉钢铁集团有限公司(简称酒钢)的气雾冷却、济南钢铁集团有限公司(简称济钢)的水幕冷却以及鞍钢的高密集管层流冷却等都应用成功,实现了应有的经济效益,而且目前首都钢铁集团有限公司(简称首钢)、南京钢铁股份有限公司(简称南钢)中板厂正在进行的改造项目中,都引进了控轧控冷技术。 钢材的控制轧制与控制冷却技术 专业：材料成型及控制工程12 姓名：管沁 学号： 钢材的控制轧制与控制冷却技术 管沁 （材料成型及控制工程12级） [摘要]控制轧制和控制冷却能将热轧钢材的两种强化效果相加，进一步提高钢材的强度、韧性和焊接性能，获得更合理的综合力学性能。控轧控冷工艺是一项提高钢材质量、节约合金、简化工序、节约能源消耗的先进轧钢工艺技术。由于控轧控冷具有形变强化、相变强化的综合作用，因此控轧控冷既能提高钢材强度又能改善钢材的韧性和塑性。轧钢厂生产的中厚钢板、热轧板卷、棒、线、型材和钢管都可以采用控轧控冷工艺。 [关键词]控制轧制；控制冷却；中厚板；线材生产 Abstract:Controlled rolling and controlled cooling could add those two reinforcement effect of hot rolled steel products, further improve the strength, toughness and welding performance of steel, to obtain better comprehensive mechanical properties. Controlled rolling process of controlled cooling is an improve steel quality and saving alloy, simplify the process, save energy consumption of advanced rolling technology. Because the controlled rolling cold has deformation strengthening and phase transformation strengthening combination, so both can improve the strength of steel and controlled rolling cold can improve the toughness and plasticity of steel. Rolling mill in the production of medium plate, hot-rolled coil, rod, wire, profiles and steel tube can be used in a controlled rolling process of controlled cooling. Keyword：Controlled rolling；Controlled cooling;plate rolling Wire rod production 1.引言 控制轧制和控制冷却工艺是现代钢铁工业最大的技术成就之一,所谓控制轧制和控制冷却技术,就是在一定的钢材化学成分的情况下,通过对轧制温度、压下量和轧后冷却过程参数的控制,可以细化钢材显微组织、显著改善和提高钢材的性能,获得具有良好综合性能的钢铁材料。控制冷却是控制轧后钢材的冷却速度达到改善钢材组织和性能的目的。由于热轧变形作用,促使变形奥氏体向铁素体转变温度的提高,相变后的铁素体晶粒容易长大,造成力学性能降低。为了细化铁素体晶 钢铁控制冷却技术的发展与应用 吴怡 材料成型及控制工程 【摘要】：阐述了控制冷却方式在钢铁生产中的应用与发展,分析了不同控制冷却方式的应用原理和优缺点,对不同冷却介质和喷流形式进行了研究和分析,并对常用控制方法的实现过程进行了描述。对新建钢铁生产线选择合适的控制冷却系统有一定帮助作用。 【关键词】控制冷却；冷却介质：喷流形式。 Abstract : Describes the controlled cooling mode application and development in the iron and steel production, analysis of different control cooling applications of the principles and advantages and disadvantages of different forms of media and jet cooling have been studied and analyzed, and the implementation process control methods were common described. For new steel production line to select the appropriate control of the cooling system have some help. Key words : Controlled cooling; Cooling medium; Jet stream. 1引言 控制轧制冷却技术是近十多年来国内外性发展起来的轧钢新技术，已成功而广泛地应用于生产过程中，能明显改善钢材组织结构，提高钢材的强韧性和使用性能。通过控制工艺过程的影响因素能在一定条件下获得所需的组织结构及产品性能。 2.控制冷却 2.1控制冷却的原理 控制冷却技术是利用轧材余热进行热处理的技术，特别是对于热轧带钢生产，更是提高钢板综合性能的一种有效而又经济的生产方法，目前已成为钢板轧后冷却的主要发展模式。它通过合理控制轧后钢材的冷却工艺参数（开冷温度、终冷温度、冷却速率），为钢材相变作好组织准备，并通过控制相变过程的冷却速度，来提高和改善钢材的综合力学性能和使用性能。 控制轧制的应用分析 摘要：控制轧制是目前世界上轧制中经常使用的技术。一般认为控制轧制技术是在20世纪60—70年代确立的，但实际上早在1920年，这一技术就初见端倪了，以后经过无数技术人员长期不断的努力才发展至今天的成就。这项工艺，节约合金，简化工序，节约能源消耗的先进轧钢技术，大幅度提高钢材的综合性能。本书的目的在于通过整理控制轧制技术进步的历程，向读者揭示控制轧制技术的重要性。主要介绍控制轧制的定义、种类、机理、优缺点、控制轧制与传统轧制的比较以及控制轧制技术在线棒材﹑型钢﹑双相钢生产中的应用。 关键词：控制轧制控制轧制机理控制轧制应用 前言： 随着科学技术的迅速发展，近几年来中国钢铁工业得到了高速发展，在钢铁工业的各项产品中，控制轧制是近十多年来国内外新发展起来的轧钢生产新技术，受到国际冶金界的重视。各国先后开展了多方面的理论研究和应用技术研究，并在轧钢生产中加以应用，明显地改善和提高了钢材的强韧性和使用性能，为节约能耗，简化生产工艺，开发钢材新品种创造了有利条件。 1 控制轧制的概述 1.1控制轧制的定义 在调整钢的化学成分的基础上，通过控制加热温度﹑轧制温度﹑变形制度等工艺参数，控制奥氏体状态和相变产物的组织状态，从而达到控制钢材组织性能的目的。 1.2控制轧制与普通轧制的比较 与普通生产工艺相比，通过控制轧制生产技术可以使钢板的抗拉强度和屈服强度平均提高约40―60MPa，在低温韧性﹑焊接性能﹑节能﹑降低碳含量﹑节省合金元素以及保持良好板形方面都有无可比拟的优越性。 1.3 控制轧制的种类 (1)完全再结晶型控制轧制。全部变形在奥氏体再结晶区进行，终轧温度不低于奥氏体再结晶温度上限，道次变形量不低于奥氏体再结晶的临界变形量 (2)再结晶型控制轧制与未再结晶配合的控制轧制。这一工艺特点是，在完全再结晶区进行一定道次的变形，在部分再结晶区进行待温，而在奥氏体的未再结晶区继续轧制一定道次，并在未再结晶区结束轧制 (3) 完全再结晶型、未再结晶和(γ+α) 两厢区控制轧制。这种工艺特点是，在奥氏体完全再结晶区轧制一些道次，接近部分再结晶区进行待温或快冷，进入未再结晶区温度后继续轧制，并且当钢温已经达到(γ+α)两相区时轧制一定道次，达到一定变形量后终止轧制。 如图1轧钢控制冷却工艺
钢材的控制轧制与控制冷却技术
钢铁控制冷却技术的发展与应用
控制轧制的应用分析
相关主题
文本预览
