马丁代尔耐磨测试仪实验测试方法
织马丁代尔耐磨测试仪可检测各种植物的耐磨性及起球性能。在一定的压力下，试样和指定的磨料进行持续换向摩擦，和标准参数对比进行磨损和起球程度评价。触摸屏控制，配备功能全面的编程器，可预编程批次及总计数，单独设置每个测试头的计数;可选择包括标准速度在内的4个速度。
一、实验测试试样
1 切割装置，如压刀，有足够大小来生产可以被牢固的压在测试样载体上的测试样,准确的测试样尺寸是由测试样载体的夹具来决定的。为了以防玩意SATRA STM105 应该有圆形直径44+ - 1mm。从各种在片材避开任何制造边缘50mm的位置.
2多裁切一块测试试样，一边用于比较或者参照褪色或者磨损试样情况。
3 将测试试样纺织在20+/-2℃，湿度65+/-2%环境中静置24小时。
二、实验步骤
1 将半数耐磨试样与半数羊毛毡片浸湿，直至试样两面颜色明显加深.
2 在每个夹具环内放置试样，测试面朝外。
3 如果测试试样质量达到500g/m2, 可使用测试方法A或B，在每个试样夹内放置泡棉，用来填充试样测试空间。
4 夹紧试样，以防测试样下垂，起皱歪曲。
5 在半数磨损样上放置一块干的羊毛毡
6 在羊毛毡上放置干的耐磨试样，测试面朝上。
7 将重锤放置在试样上，抚平皱纹，移开重锤
8 在另一块试样上，重复步骤6.7
9 如果需要，立即重复6.5至6.8步骤，使用沾湿耐磨试样及沾湿羊毛毡。
10 将测试样正确放置在测试夹具内，确保测试能正常运行
11 在各个测试头上加载力度，确保测试试样及耐磨样按要求加载力值
三、马丁代尔耐磨测试仪对纺织品检测：
1.纺织品及皮革耐磨试验
圆形织物试样靠在标准摩擦布上进行摩擦测试，耐磨性能取决于试样分解时的摩擦次数或试样重量消耗，测试试样摩擦布上的摆动轨迹被称为Lissajous图形。
2.纺织品、面料起毛球试验
在马丁-戴尔试验机上采用的起毛球测试方法配合EMPA发展而来。测试适于针织和机织织物（由短纤沙织成）。用语言描绘的标准配合EMPA图片标准来评价起毛球的程度。
3.运作和震幅
对于某些工作来说，须依据Lissajous图形来做出一个有规律交互性的动作测试。由耐磨测试转为起毛球测试时，需要改变震幅的长度。改变运作的方式和震幅非常简单，只要移动驱动组件的位置，无需借助其他
四、工具和零配件。
马丁代尔耐磨测试仪标配消耗品：羊毛毡（140mm,90mm）、羊毛布（140mm）、泡沫垫（38mm）
初粘力的测试方法初粘测试仪——滚球斜坡停止试验法(即国家标准测试方法) GB-T2794 1, 测试设备: 初粘测试仪. 2, 钢球: 直径为0.759-25.4mm( 1-32#) , 作为测试用钢球. 3, 测试条件: 试验室温度(23?à 2) degrees Centigrade, 相对温度(65?à 5 ) %. 4, 试样：①试样宽度为100mm, 长度约200mm 的样品,要求胶面干净,无折皱,无拉伸变形②取样的不允许手或其他物体接触样品胶面。 5, 测试步骤: 准备工作: . ①将擦去防锈油的钢球,放入盛有清洗剂的容器内浸泡数分钟,After taking out, 用干净的无尘布擦拭干净. ②用胶粘带把试样上下两端固定在倾斜板( 倾斜度30. )上，必要时，也可以用胶粘带沿测试段两侧边缘加以固定，使试样平整地贴合在板上。 测试: 用镊子把钢球夹入放球器内,调节放球器的前后位置,使钢球中心位于助滚段起始线上,在正式测试前,一个试样允许作多次测试,但应调节放球器的左右位置,使钢球每次滚动的轨迹不重合.
预选最大钢球: 打开放球器,观察滚下的钢球是否在测试段内被粘住( 停止移动逾Above 5s), 从大到小,取不同球号的钢球进行适当次数的测试,直至找到测试段粘住的最大球号的钢球. 取上述最大球号钢球和球号与之衔接的大小两个球,在同一试样上各进行一次测试,以确认最大球号的钢球. 6, 测试结果: 测试结果以钢球球号表示,钢球号码越大,Show that the viscidity is the higher at the beginning. 备注: 初粘力是粘胶浸润性能和硬度的一个主要指标. 图一: 初粘测试仪. Ball putting device Receiving device 倾斜板180。剥离力测试法标准为GB2792-1998 1, 测试设备: 180 度剥离测试仪2、取样
关于胶黏剂的剥离强度试验方法 一.概述 在航空产品的实际使用中，胶接接头不仅受到拉伸应力与剪切应力作用，有时还会受到线应力作用。因此对胶黏剂来讲它应有好的抗线应力的能力，另一方面在胶接接头设计上则应尽可能地避免接头承受线应力作用。测定胶接接头的抗线应力的能力大小，主要采用剥离试验来测定它的剥离强度，其强度用每单位宽度的胶接面上所能承受最大破坏载荷来表示，单位是KN/m。 剥离是一种胶接接头常见的破坏形式之一。其特点是胶接接头在受外力作用时，力不是作用在整个胶接面上，而只是集中在接头端部的一个非常狭窄的区域，这个区域似乎是一条线，胶黏剂所受到的这种应力，就是我们在前面所讲的线应力。当作用在这一条线上的外力大于胶黏剂的胶接强度时，接头受剥离力作用便沿着胶接面而发生破坏。剥离试验用的试件其中一个是柔性材料（如薄的金属蒙皮，织物，橡胶，皮革等），而另一个试件可以是一刚性材料（如厚的金属梁等）或者也同为一柔性材料，由于至少有一个试件为柔性材料，当接头承受剥离力作用时，被粘物的柔性部分首先发生塑性变形，然后，胶接接头慢慢地被撕开了。如织物与织物的胶接属蒙皮与珩条的胶接等。根据试样的结构和剥离结构的不同，它又分为： T剥离强度单位为KN/m； 90°剥离强度单位为KN/m； 180°剥离强度单位为KN/m； Bell剥离（浮滚剥离）强度单位为KN/m； 爬鼓剥离强度单位KN.m/m； 测定剥离强度的方法虽然各有差异，但它的基本操作与影响因素大致相同。 二.T剥离强度试验（金属-金属） 1.原理 用T剥离方法从未胶接端开始施加剥离力，使金属对金属胶接件沿胶接线生产特定的破裂速率所需的剥离力。 2.仪器设备 拉力试验机并附有能自动记录剥离负荷的绘图装置以及有一能夹紧试样的夹持器。 3.试验步骤 （1）试样制备组成T剥离试样的被胶接材料必须是挠性材料，并被弯曲成90°也不会出现破裂。通常是由两块厚度相同的同一种金属加工而成的薄板胶接在一起制成。这金属材质与薄板厚度在胶黏剂标准中都有规定。厚度应均匀，以不超过0.3mm或0.5mm的LY12CZ铝合金薄板居多。 按有关胶接工艺技术文件，选定薄板的材质与厚度，以及胶黏剂层厚度。当没有明确规定时，则选胶层平均厚度在0.2mm以下，厚0.3mm的LY12CZ铝合金薄板。除非另有规定，试样尺寸，长200mm，宽25mm±0.5mm。施加胶接压力不应少于1MPa。若在压机上加压，则试样上方应覆盖一张邵氏硬度（A）约45，厚10mm 的橡胶板，压力控制在0.7MPa（或按供需双方规定）。每块试片整个宽度涂胶，涂胶长度为150mm。
马丁代尔耐磨测试磨损机理及耐磨性测试方法 马丁代尔耐磨仪检测的耐磨性能是纺织产品质量的一个重要指标，直接影响产品的耐用性和使用效果。具体指织物间或与其他物质在反复摩擦的过程中，能够抵抗磨损的能力。如纺织品在洗涤时受到的外力搓 揉以及水、皂液的物理冲击作用;穿着过程中由于运动导致肘关节、膝关节等部位自身或与其他物体之间产生的摩擦作用。利用马丁代尔耐磨仪模拟这类摩擦实验，这些摩擦导致纺织品表层涂层破坏褪色、纤维纱 线断裂，甚至产生破洞，严重影响织物耐用性及美观性。因此全面了解的耐磨性能对于了解纺织品的耐用 性具有重要意义。本文就织物利用马丁代尔耐磨仪测试织物磨损的主要机理和耐磨性能的检测方法进行论述。 一、磨损破坏过程： 织物在实际穿着、使用过程中损坏的原因很多，但实践表明物理外力摩擦是造成纺织品损坏的主要原因。 按照纺织品的破坏机理，磨损主要为以下三个磨损破坏过程： 1、纤维的抽出、断裂 摩擦过程中由于外力的扭曲拉伸等作用，纤维相互之间不断发生摩擦碰撞，纱线脱捻，纤维间相对位 置发生变化;纤维在摩擦过程中，表面受到磨损，纤维片段丢失;外层短纤维由于纤维间抱合力减小而从纱线中脱离出来，形成毛羽;纤维会在多次外力往复作用下发生疲劳，强度下降，断裂，使毛羽增多;内部未染色纤维向纱线外层移动，造成织物表面颜色变化，影响美观性。 2、纱线的断裂 由于纤维在摩擦过程中不断地抽出断裂，纱线中实际受力纤维数量减小，抱合力下降，造成纱线强度 下降，在外力持续作用下最终造成整根纱线的断裂。断裂的纱线减弱了织物的强度;磨损丢失的纱线片段会 造成织物重量的损失，使织物变薄;纱线或纤维的断裂端会造成织物表面毛羽增加，起毛起球。

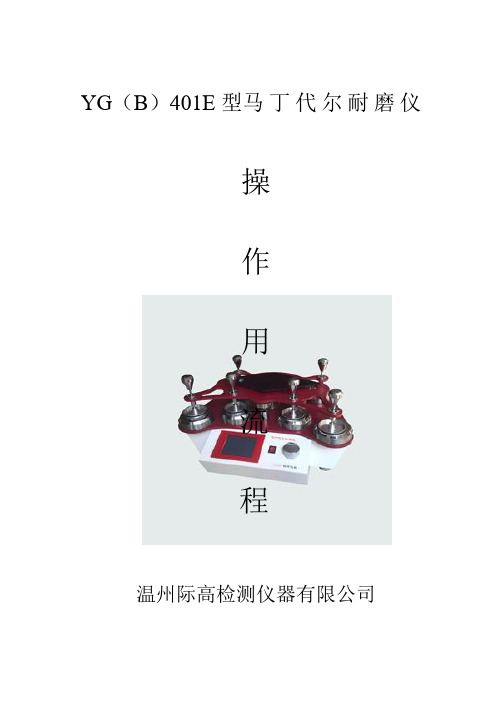

YG（B）401E型马丁代尔耐磨仪 操 作 用 流 程 温州际高检测仪器有限公司
一、简介 该仪器是吸取国内外同类仪器优点设计而成,其外形美观大方、采用触摸式的显示屏幕,界面易懂,操作简便、微机系统采用两种计数方式,直观大方,设定方便、八个工位同时试验,提高试验效率。仪器还设有二种李莎茹（Lissajous）24mm×24mm、60.5mm×60.5mm运动轨迹和多种配套附件,能适应多种试验方法标准。 该仪器适用于:GB/T4802.2、ASTM D4970、ISO12945-2等织物起毛起球程度的试验。其原理:圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛起球等级。还适用于GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验。其原理:圆形织物试样在一定的压力下,与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样破损的耐磨次数表示织物的耐磨性能。 二、主要技术参数 1.工位数：8位 2.计数显示： a.预计计数：0～999999次 b.累计计数：0～999999次 3.最大动程：24±0.5mm 、60.5±0.5mm 4.加压物质量： a.衣料试样重锤：395±2g b.家具装饰品试样重锤：594±2g c.不锈钢碟片：260±1g 5.夹持器有效质量与摩擦直径： A型200g(1.96N)摩擦头￠28.8 －0.084mm B型155g(1.52N)摩擦头￠90 －0.10mm 6.夹持器与磨台相对运动速度：50-2r/min 7.装样压锤质量：2385±10g 8.外形尺寸：885×600×410mm (L×W×H) 9.重量：150kg 10.电源：Ac220V 50Hz
胶粘剂180°剥离强度试验方法 挠性材料对刚性材料 GB／T 2790—1995 代替GB 2790—81 国家技术监督局1995—12—20批准 1996—08—01实施 本标准等效采用ISO 8510—2：1990《胶粘剂—挠性材料与刚性材料粘合的胶接试样的剥离试验第2部分：180°剥离》。 1 主题内容与适用范围 本标准规定了挠性材料与刚性材料粘合的胶接试样的180°剥离试验的装置、试样制备、试验步骤和结果处理。 本标准适用于测定由两种被粘材料（一种是挠性材料，另一种是刚性材料）组成的胶接试样在规定条件下，胶粘剂抗180°剥离性能。 2 引用标准 GB 2918 塑料试样状态调节和试验的标准环境 3 原理 两块被粘材料用胶粘剂制备成胶接试样，然后将胶接试样以规定的速率从胶接的开口处剥开，两块被粘物沿着被粘面长度的方向逐渐分离。通过挠性被粘物所施加的剥离力基本上平行于胶接面。 4 装置 4．1 拉伸试验装置 具有适宜的负荷范围，夹头能以恒定的速率分离并施加拉伸力的装置，该装置应配备有力的测量系统和指示记录系统。力的示值误差不超过2％。整个装置的响应时间应足够地短，以不影响测量的准确性为宜，即当胶接试样被破坏时，所施加的力能被测量到。试样的破坏负荷应处于满标负荷的10％～80％之间。 4．2 夹头 夹头之一能牢固地夹住刚性被粘物(见5．1．1)，并使胶接面平行于所施加的力。另一个夹头则如图1所示，能固定住挠性被粘物(见5．1．2)，此夹头是自校准型的，因此施加的力平行于胶接面，并与拉伸试验装置（4．1）的传感器相联。 5 试样 5．1 被粘材料 被粘材料的厚度要以能经受住所预计的拉伸力为宜。其尺寸要精确地测量并写入试验报告。注：被粘试片的厚度由胶粘剂供需方约定，推荐被粘试片的厚度是：金属1．5mm；塑料1．5mm；木材3mm；硫化胶2mm。挠性被粘试片的厚度与类型对试验结果影响较大必须加以记录，当被粘试片厚度大于1 mm时，厚度测量精确到0．1mm；当被粘试片厚度小于1 mm时，厚度测量精确到0．001mm。 5．1．1 刚性被粘试片 刚性被粘试片宽为25．0mm±0．5mm，除非另有规定1]，长为200mm以上的长条。
FTM1-FINAT测试方法NO.1 180°剥离力测试（剥离速度 300mmmin) 适用范围：本方法用于测试自粘性压敏材料的永久粘合力或可剥离性。 定义：剥离力是在一定条件下将压敏材料从标准测试板上以一定角度、一定速度剥离时所需的力。 分别在压敏材料和标准测试板贴合20min及24h后进行测试,称后者 为永久剥离力。 测试仪器：拉力测试仪或类似仪器，其夹具能以180°剥离玻璃压敏材料，剥离速度300mm/min，精度+2%。 测试板用玻璃制成。 一只标准FINAT测试压辊。 测试样品：应是从有代表性的材料上取下来的测试条，测试条宽25mm,沿仪器方向至少长175mm.切口应干净、平直。每种材料至少应取3条进行 测试。 测试条件：温度23±2℃，50%RH±5%RH。测试样在测试前应至少放置4h。 测试步骤：从测试条上移除背材，胶面向下，用轻微指压将胶条贴于清洁的测试板上。用FINAT测试压辊以大约10mm/s的速度每方向各压2次，使 胶面与测试板表面紧密接触。 在测试条贴合于测试板以后，放置20min再测试。重复上述步骤，将 另一测试条贴合于另一测试板上，放置24h再测试。 将测试条与测试板固定在仪器的合适位置使得剥离角度为180°，设置 夹具分离速度为30mm/min。在测试条中部每10mm读取数据，至少 读取5个数据。对所读取数据取平均值。 测试结果：剥离力用N/25mm表示，对各测试条取平均值。贴合时间为20min 或24h。 破坏类型 CP 洁净试板－试板上无污痕。 PS 试板污染－测试区域有色变，但无胶残留。 CF 内聚破坏－胶膜在测试过程中撕裂，胶残留在试板和基材上。 AT 胶转移－胶膜干净地从基材转移到试板上。用百分数描述胶转 移程度。
马丁代尔耐磨测试仪实验测试方法 织马丁代尔耐磨测试仪可检测各种植物的耐磨性及起球性能。在一定的压力下，试样和指定的磨料进行持续换向摩擦，和标准参数对比进行磨损和起球程度评价。触摸屏控制，配备功能全面的编程器，可预编程批次及总计数，单独设置每个测试头的计数;可选择包括标准速度在内的4个速度。 一、实验测试试样 1 切割装置，如压刀，有足够大小来生产可以被牢固的压在测试样载体上的测试样,准确的测试样尺寸是由测试样载体的夹具来决定的。为了以防玩意SATRA STM105 应该有圆形直径44+ - 1mm。从各种在片材避开任何制造边缘50mm的位置. 2多裁切一块测试试样，一边用于比较或者参照褪色或者磨损试样情况。 3 将测试试样纺织在20+/-2℃，湿度65+/-2%环境中静置24小时。 二、实验步骤 1 将半数耐磨试样与半数羊毛毡片浸湿，直至试样两面颜色明显加深. 2 在每个夹具环内放置试样，测试面朝外。 3 如果测试试样质量达到500g/m2, 可使用测试方法A或B，在每个试样夹内放置泡棉，用来填充试样测试空间。 4 夹紧试样，以防测试样下垂，起皱歪曲。 5 在半数磨损样上放置一块干的羊毛毡 6 在羊毛毡上放置干的耐磨试样，测试面朝上。 7 将重锤放置在试样上，抚平皱纹，移开重锤 8 在另一块试样上，重复步骤6.7 9 如果需要，立即重复6.5至6.8步骤，使用沾湿耐磨试样及沾湿羊毛毡。 10 将测试样正确放置在测试夹具内，确保测试能正常运行 11 在各个测试头上加载力度，确保测试试样及耐磨样按要求加载力值
三、马丁代尔耐磨测试仪对纺织品检测： 1.纺织品及皮革耐磨试验 圆形织物试样靠在标准摩擦布上进行摩擦测试，耐磨性能取决于试样分解时的摩擦次数或试样重量消耗，测试试样摩擦布上的摆动轨迹被称为Lissajous图形。 2.纺织品、面料起毛球试验 在马丁-戴尔试验机上采用的起毛球测试方法配合EMPA发展而来。测试适于针织和机织织物（由短纤沙织成）。用语言描绘的标准配合EMPA图片标准来评价起毛球的程度。 3.运作和震幅 对于某些工作来说，须依据Lissajous图形来做出一个有规律交互性的动作测试。由耐磨测试转为起毛球测试时，需要改变震幅的长度。改变运作的方式和震幅非常简单，只要移动驱动组件的位置，无需借助其他 四、工具和零配件。 马丁代尔耐磨测试仪标配消耗品：羊毛毡（140mm,90mm）、羊毛布（140mm）、泡沫垫（38mm）
Designation: D 3359 – 02 名称： D 3359-02 Standard Test Methods for Measuring Adhesion by Tape Test1 ASTM D3359-09 标准试验方法胶带法测量附着力 This standard is issued under the fixed designation D 3359; the number immediately following the designation indicates the year of original adoption or, in the case of revision, the year of last revision. A number in parentheses indicates the year of last reapproval. A superscript epsilon (e) indicates an editorial change since the last revision or reapproval. 这个标准是D 3359确定了以后发行的。数字代表名称最初通过的时间，或者修订情况，和最新版本。括号内的数字代表最新重新审批时间。上标代表最新版本的变化或重新审批。 This standard has been approved for use by agencies of the Department of Defense. 该标准已经被国防机构部门批准使用。 1. Scope 范围 1.1 These test methods cover procedures for assessing the adhesion of coating films to metallic substrates by applying and removing pressure-sensitive tape over cuts made in the film. 本标准提出的试验方法是规定通过在漆膜切割区施加和撕离压敏胶带的方式，对漆膜与金属底材之间的附着力进行评定的程序 1.2 Test Method A is primarily intended for use at job sites while Test Method B is more suitable for use in the laboratory. Also, Test Method B is not considered suitable for films thicker than 5 mils (125μm). 试验方法A主要是供工作场所用，而试验方法B更适合实验室使用。试验方法B被视为不适合厚度超过 5毫英寸（125微米）的漆膜。 NOTE 1—Subject to agreement between the purchaser and the seller,Test Method B can be used for thicker films if wider spaced cuts are employed. 注 1-根据买卖双方的协议，如果切割间距较宽，漆膜较厚时可采用试验方法B。
压敏胶带剥离强度测试标准 1. 范围 1.1这些测试方法主要用于压敏胶带剥离强度的测试。 1.1.1 方法 A：单面胶从标准钢板或其他类似表面的平板上180° 剥离的测试方法。 1.1.2 方法B：单面背衬胶粘性的测试方法。 1.1.3 方法C：双面胶与标准钢板粘性的测试方法。 1.1.4 方法D：单面胶或双面胶与离型纸的粘性的测试方法。 1.1.5 方法E：无基材胶带与标准钢板的粘性的测试方法。 1.1.6 方法F：单面胶与标准钢板90°剥离的测试方法。 1.2这些测试方法是给定压敏胶带粘性测试的统一评定方法，这评定可 以针对一卷，两卷之间或一批。 1.3不同的基材和（或）胶质都会影响测定结果，因此，这些方法不适 用不统一的胶质。 1.4这些测试方法不适用于一些相对硬质的基材、衬里或在低强度下高粘性背胶的测试。这些特性对测试结果有很大的影响，因而不能真正代表粘力。 1.5 测试数值用 IS或英寸—磅做为单位，在每个单位系统中数值的规定都是不同的，因此，每个系统必须使用自己的单位。 1.6这些标准没用强调在操作过程中可能会发生的所有安全隐患。标准 使用者有义务去建立一个安全健康的操纵规则。 4.测试方法概要 4.1 方法 A——单面胶180°剥离——用可控压力把胶带粘贴到标准测 试板上。测试时，以恒定的速度180°角从测试板上剥离。 4.2 方法B——单面背衬胶的粘性——胶带式样一粘贴到测试钢板上， 取另一式样粘贴到式样以的背面，然后按方法A进行测试。 4.3 方法C——双面胶 4.3.1 表面粘性——把双面胶的正面贴到不锈钢板上，衬里面朝外。 撕去衬纸，贴一层0.025mm（0.001in）的聚酯薄膜，接下来按方法A 进行
Oscillatory耐磨仪简介( 面料wyzenbeek威士伯) 摆动圆筒试验机用于测定织物在标准磨料或在曲面上前后运动的丝网上摩擦时的耐磨性。对符合美国标准的汽车和家具行业面料制造商具有特殊的兴趣。电机驱动有4个磨损头和电子数字计数器控制循环次数。 项目ASTM D4157-02测量值 摆动弧度76±2 mm 速率90±1 /min(双摩擦) 砝码1340 g 施加在样品上的张力可从4.45(1 lb)调节到26.7N(6 lb)样品夹※2 lb2.5 lb3 lb3.5 lb4 lb4.5 lb5 lb 砝码2150 g 施加在样品上的压力可从4.45N(1 lb)调节到15.575N(3.5 lb)样品夹※2 lb2.5 lb3 lb3.5 lb4 lb/ 海绵橡胶压垫海绵橡胶压垫50×50mm(±1mm) 其他橡胶垫和滚筒无缝隙 物理 长度:50厘米 宽度:50厘米 高度:60厘米 结构:钢 完成:印刷 船舶重量:75公斤 电
220V, 50Hz，最大0.05A 1. 安装 1.1 打开仪器 当你收到你的振动气缸测试仪检查纸箱在运输过程中可能发生的损坏。仔细打开仪器，彻底检查部件有无损坏或短缺。向诚信智能客服报告任何设备损坏和/或短缺。 1.2 设置 打开振动气缸测试仪后，将仪器置于恒温恒湿、平整光滑的房间内。 将电源线插入仪器的背面。确认插头已安全插入仪器。 当电源开关处于关闭状态时，将电源线插入适当的电源插座。应确保正确接地。 5. 操作 5.1抽样 5.1.1按照适用材料规范的要求或买方和卖方之间的约定，取样。在没有此类规范或其他协议的情况下，按照7.2中规定的方法取样。 5.1.2从批次样品中的每卷或每片织物上取一份实验室样品。实验室样品应是全幅的，至少50厘米(约20英寸)长，且不得靠近卷或织物的末端超过1米(1码)。将卷布或织物作为主要的取样单位。 5.1.3从批次样品中的每卷或每片织物中取一个实验室取样单元，取样单元的宽度为全幅，长度至少为50厘米(20英寸)，且取样距离卷或每片织物的末端不超过1米(1码)。 5.1.4买方和卖方约定的服装样品装运。 5.2数量及准备 5.2.1在没有任何适用的材料规格的情况下，从每个待测样品中取12个样品，6根经纱(机器方向)和6根纬纱(机器方向)。 5.2.2试样制备: 迴圈切试样73毫米(27?8。)245毫米(95?8)。标本应该用火焰或翅膀切割。长尺寸与经纱平行切割用于经纱(机器方向)的磨擦，与纬纱平行切割用于纬纱(机器方向)的磨擦。机织物不可用同一经纱剪断两根经纱，也不可用同一纬纱剪断两根纬纱。如果织物有图案，确保样品是图案的代表性样本。 5.2.2.2试样在织物长度和宽度方向上进行裁剪。剪下的试样在织物的长度和宽度上呈对角线分布。 5.2.2.3确保试件无褶皱、折痕或皱纹。在织边的10%内不要取标本。

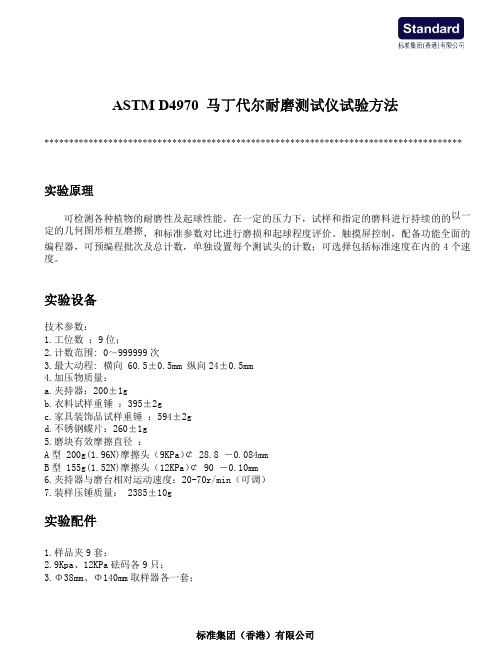

ASTM D4970马丁代尔耐磨测试仪试验方法 ************************************************************************************* 实验原理 可检测各种植物的耐磨性及起球性能。在一定的压力下，试样和指定的磨料进行持续的的以一定的几何图形相互磨擦，和标准参数对比进行磨损和起球程度评价。触摸屏控制，配备功能全面的编程器，可预编程批次及总计数，单独设置每个测试头的计数；可选择包括标准速度在内的4个速度。 实验设备 技术参数： 1.工位数：9位； 2.计数范围:0～999999次 3.最大动程:横向60.5±0.5mm纵向24±0.5mm 4.加压物质量： a.夹持器：200±1g b.衣料试样重锤：395±2g c.家具装饰品试样重锤：594±2g d.不锈钢蝶片：260±1g 5.磨块有效摩擦直径： A型200g(1.96N)摩擦头（9KPa）￠28.8－0.084mm B型155g(1.52N)摩擦头（12KPa）￠90－0.10mm 6.夹持器与磨台相对运动速度：20-70r/min（可调） 7.装样压锤质量：2385±10g 实验配件 1.样品夹9套； 2.9Kpa、12KPa砝码各9只； 3.Φ38mm、Φ140mm取样器各一套；
