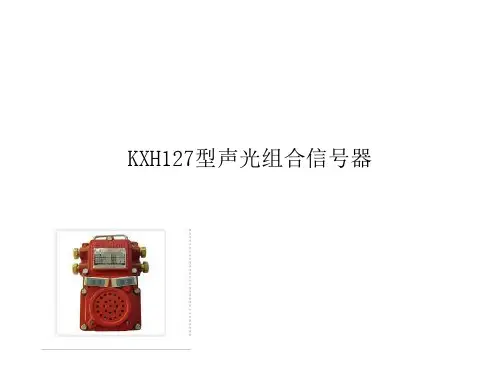

KXH127矿用隔爆兼本安型声光显示信号器
1 概述
s用于皮带、提升机和无极绳牵引绞车、人行猴车、运输巷道。双科电气实现多水平信号区分、二极传送、安全灯自动转换、可视、打点、通话、急停信号等功能。目前提升运输巷无监控，操作人员接听信号看不到巷内运行状况，在运行中会造成事故发生而不能及时停止运行。针对这种状况，
双科研发
生产了KXH127矿用隔爆兼本安型声光显示信号器。（以下简称主机）
该产品结构上为隔爆兼本安型设计，采用单片微控控制器及调制解调技术，仅需二条四芯矿用信号电缆，既能实现出声、光信号、单工对讲、自动区分多水平、二极传送、红绿灯转换。技术领先、设计合理、一机多用。可应用于皮带机巷和轨道运输巷，小型绞车提升运输巷、人行猴车，是目前声光信号主机中升级换代产品。一三九五三八六零三一九
2.1产品分类
2.1型号
KX H 127
额定工作电压
信号器
矿用信号设备
2.2 防爆型式：
矿用隔爆兼本质安全型防爆标志：Exd[ib]IMb
2.3外形尺寸及重量
外形尺寸:242mm×138mm×440mm(长×宽×高)；
重量:22Kg
2.4 环境条件
2.4.1主机在下列条件下应能正常工作:
a)环境温度：0℃～40℃；
b)环境湿度：≤95%（当环境温度为＋25℃时）；
c)大气压力：80kPa～106kPa；
d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。
2.4.2 主机能承受的最恶劣的贮运条件：
a)贮存温度：-40℃～60℃；
b)振动：50m/s2；
c)冲击：500m/s2。
3 结构特征与工作原理
3.1该主机为隔爆兼本安型设计，分隔爆腔和本安腔，由电源板、主机板和显示板构成。采用单片微控制器及调制解调技术，以实现声音、数字信号的传输及各种控制功能。
3.2对讲声音，由送话器经过放大送主处理器，然后通过调制解调器加到电源线上，接收机把
电源线上的信号经调制解调器，通过主处理器，把声音信号还原出来,经功率放大后，驱动扬声器发声。
3.3位置数据信号通过打点控制，使主处理器经调制解调器把信号送入电源线上，接收机则把信号经调制解调器送入主处理器，主处理器经过运算后送入位置数据显示和信号计数显示电路。
3.4打点信号由打点继电器通过公共线将电压传送到每台信号，通过光隔送入主处理器计数处理，并将数值送入显示电路，并根据信号点数判断信号闭锁和自动安全灯转换。
4技术特征
4.1技术参数
4.1.1一路 U0 :DC9V I0 :860mA
工作电压:DC9V 工作电流:≦300mA
4.1.2二路U0 :DC12V I0 :1.2A
工作电压:DC12V 工作电流:≦900mA
4.2电气性能及功能
4.2.1 电气性能
4.2.1.1主机通话方式：单工对讲；
4.2.1.2主机打点信号方式：双音信号；
4.2.1.3主机声讯信号声级强度应≥85dB（A）。
4.2.1.4主机光信号为红色，能见度在黑暗中20m处清晰可见。
4.2.1.5主机通话、打点及急停距离：主机通话、打点及急停距离为1km（与另一台信号器配合使用）。
4.2.2基本功能
4.2.2.1 收发送信号：主机具有人工发送信号及接受信号功能。
4.2.2.2通话功能：主机具有相互通话功能。
4.2.2.3 急停功能：主机具有急停功能。
5 安装
5.1电源线安装
安装时将第一台右侧的A、B端子接127V信号综保，接地线接外壳，左侧的A、B、A1端子接第二台右侧的A、B、A1端子，接线顺序要一致，第二台左侧再接第三台右侧，依次类推，并把所有机壳与地线连接好，将每台的A1、A2端子短接。
5.2编码设置
停下电源后，先把DIP8拨码的出厂设置拨到数字侧，把第一台的DIP8开关中的“1”拨到ON 侧，第二台DIP8开关中的“2”拨到ON侧，其余各台依次类推，设置一个不重复的编码即可。
5.3安全灯与绞车联动安装使用方法
绞车房内的信号主机右侧的D、E端子，接来自80N或120N开关输出的36V电压控制信号(开车时有36V输出，停车时无36V输出)，其它信号主机D、E端子悬空。将每台信号主机左侧的F端子接安全灯公用线，G端子接绿灯，R端子接红灯。
将每台信号主机左侧的F端子接安全灯公用线，G端子接绿灯，R端子接红灯。
使用提示：使用此功能时必须发停车信号，否则安全灯将不转换，使用此功能时严禁在开车时通话。
5.6特殊功能安装使用方法
5.6.1急停功能安装使用方法
使用急停功能时，将每台信号主机的A1、A2端子独立连接，即使用4芯电缆将A、B、A1、A2端子分别顺序连接。
5.6.2二级传送功能安装使用方法
使用二级传送时，将井口信号主机电源板DJ波段开关拨到“2”侧，其它信号主机拨到“1”侧（出厂默认设置），这时只有井口信号可以直接发到车房内，其它信号只能发到井口（急停信号可以发到所有联机主机）。
使用提示：使用此功能时，信号主机连接必须按右进左出的原则，只改变井口内信号主机的设置，其它信号主机按出厂设置，此功能可与信号闭锁功能、打点控制安全灯转换功能一起使用。
6 故障分析
6.1无声、无光应检查保险管和电源电路。
6.2红灯闪烁无语言报警：扬声器引线断、扬声器或语音块损坏。
6.3长期报警：先查看工作方式，再检查光耦电路。
7 售后服务
7.1保证零部件及电路板的供应。
7.2负责指导安装。
7.3产品售后一年内，非人为质量问题免费维修或换新。
8 使用注意事项
a）使用的电源和名牌上的额定电压符合；
b）在使用和维修时，不得改变本安电路和与本安电路有关的电气元件的名称、型号、规格及其参数。
c）在维修、维护时，严禁带电打开！严禁损伤隔爆面！
d）不使用时，进线嘴必须按要求封堵。
9 包装
9.1包装箱用木箱，产品在箱内安放牢固并应有防潮防震措施。
9.2包装箱内应有下列文件和附件：
a）装箱单；
b）产品合格证；
c）使用说明书。
10运输及贮存
在运输过程中不允许碰撞或重压，并应防止雨水侵入。应贮存在通风良好的库房内，码放层数不得大于5层，室内不得有腐蚀性气体或蒸气，贮存温度为-40℃～60℃。
附录 A
（规范性附录）
关联设备、连接电缆
A.1关联设备表
序号型号名称防爆型式防爆标志生产厂家安标证号有效期
1 KBA1
2 矿用本安型摄像
仪本质安全
型
ExibI 泰安双科电气
有限公司
申办中申办中
