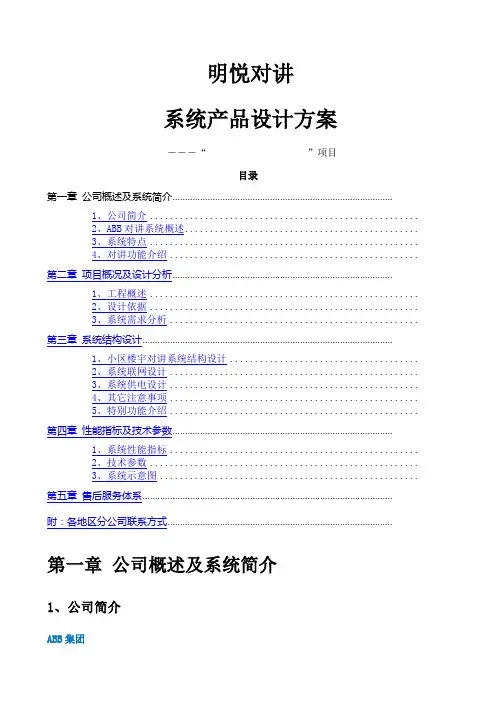

楼宇对讲系统产品设计方案
2.1工程概述
?项目名称：
?项目概况：
?对讲设计要求：
2.2设计依据
?《居住小区智能化系统建设要点与技术导则》
?《全国住宅小区智能化系统示范工程建设要点与技术导则》
?CJ/T174-2003《居住区智能化系统配置与技术要求》
?《居住小区智能系统产品技术标准》
?GB/T 50314-2000《智能建筑设计标准》
?JGJ/T16-92《民用建筑电气设计规范》
?GA/T 394-2002《出入口控制系统技术要求》
?GA/T 72-2004《楼寓对讲电控防盗门通用技术条件》
?GA/T75-94《安全防范工程程序要求》
?GB4208-93《电子产品外壳防护标准》
?《供配电系统设计规范》
?GB50339-2003《智能建筑工程质量验收规范》
?GA 308-2001《安全防范工程验收规则》
?GB50168-92《电气装置安装工程电缆线路施工及验收规范》
?GBJ232-1992（2000版）《电气装置安装工程施工及验收规范》
?GB50303-2002《建筑电气工程施工质量验收规范》
?本公司有关施工、施工质量、安全生产、技术管理等文件
?其他相关设计验收规范及标准：
?《“”智能化工程招标文件》
?《“”智能化系统招标设备清单》
?“”智能化系统施工图纸
2.3系统需求分析
坚持应用先进，有发展、有后援，能满足并适应住户需求的技术；应用的产品成熟可靠，具有易集成、扩展、操作、维修的特性，同时尽可能降低系统整体造价的原则，实现真正意义上的统一、实用、高效、便利。在项目总体建设中遵循以下几点原则：
?适用性
根据小区工程概况及开发商对于楼宇对讲系统的功能及性能要求，同时考虑到小区住户的需求，需要为本项目选择适合的产品以满足系统在功能、使用、外观、环境等方面的需求。
?经济性
楼宇对讲作为小区安全防范系统里面重要的一个组成部分，在选择和设计时应选择质优、价廉的产品，使用有限的资源满足系统的功能、性能要求，获得最优的性价比。
?可靠性
在选择和设计产品时我们应充分考虑楼宇对讲系统各组成部分的可靠性要求，加大系统安全工作余量；在完成规定功能的前提下简化系统设计结构，加强系统可靠性。
?安全性
楼宇对讲是小区门禁控制的一个主要手段，对系统本身的安全性具有较高的需求，所以在选择和设计产品时应充分考虑系统结构安装、信息传输控制、系统防暴、防雷、防潮、防盐雾等各个方面的安全需求，以配合小区人防、物防以及其它技防设施提高小区的安全性。
?先进性、兼容性、可扩展性
楼宇对讲系统设计应充分考虑系统的先进性，保证系统的功能、性能满足小区安全保障的实际需求；应充分考虑系统的兼容性，以保证安全防范系统设备之间能够得到很好的搭配，提高系统性能；应充分考虑系统的可扩展性，以便在增加最少成本的情况下实现功能上的改变和升级、满足系统新的需求变化。
?维修性与维护保障性
系统的可维修性与维护性是保证系统正常工作的关键因素，需要在最短的时间内，用最简单的手段解决系统运行过程当中出现的问题，排除故障，恢复系统
运行，才能够保证使用者的使用不受太大影响。因此系统在选择和设计时应充分考虑系统维修、维护的快捷、方便。
第三章系统选型及介绍
3.1 产品选型
根据对项目楼宇对讲系统需求的分析，及相应的设计目标、设计原则，我们推荐使用厦门ABB振威安全技术发展有限公司研发、生产的G系列楼宇对讲系统。
ABB G系列产品，是在原来振威C-5模拟系统上进行软件和硬件上的升级，其安全性和可靠性得到进一步提升。G系列系统兼容可视、非可视、楼宇、别墅、直呼、编码等系统综合联网，采用”485”总线方式进行组网。其系统结构有着独到的优势及核心价值。特别是：组网灵活、安装维护方便快捷、升级简单、增值不加价等特点，其创新的组网“一线通”调试“一键通”独领市场优势多年，并带动行业新一轮的技术革新，通过不断的技术升级，已成为一套极具竞争力的对讲系统。
3.2 G系列核心优势
G系列智能社区系统采用单一5类线平衡差分传输技术：把原模拟基带传输信号通过技术转换成平衡差分传输信号，大大提高了系统抗共模干扰能力，从根本上克服了视频、音频及数据信号之间的干扰问题，目前，这种布线方式在楼宇对讲行业尚属首创，其系统优势无可比拟！在行业发展史上，G系列系统亦具里程碑式的意义。
1、组网一线通，稳定又便捷。可谓“一线即通·全球首创”。可视联网、防区报警、刷卡联网、信息发布等信号均由一根五类线实现，增加功能时不需另外布线。
调试一键通，在交换机上电前，按住“一键通按键”，交换机将自行对各个端口进行扫描，自动完成包括设备路由信息、视频传输补偿参数等的配置，更远的视频传输距离，交换机与交换机，交换机与最远一台切换器之间的视频传输距离可达1000m；优化的防雷性能：在防雷上采用优化的防护电路，提供更可靠的雷击防护性能，安全性能上，真正做到户户隔离。
2、辅助技术优势
远程图像信号程控补偿技术——系统计算机软件可根据联网主机与管理中心机距离的远近不同设置各个主机的视频补偿增益，使得联网主机不管距离的远近，传输到管理中心处的图像效果都能保持一致性并达到理想效果；联网视频实现智能增益补偿，保证联网视频的清晰度和一致性。
宽带视频信号的电路交换技术——由于彩色图像是属于高频信号，当远距离传输彩色视频信号时，会出现图像彩色丢失的现象。通过该宽带视频信号的电路
交换技术的处理后，能确保视频信号传输带宽的稳定性,保证远距离传输彩色图像时不会丢失彩色效果。
多重防雷设计技术——系统采用多重阻断和泄放浪涌电流之设计，通过的光电、变压器隔离及气体放电管与压敏电阻的双重保护，有效保证联网系统安全运行，有效防止雷击引起的设备损环。
抗静电设计技术——分机和主机皆采用防静电设计，确保设备完全稳定运行。
高压电源供电技术——恒定功率下，线损大幅降低，能达到远距离传输，有效减少电源数量。
电源自动转换技术——交流电停电后电源会自动转换到蓄电池只给系统的对讲部分供电，系统的视频部分自动关闭，可有效延长蓄电池的供电时间。
统一分机接口——G系列系统全系列分机全部都统一接口，可随意更换，更无联网与非联网之差别。
3、成本优势
线材成本——系统联网、楼内主干及分户线全部采用五类、超五类线传输，线材成本下降60%以上，大大的降低了项目的线材成本，提高工程商的利润空间。
辅料成本——五类线和超五类线的运用使得对工程的管路要求降低，不用要求管路的粗细程度，直接降低了项目的管路等辅料成本；更有利于管路较细的工程施工。
施工成本——系统采用标准的V型插拔式接插件和标准的RJ-45网络接口，使得施工更便捷，有效的降低施工工时，施工成本可降低一半；
库存成本——G系列分机全部都统一接口，可随意配置，无联网与非联网之差别，可有效降低库存，提高资金的利用率；
4、工程施工优势
工程施工工艺标准、清晰——系统各组件之间采用的统一的V型接插口和标准的RJ-45的网络接口连接，同时在所有的接口处都有统一的、非常清晰的接线标注，这样接线容易，接口清晰可变，使得施工工艺有了一致性，提高了系统施工工艺的规格。由于施工的标准化作业，系统在安装调试时的出错率会大幅下降达到80%以上，大大提高了系统的一次性合格率，能让工程得以顺利完工。
5、服务优势
降低故障报修，用的放心、省心——经多年的客户服务数据统计分析表明：在楼宇对讲行业中的日常报修中，有80%的报修故障来自于工程施工的不良、线
材的不匹配以及现场的二次作业引起的。G系列标准化、统一的接插件作业可大大减少因现场的各种问题面导致的故障报修，再配以G系列的稳定运行，可以大大降低维修率，节省维护费用。使得工程商在系统的维护方面得心应手，轻松自如。
另外，由于系统标准化接插件和RJ-45的标准网络接口的应用，即使是要更换系统中的某一组件，那也只是举手之劳的事情，几分钟就可以更换好一个组件，再也无需去硬记或者去分辨纷繁复杂的连接线。
楼宇对讲系统由管理中心机、围墙机、联网交换机、切换器、门口主机、单通道模块、室内分机、系统电源、电控锁、闭门器及智能家居管理上位机软件等组成。
第四章产品结构设计
4.1 小区对讲系统结构设计
?保安控制中心设计
配置1台联网交换机，联接系统联网线路；联网交换机提供12个联网接口，可根据需要连接多路单元联网总线、管理中心机、围墙机的线路。
配置1台管理中心机，与单元门口主机、住户分机、小区围墙机的设备进行可视或非可视对讲，并提供相应远程开锁控制功能。管理中心机连接至联网交换机。
另配置1台计算机，安装振威公司提供的小区对讲系统管理软件，可进行日常的住户数据库、家庭安防、读卡门禁、巡更、信息发布等功能管理；计算机连接至管理中心机。
?小区出入口设计
在小区主要入口各配置1台小区围墙机，访客进入小区之前可主动或者通过保安人员通过围墙机呼叫管理中心或者业主分机，进行身份确认，可接受远程开锁，也可根据需要加装读卡门禁进行出入口控制；围墙机连接至联网交换机。
?单元入口设计
在单元入口，主要配置联网切换器和单元主机。在不加任何设备下，每个联网切换器可接两台单元主机。
每个住宅单元配置1台单通道切换器，实现单元及小区联网线路切换功能，连接单元联网线路、单元门口主机以及单通道模块；单通道切换器接口采用插接式便于施工和维护；应放置在单元内部的合适位置以便相关设备的连接和布线。
在每个单元入口处配备1台门口主机，门口主机可呼叫室内分机或者管理中心机，提供锁控功能。在单元门非活动门根据相应尺寸开口安装或者在入口墙体上根据相应尺寸开口安装，将门口主机安装于良好的目视水平高度，可视主机安装应避免太阳直射，否则会造成图像质量不佳，建议门口主机安装高度以摄像头中心距离站立面155~165CM为标准。
?单元楼层设计
在单元各楼层弱电井道或者桥架等适合位置配置单通道模块，提供户级隔离，房号编解码等功能，每个单通道模块最多可连接4台室内分机，可跨层使用。
系统耗电会因线路及工作设备数量变化而变化，所以我们在单元楼层弱电井
道或者桥架等适合位置配置系统电源，对系统供电进行补充，满足系统工作需求。 住户内部设计
在每个住宅内部入口附近配置室内分机，室内分机可根据不同的功能、外观进行选型；在入口附近墙体上适当位置进行安装，安装高度应在适合于大人小孩等具有使用能力的对象能够方便使用的位置。
4.2 系统联网设计
系统联网分为单元主干线路和小区整体联网。
单元主干线路设计：主要为单元内切换器连接各个模块之间的联网，切换器到最远一台分机之间距离不超过150米。当单元主干线距离<25米（6层）时，直接使用一根超五类线连接各个模块。当单元主干线距离>25米（6层）时，需要多布置一根RVV2×1.0的线，一芯连接同个电源下各个模块的正极，另一芯线连接所有模块的GND端，来改善系统通信。
整体联网设计：主要是联网交换机连接各个切换器线路的联网，以及交换机与交换机，交换机与围墙机、管理机直接的联网。每条联网总线距离不超过1000米，超过部分可采用光纤设备进行传输。每条联网总线使用单根阻水超五类线。
4.3 系统供电设计
需要为每个管理中心机、围墙机、联网交换机等联网设备配置一个电源供电；需要为每个单元配置相应足够满足系统工作要求及余量的电源，单元内部每8个模块配置1台电源，第一台电源应连接在单通道切换器上，其它电源应连接在8个模块的线路中间，使其取得最好的供电效果；单元供电系统应从24小时公共用电中引出。
4.4 其它注意事项
不可将系统设备安装于太阳直接曝晒、雨淋、高温、雪霜、化学物质腐蚀及灰尘太多的地方。
所有线接头应该用焊接的方法，确保线路接头的接触良好，为了以后检修方便和系统稳定，所有联网线的接头不能放在管内和容易水浸的地方。
220V直接供电的设备，应该安装在小孩不易触及的地方；系统布线应远离干扰源，在附近存在强电磁干扰的情况下应事先设计好抗干扰措施；与交流供电系统传输线路应保持50CM以上的距离。
4.5 功能介绍
安防报警功能
室内分机提供8防区接口，任意一防区都可以接常开或常闭型探测器，分机接到报警信息，则会发出报警声音，而且报警信号可上传到上位机或管理机上，可在分机进行布撤防。
为考虑报警探测器的安全性及对讲系统的可靠性，室内机不提供报警电源输出,报警设备用电需另外设计。
分机报警功能：分机上有个报警按钮键，在不摘机的时候，按该键就可以接收到报警分机的报警信息，并能显示分机号和相对应的主机号。
信息发布功能：
管理中心可向单元主机、室内机单发/群发文字信息，对每次发送的信息均可保存，并能按照发送人、发送目标、发送时间、信息类型、信息内容等方式进行查询。
上位机向单元主机或围墙机发布消息：可选择某个单元主机或者发送给所有主机。
