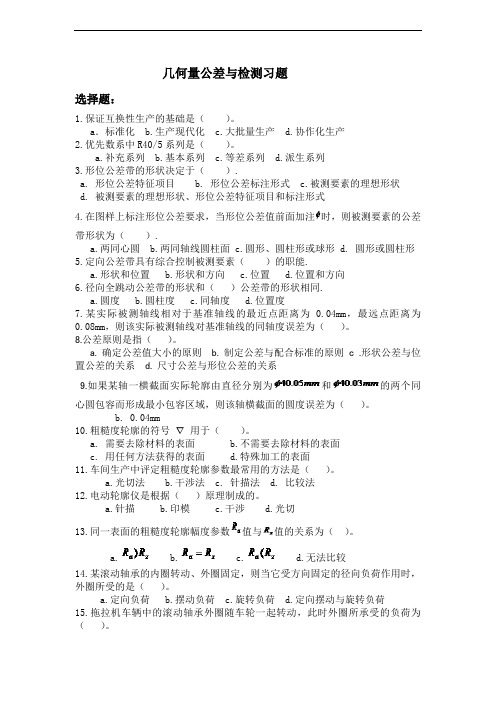

几何量公差与检测习题
选择题：
1.保证互换性生产的基础是（）。
a．标准化 b.生产现代化 c.大批量生产 d.协作化生产
2.优先数系中R40/5系列是（）。
a.补充系列
b.基本系列
c.等差系列
d.派生系列
3.形位公差带的形状决定于（）.
a. 形位公差特征项目
b. 形位公差标注形式
c.被测要素的理想形状
d. 被测要素的理想形状、形位公差特征项目和标注形式
4.在图样上标注形位公差要求，当形位公差值前面加注
时，则被测要素的公差带形状为
（）.
a.两同心圆
b.两同轴线圆柱面
c.圆形、圆柱形或球形
d. 圆形或圆柱形
5.定向公差带具有综合控制被测要素（）的职能.
a.形状和位置
b.形状和方向
c.位置
d.位置和方向
6.径向全跳动公差带的形状和（）公差带的形状相同.
a.圆度
b.圆柱度
c.同轴度
d.位置度
7.某实际被测轴线相对于基准轴线的最近点距离为0.04mm，最远点距离为
0.08mm，则该实际被测轴线对基准轴线的同轴度误差为（）。
a.0.04mm
b.0.08mm
c.0.12
d.0.16
8.公差原则是指（）。
a. 确定公差值大小的原则
b. 制定公差与配合标准的原则 c .形状公差与位置公差的关系 d. 尺寸公差与形位公差的关系
9.如果某轴一横截面实际轮廓由直径分别为
和
的两个同心圆包容而形成最小包容区
域，则该轴横截面的圆度误差为（）。
a.0.02mm
b. 0.04mm
c.0.01mm
d.0.015mm
10.粗糙度轮廓的符号?用于（）。
a. 需要去除材料的表面
b.不需要去除材料的表面
c. 用任何方法获得的表面
d.特殊加工的表面
11.车间生产中评定粗糙度轮廓参数最常用的方法是（）。
a.光切法
b.干涉法
c. 针描法
d. 比较法
12.电动轮廓仪是根据（）原理制成的。
a.针描
b.印模
c.干涉
d.光切
13.同一表面的粗糙度轮廓幅度参数值与值的关系为（）。
a.
b.
c. d.无法比较
14.某滚动轴承的内圈转动、外圈固定，则当它受方向固定的径向负荷作用时，外圈所受的是（）。
a.定向负荷
b.摆动负荷
c.旋转负荷
d.定向摆动与旋转负荷
15.拖拉机车辆中的滚动轴承外圈随车轮一起转动，此时外圈所承受的负荷为（）。
a.定向负荷
b. 旋转负荷
c. 摆动负荷
d.摆动或旋转负荷
16.滚动轴承内圈与轴颈形成的配合与
配合的松紧程度相比较，结论是（）。
a.前者较松
b.前者较紧
c.两者松紧程度相同
d.无法比较
17.标准对平键的键宽尺寸b规定有（）公差带。
a.一种
b.两种
c.三种
d.四种
18.平键的（）是配合尺寸。
a.键宽和槽宽
b.键高和槽深
c.键长和槽长
d.键宽和键高
19.矩形花键联结采用的基准制为（）。
a.基孔制
b.基轴制
c.非基准制
d.基孔制和基轴制
20.为了保证内、外矩形花键小径定心表面的配合性质，小径表面的形状公差与尺寸公差的关系采用（）。
a.最大实体要求
b.最小实体要求
c.包容要求
d.独立原则
21.齿轮副的侧隙用于（）。
a.补偿热变形
b.补偿制造误差和装配误差
c.储存润滑油
d.补偿热变形和储存润滑油
22.GB/T10095.1-2001规定的螺旋线总偏差用来评定齿轮的（）。
a齿厚减薄量 b.轮齿载荷分布均匀性 c.传递运动的准确性 d.传动平稳性
23.螺母 M12×2—6H—S与螺母 M12×2—6H—L 的公差等级相比：＿＿＿。
A 、二者相等
B 、前者高
C 、前者低
D 、无法比较
24.? 60.03mm 的孔与? 60.01mm 的轴的结合是＿＿＿。
A、间隙配合
B、过渡配合
C、过盈配合
D、无法确定
25.标准规定内螺纹＿＿＿的基本偏差为下偏差EI，有H和G两种。
A、顶径和给定中径
B、中径和顶径
C、中径和底径
D、顶径和底径
26最大实体要求可用于被测要素，也可用于＿＿＿或同时使用.
A 、基准要素
B 、中心要素
C 、轮廓要素 D、基本要素
27.基本偏差代号为 A～H 的孔与基准轴形成＿＿＿配合。
A 、间隙
B 过渡
C 过盈
D 不能确定
28. 普通螺纹的公差带是沿着基本牙型的牙顶、牙侧和牙底＿＿＿分布的。
A 、断续
B 、连续
C 、整体
D 、间接
29、决定尺寸公差带相对于零线位置的是（）。
A.公差等级
B.基本尺寸
C.实际偏差
D.基本偏差
30互换性由_ 来保证。
A 公差 B.偏差 C.配合 D.基准制
填空题：
1.根据零部件互换形式和程度不同，互换性可分为和。
2.实行专业化协作生产必须采用原则。
3.互换性对厂际协作，应采用互换法；而厂内生产的零部件的装配，可以采用互换法。
4.GB/T321—2005规定数列作为优先数系；R5系列中的优先数，每增加个数，则数值增加10倍。
5.按测量方法分类，用游标卡尺测量轴的直径属于测量，测量以及测量。
6.按“级”使用量块时量块尺寸为，按“等”使用时量块尺寸
《互换性原理与技术测量》 一、填空题(共20分，每空1分) 1．一个孔或轴允许尺寸的两个极端称为。 2. 一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为____________。 3.配合基准制分__________和__________两种。一般情况下优先选用______________。 4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基_________制。 5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为____________、 _______________ 、________________、________________ 。 6. 普通螺纹结合的基本要求为__________、__________。 7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。 8．公差原则分__________和相关要求，相关要求包括____________、 _______________ 、________________、________ 四种。 9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。 二、选择题（共10分，每题1分） 1．当孔与轴的公差带相互交叠时，其配合性质为（）。 A. 间隙配合 B. 过渡配合 C. 过盈配合 2．公差带的大小由（）确定。 A．实际偏差 B. 基本偏差 C. 标准公差 3．下列孔与基准轴配合，组成间隙配合的孔是（）。 A．孔两个极限尺寸都大于基本尺寸 B．孔两个极限尺寸都小于基本尺寸 C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸 4．基本偏差是（）。 A．上偏差 B .下偏差 C. 上偏差和下偏差 D. 上偏差或下偏差
CAD考试试题库及参考答案 一、单项选择 1、AUTOCAD得坐标体系，包括世界坐标与（ D ）坐标系。 A、绝对坐标 B、平面坐标 C、相对坐标 D、用户坐标 2、当进入了AUTOCAD环境中（即AUTOCAD得图形编辑器）时，缺省时所建立得坐标系统为（ B） A、用户坐标系 B、世界坐标系 C、相对坐标系 D、绝对坐标系 3、如需对所选图形作出规则得复制，该使用（ B ） A、执行 COPY（复制）命令后，当出现“选择对象”时，再介入 F B、使用阵列命令 C、XCOPY D、用“宏”命令 4、使用下面得哪个操作可以完成对所选图形得移动（ A ） A、MOVE
B、ROTAE C、COPY D、MOCORO 5、用 LINE 命令画出一个矩形，该矩形中有___B___图元实体。 A．1个 B．4个 C．不一定D．5个 6、用 STRETCH命令中得窗口方式完全将物体选中，则该操作与 采用 __B___命令相同。 A．PAN B．MOVEC．SCALE D．COPY 7、在执行 FILLET 命令时，先应设置 __A____。 A．圆弧半径R B．距离 D C．角度值D．内部块Block 8、剪切物体需用 ___A___命令。 A．Trim B．Extend C．Stretch D．Chamfer 9、当使用 LINE 命令封闭多边形时，最快得方法就是__A____。A．输入 C回车B．输入 B 回车 C．输入 PLOT回车D．输入 DRAW 回车 10、 AutoCAD中得图层数最多可设置为__B____。 A．10 层 B．没有限制C．5层 D．256 层 11、 CP就是哪个命令得热键名 __B____。 A．CIRLCE B．COPYC．CHAMFERD．SPLINEDIT 12．ARC子命令中得（S，E，A）指得就是哪种画圆弧方式__D____。A．起点、圆心、终点B．起点、终点、半径 C．起点、圆心、圆心角落D．起点、终点、圆心角
《互换性原理与技术测量》 一、填空题 (共20分，每空1分) 1．一个孔或轴允许尺寸的两个极端称为。 2. 一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为____________。 3.配合基准制分__________和__________两种。一般情况下优先选用______________。 4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基_________制。 5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为____________、 _______________ 、________________、________________ 。 6. 普通螺纹结合的基本要求为__________、__________。 7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。 8．公差原则分__________和相关要求，相关要求包括____________、 _______________ 、________________、________ 四种。 9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。 二、选择题（共10分，每题1分） 1．当孔与轴的公差带相互交叠时，其配合性质为（）。 A. 间隙配合 B. 过渡配合 C. 过盈配合 2．公差带的大小由（）确定。 A．实际偏差 B. 基本偏差 C. 标准公差 3．下列孔与基准轴配合，组成间隙配合的孔是（）。 A．孔两个极限尺寸都大于基本尺寸 B．孔两个极限尺寸都小于基本尺寸 C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸 4．基本偏差是（）。 A．上偏差 B .下偏差 C. 上偏差和下偏差 D. 上偏差或下偏差
《互换性原理与技术测量》试题一 一、填空题 (共20分，每空1分) 1．一个孔或轴允许尺寸的两个极端称为 极限尺寸 。 2. 一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为 ____________。 3.配合基准制分_基轴制和__基孔制两种。一般情况下优先选用____基孔制_。 4.滚动轴承圈与轴的配合采用基基孔制制，而外圈与箱体孔的配合采用基基轴制制。 A. 间隙配合 B. 过渡配合 C. 过盈配合 A ． 实际偏差 B. 基本偏差 C. 标准公差 A ．孔两个极限尺寸都大于基本尺寸 B ．孔两个极限尺寸都小于基本尺寸 C ．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸 6.3
7．如被测要素为轴线，标注形位公差时，指引线箭头应（B ）。 A.与确定中心要素的轮廓线对齐 B. 与确定中心要素的尺寸线对齐 C. 与确定中心要素的尺寸线错开 8. 最大实体尺寸是指（ D ）。 A.孔和轴的最大极限尺寸 B.孔和轴的最小极限尺寸 C.孔的最大极限尺寸和轴的最小极限尺寸 D.孔的最小极限尺寸和轴的最大极限尺寸 9. 径向全跳动公差带的形状与（ A ）的公差带形状相同。 A. 圆柱度 B. 圆度 C. 同轴度 D. 线的位置度 10、孔、轴公差带的相对位置反映（ B ）程度。 A.加工难易 B.配合松紧 C.尺寸精度 三、判断题（共10分，每题1分） （×）1 .在ф60H7/f6 代号中，由于轴的精度高于孔，故以轴为基准件。 （×）2.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。 （√）3. 螺纹的公称直径是指螺纹的大径。 差等级。 1.（10分）已知下列配合，画出其公差带图，指出其基准制，配合种类，并计算极限
2019年CAD考试题库及答案 一、单选题： 1、绘制图形时，打开正交模式的快捷键（C） A、F4 B、F6 C、F8 D、F10 2、测量一条斜线的长度，标注法是（B） A、线性标注 B、对齐标注 C、连续标注 D、基线标注 3、原文件格式是（ A） A、*.dwg B、*.dxf C、*.dwt D、x.dws 4、下列哪个命令可将块生成图形文件（D） A、Save B、Explode C、Block D、Wblock 5、画一个圆与三个对象相切,应使用Circle中哪一个选项( B ) A、相切、相切、半径 B、相切、相切、相切 C、3点 D、圆心、直径 6、所谓内接多边形是（ C ） A、多边形在圆内，多边形每边的中点在圆上 B、多边形在圆外，多边形的顶点在圆上 C、多边形在圆内，多边形的顶点在圆上 D、多边形在圆外，多边形每边的中点在圆上 7、打开对象捕捉追踪的功能键是（B） A、F1 B、F11 C、F9 D、F7 8、在下列命令中，具有修剪功能的命令是（D） A、偏移命令 B、拉伸命令 C、拉长命令 D、倒直角 9、在下列命令中，可以复制并旋转原对象的是（ C ） A、复制命令 B、矩形阵列 C、镜像命令 D、阵列 10、在文字输入中，表示特殊字符“度”的代码是（B） A、%%o B、%%d C、%%p D、%%c 11、缩放命令中的“全部”选项，它的含义是（C） A、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围 B、恢复前一个视图 C、显示所有在绘图界限范围内的图形对象 D、从中心开始放大图形 12、在图层的标准颜色中，（B）是图层的缺省颜色 A、红色 B、白/黑色 C、蓝色 D、黄色 13、不影响图形显示的图层操作是（ A） A、锁定图层 B、冻结图层 C、打开图层 D、关闭图层 14、所有尺寸标注公用一条尺寸界线的是（ A） A、基线标注 B、连续标注 C、引线标注 D、公差标注 15、求出一组被选中实体的公共部分的命令是（C） A、并集 B、差集 C、交集 D、实体编辑 16、在画多段线时,可以用哪一个选项来改变线宽( C ) A、方向 B、半径 C、宽度 D、长度 17、下列选项不属于夹点功能的是（D） A、拉伸 B、复制 C、移动 D、对齐 18、下列选项是相对坐标的是（B） 1
一、填空题 1．公差标准是对 几何量误差 的限制性措施，采用相应的技术措施 是贯彻公差与配合制的技术保证。 2．轴φ50js8，其上偏差为 +0.019 mm ，下偏差为 -0.019 mm 。 3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。 4．径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是 固定的 而后者公差带圆心的位置是 浮动的 。 5．φ 30 +0.021 mm 的孔与φ30-0.007 -0.020mm 的轴配合，属于 基孔 制 间隙 配合。 6．φ50mm 的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是 -0.05 。 7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。 8．孔、轴的ES ＜ei 的配合属于过盈 配合，EI ＞es 的配合属于 间隙 配合。 9．某轴尺寸为Φ10-0.018 -0.028 mm ，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是 在被测要素为 最小实体状态 时给定的。当轴实际尺寸为 Φ9.972 mm 是，允许的垂直度误差达最大，可达 0.02 mm 。 10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于 过渡 配合。 11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。 12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。 13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。 14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。 15． 含义是 给定方向上元素相对基准元素A 的垂直度公差是 Φ0.1，且 遵循最小实体要求 。 16．φ 45+0.005 mm 孔的基本偏差数值为 0 ，φ50-0.050 -0.112轴的基本偏差数值为 -0.050 mm 。 17．完全互换是指 零部件在装配或换前，不做任何的选择；装配时不做调整或修配；装配后能满足预定的使用性能要求。 。 18．孔尺寸φ48P7，其基本偏差是-17μm ，最小极限尺寸是Φ47.958 mm 。 19．φ50H10的孔和φ50js10的轴，已知IT10=0.100mm ，其ES= +0.100 mm ，EI= 0 mm ，es= +0.050 mm ，ei= -0.050 mm 。 20．圆柱度和径向全跳动公差带相同点是 公差带形状相同 ，不同点是 前者公差带轴线位置浮动而后者轴线的位置是固定的 。 21．圆度的公差带形状是 半径差为公差值 t 的两个同心圆之间的区域 ，圆柱度的公差带形状是 半径差为公差值t 的两个同轴圆柱面之间的区域 。 22．齿轮公法线长度变动（ΔFw ）是控制 传递运动准确性 的指标，公法线平均长度偏差（ΔEw ）是控制齿轮副 侧隙 的指标。 23．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。 24．孔、轴的ES ＜ei 的配合属于 过盈 配合，EI ＞es 的配合属于 间隙 配合。 25．齿轮标记6DF GB10095-88的含义是：6表示 第Ⅰ，Ⅱ，Ⅲ公差组的精度等级 ，D 表示 齿厚上偏差 ，F 表示 齿厚下偏差 。 27．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定 有关尺寸的公差和极限偏差 。 。
一、填空题 1．一个孔或轴允许尺寸的两个极端称为________。。 2零件表面切削加工要求轮廓的算术平均偏差Ra为μm，在零件图上标注为___。 3.配合基准制分______和_______两种。一般情况下优先选用______________。 4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基___制。 5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为_____ 、______、______、_____。 6. 普通螺纹结合的基本要求为__________、__________。 7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。 8．公差原则分______和相关要求，相关要求包括____、____ 、____、___ 四种。 9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。 二、选择题 1．当孔与轴的公差带相互交叠时，其配合性质为（）。 A. 间隙配合 B.过渡配合 C. 过盈配合 2．公差带的大小由（）确定。A．?? 实际偏差 B. 基本偏差 C. 标准公差 3．下列孔与基准轴配合，组成间隙配合的孔是（）。
A．孔两个极限尺寸都大于基本尺寸 B．孔两个极限尺寸都小于基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸 4．基本偏差是（）。A．上偏差 B.下偏差 C. 上偏差和下偏差D.上偏差或下偏差 5．标准规定形状和位置公差共有（）个项目。 A．8 B. 12 C. 14 D. 16 6．垂直度公差属于（）。A．形状公差 B. 定位公差 C. 定向公差 D. 跳动公差 7．如被测要素为轴线，标注形位公差时，指引线箭头应（）。 A.?? 与确定中心要素的轮廓线对齐 B.与确定中心要素的尺寸线对齐 C.与确定中心要素的尺寸线错开 8.最大实体尺寸是指（）。 A.孔和轴的最大极限尺寸 B.孔和轴的最小极限尺寸 C.孔的最大极限尺寸和轴的最小极限尺寸 D.孔的最小极限尺寸和轴的最大极限尺寸 9、径向全跳动公差带的形状与-的公差带形状相同A圆柱度B圆度c同轴度D 线的位置度 10、孔、轴公差带的相对位置反映（）程度。A.加工难易 B.配合松紧 C.尺寸精度 三、判断题 （）1 .在ф60H7/f6 代号中，由于轴的精度高于孔，故以轴为基准件。
