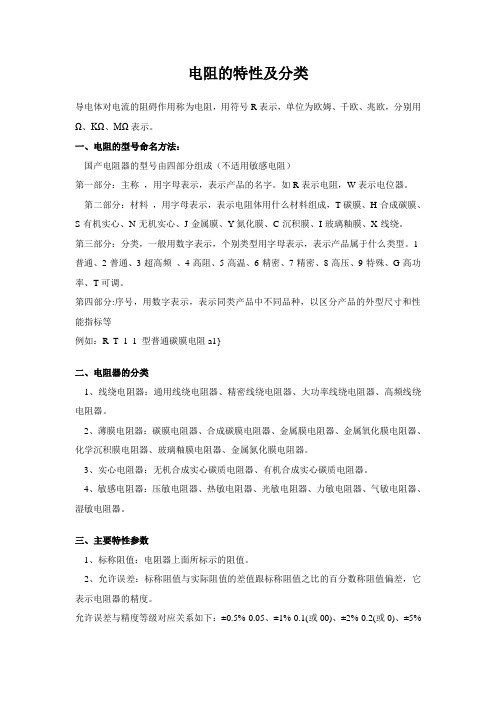

电阻的分类及性能
电阻分为限值固定电阻和限值可变电阻两类。
限值固定电：
1碳膜电阻，标示通用R或RT 电压稳定性能好，造价低，在普通电子产品中应用广泛。
2.金属膜电阻，R或RJ 电压系数更好，同等条件下体积比碳膜电阻小很多，但它的脉冲负荷稳定性差，造价高。
3.金属氧化膜电阻器，R或RY 具有抗氧化、耐酸、抗高温等特点。
4.合成碳膜电阻器，R或RH 高压、高阻电阻器。
5.玻璃釉电阻器，R或RL 耐高温、耐潮湿、稳定、噪声小、限值范围大。
6.水泥电阻器，R 应用大功率电路，当负载短路时，电阻丝与焊脚间的压接处会迅速熔断，对整个电路起保护作用。
7.排电阻器，R 用圆点或缺口表示公共端，电阻器上的数字分别表示有效数字和倍数数字。
8.熔断电阻器（保险电阻器），R 具有电阻器和过流保护熔断双重作用元件。
9.实心电阻器，R 成本低，限值误差大，稳定较差。
限值可变电阻
一、可调电阻器（可人工调节）标示RP 有3个引脚和一个动片引脚，还有一个可调整旋转
钮，可以通过改变动片，改变电阻的阻值。
二、敏感电阻器（随环境变化而变化）
1．压敏电阻器，MY 当外加电压施加到某一临界值时，压敏的阻值会急剧变小。
2.热敏电阻器，MZ或MF 随着温度变化而变化，温度高阻值增大，温度低阻值增小为正温度系数相反为负温度系数。
3．湿敏电阻器，MS 常见种类硅湿敏电阻器、陶瓷湿敏电阻器、氯化理湿敏电阻器。
湿度变化而变化，湿敏电阻器是由感湿层（或湿敏膜）、引线电极和有一定强度的绝元基体组成。
4.光敏电阻器，ＭＧ入射光线增强，限值会明显减小，入射光线减弱限值会明显增大。按导体不同可分为单晶光敏和多晶光敏电阻器。按光谱特性分为红外线光敏电阻器、可见光敏电阻器及紫外线光敏电阻器。
5.气敏电阻器，MG 利用金属氧化物半导体表面吸收某种气体分子时，会发生氧化反应或还原电阻值改变特性而制成的。
电容的种类标示及性能
电容分为限值固定电容和限值可变电容器电容器一般标示都是C。
