毕业论文文献综述
机械设计制造及其自动化

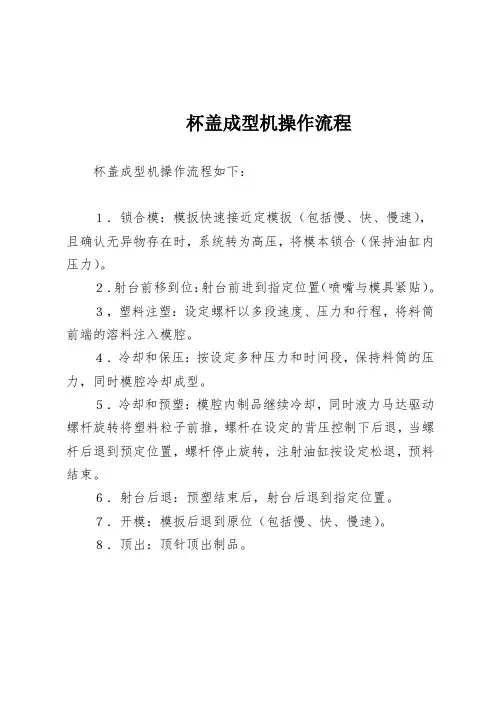

某汽车储油杯盖注射成型模具及成型工艺设计
塑料制品在日常社会中得到广泛利用，模具技术己成为衡量一个国家产品制造水平的重要标志之一。国内注塑模在质与量上都有了较快的发展。但是与国外的先进技术相比，我国还有大部分企业仍然处于需要技术改造、技术创新、提高产品质量、加强现代化管理以及体制转轨的关键时期。
关于全国塑料加工业区域分布，珠三角、长三角的塑料制品加工业位居前列，浙江、江苏和广东塑料模具产值在全国模具总产值中的比例也占到70％。现在，这3个省份的不少企业已意识到塑模业的无限商机，正积极组织模具产品的开发制造。

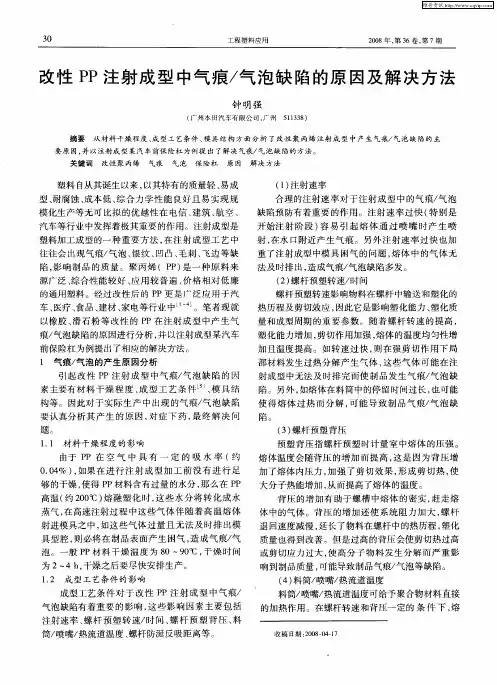

塑料制品在汽车、机电、仪表、航天航空等国家支柱产业及与人民日常生活相关的各个领域中得到了广泛的应用。塑料制品成形的方法虽然很多，但最主要的方法是注塑成形，世界塑料模具市场中塑料成形模具产量中约半数是注塑模具。
目前，我国模具生产厂点约有3万多家，从业人数80多万人。2005年模具出口7.4亿美元，比2004年的4.9亿美元增长约50％，均居世界前列。2006年，我国塑料模具总产值约300多亿元人民币，其中出口额约58亿元人民币。除自产自用外，市场销售方面，2006年中国塑料模具总需求约为313亿元人民币，国产模具总供给约为230亿元人民币，市场满足率为73.5%。在我国，广东、上海、浙江、江苏、安徽是主要生产中心。广东占我国模具总产量的四成，注塑模具比例进一步上升，热流道模具和气辅模具水平进一步提高。
整体来看我国塑料模具无论是在数量上，还是在质量、技术和能力等方面都有了很大进步，但与国民经济发展的需求、世界先进水平相比，差距仍很大。一些大型、精密、复杂、长寿命的中高档塑料模具每年仍需大量进口。在总量供不应求的同时，一些低档塑料模具却供过于求，市场竞争激烈，还有一些技术含量不太高的中档塑料模具也有供过于求的趋势。
随着模具企业设计和加工水平的提高，注塑模具的制造正在从过去主要依靠钳工的技艺转变为主要依靠技术。这不仅是生产手段的转变，也是生产方式的转变和观念的上升。这一趋势使得模具的标准化程度不断提高，模具精度越来越高，生产周期越来越短，钳工比例越来越低，最终促进了模具工业整体水平不断提高。
目前我国已有10多个国家级高新技术企业，约200个省市级高新技术企业。与此趋势相适应，生产模具的主要骨干力量从技艺型人才逐渐转变为技术型人才是必然要求。
中国塑料模具行业和国外先进水平相比，主要存在以下问题。
1、发展不平衡
产品总体水平较低。虽然个别企业的产品已达到或接近国际先进水平，但总体来看，模具的精度、型腔表面的粗糙度、生产周期、寿命等指标与国外先进水平相比尚有较大差距。包括生产方式和企业管理在内的总体水平与国外工业发达国家相比尚有10年以上的差距。
2、工艺装备落后，组织协调能力差。
虽然部分企业经过近几年的技术改造，工艺装备水平已经比较先进，有些三资企业的装备水平也并不落后于国外，但大部分企业的工艺装备仍比较落后。更主要的是，企业组织协调能力差，难以整合或调动社会资源为我所用，从而就难以承接比较大的项目。
3、供需矛盾短期难以缓解。
近几年，国产塑料模具国内市场满足率一直不足74%，其中大型、精密、长寿命模具满足率更低，估计不足60%。同时，工业发达国家的模具正在加速向中国转移，国际采购越来越多，国际市场前景看好。市场需求旺盛，生产发展一时还难以跟上，供不应求的局面还将持续一段时间。
4、大多数企业开发能力弱，创新能力明显不足。
一方面是技术人员比例低、水平不够高，另一方面是科研开发投入少；更重要的是观念落后，对创新和开发不够重视。模具企业不但要重视模具的开发，同时也要重视产品的创新。这既要求塑料机械企业在技术人才、技术创新方面要具有雄厚的实力，也要求企业能在第一时间内准确把握客户的个性化需求。
模具是工业的基础工艺装备，在电讯、汽车、摩托车、电机、电器、仪器、家电、建材等产品中，80%以上都要依靠模具成形，用模具生产制件所表现出来的高精度、高复杂程度、高一致性、高生产力和低消耗，是其它加工制造方法所不能比拟的。因此，我们应该认清形势，认准方向加快发展速度，而不是永远依靠进口产品。当然，近年来我国的注塑模行业发展速度也不可小觑，我们应该以此为契机，在最短的时间内赶上发达国家。
塑料模具尽管成为时下最为诱人的“奶酪”，但樱桃好吃树难栽。由于塑料零配件形状复杂、设计灵活，对模具材料、设计水平及加工设备均有较高要求，并不是人人都可以轻易涉足的。专家认为，目前中国与国外水平相比还存在较大差距，眼前需尽快突
破制约模具产业发展的三大瓶颈：一是加大塑料材料与注塑工艺的研发力度；二是塑模企业应向园区发展，加快资源整合；三是模具试模结果检验等工装水平必须尽快跟上，否则塑料模具发展将受到制约。
参考文献
1张中元.塑料成型工艺与模具设计.北京：航空工业出版社
2《塑料模具设计手册》编写组.塑料模设计手册.北京：机械工业出版社3模具标准选编组.模具标准汇编.北京：中国标准出版社
4徐进.模具材料应用手册.北京：机械工业出版社
5王树勋.典型注塑模具结构图册.广东:中南工业大学出版社
6黄圣杰. Pro/ENGINEER 2001高级开发实例.北京：电子工业出版社
7初利宝. Pro/ENGINEER模具设计.北京：北京大学出版社
8何煜琛. SolidWorks 2001 Plus零件设计.北京：电子工业出版社
9陈万林.塑料模具设计与制作.北京：北京希望电子出版社
10陈万林.实用塑料注射模设计与制造.北京：机械工业出版社
11张孝民.塑料模具技术.北京：机械工业出版社
12黄虹.塑料成型加工与模具.北京：化学工业出版社
13屈华昌.塑料成型工艺与模具设计.北京：高等教育出版社
14申树义高济.塑料模具技术.北京：机械工业出版社
15李来英.注塑成型工艺.北京：机械工业出版社
16 [瑞典]丹尼尔.弗伦克勒等着，徐佩弦译《注射模具的热流道》.化学工业出版社17[德]E.林纳等着，吴宗峰主译.《注射模具130例》（原著第三版）.化学工业出版社
工装模具管理 工装、模具管理与制造程序 1. 目的: 对工装、模具整个寿命周期进行管理，确保满足生产需要。 2. 适用范围: 本程序适用于本公司对工装、模具整个寿命周期的管理。 3. 职责: 3.1 总工程师负责工装、模具的采购工作，及工装、模具的制造管 理。 3.2 自制的工装、模具，由技术部负责设计。工装、模具主管部门 负责制作。 3.3 生产部是工装、模具主管部门，负责生产工装、模具的维护、 维修、保养、贮存及日常管理工作。 3.3 公司决策层负责工装、模具寿命周期的管理工作的具体领导及 重大问题的处理及决策。 4 工作程序: 4.1 工装、模具的采购: 4.1.1 购置申请: a、新开发工装、模具由技术部工程师提交购置申请，报总经理批 准。 b、复制工装、模具由工装、模具的使用部门或主管部门根据生产 情况及新产品开发提出工装、模具购置申请，报公司决策层批 准后由总工程师负责采购。 4.1.2 工装、模具厂家选定: a、总工程师负责工装、模具制造厂家的选择(具体参照《供方
选择和评价控制程序》执行)，由质量部负责组织相关人员 对工装、模具制造厂家的质量保证能力进行评定，评定合格 后交管理者代表批准，工艺装备工程师将该制造厂家列入 《合格工装、模具制造厂家名单》。 b、总工程师从工装、模具制作的技术、质量及价格等方面综合考虑选定制造厂家(若顾客提供了经批准的工装、模具制造 厂家名单，则从顾客提供名单中选择)，并形成报告，说明 选择的理由，由总经理批准。 4.1.3 购置:审批通过后，由总工程师组织与工装、模具制造厂家商定技术协议及商务合同，以上协议及合同经总经理批准 后，由财务部按合同支付货款。 4.1.4 外购工装、模具的验收:工装模具的验收包括新模具制造及模具大修(换芯、整套换叶片)工装、模具制造厂家制作完 成后，由技术部工艺装备工程师将制作厂家提供的样件，按 图纸、工艺要求送生产现场进行试加工，并跟踪全过程，及 时发现问题，做好记录。待样件加工完毕后，交质量部对工 件进行全面检验，并填写检验报告报总工程师审批，由总工 程师与总经理协商后，提出模具修改方案，由总工程师将模 具检验结果及修改方案传递给模具制造厂家。模具制造厂家 按方案修改模具后，再次送不少于20件的合格样品，由技 术部负责送生产现场再次加工成合格品，由质检部对照修改 方案验证。其一，新模具送客户验证;其二，重制模具，本 公司验证。 4.1.5 试生产及交付:

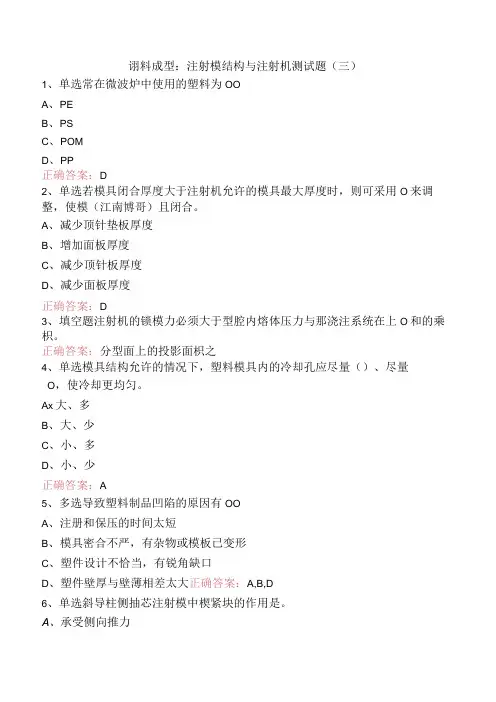

塑料成型工艺及模具设 计考试试题 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
徐州工程学院塑料成型工艺及模具设计考试题目及答 案 一、填空（本题共10小题，每空1分，共20分） 1.顶出推板与凸模（型芯）在安装时应采用锥面配合，其目的是辅助定位， 防止偏心溢料。 2.螺杆式注塑机与柱塞式相比，其优点在于__螺杆式注塑机剪切塑化能力强， 塑化量大_。 3.调湿处理是针对吸湿性塑料而言，具体方法是将制品放在热水中处 理。 4.压制成形与压铸成形均可用于热固性塑料，二者在模具结构上的主要差别在 于压铸模具有浇注系统，而压制成型没有。 5. ABS属于高强度塑料，在注塑成型前需要预先干燥，而且成型时的流动 性也稍差。 6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角大。主要是为了模 具开模时防止造成干涉。 7.塑件允许的最小壁厚与塑料品种和塑件尺寸有关。 8.塑料模的基本结构都由动模和定模两大部分组成。 9.型腔气体的排除，除了利用顶出元件的配合间隙外，主要靠分型 面，排气槽也都设在分型面上。
10. 塑件尺寸精度的影响因素有很多，在计算时需考虑的主要有：成型零部件 的制造误差、成型零部件 的磨损和塑料的成型收缩。 11. 当分流道设计的比较长时，其末端应留有冷料穴，以防前锋冷料阻塞浇 口或进入模腔，造成充模不足或影响制品的熔接强度。 12. 适用于要求自动切除浇口凝料的注塑模浇口方式是潜伏式浇口。 二、判断正误（本题共10小题，每题1分，共10分） 1. 厚壁塑件不容易产生表面凹陷和内部缩孔。 （×） 2. 当模具采用脱件板脱模机构时，可以采用Z形拉料杆与冷料井匹配。（×） 3. 冷却系统的通道要尽量避开塑件的熔接痕部位,以免影响塑件的强度。( √ ) 4. 斜导柱侧抽芯机构中的滑块导滑长度有一定的要求,完成抽拔后,滑块留在导滑槽中的长度不应小于 滑块长度的3/2。 （×） 5．潜伏式浇口是点浇口的演变形式,因此其模具也应设计成三板式结构。（×） 6．细长型芯应避免偏心进料，否则会造成塑件的壁厚不均，脱模困难。( √ )
模具设计流程 注塑模具设计流程，下面就拿本人设计经验与思路跟你分析下： 第一步：产品分析与修改，确定模具结构，缩水图: 1、产品分析：开模方向，分模线与分模面，外形尺寸，厚度，拔模角度，倒勾及相应抽芯方式，进胶点与进胶方式，模穴数等等。 2、转工程图：用三维软件出图,一般建立三个视图：第一个主视图（后模表面投影），第二个第三个立体示意图（外表面和内表面）。其他视图按第三角法或第一角法摆放，剖视图（X和Y，剖切位置线通过重要位置中心，倒勾，柱位，孔位，枕位等等），保存文件DXF格式，到CAD打开标数处理。 3、缩水图：将上一步工程图镜像一次并且放大一个缩水率的倍数。（标明：MI，缩水率） 第二步：产品排位：在模具内怎样排列 考虑因素：模具长宽方位，产品模穴数，进胶位置，间隔（强度，放什么零件放得下） 先排第一个视图是后模侧俯视图抓主视图，第二个视图排前模侧俯视图，先把第一个视图中心线镜像到正右方然后抓后视图，然后排第三个X方向剖视图放在后模侧俯视图的正下方，第四个视图Y 方向剖视图排在前模侧俯视图正右方。 第三步：模仁订购 根据产品的大小，生产批量，模穴数，抽芯机构等. 第四步：模胚订购 根据模仁大小与抽芯机构（侧），进胶方式与位置，前模是否有抽芯（开模动作，油缸），产品材料，顶出方式等等。 第五步：将模仁装配至模胚内 第六步：模仁与模胚安装与定位设计 第七步：分模线，枕位，镶件设计 第八步：如果客户产品有倒勾要设计抽芯机构如行位或斜顶设计 第九步：设计浇注系统（直接浇口，侧浇口，潜水口，牛角式，点浇口，扇形浇口，搭浇口等）第十步：如果是细水口模具那么要设计开闭器与塞打螺丝 第十一步：排气系统设计（排气槽位置与产品溢边值大小） 第十二步：顶出系统设计（顶针，斜顶，司筒，顶块，推板，气顶等） 第十三步：冷却系统设计（水路样式如直通式，阶梯式，隔板式，螺旋式等） 第十四步：辅助零件开设（弹簧，垃圾钉，撑头，中托司，锁模板，扣机，边锁，平衡块，限位块，吊模孔，撬模坑等） 第十五步：检查与修改，视图补充与位置调整 第十六步：2D转3D分模或做全3D 第十七步：拆散件图（3D+2D） 第十八步：图纸审核，改图。 第十九步：图纸合格后打印归档 第二十步：图纸发给模具制造车间加工 以上模具设计从客户给3D图开始到设计出模具图到加工整个流程步骤，希望对你有帮助！ 客户提供的图纸一般有以下几种情况： 1）客户给定审定的塑件图纸（二维电子图档）及技术规范要求（此时需要用三维软 件构建3D图）。 2）给定3D图档，处理成2D图（出工程图纸）。 3）给定样板（手板），此时需要测绘出2D和3D图。 以上是一般有三种，其中第二种情况最常见，就是客户产品设计师设计好了3D产品拿给你开模。模具设计工程师需要绘制图纸有：成口工程图，缩水图，模具装配图，散件图，开模顶出示意图，改模图等，而且我写的就是按顺序排序的。

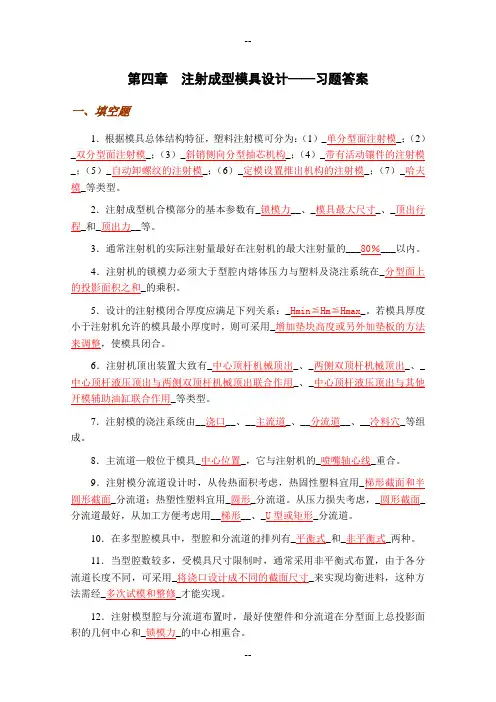

（勤奋、求是、创新、奉献） 《塑料模设计》课程试卷A答案 （本卷考试时间120分钟） 一、填空（本题共10小题，每空1分，共20分） 1.顶出推板与凸模（型芯）在安装时应采用锥面配合，其目的是辅助定位，防止偏心溢料。 2.螺杆式注塑机与柱塞式相比，其优点在于__螺杆式注射机剪切塑化能力强，塑化量大 _。 3.调湿处理是针对吸湿性塑料而言，具体方法是将制品放在热水中处理。 5. ABS属于高强度塑料，在注塑成型前需要预先干燥，而且成型时的流动性也稍差。 6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角大。主要是为了防止开模时造成干涉。 7.塑件允许的最小壁厚与塑料品种和塑件尺寸有关。 8.塑料模的基本结构都由动模和定模两大部分组成。 9.型腔气体的排除，除了利用顶出元件的配合间隙外，主要靠分型面，排气槽也都设在分型面上。 10. 塑件尺寸精度的影响因素有很多，在计算时需考虑的主要有：成型零部件的制造误差、 成型零部件在使用过程中的在大磨损量和塑料收缩率波动。 11. 当分流道设计的比较长时，其末端应留有冷料穴，以防前锋冷料阻塞浇口或进入模腔，造成充 模不足或影响制品的熔接强度。 12. 适用于要求自动切除浇口凝料的注塑模浇口方式是潜伏式浇口。 二、判断正误（本题共10小题，每题1分，共10分） 1. 厚壁塑件不容易产生表面凹陷和内部缩孔。（F ） 2. 当模具采用脱件板脱模机构时，可以采用Z形拉料杆与冷料井匹配。（F ） 3. 冷却系统的通道要尽量避开塑件的熔接痕部位,以免影响塑件的强度。( T ) 4. 斜导柱侧抽芯机构中的滑块导滑长度有一定的要求,完成抽拔后,滑块留在导滑槽中的长度不应小于 滑块长度的3/2。（ F ）5．潜伏式浇口是点浇口的演变形式,因此其模具也应设计成三板式结构。（F ） 6．细长型芯应避免偏心进料，否则会造成塑件的壁厚不均，脱模困难。( T ) 7. 注塑时最后充满的往往是离浇口最远的部位。（F ） 8. 塑件上的文字最好做成凹字，这样模具上相应型腔的加工就方便些。( T ) 9. 从有利于排气的角度考虑，分型面应尽量设在流动方向上的末端。( T ) 10. 无拉料杆的冷料井一般用在顶杆顶料的场合，其分流道应该设计成S形。( T ) 三、简答题（本题共4小题，每题5分，共20分）
1、目的 1.1、规范工装夹具（以下统称工装）的申请、制作、管理、领取、使用、保养维护及报废过程，有效地控制工装的制作成本； 1.2、提高工装的利用率，使工装处于良好控制状态，以满足开发和生产的需要。 2、适用范围 2.1、适用于全公司所有工装夹具的管理。 3、职责 3.1、使用部门：负责正在使用工装的日常保养、维修和保管，工装申请以及验收； 3.2、新产品研发小组/工装夹具组（以下统称工模组）：负责部门工装的可行性和估价分析，工装制作和外协申请，使用状态的巡视，维修、存放和报废的确认； 4、管理流程 5、执行办法 5.1、工装的申请 5.1.1、新品试产前各生产所需的工装，由产前准备会议直接安排于工模组制作；含：零 部件的整型工装，矫正工装、检验工装与焊接工装，和加工所需工装的外协制作； 5.1.2根据计划安排，产量提高需增加工装时，由所需生产单位主管提出《工装夹具制作申请
表》，经部门主管批准后，交由工模组制作；
5.2、工装的设计、制作 5.2.1、工模组制作工装前，应根据工艺要求和实际操作，设计出合理的，工效高的工装。因任 务过多或条件所限无法按时完成的或较大型的工装夹具可寻求外协单位制作。 5．3 工装的确认或验收 5.3.1、工模组依权责对加工完毕的工装进行组装调试、确认；对外协单位制作的工装进行验 收。 5．4 工装的管理 541、工装制作人员应对确认0K勺工装进行编号，建立《工装夹具登记表》； 5.4.2、工装制作人员填写《工装夹具领取登记表》，将编完号的工装夹具统一到使用 单位管理，同时使用单位负责人需在《工装夹具领取登记表》上签收； 5.4.3、专用设备勺随机配套工装作为设备勺附件纳入设备勺管理范围。其管理照《设备管理程 序》执行。 5.4.4、使用中勺工装由各生产使用部门负责管理和保养。 5.4.5、生产使用部门发现因工装夹具异常造成产品缺陷时，通知工模组，由工装制作人员进 行维修处理。 5．5 工装夹具勺使用、保养 5.5.1、工装操作人员每天应对使用中勺工装做好保养工作，保养内容包括清洁、清渣、 加油、润滑、电器结构勺护理； 5.5.2使用部门对使用中勺工装，要按照规定使用，不得损坏、更改、确保工装夹具勺完整性和 适用性； 5.5.4 当生产套单结束后，使用部门要及时把工装退回到存放区（工装架子）存放好，工模组并 对退回勺工装夹具检测。 5．6 工装勺维修、报废处理 5.6.1使用部门将需要维修勺工装交到工模组进行维修. 5.6.2工装经多次修复后无法继续使用或加工精度达不到要求时，使用部门将工装退回工模组， 由工模组进行确认，提出报废，并最终提交上级审批处理方案。 6 附录 6.1 、工装夹具制作申请表（附件一） 6.2、工装夹具领取登记表（附件二）
一、填空题（每空1分，共计35分) 1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。 2、塑料成型最重要的工艺是温度、压力和时间。 3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型 4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分 型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。 5、注射模的零件比较多，根据模具上各部件的主要功能，一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。 6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。 7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。 8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。 9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。 10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模 11、压缩模具又称压制模，简称压缩模或压模。 12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、 拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。 二、判断题（正确的打√，错误的打×.每题2分，共计10分） ( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。 ( ×)2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。 ( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。 ( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。 ( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。
模具设计资料参数 一、塑料制品图及实样的分析和消化 1、制品的几何形状 2、制品的尺寸公差及设计量准确 3、制品的技术要求（即技术条件） 4、制品的外观要求 二、注塑机型-号的确定 三、型腔数量的确定及型腔的排列：如： 1、制品的重量与注塑机的注射量 2、制品的精度 3、制品有无侧抽芯及其处理方法等 四、模具钢材的选用 五、分型面的确定 1、不影响制品外观要求 2、有利于保证制品的精度 3、有得于模具加工特别是型腔的加工 六、向分型与抽芯机的确定 七、模架的确定和标准件的选用 八、浇注系统的设计 九、排气系统的设计 十、冷却系统的设计 十一、顶针系统的设计 十二、导向装置的设计 十三、模具主要零件图的绘制 十四、设计图纸的校对 十五、设计图纸的会签 宽150、长200、就叫1520模架 顶出行程=产品形状高度+10—15毫米 SP支撑柱是为了防止公模板的变形，设计时应尽量靠于模具中间位置能大量大，能打圆的不打方的。 GP导柱：有间隙过盈和过渡三种配合 间隙：孔大柱小过盈：不大不小过渡：可能孔大，也可能柱大 RP回位环：顶出完成后，两倍于顶出行程+20毫米弹簧为导柱的2倍 EGP保护顶出的回位 RP导柱固定于顶针板，模仁即称型腔 顶出形成鞘主要控制顶针顶计行程 三、板模俗称大水口，两板模俗称细水口 母模即A板也是前模，公模即B板也称后模 灌嘴：将注塑机的熔料引入模具流道 定位环：模具在安装到注塑机时起定位作用 顶针：顶出成品的零件 冷料：启动将先入模具部分的那部分料贮存起来，以防止流入成品，影响成品的质量 运水：冷却和加温系统 RP弹簧：是先复位的一种机构的一种装置，是为了成品在顶出后，弹簧将顶板首先压回来，防止顶针撞到母模仁，从而损坏模具 支撑柱：加强公模板的强度，减少公模板变形 垃圾钉：装在顶针板与固定板间，一般高度为5mm作用是防止杂物掉在下固定板上，下顶针板回位后，撞上杂物以免影响顶出
