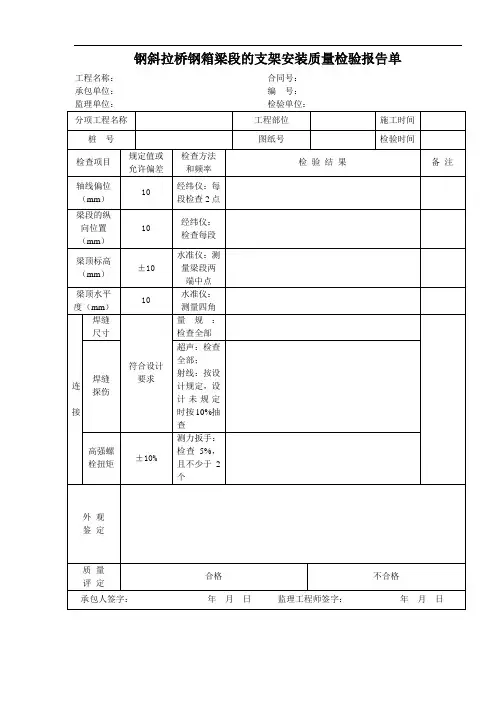

钢斜拉桥钢箱梁段的支架安装质量检验报告单
检表8.10.6-2
JTG F80/1-2017 公路工程质量检验评定标准第一册土建工程(8.10.6-2) 编号：
楚雄连汪坝至南华县城一级公路 第7合同牛凤龙大桥 钢箱梁制造安装技术方案
一.工程概况 楚雄连汪坝至南华县城一级公路第7合同牛凤龙大桥平面分别位于缓和曲线（起始桩号：K43+819.332，终止桩号：K43+925.604，参数A：312.65，右偏）、圆曲线（起始桩号：K43+925.604，终止桩号：K44+165.386，半径425m，右偏）和缓和曲线（起始桩号：K44+165.386，终止桩号：K44+238.925，参数A：312.65，右偏）上，纵断面纵坡-1.81%；墩台径向布置。采用3、4孔一联连续结构，按半幅计左幅桥设4联，右幅桥设3幅，全桥共计9道伸缩缝。 孔跨布置为左幅3×30＋3×30＋3×30＋﹙50＋60＋40﹚m, 右幅4×30＋4×30＋﹙50＋60＋50﹚m先简支后连续预应力小箱梁和连续钢箱梁桥，其中左幅第4联、右幅第3联采用钢箱梁。 主桥立面布置图见图1所示。 图1 主桥立面布置图 主桥平面布置图见图2所示。 图2 主桥平面布置图
标准段横断面布置图见图3～4所示。 图3 主桥左幅第4联钢箱梁标准横断面图 图4 主桥右幅第3联钢箱梁标准横断面图 二.钢箱梁制造项目重点、难点分析 为保证本工程合同段钢箱梁制造安装质量和工期达到预定目标，必须针对此桥的特点及重点采用桥梁新材料、新结构、新设备、新工艺等工程措施，制定出详细的制造方案，确保此项目达到优质工程。 1.钢箱梁安装制造重点 1.1科学组织，确保钢梁按期完成制造安装任务 承接本合同段工程，我们必须建立并完善技术创新机制和建设管理创新体系，加强技术创新、管理创新和集成创新，确保高标准、高质量、高效率实现本项目建设目标。 本项目钢箱梁制造工程量大、工期紧，如何采用合理的施工组织设计，即有效的组织好各项人力资源、充裕的生产和作业场地、优良的技术装备和工装，大型组装及预拼装场地、涂装车间和存放场地、顺畅的转场和运输能力，先进的安装技术和装备，是按期完成好本标段钢梁制造安装任务的一个重点。 1.2提高精度，确保钢箱梁线形和顺利拼装合拢 如何控制钢箱梁的制造质量，提高制造精度，在试拼中发现误差，并采取有效方法和措施消除误差的积累，对钢箱梁制造误差进行动态控制，以保证钢箱梁
现浇箱梁支架设计计算书 第一章编制依据 1、编制依据 1.1施工合同文件及其他相关文件。 1.2工地现场考察所获取的资料。 1.3《公路桥涵施工技术规范》JTG/T F50-2011。 1.4《公路工程质量检验评定标准》JTG F80-2004。 1.5《公路工程施工安全技术规范》JTJ076-95。 1.6《公路工程水泥及水泥混凝土试验规程》JTG E30-2005。 1.7《建筑施工模板安全技术规范》JGJ 162-2008 1.8《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011 1.9《建筑施工高处作业安全技术规范》JGJ 80-91 1.10《建筑结构荷载规范》GB50009-2001（2006年版） 第二章工程概况 本工程为新建桥梁，起点桩号K3+799.97，终点桩号K3+866.03，桥长 66.06m 。桥跨布置为一联，具体分跨为：（16+27+16）m 。主桥箱梁采用C50混凝土。桥梁支架位于地势较低的水田之中，在进行支架搭设前应进行地基处理。 1 上部结构采用现浇预应力砼变截面连续箱梁，桥梁与道路成75°夹角，分为上下行两座独立的桥梁。桥梁平面位于R=1200mm的圆弧上，纵断面位于0.54%的上坡上。
2 桥梁左、右幅不等宽，左幅桥梁宽度为25.25m ，右幅桥梁宽度为22.5m ，两幅桥梁之间设置1.0m 的中央分隔带。左幅桥具体布置为：6m （人行道、非机动车 道）+1.5m（机非分隔带）+17.25m（机动车道）+0.50m（防撞栏）=25.25m；右幅桥具体布置为：6m （人行道、非机动车道）+1.5m（机非分隔带）+14.5m （机动车道）+0.50m（防撞栏）=22.5m。上部结构为（16+27+16）m 变截面预应力砼连续箱梁。桥墩处梁高1.7m ，桥台和中跨跨中梁高为1.1m ，采用二次抛物线过渡，过渡段的方程式为Y=0.004167X2+1.1。左幅桥箱梁顶板宽25.25m ，底板宽20.25m ，悬臂宽 2.5m ，为单箱五室结构；右幅桥箱梁顶板宽22.5m ，底板宽17.5m ，悬臂宽2.5m ，为单箱五室结构。标准段跨中顶板厚度25cm ，底板厚度22cm ，腹板厚50cm 。支座附近顶板厚度50cm ，底板厚度47cm ，腹板厚65cm 。支点处设横隔梁，中横隔梁宽2.0m ，端横隔梁宽1.2m 。 3 桥台采用座板式桥台，基础采用冲击钻钻孔灌注桩基础，桥台桩基直径为 1.5m ，按嵌岩桩设计，要求嵌入中风化石飞岩深度不小于1.0D （D 为桩基直径）。台背回填透水性较好的砂砾石，回填尺寸按施工规范要求确定，回填时要求分层压实，压实度不小于96%。桥墩采用柱式桥墩，墩柱间设系梁。桥面横坡：采用 2.0%双向横坡，坡向外侧，桥面横坡通过箱梁斜置形成，箱梁顶、底板始终保持平行。 4 桥面铺装：4cm 厚改性沥青砼（AC-13C ）+ 5 cm厚中粒式沥青砼（AC- 20C ）防水层，铺装总厚9cm 。桥面排水：桥面设置泄水管，直接将桥面雨水导入道路排水系统。 5 伸缩缝：为了保证梁能自由变形，在0#、3#桥台处设置GQF-Z60型伸缩缝。支座采用GPZ （2009）桥梁盆式橡胶支座。
目录 1 工程概况 (1) 2 参考资料 (1) 3 砼箱梁结构数值模型 (2) 3.1 有限元模型 (2) 3.2荷载及反力计算 (3) 4 钢管支架数值模型 (5) 4.1 模型介绍 (5) 4.2 荷载及材料参数 (5) 4.3 支架受力分析 (6) 4.3.1 贝雷梁受力分析 (6) 4.3.2 钢管支撑受力分析 (8) 4.3.3 支架反力 (11) 4.4 分析结果统计 (11) 5 稳定性验算结果 (12) 5.1 脚手架稳定性验算： (12) 5.2 钢管支撑稳定性验算 (13) 6 贝雷梁应力超限改良措施 (15) 7 分析结果与建议 (18)
1 工程概况 0#块梁体为宽箱、斜腹板、大悬臂结构，采用钢管桩支架现浇施工。贝雷梁上支架采用碗扣式支架作为现浇连续箱梁的支撑体系。底模下脚手管立杆的纵向、横向间距均为0.6m，横杆步距为0.6m。考虑到支架的整体稳定性，在纵向、横向每3m设通长剪刀撑1道，并于箱梁腹板外侧设斜撑。贝雷梁支撑体系采用1.5米×0.9米贝雷梁横向布置，起着将梁结构自重、支架荷载和施工荷载等传到钢管桩支架上的作用。 图1.1 箱梁支承体系 2 参考资料 （1）中华人民共和国行业标准《铁路桥梁钢结构设计规范》 （TB10002.2-2005） （2）中华人民共和国国家标准《钢结构设计规范》（GB50017-2003） （3）《建筑施工碗扣式脚手架安全技术规范》（JGJ130-2011） （4）《建筑结构荷载规范》GB50009-2011； （5）《钢结构设计规范》GB50017-2003； （6）《混凝土结构设计规范》GB50010-2010。 （7）施工单位支架设计图 （8）其他相关资料或文件
钢箱梁总装制造流程与焊接尽量不要弄在一起，你这边看看能不能排下版. 我的需要的尺寸长2米1宽1米你可以让这两个部分分开做也行 钢箱梁总装制造流程 1.钢箱梁的组拼 1.1钢箱梁制作重点及对策 大桥为斜拉桥，其钢箱梁面板采取栓焊结构，其余为焊接结构，其制作重点及相应工艺措施如下： 钢箱梁制作重点： ●梁段组装预拼线型与监控提供线型的一致性； ●斜拉索锚固构造的制造、安装； ●相邻梁段端口与U型肋组装的一致性； ●相邻梁段端口面板U型肋制孔、安装； ●梁段端口外形尺寸； ●梁段组装焊接质量； 工艺保证措施： ●制定合理的焊接工艺，减少结构变形造成的误差； ●推广应用先进的焊接方法，保证钢箱梁的焊接质量； ●设计合理的胎架和工装，保证结构尺寸的一致性； ●制定合理的装配工艺，保证结构的安装精度； ●制定准确的机加工工艺，确保栓接孔群间的精度； 1.2 钢箱梁梁段组装及预拼装 梁段组装按2条生产线，专用胎架长度按10个梁段长度进行匹配制造；采取“9+1”的预拼装方式进行。在匹配总成胎架上完成匹配总成、匹配件装焊和面板U肋连接板栓接孔配钻。 2.胎架制造 1）胎架结构形式 设置2套梁段总装专用胎架,胎架根据梁段的重量、结构形式、外形轮廓、
制造线形及钢箱梁转运等因素进行设计和制作，胎架结构有足够的刚度，满足承载钢箱梁及施工荷载的要求，确保不随梁段拼装重量的增加而变形。胎架为组合式胎架，可重复利用，主要由立柱和横纵向槽钢连接组成，立柱与基础地面采用膨胀螺栓连接，横纵向槽钢（角钢）与立柱采用工装螺栓连接。在每轮钢箱梁制作前，调整模板高度，满足每轮梁段纵坡值、预拱值变化的要求。在底板角点处设有角点位置控制模板，以便角点处单元件准确定位。 2）定位标识设置 胎架区用全站仪配合，在地面上划出供各单元件定位的（纵、横向）标记线、钢横梁中心定位线、锚箱隔板定位线以及梁段中心线、角定位控制线等，这些标记线简称为地标。在胎架以外的钢柱上设置各单元件的高度定位基准标记线（即标高样杆）。梁段组装过程中，由各基准线控制各单元件和构件的空间位置，以保证钢箱梁整体尺寸精度。
**高速公路（贵州境）***合同段 **分离式桥现浇箱梁支架计算书 编制： 复核： 审核： *********有限公司 年月日
**分离式立交桥现浇箱梁支架计算书 一、计算依据： 1、《路桥施工计算手册》； 2、《材料力学》； 3、《结构力学》； 4、《**高速公路两阶段施工图设计变更设计》 二、工程概况： **分离式立交桥为连接原有道路的主线跨线桥，上部结构跨径组合为：2×30m，桥宽5.5m；采用单箱单室截面，梁高150cm，箱梁采用满堂支架现浇施工。 梁体范围内地面为煤系地层，施工满堂支架时需将地面压实，上铺石粉或浇筑混凝土进行找平，支架底托下垫10cm×15cm方木，顶托上纵向铺工字钢，横向铺设10cm×10cm方木。 一、底板纵向分配梁的计算 现浇箱梁跨径组合为2×30m，由于箱梁整体为对称结构，因此计算时纵向只需考虑2个截面即可，及跨中和梁端（见图）。横向分为中间部分、腹板部分和翼板部分，翼板部分荷载较小，不予考虑。采用容许应力计算不考虑荷载分项系数，为了支架安全，总体考虑1.3倍的安全系数进行计算。
根据《路桥施工计算手册》查得，钢材的力学指标取下值： []σ145Μpa =，[]85pa τ=M ，52.110pa E =?M 。 纵梁选用10号工字钢，设计受力参数为： W=49.0cm 3，I=245.0cm 4，S=28.2cm 3，d=0.45cm 一、验算截面分析 我们根据箱梁截面，初步选定支架的纵向间距为90cm ，横向间距为60cm 。根据梁体截面分析，梁端截面为支架受力的最不利截面，因此只需要计算梁端截面处支架的受力情况即可。具体截面如下： 二、计算 支架纵向间距为90cm 处的分配梁计算 梁端截面
钢管支架计算书 天津海河大桥钢箱梁吊装时，需在M19节段吊装过程中搭设钢管移动支架，下面根据支架搭设方案进行计算： 1、荷载计算 M19节段重量为187.08T,整体受力。 2、计算钢管支架的轴力 据提供的数据：P总=1870.8KN，钢管支架自重为450KN，则最下面钢管所承受的最大轴力为：N=2320.8KN,取N=2400KN进行控制计算 3、验算钢管的强度（4Φ720，D=10MM） 钢管支架的强度验算由下式计算：N/A m <[б] б=N/A m =2400/（4×223）=2.69KN/cm2 б=N/A m =2400/（4×194.7）=3.08KN/cm2 而[б]=170Mpa=17 KN/cm2，故安全。 4、整体稳定性验算 钢管支架的整体稳定性由下式计算： N/A m <ψ[б] (1)截面力学特性（如下图） 钢管支架截面力学特性计算图（尺寸单位：cm） 如图所示，立柱由4Φ720，d=10mm的钢管组成，查表有 A m =223cm2,I X /=140579.2cm4 A m =194.7cm2,I X /=93639.59cm4 I X =4×(I X /+A m ×r 2 2)=4×(140579.2+3102×223) =86283516.8cm4 I X =4×(I X /+A m ×r 2 2)=4×(93639.59+3102×194.7) =75217238cm4
（2）：计算整体稳定性折减系数 计算构件的长细比λ h ： 由《钢结构设计手册》查得格构式压弯杆件的长细比计算公式： λ h =(λ 2+27A d /A q )1/2 λ h =(λ 2+27A d /A q )1/2 λ 0 =L /i=3600/25.1=143.42 λ =L /i=3600/21.93=164.16 26948.5056 51273.76 A d =1218.4cm2 A d =83390.66cm2 35887.76 A q =2×4800=864cm2 A q =71706.72cm2 代入计算有λ h =143.4 代人计算有λ h =164.2 查《钢结构设计手册》附表，得ψ 1=0.339 ψ 1 =0.273 (3)立柱的整体稳定性验算由公式有： N/A m <ψ[б] б=N/A m =2400/（4×223）=2.69KN/cm2 б=N/A m =2400/（4×194.7）=3.08KN/cm2 ψ[б]=0.273×170=46.4Mpa=4.6KN/cm2 而ψ[б]=0.339×170=57.6Mpa=5.6KN/cm2，故安全。 (4)单根立柱的整体稳定性验算 A m =223cm2, I X /=140579.2cm4 回转半径i=（I X / A m ）0.5=25.1cm λ =L /I=1500/25.1=39.8(以15m设置一道 横联计算) λ 0 =L /I=800/25.1=31.9 查《钢结构设计手册》附表，得ψ 1=0.883 ψ 1 =0.936 由公式有：N/A m <ψ[б] б=N/A m =2400/4/223=2.69KN/cm2 б=N/A m =2400/4/194.7=3.08KN/cm2 而ψ[б]=0.883×170=150.11Mpa=15KN/cm2，故安全。 ψ[б]=0.936×170=159.12Mpa=15.9KN/cm2，
2.3钢箱梁制作 2.3.1工艺流程 2.3.2操作要点 1、翼板、腹板、底板、横隔板、接口板放样 （1）钢箱梁制作时应按1:1放样，曲线桥放样时应注意内外环方向和钢箱梁中间的连接关系。 （2）放样时应考虑到钢箱梁在长度和高度方向上的焊接收缩量。 （2）根据各制作单元的施工图，严格按照坐标尺寸，确定底板、腹板、横隔板、接口板的落料尺寸。 （4）对较难控制的弧形面，根据其实际尺寸放大样，做出铁样板，以备随时卡样检查。 （5）在整体放样时应注意留出余量，尺寸应根据排料图确定。 2、号料 （1）号料前必须对钢板进行除锈、矫平，并确认其牌号、规格、质量，合格后方可下料。 （2）号料时必须核实来料，注意腹板接科线与顶板接料线错开200mm以上，与底板接料线错开500mm以上，横向接口应错开l000mm以上，筋板焊接线不得与接料线重合。底板、腹板、上翼板和横隔板的号料必须按照整体尺寸号料。 （3）号料时必须注意钢板轧制方向与桥体方向一致，不得反向。 3、切割 （1）机械剪切时，其钢板厚度不宜大于12mm，剪切面应平整。剪切钢料边缘应整齐、无毛刺、咬口、缺肉等缺陷。 （2）气割钢料割缝下面应留有空隙。切口处不得出现裂纹和缺棱。切割后应清除边缘的氧化物、熔瘤和飞溅物等。 4、矫正 （1）下料后零件必须进行矫正，使其达到质量标准。 （2）钢料应在切割后矫正。矫正以冷矫为主，热矫为辅。冷矫施力要慢，热矫温控要严。 （3）热矫温度应控制在600～800℃（用测温笔测试），温尚未降至室温时，不得锤击钢料。用锤击方法矫正时，应在其上放置垫板。热矫后缓慢冷却，严禁用冷水急冷。 （4）主要受力零件冷弯时，内侧弯曲半径不得小于板厚的15倍，小于者必须热煨，冷
钢箱梁制作安装工程施工方法 本工程设计采用了35m+43m+35m 三跨钢连续箱梁桥。由于钢箱梁的制造精度要求高，施工中需要一些专用的大型加工设备和高精度的检测设备，不便在工地加工。委托有较高资质的、信誉良好的、通过ISO9001 认证的钢结构加工厂制造钢箱梁，加工厂应有加工各种大型钢构件所需的技术、设备、检测仪器和熟练的工人，距工地不要太远。钢箱梁在钢结构加工厂内分节段加工制作，最后按架设的要求焊接成运输段。 1、钢箱梁加工制作 工艺图纸：先把构件施工设计图改绘成交给加工车间的施工详图，同时要进行施工工艺和技术标准交底。 材料准备：包括材质检验、钢材表面有无损伤及锈蚀的检验、板材和型材的矫形、焊接材料的选用等。 作样号料：根据施工图先做出杆件样板，用这些样板在钢板上划出切割线。样板的偏差应符合规范的规定。号料前应确认板材合格，不能有锈蚀和明显的缺陷，号料应留有焊接收缩余量、切割和刨边时的余量。号料后作出明显的标记。 切割下料：用剪切机进行切割。剪切边缘应整齐，无毛刺、反口、咬角等缺陷。 板件矫形：把切好的钢板用压辊机压平，矫正后的板面不能有凹痕、损伤。 边缘加工：按设计要求的坡口在刨边机上刨边，误差绝对值≯1mm。 杆件组拼：把各种零件板在胎座上，按设计要求固定位置，卡紧、顶稳。 焊接工艺：按设计对焊缝的要求和预先制定的技术标准进行焊接。焊工必须有等级要求，经过放考核，持证上岗，焊工必须熟悉工艺要
求，明确工艺参数。焊接材料必须按规定的工艺要求选用。 焊缝检验：对焊缝的外形和内在质量进行检验。 厂内拼装：分段制造出来的钢箱梁要先在厂内试拼装。 除锈防腐：按设计要求进行喷砂除锈、电弧喷铝、涂封闭底漆。除锈质量按1级标准要求。 装吊运输：对分段加工好的钢箱梁进行临时加固，装车运到施工现场待架。 检查验收：除了在钢箱梁加工制造过程中我们要派出技术人员跟踪检查以外，还要在构件出厂前按设计和有关规范的要求，对钢箱梁的加工质量进行全面的验收。质量合格才准发往工地。 2、钢箱梁的运输 按照拼装要求，钢箱梁分段制造的外形尺寸不大，重量不大，只是构件都比较长，可以用长24m 的能装100t 的平板车。运送构件。运输过程中要对钢箱梁进行临时加固，提高其刚度，防止发生变形。 5、钢梁的存放 钢箱梁拼装应该有存放和拼装场地，临时堆放箱梁杆件。 钢箱梁运到工地以后，要先进行检测，看它们在运输过程中是否有损伤、变形、脱焊、焊缝开裂等病害发生。若有则要进行修补、矫正、补焊。钢箱梁的修补、矫正、补焊等工作。由钢结构加工厂派出技术人员施工。 存放场地布局应合理，方便大型平车的行走和大型吊车的站位，还要考虑到箱梁梁段的安装顺序，做到好进好出，支垫平稳使箱梁不会发生变形，还要做好排水系统。 6、钢箱的拼装 钢箱梁在钢结构加工厂分段焊好，运到工地，经试拼后备用。 按箱梁接头位置，用万能杆件搭设拼装支墩，其宽度应能满足支承箱梁和焊接工作需要的工作平台。其位置正对钢箱梁的接缝，其高低应能满足箱梁拼装的要求。支墩顶安装有千斤顶和箱梁的微调设备，以保证箱梁的位置精确。
.
计算书
一、设计依据 1．《苏州广济北延 GY-A1 项目“钢箱梁顶推专项施工方案”（论证稿）》 2.《公路桥涵设计通用规范》（JTG D60-2004） 3.《公路桥涵地基与基础设计规范》（JTJ024-85） 4.《公路桥涵钢结构及木结构设计规范》（JTJ025-86） 5.《公路桥涵施工技术规范》(JTJ041--2000) 二、设计参数 1．箱梁自重：钢箱梁自重按 80.7kN/m 进行计算。 2、导梁自重：导梁总重为 316kN，建模时对其结构进行简化，按 14.1kN/m 进行计算。 3、其它结构自重：由程序自动记入。 4、墩顶水平力：顶推施工中拼装平台处的支架墩顶受摩檫力 F1 作用，取摩 檫系数μ为 0.1；在 11#墩处的支架由于是千斤顶牵引施工，受到千斤顶的作用 力 T，同时受到墩顶摩檫力 F2 的作用，取摩檫系数μ为 0.1。 三、设计工况及荷载组合 根据施工工艺及现场的结构形式，确定荷载工况如下： 工况一：钢箱梁拼装阶段。荷载组合为：钢箱梁自重+导梁自重+其它结构 自重。 工况二：钢箱梁顶推阶段。 在钢箱梁顶推阶段按每顶推 2.5m 为一个工况，以箱梁端头顶推至 12#墩为 最后一个工况，共 30 个工况，以此进行各墩顶的受力和导梁的受力分析，其荷 载组合为：钢箱梁自重+导梁自重。 根据以上工况的计算结果，统计出各临时墩的最大受力，对其结构进行分析。 对于 11#墩的荷载组合为：墩顶作用力+顶推力+摩阻力+结构自重；对于其它各 临时墩的荷载组合为：墩顶作用力+摩阻力+结构自重。 四、钢箱梁拼装阶段的受力分析 4.1 贝雷支架的计算分析 钢箱梁在贝雷支架上进行拼装，支撑箱梁的贝雷片的最大跨径为 14m。每个
'.
章丘市秀源河流域综合治理工程第三合同段世纪大道人行桥钢箱梁制作安装 工 艺 流 程 山东黄河建工有限公司 绣源河治理工程世纪大道人行桥项目部 二〇一一年八月
根据该钢箱梁桥设计特点，结合其它大型钢箱梁桥制作经验，该桥钢箱梁制作分为以下三个工艺阶段 ●单元件制作 ●梁段组装预拼 ●钢箱梁工地吊装、焊接 一、放样、下料
二、挑梁、腹板竖肋T型部件制造流程 ⑴零件复查（以下同） ⑵腹板和翼板组装 ⑶焊接（以下同） ⑷矫正（以下同） ⑸标记、标识 三、面底板（腹板）单元件制造流程 带T肋面板单元件制造流程： ⑶严格按照《焊接工艺规程》中的焊接方法和 焊接规范施焊。 ⑷火焰矫正温度控制在600℃～800℃，严禁 过烧、锤击和水冷。 ⑵组装时保证腹板与翼板的垂直度。 ⑴检查来料（零件号、外形尺寸、对角线、 坡口、材质及炉批号）。
⑸ 单元件矫正 ⑹ 标记、标识 ⑶ 接长纵向T 型肋：接长T 型肋，点焊。焊接T 型肋之间的对接焊缝。上船形胎架焊接T 型肋与底板之间的角焊缝。T 型肋两端各留80mm 不焊。校正。 ⑷ 单元件两拼（仅挑臂）：在平台上将两个底板单元件进行两拼。校正。 ⑴ 划线：依据单元件制造图的要求绘制单元件纵横基准线、结构装配线及端口检查线等，划线必须采用在计量有效期内的量具。 ⑵ T 肋装配：T 型肋对齐一端T 型肋端口线进行组装、点焊。测量出每根T 型肋需要接长的长度，根据实测长度适配制作T 型肋。 （5）单元件变形用火焰矫正，矫正温度控制在600℃～800℃，自然冷却，严禁过烧、锤击和水冷。 （6）标记应按要求打样冲眼，标识应采用不易褪色的颜料或墨水笔。
钢箱梁制造 全桥钢箱梁单元制造划分成47个梁段，梁段间连接采取全断面焊接的连接形式。梁段长度12m （标准段）、（中央段）、（端梁段）。单元梁段最大重量为（端梁段）。 全桥梁段划分成25个吊装段，即跨中吊装段（1个）、标准吊装段（20个）、合拢段（2个）、端部吊装段（2个），其中标准吊装段为24m，即两个标准梁段焊接而成。跨中吊装段采用单节段吊装，长度13m，最大吊装重量吨（标准吊装段）。亦可根据跨缆吊机的数量采用单节段吊装。 钢箱梁制造总体工艺概述 钢箱梁主体结构形式及单元件划分见图。 主桥加劲梁采用正交异性板流线型扁平钢箱梁，梁高，宽（含风嘴）；顶板厚16mm，U形加劲肋厚18mm，底板厚10mm，其U形加劲肋厚6mm；吊耳板厚60mm。钢箱梁标准梁长12m，内设4道实体式横隔板，为加强桥面板刚度，减小桥面板变形对铺装层的部利于影响，横隔板间距确定为。吊索处横隔板厚12mm（承力板为20mm），其余横隔板厚10mm。在端梁段有永久竖向支座处的横隔板厚度为20mm，端横隔板厚度为20mm。根据构造需要，端梁段局部设纵隔板2道。支座处横隔板上设置起顶加劲构造，以备更换支座时使用。 图官山大桥钢箱梁示意图 ⑴钢箱梁制作重点及对策 官山大桥为双塔单跨悬索桥，钢箱梁其他部位均采取焊接结构，其制作重点及相
应工艺措施如下： 钢箱梁制作重点： 梁段组装预拼线型与全桥成桥线型一致性； 悬索锚箱的制造、安装； 相邻梁段端口与U型肋组装的一致性； 梁段端口外形尺寸； 梁段组装焊接质量。 工艺保证措施： 制定合理的焊接工艺，减少结构变形造成的误差； 推广应用先进的焊接方法，保证钢箱梁的焊接质量； 设计合理的胎架和工装，保证结构尺寸的一致性； 制定完善的装配工艺，保证结构的安装精度； 梁段组装完成后按成桥线形进行预拼装，预拼装时对高度、里程及锚箱 位置等关键部位进行控制。 ⑵钢箱梁制作总体思路 根据官山大桥钢箱梁设计特点，结合其它大型钢箱梁桥制作经验，该桥钢箱梁制作分为以下五个工艺阶段： 单元件制作 梁段匹配组装 梁段预拼装 钢箱梁水路发运至桥址 钢箱梁吊装及工地连接 钢箱梁制造技术准备工作 钢箱梁制造技术准备工作严格按照相关工艺要求来执行。所有钢材经复验合格后才能投入预处理工序。
东二环跨线桥钢箱梁吊装 专项施工方案计算书 1、工程概况 1.1工程简介 本工程位于呼和浩特市南二环东延伸段与南二环相交处，桥梁起桥桩号KO+261.000,终桥桩号K1+116.000,桥梁总长855.0m,桥梁范围内最大纵坡3.5%，桥梁总面积22230.0㎡。桥梁横向分A、B两幅布置，中间中央分隔带留2m空档。 上部结构为预应力钢筋混凝土连续箱梁、连续钢箱梁及简支钢箱梁。按与线路交叉情况依次分为：跨腾飞路、跨东二环地道及跨鄂尔多斯东街钢箱梁。本桥斜交角度为正交。 A幅桥桥梁跨径布置为5×30m+50m+4×30m+3×30m+2×25m+(38+58+54)m+3×25m+50m+4×30m，B幅桥桥梁跨径布置为5×30m+50m+4×30m+3×30m+2×25m+(54+58+38)m+3×25m+50m+4×30m，30m和25m标准跨径均采用预应力混凝土连续箱梁（简支变连续结构），跨腾飞路、鄂尔多斯东街采用50m单跨简支钢箱梁，跨南二环地道采用三跨连续钢箱梁。本桥斜角角度为正交。 1.2施工平面图（见图1.2-1）
东二环跨线桥平面布置图图1.2-1
1.3主要工程数量 2、总体施工方案 2.1总体吊装方案 考虑到运输、架设各种因素影响，钢箱梁采取在工厂分节段加工，经验收合格后采用汽车陆地运输至施工现场拼装成型。总体拼装方案如下： 钢梁分段运至施工现场后，采用吊车将钢梁分段吊装到现场搭设的临时支架上进行拼装作业；根据各联钢箱梁在加工方案中分段最大重量和拼装时最大起重高度，钢梁拼装临时支架采用钢管立柱支架进行搭设，钢箱梁节段吊装选用260t履带吊吊装。钢梁拼装时均采用全断面焊接进行连接。 2.2钢箱梁节段划分方案 结合现场实际情况及钢结构设计特点，同时经过与设计单位沟通，最终确定了钢箱梁节段划分。 钢箱梁节段划分如下（见下图）：
路基边坡防护施工钢管支架工程专项安全方案 设计计算书 一、计算目的 路基边坡坡面防护施工是在斜坡上进行，特别是对于锚杆锚索施工，需要专门 的操作平台来进行锚孔的钻进，所以需搭设钢管支架作为操作平台。对于钢管支架 结合实际地质情况，管架的受力是否合理，有必要对其进行受力计算，掌握支架的 受力情况，实现合理搭设，既经济又保证安全。 支架布置见附件详图。 为了确保安全，为了确保支架结构的受力合理、安全可靠、稳定，满足施工荷 载的需要，确保施工安全，特进行支架的设计及受力计算。 二、支架的设计 （1）材料选择 钢管：支架纵、横向水平杆、立杆均选用直径φ=48mm、壁厚t=3.5mm的钢管，长度分 别为2m、3m、6m；钢管截面面积A=489mm 2,截面惯性矩I=1.215×105mm4,抵抗矩 W=5.078×103 mm3，回转半径15.78 mm，每延米理论重量为3.84㎏。 铸铁扣件：基本形式有三种，即直角扣件、回转扣件、对接扣件。 竹跳板：规格3 m×0.2m；用于铺设出渣通道。 安全网：规格4.5 m×1.2 m。 （2）支架的布置 (a)立杆 立杆垂直于地面，是把脚手架上所有荷载传递给基础的受力杆件。立杆纵向间距 1.2m, 横向间距1m。 (b)纵、横向水平杆 纵、横向水平杆是承受并传递荷载给立杆的受力杆件。纵向水平杆在纵向水平连接 各立杆，横向水平杆在横向水平连接内、外排立杆。间距见附件详图。 (c)剪刀撑 设置剪刀撑或斜撑，可增强脚手架的纵、横向刚度。剪刀撑是设在脚手架内、外侧
面的十 字交叉斜杆，而斜撑是单独的斜杆。 (d)纵、横向水平扫地杆 纵向扫地杆连接立杆下端距底座下方10c m～20cm处的纵向水平杆，起约束立杆底端在纵向发生位移的作用；水平扫地杆设置在位于纵向水平扫地杆上方处的横向水平杆，起约束立杆底端在横向发生位移的作用。 （e）扣件 直角扣件用于两根垂直相交钢管的连接，依靠扣件与钢管表面间的摩擦力来传递荷载；回转扣件用于两根任意角度相交钢管的连接；对接扣件用于两根钢管对接接长的连接。支架各部分具体尺寸、钢管间距以及支架搭设详细要求等详见附图和施工方案。 1. 图1.小横杆受力计算图示 2.荷载 作用在支架小横杆上的荷载主要是施工荷载，主要是工人和钻孔机械的自重；根据
京津高速公路第二通道（五环化工路立交-市界）公路工程 第3#标段（K3+500-K6+300） 桥梁工程通黄路互通式立交桥→（钢箱梁） 加工制作及安装方案 一、编制说明 本工程施工组织设计编制依据如下： 1、京津高速公路第二通道（五环化工路立交—市界）公路第3标段通黄路互通式立交桥钢结构加工制作及安装工程《施工组织设计》的编制，依据下列文件、图纸、工程法规、质量检验评定标准等编制而成。 (1) 本工程钢结构部分结构设计总说明及施工图纸； (2) 国家颁布的现行有效的建筑工程施工各类规程、规范及验评标准与文件； (3) 北京市人民政府有关建筑工程管理、市政管理、环境保护等法规及规定； (4) ISO9000质量管理体系、ISO14000环境管理体系、OSHMS18000职业安全健康管理体系标准，我单位质量、环境及职业安全健康管理手册、程序文件及其支持性文件； (5) 建筑施工安全检查标准JGJ59—99； (6) 建设部推荐重点推广的新技术； (7) 公司管理手册及其它有关总承包管理、质量管理、安全管理、文明施工管理规定； (8) 现场和周边环境的实地踏勘情况； (9) 建设部发布的国家级工法和我单位的企业工法； (10) 公司的实际制作、加工及安装具体情况进行。 2、本施工组织设计遵守的有关规范、标准： （1）《工程测量规范》GB50026—2001； （2）《钢结构设计规范》GBJ50017—2002； （3）《钢结构工程施工及规范》GB50205—2001； （4）《建筑钢结构焊接规程》JGJ81-2002；
（5）《焊接质量保证》GB/T12467-12469-90； （6）《钢焊缝手工超声波探伤方法和探伤结果分级》GB11545—89； （7）《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88； （8）《低合金钢焊条》GB5118—85； （9）《金属拉伸试验试样》GB232-88； （10）《气体保护焊用钢丝》GB/Y14958-94； （11）《金属熔化焊焊接头射线照相》GB/T 3323-2005； （12）《碳钢焊条》GB5117—85； （13）《钢结构用高强度连接副》GB/3633； （14）《建筑施工安全检查评分标准》JGJ59—99； （15）《建筑机械使用安全技术规程》JGJ33—86； （16）《施工现场临时用电安全技术规范》JGJ46—88； （17）《公路桥涵设计通用规范》JTGD60-2004 （18）《北京市城市桥梁工程施工技术规范》DBJ01-46-2001 （19）《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004 （20）《公路桥涵地基与基础设计规范》JTJ024-85 （21）《公路工程抗震设计规范》JTJ004-89 （22）《公路桥涵施工技术规范》JTJ004-89 JTJ041-2000 （23）《公路工程技术标准》JTG BO1-2003 （24）《公路桥涵钢结构及木结构设计规范》JTJ 028-86 （25）《公路交通安全设施设计规范》JTG D81-2006 （26）《公路交通安全设施施工技术规范》JTG F71-2006 （27）《公路工程水文勘测设计规范》JTG C30-2002 （28）《建设工程文件归档整理规范》GB/T50328-2001 （29）《公路工程基本建设项目设计文件编制办法》交公路发[1995]1036号 二、工程概况 本工程分为主桥、E、H、J匝道桥和箱体之间的连接梁。 主桥预制高度1.32米，长度117米。主桥的结构形式为左、右幅主梁，采用钢—砼组合梁桥，右幅主桥梁为3个单项单室截面。每个箱室底板宽
怀集至阳江港高速公路怀集至郁南段一期工程X2合同段 A匝道第三联现浇支架 计算书 编制： 审核： 审批： 中铁二十局集团有限公司 怀阳高速公路X2标项目经理部 二〇一八年二月
目录 一、工程概况 (1) 二、箱梁设计情况 (1) 三、支架布设方案 (3) 四、计算依据 (4) 五、荷载计算取值 (5) 1、恒载 (5) 2、活载 (5) 六、各构件受力计算 (5) 1、荷载分块 (5) 2、荷载计算 (6) 3、支架验算 (8) （1）竹胶板验算 (8) （2）方木验算 (9) （3） I14工字钢验算 (10) （4）贝雷梁验算： (10) （5） I36工字钢验算： (13) （6）Φ529mm钢管桩计算 (15) （7） C30混凝土独立基础计算 (15)
A匝道桥第三联支架计算 一、工程概况 本桥为跨越道路而设，路线纵断较高，最大桥高约38米。桥跨设计为(25+30+30)+5×25+(25+37+25)，上部结构采用预应力混凝土预制小箱梁和预应力混凝土现浇箱梁。桥墩采用柱式墩、墙式墩，桥台采用柱式台；桥墩、桥台基础均采用桩基础。桥跨起点桩号为AK0+602.418，终点桩号AK0+905.018，中心桩号AK0+753.718，桥跨全长为302.6m（包括耳墙）。本桥平面位于圆曲线、缓和曲线、缓和曲线和圆曲线上，纵断面纵坡为3.95%和0.5%。 二、箱梁设计情况 本桥第三联（25+37+25m）于AK0+862.28上跨B2匝道桥，交叉角度149°，8号墩至11号台，桥位布置见图1。全桥箱梁高度均为200cm，跨中顶板厚度25cm，底板厚度22cm，梁端顶板厚度45cm，底板厚度42cm；翼缘板宽度250cm，翼缘板板端厚度18cm，翼缘板根部厚度45cm。腹板高度113cm，厚度由梁端80cm向跨中45cm渐变。箱梁细部尺寸见表1，箱梁横断面见图2。混凝土强度为C50，工程量为569.75m3。
脚手架计算书 一、脚手架设计及验算说明： 本工程为文体中心工程，因本工程外立面凸凹变化，脚手架尺寸参数根据外立面按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)设置，45.9米层以下采用落地式钢管脚手架， 本计算书依据原报送方案进行验算和优化，部分计算参数需结合原报送方案璞审阅。本计算书按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001以下简称技术规范)设计验算，同时参考《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)的荷载取值及稳定性验算相关内容编制。 二、脚手架设计验算： （一）、落地式钢管脚手架设计验算： 1、计算参数 ⑴、脚手架参数： ①、双排脚手架搭设高度为24.3 m，立杆采用单立杆；采用的钢管类型为Φ48×3.5，为增加安全系数，计算时重量按Φ48×3.5取值，力学参数按Φ48×3.0计算。因局部位置为三排立杆，在计算立杆强度及稳定性时按最大荷载发生位置取中间立杆计算。 ②、搭设几何尺寸：立杆的横距为0.9m，立杆的纵距按建筑物尺寸有1.5m和1.6米，取大值1.6米计算。大小横杆的步距为1.8 m；每步距中部外侧设一根大横杆作为防护栏杆；内排架距离墙0.45m；小横杆上不搭大横杆；小横杆每边伸出立杆尺寸按0.15米计算。 ③、横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1.00； ④、与结构的连接点，因为是改造工程，为尽量保护原有建筑主体，采用两步三跨，连接点采用钢管形成抱箍连接在原有框架柱上，竖向间距 3.6 m，水平间距4.8 m，采用扣件连接，对没有柱子的部位采用楼板和铜管打孔连接。 2.活荷载参数 施工均布活荷载标准值:2.000 kN/m2；脚手架用途:装修脚手架； 同时施工层数:按2层计算；
WORD完美格式 目录 1. 编制依据 (2) 2. 工程概况 (3) 3. 施工工艺及质量目标 (4) 4. 工艺评定 (8) 5. 钢桥组装焊接工艺 (9) 6. 涂装工艺 (11) 6.1涂装技术要求 (11) 6.2 喷砂、油漆施工顺序详述 (12) 6.3 .喷漆施工的操作要领 (14) 6.4损坏区域修补程序 (15)
开创大道立交C匝道钢箱梁加工制作方案 1. 编制依据 1、《广深公路-开创大道立交设计蓝图》 2、《广深公路-开创大道立交设计蓝图加工技术要求》 3、《公路桥涵钢结构及木结构设计规范》JTJ 025-86 4、《建筑施工高处作业安全技术规范》JGJ80-91 6、《钢结构工程施工及验收规范》GB 50205-2001 8、《建筑钢结构焊接技术规程》JGJ 81 —2002 9、《钢结构设计规范》(GB50017-2003 ) 10、《钢结构工程施工质量验收规范》(GB50205-2001 ) 11、《公路工程质量检验评定标准》(JTG F80/1-2004) 12、《公路桥涵施工技术规范》(JTG/T F50 —2011) 13、《公路桥梁钢结构防腐涂装技术条件》(GT/T722-008 )
2. 工程概况 本工程位于萝岗区与黄埔区交界处，广深公路为一级公路，呈东西走向，开创大道为城市主干路，呈南北走向。开创大道主线采用高架桥跨越广深公路，北端与既有开创大道相接，南端与规划富南路相接。其中C匝道钢箱梁段桥宽 10.2-12.1m，桥长148.793m，箱体高1.38-2.0m 采用49.293+55.5+44m 钢箱梁跨越广深公路。主桥钢梁制作时胎架横向坡度C1-C2轴向曲线外2%渐变到0%；C2-C3向曲线内0%渐变到2%；C3-C4轴均为向曲线内2%。 实际施工时将主梁分为6段12片施工，以方便制作、运输和安装，具体见 构件清单如下:
第七节连续钢箱梁施工 一、工程概述 在跨石太高速公路时，为减少对交通的干扰，以及满足石太高速将来规划拓宽的要求，跨径按主跨60m跨径布置，一跨跨越石太高速公路，为满足高速公路管理部门提出的净空5.5m要求以及满足北侧桥梁结构不跨越外环的前提下，采用三跨钢连续梁结构，具体布置如下：42m+60m+42m变高度钢结构连续箱梁。 主线钢结构型式采用外形与混凝土连续箱梁外形一致的大挑臂圆弧形断面，梁高2.4m（根部）～2m（跨中及边墩），为单箱多室结构断面，纵横坡通过结构和支座垫块调整来实现，支座处箱梁底设楔型垫块调平纵坡，保证支座平置。 桥梁结构钢采用Q345qD钢板。 钢结构箱形梁采用工厂预制，现场吊装拼接施工。钢箱梁加工制作，严格进行施工过程中的全面质量控制和管理，以确保钢箱梁制作和安装质量，不留隐患。 二、钢箱梁制作程序 钢箱梁制作程序见图2-4。 三、钢箱梁制作 （一）技术准备 在对设计图纸和技术文件工艺性复核的基础上进行工艺论证并确定制造方案，然后进行施工图转化、工艺编制、工装设计等一系列工作。 钢箱梁的制作和安装按照《公路桥涵施工技术规范》（JTJ041-2000）、《公路工程质量检验评定标准》（JTGF80/1-2004）等有关规范标准进行。 钢箱梁制作和检验所用的量具、仪器、仪表等必须由二级以上计量机构检验合格后方可使用，工厂与工地用尺相互校验，以保证钢箱梁制作安装的精度。 钢结构在加工制作过程中，对关键零件、构件的半成品和成品分阶段进行检查、验收，并做好加工及检查记录以备跟踪和查考。
1、施工图绘制 施工图设计以设计图为依据，以施工方案为指导，具体包括各类单元图、总装图、相应的材料表等。设计流程见图2-5，工装设计流程见图2-6。 2、焊接工艺编制 焊接试验室根据钢箱梁设计图纸和《钢结构工程施工及验收规范》（GB50205-2001）等规范和标准要求，针对钢箱梁的连接形式进行焊接工艺编制，指导焊接施工及检验；焊缝的无损检测采用《市政桥梁工程质量检验评定标准》。 3、技术资料准备 钢结构制作前，首先了解结构所处总体位置的道路中心线和边线平面线型、纵断面线型以及与立柱、支座、桥面排水构造等的关系；了解与相邻结构的衔接形式以及施工方案，了解架桥方案及交通组织要求等。 4、上报钢箱梁制作方案 在钢箱梁制作前，首先会同发包人、设计单位、监理工程师讨论确定钢箱梁安装方案，并据此编制钢箱梁制作与施工组织工艺，其内容包括：制作工艺、焊接工艺、试拼装工艺、涂装工艺、工地组装及安装工艺、工艺流程、质量保证措施、工期保证措施、验收文件等。 钢箱梁制作施工组织设计报请发包人、监理工程师并会同有关单位进行讨论通过后，作为钢箱梁制作的依据。 （二）材料 1、材料保证 为使钢箱梁制造所用各种材料的质量得到保证，对用工程使用的原、辅材料提出以下要求：按ISO9000系列质量体系要求，供货方必须是通过分供方评定的厂家；供货厂家必须承诺按本工程进度要求供货，以保证钢箱梁生产的顺利进行。 本工程钢结构钢采用Q345qD钢，材料化学成分及机械性能符合《桥梁结构纲》
脚手架的抗倾覆验算与稳定性计算［摘要］当模板支架、施工用操作架等脚手架不设连墙杆时，必须首先对脚手架进行抗倾覆验算，然后才是强度、刚度和稳定性计算。而现行的国家标准中没有倾覆验算和稳定性验算内容。根据国家有关标准导出了脚手架倾覆验算公式，并有2个算例辅以说明。最后指出脚手架高宽比与脚手架的倾覆有关，与脚手架稳定性承载能力无关。 ［关键词］脚手架;倾覆;稳定性;验算 结构设计中，“倾覆”与“稳定”这两个含义是不相同的，设计时都应考虑。《建筑结构可靠度设计统一标准》gb50068-2001第条第一款规定承载能力极限状态包括:“①整个结构或结构的一部分作为刚体失去平衡(如倾覆等)……。④结构或结构构件丧失稳定(如压屈等)”。可见它们同属于承载能力极限状态，但应分别考虑。《建筑结构设计术语和符号标准》gb/t 50083-97，对“倾覆”和“稳定”分别作出了定义，并称“倾覆验算”和“稳定计算”。《建筑地基基础设计规范》gb50007-2002，关于地基稳定性计算就是防止地基整体(刚体)滑动的计算。《砌体结构设计规范》gb50003-2001对悬挑梁及雨篷的倾覆验算都有专门规定。施工现场的起重机械在起吊重物时也要做倾覆验算。对于脚手架，由于浮搁在地基上，更应该做倾覆验算。 《建筑施工扣件式钢管脚手架安全技术规范》jgj130-2001及《建筑施工门式钢管脚手架安全技术规范》jgj128-2000中都没有
倾覆验算的内容，这是因为这两本规范规定的脚手架都设置了“连墙杆”，倾覆力矩由墙体抵抗，因此就免去了倾覆验算。如果不设连墙杆，则脚手架的倾覆验算在这两本规范中就成为不可缺少的内容了。所以，对于模板支架、施工用的操作架等无连墙杆的脚手架，首先应保证脚手架不倾覆而进行倾覆验算，然后才是强度、刚度和稳定性计算。如果需要，还可进行正常使用极限状态计算。 1脚手架的倾覆验算 通用的验算公式推导 无连墙杆的脚手架，作为一个刚体应按如下表达式进行倾覆验算: （1）式中:γg1、cg1、g1 k分别为起有利作用的永久荷载的分项系数、效应系数、荷载标准值;γg2、cg2、g2 k分别为起不利作用的永久荷载的荷载分项系数、效应系数、荷载标准值;cq1、q1 k 分别为第一个可变荷载的荷载效应系数、荷载标准值;cqi、qik分别为第i个可变荷载的荷载效应系数、荷载标准值;ψci为第i个可变荷载的组合值系数。当风荷载与一个以上的其它可变荷载组合时采用;当风荷载仅与永久荷载组合时采用。 对于平、立面无突出凹凸不平的脚手架，以下简称为规整脚手架，其倾覆验算应按如下表达式进行: （2）式中:为起有利作用的永久荷载的荷载分顶系数;cw、wk为风荷载的效应系数、风荷载的标准值。 对于规整脚手架，其上作用的永久荷载、可变荷载是抗倾覆的，
