耐火材料学
1、耐火材料定义：耐火材料为物理与化学性质适宜于在高温下使用的非金属材料，但不排除某些产品可含有一定量的金属材料。
2、耐火材料按性质分类为酸性、碱性、中性耐火材料。
3、耐火材料中的气孔可分为三类：开口气孔（显气孔）、贯通气孔、闭口（封闭）气孔。
真密度：带有气孔的干燥材料的质量与其真体积之比值。
显气孔率：带有气孔的材料中所有开口气孔体积与其总体积之比。
吸水率：带有气孔的材料中所有开口气孔所吸收的水的质量与其干燥材料质量之比。4、耐火材料的强度包括耐压强度与抗折强度。耐火材料的耐压强度是单位面积上所能承受而不破坏的极限载荷；耐火材料的抗折强度是指将规定尺寸的长方体试样在三点弯曲装置上能够承受的最大应力。
5、热膨胀系数：耐火材料的热膨胀系数通常是指平均热膨胀系数，即从室温升至试验温度，温度每升高1℃试样长度的相对变化率。线膨胀系数：有时也称为线弹性系数，指温度每变化1℃材料长度变化的百分率。
6、耐火材料的使用性质：
①耐火度：耐火材料在无荷重条件下抵抗高温而不熔化的特性。
②高温蠕变：耐火材料在一定的压力下随时间的变化为产生的等温变形称为耐火材料的高温蠕变或者压蠕变。
③耐火材料的高温体积稳定性。重烧线变化是指试样在加热到一定的温度保温一段时间后，冷却到室温后所产生的残余膨胀或收缩。
④耐火材料的抗热震性。其测试方法是加热—冷却法，将一定的试样直接放入已经达到规定温度的炉内保温达到规定的时间后，迅速从炉中取出，在水等介质中或空气中淬冷。
7、耐火材料的抗渣性：耐火材料在高温下抵抗熔渣侵蚀的性能称为抗渣蚀性能。
8、渣向耐火材料中的渗透：
①通过开口气孔与裂纹向耐火材料内部渗透。
②通过晶界向耐火材料内部渗透。
③渣中的离子进入到构成耐火材料的氧化物中，通过晶格扩散进入耐火材料中。
以上三种方式通过气孔与裂纹的渗透是最大的。
9、实验室最常用的抗渣性试验方法为坩埚法。其优点是简单易行，可以在同一个炉子中进行多个坩埚的抗渣性试验；缺点是：耐火材料试样静止不动，试样周围的侵蚀介质（熔渣）变化小，很容易达到饱和状态，在耐火材料内部不存在温度梯度。
10、耐火材料配方设计：
①化学与相组成的设计。②颗粒组成的设计。
11、耐火材料泥料颗粒组成设计原则：
①临界粒度的确定。②最紧密堆积原理。
③结构、性能与生产过程的综合考虑。
12、硅酸铝质耐火材料是以Al2O3和SiO2为基本化学组成的耐火材料。根据Al2O3含量的高低，硅酸铝质耐火材料又可分为：半硅质耐火材料，Al2O3含量为15%~30%；黏土质耐火材料，Al2O3含量为30%~45%；高铝质耐火材料，Al2O3含量大于45%。氧化铝质耐火材料是Al2O3含量在95%以上的耐火材料。
13 莫来石—高硅氧玻璃复合材料：在Al2O3·—SiO2系材料的低铝区域，存在于耐火材料中的主要相成分为莫来石，方石英及玻璃相。由于方石英的存在这类制品的抗热震性差。如果将方解石融入玻璃相中，不仅可以消除因方石英的相转变而导致的抗热震性差，而且可以获得SiO2含量高的玻璃相。生产莫来石—高硅氧玻璃复合材料有两种方法（1）直接将黏土等
原料经高温熔烧，将SiO2熔入玻璃相中，这需要很高的烧成温度（2）在配料中引入某种添加剂（如K2O）来促进SiO2熔入玻璃相中，降低烧成温度。
14、二次莫来石化阶段。高岭石分解所生成的SiO2与Al2O3反应生成莫来石，即二次莫来石
3Al2O3+2SiO2——3Al2O3·2SiO2（1200~1500℃）
15、高铝砖的荷重软化温度为1400~1500℃，高于一般粘土砖。加硅线石，红柱石或蓝晶石的高铝砖荷重软化温度更高，高铝砖的荷重软化温度取决于他的组成和显微结构，左图是高铝砖中Al2O3含量与其荷重软化温度的关系，三条曲线大致可划分为三部分。第一段为Al2O3质量分数小于70% 左右，在这一段中随Al2O3含量的增加，高铝砖的
荷重软化温度提高，这是因为高铝砖由莫来石与玻璃组成，随着Al2O3含量的提高，砖中莫来石的含量提高，玻璃相减少，同时由长柱形莫来石晶粒在砖中形成牢固的网络结构有助于提高制品的荷重软化温度。第二段为Al2O3质量分数为80%~90%。在这段何种软化温度受Al2O3影响较小。首先，随Al2O3增多，显微结构中刚玉相增多，莫来石相减少，此时莫来石晶粒不能形成完整的网络结构而代之以相对松散的刚玉—莫来石骨架。同时随Al2O3的增加，玻璃相中SiO2含量下降，液相粘度下降。
16、硅线石族矿物的应用：（1）：以他们为主要原料直接制造耐火材料（2）作为添加剂加入到铝硅系耐火材料中来改善其性质（3）制备莫来石
17、三高制品：高纯原料，高压成型，高温烧成为了获得高直接结合率的显微结构
18、镁砖的生产工艺
（1）原料的要求：我国制造镁砖的主要原料是普通烧结镁砂，这种镁砂是在竖窑中分层加入菱镁矿和焦炭进行煅烧制得。因此，二氧化硅和氧化钙含量，尤其是二氧化硅要比菱镁矿中的高。对其要求主要为化学组成和烧结程度。
（1）颗粒组成及配料：应符合最紧密堆积原理和有利于烧结。粒度组成一般为：临界粒度至0.5mm的占55%—60%，0.5~0.088mm的占5%~10%，小于0.088mm的占35%~40%。（2）混炼：在轮碾机或混砂机中进行，加料顺序为：颗粒物—纸浆废液—细粉。全部混合时间不低于十分钟
（3）成型：烧结镁砂是瘠性物料且胚体水分含量少，一般不会出现因气体被压缩而产生的过压废品，因此可采用高压成型使坯体密度达2.95g/cm3以上。
（4）干燥：坯体在干燥过程中，所发生的物理化学变化包括水分的蒸发和镁砂的水化两个过程。水分排除的最初阶段需较高的温度，但是高温又会加速镁砂的水化使坯体开裂，特别是在干燥后期，由于导热的影响大于湿传导的影响，所以过高的温度反而不利于水分的排除。干燥介质的入口温度一般控制在100~120度，废气出口温度一般控制在60度。为了保证坯体干燥后具有一定的强度，坯体干燥后应保持有0.6%的水分。
（5）烧成：镁砖的烧成可以在倒焰窑或隧道窑中进行。他们的荷重软化温度低，同时在结合剂失去作用后坯体强度较低，所以砖垛不宜过高，0.8m左右。

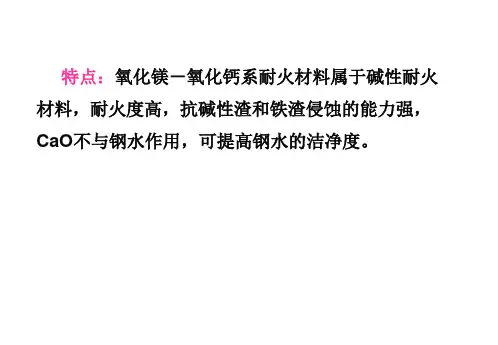

19、镁钙质耐火材料的抗水化措施
（a）烧结法：是通过活化烧结或提高烧结温度等方法来降低镁钙材料的显气孔率，提高方镁石和方钙石的晶粒尺寸，以提高其抗水性。活化烧结法（活化烧结是指采用物理或化学的手段使烧结温度降低、烧结时间缩短、烧结体性能提高的一种粉末冶金方法。）和添加外加剂烧结法
（b）表面处理法：（1）有机物表面包覆（2）无机物表面包覆（3）密封包装法
20 酚醛树脂的固化与分类用不同生产工艺生产的不同种类的树脂有不同的固化方式，按固化方式可分为：a热塑性酚醛树脂b热固性酚醛树脂
21、碳复合耐火材料添加剂对耐火材料性能的影响：（1）抗氧化作用，阻止碳的氧化。（2）通过还原CO（g）生成固态炭来减少碳复合耐火材料中碳的损失。（3）降低气孔率，提高制品的密度，同时也提高抗氧化性。（4）促进由结合剂所生成的无定形炭的结晶。（5）通过形成表面保护层来提高制品的抗氧化性和抗渣性。常见的添加剂包括金属（Al、Si、Mg），合金(Al-Si、Ai-Mg)，氮化物(Si3N4.、AlN)和硼化物(ZrB2、CaB2)。添加剂的抗氧化作用通常从两个方面来考虑。一是优先于碳被氧化从而对碳起到保护作用。二是形成某种化合物堵塞气孔。
22、影响水泥水化的因素：主要有水泥的成分与性质，温度，水灰比，杂质与添加剂等。
1)水泥的成分与性质的影响：水泥的组成对水化的影响是显而易见的，CA、CA2与C12A7
的水化速度和水化产物不同。其中CA2的耐火度最高，水化速度最慢。相反，C12A7的耐火度最低但水化速度很快。因此，铝酸钙水泥中C12A7的含量越高，他的水化速度越快，凝结时间也越短。水泥的细度，即它的比表面积是影响其水化性能的重要性质。
水泥越细，水化反应进行的越快。
2）温度的影响：水泥等的温度影响水泥组分的溶解，Ca2+与Al（OH）4 达到饱和的快慢以及沉淀等化学反应的速度，因而对凝固产生很大的影响。同时，水泥浆的温度也会对其水化产物产生很大的影响。
3）水灰比的影响：水泥的用水量与水泥用量之比成为水灰比。水灰比越高，水化相与水接触的机会越多，有利于水化进行。但当水灰比大到某一临界值后，再加水的用量的作用非常有限，另外随着水加入量的增加，固化与干燥后的胚体的气孔率增加，强度下降。
4）杂质与添加剂的影响
陶瓷工艺学试题库一．名词术语解释 1. 陶瓷制品——以粘土类及其它天然矿物岩石为原料，经加工烧制成的上 釉或不 上釉硅酸盐制品（如日用陶瓷、建筑卫生陶瓷、普通电瓷等）。 2. 胎——经高温烧成后构成陶瓷制品的非釉、非化妆土部分。 3. 釉——融着在陶瓷制品表面的类玻璃薄层。 4. 陶瓷显微结构——在显微镜下观察到的陶瓷组成相的种类、形状、大小、数 量、 分布、取向；各种杂种（包括添加物）与显微缺陷的存在形式、分布；晶界特征。 5. 胎釉适应性——釉层与胎具有相匹配的膨胀系数，不致于使釉出现龟 裂或剥 落的性能。 6. 实验式——表示物质成分中各种组分数量比的化学式。陶瓷物料通常以 各种氧 化物的摩尔数表示。 7. 坯式——表示陶瓷坯料或胎体组成的氧化物按规定顺序排列的实验式。 8. 釉式——表示陶瓷釉料或釉组成的氧化物按规定顺序排列的实验式。 9.--------------------- 粘土矿物颗粒大小在2口m以下，具有层状结构的含水铝硅酸盐晶 体矿物
10. 粘土—一种天然细颗粒矿物集合体，主体为粘土矿物，并含有部分非粘 土矿物和有机物。与水混合具有可塑性。 11. 一次粘土——母岩经风化、蚀变作用后形成的残留在原生地，与母岩未 经分离 的粘土。 12. 二次粘土——一次粘土从原生地经风化、水力搬运到远地沉积下来的粘 土。 13. 高岭石一一一种二层型结构的含水铝硅酸矿物(Al 2Q ? 2SO2- 2"0),因 首次在我国江西景德镇附近的高岭村发现而命名。 14. 瓷石——一种可供制瓷的石质原料,主要矿物为绢云母和石英,或含有少量长石、高岭石和碳酸盐矿物。 15. 釉石——制釉用瓷石, 其矿物组成与瓷石相似, 但具有较低的熔融温度, 熔融物具有较好的透明度。 16. 石英——天然产出的结晶态二氧化硅。 17. 长石——一系列不含水的碱金属或碱土金属铝硅酸盐矿物的总称。 18. a—半水石膏——石膏在水蒸气存在的条件下加压蒸煮而得到的晶体呈 针状、 结晶尺寸较大的半水石膏(a-CaSO? 1/2H2O) 19. B—半水石膏——石膏在常压下炒制而得到的晶体为不规整碎屑、比表面积较大的半水石膏（B—CaSO?1/2出0）。 20. 陶瓷颜料——以色基和熔剂配合制成的有色无机陶瓷装饰材料。 21. 陶瓷工艺——生产陶瓷制品的方法和过程。
活性炭物理活化和化学活化的机理。 1 物理活化法及其活化机理 物理活化法是将炭化材料在高温下用水蒸气、二氧化碳或空气等氧化性气体与炭材料发生反应,在炭材料内部形成发达的微孔结构。物理法一般使用水蒸气、二氧化碳、烟道气等作为活化剂。由于物理活化法在制备过程中不引入化学试剂,其制得的活性炭无需过多的后处理步骤，不像化学活化法制得的活性炭需要除去残留的活化剂，所以用物理活化法制得的活性炭用途较广泛。 物理活化反应的实质是碳的氧化反应。首先对原料进行炭化,即含碳有机物在热的作用下发生分解,非碳元素以挥发分的形式逸出,制得炭化料;然后将炭化料加热到合适温度并通入活化气体与碳发生活化反应,使炭化料的孔径疏通,进而扩大、发展,形成孔隙发达的微晶结构的活性炭。生产中炭化温度一般为600℃,活化温度一般在800一1000℃之间。 水蒸气活化的反应方程式为: C+H2O=H2+CO 此活化反应为吸热反应,应由外部供热,故多用过热水蒸气,在750一1000℃和隔绝氧的条件下完成,因为氧的存在会使碳烧失,所以用水蒸气活化法制得的活性炭得率较低。 二氧化碳活化反应为: C+CO2=2CO 此反应也是吸热反应,反应温度比水蒸气活化还要高,达850一1000℃。物理活化法具有环境污染小,产品用途广泛等优点。 1.1CO2活化 二氧化碳为活化剂时,活化反应的实质是炭的二氧化碳的氧化反应,其反应式为: C+CO2=2CO一170.5KJ 反应是吸热反应,反应温度通常在800一1000℃。因此,二氧化碳作活化剂活化温度一般在800一1000℃之间。但碳的氧化反应不是在碳的整个表面均匀地进行,而仅仅发生在“活性点”上,即与活化剂亲和力较大的部位才发生反应,如在微晶的边角和有缺陷的位置上的碳原子。活化反应在活性炭细孔形成过程中有3个作用: ①开孔作用:由于加热过程中焦油的挥发与炭化,造成了闭孔,使被吸附分子无法进入孔隙,所以无吸附能力。活化时,由于这些堵塞物与气体活化剂反应而被除去,使闭孔打开,孔隙结构变得丰富。 ②扩孔作用:由于孔隙内一部分与活化剂反应生成二氧化碳气体排出,使原有的孔隙直径增大。 ③某些结构经选择性活化而生成新孔。 1.2水蒸气活化 碳与水蒸气的活化反应实际上就碳与水的反应,是一吸热反应,反应式为: C+H20=H2+CO一129.77KJ 水蒸气过量时的反应式为: C+2H2O→2H2+CO2一75.35KJ 反应机理如下: C+2H2O?C（H2O） C（H2O）→H2+C（O）
生产实习报告（耐火材料） 前言: 赴中钢耐火材料厂实习是材料科学与工程专业本科生必修课程之一；是学生理论联系实际的一次机会；是对教学的必要补充。为了更好的掌握所学的专业知识并能够将这些知识融会贯通于实际工作中。 一、实习目的 我参加了中钢洛阳耐火材料厂的生产实习,生产实习的主要目的是： (1)使学生了解我国当前的耐火材料行业的发展趋势。 (2)通过对生产车间，管理单位及部门的接触，使学生对耐火材料等无机非金属材料制品的整个生产工艺流程、常用设备、生产原材料的选用等有关情况，有一个清楚的认识，初步掌握耐火材料的具体生产过程,掌握耐火砖胚的形成工程,掌握各种生产设备的工作原理和作用,为毕业打下良好的基础。 (3)实习期间学生到生产第一线，深入生产实际参加施工技术组织、施工管理及技术经济等方面的实际工作，培养学生理论联系实际的能力，锻炼学生的分析问题和解决问题的能力，并进一步巩固和深化所学的理论知识。为后续的毕业设计以及今后的工作打下良好的基础。 (4)通过生产实习，密切接触工人师傅和工程技术人员，学习他们的优秀品质和献身社会主义建设事业的精神，使学生进一步培养自己的专业素质，明确自己的社会责任和历史使命。 二、实习时间：2010年08月30日至2010年9月8日 三、实习地点：河南洛阳
四、实习单位：中钢洛阳耐火材料有限公司（高铝分厂，硅质分厂，镁质分厂，不定型分厂）中钢洛阳耐火材料研究院，洛阳工艺美术陶瓷厂 五、实习内容： 1.实习单位简介 中国耐火材料行业协会的会长单位--中钢集团耐火材料有限公司，是国内规模最大、品种最全的国有耐火材料生产厂家；是入选中国520家重点企业的唯一耐火材料企业；是国家统计局最新排定的中国大型企业之一；河南省高新技术企业。中钢集团耐火材料有限公司主要生产各种定型和不定型耐火材料，产品有 10 大系列、126个标准、350个牌号、4万多个型号。现主导产品有氧化物及非氧化物复合陶瓷耐火材料，优质高铝质、硅质制品，高档碱性制品，铝碳、铝镁碳连铸制品，轻质隔热制品，不烧制品，陶瓷窑具制品，不定型耐火材料制品等，许多产品填补了国内空白，达到并超过了国外同类产品质量。 5.1.1硅质分厂简介 硅砖中钢集团耐火材料有限公司硅质分厂硅砖生产线始建于1958年，有着40余年的生产发展史，存在丰富的生产技术经验，是中国目前实力最强的硅砖制造厂家。之所以选取洛阳为建厂地是因为洛阳市所属的新安县铁门镇有非常优质硅石原料。硅质分厂硅质品种比较齐全，有焦炉用优质硅砖，玻璃窑用优质硅砖，热风炉用优质硅砖及配套的轻质硅砖，以及小批量生产热修补焦炉用零膨胀硅砖，年生产能力9余万吨。硅质分厂通过ISO9001质量体系认证，有着完善的质量管理体系和先进的管理理论，实施过程控制，可追溯式管理和可识化管理。中钢集团耐火材料有限公司生产硅砖有着得天独厚的优势：丰富的原料资源——铁门硅石，存在结晶硅石的特点。硅质分厂硅砖存在外形尺寸精确，化学组成稳定，强度高、蠕变小、残余石英含量低等优点。
定型耐火材料工艺流程 定型耐火材料的生产工艺流程图 活化煅烧 死烧
检验包装 一．原料的煅烧 原料的煅烧具有极为重要的必要性，原料的煅烧分为活化煅烧和死烧，活化煅烧是使原料全部或部分组分得到活化，变为活性状态的煅烧，通过加入添加剂得以实现，死烧则是使原料全部达到完全烧结，无论哪种煅烧都能够使生料变成熟料，熟料配料的好处如下： （1）熟料配料能够保证制品烧成后的尺寸准确性，以及制品的体积稳定性。 （2）熟料配料有利于改善制品的矿物组成及显微组织结构，从而保证制品具有良好的使用性能； （3）熟料配料有利于缩短制品的烧成周期，提高生产效率和烧成合格率。二．原料的挑选分级 原料的挑选分级能够保证优质品的质量，避免劣质原料被用来生产优质品；此外，这道工序还能保证优质原料被有价值的利用，避免优质原料被用来生产低等级的制品。 一般挑选分级的对象有耐火黏土、高铝矾土、菱镁矿等，根据熟料的外观颜色、有无显而易见的杂质、比重、致密度等情况进行人工拣选。 三．原料的破粉碎 破粉碎在耐火材料的生产流程中是一道极为重要的生产工序，它决定了产品质量的好坏，因此它有着极为重要的意义： （1）各种原料只有破粉碎到一定细度才能充分均匀混合，从而保证制品组织结构的均匀性； （2）通过破粉碎将各种原料的加工成适当粒度，以保证制品的成型密度； （3）只有将原料粉碎到一定细度，才能提高原料的反应活性，促进高温下的固相反应，形成预期的矿物组成和显微组织结构，以及降低烧成温 度。 根据破碎的不同要求，可以选择不同类型的破碎机，常用的破碎机有颚式破碎机和圆锥破碎机。
配料不仅仅是调配化学组成的过程，还是调配颗粒组成的过程，因此在配料过程中颗粒级配的设计师极为重要的，合理的颗粒级配可以达到最紧密堆积，保证坯体的成型密度，减小坯体的烧成收缩，从而保证制品的质量和性能。 以取得最紧密堆积为目的，耐火材料的颗粒组成，一般采用下述公式： y i =[a +(1?a )(d i D )n ]?100 y i ——粒径为d i 的颗粒应配入的数量（%）； a ——系数，取决于物料性质及细粉含量等因素，一般情况下，a=0-0.4; n ——指数，与颗粒分布特性及细粉的比例有关，一般地n=0.5-0.9; D ——最大（临界）颗粒尺寸（mm ）。 理想的堆积是粗颗粒构成骨架，中颗粒填充于大颗粒构成的空隙中，细粉则填充于中间颗粒构成的空隙中，在实际生产中，通常采取三组分颗粒配料，有时候也会采取四组分颗粒配料，不同的产品因为成型和烧成的不同，会选取不同的配比。 五． 混练 混练是使各种物料分布均匀化，并促进颗粒接触和塑化的操作过程，耐火材料的混练过程，由于颗粒粒度相差较大及成型的需要，实际上不是一个单纯的混合过程，而是伴有一定程度的碾压、排气过程。混练的最终目的是使混合料的任意单位体积内具有相同的化学组成和颗粒组成。 达到较好混练质量所需要的混练时 间，主要与物料的流动性、外加剂的种 类、混练机的结构性能等因素有关，对 应于某一种坯料及混练设备，都有一个 最佳的混练时间，超过该时间就会造成 “过混合”，如右图所示，而且最佳混练 时间有时相差较大，例如黏土砖需要 4-10min ，而镁砖需要20-25min 。
1. 陶瓷原料按工艺特性可分为哪四类原料？ 一般按原料的工艺特性分为：可塑性原料、瘠性原料、熔剂性原料和功能性原料四大类。 2. 传统陶瓷的三大类原料是什么？ 答：粘土、石英、长石 3. 指出粘土、粘土矿物、高岭土、高岭石的差异 答：黏土是一类岩石的总称，这有利于区分黏土、黏土矿物、高岭土、高岭石等这些名词的不同 黏土矿物：含水铝硅酸盐，组成黏土的主体，其种类和含量是决定黏土类别、工业性质的主要因素。高岭土主要由高岭石组成的黏土称为高岭土。 4. 说明原生粘土和次生粘土的特点 答：原生粘土：一次粘土，母岩风化后在原地留下来的粘土，产生的可溶性盐被水带走，因此质地较纯，耐火度高，颗粒较粗，可塑性差； 次生粘土：二次粘土、沉积粘土，由河水或风力将风化产生的粘土迁移至低洼地带沉淀所成。颗粒较细，可塑性好，夹杂其它杂质，耐火度差。 5. 粘土按耐火度可分为哪几类，各自特点是什么？P17 6. 粘土的化学组成主要是什么？主要化学成分为SiO2、A12O3和结晶水（H2O）。 分别说明氧化铝、二氧化硅、氧化铁/二氧化钛、碱金属/碱土金
属氧化物、有机质对粘土烧结的影响 （1）SiO2 ：若以游离石英状态存在的SiO2多时，黏土可塑性降低，但是干燥后烧成收缩小。 （2）Al2O3 ：含量多，耐火度增高，难烧结。 （3）Fe2O3＜1％，TiO2 ＜0.5％：瓷制品呈白色，含量过高，颜色变深，还影响电绝缘性。 （4）CaO、MgO、K2O、Na2O：降低烧结温度，缩小烧结范围。（5）H2O、有机质：可提高可塑性，但收缩大。 7. 粘土中根据矿物的性质和数量可以分为哪两类？哪些是有益杂质矿物，哪些是有害杂质？ 根据性质和数量分为两大类：黏土矿物和杂质矿物 有益杂质：石英、长石 有害杂质：碳酸盐、硫酸盐、金红石、铁质矿物 8. 指出碳酸盐、硫酸盐对陶瓷烧结的影响 碳酸盐主要是方解石、菱镁矿；硫酸盐主要是石膏、明矾石等。一般影响不大，但以较粗的颗粒存在时。往往使坯体烧成后吸收空气中的水分而局部爆裂。 9. 粘土矿物主要有哪三类？各自结构上有什么特点？试用材料分析手段说明如何鉴别高岭石、蒙脱石等 粘土矿物。a．高岭石类: b．蒙脱石类: c．伊利石类:杆状以及蠕虫状。二次高岭土中粒子形状不规则，
雷法耐火材料技术水泥有限公司简介 雷法公司简介 中国代表处简介 雷法公司简介 雷法公司的历史可以追溯到战后的1947年，当时卡尔阿尔博特开始利用震动式手工制造运用于水泥窑的化学结合耐火砖。 由于当时大量的战后重建，使得卡尔阿尔博特耐火砖工厂得到了进一步的发展。1953年，改名为现在的雷法耐火技术有限公司。 雷法公司组建后，尤其是1968年后，业绩有了飞速的发展。水泥生产厂与耐火材料制造商之间的密切合作，对雷法公司的发展起着重要的作用。雷法公司凭借自有的强大的技术力量，通过开发及改良的产品，以及不断完善的售后服务，这已树立了众所周知的良好口碑。进一步的发展，使得雷法公司特别是在水泥工业用耐火材料领域开始处于领先的地位。 雷法公司的产品应用于下列工业领域：水泥及石灰工业，钢铁工业，有色金属工业，垃圾及废品处理工业。 雷法公司现今已成为德国当今最大的耐火材料制造者之一，其产品的绝大部分应用于水泥工业，其中75%的雷法产品出口到全球的八十多个国家，并在世界水泥工业中占有很大的部分。
雷法耐火材料技术有限公司生产厂： 1). 哥廷根分厂 第一工厂在哥廷根市，同时公司的总部也在这里。在第一工厂（哥廷根）生产镁炭砖和特殊碱性砖，年产量在10万吨。生产流程是百分之百的自动化。 现代化的由计算机控制的压制及煅烧技术保证了最高质量的相同形状的产品的质量。雷法公司的研究与科研开发中心也设在此地，此科研基地开发的产品和技术也促使雷法公司处于世界耐火材料与技术的领先地位。 2). 高赫斯海姆 在高赫斯海姆生产高品质的镁质耐火砖，年产量为10万吨。其生产的全过程同样是全自动化的，最现代化的计算机控制的压制和煅烧技术同样可以保证最高质量，相同形状的产品的质量。 3). 雷法耐火技术依比利卡公司（西班牙巴塞罗那市附近）。 这里的工厂是兼并了原先的一个耐火材料厂后改造而成的。其主要生产轻质耐火砖，高铝和铝质耐火砖。年产量为6万吨。现代化的技术同样确保了在西班牙工厂的产品的最好质量。 4). 贝麦克矿产有限公司（加拿大卡尔加里市附近）。 为了更好的选择优质原材料，雷法公司于1979年在加拿大购买了贝麦克矿产公司，那里拥有世界上最著名的结晶镁矿藏。
耐火材料的力学性质 耐火材料的力学性质是指材料在不同温度下的强度、弹性、和塑性性质。耐火材料在常温或高温的使用条件下，都要受到各种应力的作用而变形或损坏，各应力有压应力、拉应力、弯曲应力、剪应力、摩擦力、和撞击力等。 此外，耐火材料的力学性质，可间接反映其它的性质情况。 检验耐火材料的力学性质，研究其损毁机理和提高力学性能的途径，是耐火材料生产和使用中的一项重要工作内容。 4.1 常温力学性质 4.1.1 常温耐压强度σ压 定义；是指常温下耐火材料在单位面积上所能承受的最大压力，也即材料在压应力作用下被破坏的压力。 常温耐压强度σ压=P/A ，（pa） 式中；P—试验受压破坏时的极限压力，（N）； A—试样的受压面积，（m2）。 一般情况下，国家标准对耐火材料制品性能指标的要求，视品种而定。其中，对常温耐压强度σ压的数值要求为50Mpa左右(相当于500kg/cm2)；而耐火材料的体积密度一般为2.5g/cm3左右。据此计算，因受上方砌筑体的重力作用，导致耐火材料砌筑体底部受重压破坏的砌筑高度，应高达2000m以上。 可见，对耐火材料常温耐压强度的要求，并不是针对其使用中的受压损坏。而是通过该性质指标的大小，在一定程度上反映材料中的粒度级配、成型致密度、制品烧结程度、矿物组成和显微结构，以及其它性能指标的优劣。 体现材料性能质量优劣的性能指标的大小，不仅反映出来源于各种生产工艺因素与过程控制，而且反映过程产物气、固两相的组成和相结构状态以及相关性质指标间的一致性。一般而言，这是一条普遍规律。 4.1.2 抗拉、抗折、和扭转强度 与耐压强度类似，抗拉、抗折、和扭转强度是材料在拉应力、弯曲应力、剪应力的作用下，材料被破坏时单位面积所承受的最大外力。与耐压强度不同，抗拉、抗折、和扭转强度，既反映了材料的制备工艺情况和相关性质指标间的一致性，也体现了材料在使用条件下的必须具备的强度性能。抗折强度σ折按下式计算。
陶瓷工艺学试题库 一．名词术语解释 1.陶瓷显微结构——在显微镜下观察到的陶瓷组成相的种类、形状、 大小、数量、分布、取向；各种杂种（包括添加物）与显微缺陷的存在形式、分布；晶界特征。 2.胎釉适应性——釉层与胎具有相匹配的膨胀系数，不致于使釉出现 龟裂或剥落的性能。 3.实验式——表示物质成分中各种组分数量比的化学式。陶瓷物料通 常以各种氧化物的摩尔数表示。 4.坯式——表示陶瓷坯料或胎体组成的氧化物按规定顺序排列的实验 式。 5.釉式——表示陶瓷釉料或釉组成的氧化物按规定顺序排列的实验 式。 6.粘土矿物——颗粒大小在2μm以下，具有层状结构的含水铝硅酸盐 晶体矿物。 7.粘土—一种天然细颗粒矿物集合体，主体为粘土矿物，并含有部分 非粘土矿物和有机物。与水混合具有可塑性。 8.一次粘土——母岩经风化、蚀变作用后形成的残留在原生地，与母 岩未经分离的粘土。 9.二次粘土——一次粘土从原生地经风化、水力搬运到远地沉积下来 的粘土。 10.高岭石——一种二层型结构的含水铝硅酸矿物(Al 2O 3 ·2S? O2·2H 2 O)，因首次在我国江西景德镇附近的高岭村发现而命名。 11.瓷石——一种可供制瓷的石质原料，主要矿物为绢云母和石英，或 含有少量长石、高岭石和碳酸盐矿物。 12.石英——天然产出的结晶态二氧化硅。 13.长石——一系列不含水的碱金属或碱土金属铝硅酸盐矿物的总称。 14.陶瓷工艺——生产陶瓷制品的方法和过程。 15.坯釉配方——坯料，釉料中各种原料配合的重量百分数。 16.细度——指固体颗粒的大小。陶瓷生产中习惯用标准筛的筛余量来 表示。 17.成型——将坯料制成具有一定形状和规格的坯体的操作。 18.可塑成型——在外力作用下，使可塑坯料发生塑性变形而制成坯体 的方法。 19.滚压成型——用旋转的滚头，对同方向旋转的模型中的可塑坯料进 行滚压，坯料受压延力的作用均匀展开而形成坯体的方法。 20.注浆成型——将泥浆注入多孔模型内，当注件达到所要求的厚度时， 排除多余的泥浆而形成空心注件的注浆法。 21.实心注浆——泥浆中的水分被模型吸收，注件在两模之间形成，没 有多余的泥浆排出的注浆法。 22.干压成型——将含水率低于6%的粒状粉料，放在模具中直接受压而 成型的方法。 23.等静压成型——粒状粉料在有弹性的软模中受到液体或气体介质传 递的均衡压力而被压实成型的方法。
陶瓷工艺学试题 一．名词术语解释 1．触变性：黏土泥浆或可塑泥团受到振动或搅拌时，黏度会降低而流动性增加，静置后逐渐恢复原状，泥料放置一段时间后，维持原有水分下也会出现变稠和固化现象，这种性质统称为触变性。 2．晶界：结晶方向不同的、直接接触的同成分晶粒间的交界处称为晶界。3．白度：白度指陶瓷坯体表面对白光的漫反射能力，是陶瓷对白光的反射强度与理想的白色标准物体所反射白光强度之比的百分数。 4．等静压成型：等静压成型是装在封闭模具中的粉体在各个方向同时均匀受压成型的方法。 5．快速烧成：烧成时间大幅缩短而产品性能与通常烧成的性能相近得烧成方法称为快速烧成。 6.陶瓷的显微结构：显微结构是指在光学或电子显微镜下分辨出的试样中所含相的种类及各相的数量、颗粒大小、形状、分布取向和它们相互之间的关系。 7.微波干燥：微波干燥是以微波辐射使生坯内极性强的分子，主要是水分子的运动随交变电场的变化而加剧，发生摩擦而转化为热能使生坯干燥的方法。 8.烧成温度：烧成温度是指陶瓷坯体烧成时获得最优性能时的相应温度（即烧成时的止火温度）。 9.一次粘土——母岩经风化、蚀变作用后形成的残留在原生地，与母岩未经分离的粘土。 10.二次粘土——一次粘土从原生地经风化、水力搬运到远地沉积下来的粘土。 11.陶瓷工艺——生产陶瓷制品的方法和过程。 12.粉碎——使固体物料在外力作用下，由大块分裂成小块直至细粉的操作。 13.练泥——用真空练泥机或其他方法对可塑成型的坯料进行捏练，使坯料中气体逸散、水分均匀、提高可塑性的工艺过程。 14.陈腐——将坯料在适宜温度和高湿度环境中存放一段时间，以改善其成型性能的工艺过程。 15.筛余量——指物料过筛后，筛上残留物的重量占干试样总重量的百分数。 16.成型——将坯料制成具有一定形状和规格的坯体的操作。 17.可塑成型——在外力作用下，使可塑坯料发生塑性变形而制成坯体的方法。 18.注浆成型——将泥浆注入多孔模型内，当注件达到所要求的厚度时，排除多余的泥浆而形成空心注件的注浆法。 19.干燥制度——为达到最佳的干燥效果，对干燥过程中各个阶段的干燥时间和速度、干燥介质的温度和湿度等参数的规定。 20.烧成制度——为烧成合格陶瓷制品和达到最佳烧成效果，对窑内温度、气氛、压力操作参数的规定。 21.一次烧成——施釉或不施釉的坯体，不经素烧直接烧成制品的方法。 22.氧化气氛——窑内气体具有氧化能力，其空气过剩系数大于1，称窑内气氛为氧化气氛。 23.陶器——一种胎体基本烧结、不致密、吸水率大于3%、无透光性、断面粗糙无光、敲击声沉浊的一类陶瓷制品。 24.瓷器——陶瓷制品中，胎体玻化或部分玻化、吸水率不大于3%、有一定透光性、断面细腻呈贝壳状或石状、敲击声清脆的一类制品。
序号公司名称销售收入（亿元） 1 营口青花耐火材料股份有限公司34.45 2 海城市后英经贸集团有限公司21.00 3 濮阳濮耐高温材料(集团)股份有限公司20.20 4 武汉钢铁（集团）耐火材料有限责任公司19.57 5 营口金龙集团15.51 6 海城镁矿耐火材料总厂14.79 7 瑞泰科技股份有限公司13.89 8 浙江自立股份有限公司12.10 9 山东鲁阳股份有限公司9.79 10 奥镁贸易（大连）有限公司9.50 11 北京利尔高温材料股份有限公司9.19 12 通达耐火技术股份有限公司9.10 13 维苏威高级陶瓷（苏州）有限公司8.93 14 济南钢铁集团耐火材料有限责任公司8.18 15 中钢集团洛阳耐火材料研究院有限公司7.91 16 中钢集团耐火材料有限公司7.83 17 山东耐火材料集团有限公司7.15 18 攀钢冶金材料有限责任公司7.14 19 海城华宇集团 6.71 20 辽宁奥镁有限公司 6.70 21 辽宁群益集团耐火材料有限公司 6.51 22 辽宁金鼎镁矿集团有限公司 6.41 23 摩根陶瓷中国 6.08 24 巩义市第五耐火材料总厂 6.00 25 马鞍山钢铁股份有限公司耐火材料公司 5.99 26 郑州安耐克实业有限公司 5.89 27 辽宁中兴矿业集团有限公司 5.55 28 无锡市南方耐材有限公司 5.50 29 辽宁富城特种耐火材料有限公司 5.50 30 济南新峨嵋实业有限公司 5.45 31 江苏苏嘉集团新材料有限公司 5.00 32 江苏嘉耐高温材料有限公司 4.91 33 营口欣立耐材科技有限公司 4.52 34 海城市峰驰耐火材料总公司 4.50 35 浙江金磊高温材料股份有限公司 4.22 36 河南春胜耐材有限公司 4.15 37 郑州振东科技有限公司 4.13 38 济南镁碳砖厂有限公司 4.00 39 湖南湘钢宜兴耐火材料有限公司 3.80 40 山东鲁桥新材料股份有限公司 3.60 41 唐山市国亮特殊耐火材料有限公司 3.60 42 郑州汇特耐火材料有限公司 3.60 43 开封特耐股份有限公司 3.60
实习报告 实习单位山东耐火材料有限公司 实习时间 学院 专业 班级 学生 学号 指导教师
摘要 本文叙述了本人在厂实习的经历及体会，学习理解耐火材料的实际生产流程，分析和掌握耐火材料生产过程中存在的问题以及如何改善和优化耐火材料的性能，同时了解工厂的管理体制及其经营的基本规律，并通过撰写实习报告，学会综合应用所学知识，提高应用专业知识的能力。为了更多地了解社会，为以后步入社火打下基础，在实践中接收教育，锻炼解决生产中实际问题的能力，通过在相关部门的实习，进一步理解了耐火材料的工艺过程，这对我的人生有很大的帮助。 关键词：耐火材料工艺工程
目录 摘要 .......................................................................................................................... - 1 - 前言 ............................................................................................................................ - 3 - 一、实习目的 .................................................................................................................. - 4 - 二、实习内容 .................................................................................................................. - 4 - 1.实习单位简介 ............................................................................................................... - 4 - 2．实习内容 .................................................................................................................... - 5 - 2.1 耐火材料的发展 ................................................................................................... - 5 - 2.2 耐火材料的种类 ................................................................................................... - 6 - 2.3 耐火材料产品 ....................................................................................................... - 7 - 2.4工艺流程 ................................................................................................................ - 9 - 2.5 主要设备及原理 ................................................................................................. - 10 - 三、实习总结与体会 .................................................................................................... - 14 -
2010级化学班孟享洁2010061415 耐火材料的制备 耐火材料是一种耐火度不低于1580℃，有较好的抗热冲击和化学侵蚀的能力、导热系数低和膨胀系数低的无机非金属材料。其主要是以铝矾土、硅石、菱镁矿、白云石等天然矿石为原料经加工后制造而成的。其应用是用作高温窑、炉等热工设备的结构材料，以及工业用高温容器和部件的材料，并能承受相应的物理化学变化及机械作用。主要是广泛用于冶金、化工、石油、机械制造、硅酸盐、动力等工业领域，在冶金工业中用量最大，占总产量的50％～60％。耐火材料的发展在国民工业生产的应用中有着举足轻重的地位。中国耐火材料的发展历史悠久，具有了较为完整的生产工艺，其当代的发展已经是能独立研发各种性能较为优越的耐火材料，但依然存在各种缺点和不足。其制备流程图如下所示： 耐火材料制备原理： 1．耐火原料的加工 原料的加工主要包括原料的精选提纯.均化或合成；原料的干燥和煅烧；原料的破粉碎和分级。 原料的精选提纯和均化为了提高原料的纯度，一般需经拣选或冲洗，剔除杂质，有的还需要采用适当选矿方法进行精选提纯。有的原料中成分不均，需要均化。 原料的煅烧：为了保证原料的高温体积稳定性。化学稳定性和高强度，多数天然原料和合成原料，需经高温煅烧制成熟料或熔融成熔块。烧结温度T约为其熔点的0.7~0.9倍。 原料的破粉碎和分级：原料的破粉碎的目的是按照配料要求制成不同粒级的颗粒及细粉，进行级配，使多组分间混合均匀，以便相互反应，并尽可能获得
致密的或具有一定粒状结构的制品胚体。 2耐火材料成型工艺 耐火材料借助于外力或模型，成为具有一定尺寸。形状和强度的胚体或制品的过程。压制或成型是耐火材料生产工艺过程中的重要环节。按胚料含水量的多少，分为半干法.可塑法.注浆法。 3耐火材料的干燥 干燥过程可分为三个阶段。在此之前有一个加热阶段。一般加热阶段时间很短，胚体温度上升到湿球温度。第二阶段是降速阶段，随着干燥时间的延长，或胚体含水量的减少，胚体表面的有效蒸发面积逐渐减少，干燥速度逐渐降低。第三阶段干燥速度逐渐接近零，最终胚体水分不再减少。 4耐火材料的烧成 烧成是耐火制品生产中最后一道工序。制品在烧成过程中发生一系列物理化学变化，随着这些变化的进行，气孔率降低，体积密度增大，使胚体变成具有一定尺寸.形状和结构强度的制品。 耐火材料的生产工艺 1原料的加工 原料的加工主要包括原料的精选提纯.均化或合成；原料的干燥和煅烧；原料的破粉碎和分级。 2配料与混练 配料组成：（1）.化学组成：主成分，易熔杂质总量和有害杂质量的规定（2）.颗粒配比（3）.常温结合剂（4）.原料中水分和灼减的换算。配料方法：重量：磅秤、自动称量称、称量车、电子称、光电数字显示称。容积：带式、板式、槽式、圆盘式、螺旋式、振动给料机。混练：使不同组分和粒度的物料同的物料同
. 页脚 晨阳耐火材料安全生产操作规程
2008年10月 目录 一、煤气使用、维修安全技术操作规程 二、气焊工安全操作规程 三、电工安全操作规程 四、柴油发电机安全操作规程（配电室） 五、装载机安全操作规程 六、调窑操作规程 七、装出窑操作规程 八、热工仪表应注意事项
九、煤气流量、压力测量仪器仪表安全操 作规程 十、煤气输送管道安全操作规程 十一、八大重点作业操作规程（动火作业、动土作业、设备作业、电气作业、盲板 抽堵作业、高处作业、吊装作业、断路 作业） 十二、其他应注意事项 一、煤气使用、维修安全技术操作规程 （一）岗位潜在的危险 已通入煤气的管线或含有残留煤气的管道属于危险源。若煤气管线泄露（或对泄露点维修时）可能发生人员窒息死亡、火灾、爆炸等重大恶性事故。为保证安全生产，制定本规程。适用于煤气使用操作人员和维修人员。 （二）安全技术操作规程 公司相关部门应做好安全用气知识和急救知识的宣传教育、定期对煤气管线、阀门、可燃/有毒气体检测仪、氧气呼吸器等进行定期或使用前的检查。所有员工应接受煤气防火、防爆、防毒、紧急响应、心脏复等安全技术知识和急救知识的培训，并掌握人身急救的方法，
做到安全使用煤气。 煤气操作或维修作业属特种高危作业，作业人员应经过安全技术培训。 （三）工作前的准备 1、工作前应穿戴好工作服、工作鞋、氧气呼吸器或口罩后方可进入作业区。 2、检查各阀门、管线有无泄漏点。 3、检查灭火器材是否完备。 4、初次进行供气前，厂方停止一切电气焊等动火作业，除相关作业人员外，其他所有人员撤离出厂房。 5、供气或长期停气后的再次供气，点火前应通知供气单位公司人员来现场取样检测煤气的浓度，得到检测合格通知单后，方可进行铝矾土煅烧炉点火操作。 6、厂煤气管线维修时，应保证室通风良好，打开天窗、厂房大门和窗户。 （四）工作中应注意事项 1、铝矾土煅烧炉在点火前必须敞开炉门，开启管道前，启动风机吹扫；操作人员使用“气体检测仪”对炉膛和炉外周边煤气浓度进
1、陶瓷原料按工艺特性可分为哪四类原料？ 一般按原料的工艺特性分为:可塑性原料、瘠性原料、熔剂性原料与功能性原料四大类。 2、传统陶瓷的三大类原料就是什么？ 答:粘土、石英、长石 3、指出粘土、粘土矿物、高岭土、高岭石的差异 答:黏土就是一类岩石的总称,这有利于区分黏土、黏土矿物、高岭土、高岭石等这些名词的不同 黏土矿物:含水铝硅酸盐,组成黏土的主体,其种类与含量就是决定黏土类别、工业性质的主要因素。高岭土主要由高岭石组成的黏土称为高岭土。 4、说明原生粘土与次生粘土的特点 答:原生粘土:一次粘土,母岩风化后在原地留下来的粘土,产生的可溶性盐被水带走,因此质地较纯,耐火度高,颗粒较粗,可塑性差; 次生粘土:二次粘土、沉积粘土,由河水或风力将风化产生的粘土迁移至低洼地带沉淀所成。颗粒较细,可塑性好,夹杂其它杂质,耐火度差。 5、粘土按耐火度可分为哪几类,各自特点就是什么？P17 6、粘土的化学组成主要就是什么？主要化学成分为SiO2、A12O3与结晶水(H2O)。 分别说明氧化铝、二氧化硅、氧化铁/二氧化钛、碱金属/碱土金属氧化物、有机质对粘土烧结的影响
(1)SiO2 :若以游离石英状态存在的SiO2多时,黏土可塑性降低,但就是干燥后烧成收缩小。 (2)Al2O3 :含量多,耐火度增高,难烧结。 (3)Fe2O3＜1％,TiO2 ＜0、5％:瓷制品呈白色,含量过高,颜色变深,还影响电绝缘性。 (4)CaO、MgO、K2O、Na2O:降低烧结温度,缩小烧结范围。 (5) H2O、有机质:可提高可塑性,但收缩大。 7、粘土中根据矿物的性质与数量可以分为哪两类？哪些就是有益杂质矿物,哪些就是有害杂质？ 根据性质与数量分为两大类:黏土矿物与杂质矿物 有益杂质:石英、长石 有害杂质:碳酸盐、硫酸盐、金红石、铁质矿物 8、指出碳酸盐、硫酸盐对陶瓷烧结的影响 碳酸盐主要就是方解石、菱镁矿;硫酸盐主要就是石膏、明矾石等。一般影响不大,但以较粗的颗粒存在时。往往使坯体烧成后吸收空气中的水分而局部爆裂。 9、粘土矿物主要有哪三类？各自结构上有什么特点？试用材料分析手段说明如何鉴别高岭石、蒙脱石等 粘土矿物。a.高岭石类: b.蒙脱石类: c.伊利石类:杆状以及蠕虫状。二次高岭土中粒子形状不规则,边缘折断,尺寸较小。为Al2O3·4SiO2·nH2O 高岭石属三斜晶系,常

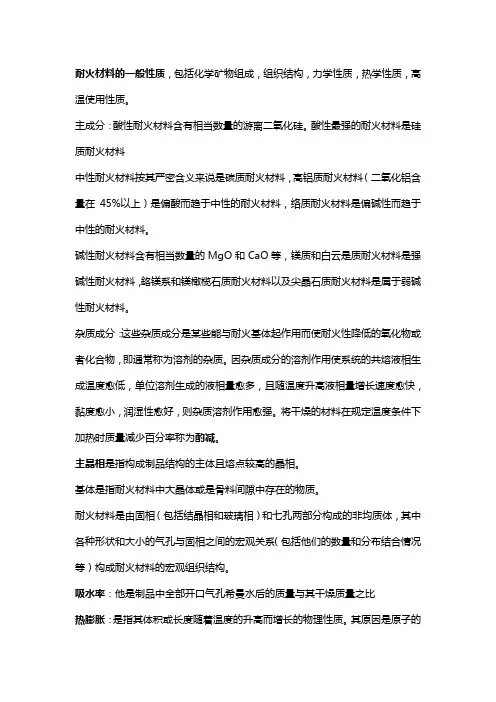

1、解释概念：气孔率和体积密度，化学组成和矿物组成，主成分和杂质，主晶相和基质。气孔率:耐火材料中气孔体积与总体积之比称为气孔率。即是材料中含有气孔的多少。 单位表观体积占有的质量称为体积密度 矿物组成：化学成分在材料中存在的结合状态 主成分是指在耐火材料中对材料的性质起决定作用并构成耐火基体（含量高）的成分。 那些能与主成分相互作用，使其耐火性能降低的氧化物或化合物，通常称为熔剂的杂质。主晶相是指构成耐火制品结构的主体而且熔点较高的结晶相。 填充于主晶相（次晶相）之间的不同成分的细微结晶矿物和玻璃相统称为基质。 2、耐火材料的热膨胀系数和高温体积稳定性有什么关系？各自影响因素有哪些？ 3、耐火材料的导热系数和导温系数有什么关系？各自影响因素有哪些？ 4、什么是耐火度？与纯物质熔点有何区别？ 耐火材料在无荷重条件下，抵抗高温作用而不熔化的性质称为耐火度 耐火度与纯物质的熔点有严格的区别： 熔点是纯物质固液平衡共存的温度，是一个固定的温度。耐火材料一般是由多种矿物组成的多相固体混合物，没有固定的熔点。其熔融是在一定温度范围内进行的，即只有固定的开始出现液相的温度，和固定的完全熔融的温度，在这个温度范围内，液相与固相同时存在。一般材料的耐火度都低于相应纯物质的熔点。 5、何谓常温耐压强度？耐火材料一般不因为常温耐压强度不够而破坏，为什么还要测其常温耐压强度？ 耐火材料的耐压强度包括常温耐压强度和高温耐压强度，分别是指常温和高温条件下，耐火材料单位面积上所能承受的最大压力 常温耐压强度的意义: 1、可以间接反映工艺制度的合理性。耐压强度表明制品的成型坯料加工质量、成型坯体结构的均一性及砖体烧结情况良好。因此，常温耐压强度也是检验现行工艺状况和制品均一性的可靠指标。 2、可以间接的反映出其他性质的优劣，如耐磨性，不烧制品的结合强度等。 3、测定方便是判断耐火材料质量的常规检验指标。 6、何谓耐火材料的弹性模量，有哪些影响因素，有何使用意义？ 材料在其弹性范围内，在外力σ（应力）的作用下，产生变形ε（应变），当荷载去除后，材料仍恢复原来的形状和尺寸，此时应力和应变的比值称为弹性模量 影响因素分析 1、化学矿物组成，晶体的化学键类型、缺陷 2、组织结构与各相间的结合强度 3、温度的影响 多晶材料，随温度升高而下降 含有玻璃相的材料，一定温度范围内，随温度升高而增大，但温度超过一定范围后，由于基质软化而转为下降，即有一最大值，据此可以判断材料基质开始软化和液相形成的温度范围。 有晶型转化的材料，E有突变。 意义: 1、测定弹性模量可以判断材料中是否存在缺陷和缺陷的多少，从而可以评定工艺工程（成型和烧成）的优劣； 2、还可以判定基质软化和液相形成的温度范围。
耐火材料公司安全生产事故类型和危害程度分析 由于煤气具有易燃易爆性和一定的毒性，并且生产过程中存在高温加热操作，如果操作不当，或者设备、控制系统出现故障，或者其他外在因素，很有可能造成人员伤亡和财产损失。根据本公司生产特点分析确定本公司存在火灾爆炸、中毒、触电、灼烫、机械伤害等危险。 1.1火灾、爆炸事故 1.1.1危险源： 1）火灾爆炸：煤气主要是一氧化碳、氢气、甲烷的混合物，具有易燃易爆性。若管理不善，预防措施不到位，生产过程中出现负压，设备、管道混入空气达到爆炸极限，或设备、管道故障造成煤气泄漏都能引发火灾、爆炸。煤场若存有火源或高热源，储煤场通风不良，空气中煤粉较多，形成粉尘性爆炸混合物，可能引发煤粉的爆炸。汽包为压力容器，在操作过程中操作失误或控制系统失灵，或压力容器未定期 检测、安全附件未及时校验等都容易引起压力容器超温、超压，造成容器破裂、爆炸。 2）电气设备火灾 1.1.2危害程度： 1）危险化学品火灾：煤气泄漏、煤粉达到爆炸极限遇明火、高热，可引起火灾爆炸事故，汽包超温超压可引发爆炸事故。
如果发生火灾爆炸事故设备报废，如果恢复至少需要20天；直接损失50万元。 1.1.3可能发生的季节 1）危险化学品火灾：受气候季节的影响不是很大，注意定期检查、检测设备、管道，注意防止明火、高热等。 2）电气设备电气设备要注意做好防热、防爆和防漏电措施；各种电气接点一定要保证接触良好，正确选用各种过戴保护措施（如熔断器等）。 1.2中毒事故 危险源：煤气1.2.1． 1.2.2危害程度 煤气的主要成分是一氧化碳，一氧化碳在血中与血红蛋白结合而造成组织缺氧。轻度中毒者出现头痛、头晕、耳鸣、心悸、恶心、呕吐、无力；重度患者昏迷不醒、瞳孔缩小、肌张力增加、频繁抽搐、大小便失禁等；深度中毒可致死。慢性影响：长期反复吸入一定量的一氧化碳可致神经和心血管系统损害。 1.2.3可能发生的季节 受气候季节的影响不是很大，注意定期检查、检测设备、管道，注意防止明火、高热等。 1.3灼烫事故 1.3.1危险源
钢铁厂都需要哪些耐火材料那？金京窑业给您详细的分析一下。其实耐火材料可以有许多分类方法，其中没有一种是令人满意的。从化学观点来看，耐火材料和一般物质一样分为三类：酸性、碱性和中性。理论上，酸性耐火材料不能应用于碱性炉渣，碱性气体或烟气，而在上述碱性介质中，最好应用碱性耐火材料。 实际上，由于各种原因，这些规则不断地被打破。因而，长期以来化学分类只是学术上的，对于指导实际应用没有多少价值。而且真正意义上的中性耐火材料是否存在也值得怀疑。通过用途来分类是相当广泛采用的方法，如高炉耐火材料或氧气炼钢耐火材料等等。 那么钢铁厂所使用的耐火材料又是哪一类呢？
高炉耐火材料按其使用部位分为三部分：出铁场用耐火材料，炉体用耐火材料，热风炉及附属设备用耐火材料。 耐火材料是应用于钢铁工业中的重要材料，它主要应用在炼钢炉、炼铁炉的内衬，承装和运输金属及炉渣的钢包的内衬，下道工序加热钢坯的炉子内衬，以及传导热气的烟道和高炉炉身的内衬。因此，简单地说，我们可以把它视作结构材料，它们可以承受的温度为260-1760℃。 一、耐火材料特性 1.黏土砖的强度：
黏土砖的特点是抗压强度高，可以承受较大的外力。反映砖承重外力的能力叫做强度；而反映强度大小称为强度等级。一个建筑物选用哪一个强度等级的砖，应由设计单位通过计算确定。 2.质量等级： a.根据抗压强度分为MU30,MU25,MU20,MU15,MU10五个强度等级。 b.依据尺寸偏差，外观质量，泛霜和石灰爆裂分为优等品（A），一等品（B），合格品（C）三个质量等级。 3.黏土砖的吸水率： 黏土砖都有一定的吸水性，能吸附一定量的水分，吸水的多少可以用吸水率来表示。吸水率一般允许在8%—10%的范围内。 4.黏土砖的抗冻性： 是指砖抵抗冻害的能力。抗冻性由实验作出。 5.黏土砖的外观质量： 普通黏土砖的外形应该平整、方正。外观无明显弯曲、缺楞、掉角、裂缝等缺陷，敲击时发出清脆的金属声，色泽均匀一致。 以上就是钢铁厂用耐火材料的相关内容，希望可以帮到大家，感谢您的阅读！
