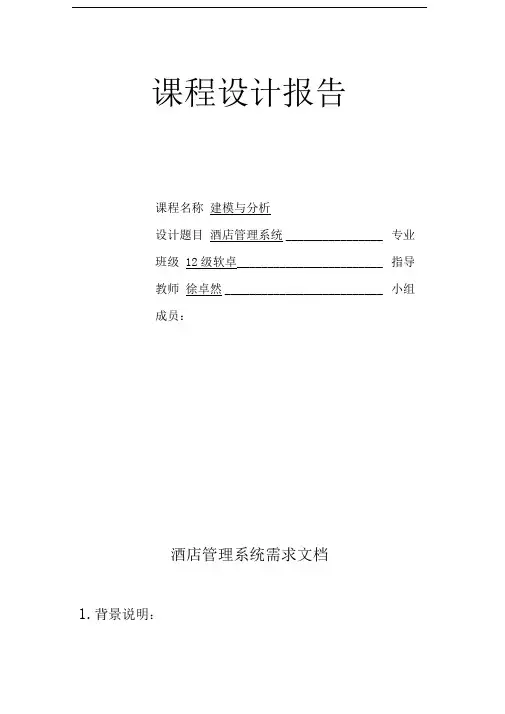

课程设计报告
课程名称ＵML建模与分析
设计题目酒店管理系统
专业班级１2级软卓
指导教师徐卓然
小组成员:

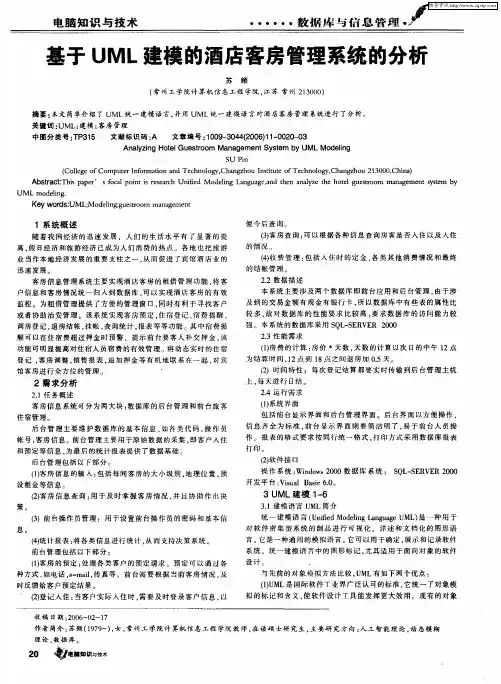

酒店管理系统需求文档
1. 背景说明:
随着人民生活水平的提高，餐饮,住宿，娱乐业在服
务行业中占有越来越重要的地位。要使在当前酒店行业日趋激烈的竞争中脱颖而出，必须努力发展自己的特色。在酒店管理方面也要有自己的管理特色,避免传统管理方法的失误,使得酒店的信誉以及各个管理方面都能出现零失误，以及能给管理者和普通的营业员带来操作上的方便,对整个酒店各个方面的业务带来快捷、方便、高效的服务，使用户能够对这个软件感到满意。
目前大多数酒店提供的服务多种多样，规模大小也各不相同，但稍具规模的酒店必含下面三类服务：饮食、住宿和娱乐。由于我们对酒店行业没有具体的接触和实质性的了解。此次设计只能在一些收集到的基本材料与个人直观认识的基础上，简单模仿中等规模的酒店设计管理系统。
２.部门划分
2．1 饮食管理部
它是酒店基本部门之一。它提供服务的特点是实时性强、持续时间短，强调效率。例如，顾客人数、顾客所用的菜及其它饮料等种类繁多，数量不等；后勤各种活动如采购等频繁发生。对于饮食部门,需要较长时间保留的信息主要是财务信息，一方面便于期末汇总,另一方面便于向上级报告。
统一建模语言UML 课程设计报告 工资管理系统分析与设计 姓名： 学号： 班级： 指导教师： 《UML(Unified Modeling Language统建模语言)》课程设计任务书
指导教师（签字）：教研室主任（签字）： 一、工资管理系统的需求分析 1.系统功能需求 （1）员工可以进入此系统查询工资和查看基本的信息。 （2）管理员可以对员工的信息进行添加，删除，修改。并对数据库中的数据维护，包括数据备份，导入数据，导出数据。
满足上述需求的系统主要包括下面几个模块 （1）数据库维护模块：管理员要对数据库内所有的数据进行备份和恢复，并可实现数据导入导出功能。 （2）基本信息管理模块：实现对员工基本信息的管理操作，包括员工基本数据信息的添加、修改、删除和查询等功能。 （3）信息浏览查询模块：用户对系统中的信息进行查询。可根据条件查询员工历史工资数据（如按月份查询、按姓名查询、按部门查询等）。 2 3
4 查询员工信息：员工查询自己的信息。 查询工资：员工查询自己的工资情况。 二、系统的UML建模 1、系统的用例图 创建用例图之前首先需要确定参与者。 ①在工资管理系统中，需要员工的参与，员工可以查询工资的历史数据并领取工资，还可以通过员工编号查看员工的基本信息。 ②管理员是此系统的核心，管理着整个系统。他要对所有的员工的信息的管理，对数据进行添加，删除，修改。管理员还要对系统进行相关维护操作，数据备份，数据恢复，数据导入等以及更新数据库。 （1）系统用户参与的总的用例图 管理员和员工都可发从用户这个参与者中泛化而来，用户是指此系统的所有使用者，以登录系统完成相应的操作。
《统一建模语言UML》实验教学大纲 一、适用专业 软件技术专业 二、实验总学时：32学时（考试） 三、实验课程目的与任务 通过本实验课程的教学，使学生了解UML进行面向对象系统分析和建模的基本方法和技巧，掌握UML的建模工具中系统模型的符号表示方法，学会建立系统的静态模型和动态模型元素。通过本实验锻炼和实践，为今后进一步从事软件开发打下坚实的基础。 四、实验项目及要求 实验项目一 【实验名称】建模软件的安装与基本使用 【实验类型】基础性实验 【实验目的与要求】 1．安装Rational Rose 2003或Power Designer软件，练习这些软件的基本使用方法。 2．通过安装及使用Rational Rose 2003或Power Designer软件掌握常用UML建模工具的简单使用方法。 重点：Rational Rose 2003的安装及简单使用。 难点：Rational Rose 2003中线条、箭头、标注的绘制、各种UML模型建立及浏览的基本方法。 【实验主要仪器设备及台套数】 台式机每人一台 【实验学时】2学时 实验项目二 【实验名称】UML用例图的练习 【实验类型】基础性实验 【实验目的与要求】 1．熟悉UML用例图的功能和元素； 2．学会识别参与者和用例；
3．理解用例之间的关系和参与者的泛化； 4．学会在Rational Rose 2003中绘制用例图； 5．学会以书面文档形式对用例进行描述。 重点：识别参与者和用例；在Rational Rose 2003中绘制用例图；描述用例难点：识别参与者和用例；描述用例 【实验主要仪器设备及台套数】 台式机每人一台 【实验学时】2学时 实验项目三 【实验名称】UML类图的练习 【实验类型】基础性实验 【实验目的与要求】 1．掌握类的UML表示方法与类图的画法； 2．以网上购物系统为例，完成系统几个类的UML表示和类图； 1）了解系统的实际操作情况，将系统分成几个相互独立的类； 2）给出类的UML表示； 3）使用Rational Rose 2003画出系统的类图。 3．使学生在理解的基础上，掌握类图之间的各种关系。 【实验主要仪器设备及台套数】 台式机每人一台 【实验学时】2学时 实验项目四 【实验名称】UML包图的练习 【实验类型】基础性实验 【实验目的与要求】 1．理解UML的常用元素——包、包图的基本概念； 2．学习并掌握包的命名方法、包中的元素及其属性设置方法等； 3．掌握包的构造型、分包的指导性原则和包图中的关系；
《UML系统分析和设计》
软工14级《UML系统分析与设计》 大作业 问题定义： 设计某医药公司进销存管理信息系统的进货、库存、销售三个组成部分。 进货子系统有 药品验收处理 1 产生进货传票（进货传票编码、商品编码、品名、规格、厂商、有效 期、进价、进货数量）。 2进货传票将被打印给供货商作为收货凭证。一次进货可有多项药品，由进货传票编码唯一标识；一种药品由商品编码唯一标识。系统设有一个商品目录（商品编码、品名、规格、厂商、有效期、销售价格）。 3当进货的药品是新药品（商品目录中没有的药品）时，进货子系统自动把新药品写入商品目录。 库存子系统有 1进货入库 2销售出库 处理维护库存帐（商品编码、品名、规格、厂商、有效期、进货量、进价、出库量、销售价、库存数量、库存下限量、库存上限量），库存帐不能做修改操作， 当进货入库时，根据进货传票产生一条新记录，库存数量加上进货量； 当销售出库时，根据销售传票产生一条新记录，库存数量减去出库量；商品编码是各药品的唯一标识字。 库存子系统设库存自动报警，当库存数量大于库存上限量或者小于库存下限量时，给出警告信息。 销售子系统有 定价处理和销售处理。 1定价处理有一个商品价格表（商品编码、品名、规格、厂商、有效期、建议价格、销售价格、批准责任人）首先由销售管理员定建议价格，经过经理批准后确定销售价，并自动更新商品目录的销售价； 2销售处理在公司的销售窗口，售货员根据顾客要求查找商品目录和库存帐，如果有货（库存数量满足顾客要求），一项销售成立，产生销 售传票的一条记录，一次销售可有多项记录，由销售传票唯一标识。销 售传票的数据结构是（销售传票编码、商品编码、品名、规格、厂商、 有效期、销售价、销售数量）。销售传票是库存子系统记录库存帐的依据。 销售传票将被打印给顾客作为提货凭证。 以上为本次试题的基本部分（称基本系统），为必做部分。事实上的进销存系统还有其它组成，例如“退货处理”、“客户管理”、“供货商管理”、“定价管理”等，有兴趣的同学可以选做或者补充某些附加内容。
UML-课程设计-学生成绩管理系统-精
————————————————————————————————作者：————————————————————————————————日期：
学生成绩管理系统UML建模 姓名： 学号： 班级： 指导教师：
一．设计目的 UML统一建模课程是一门面向对象开发方法的设计语言。UML统一建模课程设计实验课，着重加强面向对象建模技术。使用UML统一建模语言，用需求模型简化业务领域；用分析模型验证用例的正确性，一致性，完备性，可行性；用设计模型标识解决方案。通过模型实现了从业务领域到软件领域的映射。通过建模，使问题可视化，形式化。通过以序列的建模和迭代活动，对于提高学生综合素质十分必要。 UML统一建模课程是本科类计算机专业的一门骨干课程，技术复杂，应用范围广。本课程设计实验主要内容：构建系统的分析模型、设计模型。主要目标如下： 1. 掌握面向对象的分析技术、设计技术； 2. 构建“学生成绩管理系统”的需求分析模型和设计模型； 二．设计内容 1.可行性分析 随着网络通信技术的迅速发展和信息技术的广泛应用，计算机的应用已普及到经济和社 会生活的各个领域。教育领域也不例外，现今已经出现了各种远程网络在线教育系统、图书馆管理系统、学籍管理系统……其中学生成绩管理是任何院校都不可缺少的部分，它的内容对于学校的决策者和教学管理者来说都至关重要，而传统的人工管理方式效率较低，为数据的查询、更新和维护代来了极大的不便。所以学生学籍管理信息系统的开发和应用是必要的，它能够为管理人员提供充足的信息和快捷的查询手段，提高学校学籍管理的效率。 系统的可行性分析 （1）系统实施运行的可行性： 各教师，学生都已熟练掌握计算机的基本实用方法和操作技能，对新系统的开发，表现出极大的热情。提出了很多好的建议和要求。 （2）技术可行性： 校园网已正常运行；开发人员已熟练掌握开发工具。技术上实现系统是可行的。 （3）经济可行性： 校园内部局域网络已经建成；硬件投入不需要很大。 2.需求分析 2.1系统需求分析
课程设计报告 2009 ～ 2010 学年第二学期 教学单位信息工程与技术系 课程名称 UML统一建模语言课程设计课程设计题目汽车租赁系统的需求分析与设计指导教师 XXXX 学生姓名 XXXXX 专业名称计算机科学与技术（数据库）年级 08级 汽车租赁系统的需求分析与设计
一．课程设计目的 UML统一建模课程是一门面向对象开发方法的设计语言。UML统一建模课程设计实验课，着重加强面向对象建模技术。使用UML统一建模语言，用需求模型简化业务领域；用分析模型验证用例的正确性，一致性，完备性，可行性；用设计模型标识解决方案。通过模型实现了从业务领域到软件领域的映射。通过建模，使问题可视化，形式化。通过一序列的建模和迭代活动，对于提高学生综合素质十分必要。 UML统一建模课程是本科类计算机专业的一门骨干课程，技术复杂，应用范围广。本课程设计实验主要内容：构建系统的分析模型、设计模型。主要目标如下： 1. 掌握面向对象的分析技术、设计技术； 2. 构建“汽车租赁系统”的需求分析模型和设计模型； 二．课程设计题目描述和要求 本课程设计中包含： A.软件需求分析 B.汽车租赁系统的需求分析 C.系统的UML基本模型 D.系统中的类 E.系统的配置与实现 1、系统目标 系统的整体目标是：利用互联网和信息化技术，结合汽车租赁经营的实际运作情况，建设一个覆盖汽车租赁经营全部业务的“汽车租赁系统”，通过该系统提高企业信息化水平，完善经营管理体系，提高员工素质，进一步加强企业市场竞争能力。 2、功能要求 “汽车租赁系统”中的功能需求可以包括以下几个方面： ●客户可以通过不同的方式（包括电话、前台、网上）预订车辆； ●能够保存客户的预订申请单； ●能够保存客户的历史记录； ●工作人员可以处理客户申请； ●技术人员可以保存对车辆检修的结果。 满足上述需求的系统主要包括以下几个模块： ●基本数据维护模块：该模块提供了使用者录入、修改并维护基本数据的途径。 ●基本业务模块：在系统中，客户可以填写汽车租赁申请表，工作人员处理这些表格；
《面向对象分析与设计（UML）》课程设计报告 设计题目：学生成绩管理系统 院系：计算机科学与工程学院 专业：软件工程 班级： 学号： 姓名： 指导教师： 设计地点： 开课时间： 2012 至 2013 学年第 1 学期 常熟理工学院计算机科学与工程学院制
学生姓名成绩 评语： 指导教师（签名） 年月日
目录 1. 设计目的和任务.................................................................. .. (1) 2. 开发环境.................................................................. .............................. (2) 硬件环境.................................................................. ....................... (2) 软件环境.................................................................. (2) 3.设计题目.................................................................. (3) 题目名称.................................................................. ...................... . (3) 题目详细描述.................................................................. ........... .. (3) 功能要求.................................................................. (3) 4. 相关技术及知识点.................................................................. .. (4) UML的建模语言................................................................... . (4) RUP软件开发过程................................................................... ....... .. (4)
浙江理工大学信息学院 《统一建模语言UML》 实验报告 （2014/2015学年第2学期） 课题名称：毕业设计管理系统专业： 班级： 姓名： 学号： 指导教师：贾宇波 2015年6月
毕业设计管理系统建模 一、需求分析 毕业论文管理是高校必不可缺的组成部分，它是把握毕业生质量的重要一关。长期以来，毕业论文管理都使用传统人工管理方式，这种管理方式效率低、容易出错、实时性和互动性不强，与发挥学生特长、更有效地通过毕业论文和设计强化学生知识体系的目标不吻合，也无法实现学分制下教学管理的要求。为了使毕业论文的管理和成绩评定等工作更加规范化，减轻指导教师和答辩秘书繁重、重复的工作，提高工作的效率，使论文指导教师能将大部分精力用在指导学生的毕业论文上而不是用来处理繁重、重复的文书工作。高效率、低成本的快速设计和开发出一种毕业论文管理系统，使高校的毕业论文管理工作智能化、网络化和信息化就具有了很重要的意义。因此，采用统一建模语言(UnifiedModelingLanguage,简称UML)来规划设计基于Web的毕业设计管理系统。 二、实验环境 Windows7 （32bit）Rational Rose 2003 三、实验内容 1、Rational Rose基本操作 2、用例图设计 3、类图设计 4、行为图设计 5、交互图设计 6、实现图设计 四、概要设计 系统主要包括以下几个模块。如图4-1所示 图4-1 毕业设计管理模块设计 应老师要求，以下实验均以选课模块作为基础
其中选题模块可分为以下几个过程。如图4-2所示。 图4-2选题管理模块结构图 五、系统建模 1、创建系统用例模型 毕业设计管理系统的参与者有： 1.1 教务人员用例图 教务人员能够通过该系统进行如下活动。 图5-1-1 教务人员用例图 教务人员教师学生数据维护人员 选题管理 发布拟题要求教师立题发布选题结果 专 家 评 审 题 目 学 生 选 题 分 配 评 审 题 目 上 报 题 目 双向选择 发 布 选 题 结 果 手 工 调 整上 传 文 件 开 通 教 师 立 题 发 布 题 目 教 师 选 学 生 开 通 双 向 选 择 关 闭 双 向 选 择 确 定 专 家 特 殊 调 整
软工14级《UML系统分析与设计》 大作业 问题定义： 设计某医药公司进销存管理信息系统的进货、库存、销售三个组成部分。 进货子系统有 药品验收处理 1 产生进货传票（进货传票编码、商品编码、品名、规格、厂商、有效 期、进价、进货数量）。 2进货传票将被打印给供货商作为收货凭证。一次进货可有多项药品，由进货传票编码唯一标识；一种药品由商品编码唯一标识。系统设有一个商品目录（商品编码、品名、规格、厂商、有效期、销售价格）。 3当进货的药品是新药品（商品目录中没有的药品）时，进货子系统自动把新药品写入商品目录。 库存子系统有 1进货入库 2销售出库 处理维护库存帐（商品编码、品名、规格、厂商、有效期、进货量、进价、出库量、销售价、库存数量、库存下限量、库存上限量），库存帐不能做修改操作， 当进货入库时，根据进货传票产生一条新记录，库存数量加上进货量；
当销售出库时，根据销售传票产生一条新记录，库存数量减去出库量；商品编码是各药品的唯一标识字。 库存子系统设库存自动报警，当库存数量大于库存上限量或者小于库存下限量时，给出警告信息。 销售子系统有 定价处理和销售处理。 1定价处理有一个商品价格表（商品编码、品名、规格、厂商、有效期、建议价格、销售价格、批准责任人）首先由销售管理员定建议价格，经过经理批准后确定销售价，并自动更新商品目录的销售价； 2销售处理在公司的销售窗口，售货员根据顾客要求查找商品目录和库存帐，如果有货（库存数量满足顾客要求），一项销售成立，产生销售传票的一条记录，一次销售可有多项记录，由销售传票唯一标识。销售传票的数据结构是（销售传票编码、商品编码、品名、规格、厂商、有效期、销售价、销售数量）。销售传票是库存子系统记录库存帐的依据。销售传票将被打印给顾客作为提货凭证。 以上为本次试题的基本部分（称基本系统），为必做部分。事实上的进销存系统还有其它组成，例如“退货处理”、“客户管理”、“供货商管理”、“定价管理”等，有兴趣的同学可以选做或者补充某些附加容。 作业要求： 1.针对上述需求，请用面向对象的系统分析和设计方法完成附件中作业要求； 2.解答时可以查询资料、可以讨论、可以使用建模工具（如Rose、together等），
《UML课程设计》报告题目：学生管理系统 学号：07103230 姓名： 指导老师：罗新程岚岚
1.可行性研究报告 学生成绩管理工作是高校教育工作的一项重要内容。教务管理工作是指学校管理人员按照一定教育方针，运用先进的管理手段，组织、协调、指挥并指导各用户活动，以便高效率、高质量地完成各项教学任务，完成国家所制定的教育目标。学生成绩管理工作是学校教学工作的中枢，是保证高校教学机制正常运转的枢纽，它是一项目的性、计划性、适用性、创造性和科学性很强的工作。学生成绩工作关系到高校教学秩序的稳定。大中型院校人员众多，如果没有好的管理，就不能取得很好的成果，应用数据库来管理，在这方面能够取得很好的效果。 系统的可行性分析 1.系统实施运行的可行性： 各教师，学生都已熟练掌握计算机的基本实用方法和操作技能，对新系统的开发，表现出极大的热情。提出了很多好的建议和要求。 2.技术可行性： 校园网已正常运行；开发人员已熟练掌握开发工具。技术上实现系统是可行的。 3.经济可行性： 校园内部局域网络已经建成；硬件投入不需要很大。 2.需求分析报告 2.1概述 随着互联网的发展，利用INTERNET 技术来实现“无纸办公”这个概念已经深入人心，校园网作为学校信息化建设的一个平台在完成资源共享、互联网访问、教务管理、电子备课等方面发挥了重要作用。服务教学、提高教学水平和效果是校园网建设的核心目标和核心价值，本系统立足于校园实际，着眼于未来发展，建成符合标准化协议、通用性较强、实用的系统，以提高高校的现代化管理水平，实现信息资源的共享。该项目主要是服务于教学方面，进一步方便教师的工作和学生的学习，从而从侧面达到提高学校的教学方面‘软件’质量。可以说它适用于每一所高校，因此很有开发价值。我们不敢说该产品是所有该系列产品中最好的，但是我们这里要强调的是它具有使用范围广，
《统一建模语言》实验指导书 软件学院软件工程系 李林林 2009年3月
目次 实验一rose的使用 (3) 实验二用例图 (4) 实验三类图、对象图 (7) 实验四序列图与协作图 (8) 实验五状态图 (12) 实验六活动图 (14) 实验七包图、构件图和部署图 (15) 实验八运用UML进行系统分析与设计——图书管理系统的分析与设计 (16)
实验一rose的使用 【实验题目】：rose的使用 【实验目的】：熟悉rose的环境，掌握rose的基本使用方法 【实验内容】： （1）熟悉rose界面的5大部分：浏览器、文档窗口、工具栏、框图窗口和日志； 界面的五大部分是浏览器、文档窗口、工具栏、框图窗口和日志。它们的作用如下： 浏览器：用于在模型中迅速浏览，屏幕左边的树型视图 利用浏览器，可以： a)增加模型元素 b)浏览现有模型元素 c)浏览现有模型元素之间的关系 d)移动模型元素 e)更名模型元素 f)将模型元素加进框图 g)将文件或URL链接到元素 h)将元素组成包 i)访问元素的详细规范 j)打开框图 （2）使用rose创建模型，保存模型，导出与导入模型，向Web发表模型； 保存模型的方法： file->save 导出与导入模型 导出模型的方法： file->export model 导出类包的方法： file->export
《信息系统分析与设计》课程设计报告 班级：信管1002 姓名： 学号：
试题管理系统 课程设计要求： 1、应画出该系统的完整用例图。 2、给出负责模块的用例的详细事件流描述。 3、从用例的事件流描述中获取候选的实体类，确定类之间的关系 并画出正确的类图。 4、画出用例的顺序图以及协作图。 5、根据用例的事件流描述，画出用例的活动图。 6、根据类图，画出类的状态图。 7、最后给出系统的构件图、部署图。 8、具有完整清晰的设计流程。 9、各图布局合理、美观。 10、提供完整的课程设计说明书。 课程设计说明书的正文应包含以下几部分： 1、封面； 2、系统分析：给出详细分析过程； 3、系统设计：给出系统的UML图； 4、遇到的问题及解决方案。 摘要 传统的试题管理方法因受到时间、空间和管理维护等因素的限制, 已很难适应
现代信息社会教育教学发展的需求。随着计算机技术、网络技术和数据库技术的成 熟与稳定以及全国各高校校园网的建立和教育教学管理信息化程度的不断提高, 试 题管理系统获得了前所未有的发展前景与强大的技术支持。因此, 教学管理者希望 有一个集试卷分类、试卷管理、试题管理等功能于一体的网络试题库管理系统, 以 提高管理效率。而利用计算机自动生成试卷，并通过积累逐步形成有效试题库，使 试题和试卷的管理高效便捷，同时也使教学方式和考试方式有更多选择。这对提高 教学效率，有效利用资源和使传统的教学方式逐步走向自动化具有重要作用。 所开发的系统提供了试卷分类、试卷管理、试题管理及试卷生成等功能，为教师提 供了一个功能强大的平台，通过这个平台教师可以根据实际教学情况来组成相应的 试题与试卷，并轻松的管理试题库与试卷库，在实际应用中可以有效减轻教师的工 作量。 关键词：试题管理；试卷管理；UML；信息系统分析 目录 一、试题库管理系统的调查及初步分析 (2) （一）试题库管理系统的开发背景 (2) （二）试题库管理系统的需求分析 (3)
图书管理系统需求分析 一、需求分析 1、业务组织结构 图书馆是让少部分人来管理大量的图书以方便更多的人，其中发生最多的就是借书与还书的过程。因此，图书管理系统主要用来实现注册登录、图书的出借与归还、新书入馆信息登记、旧书出馆存档的操作，其中，注册登录操作分为管理人员注册和普通借阅人员。 2、具体功能要求 ●用户管理图书管理人员账号由系统创建，并给予一定权限。普通用户可以向图书管理人员申请创建账号，且只有部分权限。 ●图书借还管理借阅者登录后可查看自己的借阅信息，也可搜索相关书籍并查看其详细信息。借阅者借书前，图书管理员必先查看借阅者借阅信息，如有超期未还图书、借书限定本数已到或拖欠罚金者不予办理借阅手续；若无上述情况，则新建借阅信息，完成借书。当借阅者归还图书时，图书管理员查看其借阅信息，若有超期，则收缴相应罚金，并建立相关存档记录，更新其借阅信息，还书结束。 ●书籍管理图书馆购买新书后，由系统新建书籍信息表单，然后填写相关书籍信息，分类并保存。图书馆过时或破损的旧书清理出图书馆时，由管理系统注销数据库中有关该书的相关信息，并另建出馆旧书表单，存档记录。 二、确定用例 1、用户管理 用户管理包括所有用户管理、普通借阅者用户注册和密码修改功能。 ●用户管理。根据图书馆的需要，系统可以相应增减图书管理员用户，同时也可以管 理普通用户账号，如查看信息或删除用户等。 ●普通借阅者用户注册。进入登录页面点击注册后，由系统自动生成用户账号，申请 者填写相关信息后提交，再由系统保存该用户信息。 ●密码修改。管理员用户和普通借阅者用户正确登录后，可以修改自己相关信息和密 码，确认后，再由系统更新该账号用户信息。 2、图书借还管理 图书出借管理包括图书出借、图书归还、搜索书籍、查看借阅信息以及管理员查看超期未还书籍等功能。 ●图书出借。管理员根据借阅者账号查看并核对借阅者信息，同时检查有无借书限制 （如有超期未还图书或已达到最多借书数目），若无限制，则办理借阅手续，否则 不予办理。 ●图书归还。管理员根据借阅者所还书籍编号查看该书借阅信息，若超期，则要求借 阅者缴纳罚金。然后注销该借阅信息，更新该书籍在馆状态。还书结束。 ●搜所书籍。借阅者用户或管理员登录后便可在数据库中搜索书籍，并查看其在馆状 态。 ●查看超期未还书籍。管理员用户定期搜索借阅信息，查看超期书籍，并在借阅者登 录后给予提示。 3、书籍管理 书籍管理主要有三个主要功能：新书入馆、旧书出馆、书籍信息修改。
《面向对象分析与设计UML》 实验报告 学号：180108213 姓名：庞志伟 班级：08级软件2班 指导老师：姚宇峰
实验及作业一 一、实验目的 了解软件工程等基础知识，为后续的统一建模语言UML知识的学习做好准备工作。 二、实验设备与环境 装有Visio、RathionalRose的计算机。 三、实验内容 1、复习阐述“软件工程开发模型”的相关概念，并分析各种模型的优缺点，写成实验报告。 2、熟悉UML软件设计工具Visio、Rational Rose的安装及环境 四、实验过程及结果 1、软件工程开发模型有（1）瀑布模型，（2）原型模型，（3）螺旋模型，（4）喷泉模型（1）瀑布模型 将功能的实现与设计分开，便于分工协作，即采用结构化的分析与设计方法将逻辑实现与物理实现分开。将软件生命周期划分为制定计划、需求分析、软件设计、程序编写、软件测试和运行维护等六个基本活动，并且规定了它们自上而下、相互衔接的固定次序，如同瀑布流水，逐级下落。 优点： 1）为项目提供了按阶段划分的检瀑布模型查点。 2）当前一阶段完成后，您只需要去关注后续阶段。 3）可在迭代模型中应用瀑布模型。 缺点： 1）在项目各个阶段之间极少有反馈。 2）只有在项目生命周期的后期才能看到结果。 3）通过过多的强制完成日期和里程碑来跟踪各个项目阶段。 （2）原型模型 原型模型又称快速原型，它是增量模型的另一种形式；它是在开发真实系统之前，构造一个原型，在该原型的基础上，逐渐完成整个系统的开发工作。快速原型模型的第一步是建造一个快速原型，实现客户或未来的用户与系统的交互，用户或客户对原型进行评价，进一步细化待开发软件的需求。通过逐步调整原型使其满足客户的要求，开发人员可以确定客户的真正需求是什么；第二步则在第一步的基础上开发客户满意的软件产品。 优点：克服瀑布模型的缺点，减少由于软件需求不明确带来的开发风险。
统一建模语言UML 课程设计报告工资管理系统分析与设计姓名： 学号： 班级： 指导教师： 《UML（Unified Modeling Language 统建模语言）》课程设计任务书
设计要求
1.用户和角色分析、应用需求、各个界面的间转换流程、要 用到工具和技术等。 2. 根据所收集的简单需求，使用 UML 和Rational Rose 具对系统进行 建模。 3. 根据需求的分析，进行需求建模，绘制系统的用例图和 活动图。 4. 根据用例模型，进行架构建模，绘制系统的状态图，类 图和交互图。 1. 知识准备，整体规划设计构思 1 天 2. 使用UM!和Rational Rose 工具对系统进行建模 天 3. 课程设计报告 0.5天 4. 幻灯片制作及答辩准备 0.5天 5. 演示及答辩设计内容 与步骤 设计工作 计划与进 度安排 1.5
1.出勤20 % 2.答辩或演示40% 3.课程设计报告40% 字)： 一、工资管理系统的需求分析 1.系统功能需求 (1)员工可以进入此系统查询工资和查看基本的信息。 (2)管理员可以对员工的信息进行添加，删除，修改。并对数据库中的数据维 护，包括数据备份，导入数据，导出数据。 满足上述需求的系统主要包括下面几个模块 图1.1系统功能需求指导教 设计考核要求师(签字)： 教研室主任(签 (1)数据库维护模块：管理员要对数据库内所有的数据进行备份和恢复，并可 览
