防雷接地体设计 Prepared on 24 November 2020
不同基础类型的防雷接地体设计1 筏板或箱形基础

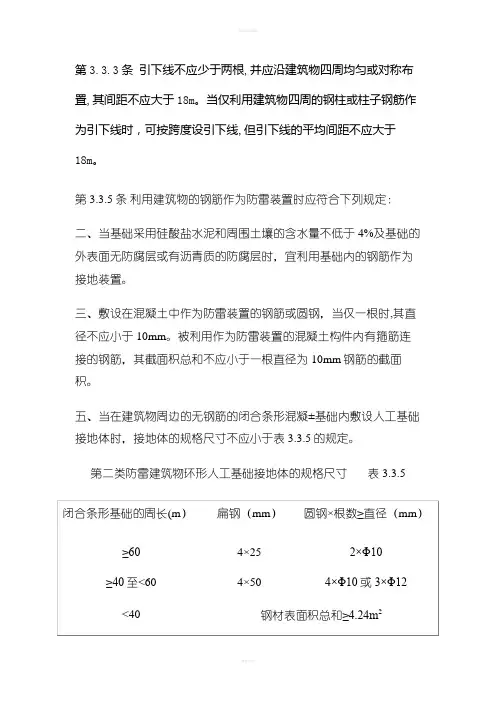

为利于保证施工图质量和便于全国同行间进行交流，《民用建筑工程电气施工图设计深度图样》04DX003为国内民用建筑工程建筑电气施工图的编制提供了示范画法，第13、41页和第68页对利用此种类型基础内钢筋网作接地体作了示范性设计说明。13页接地体施工设计说明：接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。41页接地体作法：接地极为基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网。第68页接地体作法:利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈焊接成环行，并将主轴线上的基础梁及结构地板上下两层主筋相互焊接成网作接地体。以上三种接地体作法都对该类型基础体具体利用基础中哪些钢筋，如何连接作了明确具体的说明。其共同点是利用了基础内上下两层钢筋中的两根主筋，即使基础中单根主筋直径达不到10mm，两根主筋通长及相互焊接既满足了《建筑物防雷设计规范》GB50057-94第3.3.5条第四款或条第一款要求，又提高了连接的可靠性。其作法应该成为建筑电气设计人员进行接地体设计效仿的样板，不应弃之不顾。设计中具体利用的钢筋基础名称应与该工程结构设计相统一，以方便施工。
2 独立基础
对于独立基础，则应根据具体情况区别对待。这种情况取决于柱网间距，当柱网间距在6m以内时，基础底部一般为3～4 的方形或矩形独立基础或承台，两基础之间只有2～3m，为起到均压作用和方便金属管线的连接，用40＊4的镀锌扁钢将独立基础内钢筋焊接连通，并施行总等电位联结。有时，即使柱网间距较大，如建筑的首层地面中附设有许多金属管线，仍可利用基础作为接地装置，将金属管线路与基础内钢筋连接成一
体，也可起到均压作用。如利用钢筋混凝土独立基础的轻钢结构建筑物，其接地体作法在现行设计中，一般是将基础钢筋作为自然接地体，用40*4的镀锌扁钢将其连通，并施行总等电位联结。这样处理，接地电阻很小，一般容易达到设计要求。在设计中需注意，应在室外合适位置预留接地连接板，具体作法可以参考国家标准图籍《接地装置安装》（03D501-4）。这样，当接地电阻值达不到要求时，施工单位可以方便地连接人工接地体和测试接地电阻值，这一点应在设计图纸中有所体现。
另外，在设计图纸中，还应注意不能泛泛而谈;利用建筑物基础钢筋做自然接地体;。还应交待清楚用不小于ф10圆钢将基础钢筋和地脚螺栓可靠焊接，具体作法参见国家标准图籍《利用建筑物金属体做防雷及接地装置安装》(03D501-3)的17页。这样，从接闪器到引下线，再到接地装置，才能形成完整的雷电流通道。
如果柱网间距较大，而首层地面无金属管线路或管线路很少，就应另加接地装置，这里不再赘述。
3 桩基
建筑桩基基础，不论挖空桩还是冲孔桩，都是将一根根钢筋混凝土柱子深入地中，直达几十米深的岩层，桩基上部浇筑钢筋混凝土承台与桩基连成一体，承台上面是建筑的剪力墙和柱子。桩基中钢筋作接地体的作法一般是：利用桩基内的主筋作为垂直接地体，将桩基顶部一根钢筋与承台主筋焊接（预制桩基，一般是预制桩基就位后，在顶端打掉一定长度的混凝土，将外露的钢筋与承台钢筋焊接），利用承台、地梁内两条主筋作为水平接地体，承台的主筋又与上面作为引下线的柱（或剪力墙）中钢筋焊接。为了便于进出管线的接地，应在室外地平下处沿建筑四周外延预埋一些铁件或者用4*4镀锌扁钢围上一圈，这些铁件和镀锌扁钢与作为引下线的钢筋相焊接。
当建筑物周边有护坡桩时，也应利用其作为接地体，做法是：坡桩顶留出一根钢筋，用φ10圆钢或钢筋，或者用≧25*4扁钢将其连接起来，然后与建筑物基础钢筋连接，与土壤接触的钢材用1:2水泥砂浆保护起来，水泥砂浆保护厚度≧50mm,即直径
≧100mm.
4 结束语
接地体用于将雷电流传导及散流入地，是现代防雷技术措施的基础。其设计是否合理，将直接影响到等电位连接、传导、分流三个防雷措施能不能达到预期的效果。因此，对接地体的设计应引起建筑电气设计人员足够重视，使其设计符合规范要求，最大程度地避免和减轻雷电灾害。声明：以上内容非本人

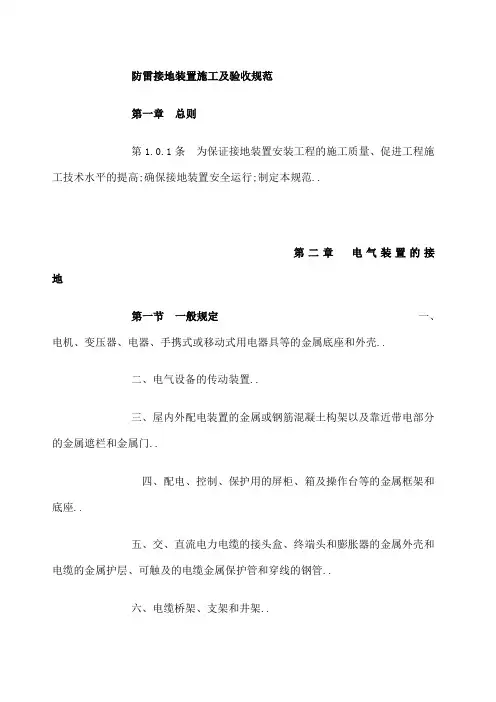

脱硫系统接地专项施工方案 一、编制依据： （一）、施工图纸：大唐吉木萨尔五彩湾北一发电有限公司2×660MW超超临界机组烟气脱硫工程 （1）《室外接地体平面布置图》（YQH1667S-D0801-02） （2）《室外暗装断接卡子做法》（YQH1667S-D0801-03）（二）主要规程、规范 （1）《建筑工程施工质量验收统一标准》（GB50300-2001） (2)《建筑电气工程施工质量验收规范》（GB50303-2002） (3)《建筑物防雷设施安装》（99D501-1,9999(03)D501-1） (4)《利用建筑物金属做防雷及接地装置安装》（03D501-3） （5）《电气装置安装工程接地装置施工及验收规范》（DL/T475-2006）（6）《电力建设安全工作规范（火力发电厂）》(DL5009-2002) （7）《电气装置安装工程母线装置施工及验收规范》 （GB50149-2010） （8）《电气装置安装工程电气设备交接试验标准》 (GB50169-92) 二、工程概况： 大唐准东五彩湾北一电厂位于新疆昌吉市吉木萨尔县五彩湾工业园
内，距五彩湾镇约30km。大唐准东五彩湾北一电厂（2*660MW）超超临界机组烟气脱硫工程包括SO吸收系统、烟气系统、制浆系统、脱水系统、水工系统、事2故浆液系统、工艺水系统、湿式电除尘器系统。配电系统包括工作接地、防雷接地、弱电系统接地包括重复接地及共用接地装置。 三、施工组织机构及劳动力组织 1、组织机构图 大唐吉木萨尔五彩湾北一发电有限公司2×660MW超超临界机组烟气脱硫工程防雷接地施工组织机构图
水电班班长：肖洪海 施工作业班组 、劳动力组织2 作业人员表：
一、本章定额适用于建筑物、构筑物的防雷接地，变配电系统接地，设备接地以及避雷针的接地装置。 二、户外接地母线敷设定额系按自然地坪和一般土质综合考虑的，包括地沟的挖填土和夯实工作，执行本定额时不再计算土方量。如遇有石方、矿渣、积水、障碍物等情况时另行计算。 三、本章定额不适于采用爆破法施工敷设接地线、安装接地极，也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测定工作。 四、本章定额中，避雷针的安装已考虑了高空作业的因素。 五、独立避雷针的加工制作执行本册“一般铁构件”制作定额。 六、防雷均压环安装定额是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。如果采用单独扁钢或圆钢明敷设作均压环时，可执行“户内接地母线敷设”定额。 工程量计算规则 一、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算。若设计有管帽时，管帽另按加工件计算。 二、接地母线敷设，按设计长度以“m”为计量单位计算工程量。接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度另加3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。计算主材量时应另增加规定的损耗率。 三、接地跨接线以“处”为计量单位，按规程规定凡需做接地跨
接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。 四、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。长度、高度、数量均按设计规定。独立避雷针的加工制作应执行“一般铁件”制作定额或按成品计算。 五、利用建筑物内主筋做接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根，可按比例调整。 六、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。 七、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”定额。 八、均压环敷设以“m”为单位计算，主要考虑利用圈梁内主筋做均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。 九、钢、铝窗接地以“处”为计量单位（高层建筑六层以上的金属窗设计一般要求接地），按设计规定接地的金属窗数进行计算。 十、柱子主筋与圈梁连接以“处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。如果焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数按设计规定计算。 十一、室内等电位以扁钢或其他导线作为接地体，可执行室内接
第一章总则 第1.0.1条为使建筑物(含构筑物,下同)防雷设计因地制宜地采取防雷指施,防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失,做到安全可靠、技术先进、经济合理,制定本规. 第1.0. 2条本规适用于新建建筑物的防雷设计. 本规不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计. 第1.0.3条建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细研究防雷装置的形式及其布置. 第 1.0.4条建筑物防雷设计除应执行本规的规定外,尚应符合国家现行有关标准和规的规定. 第二章建筑物的防雷分类 第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类. 策2.0.2条遇下列情况之一时,应划为第一类防雷建筑物: 一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者. 二、具有0区或10区爆炸危险环境的建筑物. 三、具有1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者. 第2.0.3条遇下列情况之一时,应划为第二类防雷建筑物: 一、国家级重点文物保护的建筑物. 二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物. 三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子没备的建筑物. 四、制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和 人身伤亡者. 五、具有1区爆炸危险环境的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者. 六、具有2区或11区爆炸危险环境的建筑物. 七、工业企业有爆炸危险的露天钢质封闭气罐. 八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物. 九、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物. 注,预计雷击次数应按本规附录一计算; 第2．0.4条遇下列情况之一时,应划为第三类防雷建筑物 一、省级重点文物保护的建筑物及省级档案馆. 二、预计雷击次数大于或等于0.012次/a,且小于或等于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物. 三、预计雷击次数大于或等于0.06次/a,且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物. 四、预计雷击次数大于或等于0.06次/a的一般性工业建筑物. 五、根据雷击后对工业生产的影响及产生的后果,并结合当地气象、地形、地质及周围环境
住宅防雷接地设计要点 咼层建筑遭受雷击的概率咼于其他建筑物，雷电会引起咼层建筑的损坏、对电力、电信设备造成损坏、甚至人员伤亡。下面电工学习网从防雷等级，防雷措施，等电位接地等方面介绍了防雷设计要点，以住宅楼为例具体进行了防雷设计. 一、利用混凝土内钢筋作法 当利用混凝土内钢筋、钢柱作为自然引下线并同时采用基础接地体时，可不设断接卡，利用钢筋作引下线时应在室内外的适当地点设若干连接板，该连接板可供测量、接人工接地和作等电位连接用。当仅利用钢筋作引下线并采用埋于土壤中的人工接地体时，应在每根引下线上于距地面不低于0.3m处设接地体连接板。采用埋于土壤中的人工接地体时应设断接卡，其上端应与连接板或钢柱焊接。连接板处宜有明显标志。 二、防雷接地分为两个概念 （一）、防雷，防止因雷击而造成损害； （二）、静电接地，防止静电产生危害。 （三八工厂防雷分为整体结构防雷，就是主厂房防雷，主要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。再与主厂房的钢筋或钢构的主体连接。水泥混凝土屋顶接避雷带或避雷针，墙外地
面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。 （四）供电系统接地分为保护接地和工作点接地，保护接地是带电设备外壳接地。工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。工作接地和保护接地在配电室独立引出，系统可并为一个。工作方式，如地线和零线分开，也可合为一引到用电系统（或设备）。接地系统须重复接地。也有独立分开的方式，TN-C系统。零地不能再合为一。（五）、仪器仪表接地系统。该系统接地电阻小于1欧。不能与防雷接地连接。 （六）、防静电接地，如油管等，每隔（弯头）35米就得有一处可靠接地（可系统也可独立），电阻小于30欧 三、接地体埋设方法如下： 1、接地体顶面埋设深度应符合设计要求。当无要求时，不应小于0.6m。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部 分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。2、垂直接地体的间距不应小于其长度的3~5??倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于5m 3、除环形接地体外，接地体埋设位置应在距建筑物3m以外。距建筑物出入口或人行道也应大于3m,如小于3m时,应采用均压带做法或在接地装置上面敷设50~90mm厚度的沥青层，其宽度应超过接地装置2m。 4、接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃圾等。 5、外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。

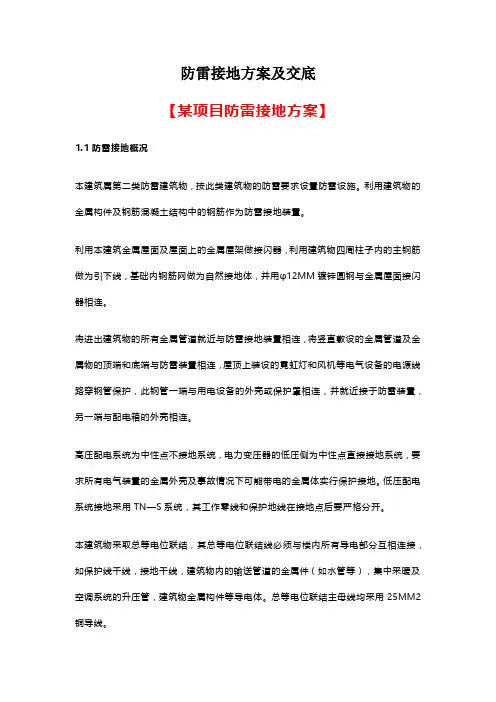

防雷接地系统安装专项施工方案 分部分项工程名称：建筑电气——防雷接地系统安装 一、设计意图 本工程按二类防雷建筑物设计防雷装置。防雷与工频共用一个接地体，要求接地电阻检测值不大于1Ω。利用基础桩基主筋、地梁与底板钢筋网作接地体，接地体必须饱和焊接形成可靠的电报通路。 所有基础地梁应保证两根≥φ12主钢筋电气连续贯通，并与桩承台台面环形接地体采用φ10圆钢搭接连通，焊口单面焊焊缝长120mm,双面焊缝长60mm，保证电气连续贯通。利用立柱内二根≥φ16对角主筋（剪力墙内至少两根φ12立筋）作为防雷引下线。引下线采用两根φ10圆钢分别和基础接地系统搭接连通，焊口单面焊焊缝长。采用40*4热镀锌扁钢，暗敷在部分基础地梁内将水平接地体，垂直接地体连续贯通组成联合接地系统。 接地系统引出，采用200*200*90钢盒暗埋于墙（或100*100*60钢盒暗埋于柱）内，钢盒内预留80*50*5端子板，并用40*4热镀锌扁铁与接地系统可靠焊通。接地系统测试点采用63*63*5角钢预埋于立柱内（与柱外侧平），预埋角钢同引下线可靠焊通，下口距室外地坪500mm。 将建筑物内的各种竖向金属管道、金属构架每层(每层预留63*63*5角钢与结构主钢筋焊通)与防雷系统连通。所有进出大厦的金属管道皆与就近接地系统连通，做总等电位连接。 屋面避雷带采用25*4镀锌扁钢女儿墙压顶上明装，采用支撑卡与女儿墙压顶固定，卡间水平间距1.0米；接闪器与防雷引下线间用25*4热镀锌扁钢焊接贯通。将各层的金属门窗框架、阳台、金属栏杆、面积较大的金属装饰物以及金属结构物等就近与防雷引下线或楼层均压环搭接连通。玻璃幕墙的金属支撑架从一层开始每层就近与防雷引下线、楼层均压环连接。 本建筑的防雷接地装置与电气设备的保护接地、工作接地共用接地系统，其接地电阻不大于1Ω。 二、施工要素及施工工艺流程 具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻
移动通信基站防雷与接地设计规范YD5068-98 1 总则 1．0．1 为防止移动通信基站遭受雷击，确保移动通信基站内设备的安全和正常工作，确保构筑物、站内工作人员的安全，特制定本规范。 1．0．2 本规范适用于新建移动通信基站的防雷与接地设计。对于改建、扩建移动通信基站的防雷与接地设计，已建基站的防雷与接地技术发行亦可参照执行。设在综合通信楼内移动通信基站的防雷与接地设计应按YDJ26-89《通信局（站）接地设计暂行技术规定》与本规范一并执行。 对于利用商品房（居民住、高用办公楼等）作机房的通信基站，亦应参照本规范执行，其地网应根据现场环境条件的呆能进行布设，但机房的工作接地、保护接地、建筑防雷接应共用一个地网。 1．0．3 移动通信基站的防雷与接地设计应本着综合治理、全方位系统防护的原则，统筹设计、统筹施工，以确保工程质量，切实做到安全可靠。 1．0．4 移动通信基站的防雷与接地工程设计中采用有理论依据、经实践证明行之有效、并经部级主管部门鉴定合格的产品。 2 术语 2．0．1 环形接地装置 围绕移动通信基站房四周，接规定浓度埋设于地下的封闭环形接地体（含垂直接地体）。 2．0．2 接地体 埋入地下并直接与大地接触的导体。 2．0．3 接地汇集线 引出机房、电力室等各种接地线的公共接地母线 2．0．4 接地引入线 接地汇集线与接地体之间的连接线。 2．0．5 接地线 通信设备与接地汇集线之间的连接。 2．0．6 接地系统 接地线、接地汇集线、接地引入线以及接地体的总称。
3 移动通信基站的离雷与接地 3．1 供电系统的防雷与接地 3．1．1 移动通信基站的交流供电系统应采用三相互线制供电方式。 3．1．2 移动通信基站宜设置专用电力变压器，电力线宜采用具有金属护套或绝缘护套电缆钢管埋地引入移动通信基站，电力电缆金属护套或钢管两端应就近可靠接地。 3．1．3 当电力变压器高在站外时，对于地处年雷暴日大于20天、大地电阻率大于100Ω·m的暴露地区的架空高压电力线路，宜在其上方架设避雷线，其长度不宜小于500m。电力线应避雷线的25°角保护范围内，避雷线（除终端杆处）应每杆作一次接地。 为确保安全，宜在避雷线终端杆的前一杆上，增装一组氧化锌避雷器。 若已建站的架空高压电力线路防雷改造采用避雷线有困难时，可在架空高压电力线路终端杆、终端杆前第一、第三或第二、第四杆上各增设一组氧化锌避雷器，同时在第三杆或和四杆增设一组高大保险丝。 避雷线与避雷器的接地体宜设计成辐射形或环形。 3．1．4 当电力变压器设在站内时，其高大电力线应采用电力电缆从地下进站，电缆长度不宜小于200m，电力电缆与架空电力线连接处三根相线应加装氧化锌避雷器，电缆两端金属外护层应就近接地。 3．1．5 移动通信箕站交流电力变压器高压侧的三根相线，应分别就近对地加装氧化锌避雷器，电力变压器低压侧三根相线应分别地加装无间隙氧化锌避雷器，变压器的机壳、低压侧的交流零线，以及与变压器相连的电力电缆的金属外护运载，应就近接地。出入基站的所有电力线均应在出口处加装避雷器。 3．1．6 入移动通信基站的低压电力电缆宜从地下引入机房，其长度不宜小于50m（当变压器高压侧已采用电力电缆时，低压电力电缆长度不限）。电力电缆在时入机房交流屏处应加装避雷器，从屏内引出的零线不作重复接地。 3．1．7 动通信基站供电设备的正常不带电的金属部分、避雷器的接地端，均应作保护接地，严禁作接零保护。 3．1．8 动通信基站直流工作地，应从室内接地汇集线上就近引接，接地线截面积应满足最大负荷的要求，一般为35～95㎜2，材料为我股铜线。 3．1．9 移动通信基站电源设备应满足相关标准、规范中关于耐雷电冲击指标的规定，交流屏、整流器（或高频开关电源）应设有分级防护装置。 3．1．10 电源避雷器和天馈线避雷器的耐雷电冲击指标等参数应符合相关标准、规范的规定。 3．2 铁塔的防雷与接地 3．2．1 移动通信基站铁塔应有完善的防直击雷及二次感应雷的防雷装置。
接地与防雷安全技术措施 1) 备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出(图16—1)。 图16一l专用变压器供电时TN—S接零保护系统示意 1-工作接地 2-PE线重复接地 3-电气设备金属外壳 (正常不带电的外露可导电部分)Ll、L2、D一相线N-工作零线 PE-保护零线 DK-总电源隔离开关 RCD-总漏电保护器 (兼有短路、过载、漏电保护功能的漏电断路器)T-变压器 2) 当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。 采用TN系统做保护接零时，工作零线(N线)必须通过总漏电保护器，保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN—S接零保护系统(图16—2)。 3) 在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。 4) 在TN接零保护系统中，PE零线应单独敷设。重复接地线必须与PE线相连接，严禁与N线相连接。 5) 使用一次侧由50V以上电压的接零保护系统供电，二次侧为
50V及以下电压的安全隔离变压器时，二次侧不得接地，并应将二次线路用绝缘管保护或采用橡皮护套软线。当采用普通隔离变压器时，其二次侧一端应接地，且变压器正常不带电的外露可导电部分应与一次回路保护零线相连接。以上变压器尚应采取防直接接触带电体的保护措施。 T一变压器 图16—2三相四线供电时局部TN—S接零保护系统保护零线引出示意 1-NPE线重复接地2-PE线重复接地L1、L2、L3一相线 N-工作零线PE一保护零线 DK-总电源隔离开关 RCD-总漏电保护器(兼有短路、过载、漏电保护功能的漏电断路器) 6) 施工现场的临时用电电力系统严禁利用大地做相线或零线。 7) 接地装置的设置应考虑土壤干燥或冻结等季节变化的影响，并应符合表16—5的规定，接地电阻值在四季中均应符合JGJ46—2005规范中第5．3节的要求。但防雷装置的冲击接地电阻值只考虑在雷雨季节中土壤干燥状态的影响。 表16—5接地装置的季节系数y值
××××××机房 防 雷 设 计 方 案 第一章概述
雷击是年复一年的严重自然灾害之一。随着我国现代化建设的不断提高，通信及数据设备越来越多，规模越来越大。一方面大型电子计算机网络，程控交换机组等系统设备耐过电流，耐雷电压的水平越来越低，另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波的侵入，致使雷电灾害频频发生。据统计，雷电对电子设备的损坏占设备损坏因素的比例高达33%，防雷电及过电压已成为具有时代特点的一项迫切要求。 众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达 数十万安培。高度200m的雷电闪击电流100KA时，雷电闪电产生的闪电电磁 脉冲电磁辐射半径在2km内，对电力、电子线路产生的感应电流约为800A/米，电磁波变化磁场强度为0.03-0.3高斯，仅0.03高斯能量就会损坏微机及自动控制 的芯片、传感器探头和磁盘存储数据；雷电脉冲电压达到2000伏（8~20us）时，目前现有半导体，集成电路的晶片是无法抗御的，因此非常有必要安装相应的防 雷保护设备。雷击所造成的破坏性后果体现于下列四种层次：1）建筑物毁坏及引起火灾；2）设备损坏，人员伤亡；3）设备或元器件寿命降低；4）传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而 暂时瘫痪或整个系统停顿。目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷，用避雷针防止直接雷击实践证明是经济和有效的。但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。对于雷雨多发地区，计算机房必须设计、安装防雷系统装置进行保护。 第二章方案设计说明 2-1、雷电的全面防护： 系统防雷是一项综合性工程，其目的主要如下： 1、解决不同系统之间因电磁兼容问题产生的浪涌电压、干扰电压，传输抑 制等问题，提高传输质量； 2、实现供电系统、供电设备防感应雷击，防雷电波入侵，消除短路故障电 流和开关电磁脉冲（SEMP）的危害； 3、实现供配电系统、低压配电系统、UPS电源、微机网络及通信设备的接 地安全，接地装置的等电位联接；
毕业综合作业 移动基站防雷与接地系统的设计 选题类型：论文 学生姓名：叶华锋 学号： 20100203235 系部：通信工程系 专业：移动通信技术 班级： 102 指导老师：钱水明 浙江·绍兴 提交时间：2013年4月
摘要 本文论述了移动基站防雷接地系统经常出现的问题，结合平时的实地考察，切实地提出根据实际情况设计移动通信基站防雷接地系统的设计思想。 由于移动通信基站的天线设置大多安装在建筑物的房顶上，还有一部分安装在铁塔上，相对周围环境而言，形成十分突出的目标，从而导致雷击概率增多。通信设备损坏，耗费了大量人力财力。怎样才能有效地预防雷害，确保移动通信基站设备和工作人员的安全呢？必须根据每个基站的实际情况设计移动通信基站的防雷接地系统，实施基站针对性防雷。 关键词：防雷；接地；反击电压；分级防雷
目录 第一章移动基站防雷与接地系统简介 (1) 1.1 防雷与接地系统 (1) 第二章移动基站雷害的主要原因 (2) 2.1 雷击的主要原因 (2) 2.2 反击电压 (3) 2.3 移动基站防雷措施 (5) 第三章移动基站防雷与接地系统的整改案例 (8) 5.1 案例1——大陈基站存在的问题及改造方案 (8) 5.2 案例2——大港头基站存在的问题及改造方案 (9) 5.3 案例分析3——皇家地基站存在的问题及改造方案 (12) 5.4 案例分析4——长坑基站存在的问题及改造方案 (15) 5.5 案例分析5——石铺基站存在的问题及改造方案 (18) 总结 (22) 致谢 (23) 参考文献 (24)
第一章移动基站防雷与接地系统简介 1.1 防雷与接地原理 1.2 基站防雷与接地系统 1.防雷与接地系统的组成 (1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等； （2）接地线（引下线）：雷电接受装置与接地装置连接用的金属导体。它的作用是把雷电接受装置上的雷电流传递到接地装置上，接地线一般采用圆钢或扁钢组成； （3）接地体：包括接地装置和装置周围的土壤或混凝土，作用是把雷击电流有效地泄入大地，现在常用的接地装置有水平接地极、垂直接地极、延长接地极和基础接地极。

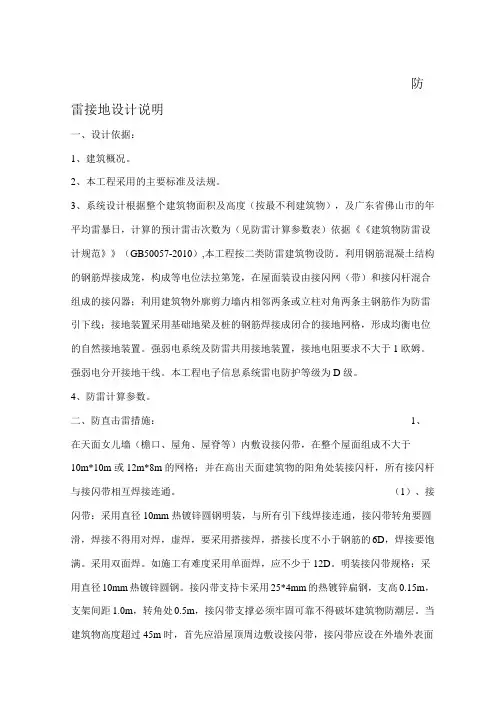

雷接地设计说明 一、设计依据： 1、建筑概况。 2、本工程采用的主要标准及法规。 3、系统设计根据整个建筑物面积及高度（按最不利建筑物），及广东省佛山市的年平均雷暴日，计算的预计雷击次数为（见防雷计算参数表）依据《《建筑物防雷设计规范》》 （GB50057-2010）,本工程按二类防雷建筑物设防。利用钢筋混凝土结构的钢筋焊接成笼，构成等电位法拉第笼，在屋面装设由接闪网（带）和接闪杆混合组成的接闪器；利用建筑物外廓剪力墙内相邻两条或立柱对角两条主钢筋作为防雷引下线；接地装置采用基础地梁及桩的钢筋焊接成闭合的接地网格，形成均衡电位的自然接地装置。强弱电系统及防雷共用接地装置，接地电阻要求不大于1 欧姆。强弱电分开接地干线。本工程电子信息系统雷电防护等级为D 级。 4、防雷计算参数。 二、防直击雷措施：1、 在天面女儿墙（檐口、屋角、屋脊等）内敷设接闪带，在整个屋面组成不大于10m*10m 或12m*8m 的网格；并在高出天面建筑物的阳角处装接闪杆，所有接闪杆与接闪带相互焊接连通。（1 ）、接 闪带：采用直径10mm热镀锌圆钢明装，与所有引下线焊接连通，接闪带转角要圆滑，焊接不得用对焊，虚焊，要采用搭接焊，搭接长度不小于钢筋的6D，焊接要饱满。采用双面焊。如施工有难度采用单面焊，应不少于12D。明装接闪带规格：采 用直径10mm热镀锌圆钢。接闪带支持卡采用25*4mm的热镀锌扁钢，支高，支架间距，转
