数控车床类刀具知识
1)刀具材料性能刀具材料不仅是影响刀具切削性能的重要因素，而且它对刀具耐用度、切削用量、生产率、加工成本等有着重要的影响。因此，在机械加工过程中，不数控车床但要熟悉各种刀具材料的种类、性能和用途，还必须能根据不同的工件和加工条件，对刀具材料进行合理的选择。
切削时，刀具在承受较大压力的同时，还与切屑、工件产生剧烈的摩擦，由此而产生较高的切削温度；在加工余量不均匀和切削断续表面时，加工中心刀具还将受到冲击，产生振动。为此，刀具切削部分的材料应具备下列基本性能。
①硬度和耐磨性。刀具材料的硬度必须大于工件材料的硬度，一般情况下，要求其常温硬度在60HRC以上。通常，刀具材料的硬度越高，耐磨性也越好，刀具切削部分抗磨损的能力也就越强。耐磨性还取决于材料的化学成分、显微组织。刀具材料组织中硬质点的硬度越高，数量越多，晶粒越细，分布越均匀，则耐磨性越好。此外，刀具材料对工件材料的抗黏附能力越强，耐磨性也越好。
②强度和韧性。由于切削力、冲击和振动等作用，数控车床刀具材料必须具有足够的抗弯强度和冲击韧性，以避免刀具材料在切削过程中产生断裂和崩刃。
③耐热性与化学稳定性。耐热性是指刀具材料在高温下保持其硬度、耐磨性、强度和韧性的能力。耐热性越好，则允许的切削速度越高，同时抵抗切削刃塑性变形的能力也越强。
化学稳定性是指刀具材料在高温下不易和工件材料、周围介质发生化学反应的能力。化学稳定性越好，刀具的磨损越慢。
除此之外，刀具材料还应具有良好的工艺性和经济性。如工具钢淬火变形要小加工中心，脱碳层要浅及淬透性要好；热轧成形刀具应具有较好的高温塑性等。
(2)常用刀具材料
①高速钢。高速钢是一种加入较多的钨、钼、铬、钒等合金元素的高合金工具钢，有较高的热稳定性，切削温度达500～650~C时仍能进行切削，有较高的强度、韧性、硬度和耐磨性。其制造工艺简单，容易磨成锋利的切削刃，可锻造，这对于一些形状复杂的工具，如钻头、成形刀具、数控车床拉刀、齿轮刀具等尤为重要，是制造这些刀具的主要材料。
高速钢的品种繁多；按切削性能可分为普通高速钢和高性能高速钢；按化学成分可分为钨系、钨钼系和钼系高速钢；按制造工艺不同，分为熔炼高速钢和粉末冶金高速钢。
a．普通高速钢。国内外使用最多的普通高速钢是W6M05Cr4V2(M2钼系)及W18Cr4V(W18钨系)钢，含碳量为0．?％～0．9％，硬度63～66HRC，不适于高速和硬材料切削。
新牌号的普通高速钢W6M03Cr4V(W9)是根据我国资源情况研制的含钨量较多、含钼量较少的钨钼钢。其硬度为65～66．5HRC，有较好硬度和韧性的配合，热塑性、热稳定性都较好，焊接性能、磨削加工性能都较高，磨削效率比M2高20％，表面粗糙度值也小。
b．高性能高速钢指在普通高速钢中加入一些合金，如Co、A1等，使其耐热性、耐磨性又有进一步提高，热稳定性高。但综合性能不如普通高速钢，数控车床不同牌号只有在各自规定的切削条件下，加工中心才能达到良好的加工效果。我国正努力提高高性能高速钢的应用水平，如发展低钴高碳钢
W12M03Cr4V3CoSSi、含铝的超硬高速钢W6MoSCr4V2A!、W10M04Cr4V3A1，提高韧性、热塑性、导热性，其硬度达67～69HRC，可用于制造出口钻头、铰刀、铣刀等。
c．粉末冶金高速钢。可以避免熔炼法炼钢时产生的碳化物偏析。其强度、韧性比熔炼钢有很大提高。可用于加工超高强度钢、不锈钢、钛合金等难加工材料。用于制造大型拉刀和齿轮刀具，特别制造是切削时受冲击载荷的刀具效果更好。
②硬质合金。硬质合金是由高硬度、高熔点的金属碳化物(如WC、TiC等)粉末，以钴(C。)为黏结剂，用粉末冶金方法制成的。硬质合金的硬度、耐磨性、数控车床耐热性都很高，硬度可达89—93HRA，在800～1000~C还能承担切削，耐用度较高速钢高十几倍，允许采用的切削速度达100～300m／miD_，甚至更高，约为高速钢刀具的4—10倍，并能切削一般工具钢刀具不能切削的材料(如淬火钢、玻璃、大理石等)。但其抗弯强度较高速钢低，仅为0．9—1．5GPa；冲击韧度差，切削时不能承受大的振动和冲击负荷。
硬质合金以其切削性能优良被广泛用作刀具材料，如车刀、加工中心端铣刀以至深孔钻等。它制成各种形式的刀片，然后用机械夹紧或用钎焊方式固定在刀具的切削部位上。
常用的硬质合金牌号按其金属碳化物的不同分为三类：
钨
3)刀具失效形式刀具在切削过程中将逐渐产生磨损。当刀具磨损量达到一定程度时，可以明显地发现切削力加大，切削温度上升，切屑颜色改变，数控车床甚至产生振动。同时，工件尺寸可能会超出公差范围，机床电器已加工表面质量也明显恶化。此时，必须对刀具进行重磨或更换新刀。打时刀具也可能在切削过程中会突然损坏而失效，造成刀具破损。刀具的磨损、破损及其使用寿命(也称耐用度)关系到切削加工的效率、质量和成本，因此它是切削加工中极为重要的问题之一。
①刀具磨损的方式。
a．前刀面磨损(月牙洼磨损)。在切削速度较高、切削厚度较大的情况下加工塑性金属，当刀具的耐热性和耐磨性稍有不足时，切屑在前刀面上经常会磨出一个月牙洼。在前刀面上相应于产生月牙洼的地方，其切削温度最高，因此磨损也最大，从而形成一个凹窝(月牙洼)。月牙洼和切削刃之间有一条小棱边。在磨损的过程中，月牙洼宽度逐渐扩展。当月牙洼扩展到使棱边变得很窄时，切削刃的强度大为削弱，极易导致崩刃。月牙洼磨损量以其深度KT表示。
b．后刀面磨损。由于加工表面和后刀面间存在着强烈的摩擦，在后刀面上毗邻切削刃的地方很快被磨出后角为零的小棱面，这种磨损形式叫做后刀面磨损。在切削速度较低、数控车床切削厚度较小的情况下切削塑性金属以及加工脆性金属时，一般不产生月牙洼磨损，但都存在着后刀面磨损。
c．前刀面和后刀面同时磨损。机床电器这是一种兼有上述两种情况的磨损形式。在切削塑性金属时，经常会发生这种磨损。
②刀具磨损的原因。为了减小和控制刀具的磨损，为了研制新的刀具材料，必须研究刀具磨损的原因和本质。切削过程中的刀具磨损具有下列特点：刀具与切屑、工件间的接触表面经常是新鲜表面；接触压力非常大，有时超过被切削材料的屈服强度；接触表面的温度很高，对于硬质合金刀具可达800～1000~C，对于高速钢刀具可达300～600~C。
在上述条件下工作，刀具磨损经常是机械的、热的、化学的三种作用的综合结果，可以产生磨料磨损、冷焊磨损(有的文献称为黏结磨损)、扩散磨损和氧化磨损等。
a．磨料磨损。切屑、工件的硬度虽然低于刀具的硬度，但其结构中经常含有一些硬度极高的微小的硬质点，机床电器能在刀具表面刻划出沟纹，这就是磨料磨损。数控车床硬质点有碳化物(如Fe3C、TiC、VC等)、氮化物(如TiN、Si：N+等)、氧化物(如SiOz、Alz()，等)和金属间化合物。磨料磨损在各种切削速度下都存在，但对低速切削的刀具(如拉刀、板牙等)，磨料磨损是磨损的主要原因。这是因为低速切削时，切削温度比较低，由于其他原因产生的磨损尚不显著，因而不是主要的。高速钢刀具的硬度和耐磨性低于硬质合金、陶瓷等，故其磨料磨损所占的比重较大。
b．冷焊磨损。切削时切屑、工件与前、后刀面之间，存在很大的压力和强烈的摩擦，因而它们之间会发生冷焊。由于摩擦副之间有相对运动，冷焊结产生破裂被一方带走，从而造成冷焊磨损。
一般说来，工件材料或切屑的硬度较刀具材料的硬度为低，冷焊结的破裂往往发生在工件或切屑这一方。但由于交变应力、接触疲劳、热应力以及刀具表层结构缺陷等原因，数控车床冷焊结的破裂也可能发生在刀具这一方，机床电器这时，刀具材料的颗粒被切屑或工件带走，从而造成刀具磨损。
冷焊磨损一般在中等偏低的切削速度下比较严重。研究表明：脆性金属比塑性金属的抗冷焊能力强。在高速钢刀具正常工作的切削速度和硬质合金刀具偏低的切削速度下，正好满足产生冷焊的条件，故此时冷焊磨损所占的比重较大。提高切削速度后，硬质合金刀具冷焊磨损减轻。
c．扩散磨损。扩散磨损在高温下产生。切削金属时，切屑、工件与刀具接触过程中，双方的化学元素在固态下相互扩散，改变了材料原来的成分与结构，使刀具表层变得脆弱，从而加剧了刀具的磨损。
硬质合金中，钛元素的扩散率远低于钴、数控车床钨，TiC又不易分解，故在切钢时YT类合金的抗扩散磨损能力优于YG类合金。TiC基、丁i(C，N)基合金和涂层合金(涂覆TiC或TiN)则更佳；机床电器硬质合金中添加钽、铌后形成固镕体(W，丁i，Ta，Nb)C，也不易扩散，从而提高了刀具的耐磨性。
扩散磨损往往与冷焊磨损、磨料磨损同时产生，此时磨损率很高。前刀面上离切削刃有一定距离处的温度最高；该处的扩散作用最强烈；于是在该处形成月牙洼。高速钢刀具的工作温度较低，与切屑、工件之间的扩散作用进行得比较缓慢，故其扩散磨损所占的比重远小于硬质合金刀具。<
③刀具磨损过程及磨钝标准。刀具磨损到一定程度就不能继续使用，否则将降低工件的尺寸精度和已加工表面质量，同时也要增加刀具的消耗和加工成本。数控车床那么，刀具磨损到什么程度就不能使用呢?这需要制定一个磨钝标准。
a．刀具磨损过程。后刀面磨损量VB随切削时间‘的延长而增大。沈阳第一机床厂典型的刀具磨损曲线，其磨损过程分三个阶段。
初期磨损阶段：这一阶段磨损曲线的斜率较大。由于刃磨后的新刀具，其后刀面与加工表面间的实际接触面积很小，压强很大，故磨损很快。新刃磨后的刀面上的微观粗糙度也加速了磨损。初期磨损量的大小与刀具刃磨质量有很大关系，通常在VB＝o．05～o．1mm之间。数控车床经过研磨的刀具，其初期磨损量小，而且要耐用得多。
正常磨损阶段：经过初期磨损，后刀面上被磨出一条狭窄的棱面，压强减小，
故磨损量的增加也缓慢下来，并且比较稳定，这就是正常磨损阶段，沈阳第一机床厂也是刀具工作的有效阶段。这一阶段中磨损曲线基本上是一条向上的斜线，其斜率代表刀具正常工作时的磨损强度。磨损强度是比较刀具切削性能的重要指标之一。
剧烈磨损阶段：刀具经过正常磨损阶段后，切削刃显著变钝，切削力增大，切削温度升高，这时刀具的磨损情况发生了质的变化而进入剧烈磨损阶段。这一阶段的磨损曲线斜率很大，即磨损强度很大。此时刀具如继续工作，则不但不能保证加工质量，而且刀具材料消耗多，数控车床经济上是不合算的。故应当使刀具避免发生剧烈磨损。
观测前刀面磨损量(月牙洼深度KT)，其磨损曲线也可出现类似上述三个磨损阶段。
b．刀具的磨钝标准。刀具磨损后将影响切削力、切削温度和加工质量，因此必须根据加工情况规定一个最大的允许磨损值，这就是刀具的磨钝标准。一般刀具的后刀面上都有磨损，它对加工精度和切削力的影响比前刀面磨损显著，同时后刀面磨损量比较容易测量，因此在刀具管理和金属切削的科学研究中多按后刀面磨损尺寸来制定磨钝标准。通常所谓磨钝标准是指后刀面磨损带中间部分平均磨损量允许达到的最大值，沈阳第一机床厂以VB表示。
制定磨钝标准需考虑被加工对数控车床象的特点和加工条件的具体情况。
工艺系统的刚性较差时应规定较小的磨钝标准。后刀面磨损后，切削温度升高。加工不同的工件材料，切削温度的升高也不相同。在相同的切削条件下，加工合金钢的切削温度高于碳素钢，加工高温合金及不锈钢的切削温度又高于一般合金钢。在切削难加工材料时，一般应选用较小的磨钝标准；加工一般材料，磨钝标准可以大一些。
加工精度及表面质量要求较高时，数控车床应当减小磨钝标准，沈阳第一机床厂以确保加工质量。例如在精车时，应控制VB在0．1—0．3mm的范围内。 c．刀具耐用度。
刀具耐用度的定义：刃磨后的刀具自开始切削直到磨损量达到磨钝标准为止的切削时间，称为刀具耐用度，以丁表示。它是指净切削时间，不包括用于对刀、测量、快进、回程等非切削时间。
刀具耐用度是很重要的数据。在同一条件下切削同一工件材料时，可以用刀具耐用度来比较不同刀具材料的切削性能；同一刀具材料切削各种工件材料，数控车床又可以用刀具耐用度来比较工件材料的切削加工性；也可以用刀具耐用度来判断刀具几何参数是否合理。工件材料、刀具材料的性能对刀具耐用度影响最大。在切削用量中，影响刀具耐用度最主要的因素是切削速度，其次是进给量、切削深度。此外，刀具几何参数对刀具耐用度也有重要影响。
切削速度与刀具耐用度的关系：切削速度与刀具耐用度的关系是用实验方法求得的。实验表明切削速度对使用寿命的影响小，即刀具的切削性能较好。
进给量、切削深度与刀具耐用度的关系：切削速度对刀具使用寿命的影响最大，沈阳第一机床厂其次是进给量，切削深度影响最小。所以在优选切削用量以提高生产率时，数控车床其选择先后顺序应为：首先尽量选用大的切削深度d，，然后根据加工条件和加工要求选取允许的最大进给量／，最后才在刀具使用寿命或机床功率所允许的情况下选取最大的切削速度wc。
4)数控镗铣类刀具选择镗铣类数控机床按加工方式不同可分为钻削刀具、镗削刀具、铣削刀具、螺纹加工刀具、铰削刀具等。
①钻削刀具。数控车床钻削是镗铣类数控机床在实心材料上加工出孔的常见办法。钻削还用于扩孑L、锪孑L。钻头按结构分类有整体式、刀体焊接式、刀刃焊接式、可转位钻头；按柄部形状分类可分为直柄钻头、加工中心直柄扁尾钻头、(莫氏)锥柄钻头；按刃沟形状分类有右螺旋钻头、左螺旋钻头、直刃钻头；按刀体截面形状分类有内冷钻头、双刃带钻头、乎刃沟钻头；按长度分类有标准钻头、长型钻头、短型钻头；按用途分有中心钻、扩孔钻、锪钻、阶梯钻、导向钻等。
a．中心钻。中心钻先在实心工件上加工出中心孔，起到定位和引导钻头的作用。
b．麻花钻。麻花钻一般为高速钢材料，制造容易，价格低廉，应用广泛。但标准麻花钻有许多缺点，如：不利屑的卷曲、切削性能差、排屑性能差、磨损快。
c．修磨麻花钻。针对标准麻花钻的缺点，可对其进行修磨，一般有以下几种方法：修磨主切削刃；修磨横刃；修磨前刀面；修磨棱边；修磨分屑槽。
d．扩孔钻。加工中心应用扩孔钻，加工效率高，质量好。
e．锪钻。用于加工沉头孔和端面凸台等。
f．硬质合金可转位式钻头。用于扩孔，数控车床也可加工实心孔，加工中心加工效率高、质量好。
g．加工中心用枪钻。用于长径比在5以上的深孑Lh口工。
②镗削刀具。分为单刃镗刀、双刃镗刀。
a．单刃镗刀。单刃镗刀是把类似车刀的刀尖装在镗刀杆上而形成的。刀尖在刀杆上的安装位置有两种：刀头垂直镗杆轴线安装，适于加工通孔；刀头倾斜镗杆轴线安装，适于盲孔、台阶孔的加工。
b．双刃镗刀。双刃镗刀常用的有定装式、机夹式和浮动式三种。双刃镗刀的好处是径向力得到平衡，工件孑L径尺寸由镗刀尺寸保证。浮动镗刀的刀块能在径向浮动，加工时消除了机床、刀具装夹误差及镗杆弯曲等误差，但不能矫正孔直线度误差和孑L的位置度误差。
③铣削刀具。
a．端铣刀。端铣刀主要用于加工平面，数控车床但是主偏角为90‘的端铣刀还能用于加工浅台阶。端铣刀一般做成可转位式。
b．立铣刀。立铣刀使用灵活，有多种加工方式。立铣刀按构成方式可分为整体式、焊接式和可转位式三种；按功能特点可分为通用立铣刀、键槽立铣刀、平面立铣刀、球头立铣刀、圆角立铣刀、多功能立铣刀、倒角立铣刀、T形槽立铣刀等。
c．盘形铣刀。包括槽铣刀、两面刃铣刀、三面刃铣刀。槽铣刀有一个主切削刃，用于加工浅槽。两面刃铣刀有一个主切削刃、一个副切削刃，可用于加工台阶。三面刃铣刀有一个主切削刃、加工中心两个副切削刃，用于切槽及加工台阶。锯片铣刀比槽铣刀更窄，用于切断、切窄槽。
d．成形铣刀。为了提高效率，满足生产要求，有些零件可以采用成形铣刀进行铣削。④铰削刀具。铰刀主要用于孔的精加工及高精度孑L的半精加工。圆柱铰刀比较常见，
但其加工性能不是很好，且无法加工有键槽的孔。加工中心广泛应用带负刃
倾角的铰刀和螺旋齿铰刀。螺旋齿铰刀有两种，一种是普通螺旋齿铰刀，其刀齿有一定的螺旋角，切削平稳，能够加工带键槽的孔；另一种是螺旋推铰刀。其特点是螺旋角很大，切削刃长，连续参加切削，数控车床所以切削过程平稳无振动，切屑呈发条状向前排出，避免了切屑擦伤已加工孑L壁。
⑤螺纹加工刀具。加工中心一般使用丝锥作为螺纹加工刀具，丝锥加工螺纹的过程叫攻螺纹。一般丝锥的容屑槽制成直的，也有的做成螺旋形。螺旋形容屑槽排屑容易，切屑呈螺旋状。加工右旋通孔螺纹时，选用左旋丝锥；加工右旋盲孔螺纹时，选用右旋丝锥。
⑥刀柄。镗铣类数控机床使用的刀具种类繁多，而每种刀具都有特定的结构及使用方法，要想实现刀具在主轴上的固定，必须有一中间装置，该装置必须能够装夹刀具又能在主轴上准确定位。装夹刀具的部分(直接与刀具接触的部分)叫工作头，而安装工作头又直接与主轴接触的标准定位部分就叫刀柄。加工中心一般采用7；24锥柄，加工中心这是因为这种锥柄不自锁，并且与直柄相比有高的定心精度和刚性。数控车床刀柄要配上拉钉才能固定在主轴锥孔上，刀柄与拉钉都已标准化，刀柄型号主要有30、40、45、50、60等，刀柄标志代号有JT、BT、ST等，其中JT表示以国际ISO 7388、美<
⑦镗铣类装夹工具系统。加工中心的工具系统是刀具与加工中心的连接部分，由工作头、刀柄、拉钉、接长杆等组成，起到固定刀具及传递动力的作用。数控车床工具系统是能在主轴和刀库之间交换的相对独立的整体。机床工具系统的性能往往影响到加工中心的加工效率、质量、刀具的寿命、切削效果。另外，加工中心使用的刀柄、刀具数量繁多，合理地调配工具系统对成本的降低也有很大意义。
加工中心使用的工具系统是指镗铣类工具系统，可分为整体式与模块式两类。
a．整体式工具系统把刀柄和工作头做成一体，使用时选用不同品种和规格的刀柄即可使用，优点是使用方便、可靠，缺点是刀柄数量多。
b．模块式工具系统是指刀柄与工作头分开，做成模块式，然后通过不同的组合而达到使用目的，减少了刀柄的个数。
(5)加工中心刀库及换刀方法
①刀库。刀库是用来储存加工刀具及辅助工具的，数控车床是自动换刀装置中最主要的部件之一。由于多数加工中心的取送刀具位置都是在刀库中某一固定刀位，因此刀库还需要有使刀具运动的机构来保证换刀的可靠性。刀库中刀具的定位机构是用来保证要更换的每一把刀具或刀套都能准确地停在换刀位置上。机床其控制部分可以采用简易位置控制器，或类似半闭环进给系统的伺服位置控制，也可以采用电气和机械相结合的销定位方式，一般要求其综合定位精度达到o．1～乱5mm，即可采用电动机或液压系统为刀库转动提供动力。
a．刀库的类型按刀库的结构形式可分为圆盘式刀库、链式刀库和箱型式刀库，前两种较为常见。
圆盘式刀库其结构简单，应用也较多。但因刀具采用单环排列，空间利用率低，因此出现了将刀具在盘中采用双环或多环排列的形式，以增加空间利用率。但这样使刀库的外径扩大，转动惯量也增大，选刀时间也长，所以，圆盘式刀库一般用于刀具容量较小的刀库。
链式刀库，适用于刀库容量较大的场合。数控车床链的形状可以根据机床的布局配置，也可将换刀位突出以利于换刀。当需要增加链式刀库的刀具容量时，只需增加链条的长度，在一定范围内，机床无需变更刀库的线速度及惯量。一般
刀具数量30一120把时都采用链式刀库。
另外，按设置部位的不同，刀库可以分为顶置式、侧置式、悬挂式和落地式等多种类型。按交换刀具还是交换主轴，刀库可分为普通刀库(简称刀库)和主轴箱刀库。
b．刀库的容量确定。刀库的容量首先要考虑加工工艺的需要。对若干种工件进行分析表明，各种加工所必需的刀具数量是4把铣刀可完成工件95％左右的铣削工艺，10把孔加工刀具可完成70％的钻削工艺，因此14把刀的容量就可完成70％以上工件的钻铣工艺机床。如果从完成工件的全部加工所需的刀具数目统计，数控车床则80％的工件(中等尺寸，复杂程度一般)完成全部加工任务所需的刀具数为40种以下。所以对于一般的中、小型立式加工中心，配有14～40把刀具的刀库就能够满足70％一95％工件的加工需要。
c．刀库的选刀方式。目前，加工中心刀库使用的选刀方式有顺序选刀和任意选刀两种。顺序选刀是在加工之前将加工零件所需刀具按照工艺要求依次插入刀库的刀套中，／顷序不能有差错，加工时按顺序调刀。加工不同的工件时必须重新调整刀库中的刀具顺序，因而操作十分繁琐，而且加工同一工件中各工序的刀具不能重复使用。这样就会增加刀具的数量，而且由于刀具的尺寸误差也容易造成加工精度的不稳定。数控车床其优点是刀库的驱动和控制都比较简单，机床因此这种方式适合加工批量较大、工件品种数量较少的中、小型自动换刀装置。
随着数控系统的发展，目前绝大多数的数控系统都具有刀具任选功能。任选刀具的换刀方式可以有刀套编码、刀具编码和记忆等方式。数控车床刀具编码或刀套编码都需要在刀具或刀套安装用于识别的编码条，摇臂钻床一般都是根据二进制编码原理进行编码。
刀具编码选刀方式采用了一种特殊的刀柄结构，并对每把刀具编码。由于每把刀具都具有自己的代码，刀具可以放在刀库中的任何一个刀座内，这样不仅刀库中的刀具可以在不同的工序中多次重复使用，而且换下的刀具也不用放回原来的刀座，这对装刀和选刀都十分有利，刀库的容量也可以相应地减少，而且还可以避免由于刀具顺序的差错所造成的事故。但是由于每把刀具上都带有专用的编码系统，使刀具的长度加长，制造困难，刀具刚度降低，同时使得刀库和机械手的结构也变得复杂。对于刀套编码的方式，一把刀具只对应一个刀套，从一个刀套中取出的刀具必须放回同一刀套中，取送刀具十分麻烦，换刀时间长。因此，无论是刀具编码还是刀套编码都给换刀系统带来麻烦。摇臂钻床目前，绝大多数加工中心都使用记忆式的任选换刀方式。这种方式是第一次给刀库装刀时，控制系统记忆刀库中的每个刀套号和该刀套上的刀具号，刀具在使用中不一定被送还到原来的刀套上，但是控制系统仍能记住该刀具号所在的新刀套号。数控车床这种方式有利于缩短换刀、选刀时间。由于这种方式经常改变刀具号与刀套的对应关系，所以在重新启动机床时必须使刀库回零，校验一下显示器上显示的内容与实际刀具的情况。
刀库选刀方式一般采用就近移动原则，即无论采取哪种选刀方式，在根据程序指令把下一工序要用的刀具移到换刀位置时，都要向距离换刀最近的方向移动，以节省选刀时间。
②换刀及刀具交换装置。数控机床的自动换刀系统中，实现刀库与机床主轴之间刀具传递和刀具装卸的装置称为刀具交换装置。刀具的交换方式通常分为无机械手换刀和有机械手换刀两大类。
a．无机械手换刀的方式是利用刀库与机床主轴的相对运动实现刀具交换。这种换刀机构不需要机械手，结构简单、紧凑。由于交换刀具时机床不工作，所以不会影响加工精度，数控车床但会影响机床的生产率。其次因刀库尺寸限制，装刀数量不能太多。这种换刀方式常用于小型加工中心。
b．采用机械手进行刀具交换的方式应用得最为广泛，这是因为机械手换刀有很大的灵活性，摇臂钻床而且可以减少换刀时间。机械手的结构类型多种多样，因此换刀运动也有所不同。
(6)刀具安装、标定及工件坐标系的建立
①刀具安装。加工中心使用的刀具由刀杆、通用刀柄、拉钉三部分组成(刀柄和拉钉型号参考具体设备说明)，经装配后方能根据加工需要依次装入刀库。
②加工中心常用对刀仪器。
量块：一般用于刀具Z向标定。
Z向设定器：一般用于刀具Z向标定。
寻边器：标定刀具X、y向位置。寻边器常见有电子式和机械式两种。
找正器：用于确定圆心。
机内对刀器：用于刀具X、y、Z向标定。
机外对刀仪：在机床外测量刀具长度、直径和几何角度等，不占机时。
3D测头：自动测量刀具X、y、Z向的位置和补偿值。
③工件坐标系的建立。建立工件坐标系是数控加工的重要内容之一。数控车床建立工件坐标系实际就是将用户选定的编程坐标系告知CNC系统，若不能正确建立工件坐标系，即使编程指令正确，机床仍可能产生误动作。摇臂钻床机床的误动作有可能损坏刀具、机床，甚至可能会伤害到用户。
由于数控加工中心系统功能不同，建立工件坐标系的具体方法有所不同。但基本原理相类似。
a．直接法。直接法即试切法。启动主轴，选定一把基准刀接触工件上表面，设置Zo，即将基准刀Z向补偿值设为“o”；其他刀也触碰同一表面，标定其他刀的Z向补偿值。用刀具接触工件侧面设置X。、Yo。测量刀具直径或根据刀具公称直径确定刀具半径补偿值。
b．间接法。刀具不旋转，选择一把基准刀接触量块或Z向设定器，设置Z。。将基准刀Z向补偿值设为“0”，其他刀触碰同一表面，标定Z向补偿值。Xo、y。及刀具半径补偿值的确定相同。
c．机内对刀。机内对刀通常使用机床自备的机内对刀仪。数控车床以主轴端面为基准，各把刀具从Z向触碰对刀仪，系统自动测出各刀相对某一基准点的长度作为刀具长度补偿值(每把刀的长度补偿值均不为“o
数控铣床对刀具的要求及铣刀的种类 班级：09机制学号：姓名： 一、对刀具的要求 在切削加工时，刀具切削部分与切屑、工件相互接触的表面上承受很大的压力和强烈的摩擦，刀具切屑区产生很高的温度，受到很大的应力。在加工余量不均匀的工件或断续加工时，刀具还受到强烈的冲击和振动，因此刀具材料应具备以下基本要求： 1.高的硬度和耐磨性刀具材料的硬度必须比工件材料的硬度要高，一般都在60HRC以上。耐磨性是指材料抗磨损的能力。一般说来，刀具材料的硬度越高、晶粒越细、分布越均匀，耐磨性就越好。 2.有足够的强度和韧性切削过程中，刀具承受很大的压力、冲击和振动，刀具必须具备足够的抗弯强度和冲击韧性。一般说来，刀具材料的硬度越高，其抗弯强度和冲击韧性值越低，这两个方面的性能尝尝是矛盾的。一种好的刀具材料，应根据它的使用要求，兼顾以上两方面的性能，并有所侧重。 3.耐热性高耐热性是指刀具材料在高温下保持硬度、耐磨性、强度和韧性的性能，也包括刀具材料在高温下抗氧化、粘结、扩散的性能，故耐热性有时也称为热稳定性。良好的耐热性是衡量刀具材料切削性能的一项重要指标。 4.经济性经济性也是评价刀具材料切削性能的一项重要指标。有些刀具材料虽然单位成本较高，但因使用寿命长，分摊到每一个零件上的刀具成本就降低。除上述两点之外，铣刀切削刃的几何角度参数的选择及排屑性能等也非常重要，切屑粘刀形成积屑瘤在数控铣削中是十分忌讳的。总之，根据被加工工件材料的热处理状态、切削性能及加工余量，选择刚性好，耐用度高的铣刀，是充分发挥数控铣床的生产效率和获得满意的加工质量的前提。 二、刀具的分类 1.按直径分类 1）公制（mm）刀常用直径为：0.5、 1 、1.5 、2 、2.5、 3 、4 、5 、6、 8 、10 、12 、16 、20、 25、 28 、30 、32 、35、 40、 50 、63。 2）英制（INCh）刀常用直径为：1/8、1/4、1/2、3/16、5/16、3/8、5/8、3/4、1、1.5 、2。
数控车床常用刀具及选择 1．数控刀具的结构数控车床刀具种类繁多，功能互不相同。根据不同的加工条件正确选择刀具是编制程序的重要环节，因此必须对车刀的种类及特点有一个基本的了解。在数控车床上使用的刀具有外圆车刀、钻头、镗刀、切断刀、螺纹加工刀具等，其中以外圆车刀、镗 刀、钻头最为常用。 数控车床使用的车刀、镗刀、切断刀、螺纹加工刀具均有整体式和机夹式之分，除经济型数控车床外，目前已广泛使用可转位机夹式 车刀。 (1) 数控车床可转位刀具特点 数控车床所采用的可转位车刀，其几何参数是通过刀片结构形状和刀体上刀片槽座的方位安装组合形成的，与通用车床相比一般无本质的区别，其基本结构、功能特点是相同的。但数控车床的加工工序是自动完成的，因此对可转位车刀的要求又有别于通用车床所使用的刀具，具体要求和特点如下表所示。 表2-2 可转位车刀特点
(2) 可转位车刀的种类可转位车刀按其用途可分为外圆车刀、仿形车刀、端面车刀、内圆车刀、切槽车刀、切断车刀和螺纹车刀等， 见表2-3。 表2-3 可转位车刀的种类
(3) 可转位车刀的结构形式 ①杠杆式： 结构见图2-16，由杠杆、螺钉、刀垫、刀垫销、刀片所组成。这种方式依靠螺钉旋紧压靠杠杆，由杠杆的力压紧刀片达到夹固的目的。其特点适合各种正、负前角的刀片，有效的前角范围为-60°～+180°；切屑可无阻碍地流过，切削热不影响螺孔和杠杆；两面槽壁给刀片有力的支撑，并确保转位精度。 ②楔块式： 其结构见图2-17，由紧定螺钉、刀垫、销、楔块、刀片所组成。这种方式依靠销与楔块的挤压力将刀片紧固。其特点适合各种负前角刀片，有效前角的变化范围为-60～+180。两面无槽壁，便于仿形切 削或倒转操作时留有间隙。 ③楔块夹紧式：
一入门知识 本课题主要讲述的内容： 1. 数控铣床安全操作规程 2. 数控铣削在工业生产中的地位及加工范围 3. 编程基础知识(一)： ①机床的坐标轴及运动代号； ②基本指令； ③加工程序编制初步； 实训目的： 1.了解掌握数控铣床的安全操作及基本指令和基础编程知识。 2. 了解掌握机床坐标轴的判别方式和动运代号，运动方向。 一、安全文明生产 (一) 文明生产 1. 严格遵守车间记律，准时上下班； 2. 操作结束要清扫机床和清洁量具； 3. 下班前要清扫工场、清点和清洁量具、清点和清洁刀具、清理整齐工件和毛坯； 4. 废品工件加工、折断的刀具必须回收，不得丢弃和藏幂； 5. 严禁不文明行为。 (二) 安全生产 1. 严禁在工场追逐、打闹、快速奔跑； 2. 严禁着拖鞋、高跟鞋，严禁着不符合工作服要求的服装（如
宽大的、衣领或套袖上有装饰带的），头发长的同学必须戴帽子，头 发必须盘在帽子内； 3. 操作机床严格按照老师规定的步骤执行； 4. 一台机床只能单人操作！同组其他同学在旁边只能观察操作 过程、口头指出错误，严禁动手！唯一的例外是：发生紧急情况时， 可代操作者拍按“急停”按钮！ 5. 发生事故要及时停机，并马上报告老师处理；严禁私自处理！严禁隐瞒不报！ 6. 对刀时要及时调整“进给倍率”旋钮（按键）：刀具远离工件时（大于50mm），可用较大倍率；靠近工件时（50～10mm），必须用较小倍率（10％～20％）；准备切到工件时（1～10mm），必须选用1～2％倍率档！ 7. 加工工件过程：检查平口钳装夹是否牢靠→正确装夹工件→ 对刀、设置坐标偏置→登录程序→检查程序→提高坐标偏置（如G54）中的Z坐标偏置100mm（即 +Z 方向）→正确设置刀具补偿→选择“空运行”、“单段”之后，自动运行程序；观察走刀轨迹是否正确。若正确，则取消“空运行”、恢复坐标偏置、保留“单段”→开始加工； 8. 切削前必须确认已经取消“空运行”、调整“进给倍率”旋钮（按键）到较低档、坐标偏置正确、“单段”已经选用。切入工件后 可取消“单段”、调整“进给倍率”到100％或适当倍率； 9. 加工过程必须值守在机床操作位； 10. 严格遵守学校颁布的《数控铣床安全操作规程》。
数控车床类刀具知识 1)刀具材料性能刀具材料不仅是影响刀具切削性能的重要因素，而且它对刀具耐用度、切削用量、生产率、加工成本等有着重要的影响。因此，在机械加工过程中，不数控车床但要熟悉各种刀具材料的种类、性能和用途，还必须能根据不同的工件和加工条件，对刀具材料进行合理的选择。 切削时，刀具在承受较大压力的同时，还与切屑、工件产生剧烈的摩擦，由此而产生较高的切削温度；在加工余量不均匀和切削断续表面时，加工中心刀具还将受到冲击，产生振动。为此，刀具切削部分的材料应具备下列基本性能。 ①硬度和耐磨性。刀具材料的硬度必须大于工件材料的硬度，一般情况下，要求其常温硬度在60HRC以上。通常，刀具材料的硬度越高，耐磨性也越好，刀具切削部分抗磨损的能力也就越强。耐磨性还取决于材料的化学成分、显微组织。刀具材料组织中硬质点的硬度越高，数量越多，晶粒越细，分布越均匀，则耐磨性越好。此外，刀具材料对工件材料的抗黏附能力越强，耐磨性也越好。 ②强度和韧性。由于切削力、冲击和振动等作用，数控车床刀具材料必须具有足够的抗弯强度和冲击韧性，以避免刀具材料在切削过程中产生断裂和崩刃。 ③耐热性与化学稳定性。耐热性是指刀具材料在高温下保持其硬度、耐磨性、强度和韧性的能力。耐热性越好，则允许的切削速度越高，同时抵抗切削刃塑性变形的能力也越强。 化学稳定性是指刀具材料在高温下不易和工件材料、周围介质发生化学反应的能力。化学稳定性越好，刀具的磨损越慢。 除此之外，刀具材料还应具有良好的工艺性和经济性。如工具钢淬火变形要小加工中心，脱碳层要浅及淬透性要好；热轧成形刀具应具有较好的高温塑性等。 (2)常用刀具材料 ①高速钢。高速钢是一种加入较多的钨、钼、铬、钒等合金元素的高合金工具钢，有较高的热稳定性，切削温度达500～650~C时仍能进行切削，有较高的强度、韧性、硬度和耐磨性。其制造工艺简单，容易磨成锋利的切削刃，可锻造，这对于一些形状复杂的工具，如钻头、成形刀具、数控车床拉刀、齿轮刀具等尤为重要，是制造这些刀具的主要材料。 高速钢的品种繁多；按切削性能可分为普通高速钢和高性能高速钢；按化学成分可分为钨系、钨钼系和钼系高速钢；按制造工艺不同，分为熔炼高速钢和粉末冶金高速钢。 a．普通高速钢。国内外使用最多的普通高速钢是W6M05Cr4V2(M2钼系)及W18Cr4V(W18钨系)钢，含碳量为0．?％～0．9％，硬度63～66HRC，不适于高速和硬材料切削。 新牌号的普通高速钢W6M03Cr4V(W9)是根据我国资源情况研制的含钨量较多、含钼量较少的钨钼钢。其硬度为65～66．5HRC，有较好硬度和韧性的配合，热塑性、热稳定性都较好，焊接性能、磨削加工性能都较高，磨削效率比M2高20％，表面粗糙度值也小。 b．高性能高速钢指在普通高速钢中加入一些合金，如Co、A1等，使其耐热性、耐磨性又有进一步提高，热稳定性高。但综合性能不如普通高速钢，数控车床不同牌号只有在各自规定的切削条件下，加工中心才能达到良好的加工效果。我国正努力提高高性能高速钢的应用水平，如发展低钴高碳钢
广州市XXXX技工学校 教案册 ( 生产实习 ) 课题数控车床基本知识 教师 时间
课题学习要求（引言） 本课题的教学目的 掌握数控加工的入门知识、组成及工作原理，及数控编程的基础知识；熟练数控的基本功能。掌握数控编程通用G代码、M功能、S功能、T功能。 一、数控车床加工特点以及加工流程（0.3课日） 1、数控的定义： 数控是指用数字来控制，通过计算机进行自动控制的技术通称为数控技术。 2、数控机床的特点： 1)、具有高度柔性， 2)、加工精度高， 3)、加工质量稳定、可靠。 4)、生产率高。 5)、改善劳动条件。 6)、利于生产管理现代化。 3、数控机床的组成和工作原理 1）、数控机床的组成 数控机床一般由输入输出设备、CNC装置（或称CNC单元）、伺服单元、驱动装置（或称执行机构）、可编程控制器PLC及电气控制装置、辅助装置、机床本体及测量装置组成。 下图是数控机床的组成框图，其中除机床本体之外的部分统称为计算机数控(CNC)系统。
4、数控车床编程的基础知识 数控车床之所以能够自动加工出不同形状、尺寸及高精度的零件，是因为数控车床按事先编制好的加工程序，经其数控装置“接收”和“处理”，从而实现对零件的自动加工的控制。 使用数控车床加工零件时，首先要做的工作就是编制加工程序。从分析零件图样到获得数控车床所需控制介质（加工程序单或数控带等）的全过程，称为程序编制，其主要内容和一般过程如下图所示： 1）图样分析 根据加工零件的图纸和技术文件，对零件的轮廓形状、有关标注、尺寸、精度、表面粗糙度、毛坯种类、件数、材料及热处理等项目要求进行分析并形成初步的加工方案。 2）辅助准备 根据图样分析确定机床和夹具、机床坐标系、编程坐标系、刀具准备、对刀方法、对刀点位置及测定机械间隙等。 3）制定加工工艺 拟定加工工艺方案、确定加工方法、加工线路与余量的分配、定位夹紧方式并合理选用机床，刀具及切削用量等。 4）数值计算 在编制程序前，还需对加工轨迹的一些未知坐标值进行计算，作为程序输入数据，主要包括：数值换算、尺寸链解算、坐标计算和辅助计算等。对于复杂的加工曲线和曲面还须使用计算机辅助计算。 5）编写加工程序单 根据确定的加工路线、刀具号、刀具形状、切削用量、辅助动作以及数值计算的结果按照数控车床规定使用的功能指令代码及程序段格式，逐段编写加工程序。此外，还应附上必要的加工示意图、刀具示意图、机床调整卡、工序卡等加工条件说明。 6）制作控制介质 加工程序完成以后，还必须将加工程序的内容记录在控制介质上，以便输入到数控装置中。如穿孔带、磁带及软盘等，还可采用手动方式将程序输入给数控装置。 7）程序校核 加工程序必须经过校验和试切削才能正式使用，通常可以通过数控车床的空运行检查程序格式有无出错或用模拟防真软件来检查刀具加工轨迹的正误，根据加工模拟轮廓的形状，与图纸对照检查。但是，这些方法尚无法检查出刀具偏置误差和编程计算不准而造成的零件误差大小，及切削用量选用是否合适、刀具断屑效果和工件表面质量是否达到要求，所以必须采用首件试切的方法来进行实际效果的检查, 以便对程序进行修正。
数控刀具种类_数控刀片型号 数控刀具是指与数控机床(包括加工中心、数控车床、数控镗铣床、数控钻床、自动线以及柔性制造系统)相配套使用的各种刀具的总称,是数控机床不可缺少的关键配套产品。在国外数控刀具发展很快,品种很多,已形成系列。在我国,由于对数控刀具的研究开发起步较晚,数控刀具成了工具行业中最薄弱的一个环节。数控刀具的落后已经成为影响我国国产和进口数控机床充分发挥作用的主要障碍。 数控刀具必须适应数控机床高速、高效和自动化程度高的特点,一般应包括刀具及连接刀柄:刀柄要连接刀具并装在机床的动力头上,因此已逐渐标准化和系列化。近年来,快速发展的数控加工技术促进了数控刀具的发展。每当一种新型数控刀具产品的面市,会使数控加工技术跃上一个新台阶,产生巨大的经济和社会效益。 数控刀具的分类方法很多。一般可按下列方法进行分类。 1.按刀具切削部分的材料分 按刀具切削部分的材料可分为高速钢刀具、硬质合金刀具、陶瓷刀具、立方氮化硼刀具、金 刚石刀具和涂层刀具等。 2.按刀具的结构形式分 按刀具的结构形式可分为整体式、镶嵌式和特殊形式等。 (1)整体式。整体式包括钻头和立铣刀等。
(2)镶嵌式。镶嵌式包括刀片采用焊接和机夹式等。 (3)特殊形式。特殊形式包括复合式和减振式等。 3。按切削加工工艺分 按切削加工工艺可分为车削刀具、铣削刀具、钻削刀具和镗削刀具等。 (1)车削刀具。车削刀具包括外圆车刀、内孔车刀、切槽(断)刀、端面车刀、螺纹车刀等: (2)铣削刀具。铣削刀具包括面铣刀、立铣刀和螺纹铣刀等。 (3)钻削刀具。钻削刀具包括钻头、铰刀和丝锥等。 (4)镗削刀具。镗削刀具包括粗镗刀和精镗刀等。 数控加工刀具可分为常规刀具和模块化刀具两大类。 模块化刀具是发展方向。发展模块化刀具的主要优点：减少换刀停机时间，提高生产加工时间；加快换刀及安装时间，提高小批量生产的经济性；提高刀具的标准化和合理化的程度；提高刀具的管理及柔性加工的水平；扩大刀具的利用率，充分发挥刀具的性能；有效地消除刀具测量工作的中断现象，可采用线外预调。事实上，由于模块刀具的发展，数控刀具已形成了三大系统，即车削刀具系统、钻削刀具系统和镗铣刀具系统。 （1）从结构上可分为 ② 体式 ②镶嵌式可分为焊接式和机夹式。机夹式根据刀体结构不同，分为 可转位和不转位； ③减振式当刀具的工作臂长与直径之比较大时，为了减少刀具的振
数控刀具的主要材料种类及用途 机床与刀具的发展是相辅相成、相互促进的。刀具是由机床、刀具和工件组成的切削加工工艺系统中最活跃的因素,刀具切削性能的好坏取决于刀具的材料和刀具结构。切削加工生产率和刀具寿命的高低加工成本的多少、加工精度和加工表面质量的优劣等,在很大程度上取决于刀具材料、刀具结构及切削参数的合理选择。近几十年来,作为切削加工最基本丰素的刀具材料得到了迅速发展,刀具的结构形式也得到了极大丰富。 数控刀具主要材料种类 (1)超硬刀具。所谓超硬材料是指人造金刚石和立方氮化硼(简称CBN),以及用这些粉末与结合剂烧结而成的聚晶金刚石(简称PCD)和聚晶立方氮化棚(简称PCBN)等。超硬材料具有优良的耐磨性,主要运用于高速切削及难切削材料的加工。 (2)陶瓷刀具。陶瓷刀具具有很高的硬度、耐磨性能及良好的高温力学性能,与金属的亲合力小,不易与金属产生粘结,并且化学稳定性好。陶瓷刀具主要应用于钢、铸铁及其合金和难加工材料的切削加工,可以用于超高速切削、高速切削和硬材料切削。 (3)涂层刀具。刀具涂层技术自问世以来,对刀具性能的改善和加工技术进步起着非常重要的作用,涂层技术将传统刀具涂覆一层薄膜后,刀具性能发生了巨大的变化。主要的涂层材料有:Tic、TiN、Ti(C,N)、TiALN、ALTiN等。涂层技术己应用于立铣刀、铰刀、钻头、复合孔加工刀具、齿轮滚刀、插齿刀、剃齿刀、成形拉刀及各种机夹可转位刀片,满足高速切削加工高强度、高硬度铸铁(钢)、锻钢、不锈钢、钛合金、镍合金、镁合金、铝合金、粉末冶金、非金属等材质工件的生产技术不同要求。 (4)硬质合金。硬质合刀具是数控加工刀具的主导产品,有的国家有90%以上的车刀和55%以上的铣刀都采用了硬质合金制造,而且这种趋势还在增加。硬质合金可分为普通硬质合金、细晶粒硬质合金和超晶粒硬质合金。按化学成分区
数控机床对刀具材料的基本要求是高的硬度、高的耐磨性、高的红硬性和足够的强度7和韧性。 -------------------------加工的刀具种类视加工对象而定 刀具材料应当具备的性能 切削过程中，刀具直接完成切除余量和形成已加工表面的任务。刀具切削性能的优劣，取决于构成切削部分的材料、几何形状和刀具结构。由此可见刀具材料的重要性，它对刀具使用寿命、加工效率、加工质量和加工成本影响极大。因此，应当重视刀具材料的正确选择和合理使用，重视新型刀具材料的研制。 在切削加工时，刀具切削部分与切屑、工件相互接触的表面上承受很大的压力和强烈的摩擦，刀具在高温下进行切削的同时，还承受着切削力、冲击和振动，因此刀具材料应具备以下基本要求： 1．硬度 刀具材料必须具有高于工件材料的硬度，常温硬度须在HRC62以上，并要求保持较高的高温硬度。 2．耐磨性 耐磨性表示刀具抵抗磨损的能力，它是刀具材料机械性能（力学性能）、组织结构和化学性能的综合反映。例如，组织中硬质点的硬度、数量、大小和分布对抗磨料磨损的能力有很大影响，而抗冷焊磨损(冷焊磨损即过去有些书上所称的粘结磨损、抗扩散磨损和抗氧化磨损的能力还与刀具材料的化学稳定性有关。3.强度和韧性 为了承受切削力、冲击和振动，刀材料应具有足够的强度和韧性。一般，强度用抗弯强度表示，韧性用冲击值表示。刀具材料中强度高者，韧性也较好，但硬度和耐磨性常因此而下降，这两个方面的性能是互相矛盾的。一种好的刀具材料，应当根据它的使用要求，兼顾以上两方面的性能，而有所侧重。 4．耐热性 刀具材料应在高温下保持较高的硬度、耐磨性、强度和韧性，并有良好的抗扩散、抗氧化的能力。这就是刀具材料的耐热性。 5．导热性和膨胀系数 在其他条件相同的情况下，刀具材料的导热系数(热导率)越大，则由刀具传出的热量越多，有利于降低切削温度和提高刀具使用寿命。线膨胀系数小，则可减少刀具的热变形。对于焊接刀具和涂层刀具，还应考虑刀片与刀杆材料、涂层与基体材料线膨胀系数的匹配。 6．工艺性 为了便于制造，要求刀具材料有较好的可加工性，包括锻、轧、焊接、切削加工和可磨削性、热处理特性等。材料的高温塑性对热轧刀具十分重要。可磨削性可用磨削比——磨削量与砂轮磨损体积之比来表示，磨削比大，则可磨削性好。此外，在选用刀具材料时，还应考虑经济性。性能良好的刀具材料，如成本和价格较低，且立足于国内资源，则有利于推广应用。 刀具材料种类很多，常用的有工具钢(包括碳素工具钢、合金工具钢和高速钢)、硬质合金、陶瓷、金刚石(天然和人造)和立方氮化硼等。碳素工具钢(如T10A、T12A)和合金工具钢(如9CrSi、CrWMn)，因其耐热性很差，仅用于手工工具。陶瓷、金刚石和立方氮化硼则由于性质脆、工艺性差及价格昂贵等原因，目前尚
数控刀具基础知识 本文介绍了数控刀具材料，数控刀具硬度，数控刀具材料特性等基础知识，数控刀具种类等基础知识，数控刀具切削速度基础知识，数控刀具振动知识等等。 数控机床对刀具材料的要求 较高的硬度和耐磨性 刀具切削部分的硬度必须高于工件材料的硬度，刀具材料的硬度越高，其耐磨性越好。刀具材料在常温下的硬度应在HRC62以上。 足够的强度和韧性 刀具在切削过度中承受很大的压力，有时在冲击和振动条件下工作，要使刀具不崩刃和折断，刀具材料必须具有足够的强度和韧性，一般用抗弯强度表示刀具材料的强度，用冲击值表示刀具材料的韧性。 较高的耐热性 耐热性指刀具材料在高温下保持硬度、耐磨性、强度及韧性的性能，是衡量刀具材料切削性能的主要指标，这种性能也称刀具材料红硬性。 较好的导热性 刀具材料的导热系数越大，刀具传出的热量越多，有利于降低刀具的切削温度和提高刀具的耐用度。 良好的工艺性
为便于刀具的加工制造，要求刀具材料具有良好的工艺性能，如刀具材料的锻造、轧制、焊接、切削加工和可磨削性、热处理特性及高温塑性变形性能，对于硬质合金和陶瓷刀具材料还要求有良好的烧结与压力成形的性能。 刀具材料种类 高速钢 高速钢是由W、Cr、Mo等合金元素组成的合金工具钢，具有较高的热稳定性，较高的强度和韧性，并有一定的硬度和耐磨性，因而适合于加工有色金属和各种金属材料，又由于高速钢有很好的加工工艺性，适合制造复杂的成形刀具，特别是粉沬冶金高速钢，具有各向异性的机械性能，减少了淬火变形，适合于制造精密与复杂的成形刀具。 硬质合金 硬质合金具有很高的硬度和耐磨性，切削性能比高速钢好，耐用度是高速钢的几倍至数十倍，但冲击韧性较差。由于其切削性能优良，因此被广泛用作刀具材料。 切削刀具用硬质合金分类及标志
数控刀具的种类与特点分析 数控加工刀具可分为常规刀具和模块化刀具两大类。模块化刀具是发展方向。发展模块化刀具的主要优点：减少换刀停机时间，提高生产加工时间；加快换刀及安装时间，提高小批量生产的经济性；提高刀具的标准化和合理化的程度；提高刀具的管理及柔性加工的水平；扩大刀具的利用率，充分发挥刀具的性能；有效地消除刀具测量工作的中断现象，可采用线外预调。事实上，由于模块刀具的发展，数控刀具已形成了三大系统，即车削刀具系统、钻削刀具系统和镗铣刀具系统。 一、数控刀具的分类 1、从结构上可分为 （1）整体式 （2）镶嵌式可分为焊接式和机夹式。机夹式根据刀体结构不同，分为可转位和不转位； （3）减振式当刀具的工作臂长与直径之比较大时，为了减少刀具的振动，提高加工精度，多采用此类刀具；（4）内冷式切削液通过刀体内部由喷孔喷射到刀具的切削刃部； （5）特殊型式如复合刀具、可逆攻螺纹刀具等。
2、从制造所采用的材料上可分为 （1）高速钢刀具高速钢通常是型坯材料，韧性较硬质合金好，硬度、耐磨性和红硬性较硬质合金差，不适于切削硬度较高的材料，也不适于进行高速切削。高速钢刀具使用前需生产者自行刃磨，且刃磨方便，适于各种特殊需要的非标准刀具。 （2）硬质合金刀具硬质合金刀片切削性能优异，在数控车削中被广泛使用。硬质合金刀片有标准规格系列产品，具体技术参数和切削性能由刀具生产厂家提供。 硬质合金刀片按国际标准分为三大类：P类，M类，K类。 P类--适于加工钢、长屑可锻铸铁（相当于我国的YT 类） M类--适于加工奥氏体不锈钢、铸铁、高锰钢、合金铸铁等（相当于我国的YW类） M-S类--适于加工耐热合金和钛合金 K类--适于加工铸铁、冷硬铸铁、短屑可锻铸铁、非钛合金（相当于我国的YG类） K-N类--适于加工铝、非铁合金 K-H类--适于加工淬硬材料 （3）陶瓷刀具 （4）立方氮化硼刀具
数控车床刀具半径补偿 技师论文车床刀具半径补偿 1/6页【摘要】数控机床在加工过程中(其所控制的是刀具中心的轨迹。因此在数控编程时(可以根据刀具中心的轨迹进行编程(这种编程方法称为刀具中心编程。粗加工中由于留有余量(对零件的尺寸精度影响不大(对简单图形可采用 刀具中心轨迹编程。但是当零件加工部分形状较为复杂时(如果选用刀具中心编程(就会给计算关键点带来很大工作 量(而且往往由于关键点的计算误差影响机床的插补运算(进而产生报警(使加工无法正常进行。因此可以利用理论轮廓编程(即按图形的轮廓进行编程。采用理论轮廓编程(需要在系统中预先设定偏置参数(数控系统会自动计算刀具中心轨迹(使刀具偏离图形轮廓一个刀具值(从而使刀具能加工 到图形的实际轮廓(这种功能即为刀具半径补偿功能。 【关键词】数控车床数控车刀刀具半径补偿引言 伴随着科学技术的发展(机械产品日趋精密、复杂。特别是航空航天、军工等行业的需要(促进了数控行业的飞速发展。而且大量的轴类、盘类及套类零件的生产(需要到数控车床去完成。因此在生产加工当中(刀尖的半径补偿问题就必定成为我们必定需要考虑的问题。 1、数控车床相对于普通车床而言(最大的优势及有了准确的轮廓控制功能(即曲
线加工。在其加工程序中必须添加刀具半径补偿。 2、在刀具半径补偿过程当中经常会出现一些意想不到问题(作为一名不甘落后的青年机械人员(总有一些不得不说的话。由于本人水平有限(时间仓促(因此在论文写作的过程当中(难免有错误存在(敬请各位专家批评指教。一；刀具半径补偿 1 何为存在刀尖半径补偿数控车床刀具补偿功能包括刀具位置补偿和刀具圆弧半径补偿两方面。 (1)刀具位置补偿刀具磨损或重新安装刀具引起的刀具位置变化(建立、执行刀具位置补偿后(其加工程序不需要重新编制。办法是测出每把刀具的位置并输入到指定的存储器内(程序执行刀具补偿指令后(刀具的实际位置就代替了原来位置。！2，刀具圆弧半径补偿在数控车削加工中(为了提高刀具的使用寿命和降低工件表面粗糙度(车刀刀尖被磨成半径不大的圆弧！刀尖AB圆弧，(如图1所示。 1 2/6页但为了对刀方便(常以假想刀尖P点来对刀。如果没有刀尖圆弧半径补偿(在车削锥面或圆弧时(会产生欠切或过切现象现象。如图2所示，当零件精度要求较高且有锥面或圆弧时(解决办法为，计算刀尖圆弧中心轨迹尺寸(然后按此编程(进行局部补偿计算(其偏移量即刀尖半径补偿。从图1中可知，在实际生产中(理想刀尖p 实际是由z向刀尖位置和X轴向 刀尖位置相交形成的理想点(而实际是一圆弧点。
2012.No7 摘 要 随着科学技术日新月异地发展,机械制造加工在刀具材料、刀具结构与设计、刀具新产品科技领域也得到了猛速的发展。近年来，数控机床(CNC)、加工中心(MC)、柔性制造单元(FMC)得到日益广泛的应用，使机械制造面貌发生了很大变化。刀具作为加工系统的一个重要组成部分，刀具材料性能对提高生产效率及加工质量具有重要意义，刀具材料的发展对切削技术的进步起着决定性的作用。 关键词 刀具 材料 性能 种类 特别是电子信息技术的急剧发展，加速了机械制造业的飞速发展。数控机床已经成为现代加工车间中不可缺少的重要加工设备。机床上一经采用现代电子信息新技术后就大大提高了数控机床的智能化程度。其独特的优越性和智能化程度使数控机床具有强大的生命力。然而，刀具是数控机床的最终执行部分。也是整个零件加工过程中最关键的环节。数控机床刀具的性能及材料的选用是零件加工工艺中的重要内容之一,它不仅影响机床的加工效率,而且直接影响加工的质量。机床与刀具的发展是相辅相成、相互促进的。刀具是由机床、刀具和工件组成的切削加工工艺系统中最活跃的因素，刀具切削性能的好坏取决于刀具的材料和刀具结构。切削加工生产率和刀具寿命的高低加工成本的多少、加工精度和加工表面质量的优劣等，在很大程度上取决于刀具材料、刀具结构及切削参数的合理选择。近几十年来，作为切削加工最基本要素的刀具材料得到了迅速发展，刀具的结构形式也得到了极大丰富。 1 刀具材料应具备的性能 1.1 高的硬度和耐磨性 硬度是刀具材料应具备的基本特性。刀具要从工件上切下切屑，其硬度必须比工件材料的硬度大。切削金属所用刀具的切削刃硬度，一般都在60HRC以上。耐磨性是材料抵抗磨损的能力。一般来说，刀具材料的硬度越高，其耐磨性就越好。组织中的硬质点(碳化物、氮化物等)的硬度越高，数量越多，颗粒越小，分布越均匀，则耐磨性越好。耐磨性还与材料的化学成分、强度、显微组织及摩擦区的温度有关。可用公式表示材料的耐磨性WR：WR=KIC0.5E-0.8H1.43式中：H——材料硬度(GPa)。硬度愈高，耐磨性愈好。KIC——材料的断裂韧性(MPa瞭m)。KIC愈大，则材料受应力引起的断裂愈小，耐磨性愈好。E ——材料的弹性模量(GPa)。E很小时，由于磨粒引起的显微应变，有助于产生较低的应力，耐磨性提高。 1.2 足够的强度和韧性 要使刀具在承受很大压力，以及在切削过程经常出现的冲击和振动条件下工作，而不产生崩刃和折断，刀具材料就必须具有足够的强度和韧性。 1.3 高的耐热性(热稳定性) 耐热性是衡量刀具材料切削性能的主要标志。它是指刀具材料在高温条件下保持一定的硬度、耐磨性、强度和韧性的性能。 刀具材料还应具有在高温下抗氧化的能力以及良好的抗粘 浅谈数控刀具的常用材料 罗 斌 （合川职教中心） 结和抗扩散的能力，即刀具材料应具有良好的化学稳定性。 1.4 良好的热物理性能和耐热冲击性能 刀具材料的导热性愈好，切削热愈容易从切削区散走，有利于降低切削温度。刀具在断续切削或使用切削液时，常常受到很大的热冲击(温度变化剧烈)，因而刀具内部会产生裂纹而导致断裂。刀具材料抵抗热冲击的能力可用耐热冲击系数R表示，R的定义是为： R=λσb/Eα 式中：λ——导热系数； σb——抗拉强度； E——弹性模量； α——热膨胀系数。 导热系数大，使热量容易散走，降低刀具表面的温度梯度；热膨胀系数小，可减少热变形；弹性模量小，可以降低因热变形而产生的交变应力的幅度；有利于材料耐热冲击性能的提高。耐热冲击性能好的刀具材料，在切削加工时可以使用切削液。 1.5 良好的工艺性能 为了便于刀具的制造，要求刀具材料具有良好的工艺性能，如锻造性能、热处理性能、高温塑性变形性能、磨削加工性能等。 1.6 经济性 经济性是刀具材料的重要指标之一，优质刀具材料虽然单件刀具成本很高，但因其使用寿命长，分摊到每个零件的成本则不一定很高。因此在选用刀具材料时要综合考虑其经济效果。 2 数控刀具主要材料种类 2.1 高速钢 高速钢是一种加入了较多的钨、钼、铬、钒等合金元素的高合金工具钢。高速钢具有较高的强度和韧性，并且具有一定的硬度和耐磨性。适合各类刀具的要求。高速钢刀具制造工艺简单，容易磨成锋利切削刃，因此尽管各种新型刀具材料不断出现，高速钢刀具在金属切削中仍占较大的比例。可以加工有色金属和高温合金。由于高速钢具有以上性能，活塞加工中的铣浇冒口、铣横槽及铣膨胀槽用铣刀、钻油孔用钻头等刀具都为高速钢材料。 2.2 硬质合金 硬质合金是由难熔金属碳化物(如WC、TiC、TaC、NbC等)和金属粘结剂(如Co、Ni等)粉末经粉末冶金的方法制成。由于硬质合金中都含有大量的金属碳化物，这些碳化物都有熔点高、硬度高、化学稳定好、热稳定性好等特点，因此，硬质合金材料的硬度、耐磨性、耐热性都很高。常用硬质合金的硬度为89～93HRA，比高速钢的硬度(83～86.6HRA)高，在800～1000℃时尚能进行切削。在540℃时，硬质合金的硬度为82～87HRA，在760℃时，硬度仍能保持77～85HRA。因此，硬质合金的切削性能比高速钢高得多，刀具耐用度可提高几倍到几十倍，在耐用度相同时，切削速度可提高4～10倍。 2.3 金刚石 金刚石是目前已知矿物材料中硬度最高、热传导性最好的物质，与各种金属、非金属材料配对摩擦的磨损量仅为硬质合金

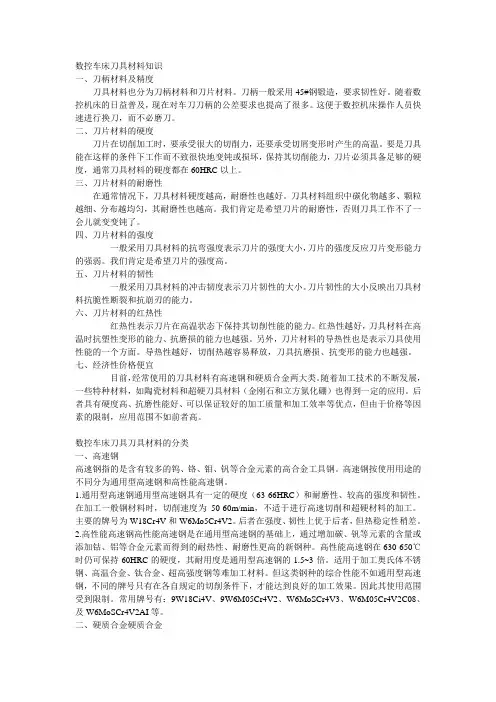

数控车床刀具材料知识 一、刀柄材料及精度 刀具材料也分为刀柄材料和刀片材料。刀柄一般采用45#钢锻造，要求韧性好。随着数控机床的日益普及，现在对车刀刀柄的公差要求也提高了很多。这便于数控机床操作人员快速进行换刀，而不必磨刀。 二、刀片材料的硬度 刀片在切削加工时，要承受很大的切削力，还要承受切屑变形时产生的高温。要是刀具能在这样的条件下工作而不致很快地变钝或损坏，保持其切削能力，刀片必须具备足够的硬度，通常刀具材料的硬度都在60HRC以上。 三、刀片材料的耐磨性 在通常情况下，刀具材料硬度越高，耐磨性也越好。刀具材料组织中碳化物越多、颗粒越细、分布越均匀，其耐磨性也越高。我们肯定是希望刀片的耐磨性，否则刀具工作不了一会儿就变变钝了。 四、刀片材料的强度 一般采用刀具材料的抗弯强度表示刀片的强度大小，刀片的强度反应刀片变形能力的强弱。我们肯定是希望刀片的强度高。 五、刀片材料的韧性 一般采用刀具材料的冲击韧度表示刀片韧性的大小。刀片韧性的大小反映出刀具材料抗脆性断裂和抗崩刃的能力。 六、刀片材料的红热性 红热性表示刀片在高温状态下保持其切削性能的能力。红热性越好，刀具材料在高温时抗塑性变形的能力、抗磨损的能力也越强。另外，刀片材料的导热性也是表示刀具使用性能的一个方面。导热性越好，切削热越容易释放，刀具抗磨损、抗变形的能力也越强。七、经济性价格便宜 目前，经常使用的刀具材料有高速钢和硬质合金两大类。随着加工技术的不断发展，一些特种材料，如陶瓷材料和超硬刀具材料（金刚石和立方氮化硼）也得到一定的应用。后者具有硬度高、抗磨性能好、可以保证较好的加工质量和加工效率等优点，但由于价格等因素的限制，应用范围不如前者高。 数控车床刀具刀具材料的分类 一、高速钢 高速钢指的是含有较多的钨、铬、钼、钒等合金元素的高合金工具钢。高速钢按使用用途的不同分为通用型高速钢和高性能高速钢。 1.通用型高速钢通用型高速钢具有一定的硬度（63-66HRC）和耐磨性、较高的强度和韧性。在加工一般钢材料时，切削速度为50-60m/min，不适于进行高速切削和超硬材料的加工。主要的牌号为W18Cr4V和W6Mo5Cr4V2。后者在强度、韧性上优于后者，但热稳定性稍差。 2.高性能高速钢高性能高速钢是在通用型高速钢的基础上，通过增加碳、钒等元素的含量或添加钴、铝等合金元素而得到的耐热性、耐磨性更高的新钢种。高性能高速钢在630-650℃时仍可保持60HRC的硬度，其耐用度是通用型高速钢的1.5~3倍。适用于加工奥氏体不锈钢、高温合金、钛合金、超高强度钢等难加工材料。但这类钢种的综合性能不如通用型高速钢，不同的牌号只有在各自规定的切削条件下，才能达到良好的加工效果。因此其使用范围受到限制。常用牌号有：9W18Ci4V、9W6M05Cr4V2、W6MoSCr4V3、W6M05Cr4V2C08、及W6MoSCr4V2AI等。 二、硬质合金硬质合金
