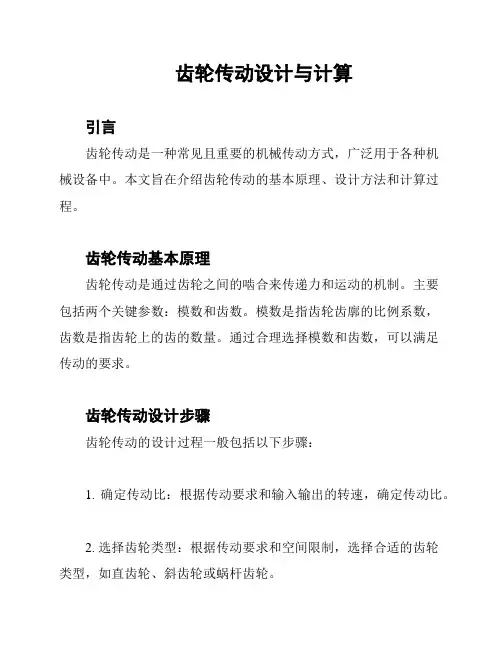

齿轮传动设计与计算
引言
齿轮传动是一种常见且重要的机械传动方式,广泛用于各种机
械设备中。
本文旨在介绍齿轮传动的基本原理、设计方法和计算过程。
齿轮传动基本原理
齿轮传动是通过齿轮之间的啮合来传递力和运动的机制。
主要
包括两个关键参数:模数和齿数。
模数是指齿轮齿廓的比例系数,
齿数是指齿轮上的齿的数量。
通过合理选择模数和齿数,可以满足
传动的要求。
齿轮传动设计步骤
齿轮传动的设计过程一般包括以下步骤:
1. 确定传动比:根据传动要求和输入输出的转速,确定传动比。
2. 选择齿轮类型:根据传动要求和空间限制,选择合适的齿轮
类型,如直齿轮、斜齿轮或蜗杆齿轮。
3. 计算齿轮参数:根据传动比、输入输出转速和齿轮类型,计
算齿轮的模数、齿数和齿轮直径等参数。
4. 验证设计:通过计算齿轮间的啮合角度、啮合强度和齿轮的
受载能力等指标,验证设计的合理性。
齿轮传动计算
齿轮传动的计算过程主要涉及以下几个方面:
1. 齿轮啮合角度计算:根据齿轮的齿数和模数,计算齿轮之间
的啮合角度。
2. 齿轮模数计算:根据传动比和齿轮的模数,计算齿轮的模数。
3. 齿轮齿数计算:根据传动比和齿轮的模数,计算齿轮的齿数。
4. 齿轮直径计算:根据齿轮的模数和齿数,计算齿轮的直径。
以上是齿轮传动设计与计算的基本内容。
齿轮传动的设计和计算过程需要充分考虑传动要求、材料强度和工艺要求等因素,以实现可靠的传动效果。

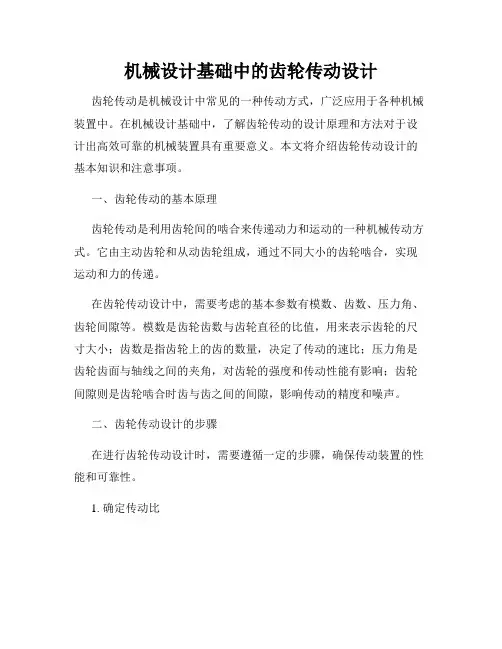

机械设计基础中的齿轮传动设计齿轮传动是机械设计中常见的一种传动方式,广泛应用于各种机械装置中。
在机械设计基础中,了解齿轮传动的设计原理和方法对于设计出高效可靠的机械装置具有重要意义。
本文将介绍齿轮传动设计的基本知识和注意事项。
一、齿轮传动的基本原理齿轮传动是利用齿轮间的啮合来传递动力和运动的一种机械传动方式。
它由主动齿轮和从动齿轮组成,通过不同大小的齿轮啮合,实现运动和力的传递。
在齿轮传动设计中,需要考虑的基本参数有模数、齿数、压力角、齿轮间隙等。
模数是齿轮齿数与齿轮直径的比值,用来表示齿轮的尺寸大小;齿数是指齿轮上的齿的数量,决定了传动的速比;压力角是齿轮齿面与轴线之间的夹角,对齿轮的强度和传动性能有影响;齿轮间隙则是齿轮啮合时齿与齿之间的间隙,影响传动的精度和噪声。
二、齿轮传动设计的步骤在进行齿轮传动设计时,需要遵循一定的步骤,确保传动装置的性能和可靠性。
1. 确定传动比传动比是指主从动齿轮的齿数比值,决定了传动装置的输出速度和扭矩。
根据所需的输出速度和扭矩,选择合适的齿轮齿数组合,计算得出传动比。
2. 选择模数和齿轮参数根据传动比和要求的齿轮尺寸,选择合适的模数和齿数。
在进行选型时,需要考虑齿轮的强度、噪声和传动精度等要求。
3. 计算齿轮尺寸根据所选的模数和齿数,计算得出齿轮的尺寸和几何参数。
包括齿轮的外径、根圆直径、齿宽等。
4. 进行强度校核根据所选的齿轮尺寸和材料,进行强度校核。
通过计算齿轮的接触应力、弯曲应力和疲劳寿命等参数,判断齿轮的强度是否满足要求。
5. 进行传动效率计算根据齿轮的啮合条件和传动设计参数,计算传动的效率。
传动效率是指输入功率和输出功率之间的比值,可以评估传动装置的能量转换效率。
三、齿轮传动设计的注意事项在进行齿轮传动设计时,需要注意以下几点,以确保传动装置的性能和可靠性。
1. 合理选择齿轮材料齿轮传动中,对材料的选择要满足一定的强度和硬度要求。
常用的齿轮材料有合金钢、碳素钢等。

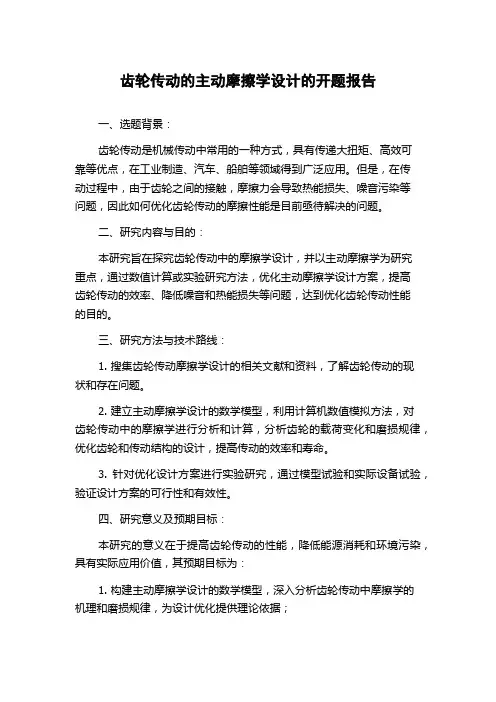

齿轮传动的主动摩擦学设计的开题报告
一、选题背景:
齿轮传动是机械传动中常用的一种方式,具有传递大扭矩、高效可
靠等优点,在工业制造、汽车、船舶等领域得到广泛应用。
但是,在传
动过程中,由于齿轮之间的接触,摩擦力会导致热能损失、噪音污染等
问题,因此如何优化齿轮传动的摩擦性能是目前亟待解决的问题。
二、研究内容与目的:
本研究旨在探究齿轮传动中的摩擦学设计,并以主动摩擦学为研究
重点,通过数值计算或实验研究方法,优化主动摩擦学设计方案,提高
齿轮传动的效率、降低噪音和热能损失等问题,达到优化齿轮传动性能
的目的。
三、研究方法与技术路线:
1. 搜集齿轮传动摩擦学设计的相关文献和资料,了解齿轮传动的现
状和存在问题。
2. 建立主动摩擦学设计的数学模型,利用计算机数值模拟方法,对
齿轮传动中的摩擦学进行分析和计算,分析齿轮的载荷变化和磨损规律,优化齿轮和传动结构的设计,提高传动的效率和寿命。
3. 针对优化设计方案进行实验研究,通过模型试验和实际设备试验,验证设计方案的可行性和有效性。
四、研究意义及预期目标:
本研究的意义在于提高齿轮传动的性能,降低能源消耗和环境污染,具有实际应用价值,其预期目标为:
1. 构建主动摩擦学设计的数学模型,深入分析齿轮传动中摩擦学的
机理和磨损规律,为设计优化提供理论依据;
2. 通过优化设计方案,提高齿轮传动的效率和寿命,减少传动噪音和热能损失,提高传动质量;
3. 验证优化设计方案的可行性和有效性,为实际生产提供参考和技术支持。

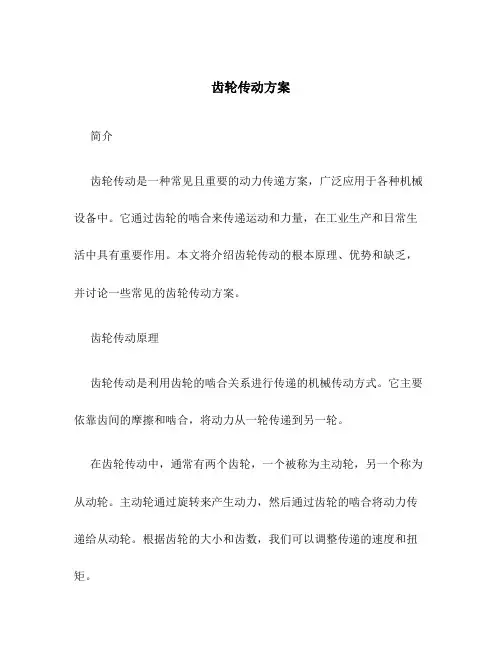

齿轮传动方案简介齿轮传动是一种常见且重要的动力传递方案,广泛应用于各种机械设备中。
它通过齿轮的啮合来传递运动和力量,在工业生产和日常生活中具有重要作用。
本文将介绍齿轮传动的根本原理、优势和缺乏,并讨论一些常见的齿轮传动方案。
齿轮传动原理齿轮传动是利用齿轮的啮合关系进行传递的机械传动方式。
它主要依靠齿间的摩擦和啮合,将动力从一轮传递到另一轮。
在齿轮传动中,通常有两个齿轮,一个被称为主动轮,另一个称为从动轮。
主动轮通过旋转来产生动力,然后通过齿轮的啮合将动力传递给从动轮。
根据齿轮的大小和齿数,我们可以调整传递的速度和扭矩。
齿轮传动的优势齿轮传动具有以下几个优势:1. 高效率齿轮传动的效率通常很高,一般可以到达90%以上。
这是因为齿轮之间的啮合面积大、接触处摩擦小,能够有效减少传动过程中能量损失。
2. 传动精度高齿轮传动的传动比可以非常精确地控制。
通过选择不同大小的齿轮,我们可以实现不同的传动比例,从而满足特定的运动要求。
3. 承载能力强齿轮传动可以承受较大的载荷和扭矩。
由于齿轮之间的啮合面积大,齿轮传动能够承受更大的力,而不会发生破坏。
4. 传动稳定性好齿轮传动的啮合稳定性较好,传动过程中不容易产生滑动,因此具有较高的传动稳定性。
齿轮传动方案齿轮传动方案根据实际需求的不同,可以有多种选择。
下面将介绍几种常见的齿轮传动方案。
1. 平行轴直齿轮传动平行轴直齿轮传动是最常见的一种方案。
它适用于轴线平行的传动场合,主要由一个主动轮和一个从动轮组成。
两个齿轮之间的垂直距离称为中心距,主动轮和从动轮的齿数以及齿轮模数的选择决定了传动比例。
锥齿轮传动适用于轴线不平行但交汇的传动场合。
它由一个主动锥齿轮和一个从动锥齿轮组成。
通过锥齿轮的啮合,可以实现不同轴线间的传动。
3. 内齿轮传动内齿轮传动是一种齿轮传动方案,其中一个齿轮的齿面位于齿轮内部。
内齿轮传动适用于有限的安装空间,需要减小传动装置尺寸的场合。
4. 行星齿轮传动行星齿轮传动由一个中心齿轮和周围的假设干行星齿轮组成。

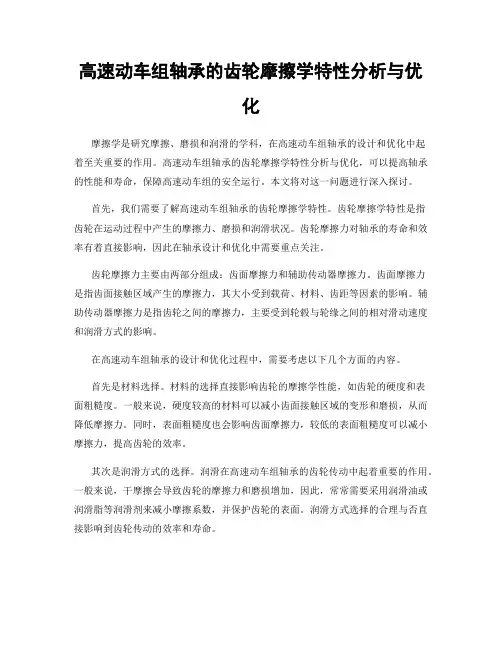

高速动车组轴承的齿轮摩擦学特性分析与优化摩擦学是研究摩擦、磨损和润滑的学科,在高速动车组轴承的设计和优化中起着至关重要的作用。
高速动车组轴承的齿轮摩擦学特性分析与优化,可以提高轴承的性能和寿命,保障高速动车组的安全运行。
本文将对这一问题进行深入探讨。
首先,我们需要了解高速动车组轴承的齿轮摩擦学特性。
齿轮摩擦学特性是指齿轮在运动过程中产生的摩擦力、磨损和润滑状况。
齿轮摩擦力对轴承的寿命和效率有着直接影响,因此在轴承设计和优化中需要重点关注。
齿轮摩擦力主要由两部分组成:齿面摩擦力和辅助传动器摩擦力。
齿面摩擦力是指齿面接触区域产生的摩擦力,其大小受到载荷、材料、齿距等因素的影响。
辅助传动器摩擦力是指齿轮之间的摩擦力,主要受到轮毂与轮缘之间的相对滑动速度和润滑方式的影响。
在高速动车组轴承的设计和优化过程中,需要考虑以下几个方面的内容。
首先是材料选择。
材料的选择直接影响齿轮的摩擦学性能,如齿轮的硬度和表面粗糙度。
一般来说,硬度较高的材料可以减小齿面接触区域的变形和磨损,从而降低摩擦力。
同时,表面粗糙度也会影响齿面摩擦力,较低的表面粗糙度可以减小摩擦力,提高齿轮的效率。
其次是润滑方式的选择。
润滑在高速动车组轴承的齿轮传动中起着重要的作用。
一般来说,干摩擦会导致齿轮的摩擦力和磨损增加,因此,常常需要采用润滑油或润滑脂等润滑剂来减小摩擦系数,并保护齿轮的表面。
润滑方式选择的合理与否直接影响到齿轮传动的效率和寿命。
第三是齿轮的设计参数。
齿轮的几何形状和尺寸直接影响齿轮传动的摩擦学性能。
合理的齿轮几何形状和尺寸可以减小齿面接触应力和变形,从而降低摩擦力,并提高齿轮的效率和寿命。
在设计中,需要考虑齿轮的齿数、模数、齿距等参数。
最后是轴承的润滑方式。
润滑方式对高速动车组轴承的摩擦学特性有着重要的影响。
常见的润滑方式有油气润滑和固体润滑等。
油气润滑可以提供较好的润滑效果和冷却效果,但需要定期更换润滑油。
固体润滑主要通过添加润滑脂、涂覆固体润滑膜等方式来实现,相对而言更加简便。

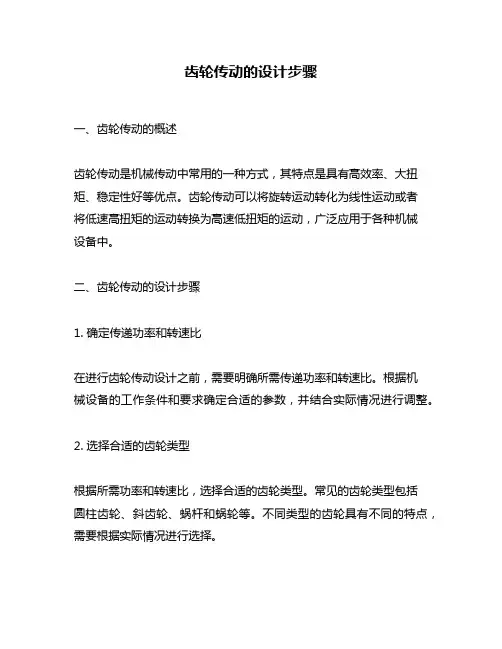

齿轮传动的设计步骤一、齿轮传动的概述齿轮传动是机械传动中常用的一种方式,其特点是具有高效率、大扭矩、稳定性好等优点。
齿轮传动可以将旋转运动转化为线性运动或者将低速高扭矩的运动转换为高速低扭矩的运动,广泛应用于各种机械设备中。
二、齿轮传动的设计步骤1. 确定传递功率和转速比在进行齿轮传动设计之前,需要明确所需传递功率和转速比。
根据机械设备的工作条件和要求确定合适的参数,并结合实际情况进行调整。
2. 选择合适的齿轮类型根据所需功率和转速比,选择合适的齿轮类型。
常见的齿轮类型包括圆柱齿轮、斜齿轮、蜗杆和蜗轮等。
不同类型的齿轮具有不同的特点,需要根据实际情况进行选择。
3. 计算模数和齿数根据所选用的齿轮类型以及所需功率和转速比,计算出合适的模数和齿数。
模数是齿轮设计中的重要参数,其大小决定了齿轮的尺寸和齿数。
同时,需要注意齿数不能过小或过大,否则会影响传动效率和稳定性。
4. 计算齿轮几何参数根据所选用的齿轮类型、模数和齿数,计算出齿轮的几何参数。
包括齿顶高、齿根高、压力角等参数。
这些参数对于保证传动效率和稳定性具有重要作用。
5. 进行强度计算在确定了齿轮的几何参数之后,需要进行强度计算。
通过计算得到所选用材料能够承受的最大载荷,并比较实际载荷与最大载荷之间的差距,以确定所选用材料是否适合。
6. 进行装配设计在完成单个齿轮设计之后,需要进行装配设计。
包括确定两个或多个齿轮之间的配合关系、确定传动方式等。
同时还需要考虑安装方式、润滑方式等因素。
7. 进行检查和测试在完成设计之后,需要进行检查和测试以确保设计符合实际要求,并满足相关标准和规范。
需要进行的测试包括强度测试、噪声测试、振动测试等。
三、齿轮传动设计的注意事项1. 齿轮传动设计需要考虑多种因素,包括功率、转速比、齿轮类型、材料选择等。
需要综合考虑各种因素,以确保设计符合实际要求。
2. 齿轮传动设计中需要注意齿数不能过小或过大,同时还需要注意齿轮几何参数和强度计算。

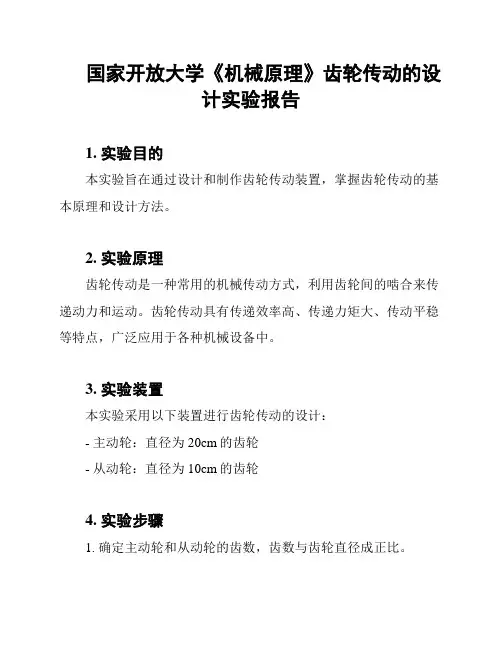

国家开放大学《机械原理》齿轮传动的设
计实验报告
1. 实验目的
本实验旨在通过设计和制作齿轮传动装置,掌握齿轮传动的基本原理和设计方法。
2. 实验原理
齿轮传动是一种常用的机械传动方式,利用齿轮间的啮合来传递动力和运动。
齿轮传动具有传递效率高、传递力矩大、传动平稳等特点,广泛应用于各种机械设备中。
3. 实验装置
本实验采用以下装置进行齿轮传动的设计:
- 主动轮:直径为20cm的齿轮
- 从动轮:直径为10cm的齿轮
4. 实验步骤
1. 确定主动轮和从动轮的齿数,齿数与齿轮直径成正比。
2. 计算主动轮和从动轮的转速比,转速比等于主动轮齿数除以
从动轮齿数。
3. 根据所需的传动比例,调整主动轮和从动轮的直径。
4. 制作主动轮和从动轮,确保齿轮的齿数和齿形符合设计要求。
5. 安装主动轮和从动轮,并测试齿轮传动的运动情况。
6. 记录实验数据,包括主动轮和从动轮的转速、传动比例等。
5. 实验结果
经过实验,我们成功设计和制作了齿轮传动装置,并测试了其
传动效果。
实验数据表明,主动轮和从动轮的转速比符合设计要求,传动效率较高。
6. 实验结论
通过本次实验,我们深入了解了齿轮传动的基本原理和设计方法。
齿轮传动是一种常用且可靠的机械传动方式,广泛应用于各种
机械设备中。
掌握齿轮传动的设计方法对于工程实践具有重要的意义。
7. 实验改进
在今后的实验中,我们可以进一步探究齿轮传动的传动效率与传动比例之间的关系,并研究不同齿轮参数对传动性能的影响,以提高齿轮传动的设计和应用水平。
主动摩擦学设计方法
曲庆文
【期刊名称】《润滑与密封》
【年(卷),期】2003(000)006
【摘要】摩擦学是研究具有相对运动表面之间的相互关系的学问,摩擦学设计是以摩擦学的基本观点进行设备运行系统工作状态研究的设计,本文综合当前国内外摩擦学设计的理论和方法,提出主动摩擦学设计的基本概念和设计方法.
【总页数】3页(P12-14)
【作者】曲庆文
【作者单位】山东理工大学精密模具重点实验室,淄博,255012
【正文语种】中文
【中图分类】TH117
【相关文献】
1.材料表面摩擦学设计新方法——纳米结构耐磨涂层的组装 [J], 欧忠文;刘维民;徐滨士;马世宁;丁培道
2.软齿面直齿圆柱齿轮传动主动摩擦学设计研究 [J], 陈海真;曲庆文;毛崇智
3.齿轮传动的主动摩擦学设计方法 [J], 曲庆文
4.在线摩擦学设计知识获取方法的研究 [J], 战仁军;张优云;谢友柏
5.铁路车轮踏面的摩擦学设计方法 [J], 刘启跃;金雪岩
因版权原因,仅展示原文概要,查看原文内容请购买。
齿轮传动的设计方法齿轮传动是一种常见的机械传动形式,广泛应用于各种机械设备中。
它通过齿轮之间的啮合,实现动力的传递和转速的变换。
齿轮传动设计的目标是保证传动的可靠性、寿命和效率,同时满足特定的传动比、转矩和速度需求。
下面将就齿轮传动的设计方法进行详细的讨论。
1.确定传动比:传动比是齿轮传动设计的一个重要参数,决定了输入和输出轴的转速关系。
在设计中,需要根据实际需求确定传动比,以满足所需的转矩和速度输出。
传动比的计算方法一般根据齿轮尺寸和齿数计算,可以利用公式b1/a1 = N2/N1,其中N1和N2分别为传动轴的齿数,b1和a1分别为齿轮轮齿的宽度。
2.选取齿轮类型和材料:根据实际需要和工作条件,选择合适的齿轮类型和材料,以保证传动的可靠性和寿命。
常见的齿轮类型包括圆柱齿轮、斜齿轮、锥齿轮等,它们的传动特性和适用范围有所不同。
对于高速和大转矩的传动,一般选择硬齿面齿轮,如合金钢、硬质合金等材料,以保证齿轮的强度和耐磨性。
3.计算齿轮参数:齿轮传动设计时需要计算齿轮的参数,包括模数、齿轮轮齿数、齿宽和啮合角等。
这些参数的选择和计算直接影响着齿轮传动的性能和寿命。
模数是齿轮设计的基本参数之一,它决定了齿轮的尺寸、齿数和啮合角等。
齿轮的齿数一般根据传动比和工作条件计算,齿宽则取决于传动功率和载荷。
4.计算齿轮的强度和接触强度:在齿轮传动设计中,需要对齿轮的强度和接触强度进行计算,以确保齿轮的可靠工作和寿命。
齿轮的强度指标一般包括齿根弯曲强度和齿面强度两个方面,可以通过计算齿弯曲挠度、齿应力和材料的强度参数来确定。
接触强度则是指齿轮轮齿接触面上的压力分布情况,一般通过计算接触应力和接触疲劳寿命来评估齿轮的接触强度。
5.优化齿轮传动结构:在齿轮传动设计过程中,可以通过改变齿轮的结构和参数,来优化传动的性能和效率。
例如,可以采用增加齿数、增加齿宽、改变齿形和减小齿间间隙等方式,来提高齿轮的强度和传动效率。
此外,可以通过采用齿轮加工和热处理工艺等手段,来提高齿轮表面的硬度和耐磨性。
机械基础之齿轮传动的设计1. 简介齿轮传动作为一种常见的机械传动方式,广泛应用于各种机械设备中。
它通过齿轮之间的啮合来传递动力和运动,具有传递效率高、传动平稳、结构紧凑等优点。
本文将介绍齿轮传动的基本原理和设计方法,帮助读者了解和应用齿轮传动。
齿轮传动是利用齿轮之间的啮合关系来传递动力和运动的一种机械传动方式。
传动的原理可以简单地描述为:驱动轴上的齿轮通过啮合传递动力,从而带动被动轴上的齿轮进行运动。
齿轮的啮合过程中,齿轮之间产生了接触力和摩擦力,使得传动效率降低。
3.1 齿轮的模数选择齿轮的模数是齿轮传动设计中关键的参数之一。
模数的选择需要考虑到传动的功率、转速和载荷等因素。
一般来说,功率越大、转速越高、载荷越大,所需的齿轮模数就越大。
根据实际需求和设计指标,选择适当的齿轮模数可以保证传动的效率和可靠性。
3.2 齿轮副的啮合条件齿轮副的啮合条件包括啮合角、啮合线速度和啮合传动比等。
啮合角是齿轮副啮合面上两个相对于齿轮轴线的夹角,它的大小直接影响齿轮传动的平稳性和传动效率。
啮合线速度是齿轮啮合点的线速度,需要根据齿轮传动的转速和模数来计算。
啮合传动比是齿轮副中相邻行的齿数比值,一般通过传动需求来确定。
3.3 齿轮的材料选择齿轮的材料选择需要考虑到传动的功率、转速和工作环境等因素。
常见的齿轮材料包括钢、铸铁、黄铜等。
钢齿轮具有良好的强度和耐磨性,适用于高载荷和高速度的传动。
铸铁齿轮具有良好的减震效果,适用于噪声和振动要求较高的传动。
黄铜齿轮具有良好的自润滑性和耐腐蚀性,适用于高速度和密封要求较高的传动。
4. 齿轮传动的设计步骤4.1 确定传动类型和参数根据传动需求和要求,确定齿轮传动的类型和参数,包括转速、功率和传动比等。
4.2 选择合适的齿轮模数根据传动类型和参数,选择合适的齿轮模数,确保传动效率和可靠性。
4.3 计算齿轮的尺寸和齿数根据齿轮模数和传动比,计算齿轮的尺寸和齿数,确保齿轮副的啮合条件满足要求。
