51单片机学习笔记(六)_串口中断通信+定时器2串口中
断
51 单片机默认使用定时器1 作为串口通信的波特率发生器、定时器1 中断
通信,串口与定时器1 冲突，在遇到定时器不够用的时候可以用定时器2
#include void DelayMs(unsigned int i);void SerialInit();void SendByte(unsigned char sbyte);void SendString(unsigned char *pstr);void main(void){SerialInit();while(1); //注:必需要无限循环}/*//单片机时钟周期: 11.0592MHz 以时钟1 作为波特率发生器void SerialInit(){TMOD=0x20; //
设置T1 工作方式为方式2TH1=0xfd; //给定时器高位装初值TL1=0xfd; //给定时
器低位装初值TR1=1; //开定时器//以上是设置波特率SM0=0; //设置串口通
讯方式为方式1SM1=1; REN=1; //串口是否接收数据的开关EA=1; //总中断
打开,采用查询法时不用打开中断ES=1; //串口中断开关,采用查询法时不用打开
中断}*///单片机时钟周期:11.0592MHz 以时钟T2 作为波特率发生器void SerialInit(){PCON &= 0x7F; //波特率不倍速SMOD=0SCON = 0x50;
//方式1,8 位数据,可变波特率,接收允许T2CON = 0x34; RCAP2H = 0xFF; RCAP2L = 0xDC; TH2 = 0xFF; TL2 = 0xDC;EA=1; //总中断打开,采
用查询法时不用打开中断ES = 1; //串口中断开关,采用查询法时不用
打开中断}//串口中断函数:void SerialPortInte(void) interrupt 4 //采用串口中断法
收发数据{unsigned char rbyte;if(RI){ //RI=1,判定为串口接收到了数据，RI
要清零，RI=0;rbyte=SBUF; if(rbyte==0x0A){ SendString(“换行”);}else
if(rbyte==0x0D){SendString(“回车”);}else{SendByte(rbyte);}}}//串口发送一个字节:void SendByte(unsigned char sbyte){ SBUF=sbyte; //发送数据while(!TI); //等待发送完成TI=0; //清零发送标志位}//串口发送一个字符串:void
《专业综合实习报告》 专业：电子信息工程 年级：2013级 指导教师： 学生：
目录 一：实验项目名称 二：前言 三：项目内容及要求 四：串口通信原理 五：设计思路 5.1虚拟串口的设置 5.2下位机电路和程序设计 5.3串口通信仿真 六：电路原理框图 七：相关硬件及配套软件 7.1 AT89C51器件简介 7.2 COMPIN简介 7.3 MAX232器件简介 7.4友善串口调试助手 7.5 虚拟串口软件Virtual Serial Port Driver 6.9八：程序设计 九：proteus仿真调试 十：总结 十一：参考文献 一：实验项目名称：
基于51单片机的单片机与PC机通信 二：前言 在国内外，以PC机作为上位机，单片机作为下位机的控制系统中，PC机通常以软件界面进行人机交互，以串行通信方式与单片机进行积极交互，而单片机系统根据被控对象配置相应的前向，后向信息通道，工作时作为主控机测对象，作为被控机接受PC机监督，指挥，定期或受命向上位机提供对象及本身的工作状态信息。 目前，随着集成电路集成度的增加，电子计算机向微型化和超微型化方向发展，微型计算机已成为导弹，智能机器人，人类宇宙和太空和太空奥妙复杂系统不可缺少的智能部件。在一些工业控制中，经常需要以多台单片机作为下位机执行对被控对象的直接控制，以一台PC机为上位机完成复杂的数据处理，组成一种以集中管理、分散控制为特点的集散控制系统。 为了提高系统管理的先进性和安全性，计算机工业自动控制和监测系统越来越多地采用集总分算系统。较为常见的形式是由一台做管理用的上位主计算机（主机）和一台直接参与控制检测的下位机（单片机）构成的主从式系统，主机和从机之间以通讯的方式来协调工作。主机的作用一是要向从机发送各种命令及参数：二是要及时收集、整理和分析从机发回的数据，供进一步的决策和报表。从机被动地接受、执行主机发来的命令，并且根据主机的要求向主机回传相应烦人实时数据，报告其运行状态。 用串行总线技术可以使系统的硬件设计大大简化、系统的体积减小、可靠性提高。同时，系统的更改和扩充极为容易。MCS-51系列单片机，由于内部带有一个可用于异步通讯的全双工的穿行通讯接口，阴齿可以很方便的构成一个主从式系统。 串口是计算机上一种非常通用的设备通讯协议，大多数计算机包容两个基于RS232的串口。串口同时也是仪器仪表设备通过用的通讯协议，很多GPIB兼容的设备也带有RS-232口。同时串口通讯协议也可以用于获取远程采集设备数据。所以，深入的理解学习和研究串口通信相关知识是非常必要的。此次毕业设计选题为“PC机与MCS-51单片机的串口通讯”，使用51单片机来实现一个主从式
单片机中断程序大全公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
//实例42：用定时器T0查询方式P2口8位控制L E D闪烁#include
#include
8.用C语言或汇编语言实现串口通信（PC和单片机间） 上位机和下位机的主从工作方式为工业控制及自动控制系统所采用。由于PC 机分析能力强、处理速度更快及单片机使用灵活方便等特点，所以一般都将PC 机作为上位机，单片机作为下位机，二者通过RS-232或者RS-485接收、发送数据和传送指令。单片机可单独处理数据和控制任务，同时也将数据传送给PC机，由PC机对这些数据进行处理或显示 1 硬件电路的设计 MCS-51单片机有一个全双工的串行通讯口UART，利用其RXD和TXD与外界进行通信，其内部有2个物理上完全独立的接收、发送缓冲器SBUF，可同时发送和接收数据。所以单片机和PC机之间可以方便地进行串口通讯。单片机串口有3条引线:TXD(发送数据),RXD(接收数据)和GND(信号地)。因此在通信距离较短时可采用零MODEM方式，简单三连线结构。IBM-PC机有两个标准的RS-232串行口，其电平采用的是EIA电平，而MCS-51单片机的串行通信是由TXD(发送数据)和RXD(接收数据)来进行全双工通信的，它们的电平是TTL电平;为了PC机与MCS-51 机之间能可靠地进行串行通信，需要用电平转换芯片，可以采用MAXIM公司生产的专用芯片MAX232进行转换。电路如图1所示。硬件连接时，可从MAX232中的2路发送器和接收器中任选一路，只要注意发送与接收的引脚对应关系即可。接口电路如图3.5所示。
总体设计按照整体设计思路方案绘制原理图如下所示： 2 系统软件设计 软件设计分上位机软件设计和下位机软件设计。这两部分虽然在不同的机器上编写和运行，但它们要做的工作是对应的:一个发送，另一个接收。为了保证数据通信的可靠性，要制定通信协议，然后各自根据协议分别编制程序。现约定通信协议如下:PC机和单片机都可以发送和接收。上位机和下位机均采用查询方式发送控字符和数据、中断方式接收控制字符和数据。采用RS-232串口异步通信， １上位PC机与下位单片机异步串行通信的通信协议
//实例42：用定时器T0查询方式P2口8位控制LED闪烁#include
C51单片机和电脑串口通信电路图与源码 51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。我们采用了三线制连接串口，也就是说和电脑的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。 串口通讯的硬件电路如上图所示 在制作电路前我们先来看看要用的MAX232，这里我们不去具体讨论它，只要知道它是TTL和RS232电平相互转换的芯片和基本的引脚接线功能就行了。通常我会用两个小功率晶体管加少量的电路去替换MAX232，可以省一点，效果也不错,下图就是MAX232的基本接线图。
按图7－3加上MAX232就可以了。这大热天的拿烙铁焊焊，还真的是热气迫人来呀：P串口座用DB9的母头，这样就可以用买来的PC串口延长线进行和电脑相连接，也可以直接接到电脑com口上。
为了能够在电脑端看到单片机发出的数据，我们必须借助一个WINDOWS软件进行观察，这里我们利用一个免费的电脑串口调试软件。本串口软件在本网站https://www.doczj.com/doc/135179563.html,可以找到 软件界面如上图，我们先要设置一下串口通讯的参数，将波特率调整为4800，勾选十六进制显示。串口选择为COM1，当然将网站提供的51单片机实验板的串口也要和电脑的COM1连接，将烧写有以下程序的单片机插入单片机实验板的万能插座中，并接通51单片机实验板的电源。
#include
/************************************************************** 函数功能：外中断T0的中断服务程序 **************************************************************/ Time() interrupt 1 //外中断0的中断编号为0 { if(m%delay==0) { m=1; switch(e) { case 0: P1=G; a++; G=P1<<1; // P1=G; if(a==8) { a=0; G=1; } break; case 1: //反序 P1=V; b++; V=P1>>1; // P1=V; if(b==8) { b=0; V=128; } break; case 2: //中间到两边 P1=pow(2,4+c)+pow(2,3-c); c++; if(c==4) { c=0; }
目录 第1章需求分析 ............................................................................................................................ - 1 - 1.1课题名称 (1) 1.2任务 (1) 1.3要求 (1) 1.4设计思想 (1) 1.5课程设计环境 (1) 1.6设备运行环境 (2) 1.7我在本实验中完成的任务 (2) 第2章概要设计 ............................................................................................................................ - 2 - 2.1程序流程图 (2) 2.2设计方法及原理 (3) 第3章详细设计 ............................................................................................................................ - 3 - 3.1电路原理 (3) 3.1.1STC89C52芯片 ............................................................................................................. - 3 -3.2串口通信协议 (4) 3.3程序设计 (5) 3.3.1主程序模块 .................................................................................................................... - 5 - 3.3.2串口通讯模块 ................................................................................................................ - 6 - 3.3.3控制部分文件 ................................................................................................................ - 8 - 3.3.4公共部分模块 .............................................................................................................. - 11 -3.4电路搭建 (12) 3.4.1电路原理图 .................................................................................................................. - 12 -第4章上位机关键代码分析 ...................................................................................................... - 12 - 4.1打开串口操作 (12) 4.2后台线程处理串口程序 (15) 4.3程序运行界面 (18) 第5章课程设计总结与体会 ...................................................................................................... - 19 -第6章致谢 .................................................................................................................................. - 19 -参考文献........................................................................................................................................... - 19 -
#include
51单片机定时中断C语言的写法步骤 程序说明：51单片机定时器0工作于方式一，定时50ms中断一次 晶振为12M #include
void Timer0_int() interrupt 1 { //重新装初值 TH1 = 0x3c; //高八位装入初值TL1 = 0xb0; //低八位装入初值}
//****************************************************************// // DHT 使用范例 //单片机 AT89S5 或 STC89C5 RC // 功能 串口发送温湿度数据波特率 9600 //硬件连接 P .0口为通讯口连接DHT ,DHT 地电源和地连接单片机地 电源和地 单片机串口加MAX 3 连接电脑 // 公司 济南联诚创发科技有限公司 //****************************************************************// #include

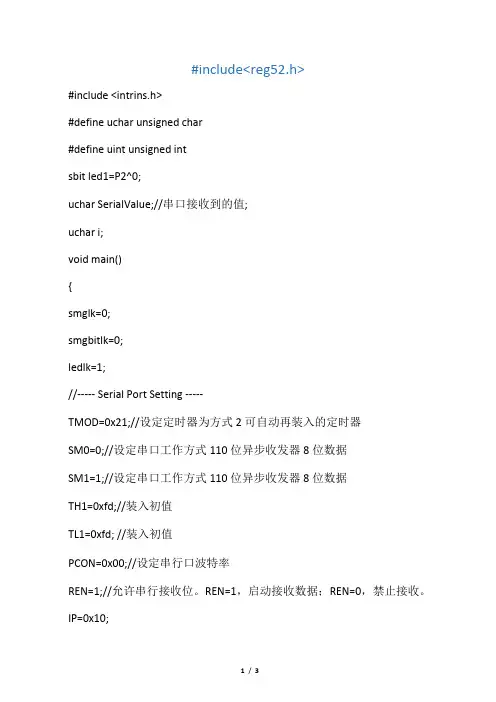

51单片机串口通信，232通信，485通信，程序代码1：232通信 #include
while(1) { if(flag==1) { ES=0; for(i=0;i<6;i++) { SBUF=table[i]; while(!TI); TI=0; } SBUF=a; while(!TI); TI=0; ES=1; flag=0; } } } void ser() interrupt 4 {
RI=0; a=SBUF; flag=1; } 代码2：485通信 #include
} void main() { init_1602(); init(); while(1) { if(flag==1) { display(0,a); } } } void ser() interrupt 4 { RI=0; a=SBUF; flag=1; }
51单片机与串口通信代码 2011年04月22日 17:18 本站整理作者：佚名用户评论（0） 关键字：串口通信(35) 串口调试 1. 发送：向总线上发命令 2. 接收：从总线接收命令，并分析是地址还是数据。 3. 定时发送：从内存中取数并向主机发送. 经过调试，以上功能基本实现，目前可以通过上位机对单片机进行实时控制。 程序如下： //这是一个单片机C51串口接收（中断）和发送例程，可以用来测试51单片机的中断接收 //和查询发送，另外我觉得发送没有必要用中断，因为程序的开销是一样的 ＃i nclude
PCON=0x00; ES=1; TMOD=0x21; //定时器工作于方式2，自动装载方式 TH0=(65536-1000)%256; TL0=(65536-1000)/256; TL1=0xfd; TH1=0xfd; ET0=1; TR0=1; TR1=1; // TI=0; EA=1; // TI=1; RAMDATA=0x1F45; } void serial () interrupt 4 using 3 { if(RI) { RI=0; ch=SBUF; TI=1; //置SBUF空 switch(ch) { case 0x01 :printf("A"); TI=0;break; case 0x02 :printf("B"); TI=0;break; case 0x03 :printf("C"); TI=0;break;
河南机电高等专科学校2015-2016学年第1学期通信实训报告 系别：电子通信工程系 班级： xxxxxx 学号： 13xxxxxxxxx 姓名： xxxxxxx 2015年12月
基于51单片机的双机串行通信 摘要：串行通信是单片机的一个重要应用，本次课程设计就是要利用单片机来完成一个系统，实现爽片单片机床航通信，通信的结果使用数码管进行显示，数码管采用查表方式显示，两个单片机之间采用RS-232进行双击通信。在通信过程中，使用通信协议进行通信。 关键字：通信双机 一、总体设计 1设计目的 1.通过设计相关模块充分熟悉51单片机的最小系统的组成和原理； 2.通过软件仿真熟悉keil和proteus的配合使用； 3.通过软件编程熟悉51的C51编程规范； 4.通过实际的硬件电路搭设提高实际动手能力。 2.设计要求： 两片单片机之间进行串行通信，A机将0x06发送给B机，在B机的数码管上静态显示1，B机将0~f动态循环发送到A机，并在其数码管上显示。 3.设计方案： 软件部分，通过通信协议进行发送接收，A机先送0x06(B机数码管显示1)给B机（B机静态显示），当从机接收到后，向B机发送代表0-f的数码管编码数组。B收到0x06后就把数码表TAB[16]中的数据送给从机。 二、硬件设计 单片机串行通信功能 计算机与外界的信息交换称为通信，常用的通信方式有两种：并行通信和串行通信。51单片机用4个接口与外界进行数据输入与数据输出就是并行通信，并行通信的特点是传输信号的速度快，但所用的信号线较多，成本高，传输的距离较近。串行通信的特点是只用两条信号线（一条信号线，再加一条地线作为信号回路）即可完成通信，成本低，传输的距离较远。 51单片机的串行接口是一个全双工的接口，它可以作为UART（通用异步接受和发送器）用，也可以作为同步移位寄存器用。51单片机串行接口的结构如下：
51单片机串口通信的原理与应用流程解析 一、原理简介 51 单片机内部有一个全双工串行接口。什么叫全双工串口呢？一般来说，只能接受或只能发送的称为单工串行;既可接收又可发送，但不能同时进行的称为半双工;能同时接收和发送的串行口称为全双工串行口。串行通信是指数据一位一位地按顺序传送的通信方式，其突出优点是只需一根传输线，可大大降低硬件成本，适合远距离通信。其缺点是传输速度较低。 与之前一样，首先我们来了解单片机串口相关的寄存器。 SBUF 寄存器：它是两个在物理上独立的接收、发送缓冲器，可同时发送、接收数据，可通过指令对SBUF 的读写来区别是对接收缓冲器的操作还是对发送缓冲器的操作。从而控制外部两条独立的收发信号线RXD（P3.0）、TXD（P3.1），同时发送、接收数据，实现全双工。 串行口控制寄存器SCON（见表1）。 表1 SCON寄存器 表中各位（从左至右为从高位到低位）含义如下。 SM0 和SM1 ：串行口工作方式控制位，其定义如表2 所示。 表2 串行口工作方式控制位 其中，fOSC 为单片机的时钟频率;波特率指串行口每秒钟发送（或接收）的位数。 SM2 ：多机通信控制位。该仅用于方式2 和方式3 的多机通信。其中发送机SM2 = 1（需要程序控制设置）。接收机的串行口工作于方式2 或3，SM2=1 时，只有当接收到第9 位数据（RB8）为1 时，才把接收到的前8 位数据送入SBUF，且置位RI 发出中断申请引发串行接收中断，否则会将接受到的数据放弃。当SM2=0 时，就不管第位数据是0 还是1，都将数据送入SBUF，并置位RI 发出中断申请。工作于方式0 时，SM2 必须为0。
51单片机和计算机之间实现串口通信的电路图 串口通讯参考程序如下： 来源：深入浅出AVR单片机 #include
一、串口通信原理 串口通讯对单片机而言意义重大，不但可以实现将单片机的数据传输到计算机端，而且也能实现计算机对单片机的控制。由于其所需电缆线少，接线简单，所以在较远距离传输中，得到了广泛的运用。串口通信的工作原理请同学们参看教科书。 以下对串口通信中一些需要同学们注意的地方作一点说明： 1、波特率选择 波特率（Boud Rate）就是在串口通信中每秒能够发送的位数（bits/second）。MSC-51串行端口在四种工作模式下有不同的波特率计算方法。其中，模式0和模式2波特率计算很简单，请同学们参看教科书；模式1和模式3的波特率选择相同，故在此仅以工作模式1为例来说明串口通信波特率的选择。 在串行端口工作于模式1，其波特率将由计时/计数器1来产生，通常设置定时器工作于模式2（自动再加模式）。在此模式下波特率计算公式为：波特率=（1+SMOD）*晶振频率/（384*（256-TH1）） 其中，SMOD——寄存器PCON的第7位，称为波特率倍增位； TH1——定时器的重载值。 在选择波特率的时候需要考虑两点：首先，系统需要的通信速率。这要根据系统的运作特点，确定通信的频率范围。然后考虑通信时钟误差。使用同一晶振频率在选择不同的通信速率时通信时钟误差会有很大差别。为了通信的稳定，我们应该尽量选择时钟误差最小的频率进行通信。 下面举例说明波特率选择过程：假设系统要求的通信频率在20000bit/s以下，晶振频率为12MHz，设置SMOD=1（即波特率倍增）。则TH1=256-62500/波特率 根据波特率取值表，我们知道可以选取的波特率有：1200，2400，4800，9600，19200。列计数器重载值，通信误差如下表： 因此，在通信中，最好选用波特率为1200，2400，4800中的一个。 2、通信协议的使用 通信协议是通信设备在通信前的约定。单片机、计算机有了协议这种约定，通信双方才能明白对方的意图，以进行下一步动作。假定我们需要在PC机与单片机之间进行通信，在双方程式设计过程中，有如下约定：0xA1：单片机读取P0端口数据，并将读取数据返回PC机；0xA2：单片机从PC机接收一段控制数据；0xA3：单片机操作成功信息。 在系统工作过程中，单片机接收到PC机数据信息后，便查找协议，完成相应的操作。当单片机接收到0xA1时，读取P0端口数据，并将读取数据返回PC机；当单片机接收到0xA2时，单片机等待从PC机接收一段控制数据；当PC机接收到0xA3时，就表明单片机操作已经成功。 3、硬件连接 51单片机有一个全双工的串行通讯口，所以单片机和计算机之间可以方便地进行串口通讯。进行串行通讯时要满足一定的条件，比如计算机的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。我们采用了三线制连接串口，也就是说和计算机的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。

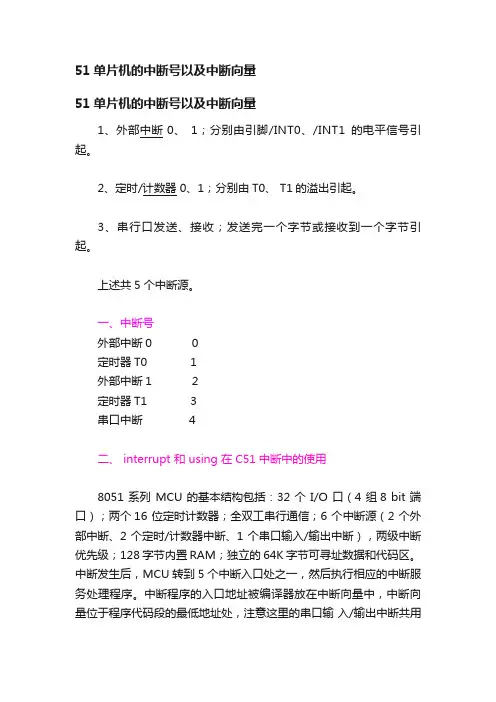

51单片机中断系统编程 51单片机中断系统编程 上传的图片 抱歉,您所在的组无权下载附件,请注册或登陆中断是指如下过程（如下图所示）：CPU 与外设同时工作，CPU执行主程序，外设做准备工作。当外设准备好时向CPU发中断请求信 号，若条件满足，则CPU终止主程序的执行，转去执行中断服务程序。在中断服务程序中 CPU与外设交换信息，待中断服务程序执行完后，CPU再返回刚才终止的主程序继续执行。 5.3.1 中断系统 MCS-51单片机提供了5个固定的可屏蔽中断源，3个在片内，2个在片外，它们在程序存储 器中各有固定的中断入口地址，由此进入中断服务程序。5个中断源的符号、名称及产生 的条件如下。 ? INT0：外部中断0，由P3.2端口线引入，低电平或下跳沿引起。 ? INT1：外部中断1，由P3.3端口线引入，低电平或下跳沿引起。 ? T0：定时器/计数器0中断，由T0计数溢出引起。 ? T1：定时器/计数器l中断，由T1计数溢出引起。 ? TI/RI：串行I/O中断，串行端口完成一帧字符发送/接收后引起。 中断源有两级中断优先级，可形成中断嵌套。两个特殊功能寄存器用于中断控制和条件设 置。整个中断系统的结构框图如图所示。 上传的图片 抱歉,您所在的组无权下载附件,请注册或登陆 中断系统结构框图 2 中断系统的控制寄存器 中断系统有两个控制寄存器（IE和IP），它们分别用来设定各个中断源的打开/关闭和中
断优先级。此外，在TCON中另有4位用于选择引起外部中断的条件并作为标志位。 （1）中断允许寄存器IE IE在特殊功能寄存器中，字节地址为A8H，位地址（由低位到高位）分别是A8H-AFH。IE 用 来打开或关断各中断源的中断请求，基本格式如下： 上传的图片 抱歉,您所在的组无权下载附件,请注册或登陆 ? EA：全局中断允许位。EA＝0，禁止一切中断；EA＝1，打开全局中断控制，此时，由各 个中断控制位确定相应中断的打开或关闭。 ? ×：无效位。 ? ES：串行I/O中断允许位。ES＝1，允许串行I/O中断；ES＝0，禁止串行I/O中断。 ? ETl；定时器/计数器T1中断允许位。ETl＝1，允许T1中断；ETl＝0，禁止T1中断。 ? EXl：外部中断l中断允许位。EXl＝1，允许外部中断1中断；EXl＝0，禁止外部中断1中 断。 ? ET0：定时器/计数器T0中断允许位。ET0＝1，允许T0中断；ET0＝0，禁止TO中断。 ? EX0：外部中断0中断允许位。EX0＝1，允许外部中断0中断；EX0=0，禁止外部中断0中 断。 （2）中断优先级寄存器IP IP在特殊功能寄存器中，字节地址为B8H，位地址（由低位到高位）分别是B8H一BFH。 MCS-51单片机的中断分为两个优先级，IP用来设定各个中断源属于两级中断中的哪一级， 其基本格式如下： 上传的图片
