电工学(电工技术、电子技术)复习题及答案[1]

电工学（电工技术、电子技术）复习题

一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内

1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小

2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)

(c)

3、在图示电路中，开关 S 在t = 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A

4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F2

5、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序

6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机

(b) 防止停电后再恢复供电时电动机自行起动

(c) 实现短路保护

7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取

( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地

8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，

C￠= F，需施加的正弦信号的角频率w为 ( )。

(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s

9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC

为 ( )。

(a) 20 W (b) 10 W (c) 5 W

10、在R，L，C串联电路中，总电压，电流

i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。

(a) 10 W，1 mF (b) 10 W，1 000 mF (c) 0.1 W，1 000 mF

11、图示正弦交流电路中，Z = ( 40 + j 30 ) W，XC= 10 W，有效值U2 = 200 V，则总电压有效值U为 ( )。

(a) 178.9 V (b) 226 V (c) 120 V

12、在R，L并联的正弦交流电路中，R = 40 W，XL= 30 W ，电路的无功功率

Q = 480 var，则视在功率S为 ( )。

(a) 866 VA (b) 800 VA (c) 600 VA

13、在图示电路中，U S ，I S 均为正值，其工作状态是 ( )。

(a) 电压源发出功率 (b) 电流源发出功率

(c) 电压源和电流源都不发出功率

14、(本小题2分)

如果改变晶体管基极电压的极性，使发射结由正偏导通改为反偏，则集电极电流（）。

(a) 反向 (b) 近似等于零 (c) 不变 (d) 增大

15、(本小题2分)

在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，

这种处理方法是( )。

(a) 正确的

(b) 不正确的

(c) 耦合电容视为短路是正确的，直流电源视为短路则不正确。

16、(本小题2分)

射极输出器的反馈系数F( )。

(a) 小于1 (b) 等于1 (c) 大于1

17、(本小题2分)

分压式偏置放大电路如下图所示，为使稳定静态工作点的效果更好一些，而且对放大电路其它性能不产生影响，在设计电路时应使（）。

(a) I B = I2，V B =U BE

(b) I2 = (5~10)I B，V B = (5~10)U BE

(c) I2<

18、(本小题2分)

一个由理想运算放大器组成的同相比例运算电路，其输入输出电阻是（）。

(a) 输入电阻高，输出电阻低 (b) 输入、输出电阻均很高

(c) 输入、输出电阻均很低 (d) 输入电阻低，输出电阻高

19、(本小题2分)

反馈放大器的方框图如图所示，当= 0 时，要使放大器维持等幅振荡，其幅度条件是（）。

(a) 反馈电压要大于所需的输入电压

(b) 反馈电压要等于所需的输入电压

(c) 反馈电压要小于所需的输入电压

20、(本小题2分)

正弦波振荡电路如图所示，若该电路能持续稳定的振荡，则同相输入的运算放大器的电压放大倍数应等于（）。

(a) 2 (b) 3 (c) 1

21、(本小题2分)

电路如图所示，该电路的名称是（）。

(a) 单相半波整流电路 (b) 单相桥式整流电路 (c) 单相全波整流电路

22、(本小题2分)

由开关组成的逻辑电路如图所示，设开关 A、B 分别有如图所示为“0”和“1”两个状态，则电灯亮的逻辑式为( )。

(a) F ＝AB＋ (b) F＝＋AB (c) F＝＋

23、(本小题2分)

T 形电阻网络 D/A 转换器是由（）组成。

(a) T 形电阻网络和集成运算放大器

(b) T 形电阻网络和触发器

(c) T 形电阻网络和振荡器

24、(本小题2分)

若晶闸管的控制电流由大变小，则正向转折电压（）。

(a) 由大变小 (b) 由小变大 (c) 保持不变

25、(本小题3分)

电路如图所示，若忽略二极管 D 的正向压降和正向电阻，则输出电压u O 为（）。

(a) +12V (b) +6V (c) +2V

26、(本小题3分)

电路如图所示，已知U CC＝12V，R C＝3kW，β＝40且忽略U BE,若要使

静态时U CE＝9V，则R B 应取（）。

(a) 600 kW (b) 240 kW (c) 480 kW (d) 360 kW

27、(本小题3分)

逻辑电路如图所示，当A=“0”，B=“1”时，脉冲来到后触发器 ( )。(a) 具有计数功能 (b) 保持原状态 (c) 置“0” (d) 置“1”

28、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小

29、三相交流发电机的三个绕组接成星形时，若线电压，则相电压u A = ( )。

(a) (b)

(c)

30、在图示电路中，开关 S 在t = 0 瞬间闭合，若，则( )。

(a) 4 V (b) 0 V (c) －4V

31、两个交流铁心线圈除了匝数不同 (N1 = 2N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的电流I 1 和 I 2 的关系为( )。

(a) (b) (c)

32、三相异步电动机的转速n越高，其转子电路的感应电动势E2 ( ) 。

(a) 越大 (b) 越小 (c) 不变

33、在电动机的继电器接触器控制电路中，热继电器的功能是实现 ( )。

(a) 短路保护 (b) 零压保护 (c) 过载保护

34、图示电路中，电压U 和电流I 的关系式为 ( )。

(a) U = 25-I (b) U = 25+I (c) U = -25-I

35、当实际电压源短路时，该电压源内部 ( )。

(a) 有电流，有功率损耗 (b) 无电流，无功率损耗 (c) 有电流，无功率损耗

36、在中点不接地的三相三线制低压供电系统中，为了防止触电事故，对电气设备应采取 ( ) 措施。

(a) 保护接地 (b) 保护接中(零) 线 (c) 保护接中线或保护接地

37、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l= 1，则XC为 ( )。

(a) 10 W (b) 7.07 W (c) 20 W

38、已知图 1 中L = 0.5 H，图 2 中，若要使图 1 电路与图 2 电路在

w= 10 rad / s 时等效，则图 1中R及图 2中分别为 ( )。

(a) (b)

(c)

39、图示正弦电路中，Z = ( 40 + j 30 ) W，XL= 10 W，有效值U2 = 200 V，则总电压有效值U为( )。

(a) 178.9 V (b) 226 V (c) 120 V

40、在图示电路中，U S ，I S 均为正值，其工作状态是 ( )。

(a) 电压源发出功率 (b) 电流源发出功率

(c) 电压源和电流源都不发出功率

二、非客观题：

某人设计的具有短路，过载保护的三相异步电动机正反转控制电路如下图，但结果不能实现其功能，请找出图中的错误，并用文字说明。若用 KM1 控制电动机的正转，KM2 控制反转，电动机从正转换成反转应如何操作？

三、非客观题：

图示电路原已稳定，且，t = 0 时将开关 S 闭合。求：(1) S 闭合的瞬间

各支路的电流和各元件上的电压；(2) S 闭合后，电路达到新的稳定状态时各支路的电流和各元件上的电压。

四、非客观题：

某三相异步电动机，铭牌数据如下：D 形接法，U N = 380 V， I N = 15 A，

n N = 1 450 r / min，h N = 87 %，l N = 0.87，f1N = 50 Hz，T m / T N = 2，T st / T N = 1.4。求此电动机的起动转矩及额定转子电流的频率。当采用 U－D 方法起动时，试问定子每相绕组上的电压是多少？起动转矩又是多少？

五、非客观题：

试用电源等效变换法求图示电路中的电流 I。

六、非客观题：

图示电路中，已知：U S1 =100 V，U S2 = 80 V，R2 = 2 W，I = 4 A，I2 = 2 A，试用基尔霍夫定律求电阻R1 和供给负载 N 的功率。

七、非客观题：

请分析图示电路的控制功能，并说明电路的工作过程。

八、非客观题：

某三相异步电动机，铭牌数据如下：P N = 2.2 kW，电压 220 / 380 V， D / U ，

n N = 1 430 r / min，f1 = 50 Hz，h N = 82 %，l N = 0.83。求: (1) 两种接法下的相电流 I pD，

I pU 及线电流 I lD ，I lU；(2) 额定转差率 s N 及额定负载时的转子电流频率f2N 。

九、非客观题：

图示电路原已稳定，已知：uC= (0－) = 0，iL(0－) = 0，R= 10 W，U S = 6 V，t= 0 时将开关 S 闭合。

求：(1) ，，及的数值；(2) 电路达到稳态时，，

及的数值。

十、非客观题：

试用电源等效变换法求图示电路中的电流 I。

十一、非客观题：

在图示电路中，已知：U S =12 V，R1 = 6 W，R2 =14 W，R3 =16 W ，R4 =10W ，

R5 = 20 W，R6 =12 W。求电压U。

十二、非客观题:

逻辑电路如图所示，写出逻辑式。

十三、非客观题:

电路如图所示，，，，，

，求输出电压。

十四、非客观题:

放大电路如图所示，试分析电阻的交流反馈极性( 正，负反馈)。如果从集电极输出电压，属何种类型反馈？如果从发射极输出电压，属何种类型反馈？

十五、非客观题:

试化简逻辑式：

十六、非客观题:

已知逻辑电路图及其C脉冲波形。试列出逻辑图的状态表，并判断是几进制，加法还是减法？同步还是异步？（设，，的初始状态均为“0”）。

C

C

0 5

1 6

2 7

3 8

4 9

十七、非客观题:

各整流滤波电路如图1~ 图 3 所示，变压器副边电压有效值均为10V，试求 : 当开关S 断开和闭合时。各整流二极管所承受的最高反向电压是多少？

十八、非客观题:

列出逻辑电路图的状态表，写出输出F的逻辑式，画出输出，及F 的波形图，计算

F 的脉宽和周期T（设C脉冲频率为1 kHz，各触发器初始状态均为“0”）。

F

C

1

2

3

4

5

电工学模拟试卷1

（请考生注意：本试卷共 5 页）

一二三四五六七总分

大题

成绩

一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内

(本大题分1小题, 每小题2分, 共30分)

1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小

2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)

(c)

3、在图示电路中，开关 S 在t = 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A

4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F2

5、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序

6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机

(b) 防止停电后再恢复供电时电动机自行起动

(c) 实现短路保护

7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取

( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地

8、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC

为 ( )。

(a) 20 W (b) 10 W (c) 5 W

9、图示正弦交流电路中，Z = ( 40 + j 30 ) W，XC= 10 W，有效值U2 = 200 V，则总电压有效值U为 ( )。

(a) 178.9 V (b) 226 V (c) 120 V

10、如果改变晶体管基极电压的极性，使发射结由正偏导通改为反偏，则集电极电流（）。

(a) 反向 (b) 近似等于零 (c) 不变 (d) 增大

11、射极输出器的反馈系数F( )。

(a) 小于1 (b) 等于1 (c) 大于1

12、分压式偏置放大电路如下图所示，为使稳定静态工作点的效果更好一些，而且对放大电路其它性能不产生影响，在设计电路时应使（）。

(a) IB = I2，VB =UBE

(b) I2 = (5~10)IB，VB = (5~10)UBE

(c) I2<

13、反馈放大器的方框图如图所示，当= 0 时，要使放大器维持等幅振荡，其幅度条件是（）。

(a) 反馈电压要大于所需的输入电压

(b) 反馈电压要等于所需的输入电压

(c) 反馈电压要小于所需的输入电压

14、电路如图所示，该电路的名称是（）。

(a) 单相半波整流电路 (b) 单相桥式整流电路 (c) 单相全波整流电路

15、由开关组成的逻辑电路如图所示，设开关 A、B 分别有如图所示为“0”和“1”两个状态，则电灯亮的逻辑式为( )。

(a) F ＝AB＋ (b) F＝＋AB (c) F＝＋

二、非客观题：

( 本大题15分 )

在图示电路中，各支路阻抗，，，电流有效值I3 = 0.8

A，且，与间的相位差分别为 30°和 60°。求：(1) 电路参数R1 ，R2 ，R3 ，X1 ，X3 ；

(2) 总电流；(3) 电路的有功功率P及功率因数l。

三、非客观题：( 本大题12分 )

图示电路原已稳定，且，t = 0 时将开关 S 闭合。求：(1) S 闭合的瞬间

各支路的电流和各元件上的电压；(2) S 闭合后，电路达到新的稳定状态时各支路的电流和各元件上的电压。

四、非客观题：

( 本大题12分 )

某三相异步电动机，铭牌数据如下：D 形接法，U N = 380 V， I N = 15 A，

n N = 1 450 r / min，h N = 87 %，l N = 0.87，f1N = 50 Hz，T m / T N = 2，T st / T N = 1.4。求此电动机的起动转矩及额定转子电流的频率。当采用 U－D 方法起动时，试问定子每相绕组上的电压是多少？起动转矩又是多少？

五、非客观题：

( 本大题10分 )

图示电路中，已知：U S1 =100 V，U S2 = 80 V，R2 = 2 W，I = 4 A，I2 = 2 A，试用基尔霍夫定律求电阻R1 和供给负载 N 的功率。

六、非客观题:( 本大题11分 )

电路如图所示，，，，，

，求输出电压。

七、非客观题:( 本大题10分 )

逻辑电路如图所示，写出逻辑式。

电工学（电工技术）模拟试卷2

（请考生注意：本试卷共页）

一二三四五六七八

大题

成绩

一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内

(本大题分13小题, 每小题2分, 共26分)

1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小

2、三相交流发电机的三个绕组接成星形时，若线电压，则相电压u A = ( )。

(a) (b)

(c)

3、在图示电路中，开关 S 在t = 0 瞬间闭合，若，则( )。

(a) 4 V (b) 0 V (c) －4V

4、两个交流铁心线圈除了匝数不同 (N1 = 2N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的电流I 1 和 I 2 的关系为( )。

(a) (b) (c)

5、三相异步电动机的转速n越高，其转子电路的感应电动势E2 ( ) 。

(a) 越大 (b) 越小 (c) 不变

6、在电动机的继电器接触器控制电路中，热继电器的功能是实现 ( )。

(a) 短路保护 (b) 零压保护 (c) 过载保护

7、图示电路中，电压U 和电流I 的关系式为 ( )。

(a) U = 25-I (b) U = 25+I (c) U = -25-I

8、当实际电压源短路时，该电压源内部 ( )。

(a) 有电流，有功率损耗 (b) 无电流，无功率损耗 (c) 有电流，无功率损耗

9、在中点不接地的三相三线制低压供电系统中，为了防止触电事故，对电气设备应采取 ( ) 措施。

(a) 保护接地 (b) 保护接中(零) 线 (c) 保护接中线或保护接地

10、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l= 1，则XC为 ( )。

(a) 10 W (b) 7.07 W (c) 20 W

11、已知图 1 中L = 0.5 H，图 2 中，若要使图 1 电路与图 2 电路在

w= 10 rad / s 时等效，则图 1中R及图 2中分别为 ( )。

(a) (b)

(c)

12、图示正弦电路中，Z = ( 40 + j 30 ) W，XL= 10 W，有效值U2 = 200 V，则总电压有效值U为( )。

(a) 178.9 V (b) 226 V (c) 120 V

13、在图示电路中，U S ，I S 均为正值，其工作状态是 ( )。

(a) 电压源发出功率 (b) 电流源发出功率

(c) 电压源和电流源都不发出功率

二、非客观题：

( 本大题12分 )

请分析图示电路的控制功能，并说明电路的工作过程。

三、非客观题：

( 本大题10分 )

某三相异步电动机，铭牌数据如下：P N = 2.2 kW，电压 220 / 380 V， D / U ，

n N = 1 430 r / min，f1 = 50 Hz，h N = 82 %，l N = 0.83。求: (1) 两种接法下的相电流 I pD，

I pU 及线电流 I lD ，I lU；(2) 额定转差率 s N 及额定负载时的转子电流频率f2N 。

四、非客观题：

电工电子技术试题库

电工电子技术试题库 电工电子技术试题库 第五章磁路和变压器 一、填空题 1、磁感应强度是表示磁场内某点的磁场（）和（）的物理量。 2、变压器由（）和（）组成。 3、变压器的三变作用是变（）、变（）和变（）。 4、变压器线圈极性测定的方法有（）法和（）法。 5、变压器运行时其内部存在（）损耗和（）损耗。 6、变压器原、副边电压和原、副边线圈匝数成（）比。 7、变压器是根据（）原理制成的（）电器。 8、自耦变压器原、副边之间不仅有（）耦合，而且有（）的联系。 9、交流铁心线圈的磁路分为（）磁路和（）磁路。 10、在电力系统中传输电能的变压器称为（）变压器。 二、选择题 1、铁磁性物质的磁导率（）。 A、μr>1 Bμr=1 C、μr<1 D、μr>>1 2、变压器的负载为感性负载时，随着负载的增大副边电压将（）。 A、上升 B、下降 C、不变 D、可能上升、也可能下降 3、变压器原、副边的电流和原、副边线圈匝数（）。 A、成正比 B、成反比 C、无关 D、可能成正比，也可能成反比 4、一台变压器U1=220V,N1=100匝,N2=50匝，则U2=( )V。 A、110 B、440 C、220 D、50 5、Y,yn联接的三相变压器常用于低压为（）电力变压器。 A、220V B、500V C、110V D、400V 6、磁场强度和磁场中某点的磁感应强度（）。 A、成正比 B、成反比 C、相等 D、无关 7、变压器的额定容量Sn表示（）。 A、输入的视在功率 B、输出的视在功率 C、输入的有功功率 D、输出的有功功率 8、交流铁心线圈的主磁通与电源电压（）。 A、成正比 B、成反比 C、无关 D、相等 9、变压器的变比K>1时,变压器为( )。 A、升压变压器 B、降压变压器 C、升压降压变压器 D、电流互感器 10、变压器副边负载增加时，变压器的铁耗（）。 A、增大 B、减少 C、不变 D、可能增加也可能减少 三、分析题 1、变压器铁心起什么作用？ 2、试分析电力变压器实现能量传递的原理？ 3、在远距离输送电能的过程中为什么要采用高压输送？

电工学与电子技术B复习题及参考答案_

一、 选择题 6、欲使放大器净输入信号削弱，应采取的反馈类型是（D ） A ．串联反馈；B 并联反馈；C ．正反馈；Ｄ．负反馈。 7、由一个三极管组成的基本门电路是（B ） A ．与门；B ．非门；C ．或门；Ｄ．异或门。 8、在脉冲门电路中，应选择（B ）的三极管。 A ．放大能力强； B ．开关速度快； C ．价格便宜；Ｄ．集电极最大耗散功率高。 9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（ D ） A ．与门；B ．非门；C ．或门；Ｄ．与非门。 24、对半导体而言，其正确的说法是（C ） A ．P 型半导体多数载流子为空穴，所以它带正电； B ．N 型半导体多数载流子为自由电子，所以它带负电； C ．P 型半导体和N 型半导体本身都不带电； D ．在Ｎ型半导体中，空穴是多子，自由电子是少子 25、在放大电路中，若测得某晶体管3个极的电位分别为9V 、4V 、3.7V ，则这3 个极分别为（A ） A ． C 、B 、E ； B ．C 、E 、B ； C ．E 、C 、B 。 26、在放大电路中，若测得某晶体管3个极的电位分别为-6V 、-2.3V 、-2V ，则这-2.3 V 的那个极为（B ） A ．集电极； B ．基极； C ．发射极。 27、在放大电路中，若测得某晶体管3个极的电位分别为6V 、1.2V 、1V ，则该管为（C ） A ．NPN 型硅管；B ． PNP 型锗管； C ．NPN 型锗管；D ． PNP 型硅管。 28、对某电路中的一个NPN 型硅管测试，测得U BE >0,U BC >0,U CE >0, 则此管工作在（B ） A ．放大区；B ．饱和区；C ．截止区。 29、对某电路中的一个NPN 型硅管测试，测得U BE <0,U BC <0,U CE >0, 则此管工作在（C ） A ．放大区；B ．饱和区；C ．截止区。 30、对某电路中的一个NPN 型硅管测试，测得U BE >0,U BC <0,U CE >0, 则此管工作在（A ） A ．放大区；B ．饱和区；C ．截止区。 31、晶体三极管的控制方式为（B ） A ．输入电流控制输出电压； B ．输入电流控制输出电流； C ．输入电压控制输出电压。 32、场效晶体管的控制方式为（C ） A ．输入电流控制输出电压； B ．输入电压控制输出电压； C ．输入电压控制输出电流。 33、射极输出器（A ） A ．有电流放大作用，没有电压放大作用； B ．有电流放大作用，也有电压放大作用； C ．没有电流放大作用，也没有电压放大作用。 34、某测量放大电路，要求输入电阻高，输出电流稳定，应引入（B ） A ．并联电流负反馈； B ．串联电流负反馈； C ．串联电压负反馈； D ．并联电压负反馈。 35、与D C B A ???相等的为（C ） A ．D C B A ???；B ．)()(D C B A +?+；C ． D C B A +++。 36、与BC A A +相等的为（B ） A ．A+B ；B ．A+BC ；C ．BC A +。 37、若1=+=AC B A Y ，则（C ）

电工电子技术习题汇编

电工电子技术复习题 第一章 电路的基本概念与基本定律 1. 在交流电路中电流和电压的大小和方向都随时间做_ 变化，这样的电流、电压分别称做交变电流、交变电压，统称为__ ___。 2. 负载增加一般指负载 增大. 3. 已知图2所示电路中的U S =10 V ，I S = 13 A 。电阻R1和R2消耗的功率由( )供 给 。 A. 电压源 B. 电流源 C. 电压源和电流源 R 1 图2 4. 关于电位下列说法不正确的是( )。 A. 参考点的电位为零，某点电位为正，说明该点电位比参考点高 B. 参考点的电位为零，某点电位为负，说明该点电位比参考点低 C. 电路中两点间的电压值是固定的，与零电位参考点的选取有关 5. 电路如图所示, U S 为独立电压源, 若外电路不变, 仅电阻R 变化时, 将会引起( ) A. 端电压U 的变化 B. 输出电流I 的变化 C. 电阻R 支路电流的变化 图1 1. 在图3中，(1)试求电流I ；(2)计算理想电压源和理想电流源的功率，并说明是取用的还是发出的功率。

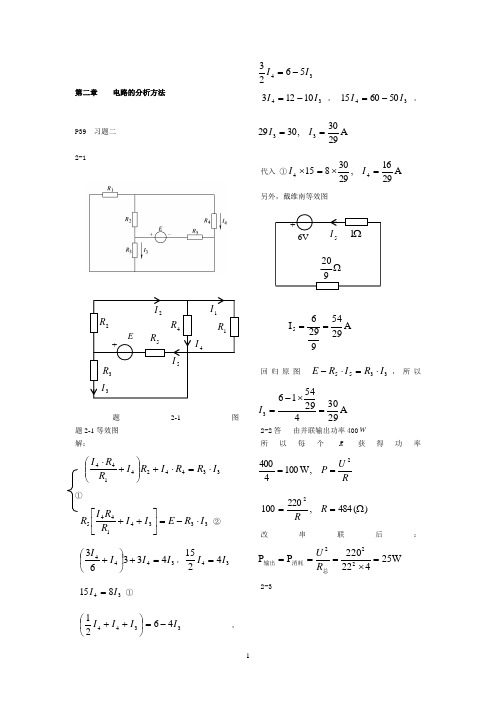

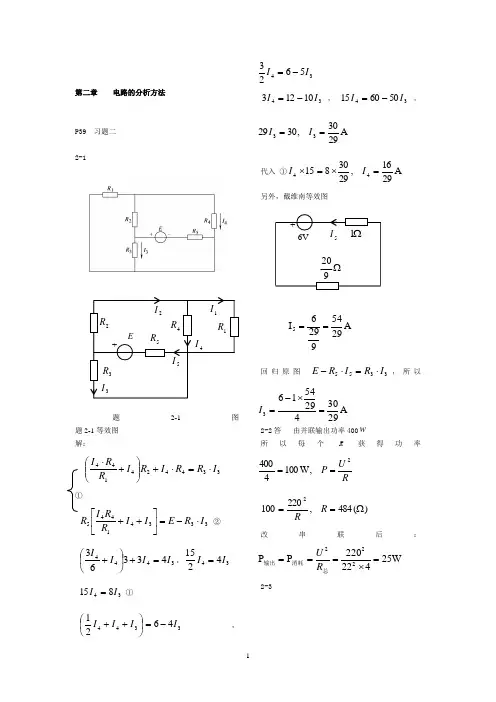

图3 第二章电路的分析方法 1.根据戴维宁定理，任何一个有源二端线性网络都可以用一个和 的串联组合电路来代替。 2. 3.电路如图4所示，试计算电阻R L上的电流I L；(1) 用戴维宁定理；(2) 用诺顿定理。 图4 第三章 1.电容、电感和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容和电感是_ __元件，电阻是_ ___元件。 2.在自感应现象中，自感电动势的大小与（）成正比。 A. 通过线圈的原电流 B. 通过线圈的原电流的变化 C. 通过线圈的原电流的变化量 3.在直流稳态时，理想电感元件上（） A. 有电流，有电压 B. 有电流，无电压 C. 无电流，有电压 4.有一RC电路如图5(a)所示，其输入电压如图5(b)所示。设脉冲宽度T = RC。试求负脉

电工与电子技术考试题库含答案

电工与电子技术试题 一、填空题（每空1分） 1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门 的输出为_________。 2、一个数字信号只有________种取值，分别表示为________ 和________ 。 3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。 4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。 5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。 7、将________变成________ 的过程叫整流。 8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是 ______A。 9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整 流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向 电压是______。 10、三极管是________控制元件，场效应管是________控制元件。 11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。 13、作放大作用时，场效应管应工作在区。 14、放大电路的静态工作点通常是指__、和_。 15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

电工电子技术精彩试题库

电工电子技术试题库 第五章磁路和变压器 一、填空题 1、磁感应强度是表示磁场某点的磁场（）和（）的物理量。 2、变压器由（）和（）组成。 3、变压器的三变作用是变（）、变（）和变（）。 4、变压器线圈极性测定的方法有（）法和（）法。 5、变压器运行时其部存在（）损耗和（）损耗。 6、变压器原、副边电压和原、副边线圈匝数成（）比。 7、变压器是根据（）原理制成的（）电器。 8、自耦变压器原、副边之间不仅有（）耦合，而且有（）的联系。 9、交流铁心线圈的磁路分为（）磁路和（）磁路。 10、在电力系统中传输电能的变压器称为（）变压器。 二、选择题 1、铁磁性物质的磁导率（）。 A、μr>1 Bμr=1 C、μr<1 D、μr>>1 2、变压器的负载为感性负载时，随着负载的增大副边电压将（）。 A、上升 B、下降 C、不变 D、可能上升、也可能下降 3、变压器原、副边的电流和原、副边线圈匝数（）。 A、成正比 B、成反比 C、无关 D、可能成正比，也可能成反比 4、一台变压器U1=220V,N1=100匝,N2=50匝，则U2=( )V。 A、110 B、440 C、220 D、50 5、Y,yn联接的三相变压器常用于低压为（）电力变压器。 A、220V B、500V C、110V D、400V 6、磁场强度和磁场中某点的磁感应强度（）。 A、成正比 B、成反比 C、相等 D、无关 7、变压器的额定容量S n表示（）。 A、输入的视在功率 B、输出的视在功率 C、输入的有功功率 D、输出的有功功率

8、交流铁心线圈的主磁通与电源电压（）。 A、成正比 B、成反比 C、无关 D、相等 9、变压器的变比K>1时,变压器为( )。 A、升压变压器 B、降压变压器 C、升压降压变压器 D、电流互感器 10、变压器副边负载增加时，变压器的铁耗（）。 A、增大 B、减少 C、不变 D、可能增加也可能减少 三、分析题 1、变压器铁心起什么作用？ 2、试分析电力变压器实现能量传递的原理？ 3、在远距离输送电能的过程中为什么要采用高压输送？ 4、变压器有什么用途？ 5、变压器负载时引起副边端电压变化的原因是什么? 6、一台50Hz的变压器，误将原边接在相同额定电压的直流电源上会出现什么后果？为什么? 7、变压器空载运行时，原线圈加交流额定电压，这时原线圈的电阻R1很小，为什么空载电流I0却不大? 8、当变压器原边加额定电压，原线圈的匝数减少时，空载电流、铁损，副边空载时的电压变比将如何变化? 9、一台变压器U1N/U2N＝220/110V，如果将副边接到220V电源上，会出现什么后果？为什么？ 10、一台额定频率为50Hz的变压器，能否用于25Hz的交流电路中，为什么？ 四、计算题 1、一台单相变压器，S N=50kV A,U1N/U2N=10 kV/400V,求原、副边的额定电流I1N、 I2N。 2、一台三相变压器，原、副边都为Y形联接，S N=180kV A,U1N/U2N=1000 /400V, 铁心截面积S=160cm2,铁心最大磁密B m=1.445T,求N1、N2。 3、一台单相变压器U1N/U2N=220/280V,铁心的最大磁密B m=0.96T,截面积S＝ 13cm2,求N1、N2。 4、一台三相变压器，原边为Y形联接、副边为Δ形联接，S N=5000kV A,U1N/U2N=10

《电工学-电子技术-下册》期末试题汇总

2013年电工学下册复习试卷《内部资料》 第九章：半导体二极管和三极管、第十章：基本放大电路 一、单项选择题 1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ） A 、正、反向电阻相等 B 、正向电阻大，反向电阻小 C 、反向电阻比正向电阻大很多倍 D 、正、反向电阻都等于无穷大 2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。 A 、不能确定 B 、等于0 C 、等于5V D 、等于3V 3．半导体三极管是具有( B )PN 结的器件。 A 、1个 B 、2个 C 、3个 D 、4个 4．晶体管的主要特性是具有（ D ）。 A 、单向导电性 B 、滤波作用 C 、稳压作用 D 、电流放大作用 5．稳压管的稳压性能是利用PN 结的（ D ）。 A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性 6．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点Q B 、确定集电结和发射结的偏置电压 C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0 D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o 7．射极输出器电路如题7图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。则输出电压u 0与输入电压u i 之间的关系是( B )。 A 、两者反相，输出电压大于输入电压 B 、两者同相，输出电压小于且近似等于输入电压 C 、两者相位差90°，且大小相等 D 、两者同相，输出电压大于输入电压 8．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B ) A 、减少 B 、增大 C 、保持不变 D 、大小不变，符号改变 9．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。 A 、正确的 B 、不正确的 C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。 D 、耦合电容视为短路是不正确的，直流电源视为短路则正确。 题2图 题7

电工学与电子技术B复习题及参考答案(1)

电工学与电子技术 B 复习题答案 一、选择题 1、一含源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Q负载电阻时，负载电流是（ B ） A . 10A ; B .5A; C.15A;D.20A. 2、电动势为10V、内阻为2Q的电压源变换成电流源时，电流源的电流和内阻是（C） A . 10A, 2Q; B. 10A, 2Q; C. 5A, 2Q;D. 2A, 5Q. 3、正弦交流电压u=100si n（628t+60o）V，它的频率为（A） A ．100Hz; B．50Hz ; C．60Hz;D．628Hz． 4、一阻值为3Q、感抗为4 Q的电感线圈接在交流电路中，其功率因数为（B） A．0.3; B．0.6; C．0.5;D．0.4 5、电力系统负载大部分是感性负载，要提高电力系统的功率因数常采用（B） A .串联电容补偿； B .并联电容补偿；C.串联电感补偿；D.并联电感补偿。 6、欲使放大器净输入信号削弱，应采取的反馈类型是（D） A .串联反馈；B并联反馈；C.正反馈；D.负反馈。 7、由一个三极管组成的基本门电路是（B） A .与门； B .非门；C.或门；D.异或门。 8、在脉冲门电路中，应选择（B）的三极管。 A .放大能力强； B .开关速度快； C .价格便宜；D.集电极最大耗散功率高。 9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D） A .与门； B .非门；C.或门；D.与非门。 10、在Y 形联接的三相对称电路中，相电流与线电流的相位关系是（C） A .相电流超前线电流30 o; B .线电流超前相电流30 o; C.相电流与线电流同相；D.相电流超前线电流60 o。 11、在三相四线制中性点接地供电系统中，线电压指的（A ）的电压。 A .相线之间； B .零线对地间；C.相线对零线间；D.相线对地间。 12、三相四线制供电的相电压为220V，则线电压为（D） A．220V；B．250V；C．311V；D．380V． 13、纯电感电路中，（C） A .电流与电压同相位； B .电流与电压反相位； C .电压超前电流90 o； D .电压滞后电流90 o。 14、阻值为4 Q的电阻和容抗为3 Q的电容串联，总复数阻抗为（D）Q A．Z=3+j4 ；B．Z=3-j4；C．Z=4+j3；D．Z=4-j3。 15、额定电压都为220V 的40W、60W 和100W 三只灯泡串联在220V 的电源中，它们的发热量由大到小排列为（B） A．100W、60W、40W；B．40W、60W、100W；C．100W、40W、60W；D．60W、100W、40W。 16、应用戴维南定理求含源二端网络的输入等效电阻的方法是将网络内的电动势（D） A .串联； B .并联；C.开路；D.短接。 17、用一只额定值为110V/100W 的白炽灯和一只额定值为110V/40W 的白炽灯串联后接到220V 的 电源上，当开关闭合时，（C） A .能正常工作； B . 100W的灯丝烧毁；C. 40W的灯丝烧毁；D.两只灯丝全烧毁。 18、有一220V/1000W 的电炉，今欲接在380V 的电源上使用，可串联的变阻器是（B） A . 100 Q /3A ; B . 50 Q /5A ; C . 30 Q /10A ; D. 50 Q /3A。 19、应用叠加定理计算线性电路时，（B）

《电工电子技术基础》试题库(附有答案)70067

、填空题 1 已知图中U i = 2V, U2= -8V，贝y U B=_-10_ 2. 电路的三种工作状态是通路、断路、短路 3. 有三个6Q的电阻，若把它们串联，等效电阻是18 Q;若把它们并联，等效电阻2Q；若两个并联后再与第三个串联，等效电阻是_9—Q。 4. 用电流表测量电流时，应把电流表串联在被测电路中；用电压表 测量电压时，应把电压表与被测电路并联。 5. 电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。 6. 电路如图所示，设U=12V I=2A、R=6Q，贝S U B= -24 V 7. 直流电路如图所示，R所消耗的功率为2W则R的阻值应为2—Q &电路中电位的参考点发生变化后，其他各点的电位均发生变化 9. 在直流电路中，电感可以看作_短路—，电容可以看作_断路— 9.我国工业交流电采用的标准频率是50 Hz 10. 三相对称负载作三角形联接时，线电流I I与相电流I P间的关系是: I P= . 3 I L。

11. 电阻元件是耗能元件，电容元件是储能元件 12. 已知一正弦电压u=311sin(628t-60 o )V，则其最大值为311 V , 频率为100 Hz，初相位为-60 o 。 13. 在纯电阻交流电路中，已知电路端电压u=311sin(314t-60 o )V，电阻 R=10Q，则电流I=22A,电压与电流的相位差? = 0 o ，电阻消耗的功率P= 4840 W。 24 .表征正弦交流电振荡幅度的量是它的 _最大值表征正弦交流电随时间变 化快慢程度的量是_角频率3_；表征正弦交流电起始位置时的量称为它的—初相_。 25 .在RLC串联电路中，已知电流为5A,电阻为30 Q,感抗为40Q, 容抗为80Q，那么电路的阻抗为_50Q_,该电路为_容_性电路。电路中吸收的有功功率为_750W，吸收的无功功率为_1000var_。 26 .对称三相负载作丫接，接在380V的三相四线制电源上。此时负载 端的相电压等于1倍的线电压；相电流等于1倍的线电流；中线电流等于 寸3 0_。 27. 铁磁材料分为—软磁—材料、—硬磁_材料和—矩磁—材料三种。 28. 变压器除了可以改变_交变电压、—交变电流_之外还可以用来变换阻 抗。 29. 接触器的电磁机构由—吸引线圈_、_静铁心_和_动铁心_三部分组成。 30 .变压器运行中，绕组中电流的热效应所引起的损耗称为 _铜_损耗；交 变磁场在铁心中所引起的_磁滞—损耗和—涡流—损耗合称为_铁_损耗。 31、Y—△形降压启动是指电动机启动时，把定子绕组接成_Y形—，以降低启动电压，限制启动电流，待电动机启动后，再把定子绕组改接成_△形，使

电工学 期末复习天津理工大学

《电工与电子技术C 》直流电路部分补充题 一．单选题 1 图 示 电 路 中，理 想 电 压 源 发 出 的 功 率 P 为 ( )。 (a) 6 W (b) -6W (c) 18 W U I 6V 2S S 2 Ω 4 A 6 V . .+ 2 图 示 电 路 中，I S1 ，I S2 和 U S 均 为 正 值，且 I S2 >I S1 ，则 供 出 功 率 的 电 源 是( )。 (a) 电 压 源 U S (b) 电 流 源 I S2 (c) 电 流 源 I S2 和电压源 U S I I U S1S2S .. + 3. 在 图 示 电 路 中，已 知：当 -12 V 电 源 单 独 作 用 时，A 点 电 位 为 -6 V ，那 么 当 +12 V 电 源 单 独 作 用 时 ，A 点 电 位 V A 为 ( )。 (a) 9 V (b) 6 V (c) 3 V A 12V 1KΩ2KΩ－ 12V u +12V R 2 k 1 k ..ΩΩ 4. 图 示 电 路 中，理 想 电 流 源 发 出 的 功 率 P 为 ( )。 (a) 6 W (b) -24 W (c) 24 W U I 6V 2S S 2 Ω 4 A 6 V . .+

5. 在 图 示 电 路 中，已 知 U S = 12 V , I S = 2 A 。B 、A 两 点 间 的 电 压 U BA 为( )。 (a) -18 V (b) 18 V (c) -6 V U I A B S S Ω 3+ 6. 图 2 是 图 1 的 等 效 电 压 源 电 路。已 知 图 2 中 R 0 的 值 是 5 Ω，那 么 图 1 中 R 的 值 应 是 ( )。 (a) 1 Ω (b) 3 Ω (c) 4.5 Ω A B 图 1图 29 Ω 2 Ω 2 ΩS 1U R R U 0S A B +－+－ 7. 理 想 电 压 源 的 外 接 电 阻 越 大，则 流 过 理 想 电 压 源 的 电 流( )。 (a) 越 大 (b) 越 小 (c) 不 能 确 定 8. 理 想 电 流 源 的 外 接 电 阻 越 大，则 它 的 端 电 压 ( )。 (a) 越 高 (b) 越 低 (c) 不 能 确 定 二. 填空题 1、把 图 1 所 示 的 电 路 改 为 图 2 的 电 路，其 负 载 电 流 I 1 和 I 2 将 。 2A I I I I 1 2122V 1Ω1Ω1Ω1Ω 2V 2A 图 1 图 2+

(完整版)电工电子技术试题

电工电子技术考试试题 （电工电子技术一至四章） 一、选择题（本大题共50小题，每小题2分，共100分） 1、下列不属于电路状态的是（） A、闭路 B、短路 C、回路 D、开路 2、电路中的用电设备在超过额定电流时运行的状态叫（） A、满载 B、空载 C、过载 D、轻载 3、当电路参考点改变后，能够改变的物理量是（） A、电流 B、电压 C、电位 D、电阻 4、下列说法错误的是（） A．电流方向是正电荷定向移动方向B．电路中参考点的电位规定为0V C．电源的输出电压即为它的电动势D．电阻对电流有阻碍作用 5、一根粗细均匀的导线，当其两端的电压是8V时，通过的电流是1A，若将该导线均匀地拉长为原来的2倍，要保持电流为1A，则导体两端的电压是（） A、8V B、16V C、32V D、2V 6、电源的电动势为1.5V，内阻为0.5Ω，若外接负载电阻为37Ω，电路电流和电源端电压为（） A．40mA，1.48V B．40mA，0.02V C．4mA，1.5V D．4mA，0V 7、某四色环电阻，两端加3V电压时通过的电流为0.01A，则其前三条色环的颜色顺序为（） A．橙黑黑B．棕黑黑C．橙黑棕D．棕黑棕 8、两段材料相同的导体A、B，横截面积之比3∶2，长度之比4∶1，将导体分别接到12V 的电源上，则通过导体A、B的电流之比为（） A.4∶3 B.8∶3 C.3∶8 D.3∶4 9、三只均为“110V、40W”的白炽灯A、B、C作如图1-1所示连接，电压U=220V，闭合开关S，电路将（） A、A、B 灯亮度不变 B、A灯变暗、B灯变亮 C、A灯被烧毁 D、A灯变亮、B灯变暗 图1-1 图1-2 10、如图1-2所示，高内阻电压表的读数分别为8V、12V，R2=R4则Uab = ( ) A、4V B、20V C、16V D、12V 11、如图1-3所示，a、b两端的等效电阻为（） A、3.5Ω B、5Ω C、7Ω D、10Ω 图1-3 图1-4 图1-5 12、如图1-4所示电路中，a点的电位Va是（） A、2V B、1V C、-1V D、-2V 13、如图1-5所示电路，节点和回路数分别是（）

电子电工技术复习题答案

电工电子技术复习题答案 一、填空题（每空1分，共30分） 1，任何一个完整的电路都必须有__电源_、_负载_和_导线_三个基本部分组成。电路的作用是对电能进行_转换_、_传输_和分配；对电信号进行_处理_和_传递_。 2、如图1所示，L为“6V 3W”灯泡，AB间电压为9伏特，当L正常发光时灯泡两端电压为__6_伏特；通过它的电流强度为__0.5_安培；所串联的电阻R的电阻值为__6__欧姆。 图1 图2 3、如图2所示，已知U AB =14V，U CD =10V，若以D点为电位参考点，V B = 6V，则V A=__20_V，V C=__10__V，电压U AC =__10__V，U BD =__6__V。 4、根据控制量和被控制量的不同, 受控源可以分为__VCVS__、__ VCCS_____、__ CCCS __和__ CCVS _四种类型。 5、已知一正弦交流电压) ? =t u V，则该电压的最大值U m + 30 628 sin( 100 2? ?=_300_。 =____V，有效值U =_100_V，频率f =_100_Hz，初相位u 6、电阻元件上任一瞬间的电压电流（伏安）关系可表示为；电感元件上任一瞬间的电压电流关系可以表示为_____；电容元件上任一瞬间的电压电流关系可以表示为______。 ∠-?∠?∠?∠-?∠? 38090,380150,2200,220120,220120

7、三相电源绕组星形联结时,已知线电压)30sin(2380?+=t u U V ωV,则线电压VW U 。=_____V ，WU U 。=_____V ，相电压U U 。=______V ，V U 。=______V ，W U 。 =______V 。 8、电路有 通路 、__开路__和__短路__三种工作状态。当电路中电流0 R U I S =、端电压U ＝0时，此种状态称作__短路__，这种情况下电源产生的功率全部消耗在 _内阻_上。 9、电阻R 1和R 2组成串联电路，已知R 1：R 2＝1：2，则通过两电阻的电流之比为I 1：I 2＝_1：1_，两电阻上电压之比为U 1：U 2＝_1：2_，功率消耗之比P 1：P 2＝_1：2_。 10、表征正弦交流电振荡幅度的量是它的_最大值__ ；表征正弦交流电随时间变化快慢程度的量是_电角频率ω__；表征正弦交流电起始位置时的量称为它的__初相__。三者称为正弦量的__三要素__。 11、电阻元件上任一瞬间的电压电流关系可表示为__；电感元件上任一瞬间的电压电流关系可以表示为_____；电容元件上任一瞬间的电 压电流关系可以表示为____。由上述三个关系式可得，__电阻__元件为即时元件；__电感__和__电容__元件为动态元件。 12、在正弦交流电路中，感抗X L 与电感量L 成__正 比，与电源频率f 成___正__比，容抗X C 与电容量C 成__反__比，与电源频率f 成__反__比。 13、在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为__50Ω__，该电路为__容性__性电路。电路中吸收的有功功率为_750W _，吸收的无功功率又为_1000var 。 14、三相电源绕组星形联结时,已知线电压)30sin(2380?+=t u U V ωV,则线电 压VW U 。=____V ，相电压U U 。=____V ，V U 。=____V ，W U 。 =___V 。

《电工电子技术基础》试题库(附有答案)

一、填空题 1.已知图中 U1＝2V, U2＝-8V,则U AB＝-10。 2.电路的三种工作状态就是通路、断路、短路。 3.有三个6Ω的电阻,若把它们串联,等效电阻就是 18 Ω;若把它们并联,等效电阻 2Ω;若两个并联后再与第三个串联,等效电阻就是 9 Ω。 4.用电流表测量电流时,应把电流表串联在被测电路中;用电压表测量电压时,应把电压表与被测电路并联。 5.电路中任意一个闭合路径称为回路 ;三条或三条以上支路的交点称为节点。 6.电路如图所示,设U=12V、I=2A、R=6Ω,则U AB= -24 V。 7.直流电路如图所示,R1所消耗的功率为2W,则R2的阻值应为 2 Ω。 8.电路中电位的参考点发生变化后,其她各点的电位均发生变化。 9.在直流电路中,电感可以瞧作短路 ,电容可以瞧作断路。 9.我国工业交流电采用的标准频率就是 50 Hz。 10.三相对称负载作三角形联接时,线电流I L与相电流I P间的关系就是:I P ＝3 I L。 11.电阻元件就是耗能元件,电容元件就是储能元件。

12.已知一正弦电压u=311sin(628t-60o)V,则其最大值为 311 V,频率为 100 Hz,初相位为 -60o 。 13.在纯电阻交流电路中,已知电路端电压u=311sin(314t-60o)V,电阻R=10Ω,则电流I=22A,电压与电流的相位差φ= 0o ,电阻消耗的功率P= 4840 W 。 14.三角形联结的三相对称负载,若线电压为380 V,则相电压为 380 V;若相电流为10 A,则线电流为 17、32 A 。 15.式Q C =I 2X C 就是表示电容元件在正弦电路中的 无功 功率计算公式。 16.正弦交流电压的最大值U m 与其有效值U 之比为 2 。 17.电感元件就是一种储能元件,可将输入的电能转化为 磁场 能量储存起来。 18.若三相电动势依次达到最大值的次序为e 1—e 2—e 3,则称此种相序为 正序 。 19.在正弦交流电路中,电源的频率越高,电感元件的感抗越 大 。 20.已知正弦交流电压的有效值为200V,频率为100Hz,初相角为30o,则其瞬时值表达式u= 282、8sin(628t+30o) 。 21.正弦量的三要素就是 最大值或有效值 、 频率 与 初相位 。 22.对称三相电源就是指三个 幅值 相同、 频率 相同与 相位互差120o 的电动势电源。 23.电路有 通路 、 开路 与 短路 三种工作状态。当电路中电流0 R U I S 、端电压U ＝0时,此种状态称作 短路 ,这种情况下电源产生的功率全部消耗在 内阻 上。

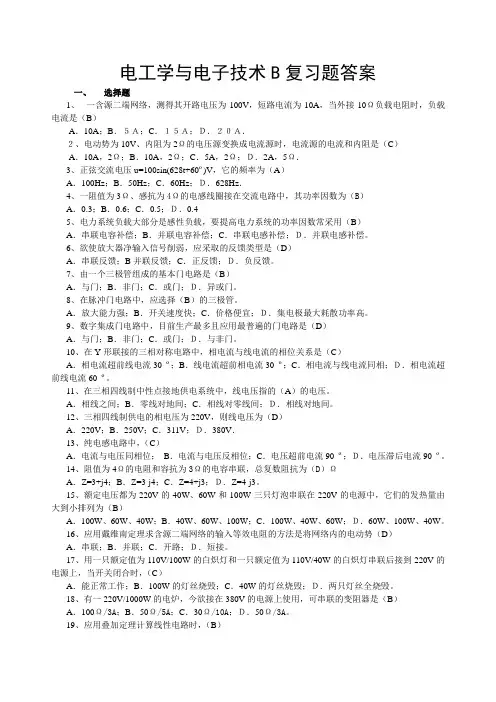

电工学与电子技术B复习题及参考答案
