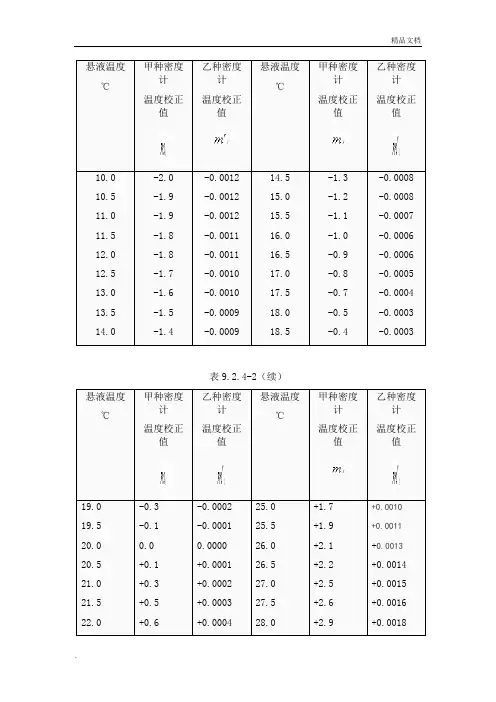

表9.2.4-2（续）
4按下列公式计算土的颗粒粒径：
（9.2.4-3）
（9.2.4-4）
式中：
d——土的颗粒粒径，mm；
K——粒径计算系数，可直接查表9.2.4-3；
——T℃时水的动力黏滞系数，查表16.1.4，(×10-6) kPa．S；
——土粒比重；
——T℃时水的比重；
——4℃时水的密度，g/cm3；
g——重力加速度，cm/s2；
L——t时的土粒沉降距离，cm；
t——沉降时间，s。
表9.2.4--3粒径计算系数K值
表9.2.4-3（续）
5按本标准9.1.4条2款的规定绘制颗粒大小分布曲线。如系与筛析法联合分析，应将两段曲线绘成一条平滑曲线。
6百分数的计算值精确至0.1%，颗粒粒径的计算值精确至0.001。
9.2.5密度计法试验的记录格式见表9.2.5。
表9.2.5颗粒分析试验记录表（密度计法）
工程名称试
验
取样编号计
算
试验日期校
核
试样质量 30g 量筒号弯液面校正
值
土粒比重密度计号比重校正
值
试验时间下沉
时间
min
悬液温
度
℃
密度计
读数R
温度校
正值m
分散剂
校正值
C D
R M R H土
粒
落
距
cm
粒
径
mm
小于某粒
径试样质
量的百分
数%
9.3移液管法
9.3.1 本试验方法适用于粒径小于0.075 mm的细粒土。
9.3.2主要仪器设备应符合下列规定：
1 移液管：容积25mL。
2烧杯：容积50mL。
3天平：称量200g，最小分度值O.OOlg。
4其他同9.2.2条2、3、5、6、7款。
9.3.3试验应按下列步骤进行：
1 称过0.075mm筛的烘干试样，黏土为10g～15g，粉土试样为20g，按9.2.3条1～5款的步骤制取悬液。
2按式( 9.2.4-3)计算粒径为0.075，0.01，0.005，0.002mm和其他所需粒径的土粒下沉10cm所需的静置时间。
3 测读悬液温度。用搅拌器在量筒沿悬液深度上下搅拌约1min，取出搅拌器。
4开动秒表，根据各粒径的静置时间，提前约10s将准备好的移液管放入悬液中，浸入深度为10cm，用吸球吸取悬液5mL。每吸取一组粒径的悬液后应重新搅拌，再吸取另一组粒径的悬液。
5 将移液管下口放入烧杯，由上口倒入少量水，开阀门使水流入移液管，将管的试样悬液洗入烧杯。
6将烧杯的悬液蒸发浓缩半干，在105℃～110℃温度下烘至恒量，称试样烘干质量。烘干时间不应少于8h。
7试验应在恒温室进行，允许室温变化围为±0.5℃。
8温度计读数精确至0.5℃，称量精确至0.OOlg。
9.3.4 试验成果整理应符合下列要求：
1 按下列公式计算小于某粒径的试样质量占试样质量的百分数；
(9.3.4)
式中：
——吸取25mL悬液中的试样烘干质量，g；
——吸取悬液的体积( 25cm3)；
——悬液总体积(lOOOcm3)。
2按9.2.4条4款绘制颗粒大小分布曲线。
3计算值精确至0.1%。
9.3.5移液管法试验的记录格式见表9.3.5。
表9.3.5颗粒分析试验记录表（移液管法）工程名
称
试验
取样编
号
计算
试验日
期
校核
