(1)复合地基载荷试验的一般要求 1）一般情况下应加载至复合地基或桩体(竖向增强体)出现破坏或达到终止加载条件，也可按设计要求的最大加载量加载。最大加载量不应小于复合地基或单桩(竖向增强体)承载力设计值的2倍。 2)承压板边缘(或试桩)与基准桩之间的距离,以及承压板(或试桩)与基准桩、压重平台支墩之间的距离均不得小于2m,基准梁应有足够的刚度,基准桩打入地面的深度不应小于1m。 3)加荷装置宜采用压重平台装置,量测仪器应有遮挡设备,严禁日光直射基准梁。每个单体建筑在同一设计参数和施工条件下的测试数量不宜少于3组,并不小于总桩数的0.5%～1%;试验间歇时间不应少于28d;所有荷载传感器和位移传感器、加荷计量装置均应每年送国家法定计量单位进行率定,并出具合格证。 (2)复合地基载荷试验要点。复合地基载荷试验要点如下: 1)本试验要点适用于单桩复合地基载荷试验和多桩复合地基载荷试验。 2)复合地基载荷试验用于测定承压板下应力主要影响范围内复合地基的承载力和变形参数。复合地基载荷试验应采用方形(矩形)或圆形的刚性承压板,其压板面积应按实际桩数所承担的处理面积确定,通常取一根桩或多根桩所承担的处理面积,其计算方法见复合地基参数计算。承压板的中心位置应与一根桩或多根桩所承担的处理面积的中心位置(形心)保持一致,并与荷载作用点重合。当同一工程的面积置换率为多种时,对于重要工程,应分别对几种置换率取有代表性的位置进行检测,对于一般工程可选择面积置换率相对较低,作用荷载相对较大的位置进行测试。 3)承压板底面高程应与基础底面设计高程相同。试验标高处的试坑长度和宽度,应不小于载荷板相应尺寸的3倍。基准梁支点应设在试坑之外。载荷板底面下宜铺设中、粗砂或砂石、碎石垫层,垫层厚度取50～150mm,桩身强度高时宜取大值。承压板安装前后都应保持试验土层的原状结构和天然湿度,应防止试验基
灰土挤密桩检测报告 Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】
报告编号:M X G L-H T J M Z-J Z-5- 1 民和（甘青界）至小峡（平安）公路 灰土挤密桩复合地基承载力 检测报告 工程名称：民和至小峡公路工程 工程地点：K49+668～698 委托单位：青海省收费公路管理处 检测日期： 2015年5月17至21日 报告编号：MXGL-HTJMZ-JZ-5-1 天津市市政工程研究院 民和至小峡中心试验室 二〇一五年五月二十二日 检测： 编写： 审核： 签发： 声明： 1. 本报告涂改、错页、换页、漏页无效； 2. 检测单位名称与检测报告专用章名称不符者无效； 3. 本报告无检测、编写、审核、签发人员签字无效； 4．未经书面同意不得复制或作为他用； 5．如对本检测报告有异议或需要说明之处，可在报告发出后15
天内向本检测单位书面提出,本单位将于5日内给予答复。
目录
一、项目概述 民和（甘青界）至小峡（平安）段公路工程，全长，技术标准为一级，设计行车速度分段采用80km/h和60km/h。部分路段采用城市道路标准，其中民和工业园区路段、临空经济区（3号路）路段采用城市主干道设计速度40km/h 标准。路基宽度：整体式路基24.5m、26m和32m；分离式路基：16m、 12.25m、10m和8.5m。 本项目部分地段为黄土地基，设计采用灰土挤密桩进行处理，桩长分别为3m和6m，桩径为40cm，桩间距L=120cm（正三角形布置），呈梅花形布置，灰土垫层厚80cm，如下图所示。 图1 灰土挤密桩桩位布置 本次复合地基承载力检测路段桩号为K49+668-698，属第5合同段施工范围。 二、检测依据 （1）《湿陷性黄土地区建筑规范》（GB50025-2004） （2）《建筑地基处理技术规范》（JGJ 79-2012） （3）《建筑地基基础施工质量验收规范》（GB50202-2002） （4）《建筑地基基础设计规范》（GB50007-2012） （5）民小公路设计文件 （7）行业其它相关规范要求 三、复合地基承载力特征值的确定 (1)当压力-沉降曲线上极限荷载能确定，而其值不小于对应比例限界的2倍时，可取比例限界；其值小于对应比例限界的2倍时，可取极限荷载的一半； (2)当压力-沉降曲线是平缓的光滑曲线时，可按相对变形确定：
（样式一，须另加专用封套） （这里提供两种样式，各单位具体执行时可以微调，但信息量只能增加，不得减少） ※※※※※※※※※※工程 单桩竖向抗压静载试验 检测报告 报告编号：※ 检测人员：（含上岗证号） 报告编写：（含上岗证号） 复核：（含上岗证号）（盖骑缝章） 审核：（含上岗证号） 批准人（含职务）：（或技术负责人，各单位据质量管理手册自定）（技术资质专用章、CMA章等，分开或合一均可）
检测单位名称（须与专用章名称统一） ※年※月※日 声明 1. 本报告涂改、错页、换页、漏页无效； 2. 检测单位名称与检测报告专用章名称不符者无效； 3. 本报告无我单位相关技术资格证书章无效； 4. 本报告无检测、审核、批准人（或技术负责人）签字无效； 5．未经书面同意不得复制或作为他用。 6．如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。 检测单位：（加盖技术资质专用章、CMA章等，分开或合一均可） 地址： 邮编： 电话： 传真：
监督电话：联系人：
（样式二） （这里提供两种样式，各单位具体执行时可以微调，但信息量只能增加，不得减少，正式报告中须去掉本规定格式中的注释红字） 单桩竖向抗压静载试验 检测报告 工程名称： 工程地点： 委托单位：（盖骑缝章）检测日期：※年※月※日 报告编号： 合同编号：（可缺省）
（技术资质专用章、CMA章等，分开或合一均可） 检测单位名称（须与专用章名称统一） ※年※月※日
※※※※※※※※※※※※工程 单桩竖向抗压静载试验检测人员：（含上岗证号） 报告编写：（含上岗证号） 复核：（含上岗证号） 审核：（含上岗证号） 批准人（含职务）：（或技术负责人，各单位据质量管理手册自定） 声明： 1. 本报告涂改、错页、换页、漏页无效； 2. 检测单位名称与检测报告专用章名称不符者无效； 3. 本报告无我单位相关技术资格证书章无效； 4. 本报告无检测、审核、批准人（或技术负责人）签字无效； 5．未经书面同意不得复制或作为他用。 6．如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。 检测单位：（加盖技术资质专用章、CMA章等，分开或合一均可） 地址： 邮编： 电话： 传真： 监督电话： 联系人：
目录 一、工程概况 .............................................................................................. 1.1.工程简介......................................................................................... 1.2编制依据......................................................................................... 1.3主要工程项目和数量..................................................................... 二、施工总体安排 ...................................................................................... 2.1试验人员与仪器设备配置 .......................................................... 2.2 施工前期准备工作........................................................................ 三、主要施工方法 ...................................................................................... 3.1施工流程程序................................................................................. 3.2试验操作和过程控制 (3) 3.3试验报告内容及资料整理.......................................................... 3.4单桩竖向极限承载力的分析确定............................................. 四、质量保证措施 (4) 五、安全保证措施 ......................................................................................
桂平市金源新城A区11#楼CFG桩复合地基检测方案
桂平市金源新城A区11#楼CFG桩复合地基检测方案
目录 一、工程概况 (1) 二、检测方法及其依据标准 (1) 三、抽样方案 (1) 四、试验方法 (2) 五、拟投入的检测设备和人员 (4) 六、配合工作 (4) 七、安全保证措施 (4) 九、质量承诺 (5) 十、服务承诺 (5) 附件1、低应变桩头处理示意图及要求 (6) 附件2、复合地基（单桩竖向抗压）静载荷试验示意图及要求 (6)
一、工程概况表 工程名称桂平市金源新城A区11#楼CFG桩地基处理工程 地址桂平市长安工业园旁 建设单位桂平市鑫盛投资实业有限公司楼高16层建筑桩基（地基基础）设计等级乙级基础形式地基处理桩型CFG桩总桩数524根检测部位CFG桩受检体材料混凝土单桩承载力特征值（kN）700 桩径（mm）500 复合地基承载力特征值（kPa）500 置换率0.138 砼等级C20 扩大头（mm）-- 承台数（个）-- 检测方法、数量单桩静载荷试验3个点，单桩复合地基静载荷试验3个点，低应变法检测53根桩 二、检测方法及其依据标准 1、检测方法及检测目的见表1。 表1检测方法及检测目的 序号检测方法检测目的 1 低应变法检测桩身缺陷及其位置，判定桩身完整性类别 2 复合地基载荷试验判定复合地基承载力特征值是否满足设计要求 3 单桩竖向抗压载荷试验判定单桩竖向抗压强度是否满足设计要求 2、检测依据标准 《建筑地基处理技术规范》（JGJ 79-2012）； 《建筑基桩检测技术规范》（JGJ 106-2014）； 《桂平市金源新城A区11#楼CFG桩平面图》，广西华南岩土工程有限公司，2015.03； 《桂平市金源新城岩土工程勘察报告》，广西贵港地质工程勘察院，2014.05。 三、抽样方案 按《建筑地基处理技术规范》（JGJ 79-2012）规定和设计图纸的要求，CFG桩地基竣工验收时，承载力检验应采用复合地基载荷试验及单桩竖向抗压载荷试验。试验数量宜为总桩数的0.5%～1%，且每个单体工程的试验数量不应少于3点。应抽取不少于总桩数的10%的桩进行低应变动力试验，检测桩身完整性。本工程总桩数为524根，应抽检3根桩进行复合
水泥土搅拌桩复合地基静载荷试验 检测报告 检测内容：单桩静载荷试验 目录 一、前言 (4) 二、项目概况 (4) 三、地质概况 (4) 四、检测依据 (5) 五、现场检测 (5) 六、检测结果 (6) 七、检测结论 (7) 八、附图表 (7)
一、前言 受湖南金沙路桥建设有限公司梧贵高速公路第二施工合同段项目经理部委托，我公司对其在建的梧州至贵港高速公路K76+940～K77+025段的复合地基进行抗压静载荷试验，用来检验复合地基承载力。该工程采用水泥土搅拌桩复合地基。按合同约定此次共试验了三个试验点，试验采用单桩复合压板试验，承压板尺寸为1.0×1.0m。所试点位由甲方、监理选取，试点编号由甲方提供。外业试验于2010年12月02日至2010年12月20日进行。 二、项目概况 表1
三、地质概况 根据甲方提供的《不良地质地段表》，K76+940～K77+025属水田地段，为冲积灰色淤泥质粘土和褐黄色软塑状饱和粉质粘土，软土平均厚度6.0m，其下为可～硬塑状粉质粘土。 四、检测依据 1、《建筑地基处理技术规范》(JGJ 79-2002) 2、广西梧州至贵港高速公路有关设计及变更文件。 五、现场检测 1、加载方式 现场试验最大加载量按复合地基承载力标准值的2倍即300kPa进行，分为10级，每级加载量为30kPa，总堆载量360kN。 单桩复合地基静载荷试验承压板1.00m×1.00m，板底铺设50mm中粗砂找平层，试坑底开挖至基底标高，坑底面积为 6.00m×6.00m。采用电动油压千斤顶加载、工字钢搭设堆载平台、沙袋堆积提供反力，最大压重量360kN。 2、荷载及沉降测量 荷载值通过压力传感器测量，试桩沉降则通过承压板四边对称架设的位移传感器，测试仪自动记录测量，所有位移传感器均用磁性表座固定于由脚手架钢管构成的基准梁上，基准梁在独立的基准桩上安装，基准桩中心与承压板中心

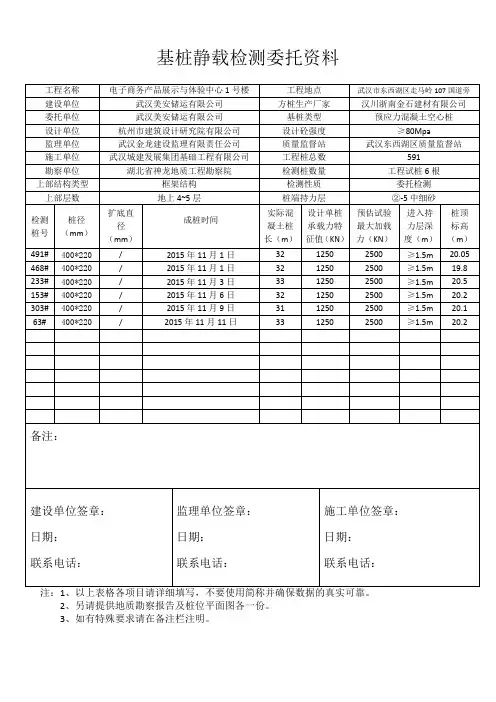

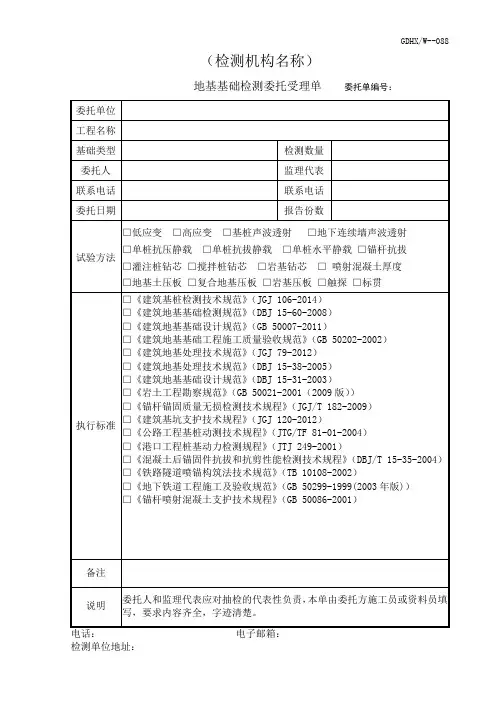

基桩检测方案 工程名称： 委托单位： 合同编号： 某某有限公司 邮编：215300地址：电话： 二〇一七年三月一日
目录 一、工程概况 二、抽样方式及检测数量 三、基桩检测主要设备 四、静载荷试验原理、方法 五、低应变动力检测原理、方法 六、试桩的桩头处理 七、现场试验用电及道路、 八、试验流程及预估工期 九、质量、安全保证措施 十、注意事项 试验人员项目负责人批准
一、工程概况 1、工程名称： 2、委托单位： 3、工程地点： 4、试验内容：①静载荷试验确定单桩竖向抗压承载力②低应变动力检测确定桩身结构完整性 5、试验标准：《建筑基桩检测技术规范》（JGJ106-2014） 6、勘查单位： 7、设计单位： 8、施工单位： 9、监理单位： 10、设计桩型、桩径及桩长： 11、桩身砼强度： 12、极限承载力值： 13、桩总数： 二、抽样方式及检测数量 1、抽样方式：建设单位会同设计、监理、质监部门确定 2、静载抽检桩数及桩号：详见选桩表 3、动测抽检桩数及桩号：详见选桩表 三、基桩检测主要设备 1、试验加载装置：●压重平台反力装置，用砼试块做配重；○压重平台反力装置，用黄砂做配重；○锚 桩反力装置； 2、主要设备
四、静载荷试验原理、方法 1、试验加载方式：采用慢速维持荷载法，即逐级加载，每级荷载达到相对稳定后加下一级荷载，直到试 桩符合终止加载条件，然后分级卸载到零。 2、加载和卸载分级： ①试验用油压千斤顶必须在检定有效期内使用 ②荷载分级：加载至预估极限荷载共分10级，第一级可按2倍分级荷载加载，具体分级如下： 3、慢速维持荷载法沉降观测：每级加载后隔5、10、15min各测读一次试桩沉降量，以后每隔15min测读 一次，累计一小时后，每隔半小时读一次，但沉降速率达到相对稳定标准时，进行下一级加载。 卸载时每级卸载值为加载值的2倍，每卸一级荷载，隔15、15、30min各测读一次回弹量，即可卸下一级荷载。全部卸载后，隔3小时再测读一次。 4、稳定标准：每一小时内的桩顶沉降量不超过0.1mm，并连续出现两次（从分级荷载施加后第30min开 始，按1.5h连续3次每30min的沉降观测值计算）。 5、终止加荷条件：当出现以下情况之一，即可终止加载 ①、某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的5倍。 ②、某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的2倍，且经24h尚未达到相对稳定标 准。 ③、已达到设计要求最大加载量。 ④、当工程桩作锚桩时，锚桩上拔量已达允许值。 ⑤、当荷载～沉降曲线呈缓变型时，可加载至桩顶总沉降量60～80mm；在特殊情况下，可根据具体要求 加载至桩顶累计沉降量超过80mm。 注：当试验过程中出现异常情况时，应停止加载，不可卸载，且应及时通知现场负责人到现场查看，研究后再作处理。
CFG桩复合地基承载力及施工检测 江苏省常熟市工程质量检测中心215500 摘要：随着CFG桩复合地基技术的进步，研究其承载力及施工检测凸显出重要意义。本文首先分析了CFG桩的特点及作用机理，介绍了桩侧摩阻力和桩端阻力特性。在探讨CFG 复合地基检测中常见问题的基础上，指出了其载荷试验应注意的问题。 关键词：CFG桩；复合地基；承载力；施工检测 一、前言 作为一种有着自身特殊性的桩基，CFG桩在近期得到了长足的发展和进步。研究CFG桩复合地基承载力及施工检测，能够更好地提升其实际效果，从而优化桩基工程的实践。本文从介绍CFG桩的特点及作用机理着手本课题的研究。 二、CFG桩的特点及作用机理分析 CFG桩与天然地基同属地基范畴，但其组成材料，应力分布及变形过程不尽相同；CFG桩与桩基都是以桩的形式处理地基，两者有相似之处。但CFG桩属于地基范畴，而桩基属于基础范畴。CFG桩中桩体与基础不直接相连，它们之间通过碎石或者砂石连接；而桩基中桩体与基础直接相连，两者形成一个整体。
CFG桩复合地基计算理论的基本假定为桩与桩间土的协调变形，它的实质就是考虑桩土的共同作用。这种共同作用与桩基中考虑土的作用是有本质区别的，这种区别导致了桩基中桩和复合地基中桩的施工工艺和结构连接的不同。CFG 桩复合地基受力过程及施工工艺决定了其加固湿陷性黄土 的机理主要有以下三个方面： 1.挤密作用。CFG桩一般采用振动沉管成孔，由于桩管振动和桩尖土侧向挤压作用使桩间土得到了挤密，消除了桩间土的湿陷性，提高桩间土的承载力。 2.置换作用。CFG桩具有一定粘结强度，设计时一般按CIO-C15砼强度设计，荷载作用下桩身压缩性比周围土小许多，桩土应力比可达到10-30，甚至更高，这一点是其他柔性桩无法比拟的，其复合地基强度较高。 3.桩体作用。CFG桩属于刚性桩，它和桩间土共同作用，既具有复合地基的特点，也具有桩基的某些特征，在处理范围内桩身的变形控制复合地基的变形，变形量很小。 三、桩侧摩阻力和桩端阻力特性 1.桩侧摩阻力特性 桩侧摩阻力的产生是由于桩和桩侧土在荷载作用下存 在相对位移趋势或产生相对位移，若桩与桩间土之间不存在相对位移或相对位移趋势，则桩侧摩阻力为零。理论上，理想的刚性桩在垂直荷载的作用下，桩顶和桩低的位移相等，
