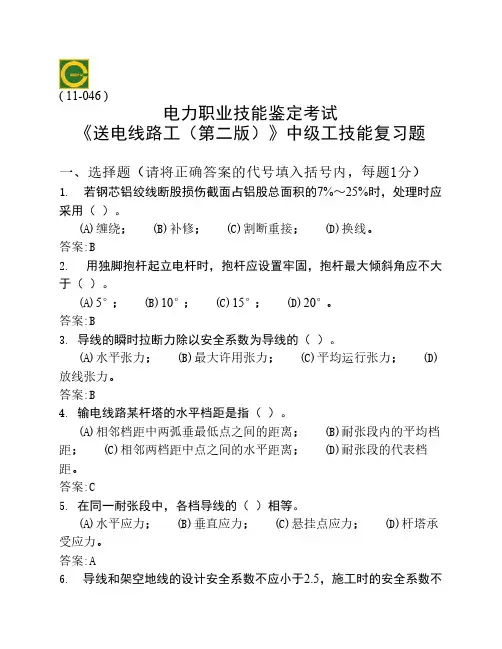

一、选择题
1.杆塔上作业应在良好的天气下进行，在工作中遇有（A）级以上大风以及雷雨、冰雹、沙尘暴等恶劣天气时，应停止作业。
（A）6；（B）5；（C）4；（D）3。
2.我国送电线路输送的三相交流电频率为（A）HZ。
（A）50；（B）60；（C）80；（D）100。
3.电力线路采用架空避雷线的主要目的是为了（ D ）。
（A）减少内过电压对导线的冲击；（B）减少导线受感应雷的次数；（C）减少操作过电压对导线的冲击；（D）减少导线受直接雷的次数。
4.由雷电引起的过电压称为（ C ）。
（A）内部过电压；（B）工频过电压；（C）大气过电压；（D）操作过电压。
5.杆塔承受的导线质量为（ B ）。
（A）杆塔相邻两档导线质量之和的一半；（B）杆塔相邻两档距弧垂最低点之间导线质量之和；（C）杆塔两侧相邻杆塔间的导线质量之和；（D）杆塔两侧相邻杆塔间的大档距导线质量。
6.SZ符号表示的塔型为（ B ）。
（A）双回路塔；（B）双回路直线塔；（C）单回路塔；（D）双回路转角塔。
7.送电线路直线转角杆塔的转角，一般要求不宜大于（A）°。
（A）5；（B）10；（C）15；（D）20。
8.在线路平断面图上，常用符号N表示（ D ）。
（A）直线杆塔；（B）转角杆塔；（C）终端杆塔；（D）耐张杆塔。
9.验算导线载流量时，钢芯铝绞线的允许温度一般采用（A）℃。
（A）+70；（B）+80；（C）+90；（D）+100。
10.钢芯铝绞线扩径导线的优点是（ B ）。
（A）传输功率大；（B）减少电晕损失和对通信的干扰；（C）压降小；（D）便于施工。11.导线产生电晕现象，将增加线路的（ C ）损耗。
（A）电压；（B）电流；（C）电能；（D）电阻。
12.当线路负荷增加时，导线弧垂将会（A）。
（A）增大；（B）减小；（C）不变；（D）不确定。
13.钢芯铝绞线接续后，接续点的机械强度不应小于被接线导线计算拉断力的（ C ）%。（A）85；（B）90；（C）95；（D）98
14.与采用单根导线相比，采用相分裂导线（ B ）。
（A）提高输送电压；（B）提高输送能力；（C）提高输送距离；（D）减少对通信设备的干扰
15.送电线路水平档距是指（ C ）。
（A）相邻档距中两弧垂最低点之间的距离；（B）耐张段内的平均档距；（C）杆塔两侧档距长度之和的一半；（D）耐张段内的代表档距。
16.送电线路杆塔的垂直档距（ C ）。
（A）决定杆塔承受的水平荷载；（B）决定杆塔承受的风压荷载；（C）决定杆塔承受的垂直荷载；（D）决定杆塔承受水平荷载、风压荷载。
17.电力线路通过换位后，每相导线的电容和电抗之和相等，三相电压降随之（ C ）。（A）消失；（B）提高；（C）达到均衡；（D）减少。
18.三相输电线路中，A相的相位牌规定涂为（A）。
（A）黄；（B）绿；（C）红；（D）黑
19.导线发生舞动时最容易发生相间或导线对地的（D ）。
（A）分裂振动；（B）大振动；（C）次档距振动；（D）短路。
20.导线的长期振动容易使导线发生（A）。
（A）疲劳损伤；（B）背花；（C）麻花；（D）断股。
21.电力线路受对大风吹动时，产生的频率较低、振幅较大的导线的振动称为（A）。（A）导线舞动；（B）导线摆动；（C）风振动；（D）微振动。
22.绝缘子下表面一般做成波纹状，其主要作用是（ C ）。
（A）防风；（B）防止烧毁铁芯；（C）增大爬电距离；（D）防雨。
23.在风力的作用下，分裂导线各间隔棒之间发生的振动称为（C）。
（A）舞动；（B）摆动；（C）次档距振动；（D）风振动
24.绝缘子主要是用来使导线和杆塔之间保持（ C ）状态。
（A）稳定；（B）平衡；（C）绝缘；（D）一定距离。
25.绝缘子在杆塔上不但承受导线的垂直荷载，还要承受导线的（ B ）。
斜拉力；（B）水平荷载；（C）吊力；（D）上拔力
26.防振锤的理想安装位置是（ D ）。
（A）靠近线夹外；（B）波节点；（C）最大波腹处；（D）最大波腹与最小波腹之间。
27.预绞丝护线条的主要作用是加强导线悬挂点处的（ B ）。
（A）抗弯能力；（B）机械强度；（C）抗烧伤能力；（D）抗剪能力。
28.在架空线上安装防震锤，其目的是吸收和减少振动的（ B ）。
（A）次数；（B）能量；（C）振幅；（D）频率。
29.悬垂串两端均压环的作用是（D ）。
（A）使悬挂点周围电场趋于均匀；（B）使悬垂线夹及其他金具表面的电场趋于均匀；（C）使导线周围电场趋于均匀；（D）使悬垂绝缘子串的分布电压趋于均匀。
30.悬垂线夹安装后，绝缘子串应垂直于地面，最大偏移量不得超过（ D ）mm。
（A）50；（B）80；（C）100；（D）200
31.在敷设水平接地体时，两个接地体间的平等距离不应小于（ C ）m。
（A）10；（B）8；（C）5；（D）2。
32.在软土、坚土、砂、岩石四者中，电阻率最高的是（C ）。
（A）软土；（B）砂；（C）岩石；（D）坚土
33.间隔棒的作用是保持（C）。
（A）导线之间距离；（B）相分裂导线中各子线间的距离；（C）相分裂导线中各子线间的距离并有防振任用；（D）相分裂导线中各子线间防振作用
34.合成绝缘子使用前，如果发现表面存在污秽物，可以用（A）和软布擦拭干净。
（A）水；（B）汽油；（C）酒精；（D）稀料
35.送电线路基础地脚螺栓下端头一般加工成弯钩状，其主要作用是（A）。
（A）增加钢筋与混凝土的粘结力；（B）易于绑扎骨架及基础箍筋；（C）增强地脚螺栓的稳固性；（D）便于安装。
36.各种类型的铝质绞线在与金具的线夹夹紧时，除并沟线夹及使用预绞丝护线条外，安装时应铝股外缠绕铝包带，所缠铝包带应露出线夹，但不超过（B ）mm，其端头应回缠绕于线夹内压住。
（A）5；（B）10；（C）15；（D）20。
37、导线的长期振动会引起杆塔及金具（ B ）
（A）倾斜倒杆；（B）松动或损坏；（C）相间短路；（D）生锈。
38、厚大体积混凝土工程优先选用的水泥品种为（）
（A）硅酸盐水泥；（B）普通硅酸盐水泥（C）矿渣硅酸盐水泥
39、倒落式人字抱杆整立电杆，当电杆吊离地面1m左右时，考虑电杆和各受力点的安全，应（）起吊。
（A）暂停；（B）缓慢；（C）稍慢；（D）稍快。
40、分解组塔时，铁塔基础强度不应小于设计强度的（）%。
（A）100；（B）90；（C）70；（D）50。
41、当连续5天，室外平均气温低于（）℃，混凝土基础工程应采取冬期施工措施。（A）0；（B）5；（C）8；（D）10。
42、基础拆模时，要求混凝土强度最小不低于（）MPa
（A）1.5；（B）2 （C）2.5 （D）3
43、张力放线的施工区段一般应在（）km范围内进行。
（A）5～8；（B）8～12；（C）12～15；（D）15～19。
44、观测弧垂时，若紧线段为6~12档，应尽量选择（）观测。
（A）靠近两端各选一档；（B）靠中间档；（C）1/3档；（D）一档
45、悬垂线夹安装后，绝缘子串应垂直于地面，最大偏移量不得超过（）mm。（A）50；（B）80；（C）100；（D）200。
46、对使用过的钢丝绳要定期（）。
（A）浸油；（B）钢刷清理；（C）水洗；（D）50%酒精清洗。
47、瓷绝缘子的检测方法不包括（）。
(A)火花间隙法；(B)绝缘电阻表法；
(C)电流表法；(D)分布电压法。
48、接地网应每（）年按比例开挖检查一次。
(A)1；(B)2；(C)3；(D)5。
49、常用架空地线钢绞线规格没有（）。
(A)GJ-50；(B) GJ-70；(C) GJ-90；(D) GJ-100。
50、输电线路故障95%以上是（）。
(A)单相接地；(B)相间短路；(C)两相接地；
51、钢筋混凝土杆的挠度不应超过杆高的（）。
(A)0.5%；(B)1%；(C)1.5%；(D)2%。
52、基础保护帽有防止地脚螺栓锈蚀及（）的作用。
(A)稳固；(B)美观；(C)防盗；(D)保护。
53、下列对覆冰必备气象因素描述正确的是( )。
(A)0°C以下；
(B)湿度大于75%；
(C)风速越低越容易；
(D)风速越高越容易。
54、下列叙述正确的是（）。
(A)风向与线路垂直时，覆冰严重；
(B)风向顺线路风向时，覆冰严重；
(C)风向对覆冰厚度没有影响。
55、洁净干燥的条件下，标准悬式绝缘子平均每片的闪络电压约（）kV。
(A)25；(B)35；(C) 45；(D)75。
二、判断题
1.电能在传输过程中，因电网元件通过电流引起发热，由此产生的电能损失称为线损。（对）
2.送电线路电压等级越高，输送功率越大，输送距离也越远。（对）
3.杆塔呼称高是杆塔的最下层导线横担绝缘子悬挂点到杆塔中心桩处施工基面的垂直高度。（对）
4.垂直档距是用来计算导线及避雷线传递给杆塔垂直荷载的档距。（对）
5.当气温升高时，导线的弧度会变大，而导线受力也随之增大。（错）
6、高压输电线路正常运行时靠近导线第一片绝缘子上的分布电压最高，因此该片绝缘子易出现劣化。（对）
7、导线连接时在导线表面氧化膜清除后，涂上一层中性凡士林比涂上导电脂好，因为导电脂熔化流失温度较低。（错）
8、在输电线路附近地面遭到雷击时，由电场和磁场剧烈变化，对附近导线产生静电和电磁感应而形成的过电压叫做感应过电压。（对）
9、电能的生产、变电、分配和使用不在同一时间内完成，电能可以大量储存。（错）
10、铁塔空间桁架的四根主要构件，称为铁塔主材。（对）
11、OPGW复合光纤地线既可以起到避雷的作用，又可以传导光电信号。（对）
12、冬季进行混凝土浇制施工时，应自浇制完成12小时后浇水养护。（）
13、拌制混凝土时，为符合配合比、水泥用量要求，应尽量选用较细的砂粒。（）
14、架空线的连接点应尽量靠近杆塔，以方便连接器的检测和更换。（）
15、线路转角塔的不等长横担，其长担应装设在转角的内侧。（）
16、放线滑车的滑轮材质与其他滑车不同，目的是为了防止放线时滑轮被磨损。（）绞磨应布设在地势平坦、视线开阔的场所，受力后方不得有人。（）
17、用链条葫芦起吊重物时，如已吊起的重物需在中途停留较长的时间，应将手拉链拴
在起重链上，防止自锁失灵。（）
三、填空题
1、输电线路的建设工作分为、、三个阶段。
2、钢筋混凝土电杆基础包括、、三部分。
3、杆塔基础坑深的允许偏差为，；岩石基坑不允许有。
4、混凝土倾倒入模盒内，其自由倾落高度不应超过m。混凝土分层浇灌时，每层厚度不宜超过mm
5、有制动装置的手动省力起重工具，包括、、。
6、导引绳展放方法有、、。
7.线路巡视是为了经常掌握线路的，及时发现和沿线隐患情况，并为提供资料。
8.在输电线路沿线进行施工作业容易引发，施工机械碰线是中最多的一种，因此在巡视时需要密切注意。
9.输电线路铁塔出现最多的缺陷是、，塔材锈蚀、变形、被盗、被撞、倾斜等。
10.50m以下铁塔倾斜的最大允许值为，50m及以上铁塔倾斜的最大允许值为。
11.钢筋混凝土杆的挠度不应超过杆高的。
12.基础常见的缺陷有沉降、、、装配式基础锈蚀等。
13.检测绝缘子的绝缘性能，一般采用、、，检测周期为年，也可根据运行经验适当延长或缩短周期。
14.绝缘子表面出现破损后，会影响绝缘性能，应及时。
15.玻璃绝缘子绝缘劣化并出现低零值后，会发生。
16.防振锤螺栓松动后会放生位移现象，防振锤移位不仅会，而且还改变，因此应及时复位或更换。
17.雷击形式有、和感应雷击三种。
18.雷击区除重点检查架空地线、接地印下线、接地网、线路型避雷器、消雷器等防雷设施外，还应按周期。
19.树木区重点注意。
20.在改变运行方式过程中，要及时测量导线的和变化，防止发生断线和交叉跨越短路。
21.连接金具的常见缺陷是、和销子短缺。
四、名词解释
1、混凝土
2、基坑边坡
3、盐密
4、灰密
5、反击闪络
6、绕击闪络
五、简答题
1、哪些区域属于特殊区域巡视？
2、风偏故障常见有哪三种形式？
3、输电线路故障有哪六种情况？
4、线路复测的工作要求是什么？
5、和交流输电相比较，直流输电存在哪些优点？
6、预应力钢筋混凝土电杆有哪些优点？
7、什么叫联网？联网有哪些优点？
联网：电力系统之间采用高压输电线路进行联络（联网）。
联网的优点：可以减少系统备用容量，错开高峰负荷，实现跨区域跨流域调节，增强系统稳定性，提高抗冲击负荷的能力，在电力系统之间采用高压输电线路进行联络（联网）。起系统联络作用的输电线路可进行电能的双向传输，实现系统间电能交换和调节。
8、电能生产有何特点？
电能的生产、供电、用电是同时进行的。
自动化程度高
不允许停电或限电
