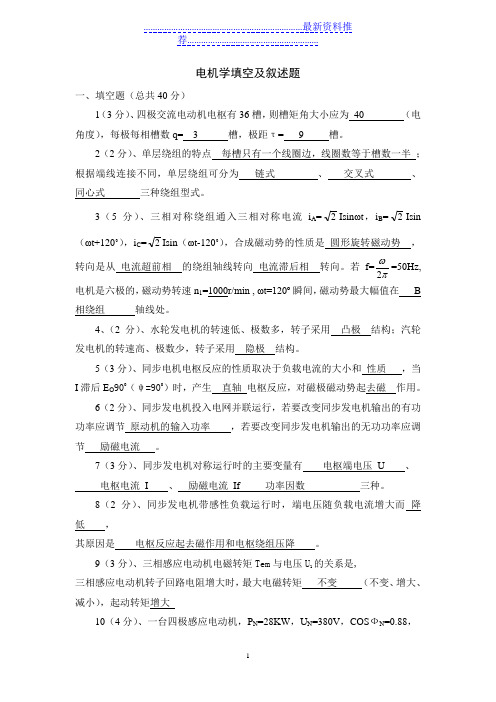

电机学填空及叙述题
一、填空题（总共40分）
1（3分）、四极交流电动机电枢有36槽，则槽矩角大小应为 40 （电
角度），每极每相槽数q= 3 槽，极距τ= 9 槽。
2（2分）、单层绕组的特点 每槽只有一个线圈边，线圈数等于槽数一半 ；根据端线连接不同，单层绕组可分为 链式 、 交叉式 、 同心式 三种绕组型式。
3（5分）、三相对称绕组通入三相对称电流i A =2Isin ωt ，i B =2Isin
（ωt+120?），i C =2Isin （ωt-120?），合成磁动势的性质是 圆形旋转磁动势 ，转向是从 电流超前相 的绕组轴线转向 电流滞后相 转向。若f=π
ω2=50Hz,电机是六极的，磁动势转速n 1= 1000 r/min , ωt=120o瞬间，磁动势最大幅值在 B 相绕组 轴线处。
4、（2分）、水轮发电机的转速低、极数多，转子采用 凸极 结构；汽轮
发电机的转速高、极数少，转子采用 隐极 结构。
5（3分）、同步电机电枢反应的性质取决于负载电流的大小和 性质 ，当
I 滞后E O 900（ψ=900）时，产生 直轴 电枢反应，对磁极磁动势起去磁 作用。
6（2分）、同步发电机投入电网并联运行，若要改变同步发电机输出的有功
功率应调节 原动机的输入功率 ，若要改变同步发电机输出的无功功率应调节 励磁电流 。
7（3分）、同步发电机对称运行时的主要变量有 电枢端电压 U 、
电枢电流 I 、 励磁电流 If 功率因数 三种。
8（2分）、同步发电机带感性负载运行时，端电压随负载电流增大而 降
低 ，
其原因是 电枢反应起去磁作用和电枢绕组压降 。
9（3分）、三相感应电动机电磁转矩Tem 与电压U 1的关系是 ,
三相感应电动机转子回路电阻增大时，最大电磁转矩 不变 （不变、增大、减小），起动转矩增大
10（4分）、一台四极感应电动机，P N =28KW ，U N =380V ，COS ФN =0.88，
ηN=90%，定子为Δ接法，则额定电流I1N= 43.5 A，；直接起动时，起动电流Ist
Δ=6I1N，则Y--Δ起动时，起动电流Ist Y= A。
11（4分）、一台50Hz，八极三相感应电动机，额定转差率S N=0.04，则额定转速n N= n N =（1－S N ）n 1 =（1－0.04）×750=720 转/分；若n=700转/分，则电动机处于S=(n 1 －n)/n 1 =（750－700）/750=0.067 电动机运行状态运行状态。
12（2分）、改变电容分相式单相感应电机转动方向的方法：
和。
13（2分）、同步调相机的实质是空载运行的电动机，过激励时将向电网输送感性无功功率。
14（4分）感应电动机的调速方法有变极调速、变频调速和改变转差率调速三种。
一、填空题（总共40分）
1、（2分）电机绕组的功用是与磁场有相对运动时产生感应电动势，绕组闭路时通过电流，电流与磁场相互作用产生电磁转矩。
2、（3分）、四极交流电动机电枢有36槽，则槽矩角大小应为20 （电角度），每极每相槽数q= 3 槽，极距τ= 9 槽。
3（2分）、某三相交流电机三相交流绕组接上三相电源后，磁动势顺时针方向旋转，对调其中的两根引出线后再接到电源上，磁动势为逆时针旋转，转速不变。
4、（2分）、感应电机根据转子结构的不同分为笼型转子和绕线型
两种。
5、（4分）一台三相感应电动机额定数据为：P N=75KW，n N=975r/min，则电机的极对数P= 3 ，额定运行时的转差率S N= 2.5% 。
6、（3分）、三相感应电动机电磁转矩Tem与电压U1的平方成正比关系,
三相感应电动机转子回路电阻增大时，最大电磁转矩 不变 （不变、增大、减小），起动转矩 增大 （不变、增大、减小）。
《电机学》试卷（A4）
班级 姓名 座号 得分
一、填空题（每空1分，共18分）
2. 一台三相变压器的额定电压U 1N /U 2N =10000/400V,绕组为Y/Δ-11接法，则其
变比为 14.43 。
3．交流电机采用分布绕组目的是 改善磁动势波形 和 电动势波形 。
4． 变压器负载运行时，若负载增大，其铁损为 不变 ，铜损为 增大 。
5． 三相异步电动机拖动恒转矩负载从基频向下的变频调速时，为了保持磁通不变，应保持 U/F 为定值 的条件。
6． 三相异步电动机运行于转差率s=0.02时，电磁功率为10kw ，其转子铜损耗 应为 0.2kw kw ，机械功率应为 9.8kw kw 。
7． 直流电机电枢绕组元件流过的电流是 交 电流，流过正负电刷的电流是 直 电流。
8． 频率为50Hz 的二十四极交流电机，其旋转磁势的同步转速为 250 r/min ，如果频率降为40Hz ，同步转速为 200 r/min 。
9．他励直流电动机的三种电气制动的方法分别为 能耗制动 和 和 反接制动，回馈制动 。
二、选择题（每题2分，共20分）
1、电压互感器的副绕组必须牢固接地，副绕组绝对不允许 。
A 、短路；
2、8极直流电动机采用单波绕组时，并联支路数为 。
C 、2。
3、异步电动机等效电路中附加电阻
上消耗的功率为 。
B 、总机械功率；
4、三相异步电动机拖动恒转矩负载从基频向下的变频调速时，保持 21r S S '
-定值=1f U x
的条件，是属于（）调速。
A、恒转矩；
5、同步电动机的V型曲线中，以下哪一种说法是正确的。
B、电机处于欠励时，功率因数是滞后的；
C、电机处于过励时，功率因数是超前的
6、以下哪一种起动方法是三相鼠笼式异步电动机的起动方法。
A、直接起动；
B、电抗减压起动；
C、星形-三角形起动；
7、变压器带负载运行，随着负载系数的不同，效率在变化，获得最大效率时有。
C、铁耗等于铜耗。
8、他励直流电动机的励磁和负载转矩不变时，降低电源电压，电动机稳定时的转速将
C、下降。
9、在单相变压器中，高压绕组的匝电动势：
B、等于低压绕组的匝电动势；
10、以下哪一种调速方法是三相异步电动机的调速方法。
B、改变定子绕组的极对数；
C、改变供电电源的频率；
D、改变电动机的转差率。
五、问答题：（18分）
1、变压器中主磁通与漏磁通的性质有什么不同？变压器的
R、K X、m R、m X各
K
代表什么物理意义？磁路饱和是否对
R、m X有什么影响？（8分）
m
2、对称三相绕组中通对称的三相电流时，所形成的三相基波合成磁动势的特点是什么？如何改变三相异步电动机的旋转方向？（5分）
3、直流电机中，a E U >或a E U <是判断电机作为发电机还是电动机运行状态的根据，在同步电机中这个结论还正确吗？为什么？决定同步电动机运行于发电机还是电动机运行状态的条件是什么？（5分）
答：在同步电机中该结论不正确。（1 分）
在直流电机中，直流电动势 Ea 和直流电压 U 哪个大，决定了直流电枢电流
的流动方向，从而决定了直流电机的运行状态，而在同步电机中，电动势和电压
均为交流量，Ea 和 U 哪个大并不能决定有功功率的流向。（2 分）
决定同步电机运行于发电机还是电动机状态的条件是，转子励磁磁动势超前
还是滞后于气隙磁通密度。超前时，是发电机状态；滞后时，是电动机状态。Ea
超前于 U 时，为发电机状态；Ea 滞后于 U 时，为发电机状态（2 分）
、 名词解释
1、理想空载转速n 0：T=0 时的转速。
4、三相异步电动机的固有机械特性：工作在额定电压及额定频率下，电动
机按规定的接线方法接线，定子及转子电路不外接电阻（电容或电感）时的机械 特性。
《电机学》试卷（B4）
班级 姓名 座号 得分
一、填空题（每空1分，共17分）
1、直1流电机单叠绕组的并联支路对数 极对数 ,单波绕组的并联支路对数 。1
2、三相交流电机通入三相对称电流产生的磁势具有幅值大小固定不变
及旋转速度为 120 的特点。
4、三相异步电动机有变极和变频和能耗转差的调速方法。
5、变压器主磁通传递电能作用，漏磁通漏抗压降作用。
6、三相异步电动机S=-0.2时，电磁功率 < 零，电动机运行在发电状态。
7、两台
Z （短路阻抗标幺值）不同的变压器并联运行，当负载增加时，短路阻
K
抗标幺值小变压器会先达到满载。
8、从同步电动机V形曲线看出，如果功率因数为落后时，励磁处于欠励
励情况，若略减少其励磁电流，其功率因数会减小，电枢电流会增大。
五、简答题（18分）
1、直流电机空载时主磁通与励磁磁势的关系曲线称为什么曲线？具有什么特点？造成该特点的原因是什么？（6分）
2.分析说明三相异步电机在000, 0, n n n n n <<<>、、三种情况下的运行状态，
(从转差率的大小、电磁转矩的性质以及功率传递的方向来说明电机分别处于什么运行状态)。（6分）
3、什么叫同步电机？其频率、极对数和同步转速之间有什么关系？一台f ＝50Hz ，n ＝3000r/min 的气轮发电机的的极数是多少？一台f ＝50Hz ，2P ＝100的水轮发电机的转速是多少？（6分）
电机学考试试卷A卷 一、填空题（每空1分共40分） 1 构成电机主磁路的主要材料为，其磁导率远远真空的磁导 率，并且随磁路饱和程度的增加而。 2 一台额定频率为50Hz的变压器，接于60Hz、6/5倍变压器额定电压的电网上运行，则磁 路的饱和程度，激磁电流，激磁电抗，漏电抗，铁耗。（填增大、减小或不变） 3 一台三相变压器，额定电压为6000/380V，Y，d联接，其变比为；如果把原边 匝数减少10%，外加电压仍为6000V，此时变压器的副边开路相电压为（忽略漏阻抗压降）。 8 电流互感器副边绝对不允许，电压互感器副边绝对不允许。 9 一台三相同步发电机，极对数为2，定子总槽数为36，双层绕组，则每对极下每相绕组 包括 个线圈组，每个线圈组由个线圈串联组成，一相绕组的最大可能并联支路数为。 10 采用、分布绕组可以削弱绕组电动势与磁动势的高次谐波分量，改善其波形。 为了同时削弱5、7次谐波分量，对于双层绕组，应选取节距等于倍极距。 11 三相同步发电机，定子三相对称绕组流过三相对称电流，则其每相绕组产生的磁动势性 质为 磁动势，而三相绕组的基波合成磁动势性质为磁动势。 12 分析同步发电机电枢反应的性质，可以采用图。 13 从时间概念而言，同步电机功率角是。 14 同步发电机并网运行。若原动机不做调节而调节励磁电流，则同步发电机的输出有功功 率 、输出无功功率；若励磁电流不做调节而调节原动机则同步发电机输出有功功率、输出无功功率（填改变或不变）。 15 变压器的正序电抗负序电抗；同步电机的正序电抗负序电抗（填大于、
小于或等于）。 二、作图题（共30分） 1 做出单相变压器在副边短路情况下的“T ”型等效电路，标注其电阻、电抗参数，并说明 其物理意义。（10分） 2 指出下图所示三相变压器各相原副绕组同名端，并做相量图判断其联接组标号。（10分） 3 一台并联于无限大电网的隐极同步发电机，调节其励磁电流而原动机不做调节，做出此时 的电动势相量图并标明电枢电流和励磁电动势相量的末端变化轨迹（忽略电枢电阻与饱和）。 （5分） 4 一台凸极同步发电机，已知其X d *＝1、X q *＝0.8、U*=1、I*=1、功率因数角φ＝90o，做 出其电动势相量图，并标注d 、q 轴以及励磁电动势相量的具体数值（不考虑磁路的饱和并 忽略电枢电阻）。（5分） 三、计算题（共30分） 1 一台三相变压器， S N =25kV A ，U 1N /U 2N =6/0.4kV ，阻抗电压u k =4%，额定负载时的短路损 耗p kN =300W ， Y ，y0联接， (1) 求短路参数的有名值及标么值；（7分） (2) 负载电流为额定电流的0.6倍且负载为纯电阻性质，求此时的电压调整率。（3分） 2 两台额定电压相同的变压器并联运行，已知：S NI =3000kV A ，u KI =5%；S NII =3000kV A ， u KII =10%。 (1) 总负载为3000kV A 时，两台变压器的负载分别是多少？（2分） (2) 为了不使任一台变压器过载，两台变压器的最大总输出容量是多少。（3分） 3 一台三相交流凸极同步发电机，额定电流100A ，Y 接法，极对数p=3，双层绕组，每相绕 组串联匝数为100匝，同步转速1000转/分钟，基波绕组因数0.9456，三次谐波绕组因数 0.578，空载情况下气隙基波与三次谐波每极磁通量分别为1Φ=0.197Wb 、3Φ=0.003Wb ， 忽略其它高次谐波分量。 (1) 求基波感应电动势的频率；（1分） (2) 空载情况下，求每相绕组基波感应电动势与三次谐波感应电动势的有效值；（2分） (3) 在三相绕组通过三相对称额定电流情况下，求三相绕组合成基波与三次谐波磁动势 的幅值。（2分） 4 一台三相汽轮发电机数据如下，S N =31250kVA ，U N =10.5kV （Y 接），cos ΦN =0.8（滞后），
考 试 卷（ A 卷） 课程名称 电机学 考试学期 07-08/3 得分 适用专业 电气工程及其自动化 考试形式 开卷闭卷半开卷 考试时间长度 120分钟 一、 填空题：（35分） 1. 在国际单位制中，磁场强度单位是___A/m ___________。电磁感应定律的 物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。 2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损 耗。电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。当___可变损耗等于不变损耗_（或_kN p p 0 β= ）___时，变压器效率达最大。 3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______ 尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。 4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组 ___________。各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。___短路电压（标幺值）____小的变压器先达到满载。 5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波 ___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。 6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大 _________。 7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允 许____开路____。 8. 交流电机绕组的短距和分布既可以改善磁动势波形，也可以改善__电势 ____________波形。设电机定子为双层绕组，极距为12槽，为同时削弱
电机学试题及答案 Revised as of 23 November 2020
《电机学（1）》模拟试题 一：填空题（每空3分，共45分） 1．一台变压器加额定电压时，主磁通为φ，空载电流为I0，励磁阻抗为Z m，现将电源的频率从50Hz改变为60Hz，其它情况不变，并假定磁路线性，则现在的磁通φ‘= φ，空载电流I’0= I0，励磁阻抗Z’m= Z m。 2．某变压器带感性负载运行时，若负载电流相同，则cosφ 2 越小，副边电压变化率越，效率越。 3．一台单相变压器，铁芯柱上有三个绕组，已知U 1=330V，W 1 =700匝，为获得 U 2=220V，U 3 =11V，应使W 2 = 匝，W 3 = 匝。若已知绕组W 1 开路， ì 3=10∠100A，忽略励磁电流，则ì 2 = A。 4．拖动恒转矩负载运行的并励直流电动机，若减弱磁通，电枢电流 将。 5．交流电机绕阻高次谐波电势，如5次和7次谐波，可以通过 的方法大大削弱。 6．三相同步电机，定子上A、B两导体空间相隔200机械角度，该电机接于50Hz三相交流电源，同步转速为750r/min，则A、B两导体的空间电角度为。 二、（8分） 图1所示为三相变压器接线图，画出电动势向量图，并确定其连接组别。
三、（27分） 一台三相电力变压器额定容量S=1000 kVA，额定电压U1N/U2N=10000/3300V，Y，d11连接组，每相短路阻抗Z k=+，该变压器原边接额定电压，副边带Δ接对称负载，每项负载阻抗Z L=50+j85Ω，计算： （1）变压器原边线电流； （2）副边线电流； （3）副边线电压； （4）电压调整率 四、（10分） 一台他励直流电动机，P N=22KW，I N=115A，U N=220V，n N=1500r/min电枢回 路总电阻R a=Ω（包括了电刷回路的接触电阻），忽略M0，要求把转速降到
期末 考 试 卷（ A 卷） 课程名称 电机学 考试学期 07-08/3 得分 适用专业 电气工程及其自动化 考试形式 开卷闭卷半开卷 考试时间长度 120分钟 一、 填空题：（35分） 1. 在国际单位制中，磁场强度单位是___A/m ___________。电磁感应定律的 物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。 2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损 耗。电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。当___可变损耗等于不变损耗_（或_kN p p 0 β= ）___时，变压器效率达最大。 3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______ 尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。 4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组 ___________。各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。___短路电压（标幺值）____小的变压器先达到满载。 5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波 ___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。 6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大 _________。 7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允 许____开路____。
电机学主要知识点复习提纲 一、直流电机 A. 主要概念 1. 换向器、电刷、电枢接触压降2 U b 2. 极数和极对数 3. 主磁极、励磁绕组 4. 电枢、电枢铁心、电枢绕组 5. 额定值 6. 元件 7. 单叠、单波绕组 8. 第1节距、第2节距、合成节距、换向器节距 9. 并联支路对数a 10. 绕组展开图 11. 励磁与励磁方式 12. 空载磁场、主磁通、漏磁通、磁化曲线、每级磁通 13. 电枢磁场 14. （交轴、直轴）电枢反应及其性质、几何中性线、物理中性线、移刷 15. 反电势常数C E、转矩常数C T 16. 电磁功率P em 电枢铜耗p Cua
励磁铜耗 p Cuf 电机铁耗 p Fe 机械损耗 p mec 附加损耗 p ad 输出机械功率 P 2 可变损耗、不变损耗、空载损耗 17. 直流电动机（DM ）的工作特性 18. 串励电动机的“飞速”或“飞车” 19. 电动机的机械特性、自然机械特性、人工机械特性、硬特性、 软特性 20. 稳定性 21. DM 的启动方法：直接启动、电枢回路串电阻启动、降压启动； 启动电流 22. DM 的调速方法：电枢串电阻、调励磁、调端电压 23. DM 的制动方法：能耗制动、反接制动、回馈制动 B. 主要公式： 发电机：P N ＝U N I N (输出电功率) 电动机：P N ＝U N I N ηN (输出机械功率) 反电势： 60E a E E C n pN C a Φ==
电磁转矩： em a 2T a T T C I pN C a Φπ== 直流电动机（DM ）电势平衡方程：a a E a a U E I R C Φn I R =+=+ DM 的输入电功率P 1 ： 12 ()()a f a f a a a f a a a f em Cua Cuf P UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++ 12em Cua Cuf em Fe mec ad P P p p P P p p p =++=+++ DM 的转矩方程：20d d em T T T J t Ω --= DM 的效率：2111 2100%100%(1)100%P P p p P P P p η-∑∑= ?=?=-?+∑ 他励DM 的转速调整率： 0N N 100%n n n n -?=? DM 的机械特性：em 2 T j a j a a ) (T ΦC C R R ΦC U ΦC R R I U n E E E +-=+-= . 并联DM 的理想空载转速n 0： 二、变压器 A. 主要概念 1. 单相、三相；变压器组、心式变压器；电力变压器、互感器； 干式、油浸式变压器 2. 铁心柱、轭部 3. 额定容量、一次侧、二次侧 4. 高压绕组、低压绕组

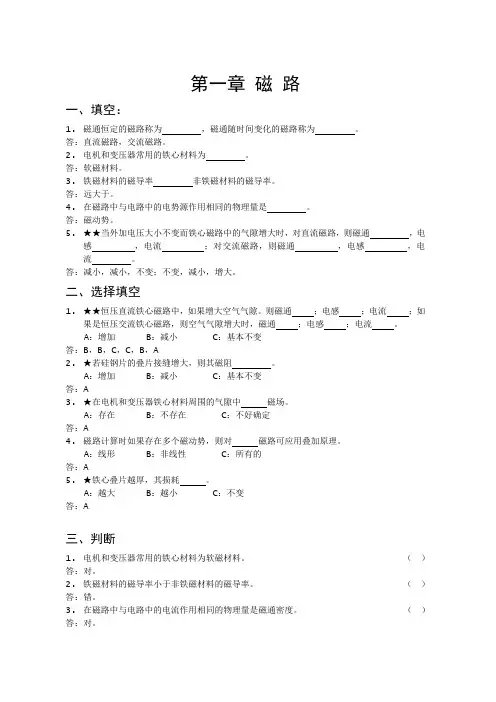

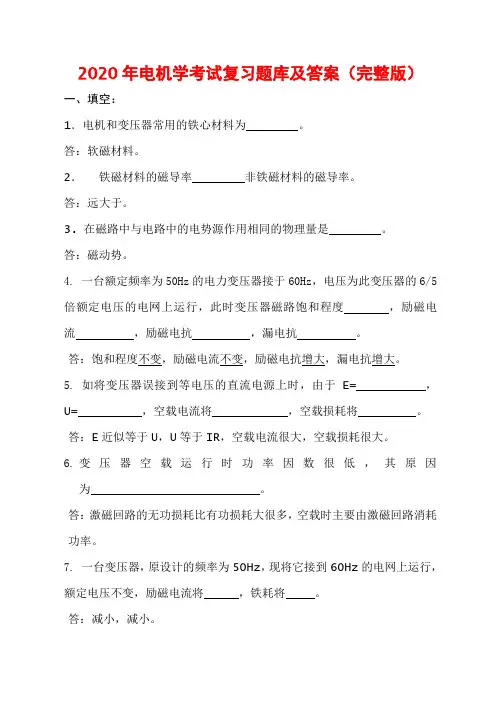

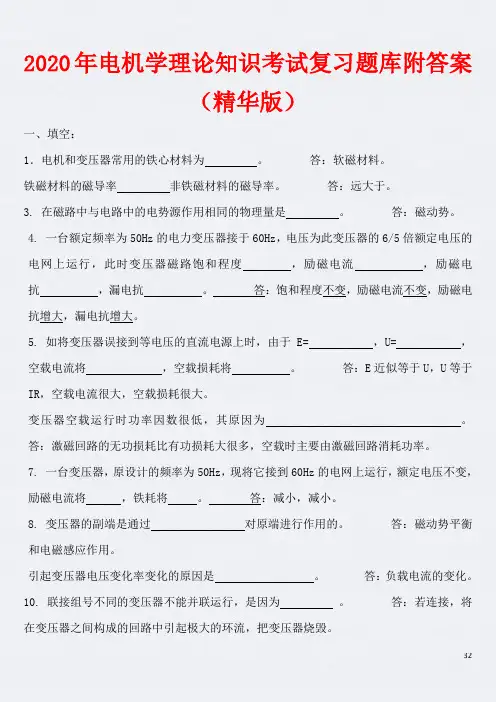

第一章磁路 一、填空： 1.磁通恒定的磁路称为，磁通随时间变化的磁路称为。 答：直流磁路，交流磁路。 2.电机和变压器常用的铁心材料为。 答：软磁材料。 3.铁磁材料的磁导率非铁磁材料的磁导率。 答：远大于。 4.在磁路中与电路中的电势源作用相同的物理量是。 答：磁动势。 5.★★当外加电压大小不变而铁心磁路中的气隙增大时，对直流磁路，则磁通，电 感，电流；对交流磁路，则磁通，电感，电流。 答：减小，减小，不变；不变，减小，增大。 二、选择填空 1.★★恒压直流铁心磁路中，如果增大空气气隙。则磁通；电感；电流；如 果是恒压交流铁心磁路，则空气气隙增大时，磁通；电感；电流。 A：增加 B：减小 C：基本不变 答：B，B，C，C，B，A 2.★若硅钢片的叠片接缝增大，则其磁阻。 A：增加 B：减小 C：基本不变 答：A 3.★在电机和变压器铁心材料周围的气隙中磁场。 A：存在 B：不存在 C：不好确定 答：A 4.磁路计算时如果存在多个磁动势，则对磁路可应用叠加原理。 A：线形 B：非线性 C：所有的 答：A 5.★铁心叠片越厚，其损耗。 A：越大 B：越小 C：不变 答：A 三、判断 1.电机和变压器常用的铁心材料为软磁材料。（）答：对。 2.铁磁材料的磁导率小于非铁磁材料的磁导率。（）答：错。 3.在磁路中与电路中的电流作用相同的物理量是磁通密度。（）答：对。
