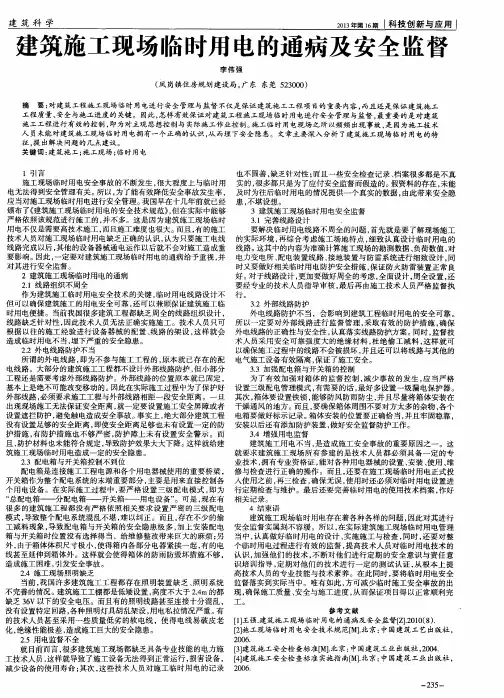

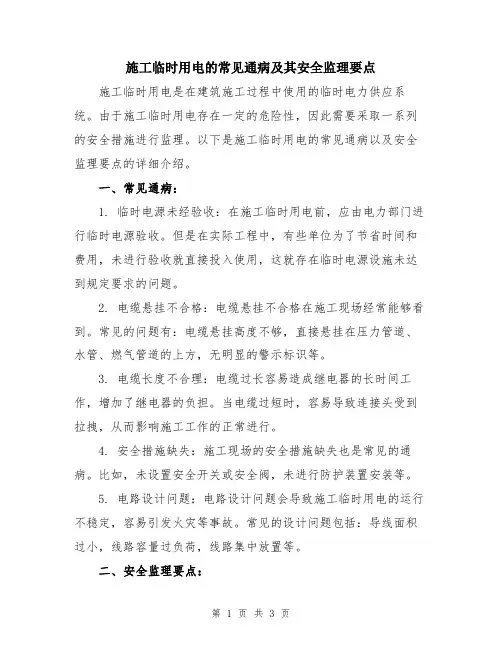

建筑施工现场临时用电的通病及防治措施内容提要：本文旨在对施工现场临时用电的常见通病进行分析，探讨防治措施，以促进施工现场临时用电的安全管理，保障施工安全。
关键词：临时用电技术规范安全管理
《施工现场临时用电安全技术规范》（JGJ46-2005）已经颁布执行十多年了，但从施工现场的检查情况看，距规范的要求相差甚远，不规范的地方还很多，不安全的因素随处可见。究其原因主要是：客观上施工现场的临时用电是一项技术性强，实施难度较大的项目，它存在临时性强、用电量变化大、设备流动位置不确定、环境差、危险性大等因素。同时施工管理人员素质差，安全意识淡薄，专业电气技术人员缺乏；施工组织设计（方案）编写不全面，针对性不强，不能指导施工；现场电器设备没有及时进行检查、维修、更换，而是照般硬套旧工程项目的用电线路、电器设备；电工没有严格、认真地执行规范、标准的规定，仍然按照习惯进行临时用电的安装、使用。
一、临时用电的施工组织设计
建筑施工临时用电组织设计是建筑施工用电安全技术的核心组成部分，其宗旨是用以指导建造一个既能够确保施工用电安全，又能够兼顾施工用电方便的临时用电工程。因此，规范规定建筑施工工地应该结合现场的特征，单独编制临时用电组织设计，其内容包括：现场勘测计算、负荷计算、变电所设计、配电线路设计、配电装置设计、接地设计、防雷设计、外电防护措施、安全用电与电气防火措施、
施工用电工程设计施工图等，应当做到通盘考虑，精心设计，周密布置，使其成为具有真正实际指导意义的设计，并经技术负责人审核，主管部门批准后，督促施工人员严格执行、实施。
二、配电线路
规范规定施工现场临时用电工程必须采用TN-S系统，设置
专用的保护零线，三级配电、两级及其以上保护，确保“一机一闸一
箱一漏”。现场临时用电工程的配电线路自配电室或总配电箱开始敷设，
施工现场用电必须采用TN-S系统，设置专用的保护零线，
工作零线与保护零线必须严格分开。如果发生工作零线与保护零线错接，将导致设备外壳带电的危险，危及操作人员的人身安全。笔者根据多年来对施工现场安全检查的情况发现接零保护由于得不到施工
单位全面清晰的认识和重视，而导致施工现场临时用电存在安全隐患，主要问题是：部分工地接零保护不规范，现场人员认识模糊，保护零线没有自始至终引到开关箱及用电设备不带电的外露部分；保护零线没有重复接地或重复接地不符合要求；接地电阻没有进行摇表测试；保护零线选用的材料和截面不符合要求；未采用绿/黄双色线加以标
识区别。
三、配电箱、开关箱
施工现场的配电箱是电源与用电设备之间的中枢环节，而开
关箱是配电系统的末端，是用电设备的直接控制装置。规范要求配电箱应作分级设置，即在总配电箱下设分配电箱，分配电箱以下设开关
