S—38
碎石（卵石）压碎值
压碎指标值试验记录表
委托单位: 合同段号: 材料名称:
委托编号: 工程名称: 材料用途:
委托日期: 进场数量: 试验日期:
试验: 复核: 负责人: 单位: 驻地监理:
检验名称：碎石或卵石压碎值指标试验. 试验依据：JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》 主要仪器：1、压力试验机（荷载300KN）； 2、压碎指标测定仪 3、称－称量5Kg,感量5g； 4、试验筛－筛孔公称直径为10.0mm和20.0mm的方孔筛各 一只。 注意事项：1、标准试样一律采用公称粒级为10.0~20.0mm的颗粒，并 在风干状态下进行试验。 2、对多种岩石组成的卵石，当其公称粒径大于20.0mm颗粒 的岩石分与10.0~20.0mm粒级有显著差异时，应将大于 20.0mm的颗粒应经人工破碎后，筛取10.0mm以下及 20.0mm标准粒级另外进行压碎值指标试验 3、将缩分后的样品先筛除试样中的公儿粒径10.0mm以下 及20.0mm的颗粒。再用针状和片状规准仪剔除针状和片状颗粒，然后称取每份3Kg的试样3份备用。 4、试验完毕必须清理试验现场。 试验步骤：1、置圆筒于底盘上，取试样一份，分二层装入圆筒。每装 完一层试样后，在底盘下面垫放一直径为10mm的圆钢筋，将筒按信，左右交替颠击地面各25下。第二层颠实后，试样表面距盘底的高度应控制为100mm左右。 2、整平筒内试样表面，把加压头装好（注意应使加压头保
持平衡），放到试验机上在160~300s内均匀地加荷到200KN，稳定5s,然后卸荷，取出测定筒。倒出筒中的试样并称其质量（m0）,用公称直径为2.50mm的方孔筛筛除被压碎的细粒，称量剩留在筛上的试样质量（m1）。 计算方式：碎石的压碎值指标按下式计算；精确至1% δa＝m0－m1/m0×100% 式中 δa－压碎指标值（%）； m0－试样的质量(g)； m1-压碎试验后筛余的试样质量（g）； 试验结果：以三次试验结果的算术平均值作为压碎指标测定值。
粗集料压碎值试验 (T 0316—2005) 一、目的与适用范围 集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。 二、仪具与材料 1、石料压碎值试验仪:由内径150?、两端 开口的钢制圆形试筒、压柱和底板组成，其形状 和尺寸见下面得的和表。试筒内壁、压柱的底面 及底板的上表面等与石料接触的表面都应进行热 处理，使表面硬化，达到维氏硬度65?并保持光 滑状态。压碎指标值测定仪 (尺寸单位:?) 试筒、压柱和底板尺寸表 部位符号名称尺寸(?) 内径 A 150?0.3
试筒高度 B 125,128 壁厚 C ?12 压头直径 D 149?0.2 压柱压杆直径 E 100,149 压柱总长 F 100,110 压头厚度 G ?25 直径 H 200,220 底板 I 厚度(中间部分) 6.4?0.2 边缘厚度 J 10?0.2 2、金属棒:直径10?，长450?,600?，一端加工成半球形。 3、天平:称量2?,3?，感量不大于1g。 4、标准筛:筛孔尺寸13.2?、9.5?、2.36?方孔筛各一个。 5、压力机:500kN，应能在1Omin内达到400kN。 6、金属筒:圆柱形，内径112.0?，高179.4?，容积1767?3。 三、试验准备 1、采用风干石料用13.2?和9.5?标准筛过筛，取9.5?,13.2?的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100?，烘干时间不超过4h。试验前，石料应冷却至室温。 2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100?。 在金属筒中确定石料数量的方法如下: 将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表
碎石或卵石压碎值检验细则 一、依据标准：《普通混凝土用砂、石质量及检验方法标准》（JGJ 52－2006）。 二、仪器设备：1、压力试验机，荷载300kN； 2、压碎指标值测定仪； 3、秤称量5kg，感量5g； 4、试验筛筛孔公称直径为10.0mm和 20.0mm的方孔筛各一只。 三、试样制备：参照《碎石或卵石取样及试样准备方法》，标准试样一律应采用公称粒级为10.0～20.0mm的颗粒，并在风干状态下进行试验。将缩分后的样品先筛除试样中公称粒径10.0mm以下及20.0mm以上的颗粒，再用针状和片状规准仪剔除其针状和片状颗粒，然后称取每3kg的试样3份备用。 四、试验步骤： 1、置圆筒于底盘上，取试样一份，分二层装入筒内，每装完一层试样后，在底盘下面垫放一直径为10mm的圆钢
筋，将筒按住，左右交替颠击地面各25下。第二层颠实后，试样表面距盘底的高度应控制在100mm 左右。 2、整平筒内试样表面，把加压头装好（注意应使加压头保持平正），放到试验机上在160－300s 内均匀地加荷到200kN ，稳定5s ，然后卸荷，取出测定筒，倒出筒中试样并称其质量（m 0），用公称直径为2.50mm 的方孔筛筛除被压碎的细粒，称量剩留在筛上的试样质量（m 1）。 五、试验结果计算： 1、 碎石或卵石的压碎指标值δa 应按下式计算（精确至 0.1％）； δa ＝ ×100（％） （1） 式中：m 0――试样的重量（g ）； m 1――压碎试验后筛余的试样重量（g ）。 2、对多种岩石组成的卵石，应对公称粒径20.0mm 以下m 0－m 1 m 0
和20.0mm 以上粒级的标准粒级（10.0～20.0mm ）分别进行检验，则其总的压碎值δa 应按下式计算： δa= ×100（%） （2） 式中：a 1 、a 2――试样中20mm 以下和20mm 以上两粒级的颗粒含量百分率； δa 1、δa 2――两粒级以标准粒级试验的分计压碎指 标值（％）。 以三次试验结果的算术平均值作为压碎指标测定值。 a 1δa 1+a 2δa 2 a 1+a 2

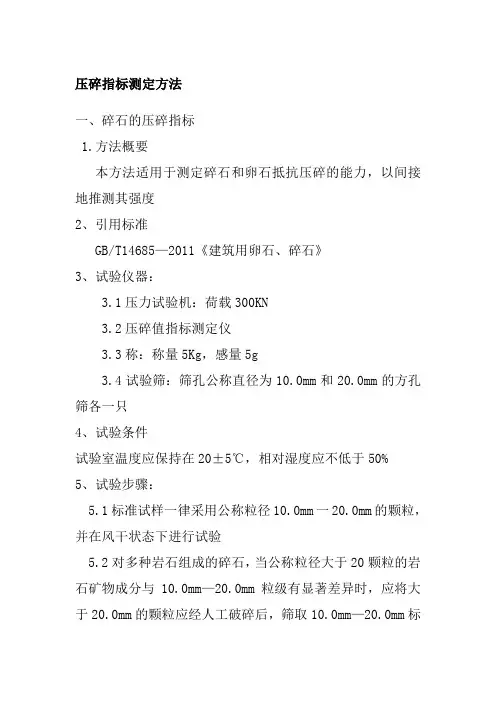

7.13 碎石或卵石的压碎值指标试验 7. l3. 1本方法适用于测定碎石或卵石抵抗压碎的能力, 以间接地推测其相应的强度。 7. 13. 2压碎值指标试验应采用下列仪器设备: 1. 压力试验机一荷载300kN 2. 压碎值指标测定仪(图7. 1 3.2) 3. 秤一称量5k g,感量5g 4. 试验筛一筛孔公称直径为10.0mm和20.0mm的方孔筛各一只 图7·13.2 压碎值指标测定仪 1一圆简 2一底盘 3一加压头 4一手把 5一把手 7. 13. 3试样制备应符合下列规定: 1.标准试样一律采用公称粒级10.0~20.0mm 的颗粒并在风干状态下进行试验。 2.对多种岩石组成的卵石,当其公称粒径大于20.0mm颗粒的岩石矿物成分 与10.0~20.0mm 粒级有显著差异时,应将大于20.mm的颗粒应经人工破碎后, 筛取10.0~ 20.0mm 标准粒级另外进行压碎值指标试验。 3. 将缩分后的样品先筛除试样中公称粒径10.0mm以下及20.0mm以上的颗粒,再用针状和片状规准仪剔除针状和片状颗粒,然后称取每份3kg的试样3份备用。 7. 13. 4压碎值指标试验应按下列步骤进行: 1.置圆简于底盘上,取试样一份,分二层装入圆筒。每装完一层试样后,在底盘下面垫放一直径为10mm的圆钢筋,将筒按住,左右交替颠击地面各25下。第二层颠实后,试样表面距盘底的高度应控制为100mm左右。
2.整平筒内试样表面,把加压头装好(注意应使加压头保持平正),放到试验 机上在160~300秒内均匀地加荷到200kN, 稳定5秒,然后卸荷,取出测定筒。倒出 筒中的试样并称其质量(mo),用公称直径为2.5mm的方孔筛筛除被压碎的细粒,称 量剩留在筛上的试样质量(m1)。 7. 13. 5碎石或卵石的压碎值指标δa，应按下式计算(精确至0.1%): δa=(m0-m1)/m0 X100% 式中δa —压碎值指标(%) M0 —试样的质量(g) m1 —压碎试验后筛余的试样质量 (g) 多种岩石组成的卵石, 应对公称粒径20.0mm以下和20.0mm以上的标准粒级 (10.0~20.0mm)分别进行检验,则其总的压碎值指标δa应按下式计算: δa= (a1δa1+a2δa2)/(a1+a2) X100% 式中δa —总的压碎值指标(%) a1,、a2 —公称粒径20.0mm以下和20.0mm以上两粒级的颗粒含量百分率; δa1、δa2 —两粒级以标准粒级试验的分计压碎值指标(%)。 以三次试验结果的算术平均值作为压碎指标测定值。 根据JGJ52-2006普通混凝土用砂、石质量及检验方法检测标准： 卵石：混凝土强度等级压碎值指标（%） C40~C60 〈=12 〈=C35 〈=16 碎石：岩石品种混凝土强度等级压碎值指标（%） 沉积岩 C40~C60 〈=10 〈=C35 〈=16 变质岩或深成的火成岩 C40~C60 〈=12 〈=C35 〈=20 喷出的火成岩 C40~C60 〈=13 〈=C35 〈=30
粗集料压碎值试验 1目的与适用范围 集料压碎值用于衡量石料在逐渐增 加的荷载下抵抗压碎的能力，是衡量石 料力学性质的指标，以评定其在公路工 程中的适用性。 2仪具与材料 (1)石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见图T 0316-1和表T 0316-1。试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65。并保持光滑状态。 图T0316-1 压碎指标值测定仪 (尺寸单位：㎜) 表T 0316-1试筒、压柱和底板尺寸
部位符号名称尺寸(㎜) 试筒A B C 内径 高度 壁厚 150±0.3 125～128 ≥12 压柱D E F G 压头直径 压杆直径 压柱总长 压头厚度 149±0.2 100～149 100～110 ≥25 底板H I J 直径 厚度(中间部 分) 边缘厚度 200～220 6.4±0.2 10±0.2 (2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。 (3)天平：称量2㎏～3㎏，感量不大于1g。 (4)标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各
一个。 (5)压力机：500kN，应能在1Omin内达到400kN。 (6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。 3试验准备 3.1采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。试验前，石料应冷却至室温。 3.2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。 在金属筒中确定石料数量的方法如下： 将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。称取量筒中试样质量(m0)。以相同质量的试样进行压碎值的平行试验。
一．目的 检测石子各项指标，指导检测人员按标准操作，确定石子的规格和类别，保证检测结果科学、准确。 二．检测参数及执行标准 颗粒级配、表观密度、堆积密度、紧密密度、空隙率、含泥量、泥块含量、压碎指标值、针片状颗粒含量等。 执行标准：GB50204-2002（2011年版）《混凝土结构工程施工质量验收规范》7.2.5条 GB/T14685-2011《建设用卵石、碎石》。 JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》 三．适用范围 适用于建设工程中水泥混凝土及其制品。 四．职责 检测员必须执行国家标准，按照标准操作，随时作好试验记录，填写检测报告，并对数据负责。 五．样本大小及抽样方法 在料堆上取样时，应均匀在料堆顶部，中部和底部的五个部位，铲除表面，然后由各部位抽取大致相等的石子15份，组成一组样品。大型运输工具的，以400m3或600t为一验收批，用小型工具运输时，以200m3或300t 为一验收批。不足上述数量以一批论。规格产地相同。取样数量不少于80kg。六．仪器设备 1.鼓风烘箱：温度控制在（105±5）℃；
2.台秤：称量10kg，感量1g； 3. 摇筛机 4. 针状规准仪与片状规准仪； 5. 受压试模 (测定压碎值); 6．WE-300B压力试验机:量程300 kN.,示值相对误差2 %; 7．方孔筛：孔径为75μm-90 mm的筛共14只,并附有筛底和筛盖; 8．垫棒：直径10 mm、长500 mm、直径16 mm、长600 mm，的圆钢； 9．容量筒；10L、20L 10. 广口瓶：1000 mL，磨口，带玻璃片； 11. 温度计、搪瓷盘、毛巾、毛刷、直尺，小铲等。 七．环境条件 操作室：20 ±5℃。 八．检测步骤及数据处理 1. 颗粒级配 准备好试验用的工具，检查仪器设各的状态是否正常。根据最大粒径称取规定数量的样品，精确到1g。将试样倒入按孔径大小从上到下组合的套筛，然后用摇筛机筛分10分钟。取下套筛，按筛孔大小顺序再逐个用手筛，筛至每分种通过量小于试样总量%为止。通过颗粒并入下一号筛中，并和下一号筛中的试样一起过筛，这样顺序进行，直至各号筛全部筛完为止。称出各号筛的筛余量，精确到1g。 a.计算分计算余百分率：各号筛的筛余量与试样总质量之比，计算精确至%。
关于碎石压碎值是否换算的回复 类别：[工程建设]留言编号:【70205】留言人：秦波2013-06-16 22:19 尊敬的专家：你好！关于JTG+E42-2005《公路工程集料试验规程》中压碎值是否转换的问题，T梁C50配合比压碎值是≤20，在试验中是否换算的问题，在压碎值试验最后部分，只是提出了关于对“2003年颁布的《水泥混凝土路面施工技术规范》中粗集料的压碎指标是以原T0315为基准的，在该规范下次修订以前，可采用本方法T0316试验后，利用图T0316-2的相关关系式y=0.816x-5换算得到”。由于目前施工周边范围内的在不转换的情况下压碎值均在20以上。如果不转换，不能满足规范要求，就不能进行施工。我想请问一下，T梁C50配合比压碎值是否转换？如不能进行换算，有什么办法进行处理？很急！！！！谢谢！ 答：您好，本栏目工作人员就您的问题向部公路局进行了相关咨询，答复如下： 《公路工程集料试验规程》(JTG E42-2005)中规程T316的条纹说明中给出集料压碎值的转换公式，是因为《公路水泥混凝土路面施工技术规范》(JTG F30-2003)中对集料压碎值的要求是根据原规程中的T315确定的，在《公路工程集料试验规程》(JTG E42-2005)中已经取消了T315，为保持规范的连贯性，需要提出过渡期的技术措施。
现行《公路桥梁施工技术规范》(JTG/T F50-2011)于2011年发布，在修订过程中，对集料压碎值的要求是根据按《公路工程集料试验规程》(JTG E42-2005)中规程T316的试验结果确定的，因此，使用中不应再对集料压碎值进行换算。 [本栏编辑]2013-06-27 10:53
粗集料压碎值试验公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
粗集料压碎值试验 一、目的与适用范围 集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。 二、仪具与材料 1、石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见下面得的和表。试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65°并保持光滑状态。压碎指标值测定仪 (尺寸单位：㎜) 3、天平：称量2㎏～3㎏，感量不大于1g。 4、标准筛：筛孔尺寸㎜、㎜、㎜方孔筛各一个。 5、压力机：500kN，应能在1Omin内达到400kN。 6、金属筒：圆柱形，内径㎜，高㎜，容积1767㎝3。 三、试验准备 1、采用风干石料用㎜和㎜标准筛过筛，取㎜～㎜的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。试验前，石料应冷却至室温。 2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。 在金属筒中确定石料数量的方法如下： 将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。称取量筒中试样质量(m0)。以相同质量的试样进行压碎值的平行试验。 四、试验步骤 1、将试筒安放在底板上。 2、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。 3、将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。

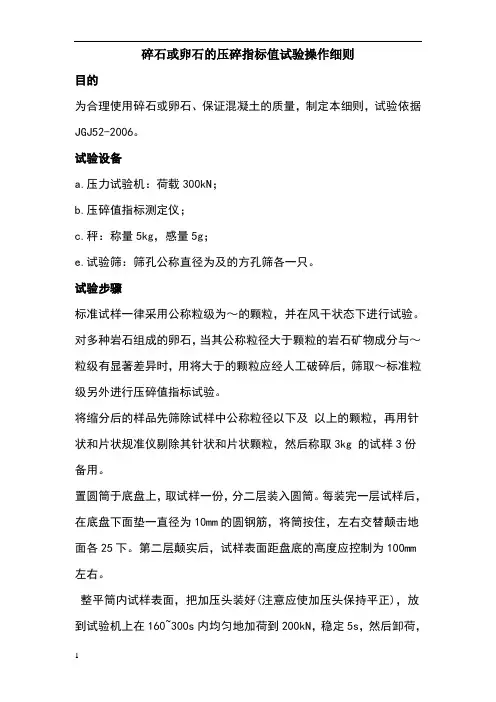

碎石或卵石的压碎指标值试验操作细则 1.0目的 为合理使用碎石或卵石、保证混凝土的质量，制定本细则，试验依据JGJ52-2006。 2.0试验设备 a.压力试验机：荷载300kN； b.压碎值指标测定仪； c.秤：称量5kg，感量5g； e.试验筛：筛孔公称直径为10.0mm及20.0mm的方孔筛各一只。 3.0试验步骤 3.1标准试样一律采用公称粒级为10.0～20.0mm的颗粒，并在风干状态下进行试验。 3.2对多种岩石组成的卵石，当其公称粒径大于20.0mm颗粒的岩石矿物成分与10.0～20.0mm粒级有显著差异时，用将大于20.0mm的颗粒应经人工破碎后，筛取10.0～20.0mm标准粒级另外进行压碎值指标试验。 3.3将缩分后的样品先筛除试样中公称粒径10.0mm以下及20.0mm 以上的颗粒，再用针状和片状规准仪剔除其针状和片状颗粒，然后称取3kg 的试样3份备用。 3.4置圆筒于底盘上，取试样一份，分二层装入圆筒。每装完一层试样后，在底盘下面垫一直径为10mm的圆钢筋，将筒按住，左右交替颠击地面各25下。第二层颠实后，试样表面距盘底的高度应控制为100mm左右。
3.5 整平筒内试样表面，把加压头装好(注意应使加压头保持平正)，放到试验机上在160~300s 内均匀地加荷到200kN ，稳定5s ，然后卸荷，取出测定筒。倒出筒中的试样并称其重量（m 0），用公称直径为 2.50mm 的方孔筛筛除被压碎的细粒，称量剩留在筛上的试样重量(m 1)。 4.0结果计算 碎石或卵石的压碎值指标δ0，应按下式计算（精确至0.1%）： 式中 δ0—压碎值指标（%）； m 0—试样的质量（g ）； m 1—压碎试验后筛余的试样质量（g ）。 多种岩石组成的卵石，应对公称粒径20.0mm 以下和20.0mm 以上的 标准粒级（10.020.0mm ）分别进行检验，则其总的压碎值指标δ0应按下式计算： 式中 δа—总的压碎值指标（%）； а1、а2—公称粒径20.0mm 以下和20.0mm 以上两粒级的颗粒含量百分率； δ а1、δа2—两粒级以标准粒级试验的分计压碎值指标（%）。 以三次试验结果的算术平均值作为压碎值指标测定值。 %1000 100?-=m m m δ%1002 12 211?+-=ααδαδαδααa
粗集料压碎值试验 一、目的与适用范围 集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。 二、仪具与材料 1、石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见下面得的和表。试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65°并保持光滑状态。压碎指标值测定仪 (尺寸单位：㎜) 3、天平：称量2㎏～3㎏，感量不大于1g。 4、标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。 5、压力机：500kN，应能在1Omin内达到400kN。 6、金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。 三、试验准备 1、采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。试验前，石料应冷却至室温。 2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。 在金属筒中确定石料数量的方法如下： 将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。称取量筒中试样质量(m0)。以相同质量的试样进行压碎值的平行试验。 四、试验步骤 1、将试筒安放在底板上。
2、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。 3、将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。 4、开动压力机，均匀地施加荷载，在10 min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。 5、将试模从压力机上取下，取出试样。 6、用2.36㎜标准筛筛分经压碎的全部试样，可分几次筛分，均需筛到在 1min内无明显的筛出物为止。 7、称取通过2.36㎜筛孔的全部细料质量(m1)，准确至1g。 五、计算 石料压碎值按式（1)计算，精确至O.1％。 (1) 式中：——石料压碎值(％)； m1——试验前试样质量(g)； m0——试验后通过2.36㎜筛孔的细料质量(g)。 六、报告 以3个试样平行试验结果的算术平均值作为压碎值的测定值。
T 0316—2005粗集料压碎值试验 1目的与适用范围 集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。 2仪具与材料 (1)石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见图T 0316-1和表T 0316-1。试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65。并保持光滑状态。 (2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。 (3)天平：称量2㎏～3㎏，感量不大于1g。 (4)标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。 (5)压力机：500kN，应能在1Omin内达到400kN。 (6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝。 3试验准备 3.1采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。试验前，石料应冷却至室温。 3.2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。 在金属筒中确定石料数量的方法如下： 将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。称取量筒中试样质量(m0)。以相同质量的试样进行压碎值的平行试验。 4试验步骤 4.1将试筒安放在底板上。 4.2将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。 4.3将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。 4.4开动压力机，均匀地施加荷载，在10min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。 4.5将试模从压力机上取下，取出试样。 4.6用2.36㎜标准筛筛分经压碎的全部试样，可分几次筛分，均需筛到在1min内无明显的筛出物为止。 4.7称取通过2.36㎜筛孔的全部细料质量(m1)，准确至1g。 5计算 石料压碎值按式(T0316-1)计算，精确至O.1%。 Qa‘=m1/m0×100 (T0316-1) 式中：Qa’——石料压碎值(%)； m1——试验后通过2.36㎜筛孔的细料质量(g)； m0——试验前试样质量(g)。 6报告 以3个试样平行试验结果的算术平均值作为压碎值的测定值。 常用在房屋建设和公路建设的基层底基层的施工检测。
细集料压碎值试验 一、术语解释 1.1细集料fine aggregate 在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂（包括机制砂）及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。 二、参考规范 《公路工程集料试验规程》（JTG E42-2005） 《建筑用砂》（GB/T 14684-2001） 三、目的与适用范围 细集料压碎指标用于衡量细集料在逐渐增加的荷载下抵抗压碎的能力，以评定其在公路工程中的适用性。 四、仪器设备 (1)压力机：量程50kN～1000kN，示值相当误差2％，应能保持1kN／s的加荷速率。 (2)天平：感量不大于1g。 (3)标准筛。 (4)细集料压碎指标试模：由两端开口的钢制圆形试筒、加压块和底板组成，其形状和尺寸见图1，压头直径75㎜，金属筒试模内径77㎜，试模深70㎜。试筒内壁、加压头的底面及底板的上表面等与石料接触的表面都应进行热处理硬化，并保持光滑状态。 (5)金属捣棒：直径10㎜，长500㎜，一端加工成半球形。 图1 细集料压碎指标试模(尺寸单位：㎜) a)圆筒；b)底盘；c)加压头
五、试验操作流程图 六、试验步骤 6.1试验准备 6.1.1采用风干的细集料样品，置烘箱中于105℃±5℃条件下烘干至恒重，通常不超过4h，取出冷却至室温。后用4.75㎜、2.36㎜至0.3㎜各档标准筛过筛，去除大于4.75㎜部分。分成4.75㎜～2.36㎜、2.36㎜~1.18㎜、1.18㎜~0.6㎜、0.6㎜~0.3㎜4组试样，各组取1000g备用。 6.1.2称取单粒级试样330g。准确至1g。将试样倒入已组装成的试样钢模中，使试样距底盘面的高度约为50㎜。整平钢模内试样表面，将加压头放人钢模内，转动1周。使其与试样均匀接触。 6.2操作步骤 6.1将装有试样的试模放到压力机上。注意使压头摆平，对中压板中心。 6.2开动压力机，均匀地施加荷载，以500N／s的速率，加压至25kN，稳压5s，以同样的速率卸荷。 6.3将试模从压力机上取下，取出试样，以该粒组的下限筛孔过筛(如对4.75㎜~2.36 ㎜以2.36㎜标准筛过筛)。称取试样的筛余量(m 1)和通过量(m 2 )，准确至1g。 七、计算与评定： 7.1计算
粗集料压碎值试验 （T 0316—2005） 一、目的与适用范围 集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。 二、仪具与材料 1、石料压碎值试验仪：由内径150㎜、两端 和尺寸见下面得的和表。试筒内壁、压柱的底面 及底板的上表面等与石料接触的表面都应进行热 处理，使表面硬化，达到维氏硬度65°并保持光 滑状态。压碎指标值测定仪 (尺寸单位：㎜) 试筒、压柱和底板尺寸表 2、金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。 3、天平：称量2㎏～3㎏，感量不大于1g。
4、标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。 5、压力机：500kN，应能在1Omin内达到400kN。 6、金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。 三、试验准备 1、采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。试验前，石料应冷却至室温。 2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。 在金属筒中确定石料数量的方法如下： 将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。称取量筒中试样质量(m0)。以相同质量的试样进行压碎值的平行试验。 四、试验步骤 1、将试筒安放在底板上。 2、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀
粗集料压碎值试验 （T0316-2005） 1 目的与适用范围 集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，间接地推测其相应的强度，以评定其在公路工程中的适用性。 2 仪具与材料 2.1 压力试验机:荷载500kN以上，应能在10min内达到400kN。 2.2 压碎指标值测定仪（尺寸见下表） 2.3 标准筛: 筛孔尺寸分别为1 3.2mm、9.5mm、2.36mm。 2.4 天平：称量2kg-3kg，感量不大于1g。 2.5 金属筒：圆柱形，内径112.0mm，高179.4mm，容积1767cm3。 2.6 金属棒：直径10mm，长450mm-600mm，一端加工成半球形。 3 试验准备 3.1 采用风干石料用13.2mm和9.5 mm标准筛过筛，取9.5 mm-13.2 mm的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h，试验前，石料应冷却至室温。 3.2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100mm。在金属桶中确定石料数量的方法如下： 将试样分三次（每次数量大体相同）均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。然后用金属棒作为直刮刀将表面仔细整平。称取量筒中试样质量（m0）。以相同质量的试样进行压碎值的平行试验。 4 试验步骤 4.1 将试筒安放在底板上。 4.2 将要求质量的试样分3次（每次数量大体相同）均匀装入试模中，每次均将试
样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。 4.3 将装有试样的试模放到压力机上。同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。 4.4 开动压力机，均匀地施加荷载，在10min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。 4.5 试模从压力机上取下，取出试样。 4.6 用2.36 mm标准筛筛分经压碎的全部试样，可分几次筛分，均需筛到1min内无明显的筛出物为止。 4.7 称取通过2.36 mm筛孔的全部细料质量（m1）。准确至1g。 5 计算 碎石压碎值按式(T0316-1)计算，精确至0.1%。 Qa=m1/m0*100 式中:Qa—石料压碎值（%）; m1—试样前试样质量（g）; m0--试验后通过2.36mm筛孔的细料质量（g）。 6报告 以3个试样平行试验结果的算术平均值作为压碎值的测定值。 7注意事项 7.1样品处理 1．干燥样品：按要求进行取样→筛分→进行试验→试验结束，剩余样品放样品室集中处理→进行原始记录数据的处理→填写试验使用记录→出据试验报告→完毕2．潮湿样品：按要求进行取样→将试样在空气中风干或在温度为≤100℃的烘箱中烘干（时间≤4h）→筛分→进行试验→试验结束，剩余样品放样品室集中处理→进行
粗集料压碎值试验 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】
粗集料压碎值试验 一、目的与适用范围 集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。 二、仪具与材料 1、石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见下面得的和表。试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65°并保持光滑状态。压碎指标值测定仪 (尺寸单位：㎜) 3、天平：称量2㎏～3㎏，感量不大于1g。 4、标准筛：筛孔尺寸㎜、㎜、㎜方孔筛各一个。 5、压力机：500kN，应能在1Omin内达到400kN。 6、金属筒：圆柱形，内径㎜，高㎜，容积1767㎝3。 三、试验准备 1、采用风干石料用㎜和㎜标准筛过筛，取㎜～㎜的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。试验前，石料应冷却至室温。 2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。 在金属筒中确定石料数量的方法如下： 将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。称取量筒中试样质量(m0)。以相同质量的试样进行压碎值的平行试验。 四、试验步骤 1、将试筒安放在底板上。 2、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。 3、将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。
碎石或卵石的压碎值指标试验 7. l3. 1本方法适用于测定碎石或卵石抵抗压碎的能力, 以间接地推测其相应的强度。 7. 13. 2压碎值指标试验应采用下列仪器设备: 1. 压力试验机一荷载300kN 2. 压碎值指标测定仪(图7. 3. 秤一称量5k g,感量5g 4. 试验筛一筛孔公称直径为和的方孔筛各一只 图7·压碎值指标测定仪 1一圆简 2一底盘 3一加压头 4一手把 5一把手 7. 13. 3试样制备应符合下列规定: 1.标准试样一律采用公称粒级~ 的颗粒并在风干状态下进行试验。 2.对多种岩石组成的卵石,当其公称粒径大于颗粒的岩石矿物成分与~ 粒级有显著差异时,应将大于的颗粒应经人工破碎后, 筛取~ 标准粒级另外进行压碎值指标试验。 3. 将缩分后的样品先筛除试样中公称粒径以下及以上的颗粒,再用针状和片状规准仪剔除针状和片状颗粒,然后称取每份3kg的试样3份备用。 7. 13. 4压碎值指标试验应按下列步骤进行: 1.置圆简于底盘上,取试样一份,分二层装入圆筒。每装完一层试样后,在底盘下面垫放一直径为10mm的圆钢筋,将筒按住,左右交替颠击地面各25下。第二层颠实后,试样表面距盘底的高度应控制为100mm左右。 2.整平筒内试样表面,把加压头装好(注意应使加压头保持平正),放到试验
机上在160~300秒内均匀地加荷到200kN, 稳定5秒,然后卸荷,取出测定筒。倒出 筒中的试样并称其质量(mo),用公称直径为的方孔筛筛除被压碎的细粒,称量剩 留在筛上的试样质量(m1)。 7. 13. 5碎石或卵石的压碎值指标δa，应按下式计算(精确至%): δa=(m0-m1)/m0 X100% 式中δa —压碎值指标(%) M0 —试样的质量(g) m1 —压碎试验后筛余的试样质量 (g) 多种岩石组成的卵石, 应对公称粒径以下和以上的标准粒级~分别进行检验, 则其总的压碎值指标δa应按下式计算: δa= (a1δa1+a2δa2)/(a1+a2) X100% 式中δa —总的压碎值指标(%) a1,、a2 —公称粒径以下和以上两粒级的颗粒含量百分率; δa1、δa2 —两粒级以标准粒级试验的分计压碎值指标(%)。 以三次试验结果的算术平均值作为压碎指标测定值。 根据JGJ52-2006普通混凝土用砂、石质量及检验方法检测标准： 卵石：混凝土强度等级压碎值指标（%） C40~C60 〈=12 〈=C35 〈=16 碎石：岩石品种混凝土强度等级压碎值 指标（%） 沉积岩 C40~C60 〈=10 〈=C35 〈=16 变质岩或深成的火成岩 C40~C60 〈=12 〈=C35 〈=20 喷出的火成岩 C40~C60 〈=13 〈=C35 〈=30
T 0350—2005 细集料压碎指标试验 1目的与适用范围 细集料压碎指标用于衡量细集料在逐渐增加的荷载下抵抗压碎的能力，以评定其在公路工程中的适用性。 2仪具与材料 （1）压力机：量程50kN~1000kN，示值相当误差2%，应能保持1kN/s的加荷速率。 （2）天平：感量不大于1g。 （3）标准筛。 （4）细集料压碎指标试模：由两端开口的钢制圆形试筒、加压块和底板组成，其形状和尺寸见图T0350-1，压头直径75mm，金属筒试模内径77mm，试模深70mm。试筒内壁、加压头的底面及底板的上表面等与石料接触的表面都应进行热处理硬化，并保持光滑状态。 （5）金属捣棒：直径10mm，长500mm，一端加工成半球形。 3试验准备 3.1采用风干的细集料样品，置烘箱中于105℃±5℃条件下烘干至恒重，通常不超过4h，取出冷却至室温。后用 4.75mm、2.36mm至0.3mm各档标准筛过筛，去除大于4.75mm 部分，分成0.3mm~0.6mm、0.6mm~1.18mm、1.18mm~2.36mm和2.36mm~4.75mm 4组试样，各组取1000g备用。 3.2称取单粒级试样330g，准确至1g。将试样倒入已组装成的试样钢模中，使试样距底盘面的高度约为50mm。整平钢模内试样表面，将加压头放入钢模内，转动1周，使其与试样均匀接触。 4试验步骤 4.1将装有试样的试模放到压力机上，注意使压头摆平，对中压板中心。
4.2开动压力机，均匀地施加荷载以500N/s的速率，加压至25kN，稳压5s，以同样的速率卸荷。 4.3将试模从压力机上取下，取出试样，以该粒组的下限筛孔过筛（如对2.36mm~4.75mm 以2.36mm标准筛过筛）。称取试样的筛余量（m1）和通过量（m2），准确至1g。 5计算 按式（T0350-1）计算各组粒级细集料的压碎指标，精确至1%。 Y i= m1 m1+m2 ×100 （T0350?1） 式中：Y i——第i粒级细集料的压碎指标值（%）； m1——试样的筛余量（g）； m2——试样的通过量（g）。 6报告 6.1每组粒级的压碎指标值以3次试验结果的平均值表示，精确至1%。 6.2取最大单粒级压碎指标值作为该细集料的压碎指标值。 条文说明 在我国《水泥混凝土路面施工技术规范》中，对细集料有机制砂单粒级最大压碎指标的要求，是我国的独特指标，其方法来源于国家标准GB/T14684—2001《建筑用砂》，国标方法中试验得到的是砂的压碎指标。
关于公路工程粗集料压碎值的定义及取值标准的探讨 摘要：在我国公路工程集料的指标体系中，压碎指标一是，与其他指标不同；二是，与国外的情况相反处于非常突出和重要的地位，其原因至今仍是一个谜，也是为什么我国工程界如此青睐该指标。由于该指标概念的模糊性，工程使用目的的宽泛性，确定指标的随意性和粗糙性，在实践中引起较广泛的关注和争议。文章探索从该指标的定义、工程使用目的、强度特征、以及如科学的、经济的研究和确定取值标准等几个面，以水泥混凝土和沥青混合料为例进行分析和讨论，使料在压碎指标回归到它的理性地位，能经济有效地控制工程质量、降低工程造价、加快工程进度、减少技术浪费。 关键词：粗集料；压碎值；强度；水泥混凝土；沥青混合料 引言 压碎值作为水泥混凝土，沥青混合料或半刚性，柔性基层，底基层中粗集料（以下简称料）的力学指标，目前唯有澳大利亚正在执行的规中采用压碎值指标，世界其他都未采用此指标，但在我国多《规》[1-3]中，以及实际执行层面，该指标受到特别的重视，导致近年来在各地施工中不断针对
《规》[1]中有关压碎值的技术要求及相关规定提出质疑。另外，有些省、市、自治区的主管部门，或某工程项目的建设单位随意擅自提高沥青混合料中料压碎值的指标，直接的结果是较大幅度地提高了料的品质，缩小了可用料的围，或者将间接地提高了公路工程建设的成本，本可以就地选用的料不能使用，需远距离外购。这些问题已引起多面的关注和讨论。所以，文章拟从压碎指标的定义、使用目的、以及强度特征等几个面进行分析和讨论，使料的压碎值回归到它真正理性的地位，能经济有效地控制工程质量的作用，从而真正提高工程质量，降低工程造价，加快工程进行，减少技术浪费。 1 压碎值使用目的分析 《规》[4]中对压碎值有两个定义，一是术语定义即“按规法测得的料抵抗压碎的能力，以压碎试验后小于规定粒径的料质量的百分比表示”。二是实验定义即“集料压碎值用于衡量料在逐渐增加的荷载下抵抗压碎值的能力，是衡量料力学性质的指标，以评定其在公路工程中的适用性”。上述两种定义综合起来实际上是一个较完整的实验容和法的定义，而且也宽泛地说明了压碎值的使用目的，即力学指标，以评定其在公路工程的适用性。对路用粗集料，《规》[2]表4?8?2和表4?8?5中规定了十项技术要求，即压碎值、洛杉矶磨耗值、表观相对密度、吸水率、坚固性、磨光值、粘附
文件编号ZY01-2008-20 作业指导书 (粗集料压碎值) 编写：日期： 审核：日期： 批准：日期： 受控状态： 江苏省交通科学研究院股份有限公司 昆明东南北二环改扩建工程质量控制中心
目录 1主要设备及开展项目 2仪器设备操作规程 3校准/检测工作程序及样品处置4测量结果，数据处理规定 5测量不确定度报告
1、主要设备及开展项目 2、仪器设备操作规程 2.1电子天平 2.1.1打开电源 2.1.2按下标定开关（即TAB键） 2.1.3放上需标定的砝码待显示屏出现所要标定的质量时即可取下砝码 2.1.4将称量的试样放在天平上，待数字不再变动时即可记下读数 2.1.5如还需测量下一个试样的质量时则需要淸零，然后再称量 2.1.6试验结束后，关闭天平的电源再将托盘擦拭干净 2.2压力机 2.2.1打开电源。
2.2.2检查放油阀是否关闭，送油阀是否开启。 2.2.3检查完毕后，将压头升至一定的高度，在压板上放上试样。 2.2.4按下绿色按钮（及打开送油开关），调节送油阀门大小以调节压板上升速度。 2.2.5在达到一定的压力后，关闭送油阀开关，停止送油，将压头静置约1分钟，带压力指示针回复一点后，再打开放油阀门。 2.2.6调节压头高度，取出试样。 2.2.7试验完毕后，关掉电源开关，清理干净。压头和压板上的杂物。 3、试验工作程序及样品处置 3.1 样品收发程序 现场采样或委托送样→样品编号→样品室→取样品，技术员做好取样登记→实验室进行试验→试验完毕→进行原始记录数据处理→填写实验报告→复审员复审后签字→室主任审核后签字→由专人出据试验报告→客户 3.2 试验工作程序及物品处理 1．干燥样品：按要求进行取样→筛分→进行试验→试验结束，剩余样品放样品室集中处理→进行原始记录数据的处理→填写试验使用记录→出据试验报告→完毕 2．潮湿样品：按要求进行取样→将试样在空气中风干或在温度为≤100℃的烘箱中烘干（时间≤4h）→筛分→进行试验→试验结束，剩余样品放样品室集中处理→进行原始记录数据的处理→填写试验使用记录→出据试验报告→完毕 3.3 操作过程 3.3.1试样的准备
