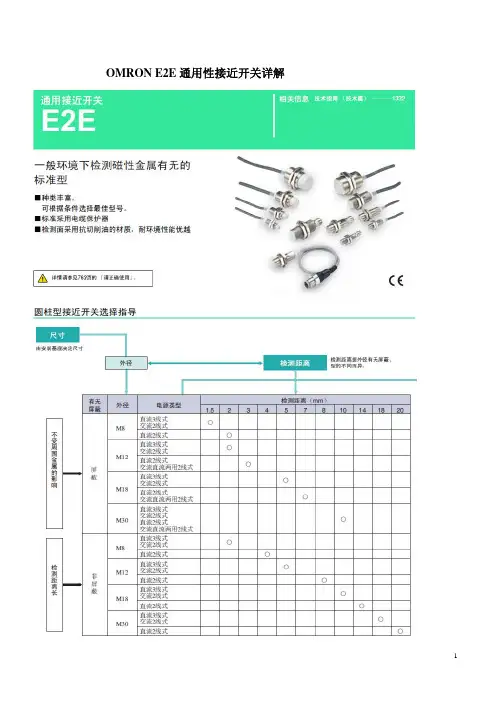

欧姆龙接近开关：主要是E2E
本月400技术热线TOP 10问题
1、 Q：接近传感器的直流二线式和直流三线式之间的区别是什么？ A：直流二线式，输出NPN或PNP都可以接，但是有残电压；直流三线式，输出分NPN或PNP，但是无残电压。
2、 Q：接近传感器非屏蔽型和屏蔽型的区别是什么？
A：屏蔽型：检测线圈的侧面用金属覆盖，磁通集中在传感器的前部作。
非屏蔽型：检测线圈的侧面未被金属覆盖，磁通广泛发生在传感器的前部。
屏蔽型相对于非屏蔽型检测距离短，不易受周围金属（磁性体）影响。
3、 Q：E2E停产替代

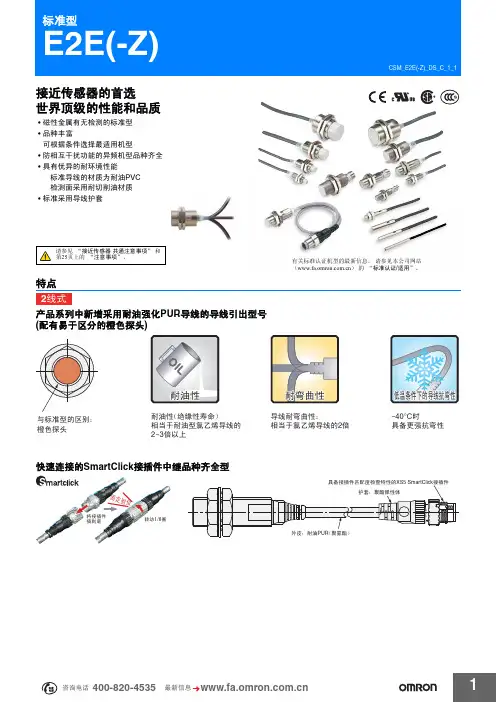

A：E2E所有型号都用E2E-Z替代。-Z产品为中国生产，专供中国大陆市场销售，不带-Z的中国和日本都有生产，两者在规格、使用上完全相同。
4、 Q：E2E-X_D_，没有输出？
A：直流二线式，没有串联负载
5、 Q： TL-Q/-N带-Z的区别？
A：-Z输出多了二极管，输出容量更大
6、 Q：接近传感器选型要素有哪些？
A：①检测类型：放大器内藏型、放大器分离型
②外形：圆形、方形、凹槽型
③检测距离：以mm为单位
④检测物体：铁、钢、铜、铝、塑料、水、纸等
⑤工作电源：直流、交流、交直流通用
⑥输出形态：常开（NO）、常闭（NC）
⑦输出方式：两线式、三线式（NPN、PNP）
⑧屏蔽、非屏蔽
⑨导线引出型、接插件式、接插件中继式
⑩应答频率：一秒钟能检测几个物体（详见产品样本性能表中说明）
其他：工作环境、开关容量、外壳材质、附件
7、 Q：E2E系列型号最后-M1,-M1G,M1GJ,M1J的含义?
A：-M1,-M1G表示接插件型,-M1J,-M1GJ表示接插件中继型；
接插件型是在传感器尾部有一个插口可以连接插件；
接插件中继型的传感器尾部有一段导线连了一个
8、 Q：霍尔开关是否有，检测磁性物体。
A：没有，推荐静电容型E2K系列，但是检测距离不定
9、 Q：E2E的动作状态NO/NC是什么意思？
A：NO是常开，没有检测到物体时接点断开，检测到物体时接点闭合；
NC是常闭，没有检测到物体时接点闭合，检测到物体时接点断开。
10、 Q：耐高温接近传感器有吗？
A：有的。放大器分离型的有E2C－H系列，探头（传感器）部分
可以耐200℃的高温，但是放大器部分是不耐高温的，使用环境温度最
高为55℃。放大器内藏型的有E2EH系列，可以耐120℃高温。
接近传感器选型必要参数
请在发帖或致电800热线前确认好以下参数
检测物体：电感型接近只可检测磁性金属（铁、钢、铜、铝）、电容型接近开关通常物质皆可检测（金属、塑料、水、纸
输出方式：直流两线式、交流两线式、直流三线式（PNP、NPN）、继电器接点。输出形态:常开（NO）、常闭（NC）
检测距离：以mm为单位
外形：圆柱形、方形、扁平型、凹槽型
工作电源：直流、交流、交直流通用
安装类型：屏蔽型（螺纹到顶部齐平安装）、非屏蔽型（螺纹不到顶部非齐平) 安装连接方式：导线引出型（默认导线长度2m）、接插件型（配接插件需要确认直线性或L字型、导线长度）
应答频率：一秒钟能够检测到物体的个数
其他：工作环境温度、湿度、开关容量、外壳材质、附件需求等
各种接近开关的种类与应用 各种接近开关的种类与应用 1、涡流式接近开关 这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。 2、电容式接近开关 这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。 3、霍尔接近开关 霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。 4、光电式接近开关 利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。 5、热释电式接近开关 用能感知温度变化的元件做成的开关叫热释电式接近开关。这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。 6、其它型式的接近开关 当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。声纳和雷达就是利用这个效应的原理制成的。利用多普勒效应可制成超声波接近开关、微波接近开关等。当有物体移近时，接近开关接收到的反射信号会产生多普勒频移，由此可以识别出有无物体接近。
接近开关工作原理，及接线图 发布者：david 发布时间：2011-4-20 13:30:02 阅读：607次 接近开关工作原理 1、概述 接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。 特点： ●非接触检测，避免了对传感器自身和目标物的损坏。 ●无触点输出，操作寿命长。 ●即使在有水或油喷溅的苛刻环境中也能稳定检测。 ●反应速度快。 ●小型感测头，安装灵活。 2、类型 （1）按配置来分
（2）、按检测方法分 ●通用型：主要检测黑色金属（铁）。 ●所有金属型：在相同的检测距离内检测任何金属。 ●有色金属型：主要检测铝一类的有色金属。 3、高频振荡型接近传感器的工作原理 电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。下面为详细介绍： （1）通用型接近传感器的工作原理
振荡电路中的线圈L产生一个高频磁场。当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。然后，振荡减弱直至停止。传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。
振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。 （2）所有金属型传感器的工作原理 所有金属型传感器基本上属于高频振荡型。和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。传感器检测到这个变化并输出检测信号。 （3）有色金属型传感器工作原理
接近开关和OMRON的PLC怎么接线 : 直流二线型：褐色线接PLC输入点，PLC的com点接到电源正极，电源负极接到蓝色线。NPN型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源正。NPN是漏型，检测到物体时输出低电平信号。 PNP型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源负。PNP是源型，检测到物体时输出高电平信号。 接近传感器可以检测哪些物体？ : 接近传感器的被测物体分为磁性金属（如铁、镍等），非磁性金属（如黄铜、铝等）和非金属（如塑料、玻璃、水等）。 接近传感器按照检测原理分为电感型和电容型。电感型接近传感器（如E2E）只能检测金属，不能检测非金属。电容型接近传感器（如E2K）可以检测金属和非金属。以上两种类型的接近传感器根据被测物体材质的不同，检测距离也不同 E2E－□□□和E2E－□□□－N的区别是什么？ : －N有新版本的意思，并且在具体的规格、性能上与没有－N的产品有区别。 E2E－X2D1的外径是M12，响应频率800Hz。 E2E－X2D1－N的外径是M8，响应频率是1500Hz。 传感器的长度也不完全一样，除这些外的其余参数相同。 接近传感器有误动作现象，如何解决？ :
请按照以下步骤排故： ①稳定电源给接近传感器单独供电； ②响应频率在额定范围内； ③物体检测过程中有抖动，导致超出检测区域； ④多个探头紧密安装互相干扰； ⑤传感器探头周围的检测区域内有其他被测物体； ⑥接近传感器的周围有大功率设备，有电气干扰。 接近传感器检测到被测物体后续设备都不动作，为什么？ : 接近传感器分两种，电感型和静电容型，分别按照以下步骤排故。 电感型： ①供电电压要在额定范围内； ②被测物体是金属，大小尺寸足以让传感器可以检测到； ③被测物体在传感器检测的有效范围内； ④传感器是常开还是常闭； ⑤和后续设备接线方式正确，信号匹配； ⑥接近传感器的开关容量足够驱动后续设备。 电容型： ①供电电压要在额定范围内； ②被测物体是导体，大小尺寸足以让传感器可以检测到； ③被测物体在传感器检测的有效范围内； ④传感器是常开还是常闭； ⑤和后续设备接线方式正确，信号匹配； ⑥接近传感器的开关容量足够驱动后续设备。 通过以下步骤判别接近传感器工作是否正常： ①检测到物体后动作灯是否亮； ②两线型的更换负载； ③直流三线型的不接负载，用万用表量输出端和电源正极（NPN）或者输出端和电源负极（PNP），有无检测物体的时候是否有电压变化。 E2E-X2E1与E2EM-X4C1之间的区别是什么？
电容/电感/霍尔式接近开关的工作原理 1、电感式接近开关工作原理 电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。工作流程方框图及接线图如下所示：
2、电容式接近开关工作原理 电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。工作流程方框图及接线图如下所示：
3、霍尔式接近开关工作原理 当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U， 其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。 由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。 霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。 霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。 霍尔开关的功能类似干簧管磁控开关，但是比它寿命长，响应快无磨损，而且安装时要注意磁铁的极性，磁铁极性装反无法工作。 内部原理图及输入/输出的转移特性和接线图如下所示：
欧姆龙接近开关：主要是E2E 本月400技术热线TOP 10问题 1、 Q：接近传感器的直流二线式和直流三线式之间的区别是什么？ A：直流二线式，输出NPN或PNP都可以接，但是有残电压；直流三线式，输出分NPN或PNP，但是无残电压。 2、 Q：接近传感器非屏蔽型和屏蔽型的区别是什么？ A：屏蔽型：检测线圈的侧面用金属覆盖，磁通集中在传感器的前部作。 非屏蔽型：检测线圈的侧面未被金属覆盖，磁通广泛发生在传感器的前部。
屏蔽型相对于非屏蔽型检测距离短，不易受周围金属（磁性体）影响。 3、 Q：E2E停产替代 A：E2E所有型号都用E2E-Z替代。-Z产品为中国生产，专供中国大陆市场销售，不带-Z的中国和日本都有生产，两者在规格、使用上完全相同。 4、 Q：E2E-X_D_，没有输出？ A：直流二线式，没有串联负载 5、 Q： TL-Q/-N带-Z的区别？ A：-Z输出多了二极管，输出容量更大 6、 Q：接近传感器选型要素有哪些？ A：①检测类型：放大器内藏型、放大器分离型 ②外形：圆形、方形、凹槽型 ③检测距离：以mm为单位 ④检测物体：铁、钢、铜、铝、塑料、水、纸等 ⑤工作电源：直流、交流、交直流通用 ⑥输出形态：常开（NO）、常闭（NC） ⑦输出方式：两线式、三线式（NPN、PNP） ⑧屏蔽、非屏蔽 ⑨导线引出型、接插件式、接插件中继式 ⑩应答频率：一秒钟能检测几个物体（详见产品样本性能表中说明） 其他：工作环境、开关容量、外壳材质、附件 7、 Q：E2E系列型号最后-M1,-M1G,M1GJ,M1J的含义? A：-M1,-M1G表示接插件型,-M1J,-M1GJ表示接插件中继型； 接插件型是在传感器尾部有一个插口可以连接插件； 接插件中继型的传感器尾部有一段导线连了一个 8、 Q：霍尔开关是否有，检测磁性物体。 A：没有，推荐静电容型E2K系列，但是检测距离不定 9、 Q：E2E的动作状态NO/NC是什么意思？ A：NO是常开，没有检测到物体时接点断开，检测到物体时接点闭合； NC是常闭，没有检测到物体时接点闭合，检测到物体时接点断开。
接近开关工作原理一-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
接近开关的工作原理一 随着自动化的提高，接近开关的使用次数也越来越频繁，大家不禁会问，接近开关就那么点大，能用多大的用处呢？其实，这是个理解误区，可别小看了这些小开关，它们的用处可大着呢！现在，就让我来给大家详细系统的介绍介绍接近开关的工作原理、接线方式及应用吧！首先大家看到的就是它的工作原理。 接近开关又称传感器，按工作性质分类可分为电感式接近开关、电容式接近开关、红外线光电开关、位移传感、霍尔开关及磁性开关六大类，按电源分类就只有交流和直流两种了。针对设备，给大家介绍前面三种常用的开关，即电感式、电容式和红外线光电三种！ 电感式接近开关： 电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。 这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。 以下是它的工作原理图：（图1） 电容式接近开关： 电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并
不限于金属导体，也可以是非金属、液体或粉状物体,在接近开关的尾部，有一个可以顺时针调节多圈电位器来调节感应灵敏度，一般调节电位器使电容式的接近开关在它本身检测距离的70%-80%的位置动作。 以下是它的工作原理图：（图2） 红外线接近开关： 红外线属于一种电磁射线，其特性等同于无线电或X射线。人眼可见的光波是380nm-780nm，发射波长为780nm-1mm的长射线称为红外线，而红外线光电开关优先使用的是接近可见光波长的近红外线。红外线光电开关（光电传感器）属于光电接近开关的简称，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体均可检测。根据检测方式的不同，红外线光电开关可再分为 1.漫反射式光电开关 漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。其原理图见图3。 图3
电感式接近开关原理 1.电感式接近开关工作原理 电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的 2.霍尔接近开关工作原理 当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场(洛伦慈力Lorrentz)的磁感应强度，d是薄片的厚度。 由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度(如B1)时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近传感器、压力传感器、里程表等，作为一种新型的电器配件。 3.线性接近传感器的原理 线性接近传感器是一种属于金属感应的线性器件，接通电源后，在传感器的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。 该接近传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。线性传感器主要应用在自动化装备生产线对模拟量的智能控制。 4. 电感式接近开关工作原理 电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。 附录1：部分常用材料的值 1、概述 接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。 特性： ●非接触检测，避免了对传感器自身和目标物的损坏。
接近开关的工作原理 发布时间：2007-6-11 供稿:xabest 浏览[758]次打印该页 接近开关的工作原理 1、概述 接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。 特性： ●非接触检测，避免了对传感器自身和目标物的损坏。 ●无触点输出，操作寿命长。 ●即使在有水或油喷溅的苛刻环境中也能稳定检测。 ●反应速度快。 ●小型感测头，安装灵活。 2、类型 （1）按配置来分 （2）、按检测方法分 ●通用型：主要检测黑色金属（铁）。 ●所有金属型：在相同的检测距离内检测任何金属。 ●有色金属型：主要检测铝一类的有色金属。 3、高频振荡型接近传感器的工作原理 电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。下面为详细介绍： （1）通用型接近传感器的工作原理 振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。 （2）所有金属型传感器的工作原理 所有金属型传感器基本上属于高频振荡型。和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。传感器检测到这个变化并输出检测信号。 （3）有色金属型传感器工作原理
接近开关串联和并联使用方法 ①二线式传感器串联连接: VS －N×VR≥负载的动作电压 （VS：电源电压；N：可连接传感器数；VR：接近开关的输出残留电压） 以E2E 直流2线式接MY DC24V继电器为例: MY DC24V的动作电压是额定电压的80％即DC24V×80％＝DC19.2V E2E直流2线式的残留电压是3V以下， 根据公式计算: 24－N×3≥19.2 得N=1.6 （台）理论上不允许串联使用。 但因为E2E 直流2线式的残留电压3V以下不是固定值,实际可能偏小，而且MY DC24V能保证80％的额定电压肯定动作,但30－80％的额定电压有可能也会动作,所以具体串联数根据实际情况而定。 ②三线式传感器串联连接: iL＋（N－1）×i≤接近开关的控制输出上限值 VS －N×VR≧负载的动作电压; （iL：负载电流；N ：可连接传感器数；i ：接近开关的消耗电流） （VS：电源电压；VR：接近开关的输出残留电压） 以E2E 直流3线式接MY DC24V 继电器为例: MY DC24V的额定电流值是36.9mA；E2E 直流3线式的消耗电流13mA以下； E2E 直流3线式的开关容量是200mA以下。 根据公式计算: 36.9+ （N-1）× 13≤200 得N≤13.5 （台） 24-N×3≥19.2 得N＝1.6 （台） 因为MY DC24V 能保证80％的额定电压肯定动作,但低于80％的额定电压也有可能动作,所以MY DC24V继电器作为负载时，连接传感器的数目限制为2台。
③二线式传感器并联连接: N×i≤负载的复位电流 （N：可连接传感器数；i：接近开关的漏电流）, 以E2E 直流2线式接MY DC24V 继电器为例: E2E 直流2线式的漏电流是0.8mA MY DC24V 的复位电流是额定消耗电流的10％，即36.9×10％＝3.69mA 根据公式计算: N×0.8≤3.69 得N≤4.6 （台） MY DC24V继电器为负载时，连接传感器数限于4台。 ④三线式传感器并联连接: 三线式的接近传感器没有漏电流的，所以不需要考虑负载的复位电流，一般建议可以并联3台HTL-Q05接近开关串并联电路中的接线 发布时间：11-09-02 来源：HWL 点击量：1481 字段选择：大中小 HTL-Q05接近开关串并联电路中的接线 HTL-Q系列接近开关、HRP系列光电开关是在亚洲推出的经济型传感器，因其优质可靠、物美价廉被业界誉为“王牌”开关，被各行业多家知名公司广泛运用于自动化流水线制造业、注塑

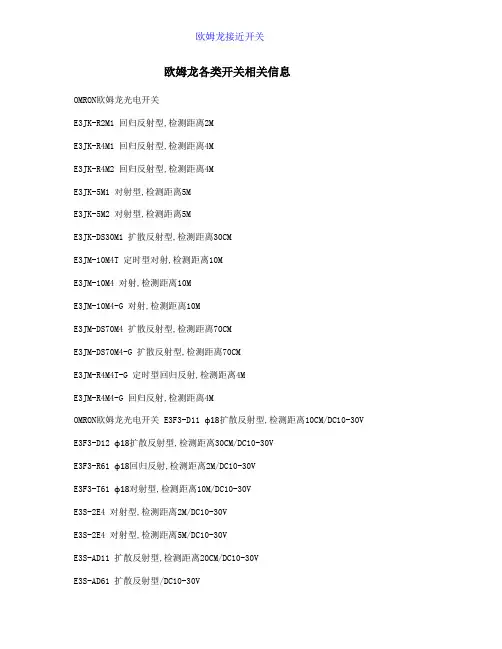

OMRON欧姆龙光电开关 E3JK-R2M1 回归反射型,检测距离2M E3JK-R4M1 回归反射型,检测距离4M E3JK-R4M2 回归反射型,检测距离4M E3JK-5M1 对射型,检测距离5M E3JK-5M2 对射型,检测距离5M E3JK-DS30M1 扩散反射型,检测距离30CM E3JM-10M4T 定时型对射,检测距离10M E3JM-10M4 对射,检测距离10M E3JM-10M4-G 对射,检测距离10M E3JM-DS70M4 扩散反射型,检测距离70CM E3JM-DS70M4-G 扩散反射型,检测距离70CM E3JM-R4M4T-G 定时型回归反射,检测距离4M E3JM-R4M4-G 回归反射,检测距离4M OMRON欧姆龙光电开关 E3F3-D11 φ18扩散反射型,检测距离10CM/DC10-30V E3F3-D12 φ18扩散反射型,检测距离30CM/DC10-30V E3F3-R61 φ18回归反射,检测距离2M/DC10-30V E3F3-T61 φ18对射型,检测距离10M/DC10-30V E3S-2E4 对射型,检测距离2M/DC10-30V E3S-2E4 对射型,检测距离5M/DC10-30V E3S-AD11 扩散反射型,检测距离20CM/DC10-30V E3S-AD61 扩散反射型/DC10-30V E3S-AR61 回归反射,DC10-30V E3S-AR11 回归反射,检测距离2M/DC10-30V
E3S-AT11 对射型,检测距离7M/DC10-30V E3S-AT61 对射型/DC10-30V E3S-CL2 2M E3S-DS10E4 扩散反射型,检测距离10CM/DC10-30V E3S-DS10E41 扩散反射型,检测距离10CM/DC10-30V E3S-GS1E4 槽型,检测距离10MM/DC10-30V E3S-GS3E4 槽型,检测距离30M/DC10-30V E3S-GS3B4 槽型,检测距离30M/DC10-30V E3R-5E4 对射型,检测距离5M/DC10-30V E3R-DS30E4 扩散反射型,检测距离30CM/DC10-30V E3R-R2E4 回归反射型,检测距离2M/DC10-30V OMRON欧姆龙光电开关 E3Z-D61 扩散反射型,检测距离100M/DC10-30V E3Z-D62 扩散反射型,检测距离100M/DC10-30V E3Z-D81 扩散反射型,检测距离100M/DC10-30V E3Z-D82 扩散反射型,检测距离100M/DC10-30V E3Z-R61 回归反射型,检测距离4M/DC10-30V E3Z-R82 回归反射型,检测距离4M/DC10-30V E3Z-T61 对射型,检测距离15M/DC10-30V OMRON欧姆龙光纤放大器 E3X-A11 通用型NPN输出DC10-30V E3X-NA11 通用型NPN输出DC10-30V E3X-NA41 通用型PNP输出DC10-30V E3X-NM11 通用型NPN输出DC10-30V,4路输出

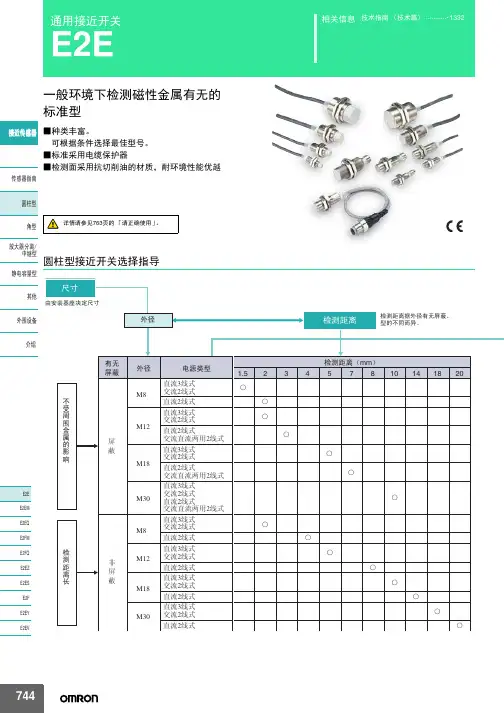

欧姆龙接近开关的使用方法 接近开关有两线、三线之分，三线制的有PNP、NPN两种接法，分别对应相应的PLC 输入点，比如源型和漏型的输入点。接线时可以根据线的颜色区分，棕色或者红色接电源正极，蓝色接电源负极，黑色接输入信号。 NPN与PNP传感器的区别。常用的这类传感器可分为4个分类，即NPN-NO、NPN-NC、PNP-NO与PNP-NC（三条引线，电源线L+与L-，信号输出线）。NPN是指当有触发信号时，信号输出线动作于L+这条高电平的电源线。对于NO型，在没有触发信号时，输出线是悬空的；有触发时则发出与L+电源线相同的电平（实际是这两条线连通了）。对于NC型，在没有触发信号时，信号输出线与L+电源线是连通的（同电平）；当有触发信号后，输出线就悬空了（相当于与L+电源线断开了）。对于PNP型传感器来说，信号输出线是作用于L-这条低电平的电源线的，其中NO和NC型的原理是与上面说的一样。 欧姆龙接近开关 图像产品型号产品名 E2FM全不锈钢机架的接近传感器 NEW E2E通用接近开关 E2EM长距离接近开关 E2EQ防喷溅型 E2FQ耐化学腐蚀型 E2EZ防铝切屑型 E2ES金属探头型 E2F树脂外壳型 E2EY铝制品检测用(放大器内置型)
全金属型 E2EV E2S接近开关 TL-W扁平型 TL-N/TL-Q/TL-G方柱型标准型 TL-M小型 E2C-EDA放大器分离接近传感器(高精度数字型) E2EC放大器中継接近开关 E2C/E2C-H放大器分离接近开关（旋钮式） E2CY铝制品检测用放大器分离接近传感器(示教型) E2K-F扁平型 E2K-C长距离型 E2K-X圆柱型 E2K-L液位传感器 E2KQ-X耐化学品腐蚀型
电感式接近开关工作原理 电感式接近开关属于一种有开关量输出的位置传感器，它由LC 高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。 电容式接近开关系列 电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。 霍尔开关工作原理 原理简介 当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为 U=K·I·B/d
其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。 由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。 我厂生产的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。 霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。
接近开关原理 接近开关 一，电感式接近开关工作原理 电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的 电路板图： 原理图：
电感式接近开关传感器的选型及使用、调试方法 电感式接近开关由于其具有体积小，重复定位精度高，使用寿命长，抗干扰性能好，可靠性高，防尘，防油，乃振动等特点，被广泛用于各种自动化生产线，机电一体化设备及石油、化工、军工、科研等多种行业。 一．工作原理 电感式接近开关是一种利用涡流感知物体的传感器，它由高频振荡电路、放大电路、整形电路及输出电路组成。 振荡器是由绕在磁芯上的线圈而构成的LC振荡电路。振荡器通过传感器的感应面，在其前方产生一个高频交变的电磁场，当外界的金属物体接近这一磁场，并达到感应区时，在金属物体内产生涡流效应，从而导致LC振荡电路振荡减弱或停止振荡，这一振荡变化，被后置电路放大处理并转换为一个具有确定开关输出信号，从而达到非接触式检测目标之目的。 二．电感式接近开关传感器的电气指标 1．工作电压：是指电感式接近开关传感器的供电电压范围，在此范围内可以保证传感器的电气性能及安全工作。 2．工作电流：是指电感式接近开关传感器连续工作时的最大负载电流。
3．电压降：是指在额定电流下开关导通时，在开关两端或输出端所测量到的电压， 4．空载电流：是指在没有负载时，测量所得的传感器自身所消耗的电流。 5．剩余电流：是指开关断开时，流过负载的电流。 6．极性保护：防止电源极性误接的保护功能。 7．短路保护：超过极限电流时，输出会周期性地封闭或释放，直至短路被清除。 三．电感式接近开关传感器的选型 1．根据安装要求，合理选用外形及检测距离。 2．根据供电，合理选用工作电压。 3．根据实际负载，合理选择传感器工作电流。 国内、国际常用色线对照：（供参考） 类型国际国内 +V 棕红 GND 兰黑 Vout 黑绿 四．使用方法 1．直流两线制接近开关的ON状态和OFF状态实际上是电流大、小的变化，当接近开关处于OFF状态时，仍有很小电流通过负载，当接近开关处于ON状态时，电路上约有5V的电压降，因此在实际使用中，必须考虑控制电路上的最小驱动电流和最低驱动电压，确保电路正常工作。 2．直流三线制串联时，应考虑串联后其电压降的总和。 3．如果在传感器电缆线附近，有高压或动力线存在时，应将传感器的电缆线单独装入金属导管内，以防干扰。 4．使用两线制传感器时，连接电源时，需确定传感器先经负载再接至电源，以免损坏内部元件。当负载电流<3mA 时，为保证可靠工作，需接假负载。 R≤U S/（I L-3） P>U S2/R
1.TL-Q5MC1-Z5mm,非屏蔽电感式,三线,常开100mA NPN,方17×17mm电源:10-30VDC 2.TL-N5ME15mm,非屏蔽电感式,三线,常开200mA NPN,方25×25mm电源:10-30VDC 3.TL-N10ME110mm,非屏蔽电感式,三线,常开200mA NPN,方30×30mm电源:10-30VDC 4.TL-N20ME120mm,非屏蔽电感式,三线,常开200mA NPN,方40×40mm电源:10-30VDC 5.TL-N5MY15mm,非屏蔽电感式,二线,常开200mA 方25×25mm电源:90-250VAC 6.TL-N10MY110mm,非屏蔽电感式,二线,常开200mA 方30×30mm电源:90-250VAC 7.TL-N20MY120mm,非屏蔽电感式,二线,常开200mA 方40×40mm电源:90-250VAC 8.TL-F20MY112mm,非屏蔽电感式,二线,常开200mA 沟形电源:90-250VAC 9.E2E-CR8C10.8mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M4 10.E2E-C1C11mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M5.4 11.E2E-X1C11mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M5 12.E2E-X1R5E1 1.5mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M8 13.E2E-X2E12mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M12 14.E2E-X5E15mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M18 15.E2E-X10E110mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M30 16.E2E-X2F12mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M12 17.E2E-X5F15mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M18 18.E2E-X10F110mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M30 19.E2E-X2ME12mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M8 20.E2E-X5ME15mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M12 21.E2E-X10ME110mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M18 22.E2E-X18ME118mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M30 23.E2E-X8MD18mm,非屏蔽电感式,二线,常开100mA 电源:10-30VDC圆M12 24.E2E-X14MD114mm,非屏蔽电感式,二线,常开100mA 电源:12-24VDC圆M18 25.E2E-X20MD120mm,非屏蔽电感式,二线,常开100mA 电源:12-24VDC圆M30 26.E2E-X2D1-N NEW2mm,电感式，二线,常开100mA 电源:12-24VDC圆M8 27.E2E-X3D1-N NEW3mm,电感式，二线,常开100mA 电源:12-24VDC圆M12 28.E2E-X7D1-N NEW7mm,电感式, 二线,常开100mA 电源:10-30VDC圆M18 29.E2E-X10D1-N NEW10mm,电感式, 二线,常开100mA 电源:10-30VDC圆M30 30.E2E-X2MF12mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M8 31.E2E-X5MF15mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M12 32.E2E-X10MF110mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M18 33.E2E-X18MF118mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M30 34.E2E-X1R5Y1 1.5mm,电感式, 二线,常开 100mA 电源:24-240VAC圆M8 35.E2E-X2Y12mm,电感式, 二线,常开 200mA 电源:24-240VAC圆M12 36.E2E-X5Y15mm,电感式, 二线,常开 300mA 电源:24-240VAC圆M18 37.E2E-X10Y110mm,电感式, 二线,常开 300mA 电源:24-240VAC圆M30 38.E2E-X5MY15mm,非屏蔽电感式，二线,常开 200mA 电源:24-240VAC圆M12 39.E2E-X10MY110mm,非屏蔽电感式,二线,常开 200mA 电源:24-240VAC圆M18 40.E2E-X18MY118mm,非屏蔽电感式,二线,常开 200mA 电源:24-240VAC圆M30 41.E2K-C25ME125mm,电容式,三线,常开 200mA NPN电源:10-30VDC圆M34 42.E2K-X15ME115mm,电容式,三线,常开 200mA NPN电源:10-30VDC圆M30 43.E2K-F10MC110mm,电容式,三线,常开 200mA NPN电源:10-30VDC扁型50×20×10mm 44.E2Q-N15E3-51Q15mm,电感式,一常开/闭 200mA NPN电源:12-24VDC方40×40

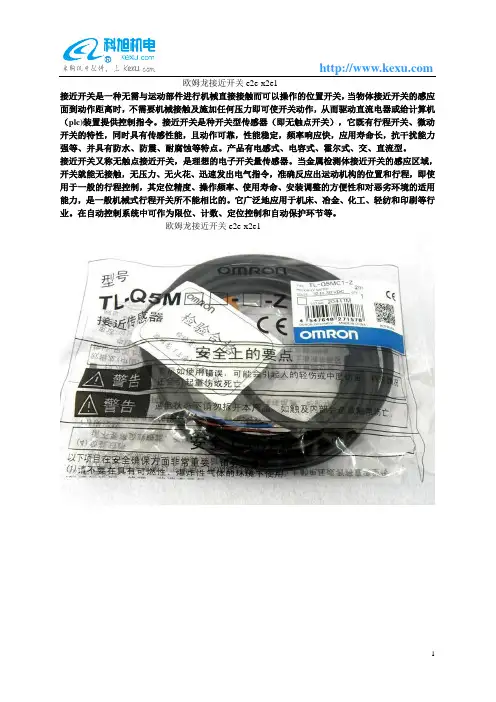

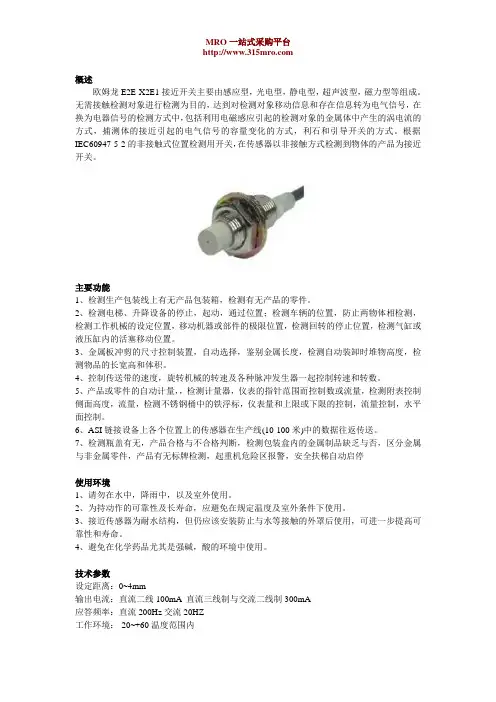

接近开关原理概述 接近开关是一种毋需与运动部件进行机械接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动交流或直流电器或给计算机装置提供控制指令。接近开关是种开关型传感器（即无无触点开关），它即有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。 接近开关又称无触点接近开关，是理想的电子开关量传感器。当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可作为限位、计数、定位控制和自动保护环节。接近开关具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。因此到目前为止，接近开关的应用范围日益广泛，其自身的发展和创新的速度也是极其迅速。 2.接近开关的主要功能 （1）检验距离 检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设定位置，移动机器或部件的极限位置；检测回转体的停止位置，阀门的开或关位置；检测气缸或液压缸内的活塞移动位置。 （2）尺寸控制 金属板冲剪的尺寸控制装置；自动选择、鉴别金属件长度；检测自动装卸时堆物高度；检测物品的长、宽、高和体积。 （3）检测物体存在有否检测生产包装线上有无产品包装箱；检测有无产品零件。 （4）转速与速度控制 控制传送带的速度；控制旋转机械的转速；与各种脉冲发生器一起控制转速和转数。 （5）计数及控制 检测生产线上流过的产品数；高速旋转轴或盘的转数计量；零部件计数。 （6）检测异常 检测瓶盖有无；产品合格与不合格判断；检测包装盒内的金属制品缺乏与否；区分金属与非金属零件；产品有无标牌检测；起重机危险区报警；安全扶梯自动启停。 （7）计量控制 产品或零件的自动计量；检测计量器、仪表的指针范围而控制数或流量；检测浮标控制测面高度，流量；检测不锈钢桶中的铁浮标；仪表量程上限或下限的控制；流量控制，水平面控制。 （8）识别对象 根据载体上的码识别是与非。 （9）信息传送 ASI（总线）连接设备上各个位置上的传感器在生产线（50-100米）中的数据往返传送等。 3.接近开关分类及结构 接近开关的作用是当某物体与接近开关接近并达到一定距离时，能发出信号。它不需要外力施加，是一种无触点式的主令电器。它的用途已远远超出行程开关所具备的行程控制及限位保护。接近开关可用于高速计数、检测金属体的存在、测速、液位控制、检测零件尺
欧姆龙接近传感器常见问题 接近开关和OMRoN的PLC怎么接线？： 直流二线型：褐色线接PLC 输入点，PLC 的com 点接到电源正极，电源负极接到蓝色线。 NPN 型：褐色接电源正，蓝色接电源负，黑色线接到PLC 输入点，PLC 的com 点接到电源正。NPN 是漏型，检测到物体时输出低电平信号。PNP 型：褐色接电源正，蓝色接电源负，黑色线接到PLC 输入点， PLC的Com点接到电源负。PNP是源型，检测到物体时输出高电平信号。 接近传感器可以检测哪些物体？：接近传感器的被测物体分为磁性金属（如铁、镍等），非磁性金属（如黄铜、铝等）和非金属（如塑料、玻璃、水等）。 接近传感器按照检测原理分为电感型和电容型。电感型接近传感器 （如E2E）只能检测金属，不能检测非金属。电容型接近传感器（如 E2K）可以检测金属和非金属。以上两种类型的接近传感器根据被测物体材质的不同，检测距离也不同
E2E-□ □□和E2E-□□□- N的区别是什么? －N 有新版本的意思，并且在具体的规格、性能上与没有－N 的产品有区别。 E2E —X2D1的外径是M12 ,响应频率800HZ O E2E —X2D1 —N的外径是M8 ,响应频率是1500Hz。 传感器的长度也不完全一样，除这些外的其余参数相同。 接近传感器有误动作现象，如何解决? : 请按照以下步骤排故： ①稳定电源给接近传感器单独供电； ②响应频率在额定范围内； ③物体检测过程中有抖动，导致超出检测区域； ④多个探头紧密安装互相干扰； ⑤传感器探头周围的检测区域内有其他被测物体； ⑥接近传感器的周围有大功率设备，有电气干扰。 接近传感器检测到被测物体后续设备都不动作，为什么? : 接近传感器分两种，电感型和静电容型，分别按照以下步骤排故。电感型： ①供电电压要在额定范围内； ②被测物体是金属，大小尺寸足以让传感器可以检测到；
常用的几种接近开关介绍 在各种各样的开关中，有一种对接近它的物体具有感知能力的元件——位移传感器。 利用位移传感器对接近物体的敏感特性达到控制开关“通”或“断”的目的，这就是我们常说的接近开关。当有某个物体移向接近开关，并且接近到一定距离时，位移传感器才有“感知”，开关才会动作。通常把这个距离叫“检出距离”。不同的接近开关检出距离也各不相同。有时候被检测物体是按一定的时间间隔，一个接一个地移向接近开关，又一个个地离开，这样不断地重复。不同的接近开关，对检测对象的响应能力也是个不相同的。这种响应特性被称为“响应频率”。因为位移传感器可以根据不同的原理、不同的方式和制作工艺，所以不同的位移传感器对物体的“感知”方法也不同。 涡流式接近开关 这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。所以接近开关所能检测的物体必须是导电体。 电容式接近开关 这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或者与设备的机壳相连
接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。所以这种接近开关检测的对象，不限于导体，可以绝缘的液体或者粉状物等。 霍尔接近开关 霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。所以这种接近开关的检测对象必须是磁性物体。 光电式接近开关 利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。热释电式接近开关 用能感知温度变化的元件做成的开关叫热释电式接近开关。这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便会发生变化，由此就可检测出有物体接近。
