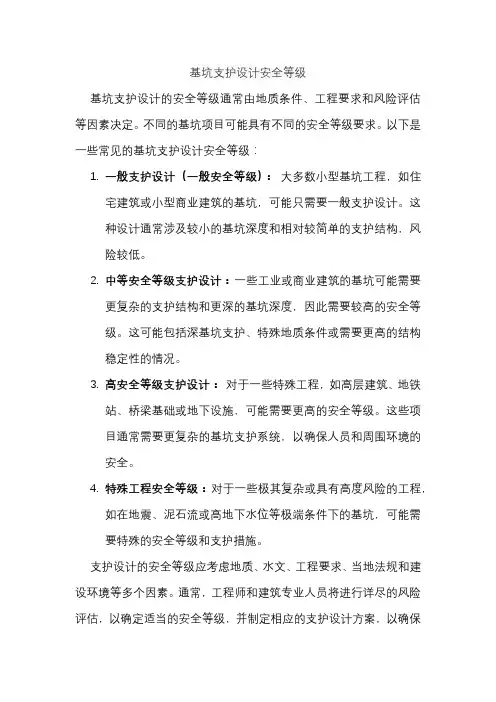

基坑支护结构的安全等级
基坑支护是为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施。
根据支护结构及周边环境对变形的适应能力和基坑工程对周边环境可能造成的危害程度，基坑工程划分为三个安全等级。对于安全等级为一级、二级、三级的深基坑工程，工程重要性系数0γ分别取1.1、1.0、0.9。
符合下列情况之一时，安全等级为一级：
（1）支护结构作为主体结构一部分时；
（2）基坑开挖深度大于、等于12米，位于古河道、河漫滩地貌单元或场地3年以内的新近回填土厚度大于4米时；
（3）位于一级阶地、二级阶地地貌单元，基坑开挖深度大于、等于16米时；
（4）在Ⅰ区范围内，有重要地下管线，如煤气管道、通讯电缆、高压电缆、大直径雨污水管道等；
（5）在Ⅰ区范围内，有需保护的浅基础或摩擦桩基础的一般性建（构）筑物；
（6）在Ⅰ、Ⅱ区范围内，有需保护的对地基变形敏感的建（构）筑物，如砌体结构建（构）筑物、陈旧建（构）筑物、高耸建（构）筑物等；（7）在Ⅰ、Ⅱ区范围内，有重要建（构）筑物，如地铁等。
同时符合下列情况时，安全等级为三级：
（1）开挖深度小于7.0m；
（2）在Ⅰ、Ⅱ区范围内均无建（构）筑物和地下管线，或在Ⅱ区范围内有桩基础的完好钢
筋混凝土结构或钢结构建（构）筑物。
除一级、三级情况之外的，安全等级均为二级。
基坑安全等级还应根据基坑开挖对周边环境的影响程度和具体情况确定。
第二部分 基坑支护结构的计算 支护结构的设计和施工，影响因素众多，不少高层建筑的支护结构费用已超过工程桩基的费用。为此，对待支护结构的设计和施工均应采取极慎重的态度，在保证施工安全的前提下，尽量做到经济合理和便于施工。 一、支护结构承受的荷载 支护结构承受的荷载一般包括 –土压力 –水压力 –墙后地面荷载引起的附加荷载。 1 土压力 ⑴主动土压力： 若挡墙在墙后土压力作用下向前位移时随位移增大，墙后土压力渐减小。当位移达某一数值时，土体内出现滑裂面，墙后土达极限平衡状态，此时土压力称为主动土压力，以Ea表示。 ⑵静止土压力： 若挡墙在土压力作用下墙本身不发生变形和任何位移（移动或滑动），墙后填土处于弹性平衡状态，则此时作用在挡墙上的土压力成为静止土压力。以E0表示。 (3)被动土压力： 若挡墙在外力作用下墙向墙背向移动，随位移增大，墙所受土的反作用力渐增大，当位移达一定数值时，土体内出现滑裂面，墙后土处被动极限平衡状态，此时土压力称为被动土压力，以Ep表示。
主动土压力计算 ?主动土压力强度 ?无粘性土 粘性土 土压力分布 对于粘性土按计算公式计算时，主动土压力在土层顶部（H=0处）为负值，即 表明出现拉力区，这在实际上是不可能发生的。只计算临界高度以下的主动土压力。土压力分布 可计算此种情况下的临界高度Zc，进而计算临界高度以下的主动土压力。
被动土压力计算 被动土压力强度 ?无粘性土 粘性土 计算土压力时应注意 ?不同深度处土的内聚力C不是一个常数，它与土的上覆荷重有关，一般随深度的加大而增大，对于暴露时间长的基坑，土的内聚力可由于土体含水量的变化和氧化等因素的影响而减小甚至消失。 ?、C 值是计算侧向土压力的主要参数，但在工程桩打设前后的、C值是不同的。 在粘性土中打设工程桩时，产生挤土现象，孔隙水压力急剧升高，对、C值产生影响。另外，降低地下水位也会使、C值产生变化。 水压力
关于印发《成都市建筑工程深基坑施工管理办法》的通知 各区（市）县建设局，各建设、施工、监理、勘察、设计、监测、检测单位： 为进一步贯彻落实《建筑法》、《安全生产法》、《建设工程安全生产管理条例》，加强对建筑工程施工安全重大危险源的管理，结合近年来我市深基坑施工管理工作实际，我委对原《成都市建筑工程深基坑施工安全管理暂行办法》进行了修订，现将修订后《成都市建筑工程深基坑施工管理办法》的印发给你们，请各单位遵照执行。 本办法自2009年8月1日起施行，原《成都市建筑工程深基坑施工安全管理暂行办法》（成建委发[2002]712号）同时作废。 附件1：《成都市建筑工程深基坑施工管理办法》 附件2：基坑工程的安全等级 二○○九年七月二日
附件1： 成都市建筑工程深基坑施工管理办法 第一条为加强建筑工程深基坑施工的管理，确保深基坑及毗邻建（构）筑物、地下设施、道路的安全，防止安全事故的发生，根据有关法律、法规的规定，结合成都市实际，制定本办法。 第二条本办法适用于成都市行政区域内建筑工程深基坑施工及其相关建设活动。市政基础设施工程深基坑施工参照本办法执行。 第三条本办法所称深基坑工程，是指按《成都地区建筑地基基础设计规范》（DB51/T5026）规定的基坑工程安全等级为一、二级的基坑工程（基坑工程安全等级划分见附件二）。其工作内容包括为保证深基坑坑壁稳定和基坑周边环境安全所涉及的岩土勘察、地下水控制、支护结构设计、土方开挖施工、支护结构施工、涉及边坡稳定的坑底地基加固施工、以及相关监测及检测等活动。 第四条成都市建设委员会委托成都市建设工程施工安全监督站实施对全市深基坑工程施工安全进行监督管理工作，成都市建设工程施工安全监督站根据职责权限具体负责锦江、青羊、金牛、武侯、成华区范围内建筑工程深基坑施工安全监督管理工作，对各区（市）县建筑工程深基坑施工安全监督管理进行业务指导。各区（市）县建设行政主管部门根据职责权限负责本地区建筑工程深基坑施工安全监督管理工作。 第五条建设单位进行深基坑工程发包时，应选择有相应资质的勘察、设计、施工、监理、监测和检测单位。建设单位必须按基本
安全技术交底书
安全技术交底内容： 1、进入施工现场必须遵守安全生产纪律和操作规程 2、钻孔过程中，非相关人员距离钻机不得太近，防止机械伤人。 3、钢筋笼加工过程中，不得出现随意抛掷钢筋现象，制作完成的节段钢筋笼滚动前检查滚动方向上是否有人，防止人员被砸伤。氧气瓶与乙炔瓶在室外的安全距离为5m。 4、桩机就位后要将底架垫平、压实，立架时要有专人指挥。 5、移动机架不准碰触高低压电线，不得在高低压电线下冲、钻孔和空吊放钢筋等施工作业。电源线路、电箱界限正确，绝缘可靠，接地牢固，触电保护器灵敏有效，电源容量和导线截面符合桩机说明书和安全用电规范要求。 6、钻孔前要检查各传动箱润滑油是否足量，各联接处是否牢固，泥浆循环系统（离 心泵）是否正常，确认各部件性能良好后，才开始作业。 7、机架上电箱电器完好，电动机接地不少于两处，接保护零线牢固可靠，触电保护器动作灵敏。不准带负荷启动电动机，严禁用脚代手进行操作。 8、钻孔时应对准桩位，先使钻杆向下，钻头接触地面，再开始钻杆转动，不得晃动钻杆，操作人员爬上臂杆上面保养时，要注意脚不要沾泥浆，以免打滑摔下来。 9、操作期间，操作人员不得擅自离开工作岗位或做其他的事。钻孔过程中，如遇机架摇晃、移动、偏斜或钻头内发出有节奏的响声时，应立即停钻，经处理后，方可继续施钻。10、钻机移位时要先切断电源后才能移动桩机。移动期间要有专人指挥和专人看管电缆线以防桩机压 11、钻机冲钻孔期间，非施工人员不得进入施工现场。已钻好的桩孔在未浇筑砼期间，要将桩孔围起来或用夹板将桩孔盖上，以防闲杂人员或小孩掉到桩孔内。11、场内要设泥浆
安全技术交底书
浅谈双排灌注桩深基坑支护结构计算 摘要：深基坑双排灌注桩支护是在单排悬臂桩支护技术基础上新开发的一项技术。它仍属于悬臂式支护结构类型。工程实践证明：在稳定性较好的一般粘性土和砂土层中采用这种支护型式，与单排悬臂桩相比具有刚度大、位移小、支护高度大、节约投资等特点。 关键词：基坑支护；土压力；内力计算 0前言 单排悬臂桩支护已有较成熟的设计计算方法，而双排桩支护结构的设计计算则还处于研讨中，本文中依据作者近年来的工程施工设计实践经验，提出一套设计分析方法，供类似工程参考。 1 双排桩支护的受力特性 双排桩支护型式简单，前后排桩按一定排距布置成三角形或矩形平面，桩顶用现浇钢筋混凝土连梁或板连接起来，形成桩脚嵌固的刚架型式。它虽属于悬臂支护型式，但受力机理与单排悬臂桩有本质的区别。即桩间土对双排桩有土压力作用，而且作用力的大小与桩的排距大小有关，故双排桩支护结构可看成前后排桩都受到大小不等土压力作用的平面刚架。把土视为弹性体，并取矩形平面单元，把桩视为梁单元，利用有限元法分析得后排桩失去挡土作用的距离b max 为： 式中：h—桩的挡土高度；t—桩的理论埋深；μ—土 的波松比，μ≤0.5； 偏保守地取μ=0.5，t=0.2h代入式(1)得：b max≈1.6 h；同理，经分析得：后排桩受力超过前排桩的临界点满足： 因此，可将双排桩土压力分布大致分为三种情况： (1)当b ≤.125h时，后排桩承受全部土压力，前排桩通过横梁受到桩顶推力；双排桩土压力分布如图1(a)；按库仑强度理论，图1中滑楔与水平面夹角为45°+ 。 (2)当1.6h>b>0.125h时，前、后排桩同时受到土压力作用，横梁可能受
基坑工程概述及常见支护形式简介
目 录01常见的几种支护形式 02基坑工程概述
01.基坑工程概述
第一部分、基坑工程概述 ?1、定义 基坑（excavations）：为进行建筑物地下部分施工由地面向地下开挖形成的空间。 基坑工程（foundation pit engineering）：为保证基坑施工、主体地下结 构的安全和周围环境不受损害而采取的支护结构、降水和土方开挖与 回填，包括勘察、设计、施工、监测和检测等。 深基坑工程（deep foundation pit engineering）：①开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程。②开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程。
?2、功能作用 作为基坑工程本身： 1）挡土作用； 2）挡水作用； 3）作为地下结构是的外墙（逆作法）。 作为整体环境的一部分： 1）保护周边环境（建筑物、管线、地面、道路等）不因基坑开挖发生变形破坏； 2）控制围护结构位移和坑底隆起对环境的影响 3）控制降低地下水位对环境的影响 4）控制支锚结构对相邻场地的影响
?3、基本特点 1）安全储备较小，风险性较大 一般基坑支护体系是临时结构，在地下结构施工至±0.00，肥槽回填完成即失去相应的作用，基坑围护体系在设计计算时有些荷载，如地震荷载不加考虑，相对于永久性结构而言，在强度、变形、防渗、耐久性等方面的要求较低一些。再者就是建设单位要求节约造价，降低工程费用。 2）基坑工程具有很强的区域性和个性(地质、场地) 基坑工程作为一种岩土工程，受到工程地质和水文地质条件的影响很大，区域性强。我国幅员辽阔，地质条件变化很大，有软土、砂性土、砾石土、黄土、膨胀土、红土、风化土、岩石等，不同地层中的基坑工程所采用的围护结构体系差异很大，即使是在同一个城市，不同的区域也有差异，因此，围护结构体系的设计、基坑的施工均要根据具体的地质条件因地制宜，不同地区的经验可以参考借鉴，但不可照搬照抄。
第一章设计方案综合说明 1.1 概述 1.1.1 工程概况 拟建南京新城科技园 B 地块深基坑位于河西香山路和嘉陵江东街交会处 东南隅，北侧为规四路（隔马路为A地块基坑），东侧为青石路。B地块±0. 00m 相当于绝对标高+7.40m。基坑挖深为 6.1 ～8.0m。拟建场地属Ⅱ级复杂场地。 2，包括 3 幢地上建筑和一层地下室。建筑物采用 该基坑用地面积约20000 m 框架结构，最大单柱荷载标准值为23000KN，拟采用钻孔灌注桩基础设计方案。 有关拟建物层数、结构型式、柱网和室内外地坪设计标高具体见表 1.1 。 表1.1 栋号建筑物层数 结构型 式 室内地坪 设计标高 （m） 室外地坪 设计标高 （m） 01 办公楼19 框架结 构 7.3 7.0-7.2 02 国家实验 室 1、10、11 框架结 构 7.3 7.0-7.2 03 会议楼、 商务楼 2、18 框架结 构 7.5 7.2 南、北地下 室 -1 框架~抗 震墙结 构 04 1.9 7.0-7.2 注：表 1.1 内建筑物室内外地坪设计标高系吴淞高程。 本工程重要性等级为二级，抗震设防类别为丙类。根据该工程重要性等级、场地复杂程度和地基复杂程度，按《岩土工程勘察规范》（GB50021-2001）3.1 节，划分该工程岩土工程勘察等级为乙级。 1.1.2 基坑周边环境条件 基坑四面均为马路，下设通讯电缆、煤气管线等设施。北侧隔马路为基坑（A地块）
第一章设计方案综合说明 1.1.3 工程水文地质条件 拟建场地地形总体较为平坦，地面高程在 4.87~8.78m（吴淞高程系）之间。对照场地地形图看，场内原有沟塘已被填埋整平。场地地貌单元属长江 漫滩。 在基坑支护影响范围内，自上而下有下列土层： ①~1 杂填土：杂色，松散，由粉质粘土混碎砖、碎石和砼块等建筑垃圾 填积，其中2.7~4.5m 填料为粉细砂，填龄不足 2 年。层厚0.3~4.9m； ①~2 素填土：黄灰~灰色，可~软塑，由粉质粘土、粘土混少量碎砖石填积，含少量腐植物，填龄在10 年以上。埋深0.8~5.3m，层厚0.2~2.6m； ①~2a 淤泥、淤泥质填土：黑灰色，流塑，含腐植物，分布于暗塘底部， 填龄不足10年。埋深0.2~2.9m，层厚0.6~4.0m； ②~1 粉质粘土、粘土：灰黄色~灰色，软~可塑，切面有光泽，韧性、干 强度较高。埋深0.3~4.7m，层厚0.3~2.1m； ②~2 淤泥质粉质粘土：灰色，流塑，含腐植物，夹薄层粉土，切面稍有 光泽，韧性、干强度中等。埋深 1.1~6.2m，层厚11.2~12.4m； ②~2a 粉质粘土与粉土互层：灰色，粉质粘土为流塑，粉土呈稍密，局 部为流塑淤泥质粉质粘土，具水平层理。切面光泽反应弱，摇震反应中等， 韧性、干强度低。埋深 1.6~5.7m，层厚0.4~3.3m； ②~3粉质粘土、淤泥质粉质粘土：灰色，流塑，夹薄层（局部为层状） 粉土、粉砂，具水平层理。切面稍有光泽，有轻微摇震出水反应，韧性、干 强度中等偏低。埋深10.5~15.6m，层厚1.2~7.7m； ②~4粉质粘土、淤泥质粉质粘土夹粉土、粉砂：灰色，粉质粘土、淤泥 质粉质粘土为流塑，粉土、粉砂为稍~中密，局部为互层状，具水平层理。光泽反应弱，摇震反应中等，韧性、干强度较低。埋深14.2~21.5m，层厚1.2~8.8m； ②~5 粉细砂：青灰~灰色，中密，砂颗粒成分以石英质为主，含少量腐 植物及云母碎片。埋深20.0~25.6m，层厚10.3~12.3m； ②~5a 粉质粘土、淤泥质粉质粘土：灰色，流塑，切面稍有光泽，韧性、 干强度中等。呈透镜体状分布于②~5 层中。埋深23.6~25.0m，层厚0.4~0.5m； ②~6细砂：青灰色，密实，局部为粉砂，砂颗粒成分以石英质为主，含 云母碎片。层底部局部地段含少量卵砾石。埋深29.2~33.5m，层厚14.2~22.1m； ②~6a淤泥质粉质粘土、粉质粘土，灰色，流~ 软塑，切面稍有光泽，韧性、干强度中等。呈透镜体状分布于②~6 层中。埋深35.9~45.5m，层厚 0.3~1.4m。 ⑤~1 强风化泥岩、泥质粉砂岩：棕红~棕褐色，风化强烈，呈土状，遇水极易软化，属极软岩，岩体基质本量等级分类属Ⅴ级。埋深47.0~52.3m，层厚0.6~5.8m。 ⑤~2 中风化粉砂质泥岩、泥质粉砂岩：紫红~棕褐色，泥质胶结，夹层状泥岩，属极软岩~软岩，岩体较为完整，有少量裂隙发育，充填有石膏，遇水易软化，岩体基本质量等级分类属Ⅴ级。埋深48.0~57.9m，未钻穿。 ⑤~2a 中风化泥质粉砂岩、细砂岩：紫红~棕褐色，泥质胶结，属软岩~ 较软岩，岩体较为完整，有少量裂隙发育，基本质量等级分类属Ⅳ级。该层 呈透镜体状分布于⑤~2 层中。埋深52.5~59.5m，层厚0.3~0.4m。 2
基坑工程安全等级 基坑工程监测项目的选择与基坑工程的安全等级有关。目前基坑工程安全等级的划分不同规范中有所不同。 （1）《建筑地基基础工程施工质量验收规范》GB 50202-2002的划分方法 符合下列情况之一的基坑，定为一级基坑： 1）重要工程或支护结构作为主体结构的一部分； 2）开挖深度大于10m； 3）与邻近建筑物、重要设施的距离在开挖深度以内的基坑； 4）基坑范围内有历史文物、近代优秀建筑、重要管线等需要严加保护的基坑。 三级基坑为开挖深度小于7m，且周围环境无特别要求的基坑。 除一级基坑和三级基坑外的基坑均属二级基坑。 （2）《建筑基坑支护技术规范》JGJ 120-99的划分方法 基坑侧壁安全等级按照基坑破坏后果划分，见表2-1-1. 基坑侧壁安全等级表2-1-1 注：有特殊要求的建筑基坑侧壁安全等级可根据具体情况另行确定。 （3）《建筑地基基础设计规范》GB 50007-2002的划分方法 该规范中的基坑监测项目的选择是按照地基基础设计等级确定的，它将地基基础设计等级分为甲、乙、丙三个设计等级。其中“位于复杂地质条件及软土地区的二层及二层以上地下室的基坑工程”属于甲级设计等级。 （4）其他相关规范中的划分方法 冶金部的行业标准《建筑基坑工程技术规范》YB 9258-97对基坑工程安全等级的划分同建设部的行业标准《建筑基坑支护技术规范》JGJ 120-99基本相同，也是按照破坏后果确定为一级、二级、三级。
（5）上海市标准《基坑工程设计规程》DBJ 08-61-97中的划分方法 关于基坑工程安全等级的划分同《建筑地基基础工程施工质量验收规范》GB 50202-2002基本相同。 （6）《深圳地区建筑深基坑支护技术规范》SJG 05-96中的划分 关于基坑工程安全等级的划分主要依据工程的复杂程度和破坏程度，分为一级、二级、三级。 （7）山东省地方标准《建筑地基工程监测技术规范》DBJ 14-024的划分方法 该规范突出国家标准《建筑地基基础工程施工质量验收规范》GB 50202-2002、《建筑地基基础设计规范》GB 50007-2002的地位，将基坑工程安全等级划分为一级、二级、三级。符合下列情况之一的基坑，定为一级基坑： 1）重要工程或支护结构同时作为主体结构一部分的基坑； 2）与邻近建筑物、重要设施的距离在开往深度以内的基坑； 3）基坑影响范围内（不小于2倍的基坑开挖深度）有历史文物、近代优秀建筑、重要管线等需要严加保护的基坑； 4）开挖深度大于10m的基坑； 5）位于复杂地质条件及软土地区的二层及二层以上地下室的基坑。 基坑开挖深度小于7m，且周围环境无特别要求的基坑属于三级基坑。 除一级基坑和三级基坑外的基坑均属二级基坑。 （8）上海市工程建设地方标准《基坑工程施工监测规程》DG/T 108-2001-2006的划分方法 该规程规定了基坑工程监测等级，分为特级、一级、二级和三级。基坑工程监测等级根据基坑工程安全等级、周边环境等级和地基复杂程度划分。基坑工程安全等级又依据破坏后果、基坑开挖深度划分为一级、二级和三级；周边环境等级依据周边环境条件划分为特级、一级、二级和三级；地基复杂程度等级依据地基土土性、软弱程度和水文地质条件划分为复杂、中等和简单。 （9）《南京市房屋建筑深基坑工程质量监督管理实施细则（试行）》宁建工字[2006]213号文件中的划分方法 该文件同时吸纳了国家标准《建筑地基基础工程施工质量验收规范》GB50202-2002、《建筑地基基础设计规范》GB 50007-2002和建设部的行业标准《建筑基坑支护技术规程》JGJ 120-99，将基坑划分为一级安全等级、
基坑支护结构类型及其优缺点 一、放坡开挖 优势：造价最便宜，支护施工进度快。 劣势：回填土方较大，雨季因浸泡容易局部坍塌。 适用：场地开阔，土层较好，周围无重要建筑物、地下管线的工程。放坡高度超过5m，建议分级放坡。 注意事项：周边条件允许情况下，尽量坡度放大，软土地区放坡尽量增加坡脚反压，做好降水、截水、泄水措施。一般情况可用铁丝网代替钢筋网，用石粉代替砂、石喷砼护面。 二、土钉墙（加强型土钉墙） 优势：稳定可靠、经济性好、效果较好、在土质较好地区应积极推广。 劣势：土质不好的地区难以运用，需土方配合分层开挖，对工期要求紧工地需投入较多设备。 适用：主要用于土质较好地区，开挖较浅基坑。 注意事项：对于周边临近建筑物或道路等对变形控制较严格区段或较深的基坑，需增加预应力锚杆或锚索，称之为加强型土钉墙，因施加预应力较小，可设置简易腰梁。
根据土层及地下水情况能干法成孔尽量干法成孔。如遇回填土及局部软土层，钢筋土钉改为钢花管土钉采用冲击器击入效果更佳。 三、复合土钉墙（加强型复合土钉墙） 优势：复合土钉墙具有挡土、止水的双重功能，效果良好；由于一般坑内无支撑，便于机械化快速挖土；一般情况下较经济。 劣势：施工工期相对较长，需待搅拌桩或旋喷桩达到一定强度方可开挖。 适用：存在软土层区域，或回填土区域，或受场地限制需垂直开挖区域。 注意事项：深层搅拌桩在较厚砂层施工较易开叉，需设置多排搭接。由于搅拌桩抗拉抗剪性能较差，一般情况需内插钢管或型钢，并设置冠梁。对于局部狭窄区域，搅拌桩机械无法施工时，可采取高压旋喷桩代替。对于周边临近建筑物或道路等对变形控制较严格区段或较深的基坑，需增加预应力锚杆或锚索，称之为加强型复合土钉墙。 四、拉森钢板桩 优势：耐久性良好，二次利用率高；施工方便，工期短。 劣势：不能挡水和土中的细小颗粒，在地下水位高的地区需采取隔水或降水措施；悬臂抗弯能力较弱，开挖后变形较大。
基坑土层力学参数 层号土层名称层厚(m)重度(kN/m3) 浮重度 (kN/m3)粘聚力 (kPa) 内摩擦角 (°) m值 1杂填土——2 粉质黏 土 ——3 粉质黏 土 ——4 粉质黏 土 ——5 粉质黏 土 ——6 粉质黏 土 7粉质黏
土 8中砂——9粗砂——10砾砂——11粗砂—— 基坑存在的超载表超载位 置类型 超载值 (kPa) 作用深 度(m) 作用宽 度(m) 距坑边 距(m) 形式 长度 (m) A-A’局部荷 载 条形—— 此深基坑工程需要基坑支护结构来保证基坑的安全稳定，各种支护 结构设计均遵循《建筑基坑支护技术规程》(JGJ 120-2012)，《混凝 土结构设计规范》(GB 50010-2010)，《钢结构设计规范》(GB 50017-2017)。因此，本文将设计3种支护结构，分别为锚杆支护体系+护坡
桩、地下连续墙、地下连续墙+锚杆支护体系。 由规程知，设计支护形式需考虑作用在结构上的水平荷载，影响基坑支护的水平荷载有土体、基坑周围的建筑、车辆、施工材料及设备、温度及水等因素。确定荷载需要确定基坑内外土压力，土体在重力作用下会对支护结构产生侧压力，基坑外侧土体作用在支护结构上的力为主动土压力，主动土压力使支护结构变形挤压基坑内侧土体，此时基坑内侧土体土体对支护结构作用的力为被动土压力。土压力计算方法为朗金土压力计算方法，即分别按下式计算： 2,tan 452i a i K ?? ? =?- ?? ? （3-1） ,2ak ak a i p K c σ=- （3-2） 2,tan 452i p i K ?? ? =?+ ?? ? （3-3） ,2pk pk p i p K c σ=+（3-4） 式中：,a i K 、,p i K ——分别表示第i 层土的主动土压力系数与被动土压力系数； i ?、i c ——分别表示第i 层土的内摩擦角（°）与黏聚力 （kPa ）； ak σ、pk σ——分别表示支护结构外侧、内侧计算点的土中竖向

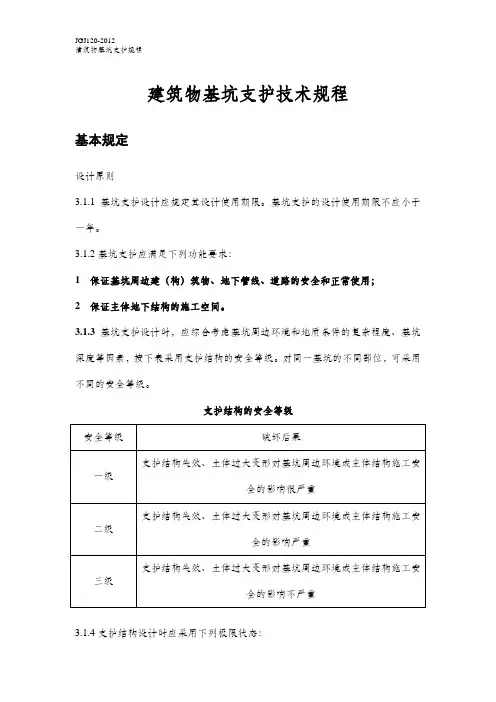

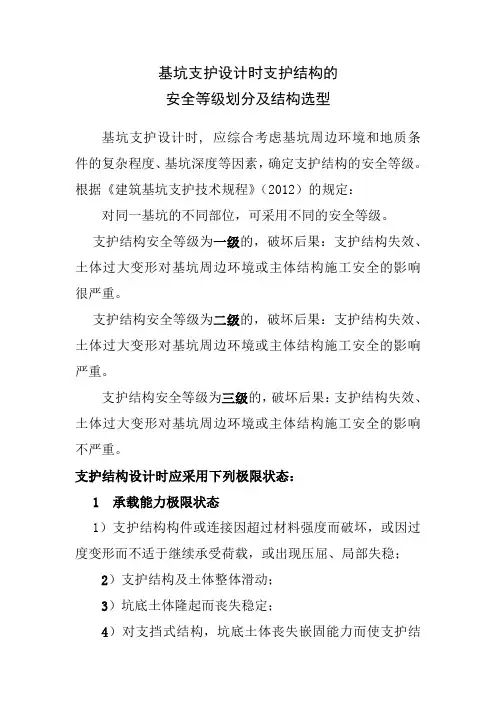

基坑支护结构设计原则与勘察要求 基坑支护结构设计原则与勘察要求 3.1 设计原则 3.1.1 基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计。 3.1.2 基坑支护结构极限状态可分为下列两类： 1 承载能力极限状态：对应于支护结构达到最大承载能力或土体失稳、过大变形导致支护结构或基坑周边环境破坏； 2 正常使用极限状态：对应于支护结构的变形已妨碍地下结构施工或影响基坑周边环境的正常使用功能。 3.1.3 基坑支护结构设计应根据表3.1.3选用相应的侧壁安全等级及重要性系数。 表3.1.3 基坑侧壁安全等级及重要性系数 安全等级破坏后果Υ0 一级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下 1.10 结构施工影响很严重 二级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下 1.00 结构施工影响一般 三级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下 0.90 结构施工影响不严重 注：有特殊要求的建筑基坑侧壁安全等级可根据具体情况另行确定。 3.1.4 支护结构设计应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响，对于安全等级为一级和对周边环境变形有限定要求的二级建筑基坑侧壁，应根据周边环境的重要性、对变形的适应能力及土的性质等因素确定支护结构的水平变形限值。 3.1.5 当场地内有地下水时，应根据场地及周边区域的工程地质条件、水文地质条件、周边环境情况和支护结构与基础型式等因素，确定地下水控制方法。当场地周围有地表水汇流、排泻或地下水管渗漏时，应对基坑采取保护措施。 3.1.6 根据承载能力极限状态和正常使用极限状态的设计要求，基坑支护应按下列规定进行计算和验算。 1 基坑支护结构均应进行承载能力极限状态的计算，计算内容应包括： 1) 根据基坑支护形式及其受力特点进行土体稳定性计算； 2) 基坑支护结构的受压、受弯、受剪承载力计算； 3) 当有锚杆或支撑时，应对其进行承载力计算和稳定性验算。 2 对于安全等级为一级及对支护结构变形有限定的二级建筑基坑侧壁，尚应对基坑周边环境及支护结构变形进行验算。 3 地下水控制验算： 1) 抗渗透稳定性验算； 2) 基坑底突涌稳定性验算；
3.1 设计原则 3.1.1基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计。 3.1.2基坑支护结构极限状态可分为下列两类： 1 承载能力极限状态：对应于支护结构达到最大承载能力或土体失稳、过大变形导致支护结构或基坑周边环境破坏； 2 正常使用极限状态：对应于支护结构的变形已妨碍地下结构施工或影响基坑周边环境的正常使用功能。 3.1.3基坑支护结构设计应根据表3.1.3选用相应的侧壁安全等级及重要性系数。 表3.1.3 基坑侧壁安全等级及重要性系数 安全等级破坏后果Υ0 一级支护结构破坏、土体失稳或过大变形对基坑周边环境及地 下 1.10 结构施工影响很严重 二级支护结构破坏、土体失稳或过大变形对基坑周边环境及地 下 1.00 结构施工影响一般 三级支护结构破坏、土体失稳或过大变形对基坑周边环境及地 下 0.90
结构施工影响不严重 注：有特殊要求的建筑基坑侧壁安全等级可根据具体情况另行确定。 3.1.4支护结构设计应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响，对于安全等级为一级和对周边环境变形有限定要求的二级建筑基坑侧壁，应根据周边环境的重要性、对变形的适应能力及土的性质等因素确定支护结构的水平变形限值。 3.1.5 当场地内有地下水时，应根据场地及周边区域的工程地质条件、水文地质条件、周边环境情况和支护结构与基础型式等因素，确定地下水控制方法。当场地周围有地表水汇流、排泻或地下水管渗漏时，应对基坑采取保护措施。 3.1.6根据承载能力极限状态和正常使用极限状态的设计要求，基坑支护应按下列规定进行计算和验算。 1 基坑支护结构均应进行承载能力极限状态的计算，计算内容应包括： 1) 根据基坑支护形式及其受力特点进行土体稳定性计算； 2) 基坑支护结构的受压、受弯、受剪承载力计算； 3) 当有锚杆或支撑时，应对其进行承载力计算和稳定性验算。 2 对于安全等级为一级及对支护结构变形有限定的二级建筑基坑侧壁，尚应对基坑周边环境及支护结构变形进行验算。 3 地下水控制验算：
基坑支护工程安全技术交底 (新版) Business leaders cannot lack safety awareness. Only when the company strengthens its safety management and construction can the personal safety of workers be guaranteed. ( 安全管理) 单位：_______________________ 部门：_______________________ 日期：_______________________ 本文档文字可以自由修改
基坑支护工程安全技术交底(新版) 一、本项目部的安全生产纪律 1、施工现场必须做到“安全第一，预防为主”。 2、管理人员必须实行“安全生产责任制”，工作人员必须实行《安全技术操作规程》。 3、进入施工现场必须戴安全帽，不可穿拖鞋、高跟鞋，严禁打赤脚。 4、特种作业人员必须持证上岗，高处作业必须系安全带。 5、杜绝违章指挥、违章操作和违反劳动纪律的“三违”行为。 6、严禁车辆超载滥载，严禁超速行驶；起重安装严禁超负荷作业。 7、施工机械、电气设备非操作人员不得乱动。
8、施工现场宿舍、仓库、工棚必须配备消防器材和消防设施，施工人员必须履行消防救灾、抢险的职责和义务。 9、各种电器设备必须有可靠的安全接地和各种安全保护装置。 10、进入施工现场未办理动火作业票，未经主管领导签字，不得进行明火作业。 二、施工中需要注意的问题 1、班组每周一开展一次安全学习（活动），班组负责人负责主持，并做好学习记录。 2、班组每天开工前开展班前交底会，负责人向施工人员交代当天的任务和需要注意的事项，并做好交底记录。班前会应简短，尽量几句话把需要说明的事情交待清楚即可结束。 3、要做到工完场清。施工中的机具、材料、垃圾等要分类集中堆放，保持现场整洁、有序。每天工完要清理场地，把当天的施工垃圾集中运走；现场无用的土堆应整平或运走。 4、在施工场地周围树立醒目的告示牌，防止非生产人员进
建筑基坑工程 ——常用的基坑支护结构形式 常用的基坑支护结构形式有：放坡、悬臂桩墙结构体系、桩墙-锚杆结构体系、桩墙-内支撑结构体系、单一土钉墙结构体系、复合土钉墙结构体系、重力式水泥土墙等。 1 放坡 放坡是指将基坑开挖成一定坡度的人工边坡，当基坑较深时可分级放坡，并保证边坡自身能够稳定，主要验算的是边坡的圆弧滑动稳定性。当坡体存在地下水时，应在坡面设泄水孔以减少水压力的不利影响。放坡的基坑开挖范围加大，只有在周边场地许可时才能采用。 2 悬臂桩墙结构体系 悬臂桩墙结构体系是指没有内支撑和拉锚，仅靠结构的入土深度和抗弯能力来维持基坑坑壁稳定和结构安全的板桩墙、排桩墙和地下连续墙支护结构，如图1所示，因水平位移限制，仅适用于土质较好、开挖深度较浅的基坑工程。 图1 悬臂桩墙结构体系 3 桩墙-锚杆结构体系 桩墙-锚杆结构体系是指利用桩墙的入土深度、抗弯能力以及锚杆的抗拉能力来维持基坑坑壁稳定和结构安全的板桩墙、排桩墙和地下连续墙-锚杆支护结构，如图2所示，适用于深部有较好土层的地层，不宜用于软粘土地层中。 图2 桩墙-锚杆结构体系 4 桩墙-内支撑结构体系 桩墙-内支撑结构体系是指利用桩墙的入土深度、抗弯能力以及钢（混凝土）内支撑的
抗压能力来维持基坑坑壁稳定和结构安全的板桩墙、排桩墙和地下连续墙-内支撑支护结构，如图3所示，适用于各种土层和各种开挖深度的基坑工程。 图3 桩墙-内支撑结构体系 5 土钉墙结构体系 土钉墙结构体系是指在土体中设置密集土钉来加固原位土体的支护体系，如图4所示，适用于地下水位以上的黏性土、砂土和碎石土等地层，不宜用于淤泥或淤泥质土层。 图4土钉墙结构体系 6 复合土钉墙结构体系 复合土钉墙结构体系是指将土钉墙与深层搅拌桩、微型桩以及预应力锚杆等有机组合成的复合支护体系，它是一种改进或加强型土钉墙，如图5所示，它弥补了一般土钉墙的许多缺陷和使用限制，极大地扩展了土钉墙技术的应用范围，具有安全可靠、造价低、工期短、使用范围广等特点，获得了越来越广泛的工程应用。
第一章设计方案综合说明 概述 1.1.1 工程概况 拟建南京新城科技园B地块深基坑位于河西香山路和嘉陵江东街交会处东南隅，北侧为规四路（隔马路为A地块基坑），东侧为青石路。B地块±0.00m 相当于绝对标高+7.40m。基坑挖深为～8.0m。拟建场地属Ⅱ级复杂场地。该基坑用地面积约20000 m2，包括3幢地上建筑和一层地下室。建筑物采用框架结构，最大单柱荷载标准值为23000KN，拟采用钻孔灌注桩基础设计方案。 有关拟建物层数、结构型式、柱网和室内外地坪设计标高具体见表。 | 本工程重要性等级为二级，抗震设防类别为丙类。根据该工程重要性等级、场地复杂程度和地基复杂程度，按《岩土工程勘察规范》（GB50021-2001）节，划分该工程岩土工程勘察等级为乙级。 #
1.1.2 基坑周边环境条件 基坑四面均为马路，下设通讯电缆、煤气管线等设施。北侧隔马路为基坑（A地块） 1.1.3 工程水文地质条件 拟建场地地形总体较为平坦，地面高程在~8.78m（吴淞高程系）之间。对照场地地形图看，场内原有沟塘已被填埋整平。场地地貌单元属长江漫滩。 在基坑支护影响范围内，自上而下有下列土层： ①~1杂填土：杂色，松散，由粉质粘土混碎砖、碎石和砼块等建筑垃圾填积，其中~4.5m填料为粉细砂，填龄不足2年。层厚~4.9m； ①~2素填土：黄灰~灰色，可~软塑，由粉质粘土、粘土混少量碎砖石填积，含少量腐植物，填龄在10年以上。埋深~5.3m，层厚~2.6m； ①~2a淤泥、淤泥质填土：黑灰色，流塑，含腐植物，分布于暗塘底部，填龄不足10年。埋深~2.9m，层厚~4.0m； \ ②~1粉质粘土、粘土：灰黄色~灰色，软~可塑，切面有光泽，韧性、干强度较高。埋深~4.7m，层厚~2.1m； ②~2淤泥质粉质粘土：灰色，流塑，含腐植物，夹薄层粉土，切面稍有光泽，韧性、干强度中等。埋深~6.2m，层厚~12.4m； ②~2a粉质粘土与粉土互层：灰色，粉质粘土为流塑，粉土呈稍密，局部为流塑淤泥质粉质粘土，具水平层理。切面光泽反应弱，摇震反应中等，韧性、干强度低。埋深~5.7m，层厚~3.3m； ②~3粉质粘土、淤泥质粉质粘土：灰色，流塑，夹薄层（局部为层状）粉土、粉砂，具水平层理。切面稍有光泽，有轻微摇震出水反应，韧性、干强度中等偏低。埋深~15.6m，层厚~7.7m； ②~4粉质粘土、淤泥质粉质粘土夹粉土、粉砂：灰色，粉质粘土、淤泥质粉质粘土为流塑，粉土、粉砂为稍~中密，局部为互层状，具水平层理。光泽反应弱，摇震反应中等，韧性、干强度较低。埋深~21.5m，层厚~8.8m； ②~5粉细砂：青灰~灰色，中密，砂颗粒成分以石英质为主，含少量腐植物及云母碎片。埋深~25.6m，层厚~12.3m； ②~5a粉质粘土、淤泥质粉质粘土：灰色，流塑，切面稍有光泽，韧性、干强度中等。呈透镜体状分布于②~5层中。埋深~25.0m，层厚~0.5m； ②~6细砂：青灰色，密实，局部为粉砂，砂颗粒成分以石英质为主，含云母碎片。层底部局部地段含少量卵砾石。埋深~33.5m，层厚~22.1m； · ②~6a淤泥质粉质粘土、粉质粘土，灰色，流~ 软塑，切面稍有光泽，韧性、干强度中等。呈透镜体状分布于②~6层中。埋深~45.5m，层厚~1.4m。 ⑤~1强风化泥岩、泥质粉砂岩：棕红~棕褐色，风化强烈，呈土状，遇水极易软化，属极软岩，岩体基质本量等级分类属Ⅴ级。埋深~52.3m，层厚~5.8m。 ⑤~2中风化粉砂质泥岩、泥质粉砂岩：紫红~棕褐色，泥质胶结，夹层状泥岩，属极软岩~软岩，岩体较为完整，有少量裂隙发育，充填有石膏，遇
8种常见的基坑支护形式 基坑支护结构的类型及其适用条件 1.放坡开挖 优势：只要求稳定，价钱最便宜。 劣势：回填土方较大。 适用：场地开阔，周围无重要建筑物的工程。 2.围护墙深层搅拌水泥土 深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。 劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。 适用：闹市区工程。 3.高压旋喷桩 高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。 优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。 劣势：施工中有大量泥浆排出,容易引起污染。对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。 适用：施工空间较小的工程。
4.槽钢钢板桩 这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。槽钢长6～8m ,型号由计算确定。 优势:耐久性良好,二次利用率高；施工方便,工期短。 劣势：不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施；抗弯能力较弱，支护刚度小,开挖后变形较大。 适用：多用于深度≤4m的较浅基坑或沟槽。
城市地下工程的基坑围护结构 城市地下工程，是指在城市内部深入地面以下为开发利用地下空间资源所建造的地下土木工程；城市地下工程具有现场环境条件复杂、工期长、技术要求高、施工难度大、对环境影响控制要求高等特点, 是一项相当复杂的高风险性系统工程。 一、概述 基坑工程是由地面向下开挖一个地下空间，四周设置垂直的挡土围护结构以及支撑结构的工程。围护结构一般是在开挖面基底下有一定插入深度的板（桩）墙结构，主要承受基坑开挖卸荷所产生的土压力和水压力，并将此压力传递给支撑，是稳定基坑的一种挡墙结构；支撑结构分为内撑和外锚两种，主要是为了减小围护结构的变形，控制墙体的弯矩。 城市地下工程中，涉及到基坑围护结构的主要有两种土建工程：一种主要用于车站，地下仓库以及地下停车场；一种主要用于地铁区间线路修建。 二、基坑围护结构设计内容城市地下工程的基坑围护结构，由于其所处的特殊地理位置和功能，导致其具有环境效应，会引起周围地基地下水位的变化和应力场的改变，周围地基土体的变形，对周围建筑物和地下管线产生影响，因此在基坑围护工程设计和施工时首先要保护相邻建筑物和市政设施的安全。具体的基坑围护结构设计内容如下：
(1)环境调查及基坑安全等级：在围护设计中，首先应根据基坑的深度地质条件及周边环境条件确定基坑的安全等级，这是进行基坑围护结构设计的首要条件； (2)围护结构的选择和布置：软粘土地基、黄土地基等工程地质和水文地质条件不同的地基中基坑工程差异性很大，同一城市不同区域也有差异，因此要根据工程规模、主体工程特点、场地条件等因素确定基坑围护结构的类型； (3)围护结构设计计算：通过设计计算确定结构构件的内力和变形，据以验算截面承载力和基坑位移； (4)围护结构稳定性验算：为防止因围护墙插入深度不够等原因产生过大变形，当围护结构计算完成后进行稳定性验算； (5)节点设计：对基坑阶段构造进行设计，防止因节点构造不合理或施工问题导致基坑变形过大； (6)井点降水：在地下水位较高的地区，在设计阶段要确定降水深度和采取的技术方案，在开挖深基坑时候注意加强排水防灌措施，风险较大应该提前做好应急预案； (7)土方开挖：土方开挖的施工组织中不合理的土方开挖、步骤和速度可能导致主体结构桩基变位、支护结构过大的变形，甚至引起支护体系失稳而导致破坏，要求每阶段的开挖深度与相应设计工况的计算模型一致，强调先支撑后开挖的原则； (8)监测：基坑工程施工过程中应进行监测，力求实行信息化施工，并应有应急措施，防止出现安全事故问题。 三、基坑围护结构类型在我国应用较多的基坑围护类型有工字
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 基坑支护及安全要求(最新版)
基坑支护及安全要求(最新版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 1．基坑开挖遇有下列情况之一时，应设置坑壁支护结构： （1）因放坡开挖工程量过大而不符合技术经济要求； （2）因附近有建（构）筑物而不能放坡开挖； （3）边坡处于容易丧失稳定的松散土或饱和软土； （4）地下水丰富而又不宜采用井点降水的场地； 2．基坑支护结构，应根据开挖深度、土质条件、地下水位、邻近建（构）筑物、施工环境和方法等情况进行选择和设计。大型深基坑可选用喷锚、排桩式挡土墙等作结构支护，必要时应设置支撑或拉锚系统予以加强。 3．基坑的支护结构在整个施工期间应有足够的强度和刚度，当地下水位较高时，尚应具有良好的隔水防漏性能。设计时应对安装、使用和拆除支锚系统的各个不同阶段进行相应的验算。 4．对一般较简易的基坑（管沟）支撑可根据已有施工经验，因地制宜地加以设计。
5．采用灌注桩作坑壁支撑时，应符合下列要求： （1）应尽量减少打桩时产生的振动和噪声对邻近建筑物、构筑物、仪器设备和城市环境的影响； （2）灌注桩的施工安全要求应按“桩基施工”的有关要求执行； （3）在桩附近挖土时，应防止桩身受到损伤； （4）采用钢筋混凝土灌注桩时，应在桩的混凝土强度达到设计强度等级后，方可挖土； 6．采用钢筋混凝土桩作坑壁支撑并加设锚杆时，应符合下列要求：（1）锚杆宜选用螺纹钢筋，使用前应清除油污和浮锈，以便增强粘结的握裹力和防止发生意外； （2）锚固段应设置在稳定性较好的土层或岩层中，长度应大于或等于计算规定； （3）钻孔时不得损坏已有的管沟、电缆等地下埋设物； （4）施工前应作抗拔试验，测定错杆的抗拨拉力，验证可靠后，方可施工； （5）锚固段应用水泥砂浆灌注密实； （6）应经常检查锚头紧固和锚杆周围的土质情况。 7．采用排桩式挡土墙作基坑开挖的支护结构时，一般可选用钻
第1章基坑工程安全技术一、单选题 【问题】1、地基基础工程专业承包三级资质业务范围（）。(分值： A、不限 B、开挖深度15m以下 C、开挖深度18m以下 D、开挖深度12m以下 【答案】D 【解析】具体各等级地基基础工程专业承包资质业务范围是：一级资质，不限；二级资质，开挖深度15m以下；三级资质，开挖深度12m以下。 【问题】2、基坑工程的第三方监测应由（）委托。(分值： A、建设单位 B、监理单位 C、设计单位 D、施工单位 【答案】A 【解析】基坑工程施工前，建设单位应委托具备相应资质的第三方对基坑工程实施现场监测。 【问题】3、基坑工程前期工作涉及的单位和与建设工程周边相关的企事业单位，（）是前期工作的主导单位。(分值： A、建设单位 B、勘察单位 C、设计单位
D、施工单位 【答案】A 【解析】前期工作涉及建设单位、勘察设计单位和与建设工程周边相关的企事业单位，建设单位是前期工作的主导单位。 【问题】4、在深基坑周边上述距离范围内，确需搭设办公用房、堆放料具等，深基坑工程施工单位应对基坑进行特殊加固处理，加固方案应当（）。(分值： A、经原专家组论证 B、再组织新的专家组进行论证 C、另行组织个别专家进行论证 D、以上三者 【答案】A 【解析】基坑工程施工单位应对基坑按照书面意见书要求做相应特殊加固处理。加固方案应当经原专家组论证。 【问题】5、工程施工（）在基坑工程开挖深度达到国家建设部《危险性较大的分部分项工程安全管理办法》规定的标准时,应当长驻施工现场,随时处置施工过程中的安全隐患和安全技术问题。(分值： A、总承包单位的总工程师和项目技术负责人 B、专业承包单位的技术负责人 C、专业承包单位的项目负责人 D、以上三者 【答案】A 【解析】工程施工总承包单位的总工程师和项目技术负责人在基坑工程开挖深度达到住房和城乡建设部《危险性较大的分部分项工程安全管理办法）)规定的标准时，应当常驻施工现场，随时处置施工过程中的安全隐患和安全技术问题。 【问题】6、基坑施工过程中，对土钉墙，应在土钉、喷射混凝土面层的养护时
