第五章表面粗糙度轮廓及其检测
思考题
5-1 为了研究机械零件的表面结构而采用的表面轮廓是怎样确定的?实际表面轮廓上包含哪三种几何误差?
5-2 表面结构中的粗糙度轮廓的含义是什么?它对零件的使用性能有哪些影响?
5-3 测量表面粗糙度轮廓和评定表面粗糙度轮廓参数时,为什么要规定取样长度?标准评定长度等于连续的几个标准取样长度?
5-4 为了评定表面粗糙度轮廓参数,首先要确定基准线,试述可以作为基准线的轮廓的最小二乘中线和算术平均中线的含义?
5-5 试述GB?T3505-2000《产品几何技术规范表面结构轮廓法表面结构的术语、定义及参数》规定的表面粗糙度轮廓更衣室参数中常用的两个幅度参数和一个间距参数的名称、符号和含义?
5-6 规定表面粗糙度轮廓的技术要求时,必须给出的两项基本要求是什么?必要时还可给出哪些附加要求?
5-7 试述在表面粗糙度轮廓代号上给定幅度参数Ra或Rz允许值(上限值、下限值或者最大值、最小值)的标注方法?按GB/T1061 0-1998《产品几何技术规范表面结构要轮廓法评定表面结构的规则和方法》的规定,各种不同允许值的合格条件是什么?
5-8 试述表面粗糙度轮廓幅度参数Ra和Rz分别用什么量仪测量?试述这些量仪的测量原理和分别属于哪种测量方法?
5-9 试述表面粗糙度轮廓幅度参数允许值的选用原则?
5-10 GB/T131-1993《机械制图表面粗糙度符号、代号及其注法》规定了哪三种表面粗糙度轮廓符号?
5-11 试述表面粗糙度轮廓代号中幅度参数允许值和其他技术要求的标注位置?
习题
一、判断题〔正确的打√,错误的打X〕
1. 确定表面粗糙度时,通常可在三项高度特性方面的参数中选取。()
2. 评定表面轮廓粗糙度所必需的一段长度称取样长度,它可以包含几个评定长度。()
3. R z参数由于测量点不多,因此在反映微观几何形状高度方面的特性不如Ra参数充分。()
4. R y参数对某些表面上不允许出现较深的加工痕迹和小零件
的表面质量有实用意义。()
5. 选择表面粗糙度评定参数值应尽量小好。()
6. 零件的尺寸精度越高,通常表面粗糙度参数值相应取得越小。()
7. 零件的表面粗糙度值越小,则零件的尺寸精度应越高。()
8. 摩擦表面应比非摩擦表面的表面粗糙度数值小。()
9. 要求配合精度高的零件,其表面粗糙度数值应大。()
各种测量方法 一、轴径 在单件小批生产中,中低精度轴径的实际尺寸通常用卡尺、千分尺、专用量表等普通计量器具进行检测;在大批量生产中,多用光滑极限量规判断轴的实际尺寸和形状误差是否合格;;高精度的轴径常用机械式测微仪、电动式测微仪或光学仪器进行比较测量,用立式光学计测量轴径是最常用的测量方法。 二、孔径 单件小批生产通常用卡尺、内径千分尺、内径规、内径摇表、内测卡规等普通量具、通用量仪;大批量生产多用光滑极限量规;高精度深孔和精密孔等的测量常用内径百分表(千分表)或卧式测长仪(也叫万能测长仪)测量,用小孔内视镜、反射内视镜等检测小孔径,用电子深度卡尺测量细孔(细孔专用)。 三、长度、厚度 长度尺寸一般用卡尺、千分尺、专用量表、测长仪、比测仪、高度仪、气动量仪等;厚度尺寸一般用塞尺、间隙片结合卡尺、千分尺、高度尺、量规;壁厚尺寸可使用超声波测厚仪或壁厚千分尺来检测管类、薄壁件等的厚度,用膜厚计、涂层测厚计检测刀片或其他零件涂镀层的厚度;用偏心检查器检测偏心距值,用半径规检测圆弧角半径值,
用螺距规检测螺距尺寸值,用孔距卡尺测量孔距尺寸。 四、表面粗糙度 借助放大镜、比较显微镜等用表面粗糙度比较样块直接进行比较;用光切显微镜(又称为双管显微镜测量用车、铣、刨等加工方法完成的金属平面或外圆表面;用干涉显微镜(如双光束干涉显微镜、多光束干涉显微镜)测量表面粗糙度要求高的表面;用电动轮廓仪可直接显示Ra0.025~6.3μm 的值;用某些塑性材料做成块状印模贴在大型笨重零件和难以用仪器直接测量或样板比较的表面(如深孔、盲孔、凹槽、内螺纹等)零件表面上,将零件表面轮廓印制印模上,然后对印模进行测量,得出粗糙度参数值(测得印模的表面粗糙度参数值比零件实际参数值要小,因此糙度测量结果需要凭经验进行修正);用激光测微仪激光结合图谱法和激光光能法测量Ra0.01~0.32μm的表面粗糙度。 五、角度 1.相对测量:用角度量块直接检测精度高的工件;用直角尺检验直角;用多面棱体测量分度盘精密齿轮、涡轮等的分度误差。 2.直接测量:用角度仪、电子角度规测量角度量块、多面棱体、棱镜等具有反射面的工作角度;用光学分度头测量工件的圆周分度或;用样板、角尺、万能角度尺直接测量精度要求不高的角度零件。3.间接测量:常用的测量器具有正弦规、滚柱和钢球等,也可使用三坐标测量机。 4.小角度测量:测量器具有水平仪、自准直仪、激光小角度测量仪
监视测量装置和试验设备操作规程 文件编号:YJZGS11-23 版本:A 页码:第 1页共 1页 1设备名称:粗糙度轮廓仪型号/规格: 2出厂编号:242 本公司编号: 3校准(检定)周期:一年 4使用环境:温度18℃到22℃,湿度60±10% 5操作步骤 5.1 开机将光标移到Programs(程序),再移到Taylor Hobso n。 5.2 点击软件名,根据提示符号输入用户名和口令。 注:输入用户名和口令后即可登录到系统。该软件是多用户系统,每一个用户必须用唯一的口令去登录,进入程序后确认光标位置是否与主轴箱和Z轴相符,如果不符,读出光标现在的刻度值后,输入正确的刻度值按OK即可。 5.3 当主窗口显示后,根据所测产品的要求配置需要的传感器和测针。 6 校正 在选用传感器和测针后,先要进行校正,校正前要对标准球进行擦拭,但必须用丝绸布进行清洁。清洁完后再进行校正。标准球经校正后,必须放回标准球专用盒内,且要求轻拿轻放。 7 测量轮廓度 7.1 准备工作:根据试验委托单中的测量要求,选择传感器和探针规格。点击横臂单元右键 进行配置,选择宽范围传感器和测针后并作校准。 7.2测量方法:依据被测量的部位和实际情况,构建一套完整的测量方案。要求测量方案安全、 可靠、实用。测量时要求要过被测产品的轴心线,要找到最高或最低点,且坡 度不能大于45度。 7.3测量步骤:首先将测针移动至被测部件的位置,用手动操作一次被测产品的行程,得到被 测总长。用总长减去0.6毫米,求出数据长度,然后按测量工具栏GO,便会出现 一个对话框,再进行测量的设置,设置测量名称——数据长度——测量速度最后按 OK即可。 7.4测量分析:得到原始轮廓后用鼠标点击右键,将原始轮廓导出到分析软件,然后从分析软 件中调出进行分析,其分析步骤为:选择调平原始轮廓——手动创建最佳拟合— —选择允许/不允许取点。用鼠标左键选择两个元素,作为一个元素的开始点和 结束点,然后按要拟和的这一段。分析完成后可以关闭原始数据,只显示摸板。 7.5标注尺寸:选择尺寸标注工具栏,根据分析的摸板进行尺寸标注,有X方向尺寸、有Y 方 向尺寸、斜边方向尺寸、半径尺寸、角度尺寸。标注完成后即可打印报告。8测量表面粗糙度: 8.1准备工作:根据试验委托单中的测量要求,选择传感器和探针规格。点击横臂单元右键进 行配置,选择1 mm传感器和测针后并作校准。 8.2测量方法:依据试验委托单粗糙度要求,确定评定长度。根据 8.1测量粗糙度步骤同7.3 , 8.3测量分析:数据选择工具栏上点击分析按钮.从对话框中选择合适形状类型.选择其中的参 数――分析参数表――选择需要的参数按OK即可。 8.4点击已分析的图形按右键,从你需要的版式中打开后打印报告。
一、轴径 在单件小批生产中,中低精度轴径的实际尺寸通常用卡尺、千分尺、专用量表等普通计量器具进行检测;在大批量生产中,多用光滑极限量规判断轴的实际尺寸和形状误差是否合格;;高精度的轴径常用机械式测微仪、电动式测微仪或光学仪器进行比较测量,用立式光学计测量轴径是最常用的测量方法。 二、孔径 单件小批生产通常用卡尺、内径千分尺、内径规、内径摇表、内测卡规等普通量具、通用量仪;大批量生产多用光滑极限量规;高精度深孔和精密孔等的测量常用内径百分表(千分表)或卧式测长仪(也叫万能测长仪)测量,用小孔内视镜、反射内视镜等检测小孔径,用电子深度卡尺测量细孔(细孔专用)。 三、长度、厚度 长度尺寸一般用卡尺、千分尺、专用量表、测长仪、比测仪、高度仪、气动量仪等;厚度尺寸一般用塞尺、间隙片结合卡尺、千分尺、高度尺、量规;壁厚尺寸可使用超声波测厚仪或壁厚千分尺来检测管类、薄壁件等的厚度,用膜厚计、涂层测厚计检测刀片或其他零件涂镀层的厚度;用偏心检查器检测偏心距值,用半径规检测圆弧角半径值,用螺距规检测螺距尺寸值,用孔距卡尺测量孔距尺寸。 四、表面粗糙度 借助放大镜、比较显微镜等用表面粗糙度比较样块直接进行比较;用光切显微镜(又称为双管显微镜测量用车、铣、刨等加工方法完成的金属平面或外圆表面;用干涉显微镜(如双光束干涉显微镜、多光束干涉显微镜)测量表面粗糙度要求高的表面;用电动轮廓仪可直接显示Ra0.025~6.3μm 的值;用某些塑性材料做成块状印模贴在大型笨重零件和难以用仪器直接测量或样板比较的表面(如深孔、盲孔、凹槽、内螺纹等)零件表面上,将零件表面轮廓印制印模上,然后对印模进行测量,得出粗糙度参数值(测得印模的表面粗糙度参数值比零件实际参数值要小,因此糙度测量结果需要凭经验进行修正);用激光测微仪激光结合图谱法和激光光能法测量Ra0.01~0.32μm的表面粗糙度。 五、角度 1.相对测量:用角度量块直接检测精度高的工件;用直角尺检验直角;用多面棱体测量分度盘精密齿轮、涡轮等的分度误差。 2.直接测量:用角度仪、电子角度规测量角度量块、多面棱体、棱镜等具有反射面的工作角度;用光学分度头测量工件的圆周分度或;用样板、角尺、万能角度尺直接测量精度要求不高的角度零件。 3.间接测量:常用的测量器具有正弦规、滚柱和钢球等,也可使用三坐标测量机。 4.小角度测量:测量器具有水平仪、自准直仪、激光小角度测量仪等。 六、直线度
第五章表面粗糙度及其检测 学时:4 课次:2 目的要求: 1.了解表面粗糙度的实质及对零件使用性能的影响。 2.掌握表面粗糙度的评定参数(重点是轮廓的幅度参数)的含义及应用场合。 3.掌握表面粗糙度的标注方法。 4.初步掌握表面粗糙度的选用方法。 5.了解表面粗糙度的测量方法的原理。 重点内容: 1.表面粗糙度的定义及对零件使用性能的影响。 2.表面粗糙度的评定参数(重点是轮廓的幅度参数)的含义及应用场合。 3.表面粗糙度的标注方法。 4.表面粗糙度的选用方法。 5.表面粗糙度的测量方法 难点内容: 表面粗糙度的选用方法。 教学方法:讲+实验 教学内容:(祥见教案) 一、基本概念 1.零件表面的几何形状误差分为三类: (1)表面粗糙度:零件表面峰谷波距<1mm。属微观误差。 (2)表面波纹度:零件表面峰谷波距在1~10mm。 (3)形状公差:零件表面峰谷波距>10mm。属宏观误差。 图5-1 零件的截面轮廓形状 2.表面粗糙度对零件质量的影响: (1)影响零件的耐磨性、强度和抗腐蚀性等。 (2)影响零件的配合稳定性。 (3)影响零件的接触刚度、密封性、产品外观及表面反射能力等。 二.表面粗糙度的基本术语
1、取样长度lr : 取样长度是在测量表面粗糙度时所取的一段与轮廓总的走向一致的长度。 规定:取样长度范围内至少包含五个以上的轮廓峰和谷如图5-2所示。 图5-2 取样长度、评定长度和轮廓中线 1.评定长度ln : 评定长度是指评定表面粗糙度所需的一段长度。 规定:国家标准推荐ln = 5lr ,对均匀性好的表面,可选ln > 5lr, 对均匀性较差的表面,可选ln < 5lr 。 2.中线: 中线是指用以评定表面粗糙度参数的一条基准线。有以列两种: (1)轮廓的最小二乘中线 在取样长度内,使轮廓线上各点的纵坐标值Z (x )的平方和 为最小,如图5-2 a 所示。 (2)轮廓的算术平均中线 在取样长度内,将实际轮廓划分为上下两部分,且使上下面 积相等的直线。如图5-2 b 所示。 三.表面粗糙度的评定参数 国家标准GB/T3505—2000规定的评定表面粗糙度的参数有:幅度参数2个,间距参数1个,曲线和相关参数1个,其中幅度参数是主要的。 1、轮廓的幅度参数 (1) 轮廓的算术平均偏差Ra 在一个取样长度内,纵坐标Z (x )绝对值的算术平均值,如图5-3a 所示。 Ra 的数学表达式为: Ra = lr 1 lr x Z 0)(dx 测得的Ra 值越大,则表面越粗糙。一般用电动轮廓仪进行测量。
第五章表面粗糙度轮廓及其检测 思考题 5-1 为了研究机械零件的表面结构而采用的表面轮廓是怎样确定的?实际表面轮廓上包含哪三种几何误差? 5-2 表面结构中的粗糙度轮廓的含义是什么?它对零件的使用性能有哪些影响? 5-3 测量表面粗糙度轮廓和评定表面粗糙度轮廓参数时,为什么要规定取样长度?标准评定长度等于连续的几个标准取样长度? 5-4 为了评定表面粗糙度轮廓参数,首先要确定基准线,试述可以作为基准线的轮廓的最小二乘中线和算术平均中线的含义? 5-5 试述GB?T3505-2000《产品几何技术规范表面结构轮廓法表面结构的术语、定义及参数》规定的表面粗糙度轮廓更衣室参数中常用的两个幅度参数和一个间距参数的名称、符号和含义? 5-6 规定表面粗糙度轮廓的技术要求时,必须给出的两项基本要求是什么?必要时还可给出哪些附加要求? 5-7 试述在表面粗糙度轮廓代号上给定幅度参数Ra或Rz允许值(上限值、下限值或者最大值、最小值)的标注方法?按GB/T1061 0-1998《产品几何技术规范表面结构要轮廓法评定表面结构的规则和方法》的规定,各种不同允许值的合格条件是什么? 5-8 试述表面粗糙度轮廓幅度参数Ra和Rz分别用什么量仪测量?试述这些量仪的测量原理和分别属于哪种测量方法?
5-9 试述表面粗糙度轮廓幅度参数允许值的选用原则? 5-10 GB/T131-1993《机械制图表面粗糙度符号、代号及其注法》规定了哪三种表面粗糙度轮廓符号? 5-11 试述表面粗糙度轮廓代号中幅度参数允许值和其他技术要求的标注位置? 习题 一、判断题〔正确的打√,错误的打X〕 1. 确定表面粗糙度时,通常可在三项高度特性方面的参数中选取。() 2. 评定表面轮廓粗糙度所必需的一段长度称取样长度,它可以包含几个评定长度。() 3. R z参数由于测量点不多,因此在反映微观几何形状高度方面的特性不如Ra参数充分。() 4. R y参数对某些表面上不允许出现较深的加工痕迹和小零件 的表面质量有实用意义。() 5. 选择表面粗糙度评定参数值应尽量小好。() 6. 零件的尺寸精度越高,通常表面粗糙度参数值相应取得越小。() 7. 零件的表面粗糙度值越小,则零件的尺寸精度应越高。() 8. 摩擦表面应比非摩擦表面的表面粗糙度数值小。() 9. 要求配合精度高的零件,其表面粗糙度数值应大。()

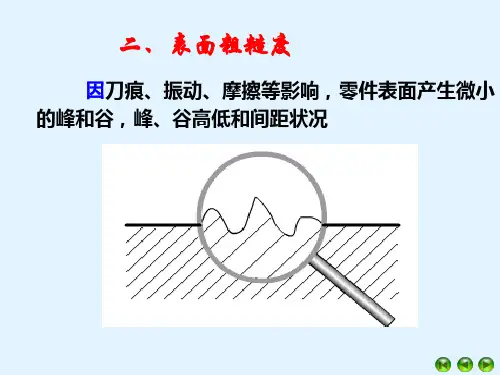

第六章表面粗糙度及检测 第一节概述 用任何方法获得的零件表面,都不会绝对的光滑平整,总会存在着由较小间距的峰和谷组成的微观高低不平。这种加工表面上具有的微观几何形状误差称为表面粗糙度。它主要是在加工过程中,由于刀具切削后留下的刀痕、切屑分离时的塑性变形、工艺系统中存在高频振动及刀具和零件表面之间的磨擦等原因所形成的。表面粗糙度对零件的功能要求、使用寿命、可靠性及美观程度均有直接的影响。为了正确地测量和评定零件表面粗糙度,自从1956年颁布了第一个表面光洁度标准JB 50-56以来,我国对表面粗糙度国家标准已进行了多次修订,现在实施的相关标准主要有GB/T3505-2000《产品几何技术规范(GPS)表面结构轮廓法表面结构的术语、定义及参数》(代替GB/T3505-2000)、GB/T1031-2009《产品几何技术规范(GPS)表面结构轮廓法表面粗糙度参数及其数值》(代替GB/T 1031-1995)、GB/T 10610-2009《产品几何技术规范(GPS)表面结构轮廓法评定表面结构的规则和方法》(代替GB/T 10610-1998)、GB/T131-2006《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》(代替GB/T 131-1993《机械制图表面粗糙度符号、代号及其注法》)、GB/T 6062-2009《产品几何技术规范(GPS)表面结构轮廓法接触(触针)式仪器的标称特性》(代替GB/T 6062-2002)。本章将对上述标准的主要内容进行介绍。 一、表面粗糙度轮廓的界定 物体与周围介质分离的表面称为实际表面。为了研究零件的表面结构,通常用垂直于零件实际表面的平面与该零件实际表面相交所得到的轮廓作为评估对象。该轮廓称为表面轮廓,它是一条轮廓曲线,如图6.1所示。 图6.1零件的实际表面与表面轮廓 加工以后形成的零件的实际表面一般处于非理想状态,其截面轮廓形状是复杂的,同时存在各种几何形状误差。一般说来加工后零件的实际轮廓总是包含着表面粗糙度轮廓、波纹度轮廓和宏观形状轮廓等构成的几何误差,它们叠加在同一表面上,如图6.2所示。 表面形状误差、表面粗糙度、表面波纹度之间的界定,通常按表面轮廓上相邻两波峰或波谷之间的距离,即按波距的大小来划分,或按波距与峰谷高度的比值来划分。一般来说,波距小

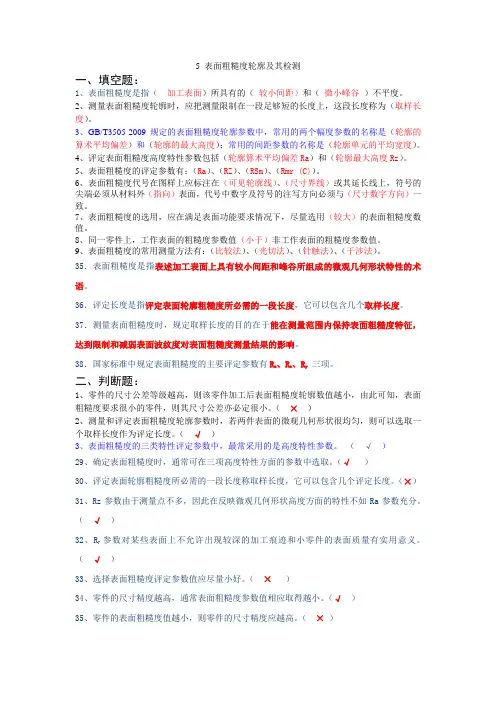

第五章表面粗糙度及其检测复习题与参考答案 5-1.填空题。 (1)表面粗糙度是指_________________ 所具有的_________________和_________________ 不平度。 (2)取样长度用_________________表示,评定长度用____________表示;轮廓中线用_______________表示。 (3)轮廓算术平均偏差用_________________表示;微观不平度十点高度用_________________表示;轮廓最大高度用_________________表示。 (4)表面粗糙度代号在图样上应标注在_________________、_________________或其延长线上,符号的尖端必须从材料外_________________表面,代号中数字及符号的注写方向必须与_________________一致。 (5)表面粗糙度的选用,应在满足表面功能要求情况下,尽量选用_________________的表面粗糙度数值。 (6)同一零件上,工作表面的粗糙度参数值_________________非工作表面的粗糙度参数值。 5-2.问答题。 (1)简述表面粗糙度对零件的使用性能有何影响。 (2)规定取样长度和评定长度的目的是什么 (3)表面粗糙度的主要评定参数有哪些优先采用哪个评定参数 (4)常见的加式纹理方向符号有哪些各代表什么意义 5-3.综合题。 (1)解释表3.1中表面粗糙度标注的意义。
图 (3)将下列技术要求标注在图中。 第五章表面粗糙度参考答案 5-1.填空题。 (1)表面粗糙度是指加工表面__所具有的较小间距_和微小峰谷不平度。 (2)取样长度用_l _表示,评定长度用_ln_表示;轮廓中线用_ m__表示。(3)轮廓算术平均偏差用_Ra 表示;微观不平度十点高度用_ Rz 表示;轮廓最大高度用_Ry 表示。 (4)表面粗糙度代号在图样上应标注在__可见轮廓线_、_尺寸界线_或其延长线上,符号的尖端必须从材料外_指向__表面,代号中数字及符号的注写 方向必须与_尺寸数字方向__一致。 (5)表面粗糙度的选用,应在满足表面功能要求情况下,尽量选用__较大_的表面粗糙度数值。 (6)同一零件上,工作表面的粗糙度参数值_小于_非工作表面的粗糙度参数值。5-2.问答题。 (1)简述表面粗糙度对零件的使用性能有何影响。 答:表面粗糙度对零件的使用性能的影响主要表现在以下四个方面:
JB—5C粗糙度轮廓仪 上海泰明光学仪器有限公司
目录1. 概述 1.1 仪器总图 1.2 主要技术指标 2. 操作方法 2.1 电缆连接 2.2 操作与显示 2.2.1进入测量程序 2.2.2形状测量 2.2.3粗糙度测量 2.2.4打印 3. 系统标定 3.1仪器的标定 3.2数据的修正 4. 电脑简介 4.1系统软件 4.2硬件 5. 参数说明
1. 概述: JB-5C粗糙度轮廓仪广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。该仪器可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法来评定园弧和直线等。从而可测量园弧半径、直线度、凸度、沟心距、倾斜度、垂直距离、水平距离、台阶等形状参数。该仪器还可对各种零件表面的粗糙度进行测试;可对平面、斜面、外园柱面、内孔表面、深槽表面、圆弧面和球面的粗糙度进行测试,并实现多种参数测量。本仪器依据GB/T3505-2000、GB/T6062-2001、GB/T10610-1998国家标准及ISO5436、ISO11562国际标准制造。 仪器驱动箱提供了一个行程为100毫米长的高精度直线基准导轨,传感器沿导轨作直线运动,位移量通过精密光栅以及电感传感器进行数据采集。驱动箱可通过水平调节钮作±10度的水平调整,并可分别用控制箱的操作键或软件界面进行水平和垂直方向的移动。仪器带有电脑及专用测量软件,在WINDOWS XP操作系统下的测量软件操作直观方便,功能丰富。 仪器由花岗岩平板、工作台、传感器、驱动箱、显示器、电脑和打印机等部分组成.测量时可选定被测零件的不同位置,设定各种测量长度进行自动测量,评定段内采样数据达数万个点。并可显示或打印轮廓形状及其尺寸,各种粗糙度参数及轮廓的支承长度率曲线等。
课题三表面粗糙度的检测 表面粗糙度的检测方法主要有比较法、针触法、光切法、光波干涉法。 1.比较法 用比较法检验表面粗糙度是生产车间常用的方法。它是将被测表面与粗糙度样块进行比较来评定表面粗糙度。如图3-1所示。比较法可用目测直接判断或借助于放大镜、显微镜比较或凭触觉、来判断表面粗糙度。缺点是精度较差,只能作定性分析比较。 图3-1表面粗糙度比较样板 2.针触法 针触法是通过针尖感触被测表面微观不平度的截面轮廓的方法,它实际是一种接触式电量方法。所用测量仪器为轮廓仪,它可以测定Ra为0.025~5um。 该方法测量范围广,速度可靠、操作简便并易于实现自动测量和微机数据处理。但被测表面易被触针划伤。如图3-2所示。 图3-2针触法测量原理图 3.光切法 光切法就是利用“光切原理”来测量被测零件表面的粗糙度,采用仪器是光切显微镜又称双管显微镜。该仪器适宜测量车、铣、刨或其它类似的方法加工的金属零件的平面或外圆表面。光切法通常用于测量
Ra=0.5~80μm的表面。 4.光波干涉法 干涉显微镜是利用光波干涉原理测量表面粗糙度。干涉显微镜测量的范围一般为0.03~1μm。也可作Rz、Ry参数评定。 本课题结合课堂讲授的典型零件的标注,分析并检测表面粗糙度,根据国家标准评定表面粗糙度。选用方法为光切法和光波干涉法。
实验3-1 用光切显微镜检测表面粗糙度 一、实验目的 1.了解用光切显微镜测量表面粗糙度的原理和方法 2.正确理解表面粗糙度的评定参数,加深对微观不平度十点高度Rz的理解 二、测量原理及仪器说明 双管显微镜又撑光切显微镜,它是利用被测表面能反射光的特性,根据“光切法原理”制成的光学仪器, 其测量范围取决于选用的物镜的放大倍数,一般用于测量 Z R=0.8-80um的表面粗糙度。 图3-3光切显微镜 1—底座;2—立柱;3—升降螺母;4—微调手轮;5—支臂;6—支臂锁紧螺钉;7—工作台;8—物镜组;9—物镜锁紧机构;10—遮光板手轮;11—壳体;12—目镜测微器;13—目镜 仪器外型如图3-3所示,它由底座6,支柱5,横臂2,测微目镜13,可换物镜8及工作台7等部分组成。 仪器备有四种不同倍数(7X、14X、30X、60X)物镜组,被测表面粗糙度大小(估测)来选择相应倍数的物镜组(见表3-1)。 表3-1 双管显微镜测量参数 物镜倍数总放大倍数视场直径mm 系数E (um/格) 测量范围um 7X 60X 2.7 1.28 15~50 14X 120X 1.3 0.63 5~15 30X 260X 0.6 0.29 1.5~5 60X 520X 0.3 0.16 0.8~1.5
形位公差及其检测方法 一、概念: 定义: 形状公差:单一实际要素形状所允许的变动全量。 位置公差:关联实际要素的位置对基准所允许的变动全量。 形位公差:形状公差与位置公差的总称。它控制着零件的实际要素在形状、位置及方向上的变化。 形位公差带:用以限制实际要素形状或位置变动的区域。由形状、大小、方向和位置四个要素所确定。 公差原则:形位公差与尺寸公差之间的相互关系。包括独立原则与相关要求。 独立原则:图样上给出的尺寸公差与形位公差各自独立,彼此无关,分别满足要求的公差原则。 相关要求:图样上给定的尺寸公差和形位公差相互有关的公差要求。具体可分为
形位公差带的形式: 二、形状误差与形状公差:
项目 公差带定义示 例说 明 公差带是距离为公差值t 的两平行直线之间的区域 在给定平面内 圆柱表面上的任一素线必须位于轴向平面内,距离为0.02的两平行线之间 0.02 在给定方向上、当给定一个方向 公差带是距 离为公差值t的两 平行平面之间的区域 棱线必须位于箭头所示方向距离为公差 值0.02的两平行平面内 0.02 、当给定两 个互相垂直的两个 方向 公差带为截面边长t1*t2的四 棱柱内的区域 棱线必须位于水平方向距离为公差值0.02,垂直方向距离为0.01的四棱柱内 0.01 0.02 3、在任意方向 公差带是直径为公差值t的圆柱面的区域 d 圆柱体的轴线必须位于直径为公差值0.02的圆柱面内 直 线 度平面度 公差带是距离为公差值t的两平行平面之间的区域 上表面必须位于距离为公差值0.1的两平行平面内 0.1 圆度 公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域 在垂直于轴线的任一正截面上,该圆必须位于半径差为公差值0.02的两同心圆之间
OPTICAL SYSTEMS LASERS & MATERIAL PROCESSING INDUSTRIAL METROLOGY TRAFFIC SOLUTIONS DEFENSE & CIVIL SYSTEMS HOMMEL-ETAMIC T8000 / C8000 霍梅尔-艾达米克 T8000 / C8000 Stationary roughness and contour measurement 固定式粗糙度和轮廓测量设备 PRECISION IS OUR BUSINESS
您的工业测量伙伴 霍梅尔-艾达米克公司隶属德国耶拿集团,不仅是全球接触式和非接触式测量技术的领航者,也是各种检测设备的系统供货商。我们的产品种类繁多,品种齐全,不仅能为用户提供各类气电接触式和光学非接触式的粗糙度仪和轮廓仪,也能为用户提供生产过程中不同工序间的各种测量设备、最终测量机以及测量室使用的精密测量设备。除此之外我们也提供从技术咨询、培训、服务、到和用户签订维修合同的一条龙服务。 霍梅尔-艾达米克公司,与您共进, 无限精确。为您的测量需求提供最完美的解决方案 您可以在我们的众多产品中选择最符合应用的一款。我们的产品种类繁多,有粗糙度仪 (包含表面形貌测量)、轮廓仪以及粗糙度和轮廓组合仪。组合仪当中有 带独立探测系统的测量设备,也有共用一个探测系统 的测量设备。 一仪多用是我们贯穿始终的设计宗旨, 所以如果有 特殊测量需求,您可以随时通过选购附件拓展测量仪的功能。 当然我们也可以完全根据您的要求为您量身配置测量仪。凭借我们不断创新的技术实力和百年老厂的丰富经验,我们将为您提供最高精度的测量仪,使您从中受益。 工业计量技术
T1000小型粗糙度轮廓仪产品介绍: T1000粗糙度轮廓仪T1000粗糙度仪霍梅尔T1000粗糙度仪 T1000“世纪星”小型粗糙度轮廓仪——面向21世纪的新一代小型粗糙度轮廓仪 测量头可以转90度, 横向扫描, 测量曲轴凸轮轴的轴颈,曲柄, 桃子的粗糙度. 有标准, 圆弧面, 小孔, 深槽等各种测头。 ISO 4287 国际标准 / DIN德国标准 Ra, Rz(Rz4, Rz3, Rz2, Rz1), Rmax, Rt, Rz-ISO, Rpc, Rp, Rpm, Rq, R3z, RSm, Rmr(c) (= tp), 珩磨表面参数Roughness Parameters (ISO 13565): Rk, Rpk, Rvk, Mr1, Mr2 日本标准:JIS- B 0601:Rz-JIS, Rmax-JIS 法国标准:Motive Parameters(ISO 12085):R, Rx, AR, P dc (CR, CL, CF) T1000粗糙度轮廓仪的技术参数:
T1000 BASIC“世纪星”小型粗糙度仪测量速度和截止波长与测量长度相关联
T1000粗糙度仪一整套包括: Hommel Tester T1000Basic 主机 T1000Basic Traverse unit LV 16 驱动扫描单元 LV16 Integrated Printer 集成化热敏打印机 Pick-up T1E 标准传感器 TIE 2 1rolls paper T45 (L=10m) 2小卷记录纸Carring case 手提箱 Operating manual 操作手册
第3章 表面粗糙度及测量 1.表面粗糙度的最常用的评定指标是m RS 。 (× ) 2.m RS 和)(c mr R 是附加参数,不能单独使用,需与幅度参数联合使用。 (√) 3.需要涂镀或其它有细密度要求的表面可加选z R 。 (×) 4. 零件表面粗糙度数值越小,一般其尺寸公差和形位公差要求越高。 (√ ) 5.若零件承受交变载荷,表面粗糙度应选择较小值。 (√ ) 6.a R ≤1.6时,具体应用在普通精度齿轮的齿面 (√ ) 二 .选择题 1. 表面粗糙度值越小,则零件的( A )。 A.耐磨性好 B.抗疲劳强度差 C.传动灵敏性差 D.加工容易 2. 用以判断具有表面粗糙度特征的一段基准线长度是( C )。 A.基本长度 B.评定长度 C.取样长度 D.公称长度 3.测量表面粗糙度时,规定取样长度是为了( A )。 A. 减少波纹度的影响 B.考虑加工表面的不均匀 C.使测量方便 D.能测量出波距 4.表面粗糙度的基本评定参数是( B )。 A.m RS B. a R C. p Z D. s X 5. a R ≤0.8时,零件表面状况是( D )。 A .可见加工痕迹 B.微见加工 C .看不清加工痕迹 D.可辨加工痕迹的方向 6.表面粗糙度代号表示( D )。 A. a R 为0.8μm B. a R ≤0.8μm C. a R >0.8μm D. a R 的上限值为0.8μm 三.综合题 1.表面粗糙度的含义是什么?它与形状误差和表面波纹度有何区别? 答:(1)表面粗糙度就是表述零件表面峰谷高低程度和间距状况的微观几何形状特性的指标。 (2)表面粗糙度反映的是实际表面几何形状误差的微观特性,有别于表面波纹度和形状误差。三者通常以波距(相邻两波峰或两波谷之间的距离)的大小来划分,波距小于1 mm 的属于表面粗糙度(表面微观形状误差);波距在1~10 mm 的属于表面波纹度;波距大于10 mm 的属于形状误差。
在单件小批生产中,中低精度轴径的实际尺寸通常用卡尺、千分尺、专用量表等普通计量器具进行检测;在大批量生产中,多用光滑极限量规判断轴的实际尺寸和形状误差是否合格;;高精度的轴径常用机械式测微仪、电动式测微仪或光学仪器进行比较测量,用立式光学计测量轴径是最常用的测量方法。 二、孔径 单件小批生产通常用卡尺、内径千分尺、内径规、内径摇表、内测卡规等普通量具、通用量仪;大批量生产多用光滑极限量规;高精度深孔和精密孔等的测量常用内径百分表(千分表)或卧式测长仪(也叫万能测长仪)测量,用小孔内视镜、反射内视镜等检测小孔径,用电子深度卡尺测量细孔(细孔专用)。 三、长度、厚度 长度尺寸一般用卡尺、千分尺、专用量表、测长仪、比测仪、高度仪、气动量仪等;厚度尺寸一般用塞尺、间隙片结合卡尺、千分尺、高度尺、量规;壁厚尺寸可使用超声波测厚仪或壁厚千分尺来检测管类、薄壁件等的厚度,用膜厚计、涂层测厚计检测刀片或其他零件涂镀层的厚度;用偏心检查器检测偏心距值,用半径规检测圆弧角半径值,用螺距规检测螺距尺寸值,用孔距卡尺测量孔距尺寸。 四、表面粗糙度 借助放大镜、比较显微镜等用表面粗糙度比较样块直接进行比较;用光切显微镜(又称为双管显微镜测量用车、铣、刨等加工方法完成的金属平面或外圆表面;用干涉显微镜(如双光束干涉显微镜、多光束干涉显微镜)测量表面粗糙度要求高的表面;用电动轮廓仪可直接显示Ra0.025~6.3μm 的值;用某些塑性材料做成块状印模贴在大型笨重零件和难以用仪器直接测量或样板比较的表面(如深孔、盲孔、凹槽、内螺纹等)零件表面上,将零件表面轮廓印制印模上,然后对印模进行测量,得出粗糙度参数值(测得印模的表面粗糙度参数值比零件实际参数值要小,因此糙度测量结果需要凭经验进行修正);用激光测微仪激光结合图谱法和激光光能法测量Ra0.01~0.32μm的表面粗糙度。 五、角度 1.相对测量:用角度量块直接检测精度高的工件;用直角尺检验直角;用多面棱体测量分度盘精密齿轮、涡轮等的分度误差。 2.直接测量:用角度仪、电子角度规测量角度量块、多面棱体、棱镜等具有反射面的工作角度;用光学分度头测量工件的圆周分度或;用样板、角尺、万能角度尺直接测量精度要求不高的角度零件。 3.间接测量:常用的测量器具有正弦规、滚柱和钢球等,也可使用三坐标测量机。 4.小角度测量:测量器具有水平仪、自准直仪、激光小角度测量仪等。 六、直线度 用平尺(或刀口尺)测量间隙为0.5μm(0.5~3μm 为有色光,3μm 以上为白光)的直线度,间隙偏大时可用塞尺配合测量;用平板、平尺作测量基维,用百分表或千分表测量直线度误差;用直径0.1~0.2mm 钢丝拉紧,用V 型铁上垂直安装读数显微镜检查直线度;用水准仪、自准直仪、准直望远镜等光学仪器测量直线度误差;用方框水平仪加桥板测直线度;用光学平晶分段指示器检测精度高的直线度误差。
零件表面粗糙度和轮廓测量及分析 一、实验目的 了解零件表面形貌的概念; 掌握粗糙度标准样板(比较法)和粗糙轮廓仪(针描法)测量表面粗糙度; 掌握粗糙轮廓仪测量零件形状误差; 二、实验装置 1.表面粗糙度比较样块; 2.零件样品若干; 3.霍梅尔T8000粗糙轮廓仪(精度0.03μm)。 三、实验原理 (一)概述 被加工零件表面的形状是复杂的,一般包括表面粗糙度、表面波纹度和形状误差,可以按波距(波形起伏间距)λ来划分: 波距λ<1mm属于表面粗糙度 波距λ在1~10mm属于表面波纹度 波距λ>10mm属于形状误差
粗糙度——反映零件微观几何形状特性。主要由加工工艺因素产生。这些微观不平度包括横向进给的痕迹和刀具、砂轮或其它与加工有关因素的痕边。 波纹度——由于机床——刀具——工件系统的强迫振动、刀具进给的不规则和回转质量的不平衡等原因,在零件表面留下波距较大且具有较强周期性的误差。 形状误差——在加工过程中,由于刀具导轨倾斜等原因造成的宏观的误差。 (二) T8000粗糙轮廓仪的介绍 霍梅尔T8000粗糙轮廓仪是专门用来检测零件的表面粗糙度、表面轮廓的精密计量仪器。包括粗糙度测量系统、直接轮廓测量系统和形状测量系统。它可以测量和评估粗糙度和直接轮廓参数,还可以测量角度、圆弧半径、相互位置等形状参数。它采用触针与被测零件直接接触的方式来测定表面粗糙度和表面轮廓,通过传感器和专用软件定量地测量零件表面的几何形状,计算各种所需参数,按需要显示、存储、打印数据和图像。 粗糙轮廓仪见下图所示由主机、电脑、电气控制箱、打印机组成,其中主机包括大理石平台、立柱升降系统、驱动器、传感器。驱动器可随升降套在立柱上垂直移动,万能工作台置于大理石平台上,可前后左右移动,粗糙度传感器和轮廓传感器可水平左右移动。
粗糙度、轮廓仪安全注意事项 1.请务必避免在超出规格许可范围的温度、湿度、水滴、尘埃、油烟、直射阳光、强烈冲击、剧烈震动、腐蚀性气体等环境中使用本仪器。否则可能会引起仪器故障而导致触电,或引起仪器倾倒而导致人身伤害。 2.安装仪器使用的支架相对仪器重量必须具有足够的强度。另外,还必须确保支架的稳定性。否则可能会因仪器或支架的倾倒而导致人身伤害。 3.请将电源电缆插入仪器名牌上规定电压范围内的电源插座中。否则可能会导致触电或火灾。 4.请务必使用仪器名牌上规定压力范围内的供气源。请务必使用不含有机溶剂或有毒气体的气源。否则可能会导致仪器故障或人身伤害。(使用专用配件-空气式减振装置时) 5.请务必将地线接地。否则在仪器故障、漏电时可能会导致触电。 6.电源及通讯电缆中有危险电流。为了防止触电,在安装或移动本仪器或与之相连的设备时,请务必先切断所有电源,将电源插头从电源插座拔出后再进行作业。 7.请勿拽拉、踩踏电源电缆或与各仪器设备相连的电缆。另外,拔出电缆时,请务必抓住插头部分。否则可能会损坏电缆。切勿使用损坏的电源电缆或连接电缆。电源电缆或连接电缆中,有些电缆中有危险电流,一旦触电,可能导致死亡或重伤。
8.切勿在仪器设备的缝隙中插入异物(特别是金属片等导电性物体)。否则可能会引起触电、火灾、故障,进而导致重伤。 9.切勿在仪器设备的载物台上装载或卸下夹具或测量物时,请务必谨慎小心地操作。夹具或测量物体落到脚上或夹住手指,可能会导致重伤。另外,对于容易倾倒的不稳定测量物,请务必使用夹具将它固定牢。 10.请勿用沾有水或油污的手操作本设备。否则可能会引起触电,进而导致死亡或重伤。 「安全注意事项」 1.连接空气管时,请先关闭供气侧的气源再进行连接。另外,请将供气侧的空气管固定在连接部位附件的支架上。空气管剧烈摆动可能会导致人身伤害。(使用专用配件-空气式减振装置时) 2.只能使用所附带的电源电缆。另外,切勿将附带的电缆用于其他设备。 3.插拔电源电缆或仪器设备间的连接电缆时,请务必先切断仪器设备的电源后再进行插拔,防止触电事故。 4.探针的尖端非常锋利。请勿无故窥视或用手触摸尖端部分。否则可能导致受伤。 5.仪器设备自动移动过程中,请勿让身体触碰移动部位。否则身体的一部分货手可能被夹住而导致受伤。 6.请勿将手指插入柱杆孔内。否则可能会被夹住手而受伤。
产品解决方案产品名称:SJ5701-200粗糙度轮廓一体式测量仪
一、产品开发背景 目前国内的粗糙度轮廓一体机测量仪精度与国外相差较大,且在测量稳定性上也有一定的差距。由于技术上的差距,导致了国内的高端市场一直由国外占领,且形成了价格垄断。SJ5701-200粗糙度轮廓一体式测量仪在精度、稳定性方面基本达到进口品牌的水平,在价格和技术上打破国外的垄断,提升了我国在测量领域的测量水平,并且给国家节省大量外汇,填补我国在中高端粗糙度轮廓一体式测量仪技术上的空白。 SJ5701-200粗糙度轮廓仪广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。该仪器可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法来评定圆弧和直线等。从而可测量圆弧半径、直线度、凸度、沟心距、倾斜度、垂直距离、水平距离、台阶等形状参数。该仪器还可对各种零件表面的粗糙度进行测试;可对平面、斜面、外圆柱面、内孔表面、深槽表面、圆弧面和球面的粗糙度进行测试,并实现多种参数测量。本仪器依据GB/T3505-2009、GB/T6062-2009、GB/T10610-2009国家标准及ISO5436、ISO11562国际标准制造。 二、产品图片 产品型号:SJ5701-200 产品名称:粗糙度轮廓测量仪 图 1 SJ5701-200粗糙度轮廓仪 轮廓及粗糙度测量功能可互换
三、产品描述 SJ5701-200是一款集成表面粗糙度和轮廓测量的测量仪器;采用进口高精度光栅测量系统、高精度研磨导轨、高性能非接触直线电机、音圈电机测力系统、高性能计算机控制系统技术,实现对各种工件表面粗糙度和轮廓进行测量和分析。通过高精度研磨导轨、高性能直线电机保证测量的高稳定性及直线度,采用进口高精度光栅测量系统建立工件表面轮廓的二维坐标,计算机通过修正算法对光栅数据进行修正,最终还原出工件轮廓信息并以曲线图显示出来,通过软件提供的分析工具可对轮廓进行各种参数分析。 轮廓仪为全自动测量设备,操作者只需装好被测工件,在检定软件上设定扫描的开始、结束位置,点击【开始】按钮,测针会自动接触工件表面,并按设定的位置扫描;可高精度地测量精密加工零部件的粗糙度和轮廓形状,再选择所需评价参数即可进行评价。 系统软件为简体中文操作系统,操作方便。 四、产品功能 1. 表面轮廓评定:评定半径、角度、距离、坐标、圆、圆截面;确定各个点、相交各点、坐标轴、 直线、垂直线、圆和圆截面,可对轮廓进行直线度、圆度分析等; 同时实现下列功能: (1)建立回归直线和圆形; (2)建立点、交点、自由点、中心点、最高点和最低点; (3)建立坐标系统; (4)计算半径、距离、角度、坐标及线性偏差; (5)实际值与标称值比较; (6)测量程序自动运行。 2. 表面粗糙度评定:Ra、Rz、Rt、RS、RSm、Rp、Rv、Rq、Rt、Rmax、D、Rmr曲线、Rdc 等; 3. 滤波:2RC滤波,高斯滤波和零相位滤波器; 4. 界面友好,更符合中国用户操作习惯; 5. 测量记录采用集中式数据库管理,可按被测件类型、生产单位、出厂编号、检测员、送检单位、 设备编号、检定日期和有效日期等查询和管理测量记录; 6. 可从数据库中选定多条记录成批打印测量记录; 7. 可将检定数据输出到Word、Excel、AutoCAD(选配)文档; 8. 具有数据备份和还原数据库功能;
标题:粗糙度检验规范文件编号:WI/ZB 版本:A APPROVED BY 核准REVIEWED BY 审核 PREPARED BY 制订
修订履历表 1.0目的 对来自于外购模具、工装、治具、夹具等零配件、本厂加工的模具、工装、治具、夹具等零配件按要求进行表面粗糙度检验,以确保模具、工装、治具、夹具等零配件满足预期的要求。 项次修订页次版次修订前内容修订后内容修订日期备注
2.0范围 适用于所有组成模具、工装、治具、夹具的零配件,包括委外和内部加工的零配件。 3.0定义 3.1表面粗糙度:表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度。无论采用哪种加工方法所获得 的零件表面,都不是绝对平整和光滑的,放在显微镜(或放大镜)下观察,都不得可以看到微观的峰谷不平痕迹,一般是受刀具与零件间的运动、摩擦,机床的振动及零件的塑性变形等各种因素的影响而形成的。 表面上所具有的这种较小间距和峰谷所组成的微观几何形状特征,称为表面粗糙度。 3.2表面粗糙度对工件的影响: 3.2.1表面粗糙度影响零件的耐磨性。表面越粗糙,配合表面间的有效接触面积越小,压强越大,磨损就越快。 3.2.2表面粗糙度影响配合性质的稳定性。对间隙配合来说,表面越粗糙,就越易磨损,使工作过程中间隙逐 渐增大;对过盈配合来说,由于装配时将微观凸峰挤平,减小了实际有效过盈,降低了联结强度。 3.2.3表面粗糙度影响零件的疲劳强度。粗糙零件的表面存在较大的波谷,它们像尖角缺口和裂纹一样,对应 力集中很敏感,从而影响零件的疲劳强度。 3.2.4表面粗糙度影响零件的抗腐蚀性。粗糙的表面,易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属 内层,造成表面腐蚀。 3.2.5表面粗糙度影响零件的密封性。粗糙的表面之间无法严密地贴合,气体或液体通过接触面间的缝隙渗漏。 3.2.6表面粗糙度影响零件的接触刚度。接触刚度是零件结合面在外力作用下,抵抗接触变形的能力。 3.2.7影响零件的测量精度。零件被测表面和测量工具测量面的表面粗糙度都会直接影响测量的精度,尤其是 在精密测量时。 3.3表面粗糙度比较样块定义及检验要求: 3.3.1定义:表面粗糙度比较样块是检查加工后工件表面的一种对比量具,他的使用方法是以样块工作面的表 面粗糙度为标准,凭触觉(如手摸)或视觉(可借助放大镜、比较显微镜等)与待检查的工件表面进行比对,从而判别被检查表面的表面粗糙度是否合乎要求,这是一种定性的检查工具。 3.3.2检验要求:在用比较样块对工件表面进行比较时,所选用的样块和被检查工件的加工方法必须相同,同 时样块的材料、形状、表面色泽等应尽肯能的与被检查工件一致,判断的准则是根据工件加工痕迹的深浅来决定表面粗糙度是否符合图纸(或工艺)要求。当被检查工件表面的加工痕迹深浅程度相当或者小于样块工作面加工痕迹深度时,则被检查工件表面粗糙度一般不大于样块的标记公称值。 3.4国内表面光洁度与表面粗糙度Ra、Rz数值换算表(单位:μm): 表面光洁度▽1 ▽2 ▽3 ▽4 ▽5 ▽6 ▽7 表面Ra50 25 12.5 6.3 3.2 1.60 0.80
多功能粗糙度轮廓仪 使用说明
粗糙度轮廓仪使用说明 一、功能简介 LSCD-Ⅱ型粗糙度轮廓测量仪是一种高精度的工件表面粗糙度、轮廓测量分析仪器,其主要功能分为3个方面:1、形状分析2、粗糙度分析3、曲率半径分析。我们在原始测量图形的基础上,可以选择评定长度来进行这三方面分析,同时我们通过倍率选择项可以提供九种倍率供用户选择,自动倍率、500、1000、2000、5000、10000、20000、50000、100000倍,其中,自动倍率是计算机根据测量结果自动给出的适当倍率。 1、轮廓分析 轮廓分析包括两种分析方法:
A、原始轮廓分析,是指没经过滤波处理及直线校正的实际轮廓,我们可以自己选择校正直线来调整图型,分析轮廓。具体方式见使用说明。 B、轮廓误差是指滤除了粗糙度信号,并以分析起点和分析终点连线为基准线的工件表面加工形状,包括凸度、凹度、直线度等,我们可以通过参数选项里的轮廓滤波来选定轮廓滤波的切除长度.分析图形的每一点测量值是指采用最小二乘法进行了整个测量图形倾斜校正后,在评定长度内每一点与零点的相对值。 我们可以在原始测量图形上点击工具栏的分析选择选项,通过鼠标移动来选择分析范围,在分析图形上,我们可以通过鼠标移动来看每一点的测量值,及离分析起点的距离。形状误差Pt值是指评定长度内的最高点与最低点的差值。 2、粗糙度分析
粗糙度分析是用来分析选定范围内的粗糙度值的,共有5种取样长度可供选择,即0.08mm\0.25mm\0.8mm\2.5mm\8mm\25mm,一般情况下,当粗糙度Ra ≥0.008~0.02um时,取样长度L取0.08mm,当Ra>0.02~0.1um时 ,取样长度L 取0.25mm,当Ra>0.1~2.0um时,取样长度L取0.8mm,当Ra>2.0~10.0um时,取样长度L取2.5mm,当Ra>10.0~80.0um时,取样长度L取8.0mm,一般情况下是选5段取样长度作为评定长度,我们这里可以由用户自己选定评定长度。在数据处理时,我们可以在分析参数选项里选择要分析的粗糙度参数,包括Ra、Rz、Ry、Sm等,其具体含义如下: Ra为粗糙度轮廓的算术平均偏差(如图一所示):在取样长度L内,轮廓上每一点到最小二乘中线距离绝对值的平均值。我们评定的Ra值是评定长度内多个取样长度的平均. ?Skip Record If...? 图一 Rz为微观不平度十点高度(如图二所示):在取样长度L内,5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和为微观不平度十点高度,我们评定的Rz值是评定长度内多个取样长度的平均 ?Skip Record If...? 图二
