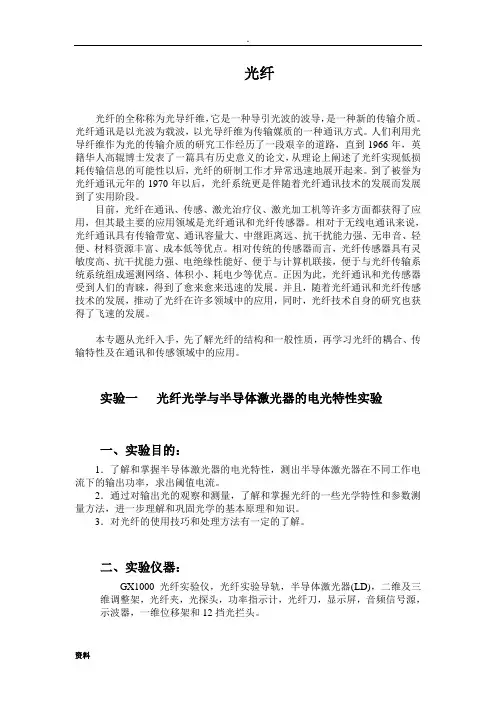

- 59 - 光纤光学与半导体激光器的电光特性
1970年美国康宁玻璃公司Kapron 博士等人研制出低损耗的光纤，同年贝尔研究所的林严雄等人研制出能在室温下连续工作的半导体激光器，这两项关键技术的重大突破，使光纤通信开始从理想变为可能，引起各国电信科技人员竞相研究和实验。至今，应用光纤通信系统已经多次更新换代，通信容量和传输距离迅速增长，光纤通信系统已成为通信线路的骨干。 预习要求
1．了解半导体激光器的输出特性。
2．查阅资料，了解光纤的结构和分类、光纤的耦合、光纤中光信号的传输理论（光纤中的模式），知道数值孔径的定义及其测量方法。
课题任务及部分实验方案参考
1． 仔细阅读说明书，了解主机面板功能。
2． 研究半导体激光器的电光特性，绘制电流—功率曲线，曲线斜率急剧变化处所对应的电流即为阈值电流。
注：为防止半导体激光器因过载而损坏，实验仪中含有保护电路，当电流过大时，光功率会保持恒定，这是保护电路在起作用，而非半导体激光器的电光特性。
3．测量耦合效率，然后取下功率指示计探头，换上白屏，轻轻转动各耦合调整旋钮，或轻轻弯曲光纤，观察光斑形状变化（模式变化）。
注：此实验务必认真处理光纤端面，并将光纤小心地放入光纤夹中，处理过的光纤端面不应再被触摸，以免损坏和污染。
4．光斑法测量数值孔径。提示：仔细调整各耦合旋钮，尽量使输出成为明亮、对称、稳定，附件的探头光栏置于Φ6.0档，并使之紧贴光纤输出端面，以保证输出光可全部进入探头，公式 2200sin r l r i n NA +==
5．正确连线、观察、了解音频模拟信号的调制、传输、解调过程和情况。
6．测量光纤中的光速和光纤材料的平均折射率。
7.(选作)光斑扫描法测量数值孔径。耦合状态同任务4，探头光阑置于直径0.5-1mm 档，距光纤输出端面前40~80mm 处，找到高斯光斑的中心位置，沿径向平移探测器至接收到的光功率最小，绘出光强分布曲线，应近似为高斯曲线，以该曲线的最高点的1/e 2处的尺寸作为光斑直径2r ，计算数值孔径。
实验注意事项
1． 请勿直视激光 。
2． 如在使用过程中，光纤断在光纤夹中，请务必剔除光纤断头，在安装新的光纤，否则可能损坏光纤夹压片。
思考题
1．在远距离光纤传输时，为什么一般采用单模光纤？光纤模式是如何影响带宽的？
2．光纤中传输的信息可以被窃听吗？设计一种比较简单的方法！
脉冲光纤激光器使用说明书
安全信息 在使用该产品之前，请先阅读和了解这份用户手册并熟悉我们为您提供的信息。 这份用户手册提供了重要的产品操作，安全以及其他信息给您以及所有将来的用户作参考。为了确保操作安全和产品的最佳性能，请遵循以下注意和警告事项以及该手册的其他信息去操作。 ●锐科公司脉冲光纤激光器是IV级的激光产品。在打开24VDC电源前，要确保连 接是正确的24VDC的电源并确认正负极，错误连接电源，将会损坏激光器。 ●该激光器在1064nm波长范围内发出超过5W、10W、15W、20W、25W、30W（根 据不同激光器型号）的激光辐射。避免眼睛和皮肤接触到光输出端直接发出或散射出来的辐射。 ●不要打开机器，因为没有可供用户使用的产品零件或配件。所有保养或维修只能在 锐科公司内进行。 ●不要直接观看输出头，在操作该机器时要确保长期配戴激光安全眼镜。 安全标识及位置 上面二个安全标识符号表示有激光辐射，我们把这符号标在产品光纤盒体盖顶上。
目录 1．产品描述 (1) 1.1 产品描述 (1) 1.2实际配置清单 (1) 1.3使用环境要求及注意事项 (1) 1.4技术参数 (2) 2．安装 (3) 2.1 安装尺寸图 (3) 2.2 安装方法 (4) 3．控制接口 (5) 4．操作程序 (6) 4.1 前期检查工作 (6) 4.2 操作步骤 (6) 4.3打标过程中应注意的事项 (6) 5．质保及返修、退货流程 (7) 5.1一般保修 (7) 5.2保修的限定性 (7) 5.3服务和维修 (7)
1．产品描述 1.1 产品描述 锐科脉冲激光器是是为高速和高效的激光打标系统而专门发展的。为工业激光打标机和其它应用提供了一款理想的高功率激光能量源。 脉冲激光器相对于传统的激光器，能够对每瓦的泵浦光转换效率提高10倍以上，低能量消耗的自动设计，适合实验室或室外操作。精巧，可独立放置，可随时使用，能够直接嵌入用户的设备上。 激光器可发出1064nm波长的脉冲激光，通过工业激光器标准接口来控制，激光器需要使用24V直流供电。 1.2实际配置清单 请根据图表1参考所包括的清单。 表1 1.3使用环境要求及注意事项 脉冲激光器需使用24VDC±1V直流电。 1)注意：使用激光器时要将接地线可靠接地。 2)没有内置可供使用的零件，所有维修应由合格的锐科人员来进行，为了防止电击， 请不要损坏标签和揭开盖子，否则产品的任何损坏将不被保修。 3)激光器的输出头是与光缆相连接的,使用时请小心处理输出头，防止灰尘或其它污 染，清洁输出端透镜时请使用专用的镜头纸。激光器没有安装在系统设备上且不 出光的时候，请将光隔离器保护罩盖好以免灰尘污染。
高亮度光纤耦合半导体激光器 High Brightness Fiber Coupled Diode Laser 凯普林光电 1 引言 光纤耦合半导体激光器以其体积小、光束质量好、寿命长及性能稳定等优势在各领域得到广泛应用，主要作为光纤激光器的泵浦源、固体激光器泵浦源，也可直接应用于激光医疗，材料处理如熔覆、焊接等领域。受光纤激光器向高功率方向发展趋势的影响，半导体激光器也在向高功率、高亮度发展，高亮度半导体激光器具有较高的光功率密度，经合束器合束同样成为高功率光纤激光器理想的泵浦源。目前光纤耦合半导体激光器结构主要有单管耦合激光器、多单管耦合激光器、迷你Bar以及Bar条/叠阵系列，多单管耦合激光器因其具有高可靠性而成为光纤激光器的主流泵浦源之一，本文主要介绍通过多单管光纤耦合技术实现高亮度半导体激光器的技术与实现。 2 多单管结构 多单管结构是将多路分立的半导体激光器发出的光束经过整形、重新排列、合束后耦合进入单根光纤，从而可提高激光器输出功率。由于分立半导体激光器芯片必须安装在具有一定大小的热沉上，如果直接将多个半导体激光器的输出光束进行排列并聚焦耦合，通常由于受到每个芯片和其热沉体积的限制，合并光束体积较大，很难获得小芯径高亮度的光纤耦合输出。为减小合并光束的空间体积大小，必须采取一定的措施。为此，凯普林自主研发的多单管耦合结构采用阶梯热沉、聚焦透镜、耦合光纤以及独特的安装方式，光路设计简化了结构的复杂性，减小了组件的体积，大大提高了半导体激光器输出的功率，同时保证了耦合点的合理工作温度，如图1所示。 在进行多单管耦合前可对分立半导体激光器芯片进行老化筛选，从而保证了多单管耦合后的可靠性。单管的随机失效特性独立，相比于Bar条、叠阵无热效应干扰，单管的可替换也增加了其耐用性，具有较高的成本优势。
光纤激光器原理 光纤激光器主要由泵浦源，耦合器，掺稀土元素光纤，谐振腔等部件构成。泵浦源由一个或多个大功率激光二极管阵列构成，其发出的泵浦光经特殊的泵浦结构耦合入作为增益介质的掺稀土元素光纤，泵浦波长上的光子被掺杂光纤介质吸收，形成粒子数反转，受激发射的光波经谐振腔镜的反馈和振荡形成激光输出。 光纤激光器特点 光纤激光器以光纤作为波导介质，耦合效率高，易形成高功率密度，散热效果好，无需庞大的制冷系统，具有高转换效率，低阈值， 光纤激光器原理图1: 峰值功率：脉冲激光器，顾名思义，它输出的激光是一个一个脉
冲，每单个脉冲有一个持续时间，比如说10 ns(纳秒)，一般称作单个脉冲宽度，或单个脉冲持续时间，我们用t 表示。这种激光器可以发出一连串脉冲，比如，1 秒钟发出10 个脉冲，或者有的就发出一个脉冲。这时，我们就说脉冲重复(频)率前者为10，后者为1，那么，1 秒钟发出10 个脉冲，它的脉冲重复周期为0.1 秒，而1 秒钟发出1 个脉冲，那么，它的脉冲重复周期为1 秒，我们用T 表示这个脉冲重复周期。 如果单个脉冲的能量为E，那么E/T 称作脉冲激光器的平均功率，这是在一个周期内的平均值。例如， E = 50 mJ(毫焦)，T = 0.1 秒，那么，平均功率P平均= 50 mJ/0.1 s = 500 mW。 如果用 E 除以t，即有激光输出的这段时间内的功率，一般称作峰值功率(peak power)，例如，在前面的例子中E = 50 mJ, t = 10 ns, P峰值= 50 ×10^(-3)/[10×10^(-9)] = 5×10^6 W = 5 MW(兆瓦)，由于脉冲宽度t 很小，它的峰值功率很大。 脉冲能量E=1mj 脉宽t=100ns 重复频率20-80K 脉冲持续时间T=1s/2k=？秒 平均功率P=E/T=0.001J/0.00005s=20W P峰值功率=E/t 激光的分类： 激光按波段分，可分为可见光、红外、紫外、X光、多波长可调谐，目前工业用红外及紫外激光。例如CO2激光器10.64um红外
C1500W-2200W 连续光纤激光器 说明书 武汉锐科光纤激光技术股份有限公司Wuhan Raycus Fiber Laser Technologies Co., Ltd.
目录 1安全信息 (3) 1.1安全标识 (3) 1.2激光安全等级 (3) 1.3光学安全 (4) 1.4电学安全 (4) 1.5其他安全注意事项 (4) 2 产品说明 (5) 2.1产品特性 (5) 2.2实际配置清单 (5) 2.3开箱及检查 (5) 2.4运行环境 (6) 2.5注意事项 (6) 2.6产品性能 (7) 3安装 (8) 3.1安装尺寸图 (8) 3.2安装注意事项 (9) 3.3冷却系统要求 (11) 4产品的使用 (13) 4.1前面板 (13) 4.2后面板 (14) 4.3电源连接 (16) 4.4控制接口定义 (17) 4.5激光器工作模式及控制模式 (20) 4.6控制模式的设置 (21) 4.7超级终端模式 (21)
4.8 RS-232模式 (27) 4.9 AD模式 (30) 4.10红光控制 (33) 5常见故障及处理措施 (33) 5.1故障记录及故障的发生 (33) 5.2故障处理 (34) 6质保及返修、退货流程 (35) 6.1一般保修 (35) 6.2保修的限定性 (35) 6.3技术支持及产品维修 (36)
感谢您选择锐科光纤激光器，本用户手册为您提供了重要的安全、操作、维护及其它方面的信息。故在使用该产品之前，请先仔细阅读本用户手册。为了确保操作安全和产品运行在最佳状态，请遵守以下注意和警告事项以及该手册中的其他信息。 1.1安全标识 警告 注意 1.2激光安全等级 根据欧洲标准EN 60825-1，条款9，该系列激光器属于4类激光仪器。该产品发出波长在1080nm或1080nm附近的激光辐射，且由输出头辐射出的平均光功率为1500W~2200W（取决于机器型号）。直接或间接的暴露于这样的光强度之下会对眼睛或皮肤造成伤害。尽管该辐射不可见，光束仍会对视网膜或眼角膜造成不可恢复的伤害。在激光器运行时必须全程佩戴合适且经过认证的激光防护眼镜。 警告 全防护眼镜是具有激光波长防护选择性。故请用户选择符合产品激 光输出波段的激光安全防护眼镜。即使佩戴了激光安全防护眼镜， 在激光器通电时
目录 第一章、激光基础 第二章、激光器 第三章、光纤的特性 第四章、光纤激光器 第五章、实验室激光器型号及操作安全
第一章激光基础 1.1什么是激光？ 激光在我国最初被称为“莱赛”，即英语“Laser”的译音，而“Laser”是“Light amplification by stimulated emission of radiation”的缩写。意为“辐射的受激发射光放大”，大约在1964年，根据钱学森院士的建议，改名为“激光”。激光是通过人工方式，用光或者放电等强能量激发特定的物质而产生的光。 激光的四大特性：高亮度、高单色性、高方向性、高相干性。具有高亮度的激光束经过透镜聚焦后，能在焦点附近产生数千度乃至上万度的高温，这就使其能够加工几乎所有材料。由于激光的单色性极高，从而保证了光束能精确地聚焦到焦点上，得到很高的功率密度。 1.2激光产生的基本理论 1.2.1原子能级和辐射跃迁 按照玻尔的氢原子理论，绕原子核高速旋转的电子具有一系列不连续的轨道，这些轨道称为能级,如图1-1。 图1-1 原子能级图
当电子在不同的能级时，原子系统的能量是不相同的，能量最低的能级称为基态。当电子由于外界的作用从较低的能级跃迁到较高的能级时，原子的能量增 图1-2 电子跃迁图 加，从外界吸收能量。反之，电子从较高能级跃迁到较低能级时，向外界发出能量。在这个过程中，若原子吸收或发出的能量是光能（辐射能），则称此过程为辐射跃迁。发出或吸收的光的频率满足普朗克公式（hv=E2-E1）。 1.2.2受激吸收、自发辐射、和受激辐射 受激吸收：处于低能级上的原子，吸收外来能量后跃迁到高能级，则称之为受激吸收。 自发辐射：由于物质有趋于最低能量的本能，处于高能级上的原子总是要自发跃迁到低能级上去，如果跃迁中发出光子，则这个过程称为自发辐射。
大功率半导体激光器光纤耦合技术调研报告 1．前言 近年来，高功率光纤激光器因其优良的性能日益受到人们的重视和青睐，被广泛地应用于工业加工、空间光通信、医疗和军事等各个方面，其迅速发展在很大程度上得益于大功率高亮度半导体激光器技术的进步，大功率半导体激光光纤耦合技术一直是高功率光纤激光器技术的一项关键核心技术。相反地，半导体激光器泵浦的高功率光纤激光器（DPFL）的发展也带动了大功率半导体激光器技术，尤其是大功率半导体激光光纤耦合技术的进步。 由于单管半导体激光器（LD）的输出功率受限于数瓦量级，远不能满足高功率光纤激光器泵浦源的要求，要获得更大输出功率须采用具有多个发光单元的激光二极管阵列（LD Array）。按照结构形式的不同，激光二极管阵列分为线阵列（LD Bar）和面阵列（LD Stack），分别如图1(a)和(b)所示，其中LD Bar的输出功率一般在数十瓦至百瓦量级，而LD Stack的输出功率一般在数百瓦乃至上千瓦。无论是单管LD还是LD Array，由其固有结构特点决定了半导体激光器具有光束发散角较大，输出光束光斑不对称，亮度不高等问题，给作为高功率光纤激光器泵浦源的实际应用带来很大困难和不便。一个较好的解决方法是将半导体激光耦合进光纤输出，这样既可以利用光纤的柔性传输，增加使用的灵活性，又可以从根本上改善半导体激光器的输出光束质量。 Fig.1 （a）LD Bar 和（b）LD Stack 大功率半导体激光器阵列光纤耦合技术作为一项高新技术，具有很高的技术含量，涉及半导体材料、纤维光学技术、微光学技术、微精细加工技术和耦合封装技术等关键单元技术。目前为止，大功率半导体激光器阵列光纤耦合技术主要采用两条技术路线：光纤束耦合法和微光学系统耦合法。下面将主要以LD Bar 光纤耦合技术为例，就该两种方法进行详细阐述。 2．大功率半导体激光器阵列光纤耦合技术 2．1光纤束耦合法 光纤束耦合法（又称光纤阵列耦合法）是早期使用的一种光纤耦合技术，具有结构简单明了、耦合效率高、各发光元的间隙不影响整体光束质量和成本低等优点。该方法通过微光学系统将LD Bar各个发光单元发出的光束在快轴方向进行准直和压缩后，与相同数目的光纤阵列一一对应耦合，然后通过光纤合束在
大功率激光器说明书 KEEN-EYES大功率激光器是我公司根据刑侦工作的需要开发研制的专用痕迹提取设备。采用国际最新大功率激光技术。先进的石英光纤传输，具有输出功率大，色谱纯正，操作简单,携带方便等特点。一；技术指标： 1电源电压交流220V。输入功率300瓦。 2可分离式电源盒，直流12V，35安时锂电池组。可连续使用1.5小时。3输出光功率8W；激光颜色，绿色.。 4光缆长度3米。 5可调焦镜头。 二；使用说明： 1钥匙开关拧到1位置，为交流供电。或将主机安装到电池盒上，钥匙开关拧到2位置，为直流供电。 2插上220V电源插头，将光缆拧紧到光缆座上，（光缆座带保护功能，不接光缆没有光输出）。将手柄上调光插头，插入面板上的调光插座。3打开钥匙开关，电源接通后，红色指示灯点亮。主机处于预热过程中。蓝色指示灯亮起表示预热结束。然后按动前面板上的启动按钮，绿色指示灯亮起，激光输出。 4激光器启动时为最大功率输出。旋转面板上，或镜头上的黑色调光旋钮，可以调节输出功率大小，顺时针增大，逆时针减小。数码屏显示为即时功率值。
5旋转镜头外套可以调节光斑大小。及光斑外缘清晰。 6按动电源盒前面按钮可显示电池容量。指示条只剩红色灯亮，表示电量不足应及时充电。 7电池充电应使用本机专配充电器，不可使用其他充电器。充电器接通220V交流电源红色电源指示灯常亮。充电时，充电指示灯红色。充电指示灯变为绿色表示电池已满，充电结束。 8本机配有伸缩式镜头支架，可以固定镜头及调节镜头高度和角度。三；注意事项： 1使用完毕应及时套上光缆及光缆座防护套，避免进入灰尘。 2光缆折弯半径大于15厘米。 3清洁光缆端面应使用无尘棉签，沾无水乙醇，沿一个方向擦拭。 切不可用手指或油渍接触光缆端面。否则会造成光缆报废。 4本激光器输出功率强大，切不可直视镜头或对准人眼，否则可造成永久失明。 四；基本配置： 1主机一台。 2带镜头光缆一根。 3电池盒一个。 4充电器一个。 5伸缩光缆支架一个。 6主机电源线一根。 7充电器电源线一根。
光纤耦合半导体激光器失效模式分析 摘要：高功率半导体激光器在商用领域的应用越来越广泛，许多半导体激光厂家越来越重视商用激光市场，因此多年来以IPG为主要供应商的市场格局正逐步被打破，国内从2010年开始就有供应商开始生产光纤耦合激光器。经过几年的经验积累，光纤耦合的单芯片封装技术已趋于成熟。本文主要结合实际工作分析光纤耦合半导体激光器出现的各种失效模式和原因，仅供同行参考。作者认为，在中国仍未掌握芯片生产技术的前提下，激光厂家唯有选择优质的光纤和透镜组件，不断优化制造工艺和提高产品的可靠性，才能从国人所诟病的山寨大军中脱胎换骨，成为终端用户信赖的激光器件提供商，才能成为成为行业的领先者。 关键字:光纤镀膜，激光器，耦合效率，芯片COD，光纤燃烧，裸光纤端面研磨清洗, 增透膜，高透高反膜 （一）半导体激光器尾纤耦合工艺 光纤耦合半导体激光器的工艺是先使用一个柱面透镜准直快轴发散角（慢轴角度较小，短光程不需准直），再把准直后的激光耦合入一根多模尾纤(图1.)。这种看似非常简单的原理应用在大批量生产上并不容易，因为其中光纤移动的几何空间是微米级别，照射在柱面透镜或者光纤端面的激光功率密度达到兆瓦/平方厘米，十分容易出现失之毫厘，差之千里的结果。影响激光耦合效率有多方面的因素，例如芯片出光孔径大小，快慢轴角度，模块散热效果，柱面透镜加工精度和光纤端面镀膜质量等。 图 1.单芯片半导体激光器光纤耦合示意图 （二）常见光纤耦合半导体激光器失效模式 高功率光纤耦合半导体激光器器件最常见的失效模式如图2，其中芯片端面光学损伤（COD: catastrophic optical damage）超过60% ，耦合效率偏低次之。下文将针对各种失效模式进行逐一分析。 图 2.单芯半导体激光器失效模式（光纤耦合模块）
调Q光纤激光器和普通的调Q激光器一样，都是在激光谐振腔内插入Q开关器件，通过周期性改变腔损耗，实现调Ｑ激光脉冲输出。Ｑ开关是被广泛采用的产生短脉冲的激光技术之一。 现状： 调Q光纤激光器在许多领域都有着广泛应用，大功率是调Q光纤激光器的一个发展方向。全光纤化也是调Ｑ光纤激光器发展的一个重要趋势，人们陆续研发出一些全光纤的Q开光来代替传统的声光与电光调制器，大大地降低了激光器的插入损失。 用于光纤激光器的调Ｑ技术大致可以分为光纤型调;和非光纤型调Ｑ两类。非光纤型调Ｑ有光调Ｑ、电光调Ｑ、机械转镜调Ｑ和可饱和吸收体调Ｑ等。 非光纤型调Ｑ： 1.声光调Q激光器：
2.电光调Q激光器：
3.可饱和吸收体调Q激光器： 光纤型调Q装置 光纤型调Q装置有光纤迈克尔逊干涉仪调Q、光纤马赫
一曾特尔干涉仪调Q和光纤中的受激布里渊散射（ＳＢＳ）调Ｑ光纤激光器等。下面介绍混合调Q和脉冲泵浦受激布里渊散射混合调Q光纤激光器。 混合调Q光纤激光器 如图所示 得到了峰值功率3.7KW，脉宽2m的脉冲激光输出。 实验中选用掺钕双包层光纤作增益介质，光纤长7.2m,纤芯直径5.1um,数值孔径0.12。内包层为矩形结构,截面尺寸150um*75um。 泵源为800nm、3w激光二极管，有60%的泵光祸合到内包层中。 系统由一个全反镜和一个二向色镜构成驻波谐振腔。在双包层光 纤的输出端接几米长的单模光纤,实现调Q ,得到纳秒量级的激光脉冲。在腔内插人一声光调制器(AQM),使激光脉冲重复频率在6.6KHz-16.4KHZ范围内可调。 脉冲泵浦和受激布里渊散射混合调Q : 在线形腔双包层光纤激光器中,用脉冲泵浦和SBS混合调Q 。 如图所示
光纤激光器的工作原理及其发展前景 1 引言 光纤激光器于1963年发明，到20世纪80年代末第一批商用光纤激光器面市，经历了20多年的发展历程。光纤激光器被人们视为一种超高速光通信用放大器。光纤激光器技术在高速率大容量波分复用光纤通信系统、高精度光纤传感技术和大功率激光等方面呈现出广阔的应用前景和巨大的技术优势。光纤激光器有很多独特优点，比如：激光阈值低、高增益、良好的散热、可调谐参数多、宽的吸收和辐射以及与其他光纤设备兼容、体积小等。近年来光纤激光器的输出功率得到迅速提高。已达到10—100 kW。作为工业用激光器,现已成为输出功率最高的激光器。光纤激光器的技术研究受到世界各国的普遍重视，已成为国际学术界的热门前沿研究课题。其应用领域也已从目前最为成熟的光纤通讯网络方面迅速地向其他更为广阔的激光应用领域扩展。本文简要介绍了光纤激光器的结构、工作原理、分类、特点及其研究进展，最后对光纤激光器的发展前景进行了展望。 2 光纤激光器的结构及工作原理 2.1光纤激光器的结构 和传统的固体、气体激光器一样。光纤激光器基本也是由泵浦源、增益介质、谐振腔三个基本的要素组成。泵浦源一般采用高功率半导体激光器(LD)，增益介质为稀土掺杂光纤或普通非线性光纤，谐振腔可以由光纤光栅等光学反馈元件构成各种直线型谐振腔，也可以用耦合器构成各种环形谐振腔泵浦光经适当的光学系统耦合进入增益光纤，增益光纤在吸收泵浦光后形成粒子数反转或非线性增益并产生自发辐射所产生的自发辐射光经受激放大和谐振腔的选模作用后．最终形成稳定激光输出。图1为典型的光纤激光器的基本构型。 增益介质为掺稀土离子的光纤芯，掺杂光纤夹在2个仔细选择的反射镜之间．从而构成F—P谐振器。泵浦光束从第1个反射镜入射到稀土掺杂光纤中．激射输出光从第2个反射镜输出来。 2.2 光纤激光器的工作原理 掺稀土元素的光纤放大器促进了光纤激光器的发展，因为光纤放大器可以通过适当的反馈机理形成光纤激光器。当泵浦光通过光纤中的稀土离子时．就会被稀土离子所吸收。这时吸收光子能量的稀土原子电子就会激励到较高激射能级，从而实现离子数反转，反转后的离子数就会以辐射形式从高能级转移到基态，并且释放出能量，完成受激辐射。从激发态到基态的辐射方式有2种：自发辐射和受激辐射。其中，受激辐射是一种同频率、同相位的辐射，可
的构想 , 但直到 20 世纪 80 年代, 随着激光二极管泵浦技术的发展和双包层结构光纤的提出 , 光纤激光 现于世 第 21 卷 第 6 期 山 东 科 学 Vol. 21 No. 6 2008 年 12 月 SHANDONG SCIENCE Dec. 2008 文章编号: 1002 4026( 2008) 06 0072 06 大功率光纤激光器技术及其应用 宋志强 ( 山东省 科学院激光研究所, 山东 济南 250014) 摘要: 光纤激光器是当今光电子技术研究领域中最炙手可热的研究课题, 尤其是大功率光纤激光器, 已在很多 领域表现 出取代传统 固体激光 器和 CO 2 激光器 的趋势。本文 从光纤激 光器的结构 出发, 详细论述 了大功率 光纤激光器的工作原理和关键技术, 重点介绍了应用更为广泛 的脉冲型 光纤激光器 技术, 最后简单 列举了大 功率光纤激光器的优势及其在工业加工、国防、医疗等领 域里的应用情况。 关键词: 光纤激光器; 包层泵浦技术; 双包层掺杂光纤; 光纤光栅; 应用 中图分类号: TN249 文献标识码: A The Development of High Power Fiber Laser and Its Applications SONG Zhi qiang ( Institute of Laser , Shandong Academy of Sciences , Jinan 250014, China ) Abstract: The technology of fiber lasers is one of research focuses topics in current optoelectronic area, especially for a high power fiber opt ic laser that has exhibited a tendency substituting traditional solid state laser and CO 2 laser in many areas. We fully expound its principles and some key technologies from its structure, emphasize the technology of a pulse fiber optic laser that is more widely applied, and enumerate its superiorit ies and applications in such areas industrial processing, national defense, medical service, etc. Key words: fiber optic laser; cladding pump; double clad rare earth doped fiber; fiber Bragg grating; application 所谓光纤激光器就是利用稀土掺杂光纤作为增益介质的激光器, 它的发展历史几乎和激光器技术一样 长。早在 20 世纪 60 年代初, 美国光学公司的 E. Snitzer 等人就已经提出了掺稀土元素光纤激光器和放大器 [ 1] [ 2] 器才进入了一个蓬勃发展的阶段。最近十年, 适合各种不同应用目的和领域的光纤激光器已雨后春笋般涌 [ 3- 5] 。 1 工作原理及关键技术 同其他类型激光器一样, 光纤激光器主要由泵浦源、谐振腔和增益介质三要素构成, 具体包括泵浦 LD 、 DCDF 、大模场 FBG 和光纤合束器等, 如图 1 所示。光纤激光器的所有器件均可由光纤介质制作, 因此光纤技 术是决定光纤激光器性能的关键因素。 收稿日期: 2008 08 23 基金项目: 山东省仪器设备改造项目资助( 2007GG1TC04039) 。 作者简介: 宋志强( 1982- ) , 男, 硕士, 主要研究方向为大功率光纤激光器技术。E mail: zhiqiangs@ gmail. com
SD-20A 光纤激光打标机 使用说明书安装、使用产品前请阅读使用说明
感谢您使用珊达科技公司光纤激光打标机! 请在使用光纤激光打标机前仔阅读此说明书! 第一章概述 1.1光纤激光打标机简介 激光打标机是利用激光束在各种物质表面打印上永久的标记。 激光打标机的效应主要是： 1、通过激光光能对目标物质表层的蒸发而露出物质深层； 2、通过激光光能导致表层物质的化学物理变化而"刻"出所需图案文字； 3、通过激光光能烧掉部分物质，从而显出所需刻蚀的图案、文字。 光纤激光打标机主要由：光纤激光器、振镜（打标头）、软件控制板卡、工控电脑、机箱机柜、放工件的水平台等组成。 1.2光纤激光打标机工作原理 是利用光纤激光器产生激光并用光纤导出激光然后配合光学高速扫描振镜进行工件标记的，其核心部件为光纤激光器。 光纤激光器采用掺稀土元素的光纤作为增益介质。由于光纤激光器中光纤纤芯很细，在泵浦光的作用下光纤极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”。因此，当适当加入正反馈回路构成谐振腔便可形成激光振荡。另外由于光纤基质具有很宽的荧光谱，因此，光纤激光器一般都做成可调谐的（既其波长在一定围可以调节），在打标时可以标记出几种颜色（对应材质）。 1.3特点如下： 1.SD-20A光纤激光打标机采用光纤激光器，寿命可达10万小时，性能优越世界排名靠前。 光束质量高，为基模（TEM00）输出，聚焦光斑直径不到20um。发散角是半导体泵浦激光器的1/4。单线条更细，特别适用于精细、精密打标。 2.体积小，耗电量小，整机耗电不到500W；置风冷冷却方式，抛弃了笨重的水冷机组，占地面积更小，安装更简便，真正做到了节能和便携。 3.电光转换效率高，简单易用，无须光学调整或维护，结构紧凑，系统集成度高，故障少。 4.无需进行任何维护，使用寿命长，适用于恶劣环境工作。 5.加工速度快，是传统打标机的2-3倍，光学扫描振镜，激光重复频率高，高速无畸变。
半导体激光器和光纤的耦合 高树理 (西安建筑科技大学理学院,西安710055) 摘要:半导体激光器与光纤的耦合是提高EDFA性能的关键技术之一,论文详细分析光纤与半导体激光器耦合的各种方法,最后总结出了提高耦合效率的研究方向。 关键词:光纤;半导体激光器;耦合效率 中图分类号:TN248文献标识码:A文章编号:1008-8725(2010)02-0028-03 Coupling of Semiconductor Laser with Fiber GAO Shu-li (College of Science,Xi c an University of Archi tecture&Technology,Xi c an710055,China) Abstract:The coupling of semiconductor laser with fiber is a key technology to obtain EDFA with high perfor-mance.Methods of c oupling of semiconduc tor laser with fiber are analyzed in the paper.The direction of re-search to improve the coupling efficiency is summarized at last. Key words:fiber;semiconductor laser;the coupling efficiency 0引言 近年来,半导体激光器与光纤的耦合技术得到了迅速发展,而且日趋成熟。按照半导体激光器与光纤之间是否存在光学元件,将耦合方式分为两种,即直接耦合与间接耦合。因为LD 和平面光纤的耦 图2T2中断服务程序流程图 5结束语 文章讨论了传统频率测量方法的原理及误差。 在此基础上,对多周期同步测频技术的原理及其误 差进行了详细分析。由于多周期同步测频技术的测 量精度与被测信号的频率无关,实现了整个测量频 段内的等精度测量,消除了M法中对被测脉冲信号 的计数量化误差,克服了M P T法中高低频两端精度 高而中界频率附近测量误差最大的缺陷。提出了基 于AT89C52实现多周期同步测频方法,利用T2的捕 捉功能和外部中断产生与待测信号同步的闸门时 间,通过T2的定时功能实现了时基信号与待测信号 的同步计数,使得系统只用一个定时器P计数器T2 就实现了多周期同步测频技术,该系统软硬件结构 简单,具有较高的测量精度和较短的系统反应时间。 参考文献: [1]尹克荣.智能仪表中的频率测量方法[J].长沙电力学院学报, 2002,17(1):74-76. [2]章军,张平,于刚.多周期同步测频测量精度的提高[J].电测与 仪表,2003,40(6):16-18. [3]王连符.测频系统测量误差分析及其应用[J].中国科技信息, 2005. [4]李全利.单片机原理及应用技术[M].北京:高等教育出版社, 2001. [5]李群芳,黄建.单片微型计算机与接口技术[M].北京:电子工 业出版社,2002. [6]孙传友,孙晓斌,汉泽西,等.测控系统原理与设计[M].北京: 北京航空航天大学出版社,2002. (责任编辑王秀丽) 收稿日期:2009-12-04;修订日期:2009-12-22 作者简介:高树理(1983-),男,西安人,硕士研究生,助教,现在西安建筑科技大学从事光纤激光器的研究工作,E-mail: gaoshuli1983@https://www.doczj.com/doc/1313400051.html,。 第29卷第2期 2010年2月 煤炭技术 Coal Technology Vol129,No102 Feb,2010
光纤激光器的分类 光纤激光器种类很多，根据其激射机理、器件结构和输出激光特性的不同可以有多种不同的分类方式。根据目前光纤激光器技术的发展情况，其分类方式和相应的激光器类型主要有以下几种： （1）按增益介质分类为： a）晶体光纤激光器。工作物质是激光晶体光纤，主要有红宝石单晶光纤激光器和Nd3+:YAG单晶光纤激光器等。 b）非线性光学型光纤激光器。主要有受激喇曼散射光纤激光器和受激布里渊散射光纤激光器。 c）稀土类掺杂光纤激光器。向光纤中掺杂稀土类元素离子使之激活，（Nd3+、Er3+、Yb3+、Tm3+等，基质可以是石英玻璃、氟化锆玻璃、单晶）而制成光纤激光器。 d）塑料光纤激光器。向塑料光纤芯部或包层内掺入激光染料而制成光纤激光器。 （2）按谐振腔结构分类为F-P腔、环形腔、环路反射器光纤谐振腔以及“8”字形腔、DBR光纤激光器、DFB光纤激光器等。 （3）按光纤结构分类为单包层光纤激光器、双包层光纤激光器、光子晶体光纤激光器、特种光纤激光器。 （4）按输出激光特性分类为连续光纤激光器和脉冲光纤激光器，其中脉冲光纤激光器根据其脉冲形成原理又可分为调Q光纤激光器（脉冲宽度为ns量级）和锁模光纤激光器（脉冲宽度为ps或fs量级）。 （5）根据激光输出波长数目可分为单波长光纤激光器和多波长光纤激光器。 （6）根据激光输出波长的可调谐特性分为可调谐单波长激光器，可调谐多波长激光器。 （7）按激光输出波长的波段分类为S-波段（1460~1530 nm）、C-波段（1530~1565 nm）、L-波段（1565~1610 nm）。 （8）按照是否锁模，可以分为：连续光激光器和锁模激光器。通常的多波长激光器属于连续光激光器。 按照锁模器件而言，可以分为被动锁模激光器和主动锁模激光器。 其中被动锁模激光器又有: 等效/假饱和吸收体：非线性旋转锁模激光器（8字型，NOLM和NPR） 真饱和吸收体： SESAM或者纳米材料（碳纳米管或者石墨烯）。
版本：V0 连续光纤激光器 使用说明书 1000W 武汉锐科光纤激光器技术有限责任公司 WuHan Raycus Fiber Laser Technologies CO., LTD
安全信息 在使用该产品之前，请先阅读和了解这份用户手册并熟悉我们为您提供的信息。这份用户手册提供了重要的产品操作，安全以及其他信息给您以及所有将来的用户作参考。为了确保操作安全和产品的最佳性能，请遵循以下注意和警告事项以及该手册的其他信息去操作。 ●连续光纤激光器是IV级的激光产品。在接入交流电源前，要确保连接是正确的三 相380VAC的电源，错误连接电源，将会损坏激光器。 ●请确保使用带有可靠接地以及过流保护装置的交流电源。使用时务必保证激光器 的可靠接地，以避免可能产生的人身伤害。 ●该激光器在1080nm波长范围内发出超过1000瓦的激光辐射。避免眼睛和皮肤接 触到光输出端直接发出或散射出来的辐射。 ●不要打开激光器，因为没有可供用户使用的产品零件或配件。所有保养或维修只 能在锐科公司内进行。 ●在操作该机器时要确保全程配戴激光安全防护眼镜。即使佩戴了激光安全防护眼 镜，也严禁直接观看输出头。 安全标识及位置 上面二个安全标识符号表示有激光辐射，我们把这符号标在产品光纤盒体盖顶上。
目录 1. 产品描述 (1) 1.1. 产品描述 (1) 1.2 实际配置清单 (1) 1.3 使用环境要求及注意事项 (1) 1.4 性能参数 (2) 2. 安装 (2) 2.1 安装尺寸图 (2) 2.2 安装方法 (4) 2.3 冷却系统要求 (4) 3. 控制接口与操作 (5) 3.1串口操作-超级终端 (8) 3.2外部RS232控制 (15) 3.3外部模拟量控制 (16) 4. 质保及返修、退货流程 (17) 4.1一般保修 (17) 4.2保修的限定性 (17) 4.3服务和维修 (17)
STV-DLF系列高功率光纤耦合半导体激光器 STV-DLF是一款高功率光纤耦合半导体激光器，可以有多种输出功率、波长和光纤直径的组合。客户可以单独选择激光器或者集成了激光器和外围设备的交钥匙系统。 半导体激光器单元包含一个高功率、半导体激光器阵列和光学元件，激光器束可以高效率的耦合进入可分离和互换的单模阶跃光纤中。光纤直径范围从600微米到1200微米，输出功率从300W到数千瓦，光纤长度可以到50米或者更长，非常适合远程灵活的功率传输。 我们可以为客户量身定做诸如激光焊接、熔覆、切割和高速扫描处理系统，系统里也可以集成定位红光和监控传感器如照相机和测量锥。高度集成的激光器，保证了最少的安装时间和最大的生产时间。除此之外，我们还有很多控制器可以让客户根据需求选择，其中就包括微处理器，基于电脑的控制单元，我们也可以帮助客户集成标准的工业控制器。整个系统可以单机工作，也可以多机同时工作。 光纤耦合可以直接传输均匀激光束到工件上的任意位置，减少了直接安装半导体激光器在机器人手臂上而带来的成本增加、复杂性和危险性。 特点： 便于产线集成 光纤耦合，最高功率可以到4500W 结构灵活，便于伸缩 内部水流监控 工业级别安全光纤 长寿命 方便用户操作 紧凑便携 可靠高效 售后服务最小化 应用： 塑料焊接 激光熔覆 铜焊 硬化和热处理 泵浦光纤或者固体激光器 可选配置： 交钥匙系统集成 客户化或者下架光学系统和各种应用 指示光 方形光纤 脚踏操作 远程控制 远程网络控制
技术指标： 型号STV-DLF-500 STV-DLF-1000 STV-DLF-3000 STV-DLF-6000 最大输出功率(W) 500 1000 3000 6000 波长(nm) 808,915,940,980 808,915,940,980 808,915,940,980 808,915,940,980 波长数目 1 1 4 4 光纤芯径(um) 400,600,1000 600,1000 600,1000 1000 光纤长度5m 标准长度, 其他长度可以定做 光纤终端QBH QBH QBH QBH 外部水冷 温度(℃) 10 10 10 10 流量(GPM) 4 4 6 6 控制 客户界面 (GUI) 触摸屏触摸屏触摸屏触摸屏 外控接口安全互锁，数字I/O，模拟量功率控制（0-10V），网络 箱体 交钥匙系统机构标准 19” rack 标准 19” rack NEMA12 NEMA12 （产品图片1）
RFL-P100M 脉冲光纤激光器 使用说明书 武汉锐科光纤激光技术股份有限公司Wuhan Raycus Fiber Laser Technologies CO.,LTD.
安全信息 在使用该产品之前，请先阅读和了解这份用户手册并熟悉我们为您提供的信息。 这份用户手册提供了重要的产品操作，安全以及其他信息给您以及所有将来的用户作参考。为了确保操作安全和产品的最佳性能，请遵循以下注意和警告事项以及该手册的其他信息去操作。 ●锐科公司脉冲光纤激光器是IV级的激光产品。在打开24V DC电源前，要确保连接 是正确的24V DC的电源并确认正负极，错误连接电源，将会损坏激光器。 ●该激光器在1060~1085nm波长范围内发出超过100W的激光辐射。避免眼睛和皮肤 接触到光输出端直接发出或散射出来的辐射。 ●不要打开机器，因为没有可供用户使用的产品零件或配件。所有保养或维修只能在 锐科公司内进行。 ●不要直接观看输出头，在操作该机器时要确保长期配戴激光安全眼镜。 安全标识及位置 上面二个安全标识符号表示有激光辐射，我们把这符号标在产品光纤盒体盖顶上。
目录 1．产品描述 (1) 1.1.产品描述 (1) 1.2.实际配置清单 (1) 1.3.使用环境要求及注意事项 (1) 1.4.技术参数 (2) 2.安装 (3) 2.1.安装尺寸图 (3) 2.2.安装方法 (4) 3.控制接口 (5) 3.1.前期检查工作 (8) 3.2.操作步骤 (8) 3.3.打标过程中应注意的事项 (9) 4.质保及返修、退货流程 (9) 4.1.一般保修 (9) 4.2.保修的限定性 (9) 4.3.服务和维修 (10)
脉冲激光器操作面板 使用说明书 使用本产品前请务必详细阅读本说明，如有疑问请及时联系我们！ 版权声明 本公司对其发行的或与合作公司共同发行的包括但不限于产品或服务的全部内容拥有版权等知识产权，受法律保护。 未经本公司书面许可，任何单位及个人不得以任何方式或理由对上述产品、服务、信息、材料的任何部分进行使用、复制、修改、抄录、传播或与其它产品捆绑使用、销售。 凡侵犯本公司版权等知识产权的，本公司必依法追究其法律责任。 特此郑重声明！ 敬告：为避免硬件误差，我们在本产品的软件中进行了参数修正，请使用对应SN编号的软件，以获得最大精确度！ 2011年7月
1背景 脉冲激光器操作面板的开发是基于为广大用户提供更为良好的用户界面，旨在为用户提供更方便更快捷的服务。编写本手册最主要的的目的，是为广大用户说明本软件的使用方法和注意事项。 2界面介绍及术语解释
3界面性能 系统上电后，上位机与下位机通过串口通信，由中断触发通信，每次通信时长不等，约200ms 至400ms间，第一次获取系统状态。对系统参数进行操作时，当光源状态刷新速度为fast 时，每个操作反馈时长不等，约200ms至800ms内，系统会有反馈。 4运行环境 硬件设备要求 本界面采用串口通信，用户端至少需要一个串口，若无串口，需将其他类型接口转换为串口。 5安装与初始化 1.双击STC_ISP_V480.exe，会出现串口调试界面，将其关闭。完成串口控件的注册！ 2.若用户使用USB端口转化为串口，还需安装driver-232文件夹下的驱动。 3.双击“M14******PFL.EXE”，即会出现脉冲激光操作面板界面。
摘要：光纤激光器技术是光学领域最为重要的技术之一，作为第三代激光技术的代表，其稳定性好、效率高、阈值低、线宽窄、可调谐、紧凑小巧和性价比高等优点，使得它在光纤传感、光纤通信、工业加工等领域都有着重要的应用。而掺镱双包层光纤激光器是国际上近年来发展的一种新型固体激光器。本文就介绍了这种高功率掺镱双包层光纤激光器，主要介绍了高功率掺镱双包层光纤激光器的概念、发展历史及发展现状、基本原理、优点、实现的关键技术、应用及其广阔的前景。同时总结出了未来光纤激光器的发展方向，并且可以预计光纤激光器最终将可能会替代掉全球大部分高功率CO2激光器和绝大部分Y AG激光器。 关键词：光纤激光器；掺镱双包层光纤激光器；光纤融合技术；激光加工。引言 光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，虽然光纤激光器得到了社会各方面的广泛重视，但是光纤激光器并不是新型光器件。1961年，美国光学公司的Snitzer和Koester等在一根芯径300um的掺Nd3+玻璃波导中进行试验观察到了激光现象，并与1963年和1964年发表了多组分玻璃光纤中的光放大结果，提出了光纤激光器和光纤放大器的思想。1975～1985年中有关这个领域的文章较少，不过在这期间许多发展光纤激光器的必须工艺技术已趋于成熟[1]。上个世纪80年代后期，美国Polaroid公司提出了包层抽运技术，之后双包层光纤激光器，特别是掺镱双包层光纤激光器发展非常迅速。1994年，PASK 等首先在掺Yb3+石英光纤中实现了包层抽运，得到了0.5W的最大激光输出。1998年，Lucent技术公司的KOSINKI和INNISS报道了一种内包层截面形状为星形的掺Yb3+双包层光纤激光器，得到了20W的激光输出。1999年，DOMINIC等用4个45W的半导体激光二极管阵列组成总功率为180W的抽运源，在1120nm 得到110W的激光输出。2002年，IPG公司公布了2000W的掺Yb3+双包层光纤激光器。目前，该公司已经推出了输出功率为17kW的掺Yb3+双包层光纤激光器，虽然因为采用的是多组激光合束的方式，致使激光器的光束质量下降很大，但仍然在对功率要求高、光束质量要求不是很高的场合有非常好的应用前景。但如何提高功率，同时又保证光束质量，是当前研究要解决的难题之一。 在国内，关于掺Yb3+双包层光纤激光器的研究起步较晚。从上个世纪年80
