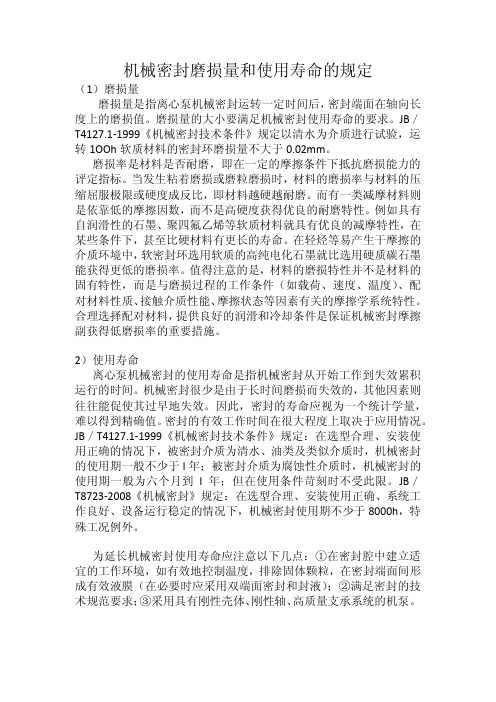

机械密封技术 摘要： 石油化工行业因其高危险性，密封技术越来越受到重视。其不仅可以减少资源浪费，保护了环境，也保障了安全生产。在其发展过程中衍生了种类繁多的密封技术。当前采用新材料和工艺的各种机械密封的新技术，进展较快。本文则对密封技术中最为常见的机械密封技术从结构、原理、安装、维护等方面进行简单的分析和论述。 关键词：机械密封；旋转环；静止环；冲洗 1、机械密封的工作原理 机械密封又称端面密封，是一种旋转机械的轴封装置。由于传动轴与设备之间有一圈间隙，当设备内介质压力与外界大气压力有差量时，会出现介质外泄或空气渗入。轴封的作用就在于消除此现象，以保证设备正常工作。机械密封作为轴封的一种，因其泄露量小、使用寿命长、无须经常维修等优点故被普遍采用。 机械密封是靠一对或几对垂直于轴线的端面在流体压力和补偿机构的弹力作用下保持接合并相对滑动配以辅助密封而达到的阻漏的轴封装置。 2、机械密封与软填料密封对比 优点： （1）密封性能高，泄露量很小，对于长期运转的设备也能保证良好的密封效果。 （2）使用寿命长，在化工介质中一般能工作半年以上。 （3）摩擦功率消耗小，减小了轴功率的损耗，其摩擦功率约为软填料密封的10%～50%。 （4）维修周期长，补偿装置可再端面磨损后做微量的压紧，一般情况下不需经常维修。 （5）抗振性能好，对转动轴的振动以及轴的偏斜不敏感。 （6）适用范围广，机械密封能用于高温、低温、高压、真空工况，以及各种腐蚀介质和含磨粒介质。
缺点： （1）结构较复杂，对加工精度和质量要求较高。 （2）因其复杂结构安装、拆卸不便。 （3）一次维修和保养成本较高。 （4）单件价格较高。 3、机械密封组成 （1）由旋转环和静止环组成的密封端面，又称摩擦副。 （2）由弹簧元件组成的补偿机构。 （3）辅助密封圈，包括动环密封圈和静环密封圈。 （4）使旋转环随轴一起旋转的传动元件。 4、机械密封的密封实现形式 轴带动旋转环转动，静止环固定在压盖上。两者间的密封面通过介质压力和补偿机构紧密结合，达到防止介质泄露和空气渗入的目的。为了防止介质通过旋转环和轴之间泄露出来，故安装动环密封圈，而静环密封圈则阻止了介质通过静止环与压盖之间泄露的可能。 静止环与压盖、压盖与壳体之间的密封，二者均属静密封。当端面摩擦磨损后，旋转环仅能沿轴向作微量的移动，因此旋转环与轴之间的密封实际上也是一个静密封。这些泄漏通道比较容易封堵。静密封元件常用的有橡胶O形圈或聚四氟乙烯V形圈，而作为补偿环的旋转环或静止环辅助密封，则采用兼备弹性元件功能的橡胶、聚四氟乙烯或金属波纹管的结构。 旋转环与静止环的端面则是做着相当运动的动密封。因此它是整个机械密封装置中的主密封，同时也决定密封效果和机械密封的寿命。机械密封在工作过程中，由于旋转环和静止环两个密封端面紧密配合，使密封端面之间形成一道微小间隙，当介质通过此间隙时，形成极薄的液膜，产生阻力，阻止介质泄漏，同时液膜也起到润滑和冷却的作用，使机械密封的寿命增长。为了保证密封端面间必需的液膜，必须严格控制端面上的压力，若压力过大，则不易形成稳定的润滑液膜，从而导致端面的快速磨损；若压力过小，则影响密封效果导致泄漏量增加。 5、机械密封冲洗方案及其特点 机械密封的冲洗是一种控制机械密封温度、延长机械密封寿命的有效措施。冲洗的目的在于带走热量、保持和改善润滑、防止液膜气化、防止杂质集积、防止气囊形成等。 根据冲洗形式可分为内冲洗和外冲洗，其中内冲洗时利用输送介质进行冲洗，而外冲洗则是通过引入外界物质进行冲洗。
随着科技不断进步，新材料的不断出现，旋转机械已普遍采用机械密封密封作为轴封装置，在电力及化工行业中尤为明显。机械密封相对于填料密封具有无漏泄、寿命长、消耗功率小等诸多优点，但其也有结构相对复杂、检修工艺要求较高等缺点，这就给检修人员提出了较高的要求。 我厂1＃机组为70年代进口机组，受当时技术水平限制，旋转机械，尤其是水泵普遍采用填料密封。在运行中水泵轴封经常出现漏泄，尤其是热水泵，如给水泵前置泵、4＃疏水泵等，漏泄严重时被迫停止运行，严重影响了机组的安全稳定运行。经过不断地探索研究，水泵班成功地对1＃机组水泵进行了机械密封的改造工作，并在改造过程中积累了丰富的机械密封检修与维护经验。 要掌握机械密封检修与维护，首先要知道机械密封的工作原理。机械密封是由两块密封元件（静环与动环）垂直于轴的、光洁而平直的表面相互贴合，并作相对转动而构成的密封装置。它是靠密封介质的压力在旋转的动环合静环的接触表面（端面）上产生适当的压紧力，使这两个端面紧密结合，端面间维持一层极薄的液体膜而达到密封目的的。这层液体膜具有液体动压力与静压力，起着润滑 合平衡力的作用。水泵机械密封的检修工艺主要有以下几个 一．机械密封的清扫与检查 机械密封的工作原理要求机械密封内部无任何杂质。在组装机械密封前要彻底清扫动环、静环、轴套等部件。重点检查： 1、动静环（5、6）表面是否存在划痕、裂纹等缺陷，这些缺陷存在会造成机械密封严重漏泄。有条件的可以用专用工具检查密封面是否平整，密封面不平整，压力水会进入组装后机械密封的动静环密封面，将动静环分开，机械密封失效。必要时可以制作工装在组装前水压试验。 2、检查动静环座（2）是否存在影响密封的缺陷。如动静环座与动静环密封胶圈配合表面是否存在伤痕等缺陷，我厂3＃机组汽动给水泵曾经由于静环座存在类似的缺陷而产生漏泄。 3、检查机械密封补偿弹簧（7）是否损坏及变形，倔强系数是否变化。 4、检查密封轴套（8）是否存在毛刺、沟痕等缺陷。
换水泵密封的方法,换机械密封的方法 换水泵机械密封的方法：1.先装左边部分；装到密封板上2.然后装右面那个动环,动环跟静环的密封面要干净3.再装平键和叶轮.上好垫片和螺母。安装前要认真检查集结密封零件数量是否足够，各元件是否有损坏，特别是动、静环有无碰伤、裂纹和变形等缺陷。如果有问题，需进行修复或更换新备件。 检查轴套或压盖的倒角是否恰当，如不符合要求则必须进行修整。 机械密封各元件及其有关的装配接触面，在安装前必须用丙酮或无水酒精清洗干净。安装过程中应保持清洁，特别是动、静环及辅助密封元件应无杂质、灰尘。动、静环表面涂上一层清洁的机油或透平油。 上紧压盖应在联轴器找正后进行。螺栓应均匀上紧，防止压盖断面偏斜，用塞尺或专用工具检查各点，其误差不大于0.05毫米。 检查压盖与轴或轴套外径的配合间隙（及同心度），必须保证四周均匀，用塞尺检查各点允差不大于0.10毫米。 弹簧压缩量要按规定进行，不允许有过大或过小的现象，要求误差±2.00毫米，过大会增加断面比压，加速断面磨损。过小会造成比压不足而不能起到密封作用，弹簧装上后在弹簧座内要移动灵活。用单弹簧时要注意弹簧的旋向，弹簧的旋向应与轴的转动方向相反。 动环安装后须保持灵活移动，将动环压向弹簧后应能自动弹回来。 先将静环密封圈套在静环背部后，再装入密封端盖内。注意保护静环断面，保证静环断面与端盖中心线的垂直度，且将静环背部的防转槽对准防转销，但勿使其中互相接触。 安装过程中决不允许用工具直接敲打密封元件，需要敲打时，必须使用专用工具进行敲打，以防密封元件的损坏 组装时所有密封圈应该涂以肥皂水等润滑剂，这样可以避免组装过程中损坏胶圈。动静环的密封面之间涂以润滑脂，防止动静环密封面在水泵开车前磨损。 浮动环组装时，一定要小心不要碰倒浮动环弹簧，以免弹簧碰倒后影响浮动环的浮动性能。浮动环组装后，可以轻轻按浮动环，以确定是否就有良好的浮动性能。
机械密封检修规程 要掌握机械密封检修与维护，首先要知道机械密封的工作原理。机械密封是由两块密封元件（静环与动环）垂直于轴的、光洁而平直的表面相互贴合，并作相对转动而构成的密封装置。它是靠密封介质的压力在旋转的动环合静环的接触表面（端面）上产生适当的压紧力，使这两个端面紧密结合，端面间维持一层极薄的液体膜而达到密封目的的。这层液体膜具有液体动压力与静压力，起着润滑合平衡力的作用。水泵机械密封的检修工艺主要有以下个方面： Z9 O( {! S8 j- J8 E 一．机械密封的清扫与检查 机械密封的工作原理要求机械密封内部无任何杂质。 在组装机械密封前要彻底清扫动环、静环、轴套等部件。重点检查：1、动静环表面是否存在划痕、裂纹等缺陷，这些缺陷存在会造成机械密封严重漏泄。有条件的可以用专用工具检查密封面是否平整，密封面不平整，压力水会进入组装后机械密封的动静环密封面，将动静环分开，机械密封失效。必要时可以制作工装在组装前水压试验。2、检查动静环座是否存在影响密封的缺陷。如动静环座与动静环密封胶圈配合表面是否存在伤痕等缺陷。 3、检查机械密封补偿弹簧是否损坏及变形，倔强系数是否变化。 4、检查密封轴套是否存在毛刺、沟痕等缺陷。 5、清扫检查所有密封胶圈是否存在裂纹、气孔等缺陷，测量胶圈直径是否在工差范围内。 6、具有泵送机构的机械密封还要检查螺旋泵的螺旋线是否存在裂纹、断线等缺陷。 二．机械密封组装技术尺寸校核 机械密封检修工艺较为复杂，要保证组装后的机械密封无漏泄，机械密封技术尺寸的校核必不可少。 1、测量动环、静环密封面的尺寸。这项数据是用来验证动静环的径向宽度，当选用不同的摩擦材料时，硬材料摩擦面径向宽度应比软的大1－3mm，否则易造成硬材料端面的棱角嵌入软材料的端面上去。 2、检查动环、静环与轴或轴套的间隙，静环的内径一般比轴径大1 －2mm，对于动环，为保证浮动性，内径比轴径大0.5－1mm，用以补偿轴的振动与偏斜，但间隙不能太大，否则会使动环密封圈卡入而造成机械密封机能的破坏。 3、机械密封紧力的校核。我们通常讲的机械密封紧力也就是端面比压，端面比压要合适，过大，将使机械密封摩擦面发热，加速端面磨损，增加摩擦功率；过小，容易漏泄。端面比压是在机械密封设计时确定的，我们在组装时只能靠测量机械密封紧力来确定。通常情况的
编号：AQ-JS-05006 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 泵用机械密封的泄漏分析与检 修分析 Leakage analysis and maintenance analysis of pump mechanical seal
泵用机械密封的泄漏分析与检修分 析 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 在现代化工生产中，泵用机械密封不可或缺，且用量很大，特别是在储运硫酸、烧碱等特殊液体物料方面，对密封性有着极为严格的要求，但机械密封泄漏是个难题，亟待解决。对此，本文分析了泵用机械密封泄漏问题，并就其检修进行了研究，希望对降低泵用机械密封泄漏几率和影响，延长密封使用寿命有所帮助。 众所周知，泵用机械密封在化工领域十分常见，一旦发生泄漏便容易引发安全事故和重大损失，毕竟其运输的多为危险性物质，如硫酸、烧碱等，这就要求我们加强日常检修，以期将密封泄漏隐患降至最低。可是在正式着手该项工作之前，必须对泵用机械密封泄漏的原因和检修方法等有所掌握，唯有如此，才可能事半功倍，有效解决问题。
泵用机械密封泄漏分析 泵用机械密封之所以应用广泛，而这与其诸多优势关系密切，如较之软填料密封，其泄漏量小，状态稳定，密封性更为可靠；摩擦功率较小，轴套磨损几乎可忽略；而且抗震性好，使用寿命和维修周期较长，其中端面在发生磨损后仍可进行一定的修补并继续使用。虽然如此，可是泄漏问题并不能完全规避，而且后果不容忽视，具体情况如下所述： 1.1试验性泄漏 若泵用机械密封安装不规范，则易在静压或加水试验期间发生泄漏，常见的有动静环接触面因安装不当而损坏或碰伤，动静环夹入了砂尘或铁锈等异物，密封圈未压紧或损坏或尺寸有误等都可能引发泵用机械密封泄漏甚至失效。 1.2突发性泄漏 一般情况下，因泵抽真空、振动强烈等原因导致补偿弹簧、传动销、防转销等脱落或断裂，以及相关辅助装置出现故障灯，如此一来，动静环冷热状态便会骤变，最终造成密封面裂缝或变形，进
机械密封安装使用指导 时间：2012-10-18 16:36:21来源： 一．适用范围 适用于旋转轴用机械密封安装，以卧式离心泵用机械密封安装为基准，机械密封为内装、接触式，转速不超过5000转/分或端面速度≤25米/秒，密封工作温度在-40℃~260℃或介质温度低于400℃，其它设备用机械密封安装可参考使用。 二．安全建议 安装机械密封前，必须保证相关设备、系统均已停用和处于非工作状态，并且已达到环境温度，有压部分已泄到常压，保证机械密封安装过程中人身安全。 三．安装步骤： 准备 1．准备好所要安装的密封后，查阅密封工作图，注意拆泵时各件拆装顺序。拆泵，将旧的填料或机封拆除。 2．检查泵上与轴套、压盖相接触的金属件表面是否完 好。 3．为了避免非金属元件（如"○"圈）的损伤，应在有非金属元件滑过的所有台肩部位加工出2x30°倒角，所有尖角倒圆并修光滑（如图一），在键槽或沉孔处倒掉所有棱角，有密封圈滑移的直径处金属表面粗糙度Ra应小于0.8μm，静密封圈处的金属表面粗糙度Ra应小于3.2μm。 4．清洁密封腔体，并检查各安装表面是否有损伤痕迹。 5．检查与机械密封相关的安装连接尺寸是否与机械密封工作图相符。 6．校核密封腔体中旋转件及静止件的轴向及径向跳动，不超过国家标准规定极限值。 轴端部跳动小于0.1mm, （如图二） 轴径向跳动小于0.03-0.05mm., （如图三） 密封腔止口端面与轴的垂直度小于0.05mm。（如图四） 如果达不到上述要求，应更换轴承或调整相关部件。
7、擦净各部件，对滑移部位添加润滑剂，该润滑剂要与密封材料及介质相容。 推荐使用润滑剂：肥皂水、水、硅润滑脂、乙二醇或甘油。 装配 1．机械密封的装配要求在干燥、清洁的环境中进行。 2．拆开机械密封包装，注意密封端面不可与硬物相碰。 3．依据密封工作图，确定密封工作长度L3（以符合DIN24960的C8U 型机械密封为例）(见图五）。 3-1、密封弹性组件（包括动环）的工作长度是经过计算的，即在规定的运行寿命内能保持合适的端面比压及弹性补偿量的长度。工作长度与其自由状态的长度差值，即是密封的压缩量，安装中，需计算得出实际压缩量。可根据使用经验对密封压缩量进行少量增减，否则必须保证密封工作图尺寸。盲目或过大增减压缩量、不按密封工作图尺寸安装将导致密封不能工作或过早失效。 4、测量压盖尺寸A（含止口垫）后(见图六)，将静环及静环密封圈装至压盖内，并注意静环后部的槽对入压盖上的防转销。如果静环密封圈是“O”形圈，可将密封圈表面涂润滑剂后，套到静环上，再将静环放平用手压入压盖。如果静环密封圈是聚四氟乙烯或柔性石墨，则先将密封圈装到静环上，平放到压盖内，对准压盖上的防转销，注意密封圈内外圆上倒角方向有利于安装。端面平垫软布，用压力机或钻床等类似能产生压力的机械将静环缓慢压入压盖，端面加力必须均匀，并测量尺寸E是否符合要求且一致（见图七）。不可对静环局部用力，不允许对静环敲击。如果压不动或压力很大，应立即停止，测量压盖、密封圈及静环尺寸，对不合适的尺寸进行修整后再装配。

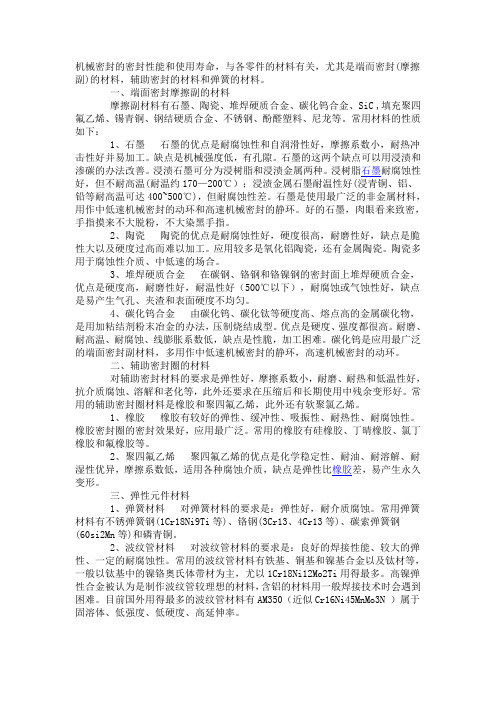

胡光同 摘要：介绍高温、低温、高速、高压、腐蚀环境、颗粒介质六种特殊工况下机械密封的工作特点，以及在机封选择、安装、维护等方面应注意的事项。 关键词：特殊工况；机械密封；工作特点 中图分类号：TH 136 文献标识码：B 兰州炼油厂化工装置中，机动设备的机械密封约占整个动密封数量的 80%~85%。而在机泵故障中，机械密封的故障大约占整个维修工作量的一半。可见机械密封在机泵维修中所占的位置。由于机泵所输送的介质千差万别，工艺条件各不相同，所以了解这些情况对机封的选择及维护很重要。现结合多年来在机封选择和维修中的经验，介绍几种特殊工况下机械密封的工作特点和注意事项。 一、高温下的机械密封 一般情况下，介质的温度超过120℃即认为是高温密封。此时机械密封存在的主要问题有：(1)由于摩擦副端面温度升高，导致密封端面间液膜气化，摩擦系数随之增大，磨损加剧，温升加大，密封环产生热变形或热裂而失效；(2)机械密封中的辅助密封圈材料一般为橡胶或聚四氟乙烯，由于长时间在高温环境中，容易老化和分解，造成密封失效；(3)高温下机械密封的弹性元件易产生疲劳和蠕变，使密封失效；(4)高温会加剧金属材料的腐蚀，缩短机封的使用寿命。 为保证机械密封在高温环境下正常工作，可以采取如下措施。 1．给机封增加冷却冲洗装置。 2．选择耐高温的材料，根据不同的工作温度选用不同的材料。丁腈橡胶温度上限为80℃，硅橡胶和氟橡胶为200℃，聚四氟乙烯为250℃。另外，机械密封中的非金属摩擦副多采用石墨浸渍材料制成，所以也要根据不同的工作温度选用不同种类的浸渍石墨。一般浸巴氏合金石墨适用温度范围小于150℃，浸树脂石墨适用温度范围为170~200℃，浸铜、铝、铅的石墨可在小于400℃的工作条件下使用。动环组件应尽可能选用膨胀系数相近的材料，以防止高温下动环和动环座的连接松动。 3．选择金属波纹管机械密封。金属波纹管密封近年来在高温密封中使用很多，并且取得了很好的效果。在该种机封中，金属波纹管取代了普通机封中的弹簧，省去了动环辅助密封圈，不需要克服动环补偿时与转轴的摩擦和磨损，因此在高温下使用，一般都能取得不错的效果。 二、低温下的机械密封 在炼油化工装置中，低温输送的介质一般都具有豁度小、润滑性差、容易气化的特点，而且介质在气化时大量吸热，使周围温度急剧下降，造成空气中水气的凝结，导致端面及其周围结冰，使端面贴合不严引起泄漏。同时，因润滑性差，端面摩擦产生的热量较多，若不能及时转移，必然会加剧端面处的气化，造成恶性循环，加速密封面的早期失效。另外，低温密封的辅助密封圈在低温下发硬失弹也容易导致泄漏。 对低温密封，除了选择合适的辅助密封圈材质外，还要注意以下几点。 1．改进密封结构及正确选择摩擦副材料。实践证明，在静环表面开圆弧形凹槽可形成流体动力密封，增加流体膜承载能力，改善端面润滑条件，有效延
库尔勒原油站主泵P-102A驱动端机械密封更换作业经验 交流材料二作业过程简述 2012年12月9日，库尔勒作业区完成了主泵A驱动端机械密封的更换作业，作业完全由库尔勒作业区工艺设备小组完成，累计作业时间29个小时，总结此次作业，我们积累了一些经验，也发现了很多不足之处，现在将作业情况汇报如下，与大家分享、交流。 一、方案的制定 由于缺乏实际操作经验，经过与上级科室的反复论证，最终确定本次作业内容为整体更换库尔勒原油站主泵A驱动端机械密封，对拆换部件进行分析研究。 确定作业参与人员后，作业区在分公司的大力支持下，相关科室的帮助下，通过查阅资料，观看同类作业录像对作业中可能存在的各种难点做出了评估，制定了作业方案（方案见附件）。方案的重点为轴承箱、机封的拆卸及安装作业，经过作业小组反复研究讨论，将作业细化为轴承箱及机封拆卸27个步骤、轴承箱及机封安装22个步骤，并将作业难点确定在定位轴承的拆卸、轴承的拆卸及安装部分。作业过程基本按照方案实施，现将实际作业主要步骤及作业难点汇报如下，希望大家多提建议。 一、拆卸作业的主要步骤及说明: 1、完成仪表前期拆卸作业。 2、完成输油主泵P-102A 驱动端轴承箱润滑油泄放； 3、拆卸泵与电机联轴器保护罩，驱动端集油槽保护罩。 完成此步操作后，应锁紧机械密封静环凸缘与动环轴套的锁紧片，防止机械密封弹簧弹力造成泵轴轴向串移，也方便机械密封动静环的整体拆卸。
4、拆卸泵与电机联轴器，并测量两端面间距离，圆跳动试验。
5、测量弹性垫片间距离并拆卸弹性垫片放于指定位置。 6、拆卸泵轴保护压盖。 将泵轴端盖保护压盖卸下后，泵轴电机端面会露出两个液压注入空和一个轴承拆卸用的工艺空槽，其中轴承拆卸的工艺空槽为泵轴端面圆心，较深的液压注入孔连接至滑动轴承轴套内侧，较浅连接至泵联轴器法兰内侧。 另外在拆卸泵轴保护压盖时应注意，连接压盖紧固螺丝为反扣。 7、拆下联轴器法兰盘，使其脱落，露出泵轴。 在实际操作中，首先应确定液压注入孔，借助液压泵向法兰内侧注入液压油松动法兰，当液压泵压力达到10MPa时，用防爆锤向电机方向轻轻敲击法兰盘，即可将法兰盘卸下。
