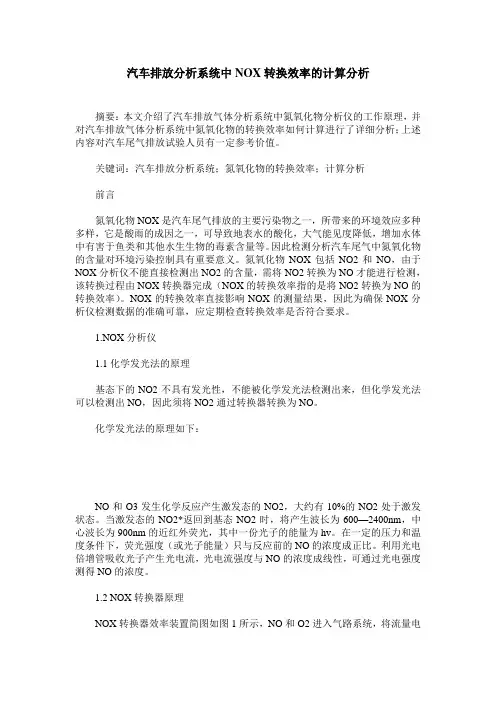

汽车排放分析系统中NOX转换效率的计算分析

汽车排放分析系统中NOX转换效率的计算分析
汽车排放分析系统中NOX转换效率的计算分析

汽车排放分析系统中NOX转换效率的计算分析

摘要:本文介绍了汽车排放气体分析系统中氮氧化物分析仪的工作原理,并对汽车排放气体分析系统中氮氧化物的转换效率如何计算进行了详细分析;上述内容对汽车尾气排放试验人员有一定参考价值。

关键词:汽车排放分析系统;氮氧化物的转换效率;计算分析

前言

氮氧化物NOX是汽车尾气排放的主要污染物之一,所带来的环境效应多种多样,它是酸雨的成因之一,可导致地表水的酸化,大气能见度降低,增加水体中有害于鱼类和其他水生生物的毒素含量等。因此检测分析汽车尾气中氮氧化物的含量对环境污染控制具有重要意义。氮氧化物NOX包括NO2和NO,由于NOX分析仪不能直接检测出NO2的含量,需将NO2转换为NO才能进行检测,该转换过程由NOX转换器完成(NOX的转换效率指的是将NO2转换为NO的转换效率)。NOX的转换效率直接影响NOX的测量结果,因此为确保NOX分析仪检测数据的准确可靠,应定期检查转换效率是否符合要求。

1.NOX分析仪

1.1 化学发光法的原理

基态下的NO2不具有发光性,不能被化学发光法检测出来,但化学发光法可以检测出NO,因此须将NO2通过转换器转换为NO。

化学发光法的原理如下:

NO和O3发生化学反应产生激发态的NO2,大约有10%的NO2处于激发状态。当激发态的NO2*返回到基态NO2时,将产生波长为600—2400nm,中心波长为900nm的近红外荧光,其中一份光子的能量为hv。在一定的压力和温度条件下,荧光强度(或光子能量)只与反应前的NO的浓度成正比。利用光电倍增管吸收光子产生光电流,光电流强度与NO的浓度成线性,可通过光电强度测得NO的浓度。

1.2 NOX转换器原理

NOX转换器效率装置简图如图1所示,NO和O2进入气路系统,将流量电
