母线电气试验标准化作业指导书（试行）
一适用范围
1 本作业指导书在重庆市电力公司范围内适用。
2 本作业指导书适用于变电站母线电气试验作业。 二引用的标准和规程
1
2
DL
408—91 《电力
安全规
程（发电厂和变电所电气
部
分）》 三试验仪器、仪表及材
料
交接、大修后及预试时所需仪器及设备材料：
注：如果使用交流耐压成套装置，也可不使用表列3～7 所列设备。四安全工作的一般要求基本要求 1.1 试验现场应装设遮栏或围栏，向外悬挂“止步， 高压危险！” 标示牌，并派专人看守。 1.2 加压前必须认真检查试验接线，表计倍率、量程，调压器零位及仪表的开始状态，均正确无误，通知有关人员离开被试设备， 并取得试验负责人许可，方可加压。加压过程中应有人监护并呼唱。在加压过程中，试验人员应精力集中，操作人应站在绝缘垫上。
序号 试验所用设备（材料） 数量 序号 试验所用设备（材料） 数量
1 2500V 兆欧表 1 块 11 铜导线 若干
2 试验变压器 1 台 12 试验导线 若干
3 调压器 1 只 13 双极刀闸 1 付
4 保护球隙 1 套 14 干湿温度计 1 只
5 保护电阻 1 只 15 电源盘 1 只
6 熔断器 1 个 16 平口螺丝刀 1 把 7
过流继电器
1 只
17
梅花螺丝刀
1 把 8 电压表 1 块 18 计算器 1 只 9 电流表
1 块 19 试验原始记录 1 本 10
带有屏蔽层的测量导线
1 根
1.3 高压设备带电时的安全距离 表1 高压设备带电时的安全距离
2 保证安全的组织措施 2.1 在电气设备上
工作，保证
安全的组织措施 2.1.1 工作票制度；
2.1.2 工作许可制度； 2.1.3 工作监护制度；
2.1.4 工作间断，转移和终结制度。
注：详见《电业安全工作规程》
2.22.22.2必须由有经验的运行维护单位的实际操作人员现场进行安全监督。 2.3 现场技术负责人负责测试方案的制定及现场工作协调联络和监督。

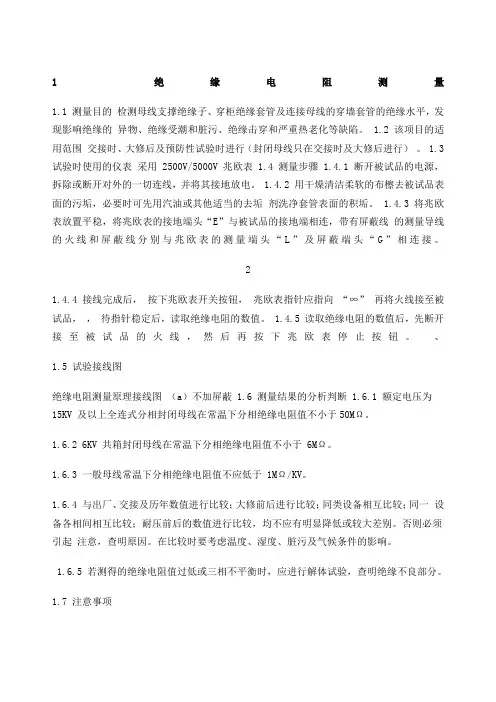

五试验项目1 绝缘电阻测量 1.1 测量目的
检测母线支撑绝缘子、穿柜绝缘套管及连接母线的穿墙套管的绝缘水平，发现影响绝缘的异物、绝缘受潮和脏污、绝缘击穿和严重热老化等缺陷。
1.2 该项目的适用范围交接时、大修后及预防性试验时进行（封闭母线只在交接时及大修后进行）。 1.3 试验时使用的仪表 采用2500V 兆欧表
电压等级（kV ） 安全距离（m ） 10 及以下 0.70 20-35 1.00 44 1.20 60-110 1.50 154 2.00
220 3.00 330 4.00 500
5.00
1.4 测量步骤
1.4.1 断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。
1.4.2 用干燥清洁柔软的布檫去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积垢。
1.4.3 将兆欧表放置平稳，将兆欧表的接地端头“E”与被试品的接地端相连，带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表的测量端头“L”及屏蔽端头“G”相连接。
1.4.4 接线完成后，先驱动兆欧表至额定转速（120 转/分钟），此时，兆欧表指针应指向“∞，再将火线接至被试品，待指针稳定后，读取绝缘电阻的数值。
1.4.5 读取绝缘电阻的数值后，先断开接至被试品的火线，然后再将兆欧表停止运转。
1.5 试验接线图
绝缘电阻测量原理接线图
（a ）不加屏蔽（b ）加屏蔽
1.6 测量结果的分析判断
1.6.1 额定电压为15KV 及以上全连式离相封闭母线在常温下分相绝缘电阻值不小于50MΩ。
1.6.2 6KV 共箱封闭母线在常温下分相绝缘电阻值不小于6MΩ。
1.6.3 一般母线常温下分相绝缘电阻值不应低于1MΩ/KV。
1.6.4 与出厂、交接及历年数值进行比较；大修前后进行比较；同类设备相互比较；同一设备各相间相互比较；耐压前后的数值进行比较，均不应有明显降低或较大差别。否则必须引起注意，查明原因。在比较时要考虑温度、湿度、脏污及气候条件的影响。
1.6.5 若测得的绝缘电阻值过低或三相不平衡时，应进行解体试验，查明绝缘不良部分。
1.7注意事项
1.7.1 同杆双母线，当一路带电时，不得测另一回路的绝缘电阻，以防感应高压损坏仪表或危害人身安全。对平行母线也同样要注意感应电压，一般不得测量绝缘电阻，在必须测量时要采取措施，如用绝缘棒接线。
1.7.2 火线与地线要保持一定距离，测量要用绝缘良好的导线，同时要注意兆欧表本身绝缘的影响，必要时将兆欧表放在绝缘垫上。
1.7.3 兆欧表转速应维持均匀，保持额定。
1.7.4 在湿度较大的条件下进行测量时，可在被试品表面加等电位屏蔽。此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄露，以免造成兆欧表过载。
2 ．工频交流耐压试验
2.1 测量目的考验被试品绝缘承受各种过电压能力，有效发现绝缘缺陷，特别是局部缺陷。
2.2 该项目适用范围交接时、大修后及预防性试验时进行（封闭母线只在交接时及大修后进行）。
2.3 试验时使用的仪器仪表
操作箱（或调压器，保护球隙、限流电阻、过流继电器等），升压变压器，电压表，电流表
2.4 试验步骤
2.4.1 断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。
2.4.2 用干燥清洁柔软的布檫去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积垢。
2.4.3 用绝缘导线将升压变压器，调压器，电压表，电流表按接线图进行正确连接，然后仔细检查接线是否正确无误。
2.4.4 升压前应检查调压器是否在零位。升降压过程，应监视有关仪表；加压过程中，应密切监视高压回路，监视被试品。
2.4.5 工频交流耐压试验完成后，应首先将调压器降至零位，然后断开试验电源，再断开接至被试品的铜导线。
2.5 试验原理图
2.6.2 被试品发出击穿响声、持续放电声、冒烟、闪弧、燃烧等异常现象，如果排除其他因素，则认为被试品存在缺陷或击穿。
2.6.3 对夹层绝缘或有机绝缘材料的被试品，如果耐后绝缘电阻比耐前下降30% ，则检查该被试品是
否合格。
2.6.4 被试品为有机绝缘材料，试验后应立即触摸，如发现有发热，则认为绝缘不良， 应及时处理，然后再做试验。
2.6.5 试验过程中，若因空气湿度、温度、表面脏污等，引起被试品表面或空气放电， 应经清洁、干燥处理后再进行试验。 2.7 注意事项
2.7.1 母线工频交流耐压试验时间为1 分钟。 2.7.2 封闭母线工频交流耐压试验标准 2.7.3 一般母线工频交流耐压试验标准
2.7.4 交流耐压试验，必须在其他试验项目进行之后进行；耐压试验前后均应测量被试品的绝缘电阻。 2.7.5 被试品和试验设备，应妥善接地，高压引线可用裸线，并应有足够机械强度，所有支撑或牵引的绝缘物，也应有足够绝缘和机械强度。
2.7.6 试验回路应当有适当的保护设施。试验过程若出现异常情况，应立即先降压，后断开电源，并挂上接地线再作检查。
母线交流耐压试验原理图 T1－试验变压器
T2－测量用电压互感器
T －调压器
R1 、R2-限流电阻
R3 、R4-限流电阻Zx －被试物 G －保护球隙
K-过流继电器
FU －熔断器 QK1 －电源刀闸
QK2－短路刀闸 SB1－启动按钮 SB2－停止按钮
KA －交流接触器
GN －绿
灯
RD －红灯
2.6 测量的结果分析判断
2.6.1 电压表指示明显下降，说明被试品击穿。
15 57 43 20 68 51 24 70 53 额定电压（KV ） 湿试 干试 6 23
32 10 30
42 35
80
100
