黑龙江省哈尔滨市木兰高级中学高中物理 经典复习资料 电磁感应与
电路规律的综合应用
教学目标：
1．熟练运用右手定则和楞次定律判断感应电流及感应电动势的方向。
2．熟练掌握法拉第电磁感应定律，及各种情况下感应电动势的计算方法。
3．掌握电磁感应与电路规律的综合应用
教学重点：电磁感应与电路规律的综合应用
教学难点：电磁感应与电路规律的综合应用
教学方法：讲练结合，计算机辅助教学
教学过程：

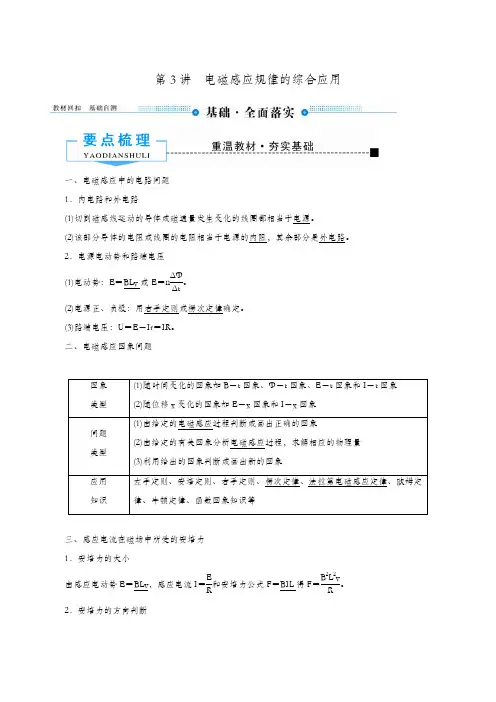

一、电路问题
1、确定电源：首先判断产生电磁感应现象的那一部分导体（电源），其次利用t n E ??Φ=或θsin BLv E =求感应电动势的大小，利用右手定则或楞次定律判断电流方向。
2、分析电路结构，画等效电路图
3、利用电路规律求解，主要有欧姆定律，串并联规律等

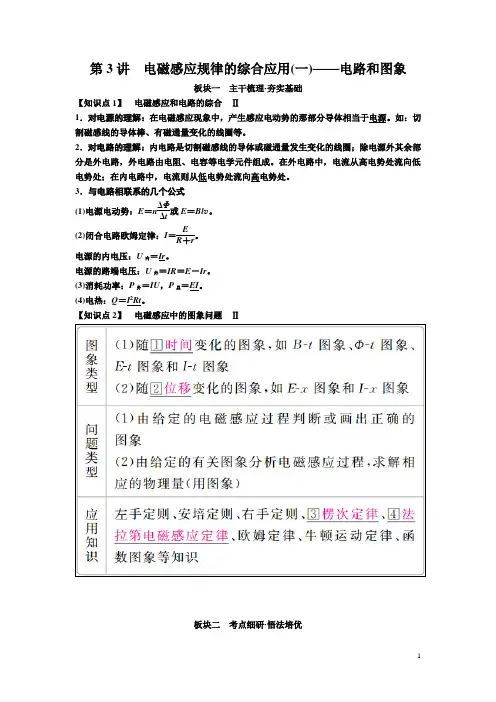

二、图象问题
1、定性或定量地表示出所研究问题的函数关系
2、在图象中E 、I 、B 等物理量的方向是通过正负值来反映
3、画图象时要注意横、纵坐标的单位长度定义或表达

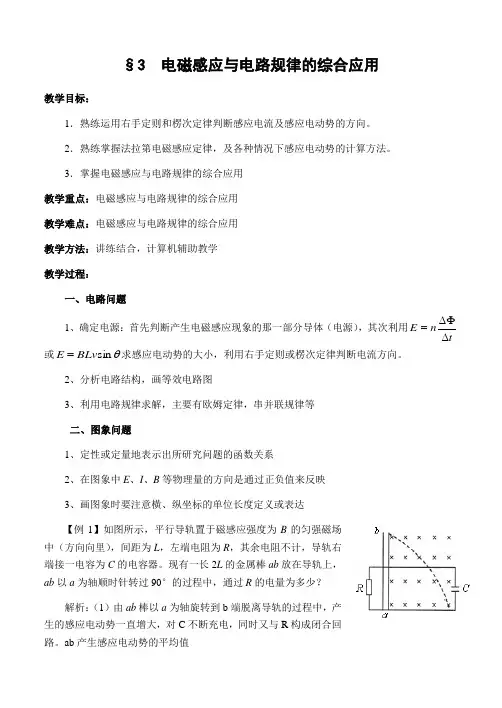

【例1】如图所示，平行导轨置于磁感应强度为B 的匀强磁场
中（方向向里），间距为L ，左端电阻为R ，其余电阻不计，导轨右
端接一电容为C 的电容器。现有一长2L 的金属棒ab 放在导轨上，ab 以a 为轴顺时针转过90°的过程中，通过R 的电量为多少？
解析：（1）由ab 棒以a 为轴旋转到b 端脱离导轨的过程中，产
生的感应电动势一直增大，对C 不断充电，同时又与R 构成闭合回路。ab 产生感应电动势的平均值 t S B t E ??=??Φ= ① S ?表示a b 扫过的三角形的面积，即223321L L L S =?=
? ②
在这一过程中电容器充电的总电量Q =CU m ⑤
U m 为ab 棒在转动过程中产生的感应电动势的最大值。即
ωω22)22
1(2BL L L B U m =???= ⑥ 联立⑤⑥得：C BL Q ω222=
（2）当ab 棒脱离导轨后（对R 放电，通过R 的电量为 Q 2，所以整个过程中通过 R 的总电量为：
Q =Q 1＋Q 2=)223(2C R
BL ω+ 电磁感应中“双杆问题”分类解析
【例2】匀强磁场磁感应强度 B=0.2 T ，磁场宽度L=3rn ，一正方形金属框边长ab=l =1m ，每边电阻r=0.2Ω，金属框以v =10m/s 的速度匀速穿过磁场区，其平面始终保持与磁感线方向垂直，如图所示，求：
电磁感应试题 一．选择题 1．关于磁通量的概念，下面说法正确的是 （） A ．磁感应强度越大的地方，穿过线圈的磁通量也越大 B．磁感应强度大的地方，线圈面积越大，则穿过线圈的磁通量也越大 C．穿过线圈的磁通量为零时，磁通量的变化率不一定为零 D．磁通量的变化，不一定由于磁场的变化产生的 2．下列关于电磁感应的说法中正确的是（） A．只要闭合导体与磁场发生相对运动，闭合导体内就一定产生感应电流 B．只要导体在磁场中作用相对运动，导体两端就一定会产生电势差 C．感应电动势的大小跟穿过回路的磁通量变化成正比 D．闭合回路中感应电动势的大小只与磁通量的变化情况有关而与回路的导体材料无关 3．关于对楞次定律的理解，下面说法中正确的是（） A．感应电流的方向总是要使它的磁场阻碍原来的磁通量的变化 B．感应电流的磁场方向，总是跟原磁场方向相同C．感应电流 的磁场方向，总是跟原磁砀方向相反 D．感应电流的磁场方向可以跟原磁场方向相同，也可以相反 4.物理学的基本原理在生产生活中有着广泛应用.下面列举的四种器件中，在工作时利用了电磁感应现 象的是（） A. 回旋加速器 B.日光灯 C.质谱仪 D.速度选择器 5．如图 1 所示，一闭合金属圆环用绝缘细绳挂于O 点，将圆环拉离平衡位置并释放，圆环摆动过 程中经过匀强磁场区域，则（空气阻力不计）（） A ．圆环向右穿过磁场后，还能摆至原高度 B．在进入和离开磁场时，圆环中均有感应电流 C．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大 D．圆环最终将静止在平衡位置 6．如图（ 2），电灯的灯丝电阻为 2Ω，电池电动势为 2V ，内阻不计，线圈图（ 1）匝数足够多，其直流电阻为 3Ω．先合上电键 K ，稳定后突然断开 K ，则下列说法正确的是（） A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同 B．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反 C．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相同 D．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相反 7．如果第 6 题中，线圈电阻为零，当 K 突然断开时，下列说法正确的是（）A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同 B．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反 C．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相同 D．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相反 8．如图（ 3），一光滑的平面上，右方有一条形磁铁，一金属环以初速度V沿磁铁的中线向右滚动，则以下说法正确的是（） A 环的速度越来越小 B 环保持匀速运动

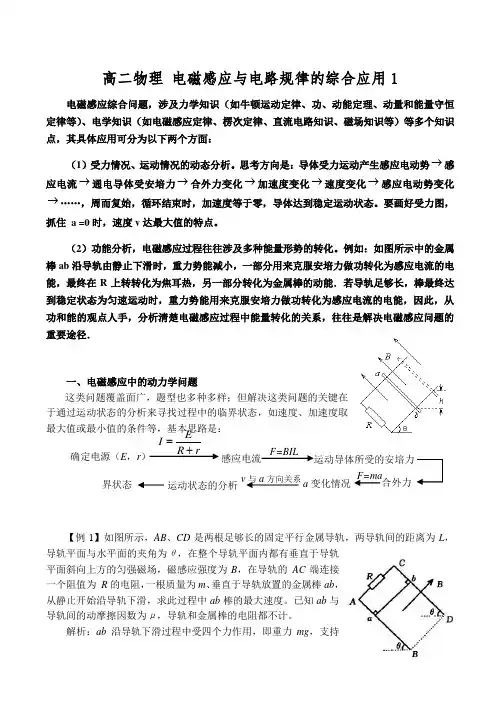

电磁感应综合问题 电磁感应综合问题，涉及力学知识（如牛顿运动定律、功、动能定 理、动量和能量守恒定律等）、电学知识（如电磁感应定律、楞次定律、 直流电路知识、磁场知识等）等多个知识点，其具体应用可分为以下 两个方面： （1）受力情况、运动情况的动态分析。思考方向是：导体受力运动产生感应电动势→感应电流→通电导体受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……，周而复始，循环结束时，加速度等于零，导体达到稳定运动状态。要画好受力图，抓住a=0时，速度v达最大值的特点。 （2）功能分析，电磁感应过程往往涉及多种能量形势的转化。例 如：如图所示中的金属棒ab沿导轨由静止下滑时，重力势能减小，一 部分用来克服安培力做功转化为感应电流的电能，最终在 R上转转化为焦耳热，另一部分转化为金属棒的动能．若 导轨足够长，棒最终达到稳定状态为匀速运动时，重力势 能用来克服安培力做功转化为感应电流的电能，因此，从 功和能的观点人手，分析清楚电磁感应过程中能量转化的关系，往往 是解决电磁感应问题的重要途径． 【例1】如图1所示，矩形裸导线框长边的长度为2l，短边的长度 为l，在两个短边上均接有电阻R，其余部分电阻不计，导线框一长边
及x 轴重合，左边的坐标x=0，线框内有一垂直于线框平面的磁场，磁场的感应强度满足关系)sin(l x B B 20π=。一光滑导体棒AB 及短边平行且 及长边接触良好，电阻也是R ，开始时导体棒处于x=0处，从t=0时刻起，导体棒AB 在沿x 方向的力F 作用下做速度为v 的匀速运动，求： （1）导体棒AB 从x=0到x=2l 的过程中力F 随时间t 变化的规律； （2）导体棒AB 从x=0到x=2l 的过程中回路产生的热量。 答案：（1）)()(sin v l t R l vt v l B F 203222220≤≤=π （2）R v l B Q 32320= 【例2】 如图2所示，两条互相平行的光滑金属导 轨位于水平面内，它们之间的距离为l =0.2m ，在导轨的一端接有阻值为R=0.5Ω的电阻，在x ≥0处有一及水平面垂直的均匀磁场，磁感强度B=0.5T 。一质量为m=01kg 的金属杆垂直放置在导轨上，并以v 0=2m/s 的初速度进入磁场，在安培力和一垂直于杆的水平外力F 的共同作用下作匀变速直线运动，加速度大小为a=2m/s 2，方向及初速度方向相反，设导轨和金属杆的电阻都可以忽略，且接触良好。求： （1）电流为零时金属杆所处的位置； （2）电流为最大值的一半时施加在金属杆上外力F 的大小和方向； （3）保持其他条件不变，而初速度v 0取不同值，求开始时F 的方
高中物理电学试题及答案一、选择题（25×4＝100分） 1、如图，A、B是两个带电量为＋Q和－Q的固定的点电荷，现将另一个点电荷＋q从A附近的A附近的a沿直线移到b，则下列说法中正确的是： 电场力一直做正功A、 电场力一直做负功B、 电场力先做正功再做负功、C 电场力先做负功再做正功、D 题的问题中，关于电势和电势能下列说法中正确的是：、在第12 在该点具有的电势能大点的电势高，电荷＋q、a点比bA 在该点具有的电势能小点的电势高，电荷＋q、a点比bB 在两点具有的电势能相等点的电势一样高，电荷＋q a点和bC、的存在与否无关点电势高低的情况与电荷＋q a点和bD、 、如图所示，两个完全相同的金属小球用绝缘丝线悬挂在同一3位置，当给两个小球带有不同电量的同种电荷，静止时，两小球悬线与竖直线的夹角情况是：、电量大的夹角大B A、两夹角相等 、无法判断DC、电量小的夹角大 题的问题中若将两小球互相接触一下再静止时应是：4、在第3 、夹角仍为原值 B 、夹角都增大，但不一定再相等A 、夹角都增大了相同的值DC、夹角有增大和减小，但两夹角的和不变 、如图所示，这是一个电容器的电路符号，则对于该电容器的正确说法是：5 是一个可变电容器A、 有极性区别，使用时正负极不能接错、B 电容值会随着电压、电量的变化而变化C、由于极性固定而叫固定电容D、其两个固定接线R，6、如图所示的电路，滑动变阻器的电阻为 、MU的电路中，其滑片c位于变阻器的中点，柱在电压恒为R/2，，关于R的电压说法正确的是：＝N间接负载电阻R ff U/2 B、R的电压小于的电压等于U/2 A、R ff U 的电压总小于、R D的电压大于C、RU/2 ff端断开，则关于题的问题中，如果将滑动变
高中物理典型例题集锦 (电磁学部分) 25、如图22-1所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板 的中央各有小孔M、N。今有一带电质点，自A板上方相距为d的P点由静止自由下落(P、M、N三点在同一竖直线上)，空气阻力不计，到达N点时速度恰好 为零，然后按原路径返回。若保持两板间的电压不变，则： A.若把A板向上平移一小段距离，质点自P点下落仍能返回。 B.若把B板向下平移一小段距离，质点自P点下落仍能返回。 C.若把A板向上平移一小段距离，质点自P点下落后将穿过 N孔继续下落。 图22-1 D.若把B板向下平移一小段距离，质点自P点下落后将穿过N 孔继续下落。 分析与解：当开关S一直闭合时，A、B两板间的电压保持不变，当带电质点从M向N 运动时，要克服电场力做功，W=qU AB，由题设条件知：带电质点由P到N的运动过程中，重力做的功与质点克服电场力做的功相等，即：mg2d=qU AB 若把A板向上平移一小段距离，因U AB保持不变，上述等式仍成立，故沿原路返回， 应选A。 若把B板下移一小段距离，因U AB保持不变，质点克服电场力做功不变，而重力做功 增加，所以它将一直下落，应选D。 由上述分析可知：选项A和D是正确的。 想一想：在上题中若断开开关S后，再移动金属板，则问题又如何(选A、B)。 26、两平行金属板相距为d，加上如图23-1(b)所示的方波形电压，电压的最大值为U0，周期为T。现有一离子束，其中每个 离子的质量为m，电量为q，从与两板 等距处沿着与板平行的方向连续地射 入两板间的电场中。设离子通过平行 板所需的时间恰为T(与电压变化周图23-1 图23-1(b)

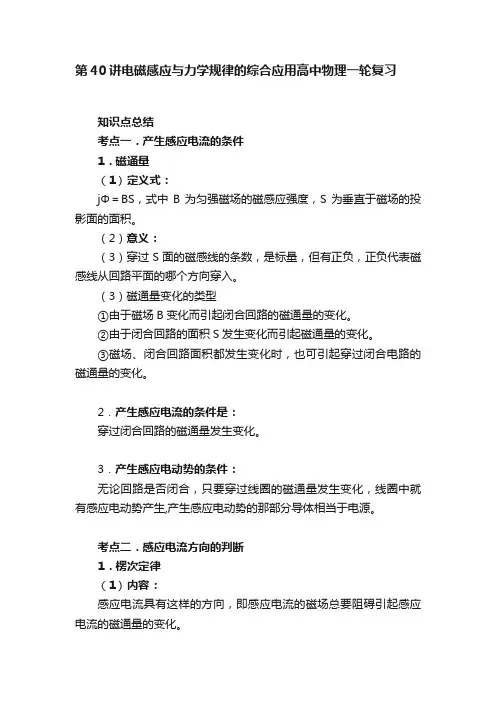

电磁感应 1.★电磁感应现象：利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。 （1）产生感应电流的条件：穿过闭合电路的磁通量发生变化，即ΔΦ≠0。 （2）产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。 （3）电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量 （1）定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：Φ=BS。如果面积S与B不垂直，应以B乘以在垂直于磁场方向上的投影面积S′，即Φ=BS′，国际单位：Wb 求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面；磁感线从面的正方向穿入时，穿过该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.★楞次定律 （1）楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割
磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便。 （2）对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ②阻碍什么---阻碍的是穿过回路的磁通量的变化，而不是磁通量本身。 ③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即“增反减同”。 ④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。 （3）楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化； ②阻碍物体间的相对运动； ③阻碍原电流的变化（自感）。 ★★★★4.法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式E=nΔΦ/Δt 当导体做切割磁感线运动时，其感应电动势的计算公式为E=BLvsinθ。当B、L、v三者两两垂直时，感应电动势E=BLv。 （1）两个公式的选用方法E=nΔΦ/Δt计算的是在Δt时间内的平均电动势，只有当磁通量的变化率是恒定不变时，它算出的才是瞬时电动势。E=BLvsinθ中的v 若为瞬时速度，则算出的就是瞬时电动势：若v为平均速度，算出的就是平均电动势。
高二物理同步测试（5）—电磁感应 本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．满分100分，考试用时60分钟． 第Ⅰ卷（选择题，共40分） 一、选择题（每小题4分，共40分。在每小题给出的四个选项中，至少有一个选项是正确 的，全部选对得4分，对而不全得2分。） 1．在电磁感应现象中，下列说法正确的是 （） A．感应电流的磁场总是跟原来的磁场方向相反 B．闭合线框放在变化的磁场中一定能产生感应电流 C．闭合线框放在匀强磁场中做切割磁感线运动，一定产生感应电流 D．感应电流的磁场总是阻碍原磁通量的变化 2. 为了利用海洋资源，海洋工作者有时根据水流切割地磁场所产生的感应电动势来测量 海水的流速．假设海洋某处的地磁场竖直分量为B＝×10－4T，水流是南北流向，如图将两个电极竖直插入此处海水中，且保持两电极的连线垂直水流方向．若 两极相距L＝10m，与两电极相连的灵敏电压表的读数为U＝2mV，则海水 的流速大小为（） A．40 m／s B．4 m／s C． m／s D．4×10－3m／s 3．日光灯电路主要由镇流器、起动器和灯管组成，在日光灯正常工作的情况下，下列说法正确的是（） A．灯管点燃后，起动器中两个触片是分离的 B．灯管点燃后，镇流器起降压和限流作用 C．镇流器在日光灯开始点燃时，为灯管提供瞬间高压 D．镇流器的作用是将交变电流变成直流电使用 4．如图所示，磁带录音机既可用作录音，也可用作放音，其主要部件为
可匀速行进的磁带a 和绕有线圈的磁头b ，不论是录音或放音过程，磁带或磁隙软铁会存在磁化现象，下面对于它们在录音、放音过程中主要工作原理的说法，正确的是 （ ） A ．放音的主要原理是电磁感应，录音的主要原理是电流的磁效应 B ．录音的主要原理是电磁感应，放音的主要原理是电流的磁效应 C ．放音和录音的主要原理都是磁场对电流的作用 D ．放音和录音的主要原理都是电磁感应 5．两圆环A 、B 置于同一水平面上，其中A 为均匀带电绝缘环，B 为导 体环，当A 以如图所示的方向绕中心转动的角速度发生变化时，B 中产生如图所示方向的感应电流。则（ ） A ．A 可能带正电且转速减小 B ．A 可能带正电且转速增大 C ．A 可能带负电且转速减小 D ．A 可能带负电且转速增大 6．为了测出自感线圈的直流电阻，可采用如图所示的电路。在测量完毕后将电路解体时应该（ ） A ．首先断开开关S 1 B ．首先断开开关S 2 C ．首先拆除电源 D ．首先拆除安培表 7．如图所示，圆形线圈垂直放在匀强磁场里，第1秒内磁场方向指向纸里，如图（b ）．若磁感应强度大小随时间变化的关系如图（a ），那么，下面关于线圈中感应电流的说法正确的是 （ ） A ．在第1秒内感应电流增大，电流方向为逆时针 B ．在第2秒内感应电流大小不变，电流方向为顺时针 C ．在第3秒内感应电流减小，电流方向为顺时针 D ．在第4秒内感应电流大小不变，电流方向为顺时针 8．如图所示，xoy 坐标系第一象限有垂直纸面向外的匀强磁 场，第 x y o a b

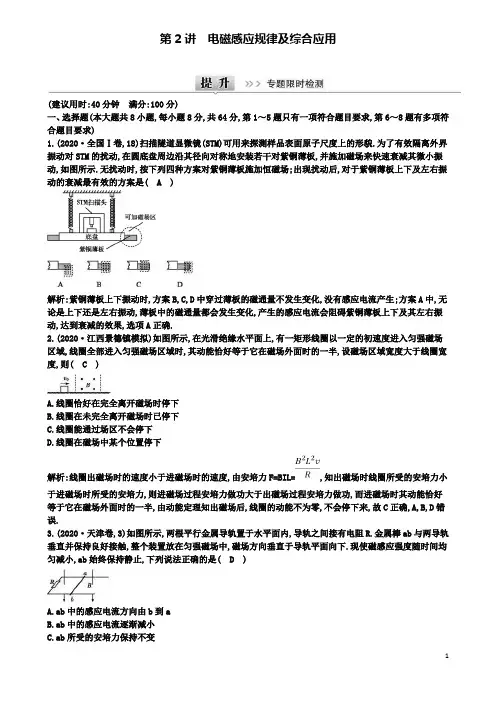

高中物理总复习 —电磁感应 本卷共150分，一卷40分，二卷110分，限时120分钟。请各位同学认真答题，本卷后附答案及解析。 一、不定项选择题：本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分，有选错或不答的不得分． 1．图12-2，甲、乙两图为与匀强磁场垂直放置的两个金属框架，乙图除了一个电阻为零、自感系数为L的线圈外，其他部分与甲图都相同，导体AB以相同的加速度向右做匀加速直线运动。若位移相同，则（） A．甲图中外力做功多B．两图中外力做功相同 C．乙图中外力做功多D．无法判断 2．图12-1，平行导轨间距为d，一端跨接一电阻为R，匀强磁场磁感强度为B，方向与导轨所在平面垂直。一根足够长的金属棒与导轨成θ角放置，金属棒与导轨的电阻不计。当金属棒沿垂直于棒的方向以速度v滑行时，通过电阻R的电流强度是（） A． Bdv R B．sin Bdv R θ C．cos Bdv R θ D． sin Bdv Rθ 3．图12-3，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间。将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场。已知制作这两只线框的铜质导线的横截面积之比是1:2.则拉出过程中下列说法中正确的是（）A．所用拉力大小之比为2:1 R v a b θ d 图12-1 M v B
B ．通过导线某一横截面的电荷量之比是1:1 C ．拉力做功之比是1:4 D ．线框中产生的电热之比为1:2 4． 图12-5，条形磁铁用细线悬挂在O 点。O 点正下方固定一个水平放置的铝线圈。让磁铁在竖直面内摆动，下列说法中正确的是 （ ） A ．在磁铁摆动一个周期内，线圈内感应电流的方向改变2次 B ．磁铁始终受到感应电流磁铁的斥力作用 C ．磁铁所受到的感应电流对它的作用力始终是阻力 D ．磁铁所受到的感应电流对它的作用力有时是阻力有时是动力 5. 两相同的白炽灯L 1和L 2，接到如图12-4的电路中，灯L 1与电容器串联，灯L 2与电感线圈串联，当a 、b 处接电压最大值为U m 、频率为f 的正弦交流电源时，两灯都发光，且亮度相同。更换一个新的正弦交流电源后，灯L 1的亮度大于大于灯L 2的亮度。新电源的电压最大值和频率可能是 （ ） A ．最大值仍为U m ，而频率大于f B ．最大值仍为U m ，而频率小于f C ．最大值大于U m ，而频率仍为f D ．最大值小于U m ，而频率仍为f 6．一飞机，在北京上空做飞行表演．当它沿西向东方向做飞行表演时(图12-6)，飞行员左右两机翼端点哪一点电势高( ) A ．飞行员右侧机翼电势低，左侧高 B ．飞行员右侧机翼电势高，左侧电势低 C ．两机翼电势一样高 D ．条件不具备，无法判断 7．图12-7，设套在条形磁铁上的弹性金属导线圈Ⅰ突然缩小为线圈Ⅱ，则关于线圈的感应电流及其方向(从上往下看)应是( ) A ．有顺时针方向的感应电流 B ．有逆时针方向的感应电流 C ．有先逆时针后顺时针方向的感应电流 D ．无感应电流 8．图12-8，a 、b 是同种材料的等长导体棒，静止于水平面内的足够长的光滑平行导轨上，b 棒的质量是a 棒的两倍。匀强磁场竖直向下。若给a 棒以4.5J 的初动能，使之向左运动，不 L 1 L 2 图12-4 v 0 a b 图12-8 图12-6 S N O 图12-5 图12-7
