实验一 传感器综合实验-金属箔式应变片
一、实验目的
1、了解金属箔式应变片，单臂单桥的工作原理和工作情况。
2、验证单臂、半桥、全桥的性能及相互之间关系。
二、所需模块及仪器设备：
直流恒压源 DH-VC2、电桥模块（只提供器件）、差动放大器（含调零模块）、电桥模 块、测微头及连接件、应变片、万用表、九孔板接口平台和传感器实验台一。
旋钮初始位置：直流恒压源 DH-VC2±4V 档，万用表打到 2V 档，差动放大增益中间位置。
三．实验原理：
传感器是实验测量获取信息的重要环节，通常传感器是指一个完整的测量系统或者装置，他能感受规定的被测量的信号并按一定的规律转化成输出信号。传感器给出的是电信号。
传感器的组成
传感器由图1-1所示的几部分组成。其中，敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。 图1-1 传感器的组成
由半导体材料制成的物性性传感器基本是敏感元件与转换元件二合一，直接能将被测量转换为电量输出，如压电传感器、光电池。热敏电阻等。
传感器的静态特性
传感器的静态特性是指当被测量的值处于稳定状态时的输入输出关系。只考虑传感器的静态特性时，输入量与输出量之间的关系式中不含有时间变量。衡量静态特性的重要指标是线性度、 灵敏度，迟滞和重复性等。
1．线性度
传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。输出与输入关系可分为线性特性和非线性特性。从传感器的性能看，希望具有线性关系，即具有理想的输出输入关系。但实际遇到的传感器大多为非线性，如果不考虑迟滞和蠕变等因素，传感器的输出与输入关系可用一个多项式表示：
01122n n y a a x a x ...a x =++++
（1-1）
被测量
电量
敏感
元件 转换 元件 转换 电路
式中：
a 0——输入量x 为零时的输出量；
a 1，a 2，…，a n ——非线性项系数。
各项系数不同，决定了特性曲线的具体形状各不相同。
静特性曲线可通过实际测试获得。在实际使用中，为了标定和数据处理的方便，希望得到线性关系，因此引入各种非线性补偿环节。如采用非线性补偿电路或计算机软件进行线性化处理，从而使传感器的输出与输入关系为线性或接近线性。但如果传感器非线性的方次不高，输入量变化范围较小时，可用一条直线（切线或割线）近似地代表实际曲线的一段，如图1-2所示，使传感器输出—输入特性线性化。所采用的直线称为拟合直线。实际特性曲线与拟合直线之间的偏差称为传感器的非线性误差（或线性度），通常用相对误差r L 表示，即 100%max L FS L r Y ?=±?
（1-2）
式中：
ΔL max ——最大非线性绝对误差；
Y FS ——满量程输出。
从图1-2中可见，即使是同类传感器，拟合直线不同，其线性度也是不同的。选取拟合直线的方法很多，用最小二乘法求取的拟合直线的拟合精度最高。
2．灵敏度
灵敏度S 是指传感器的输出量增量Δy 与引起输出量增量Δy 的输入量增量Δx 的比值，即
y S x ?=? （1-3）
（a ） 理论拟合 （b ）过零旋转拟合
（c ） 端点连线拟合 （d ） 端点平移拟合
图 1-2 几种直线拟合方法
对于线性传感器，它的灵敏度就是它的静态特性的斜率，S=Δy/Δx 为常数，即： 0y -y S =x
而非线性传感器的灵敏度为一变量，用S=dy/dx 表示。传感器的灵敏度如图1-3所示。
（a ）线性传感器 （b ）非线性传感器
图1-3 传感器的灵敏度
3．迟滞
传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象称为迟滞，如图
1-4
所示。
也就是说，对于同一大小的输入信号，传感器的正反行程输出信号大小不相等。产生这种现象的主要原因是由于传感器敏感元件材料的物理性质和机械零部件的缺陷所造成的，例如弹性敏感元件的弹性滞后、运动部件摩擦、传动机构的间隙、紧固件松动等。
迟滞大小通常由实验确定。迟滞误差r H 可由下式计算：
1100%2max H FS H r Y ?=±? （1-4）
式中：ΔH max ——正反行程输出值间的最大差值。
图1-4 迟滞特性
4．重复性
重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度，如图1-5所示。重复性误差属于随机误差，常用标准偏差σ表示，也可用正反行程中的最大偏差ΔR max 表示，即：
23100%R FS
(~)r =Y σ±? （1-5） 1100%2max R FS R r Y ?=±? （1-6）
图1-5 重复性
5．漂移
传感器的漂移是指在外界的干扰下，输出量发生与输入量无关的、不需要的变化。漂移包括零点漂移和灵敏度漂移等。
其中，零点漂移或灵敏度漂移又可分为时间漂移和温度漂移。时间漂移是指在规定的条件下，零点或灵敏度随时间的缓慢变化。温度漂移是指环境温度变化而引起的零点或灵敏度的漂移。
传感器的动态特性
传感器的动态特性是指其输出对随时间变化的输入量的响应特性。当被测量随时间变化，是时间的函数时，则传感器的输出量也是时间的函数，其间的关系要用动特性来表示。一个动态特性好的传感器，其输出将再现输入量的变化规律，即具有相同的时间函数。实际上除了具有理想的比例特性外，输出信号将不会与输入信号具有相同的时间函数，这种输出与输入间的差异就是所谓的动态误差。
为了说明传感器的动态特性，下面简要介绍动态测温的问题。在被测温度随时间变化或传感器突然插入被测介质中以及传感器以扫描方式测量某温度场的温度分布等情况下，都存在动态测温问题。如把一支热电偶从温度为t0℃环境中迅速插入一个温度为t ℃的恒温水槽中（插入时间忽略不计），这时热电偶测量的介质温度从t0突然上升到t，而热电偶反映出来的温度从t0℃变化到t ℃需要经历一段时间，即有一段过渡过程，如图1-6所示。热电偶反映出来的温度与介质温度的差值就称为动态误差。造成热电偶输出波形失真和产生动态误差的原因，是因为温度传感器有热惯性（由传感器的比热容和质量大小决定）和传热热阻，使得在动态测温时传感器输出总是滞后于被测介质的温度变化。如带有套管的热电偶的热惯性要比裸热电偶大得多。这种热惯性是热电偶固有的，这种热惯性决定了热电偶测量快速温度变化时会产生动态误差。影响动态特性的“固有因素”任何传感器都有，只不过它们的表现形式和作用程度不同而已。
图1-6 动态测温
动态特性除了与传感器的固有因素有关之外，还与传感器输入量的变化形式有关。也就是说，我们在研究传感器动特性时，通常是根据不同输入变化规律来考察传感器的响应的。
虽然传感器的种类和形式很多，但它们一般可以简化为一阶或二阶系统（高阶可以分解成若干个低阶环节），因此一阶和二阶的传感器是最基本的。传感器的输入量随时间变化的规律是各种各样的，下面在对传感器动态特性进行分析时，采用最典型、最简单、易实现的正弦信号和阶跃信号作为标准输入信号。对于正弦输入信号，传感器的响应称为频率响应或稳态响应；对于阶跃输入信号，则称为传感器的阶跃响应或瞬态响应。
1．瞬态响应特性
传感器的瞬态响应是时间响应。在研究传感器的动态特性时，有时需要从时域中对传感器的响应和过渡过程进行分析。这种分析方法是时域分析法，传感器对所加激励信号的响应称瞬态响应。常用激励信号有阶跃函数、斜坡函数、脉冲函数等。下面以传感器的单位阶跃响应来评价传感器的动态性能指标。
（1）一阶传感器的单位阶跃响应
在工程上，一般将下式：
()()()dy t y t x t dt τ+= （1-7）
视为一阶传感器单位阶跃响应的通式。式中x (t )、y (t )分别为传感器的输入量和输出量，均是时间的函数，表征传感器的时间常数，具有时间“秒”的量纲。
一阶传感器的传递函数：
()1()()1Y S H s X S s τ==+ （1-8） 对初始状态为零的传感器，当输入一个单位阶跃信号
0,01,0
t x(t)t ≤?=?>? 由于x (t )=1(t )，x (s )=1/s ，传感器输出的拉氏变换为：
111Y(s)=H(s)X(s)=s s τ?+ （1-9） 一阶传感器的单位阶跃响应信号为：
t
=1-e y(t)τ- （1-10）
相应的响应曲线如图1-7所示。由图可见，传感器存在惯性，它的输出不能立即复现输入信号，而是从零开始，按指数规律上升，最终达到稳态值。理论上传感器的响应只在t 趋于无穷大时才达到稳态值，但实际上当t=4τ时其输出达到稳态值的98.2%，可以认为已达到稳态。τ越小，响应曲线越接近于输入阶跃曲线，因此，τ值是一阶传感器重要的性能参数。
图1-7 一阶传感器单位阶跃响应
四、实验内容：
1、了解所需模块、器件设备等，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。上下二片梁的外表面各贴二片受力应变片。测微头在双平行梁后面的支座上，可以上、下、前、后、左、右调节。安装测微头时，应注意是否可以到达磁钢中心位置；
2、差动放大器调零：V+接至直流恒压源的+15V,V-接至-15V,调零模块的 GND 与差动放大器模块的 GND 相连，VREF与 VREF相连，V+与 V+相连，再用导线将差动放大器的输入端同相端 VP（＋）、反相端 VN（－）与地短接。用万用表测差动放大器输出端的电压；开启直流恒压源；调节调零旋钮使万用表显示为零；
3、根据图 1 接线 R1、R2、R3 为电桥模块的固定电阻，R4 则为应变片；将直流恒压源的打至±4V 档，万用表置 20V 档。开启直流恒压源，调节电桥平衡网络中的电位器 W1，使万用表显示为零；
4、将测微头转动到 10mm 刻度附近，安装到双平等梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使万用表显示最小，再旋动测微头，使万用表显示为零（细调零），并记下此时测微头上的刻度值（要准确无误地读出测微头上的刻度值）。
5、往下或往上旋动测微头，使梁的自由端产生位移(X)记下万用表显示的值。建议每旋动测微头一周即ΔX＝0.5mm 记一个数值填入表格中。
6、重复第五步骤，依次计算四组单电桥数据
7、根据所的数据，用最小二乘法计算出斜率以及单桥的平均值k1。
8、保持差动放大器增益不变，将 R1， R2两个固定电阻换成另两片同一组受力应变片。组桥时只要掌握对臂应变片的受力方向相同，邻臂应变片的受力方向相反即可，否则相互抵消没有输出。接成一个直流全桥，调节测微头使梁到水平位置，调节电桥 W1 同样使万用表显示为零。重复步骤五测出半桥的两组数据。
9、根据所的数据，用最小二乘法计算出斜率以及半桥的平均值k2。
10、将剩余两个电阻全都换成应变片，重复第五组数据测出全桥的一组数据。
11、根据所的数据，用最小二乘法计算出斜率以及半桥的平均值k3.
厦门大学嘉庚学院传感器 实验报告 实验项目：实验一、二、三 金属箔式应变片 ——单臂、半桥、全桥 实验台号： 专 业： 物联网工程 年 级： 2014级 班 级： 1班 学生学号： ITT4004 学生姓名： 黄曾斌 实验时间： 2016 年 5 月 20 日
实验一 金属箔式应变片——单臂电桥性能实验 一．实验目的 了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。 二．基本原理 金属电阻丝在未受力时，原始电阻值为R=ρL/S 。 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为： 式中R R /?为电阻丝电阻的相对变化，K 为应变灵敏系数，L L /?=ε 为电阻丝长度 相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。 输出电压： 1.单臂工作：电桥中只有一个臂接入被测量，其它三个臂采用固定电阻；输出 U O14/εEK =。 2.双臂工作：如果电桥两个臂接入被测量，另两个为固定电阻就称为双臂工作电桥，又称为半桥形式；半桥电压输出U O2 2/εEK =。 3.全桥方式：如果四个桥臂都接入被测量则称为全桥形式。全桥电压输出U O3 εEK =。 三．需用器件与单元 CGQ-001实验模块、CGQ-013实验模块、应变式传感器、砝码、电压表、±15V 电源、±4V 电源、万用表（自备）。 ()() E R R R R R R R R U O 43213 241++-=
实验二 箔式应变片三种桥路性能的比较 一、实验目地： 1． 了解金属箔式应变片的的原理、结构以及粘贴方式。 2． 了解电阻应变片测量电桥的工作原理，比较直流单臂电桥、半桥差动电桥 和全桥差动电桥的性能。 二、实验所需部件：（CSY 10B 型传感器系统实验仪） 直流稳压电源（±4V 档）、电桥、差动放大器、箔式应变片、双孔悬臂梁称重传感器、称重砝码（20g ×10个）、电压表（2V 档）。 三、实验原理： 应变片是最常用的测力传感元件。当用应变片测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生形变，应变片的敏感栅随同变形，其电阻值也随之发生相应的变化。通过非平衡电桥测量电路，可以将待测量转换成电信号输出显示。如图所示。直流单臂电桥测量电路中只有R 1为电阻应变片。半桥差动电桥中电阻应变片R 1和R 2构成差动形式。全桥差动电桥中由四个应变片组成两个差动对工作。采用差动电桥测量电路，不仅可以提高电桥的灵敏度，还可以进行温度补偿和消除非线性误差。 (a) 直流单臂电桥
(b) 半桥差动电桥 (c) 全桥差动电桥 四、实验步骤： 1．差动放大器调零。 开启仪器电源，差动放大器增益置100倍（顺时针方向旋到底），“＋、－”输入端用实验线对地短路。输出端接数字电压表（2V 档）。用“差动调零”电位器调整差动放大器输出电压为零，然后拔掉实验线。调零后电位器位置不要变化。 调零后关闭仪器电源。 2．按图（1）将实验部件用实验线连接成测试桥路。桥路中R 1、R 2、R 3、和W D 为电桥中的固定电阻和直流调平衡电位器，R 为应变片（可任选上、下梁中的一片工作片）。直流激励电源为 ±4V 。 3．确认接线无误后开启仪器电源，并预热数分钟。 调整电桥W D 电位器，使测试系统输出为零。
实验报告 姓名：学号：班级： 实验项目名称：实验一金属箔式应变片性能——单臂电桥，半桥 实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况；：验证单臂、半桥性能及相互之间关系。 实验原理： 单臂、半桥、全桥是指在电桥组成工作时，有一个桥臂、二个桥臂、全部四个桥臂（用应变片）阻值都随被测物理量而变化。 电桥的灵敏度：电桥的输出电压（或输出电流） 与被测应变在电桥的一个桥臂上引起的电阻变化率之 间的比值，称为电桥的灵敏度。如图是直流电桥，它 的四个桥臂由电阻R1、R2、R3、R4组成，U。是供桥电 压，输出电压为： 当R1×R3=R2×R4则输出电压U为零，电桥处于平 衡状态。 如果将R4换成贴在试件上的应变片，应变片随试件的受力变形而变形，引起应变片电阻R4的变化，平衡被破坏，输出电压U发生变化。当臂工作时，电桥只有R4桥臂为应变片，电阻变为R＋R，其余各臂仍为固定阻值R,代入上式有 组桥时，R1和R3，R2和R4受力方向一致。 实验步骤（电路图）： （1）了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。 （2）将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。将差动放大器的输出端与F／V表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F／V表显示为零，关闭主、副电源。
（3）根据图１接线R1、R2、R3为电桥单元的固定电阻。R4为应变片；将稳压电源的切换开关置±4V档，F／V表置20V档。调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使F／V表显示为零，然后将F／V表置2V档，再调电桥W1（慢慢地调），使F／V表显示为零。 图1金属箔式应变片性能—单臂电桥电路 （4）将测微头转动到10mm刻度附近，安装到双平等梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使F／V表显示最小，再旋动测微头，使F／V 表显示为零（细调零），这时的测微头刻度为零位的相应刻度。 （5）——往下或往上旋动测微头，使梁的自由端产生位移记下F／V表显示的值。建议每旋动测微头一周即ΔX＝0.5mm 记一个数值填入下表： （6）据所得结果计算灵敏度S＝ΔV／ΔX（式中ΔX为梁的自由端位移变化，ΔV为相应F ／V表显示的电压相应变化）。 (7) 将R3固定电阻换为与R4工作状态相反的另一应变片即取二片受力方向不同应变片，形成半桥，调节测微头使梁到水平位置（目测），调节电桥W1使F／V表显示表显示为零，重复（5）过程同样测得读数，填入下表： 实验结果及分析： 单臂电桥结果： 位移（mm）-1.0 -0.5 0.5 1.0 1.5 电压（mv）-0.057 -0.044 0.012 0.025 0.036 灵敏度计算：电压变化的平均值=0.013mv S=ΔV／ΔX=0.026mv/mm 结果分析：半桥的灵敏度是单臂电桥灵敏度的2倍。 实验中的注意事项及实验感想、收获或建议等：
实验一 传感器综合实验-金属箔式应变片 一、实验目的 1、了解金属箔式应变片，单臂单桥的工作原理和工作情况。 2、验证单臂、半桥、全桥的性能及相互之间关系。 二、所需模块及仪器设备： 直流恒压源 DH-VC2、电桥模块（只提供器件）、差动放大器（含调零模块）、电桥模 块、测微头及连接件、应变片、万用表、九孔板接口平台和传感器实验台一。 旋钮初始位置：直流恒压源 DH-VC2±4V 档，万用表打到 2V 档，差动放大增益中间位置。 三．实验原理： 传感器是实验测量获取信息的重要环节，通常传感器是指一个完整的测量系统或者装置，他能感受规定的被测量的信号并按一定的规律转化成输出信号。传感器给出的是电信号。 传感器的组成 传感器由图1-1所示的几部分组成。其中，敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。 图1-1 传感器的组成 由半导体材料制成的物性性传感器基本是敏感元件与转换元件二合一，直接能将被测量转换为电量输出，如压电传感器、光电池。热敏电阻等。 传感器的静态特性 传感器的静态特性是指当被测量的值处于稳定状态时的输入输出关系。只考虑传感器的静态特性时，输入量与输出量之间的关系式中不含有时间变量。衡量静态特性的重要指标是线性度、 灵敏度，迟滞和重复性等。 1．线性度 传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。输出与输入关系可分为线性特性和非线性特性。从传感器的性能看，希望具有线性关系，即具有理想的输出输入关系。但实际遇到的传感器大多为非线性，如果不考虑迟滞和蠕变等因素，传感器的输出与输入关系可用一个多项式表示： 01122n n y a a x a x ...a x =++++ （1-1） 被测量 电量 敏感 元件 转换 元件 转换 电路

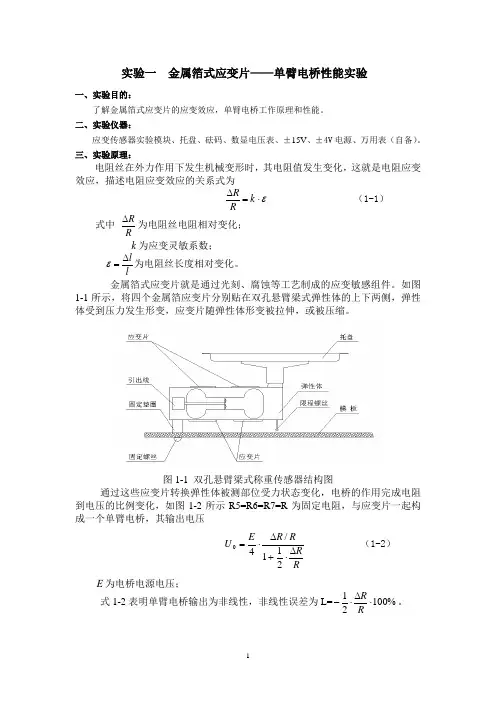

实验一金属箔式应变片――电桥性能实验 （一）单臂电桥性能实验 一、实验目的： 了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。 二、实验仪器： 应变传感器实验模块、托盘、砝码、数显电压表、±15V、±4V电源、万用表（自备）。 三、实验原理： 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε，式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件，如图1-1所示，四个金属箔应变片分别贴在弹性体的上下两侧，弹性体受到压力发生形变，应变片随弹性体形变被拉伸，或被压缩。 图1-1 图1-2 通过这些应变片转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，
